1.Слейте
жидкость из бачка насоса гидроусилителя рулевого
управления (смотрите "Бачок гидроусилителя").

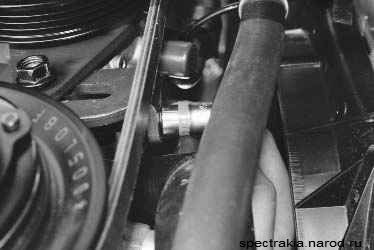

2.Ослабьте
хомут крепления шланга подачи жидкости к
патрубку насоса гидроусилителя рулевого
управления, сжав пассатижами его отогнутые ушки.
Сдвиньте хомут по шлангу и отсоедините шланг от
патрубка (смотрите "Жидкость гидроусилителя").
3.Выверните
регулировочный болт...

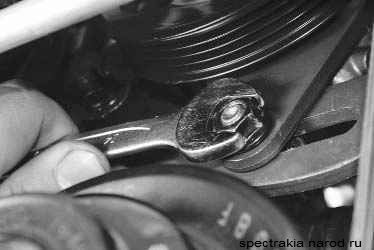

4....отверните
гайку крепления насоса к регулировочной
планке...

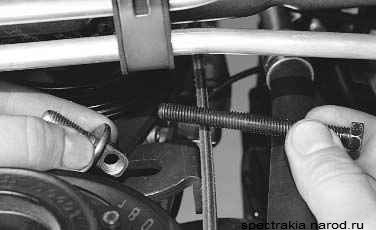

5....выньте
болт и извлеките ползун натяжного устройства.

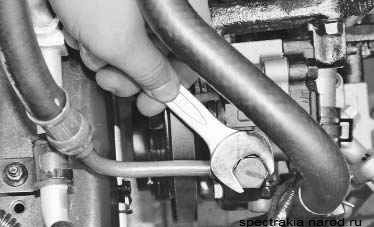

6.Выверните
болт-штуцер крепления трубопровода высокого
давления к штуцеру насоса гидроусилителя
рулевого управления...

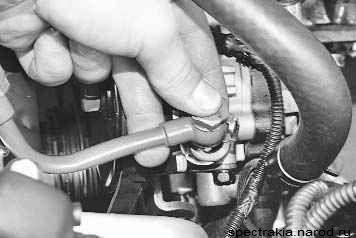

7....и
отсоедините трубопровод.
Примите меры,
предотвращающие вытекание рабочей жидкости из
трубопроводов, заглушив их, например,
деревянными пробками.

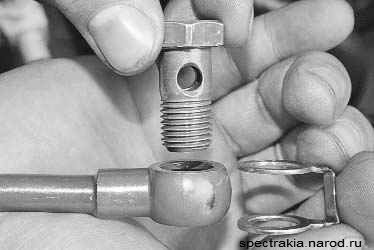

8.Извлеките
болт-штуцер из наконечника трубопровода высокого
давления и снимите уплотнительные прокладки.
Сильно обжатые или деформированные прокладки
замените.

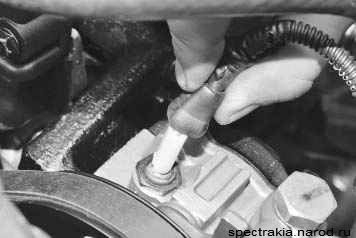

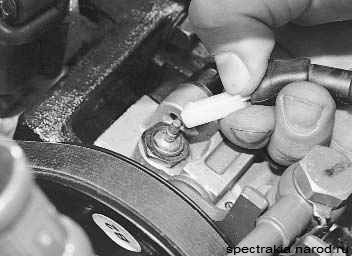

9.Сдвиньте
защитный чехол наконечника провода датчика
давления в системе гидроусилителя рулевого
управления...
10....и
отсоедините наконечник провода от датчика.
ЗАМЕТКА
Датчик давления в системе гидроусилителя
рулевого управления практически никогда не
выходит из строя. В случае необходимости его
замены, отсоединив от датчика провод, выверните
датчик из корпуса насоса и вверните новый.
11.Снимите
ремень привода насоса гидроусилителя рулевого
управления и компрессора кондиционера (смотрите
"Ремень гидроусилителя руля и копрессора
кондиционера").

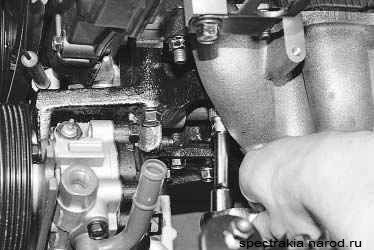

12.Выверните
три болта крепления кронштейна насоса
гидроусилителя рулевого управления к блоку
цилиндров двигателя...

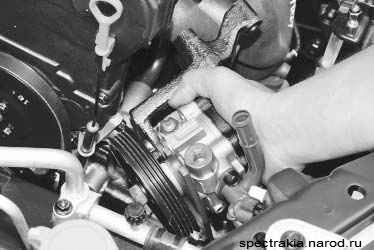

13....и
снимите насос в сборе с кронштейном.
14.Через
отверстие в шкиве насоса гидроусилителя рулевого
управления выверните болт крепления насоса к
кронштейну...

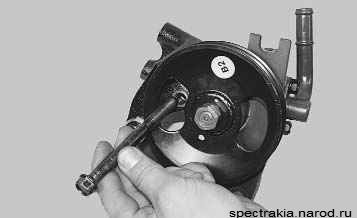

15....выньте
болт...

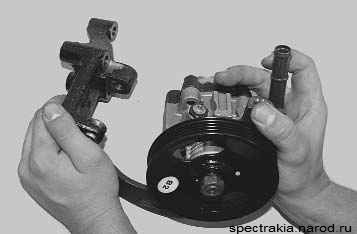

16....и
снимите кронштейн.

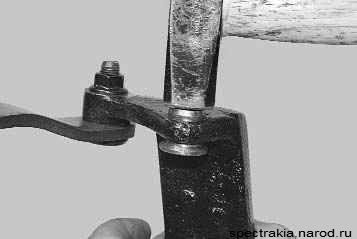

17.Внимательно
осмотрите втулку в кронштейне. Сильно изношенную
втулку замените. Для этого выбейте ее
молотком...
18....и
запрессуйте новую втулку оправкой подходящего
размера.
19.Установите
насос гидроусилителя рулевого управления в
порядке, обратном снятию.
20.Отрегулируйте
натяжение ремня привода насоса гидроусилителя
рулевого управления (смотрите "Проверка и
регулировка натяжения ремня привода компрессора
кондиционера и насоса гидроусилителя рулевого
управления").
21.Залейте
жидкость в систему гидроусилителя рулевого
управления и удалите из нее воздух (смотрите
"Жидкость гидроусилителя").
