Рулевая колонка – один из важнейших элементов обеспечения
безопасности дорожного движения, поэтому замените установленные
в рулевой колонке валы рулевого управления при наличии следующих
дефектов:
– деформация или повреждение промежуточного вала, а также
повреждение его клеммовых соединений с валом рулевого управления
и валом-шестерней рулевого механизма;
– деформация или повреждение вала рулевого управления,
повреждение шлицев соединения вала со ступицей рулевого колеса и
с промежуточным валом;
– повреждение механизма регулировки положения рулевой колонки.
Вам потребуются: ключ "на 12", торцовая головка "на 12",
удлинитель, вороток, сверло диаметром 8 мм, электрическая дрель.
1.Отсоедините
провод от клеммы "–" аккумуляторной батареи.

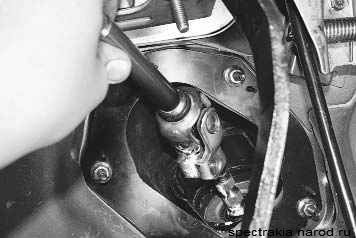

2.Снимите
рулевое колесо (смотрите "Руль").
3.Снимите
кожухи рулевой колонки (смотрите "Кожух рулевой
колонки").
4.Снимите

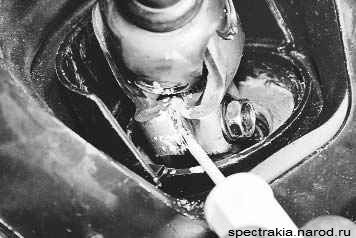

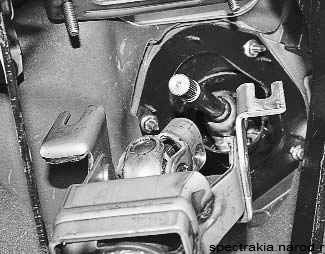

подрулевые переключатели (смотрите "Подрулевые
переключатели").

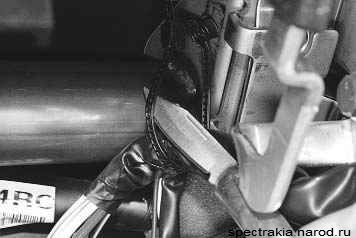

5.Разрежьте
пластмассовый хомут крепления жгута проводов к
кронштейну рулевой колонки.

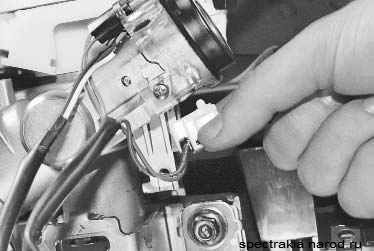

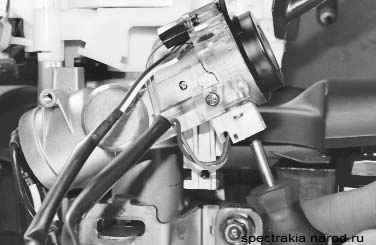

8.Выверните
два винта крепления датчика положения ключа в
выключателе (замке) зажигания...
9....и
снимите датчик.
10.Снимите
нижнюю облицовку панели приборов (смотрите
"Приборная панель").

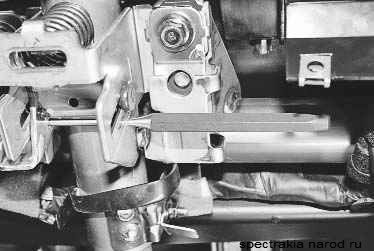

11.Перемещая
рулевую колонку в верхнее положение,
зафиксируйте ее, совместив технологические
отверстия и установив в них оправку диаметром 4
мм.

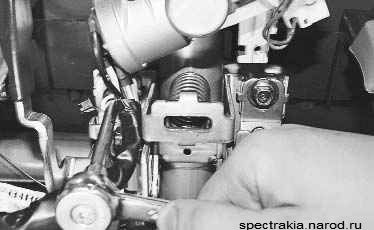

12.Выверните
два болта крепления верхнего кронштейна рулевой
колонки к панели кузова.

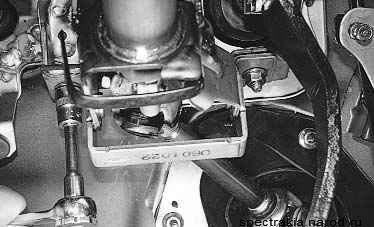

13.Отверните
две гайки крепления нижнего кронштейна рулевой
колонки к панели кузова...

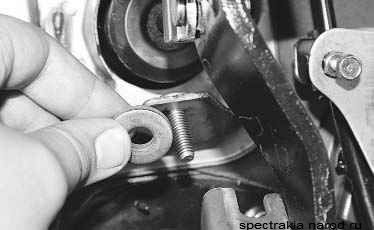

14....снимите
со шпилек регулировочные шайбы...

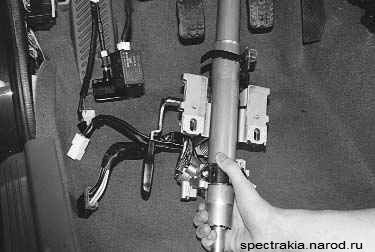

15....и
опустите рулевую колонку на панель пола.
ЗАМЕТКА
При установке рулевой колонки не забудьте
установить регулировочные шайбы на шпильки
нижнего крепления рулевой колонки.
16.Выверните
стяжной болт хомута крепления вала рулевого
управления, слегка разожмите хомут отверткой...
17....и
разъедините валы рулевого управления.
18.Пометьте
положение хомута карданного шарнира относительно
вала рулевого управления...
19....выверните
болт стяжного хомута...
20....и
снимите карданный шарнир со шлицев вала рулевого
управления.
21.Замените
карданный шарнир вала рулевого управления, если
подшипники крестовины имеют осевое перемещение
или радиальный люфт.

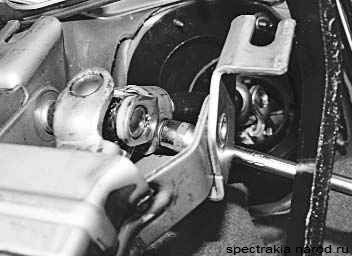

22.Пометьте
положение хомута карданного шарнира
промежуточного вала рулевого управления
относительно вала-шестерни рулевого механизма...
23....выверните
болт стяжного хомута...
24....и
снимите промежуточный вал, разъединив его с
валом-шестерней рулевого механизма.
ЗАМЕТКА
При замене верхнего вала рулевого управления
снимите с вала противоугонное устройство. Для
этого...

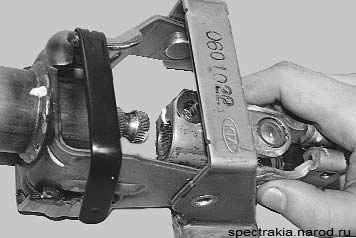

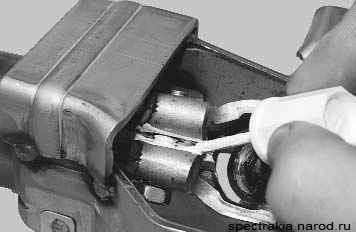

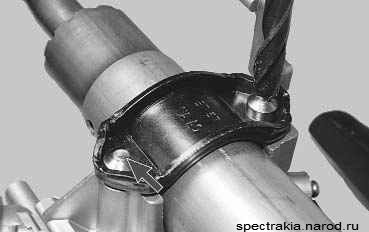

...высверлите два болта
крепления скобы противоугонного устройства.

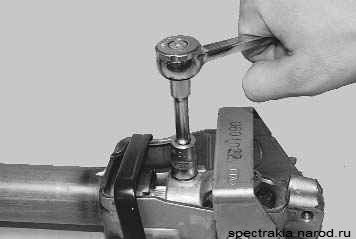

При установке противоугонного устройства для
повышения его секретности вверните специальные
болты со срезающимися головками до момента
срезания головок.
25.Установите
валы рулевого управления и рулевую колонку в
порядке, обратном снятию, совместив нанесенные
ранее метки.
