Киа Карнивал. Блок цилиндров дизельных двигателей KJ 2,9 и связанные с ним компоненты

Киа Карнивал. Блок цилиндров дизельных двигателей KJ 2,9 и связанные с ним компоненты

См. иллюстрацию 6.0.

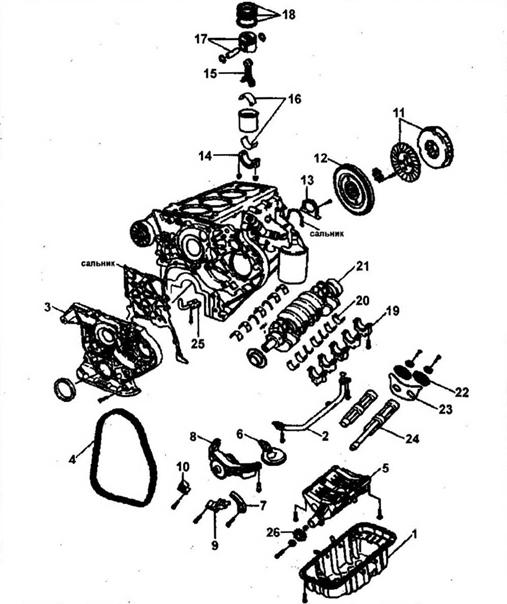

6.0 Блок цилиндров и саманные с ним компоненты

1 — масляный поддан

2 — подающий маслопровод

3 — защитная крышка привода газораспределительного механизма

4 — цепь привода балансировочного вала и масляного насоса

5 — перегородка

6 — маслозаборник

7 — рычаг натяжителя цепи

8 — масляный насос

9 — натяжитель цепи

10 — успокоитель цепи

11 — ведомый и нажимной диски сцепления (только для автомобилей с МКПП)

12 — маховик ( только для автомобилей с МКПП)

13 — держатель заднего сальника коленчатого вала

14 — крышка шатунного подшипника

15 — шатун

16 — вкладыши шатунного подшипника

17- поршень и поршневой палец

18 — поршневые кольца

19 — крышка коренного подшипника

20- коренной подшипник

21 — коленчатый вал

22 — шестерня балансировочного вала

23 — прокладка

24 — балансировочный вал

25 — масляная форсунка

26- звездочка балансировочного вала
