8.7. Диск сцепления

ОБЩИЕ СВЕДЕНИЯ

Предупреждение сцепления с подсоединенной гидравлической трубкой. Без необходимости не снимайте центральный подшипник.

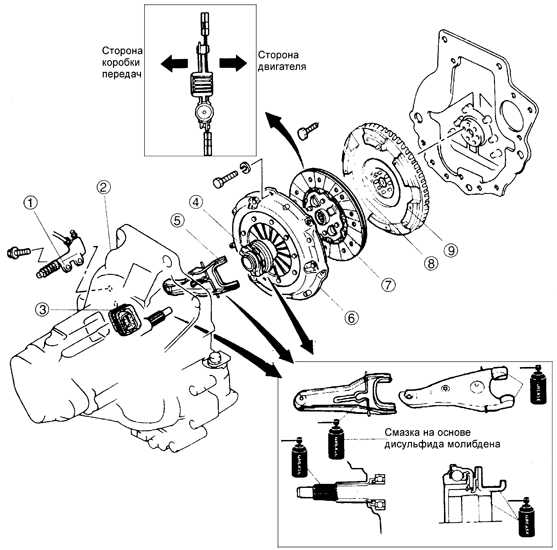

Диск сцепления

1 – рабочий цилиндр сцепления;
2 – картер коробки передач;
3 – защитный чехол;
4 – подшипник выключения сцепления;
5 – вилка выключения сцепления;

6 – кожух сцепления и нажимной диск;
7 – диск сцепления;
8 – центральный подшипник;
9 – маховик

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите коробку передач.

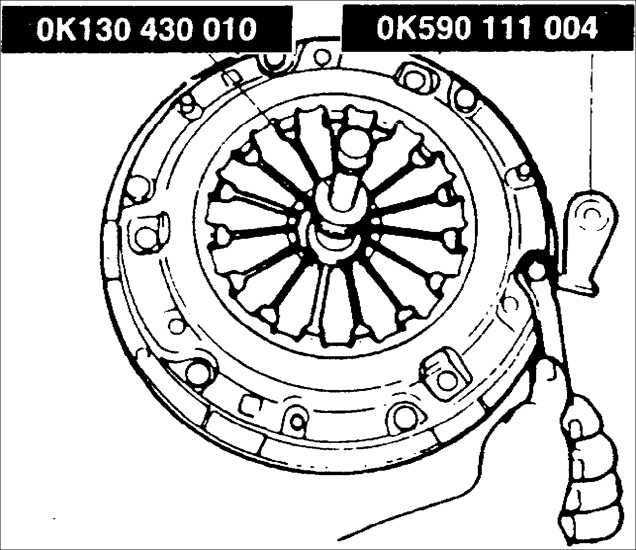

	2. Установите специальный инструмент ОК590 111 004 для блокировки маховика от проворачивания и оправку ОК130 430 010 для центрирования диска сцепления.
3. Постепенно по диагонали ослабьте болты крепления сцепления в сборе, поворачивая каждый болт на 1/2 оборота, до тех пор, пока не прекратится действие диафрагменной пружины, и болты могут быть отвинчены вручную. Снимите кожух сцепления с нажимным диском и диск сцепления.

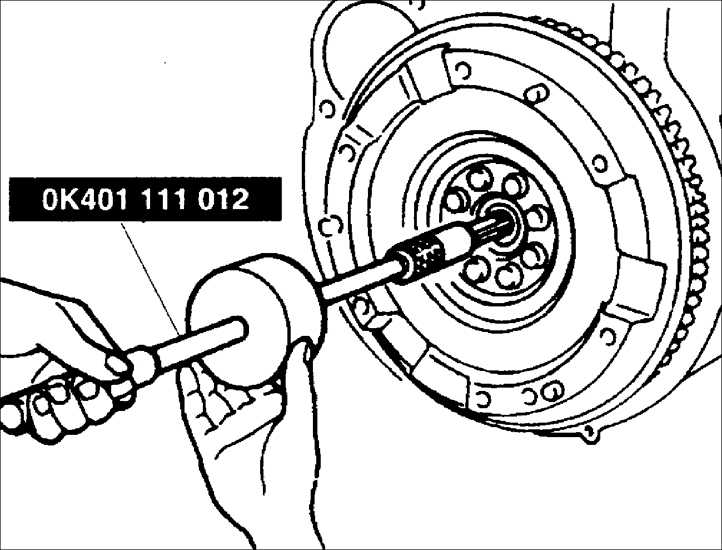

	4. При необходимости, специальным инструментом ОК401 111 012 извлеките центральный подшипник.
Предупреждение снять маховик и проверить заднее уплотнительное кольцо коленчатого вала на отсутствие утечек. При необходимости, замените уплотнительное кольцо.

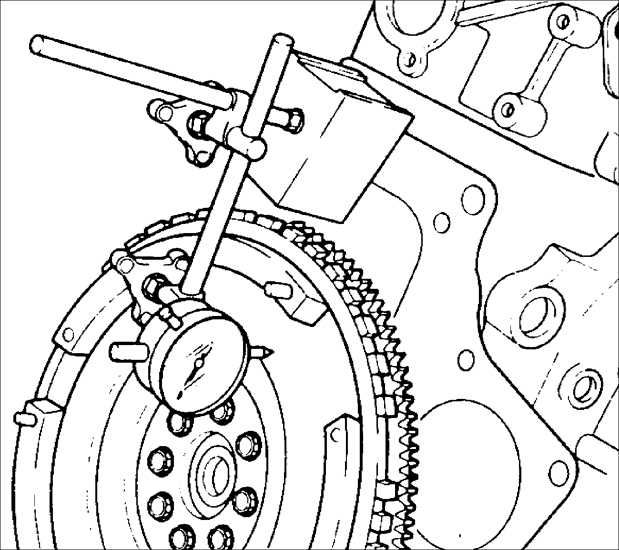

	5. Индикатором часового типа измерьте биение маховика. Если биение превышает допустимое значение, замените маховик. Биение: 0,2 мм

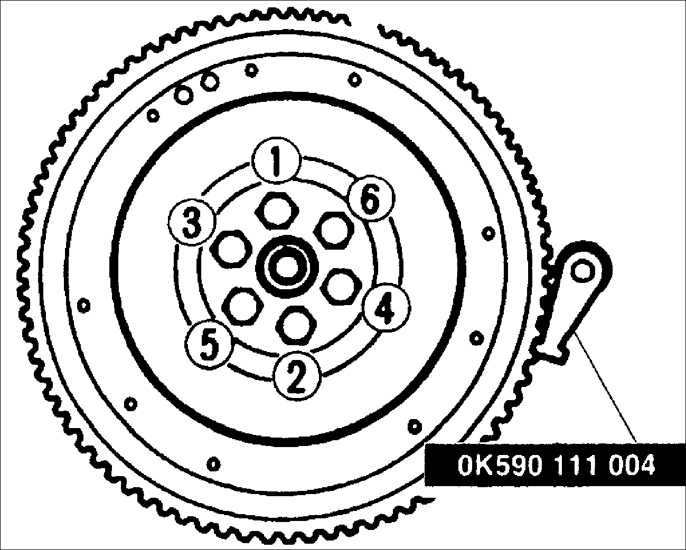

	6. Установите специальный инструмент ОК590 111 004 для блокировки маховика от проворачивания, выверните шесть болтов и снимите маховик.
