8.6. Рабочий цилиндр сцепления
Предупреждение
в гидравлическом приводе, растворяет краску, подставьте для сбора жидкости подходящий
контейнер.
лакокрасочное покрытие автомобиля промойте его большим количеством воды.
трубки сцепления, закройте трубку, чтобы избежать потерь тормозной жидкости.

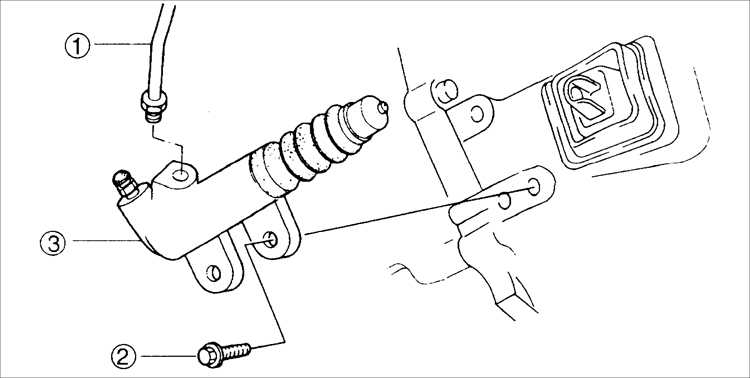

Рабочий цилиндр сцепления
1 – гидравлическая трубка;
2 – болт;
|
3 – рабочий цилиндр сцепления |
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. . Поднимите автомобиль и закрепите
на опорах. |
2. Выверните семь винтов и снимите
грязезащитный щиток моторного отсека. |
|

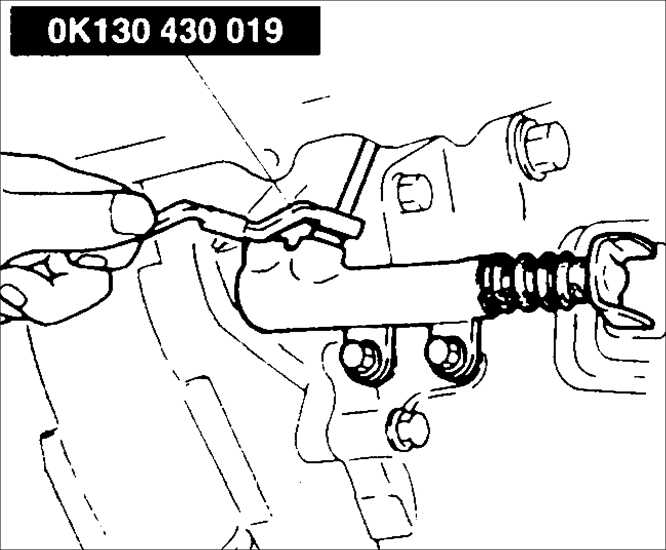

3. Специальным инструментом OK130430019
отсоедините гидравлическую трубку от рабочего цилиндра сцепления. |
4. Выверните два болта крепления
рабочего цилиндра сцепления и снимите его. |
|
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Установите рабочий цилиндр сцепления.
|
2. Вверните два болта крепления рабочего цилиндра
сцепления.
Момент затяжки: 18,6–25,5 Н•м
|
3. Специальным инструментом OK130430019 подсоедините
гидравлическую трубку к рабочему цилиндру сцепления.
Момент затяжки: 12,7–21,5 Н•м
|
4. Удалите воздух из гидравлического контура
сцепления. |
5. Проверьте отсутствие утечек тормозной жидкости
из гидравлического контура сцепления. |
6. Проведите дорожные испытания автомобиля.
|
|
