Киа Кларус. Ремонт рычага селектора

10.30. Ремонт рычага селектора

ОБЩИЕ СВЕДЕНИЯ

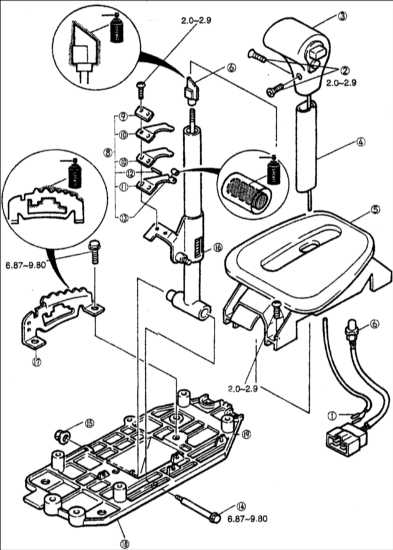

Рычаг селектора

1 – разъем;
2 – винты;
3 – головка рычага селектора;
4 – кожух;
5 – индикаторная панель;
6 – лампа индикатора положения;
7 – кулачок;
8 – роликовый фиксатор в сборе;
9 – вспомогательная пластина;

10 – упругая пластина, верхняя;
11 – упругая пластина;
12 – штифт;
13 – роликовый фиксатор;
14 – ось;
15 – гайка;
16 – рычаг селектора;
17 – направляющая пластина;
18 – кронштейн рычага селектора.

Разборка, проверка и сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Разберите рычаг селектора в последовательности, показанной на рисунке.

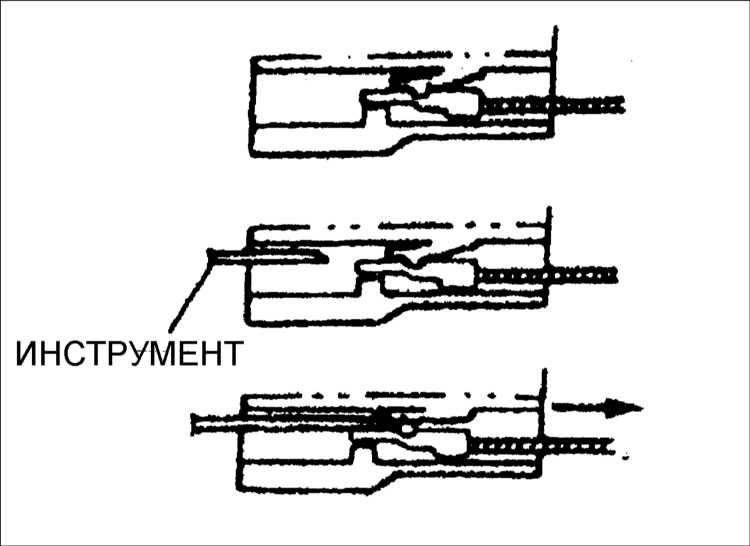

2. Вставьте тонкий кусочек металла со стороны контактов разъема и выдавите вниз штифт для их фиксации.
	3. Вытолкните контакты из разъема.
4. Проверьте состояние деталей и, при необходимости, отремонтируйте или замените их.
5. Сборка проводится в последовательности, обратной разборке.
6. Нанесите консистентную смазку с внутренней стороны фиксатора и установите его на упругую пластину.
7. Переместите рычаг селектора в положение Р.

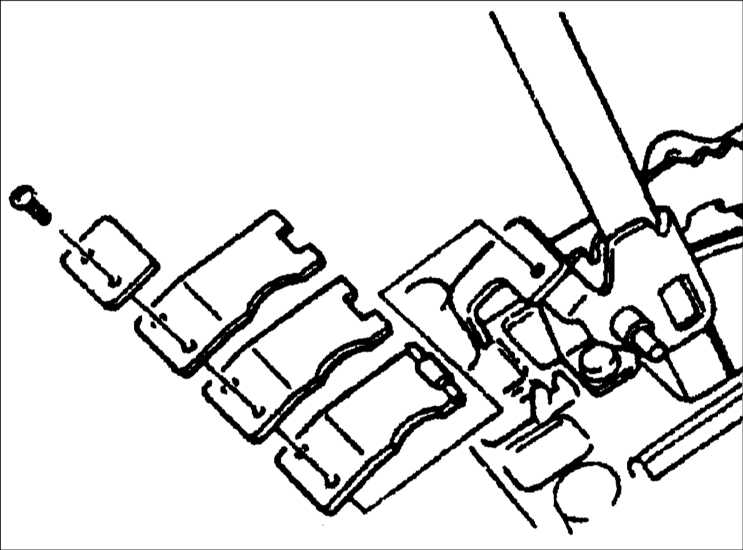

	8. Установите в свободном состоянии упругую пластину, верхнюю упругую пластину и вспомогательную пластину.

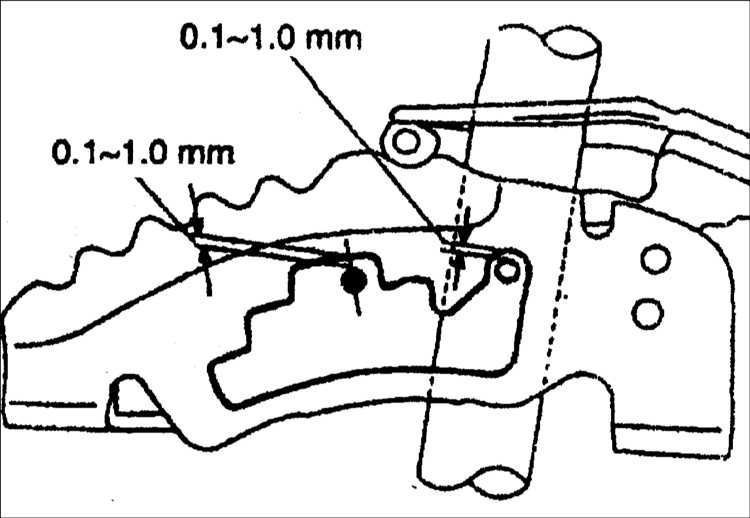

	9. Отрегулируйте зазор между направляющей пластиной и направляющим штифтом и затяните винты. Момент затяжки: 2,0–2,9 Н•м
10. Установите в свободном состоянии кулачок на толкатель.
Предупреждение при поворачивании кулачка по часовой стрелке.

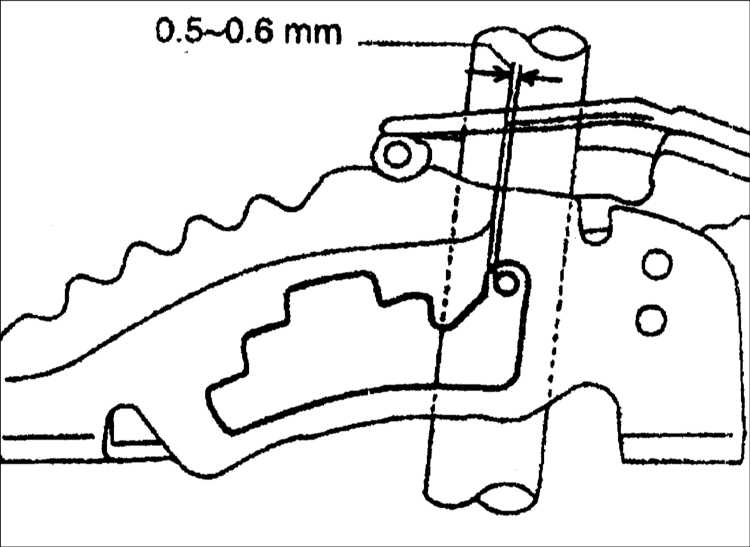

11. Отрегулируйте зазор между направляющей пластиной и направляющим штифтом поворачиванием кулачка.
	12. Установите головку рычага селектора и удостоверьтесь, что зазор соответствует указанным значениям.
13. В противном случае, повторите сборку, начиная с шага 2.
14. Снимите головку рычага селектора

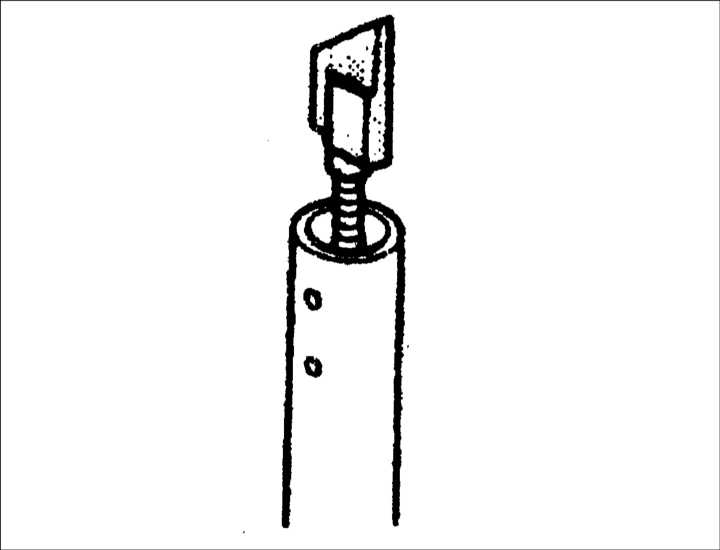

	15. Нанесите консистентную смазку на кулачок, как показано на рисунке.
16. Переместите рычаг селектора в положение Р.

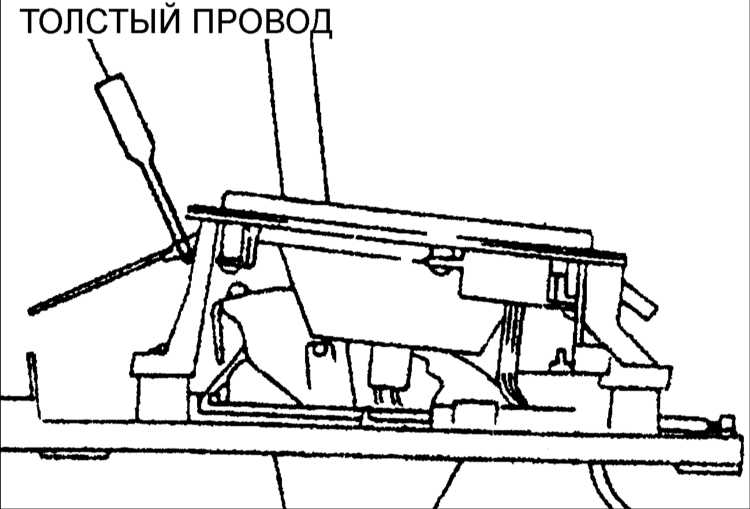

	17. Совместите установочные винты в ползунке с отверстиями в индикаторной панели. Установите толстый провод для поддержки ползунка.
18. Временно установите индикаторную панель на кронштейн рычага селектора.

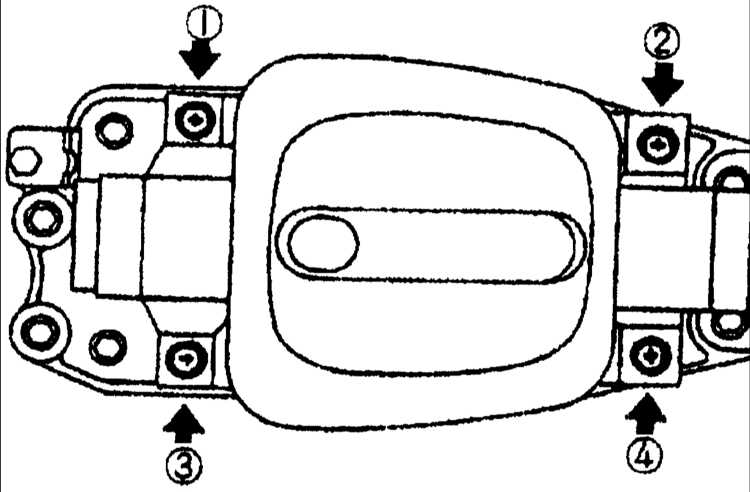

	19. Затяните винты индикаторной панели в порядке, указанном на рисунке. Момент затяжки: 2,0–2,9 Н•м
20. Снимите провод.
21. Удостоверьтесь, что положение рычага селектора соответствует индикаторной панели в каждом положении.
