Киа Кларус. Масляный радиатор

10.26. Масляный радиатор

ОБЩИЕ СВЕДЕНИЯ

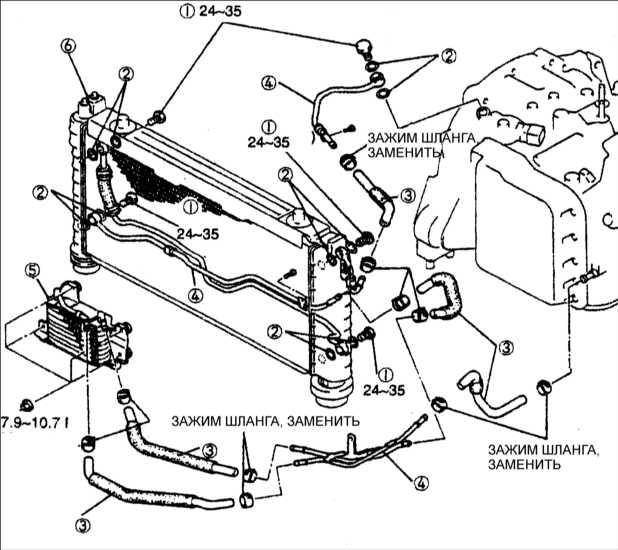

1 – болты крепления разъема;
2 – шайбы;
3 – масляный шланг;

4 – масляная трубка;
5 – масляный радиатор;
6 – радиатор.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы батареи.
2. Снятие проводите в последовательности, показанной на рисунке.
3. Проверьте все детали и, при необходимости, отремонтируйте или замените их.
	4. Установка проводится в последовательности, обратной снятию, с учетом замечаний, приведенных ниже.

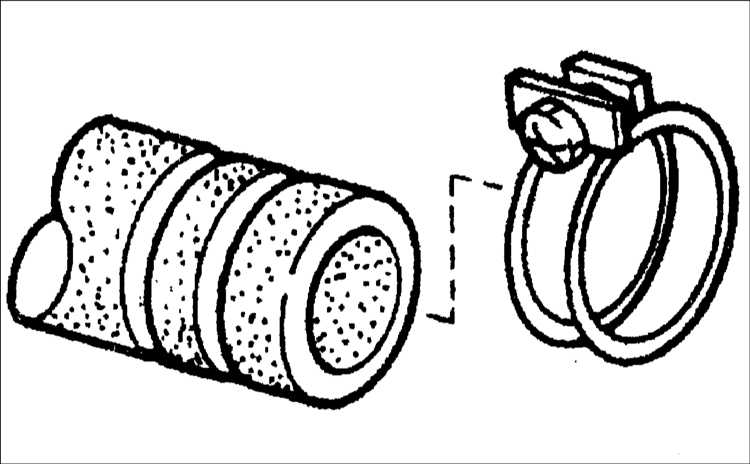

Предупреждение использования зажима шланга проверьте, не деформирован ли он, установите его на нужное место и затягивайте до соприкосновения со стопором. Не используйте масляный шланг повторно.
	5. Совместите метки и наденьте шланг масляного радиатора на золотник трубки масляного радиатора.

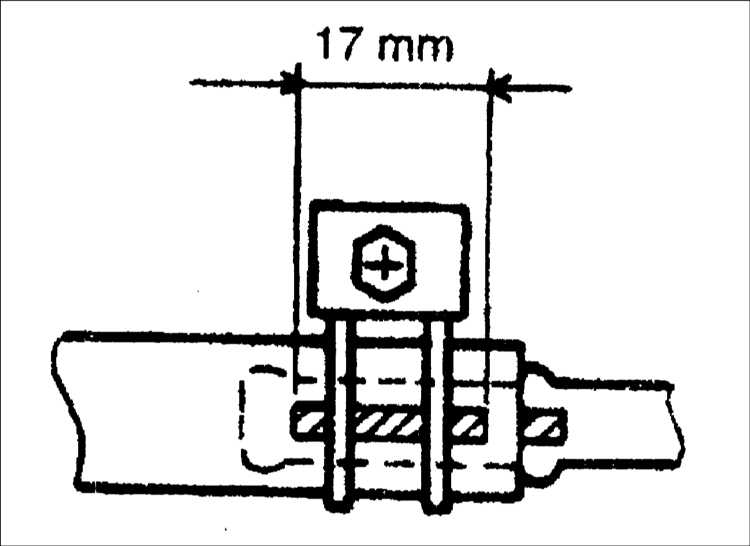

6. Установите зажим на метке шланга.
7. Убедитесь, что зажим шланга не касается других деталей.
8. Долейте трансмиссионную жидкость ATF до требуемого уровня.
9. Подсоедините провод к отрицательной клемме батареи.
10. Проверьте на отсутствие утечек трансмиссионной жидкости из масляных трубок и шлангов.
11. Проверьте уровень и характеристики трансмиссионной жидкости ATF.

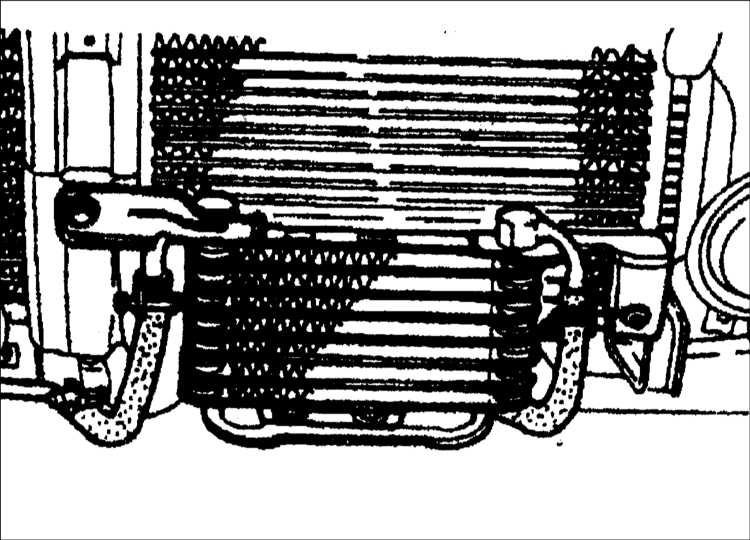

Проверка

Проверьте состояние деталей и, при необходимости, отремонтируйте или замените их.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Трещины, повреждения и утечка масла.
2. Изгиб штифтов.
	3. Изгиб или деформация деталей соединений.
