9.14. Сборка вторичного вала

ОБЩИЕ СВЕДЕНИЯ

Соберите вторичный вал в последовательности, приведенной на рисунке.

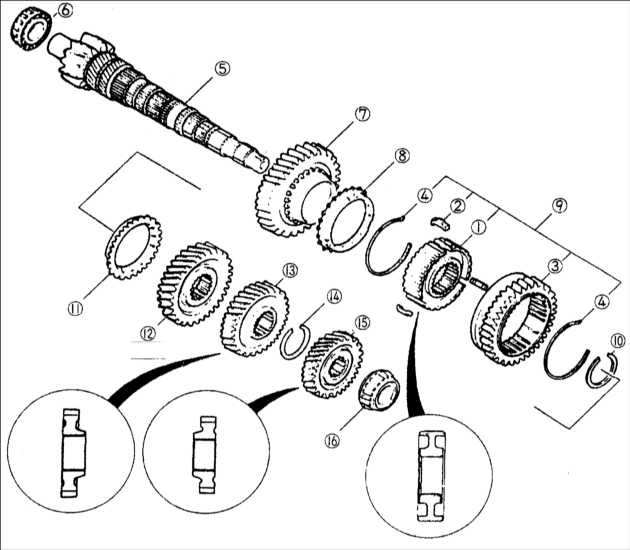

Последовательность сборки вторичного вала

1 – ступица муфты 1–й и 2–й передач;
2 – сухарь фиксатора синхронизатора;
3 – ступица муфты синхронизатора заднего хода;
4 – пружина сухаря фиксатора синхронизатора;
5 – вторичный вал;
6 – подшипник (конец вторичного вала);
7 – шестерня 1–й передачи;
8 – кольцо синхронизатора 1–й передачи;

9 – ступица муфты 1–й и 2–й передач в сборе;
10 – стопорное кольцо;
11 – кольцо синхронизатора 2–й передачи;
12 – шестерня 2–й передачи;
13 – ведомая шестерня 3–й передачи;
14 – стопорное кольцо;
15 – ведомая шестерня 4–й передачи;
16 – подшипник.

Ступица муфты синхронизатора

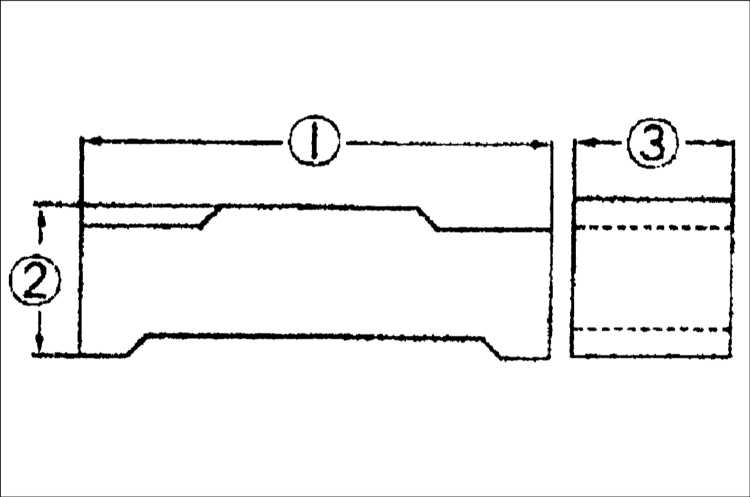

Размеры сухаря фиксатора, мм

Элемент	1	2	3
1–ая/ 2–ая	19,0	4,25	5,0
3–ья/ 4–ая	17,0	4,25	5,0
5–ая/ З.х.	17,0	4,25	5,0

ПОРЯДОК ВЫПОЛНЕНИЯ

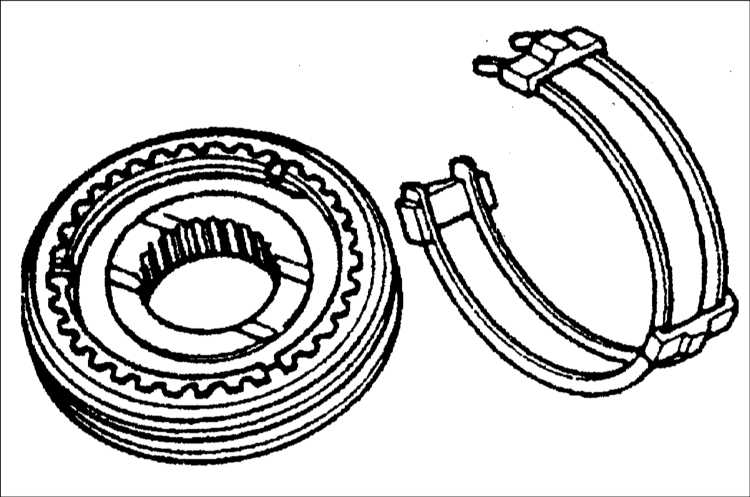

Установите сухари фиксатора и пружины в ступицу муфты синхронизатора.

Подшипник (со стороны дифференциала)

ПОРЯДОК ВЫПОЛНЕНИЯ

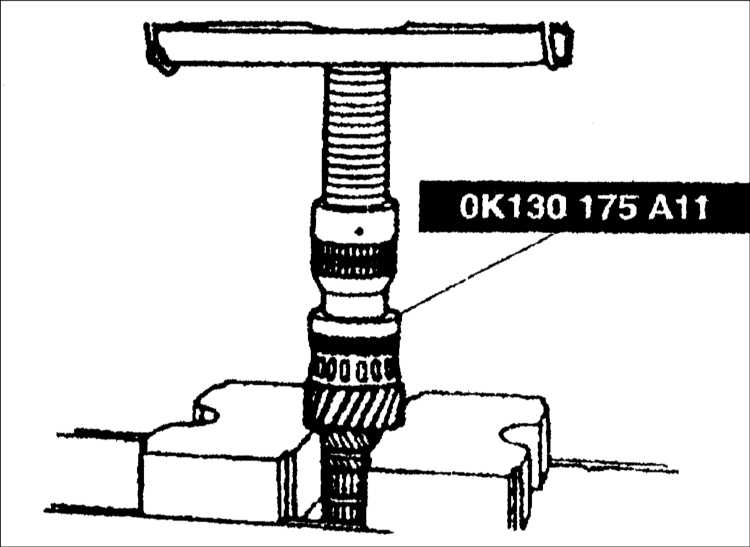

Используя пресс и специальное приспособление OK900 175 AA1, установите новый подшипник.

Шестерня 1–ой передачи, кольцо синхронизатора 1–ой передачи и синхронизатор 1–ой/ 2–ой передачи

ПОРЯДОК ВЫПОЛНЕНИЯ

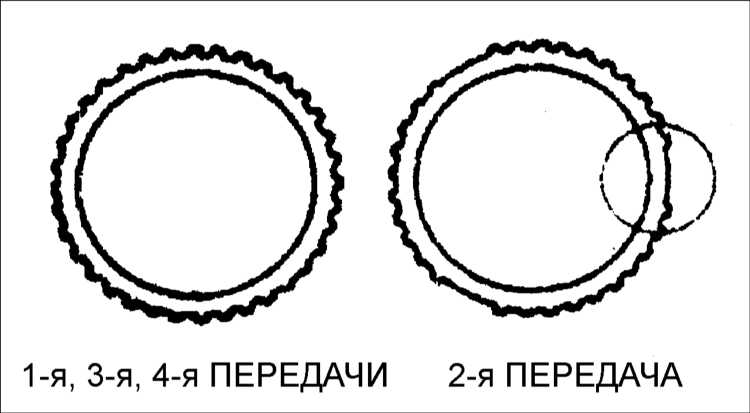

	Предупреждение 2–ой передачи отсутствуют зубья в трех местах по периметру для того, чтобы отличить его от других колец синхронизатора.

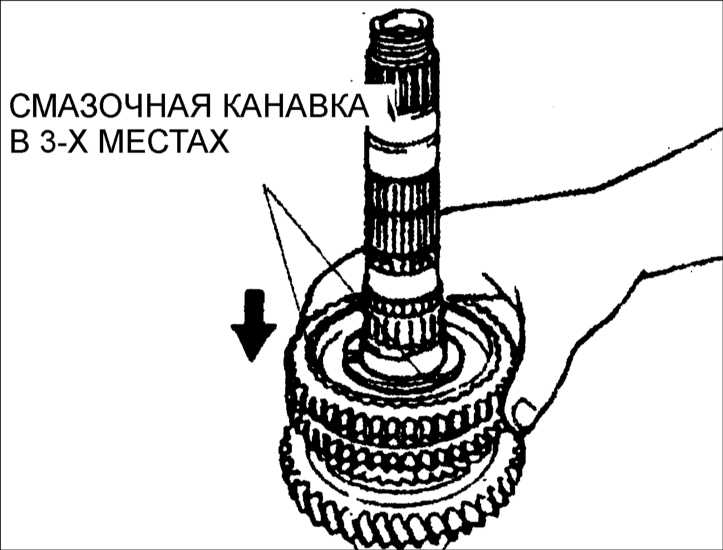

	1. Установите шестерню 1–ой передачи, кольцо синхронизатора 1–ой передачи и ступицу муфты синхронизатора 1–ой/ 2–ой передачи так, как показано на рисунке.
2. Совместите выемки кольца синхронизатора с сухарями фиксатора.

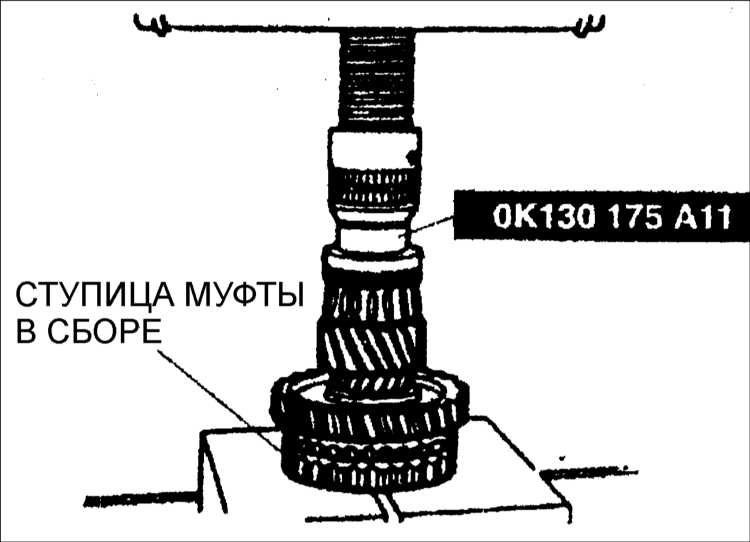

	3. Используя пресс и специальное приспособление OK900 175 AA1, установите ступицу муфты синхронизатора 1–ой/ 2–ой передач.

Кольцо синхронизатора 2–ой передачи и шестерни 2–ой передачи и ведомая шестерня 3–ей передачи

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите кольцо синхронизатора 2–ой передачи и шестерню 2–ой передачи.

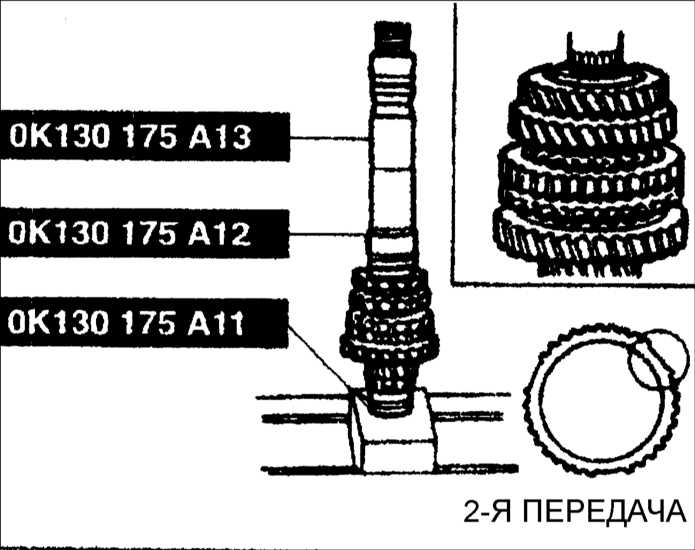

	2. Используя пресс и специальное приспособление OK900 175 AA1, установите шестерню 3–ей передачи.

Ведомая шестерня 4–ой передачи и внутреннее кольцо подшипника

ПОРЯДОК ВЫПОЛНЕНИЯ

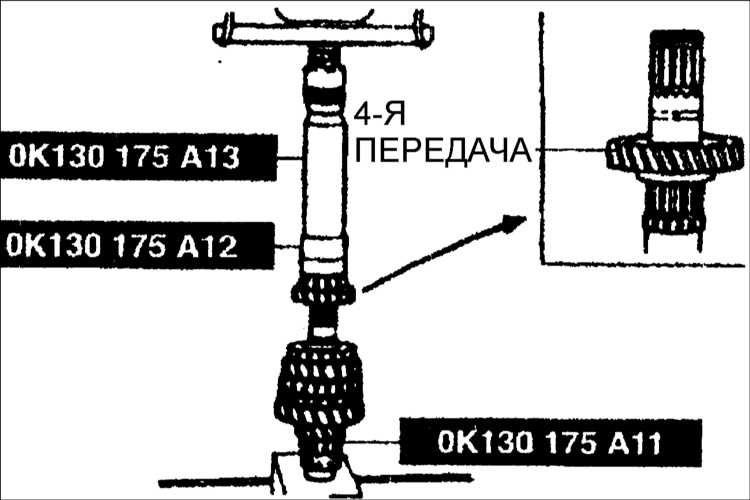

	1. Используя пресс и специальное приспособление OK900 175 AA1, установите шестерню 4–ой передачи и внутреннее кольцо подшипника.

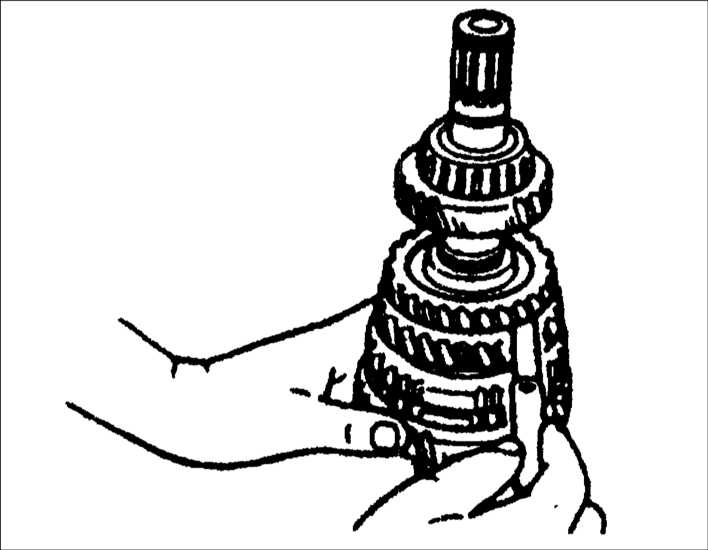

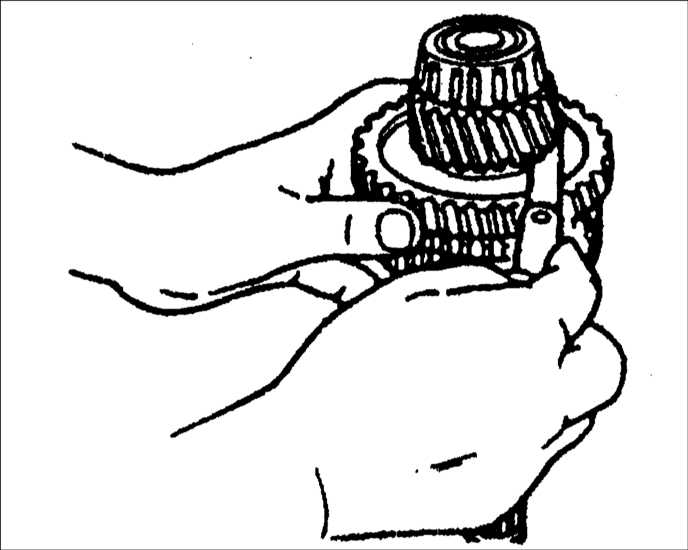

	2. Измерьте зазор между шестерней 1–ой передачи и ведущей шестерней дифференциала. Номинальный зазор: 0,05–0,28 мм Предельно допустимый зазор: 0,33 мм
3. Измерьте зазор между шестерней 2–ой передачи и ведомой шестерней 3–ей передачи. Номинальный зазор: 0,18–0,45 мм Предельно допустимый зазор: 0,51 мм
	4. Если зазоры не соответствуют требуемым, разберите и повторно соберите вторичный вал.
