Киа Кларус. Разборка вторичного вала коробки передач



Киа Кларус. Разборка вторичного вала коробки передач

9.11. Разборка вторичного вала коробки передач

ОБЩИЕ СВЕДЕНИЯ

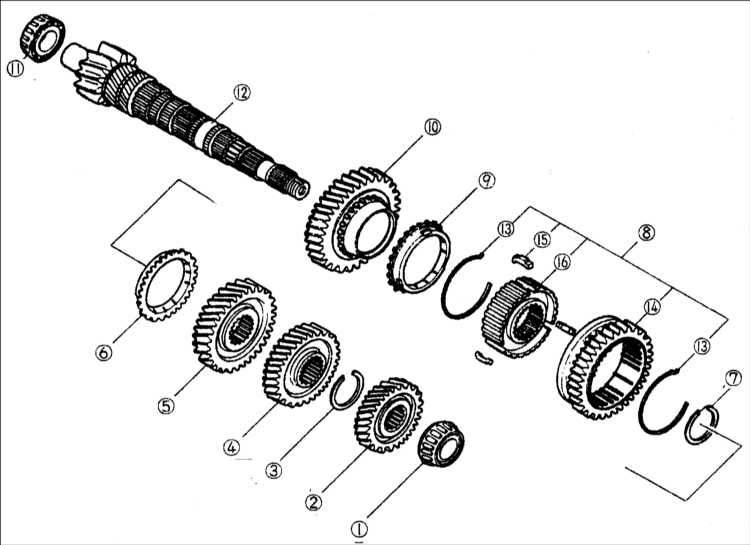

Последовательность разборки вторичного вала коробки передач

9.11 Разборка вторичного вала коробки передач Киа Кларус
1 – подшипник;
2 – ведомая шестерня 4–й передачи;
3 – стопорное кольцо;
4 – ведомая шестерня 3–й передачи;
5 – шестерня 2–й передачи;
6 – кольцо синхронизатора 2–й передачи;
7 – стопорное кольцо;
8 – ступица муфты 1–й и 2–й передач в сборе;
9 – кольцо синхронизатора 1–й передачи;
10 – шестерня 1–й передачи;
11 – подшипник (конец вторичного вала);
12 – вторичный вал;
13 – пружина сухаря фиксатора синхронизатора;
14 – ступица муфты синхронизатора заднего хода;
15 – сухарь фиксатора синхронизатора;
16 – ступица муфты синхронизатора 1–й и 2–й передач.

Предварительная проверка

Осевой зазор шестерни 1–й передачи

ПОРЯДОК ВЫПОЛНЕНИЯ

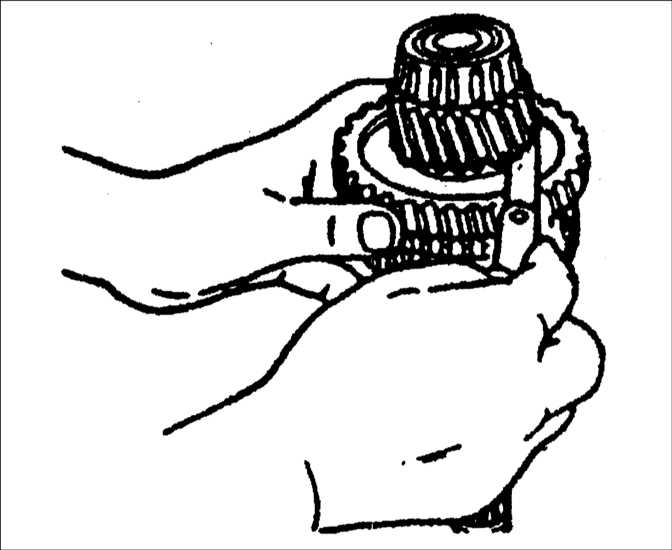

9.11 Разборка вторичного вала коробки передач Киа Кларус 1. Измерьте зазор между шестерней 1–ой передачи и ведущей шестерней дифференциала.

Номинальный зазор: 0,05–0,28 мм

Предельно допустимый зазор: 0,33 мм

2. Если зазор превышает предельно допустимое значение, проверьте поверхность контакта шестерни 1–ой передачи, ведущей шестерни дифференциала и ступицы муфты синхронизатора 1–ой/ 2–ой передач. Замените изношенные или поврежденные детали.

Осевой зазор шестерни 2–й передачи

ПОРЯДОК ВЫПОЛНЕНИЯ

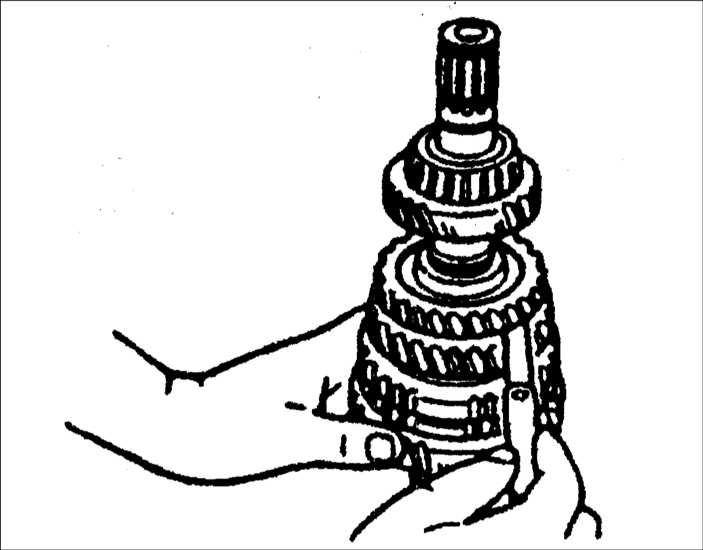

9.11 Разборка вторичного вала коробки передач Киа Кларус 1. Измерьте зазор между шестерней 2–ой передачи и ведомой шестерней 3–ей передачи.

Номинальный зазор: 0,18–0,46 мм

Предельно допустимый зазор: 0,51 мм

2. Если зазор превышает предельно допустимое значение, проверьте поверхность контакта шестерни 2–ой передачи, ведомой шестерни 3–ей передачи и ступицы муфты синхронизатора 1–ой/ 2–ой передач. Замените изношенные или поврежденные детали.

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ
Разберите вторичный вал в последовательности, приведенной на рисунке.

Подшипник и ведомая шестерня 4–й передачи

ПОРЯДОК ВЫПОЛНЕНИЯ

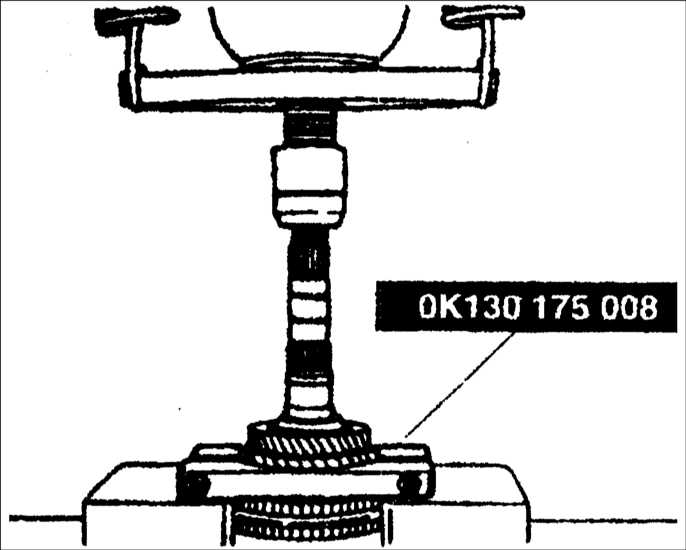

9.11 Разборка вторичного вала коробки передач Киа Кларус При помощи специального приспособления ОК130 175 008 снимите подшипник и ведомую шестерню 4–й передачи.

Ведомая шестерня 3–й передачи и шестерня 2–й передачи

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите стопорное кольцо.
2. Включите 1–ю передачу.

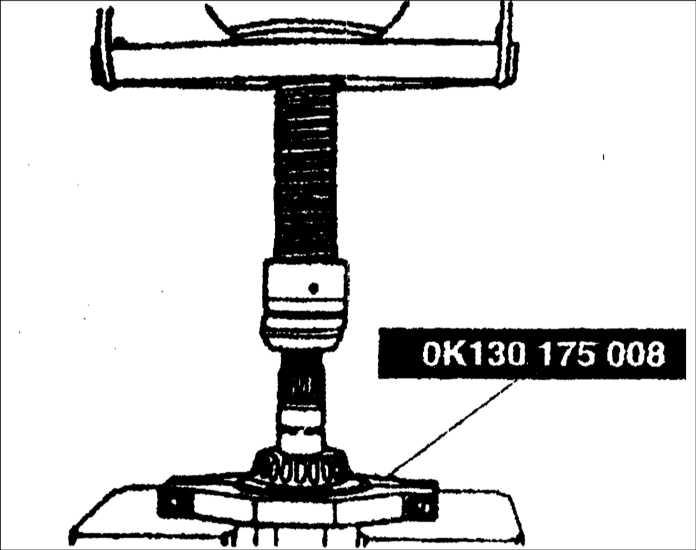

9.11 Разборка вторичного вала коробки передач Киа Кларус 3. При помощи специального приспособления ОК130 175 008 снимите ведомую шестерню 3–й передачи и шестерню 2–й передачи.

Ступица муфты 1–й и 2–й передач в сборе, кольцо синхронизатора 1–й передачи и шестерня 1–й передачи

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите стопорное кольцо.

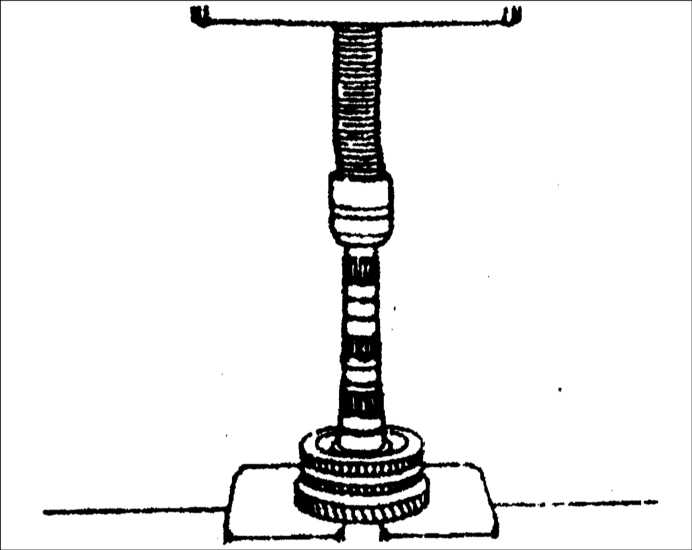

9.11 Разборка вторичного вала коробки передач Киа Кларус 2. При помощи пресса снимите ступицу муфты 1–й и 2–й передач в сборе, кольцо синхронизатора 1–й передачи и шестерню 1–й передачи.

Подшипник (конец вторичного вала)

ПОРЯДОК ВЫПОЛНЕНИЯ

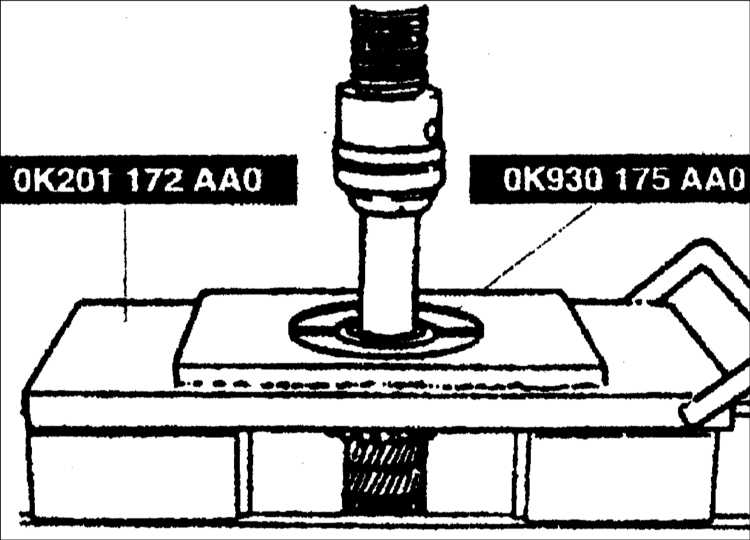

9.11 Разборка вторичного вала коробки передач Киа Кларус При помощи специальных приспособлений ОК201 172 АА0 и ОК 930 175 АА0 снимите подшипник.
