Дистанционный привод управления коробкой передач автомобиля КАЗ-606А
На рис. 80 показаны рычаг и вал включения передач коробки передач
автомобиля КАЗ-606А.
Рычаг переключения передач установлен на рулевой колонке. Через систему рычагов, валиков и тяг, включающих три кардана, рычаг переключения передач, установленный на рулевой колонке, связан с рычагом 4, закрепленным на валу 2. Вал 2 установлен в картере 1, закрепленном на верхней крышке коробки передач. Он имеет возможность поворачиваться в своих опорах и перемещаться в осевом направлении. Благодаря этому рычагом 3 включения передач, закрепленным на валу, осуществляется перемещение ползунов и вилок в коробке передач.

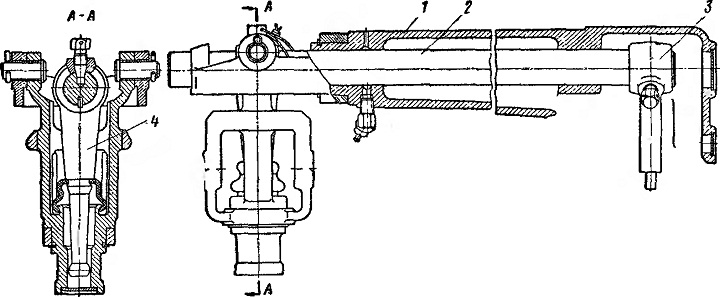

Рис. 80. Рычаг и вал включения передач автомобиля-тягача КАЗ-606А
