9.6. ПРОВЕРКА И РЕГУЛИРОВКА СИСТЕМЫ ОСВЕЩЕНИЯ АВТОМОБИЛЕЙ КАМАЗ (1987 год)

9.6. ПРОВЕРКА И РЕГУЛИРОВКА СИСТЕМЫ ОСВЕЩЕНИЯ АВТОМОБИЛЕЙ КАМАЗ (1987 год)

К системе освещения относится внешнее и внутреннее освещение. К внешнему освещению относятся фары головного света, противотуманные фары, передние и задние фонари.

Регулировка светового потока фар производится следующим образом. Автомобиль в снаряженном состоянии без груза с нормальным давлением воздуха в шинах устанавливается на ровной площадке с твердым покрытием, как показано на рис. 134. Рассеиватели и отражатели фар должны быть чистыми.

Перпендикулярно к поверхности площадки устанавливается плоский экран с матовой поверхностью шириной не менее 3 м. Отклонение экрана от перпендикулярности допускается не более 1°.

Линии разметки, нанесенные на экран с допуском ±0,5 см, должны быть хорошо видны и соответствовать данным, указанным на рис. 134.

Расстояние от экрана до центров наружной поверхности рассеивателей фар должно быть (10+0,5) м. Допускается уменьшение расстояния до (7,5±0,03) и (5±0,025) м.

Автомобиль из ремонта выдается только после проверки и регулировки всех систем электрооборудования автомобиля.

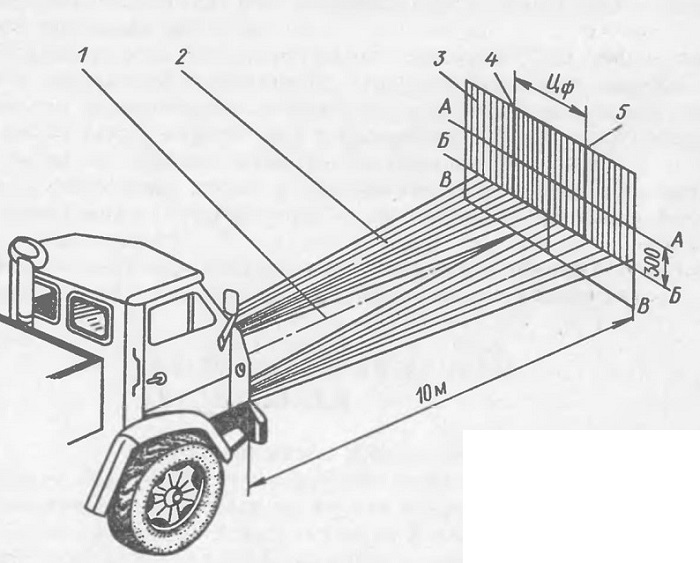

Рис. 134. Схема установки автомобиля для регулировки света фар:
1 — линия оси автомобиля;
2 — направление света фар;
3 — экран, установленный перпендикулярно площадке;
4 — вертикальная линия центра левой фары; 5 — вертикальная линия центра правой фары; ВВ — линия площадки, на которой установлен автомобиль; АА — линия центров правой и левой фар; ББ — линия смещения светового пятна на расстояние АБ (300 мм) от линии центров фар; — расстояние между центрами правой и левой фар

Контрольные вопросы

1. Какие конструктивные особенности электрооборудования имеют автомобили семейства КамАЗ?

2. Какие дефекты имеют приборы и детали электрооборудования?

3. Какие гарантийные сроки имеют аккумуляторные батареи автомобиля КамАЗ?

4. Каким образом можно проверить техническое состояние аккумуляторных батарей?

5. Какие операции необходимо выполнить перед разборкой аккумуляторной батареи?

6. Назовите основные операции технологического процесса разборки аккумуляторной батареи.

7. Какую плотность должен иметь электролит, заливаемый в аккумуляторы после ремонта аккумуляторной батареи?

8. Какие меры по технике безопасности и производственной санитарии необходимо соблюдать при ремонте аккумуляторных батарей?

9. Какие неисправности может иметь генератор? Перечислите способы их устранения.

10. Какие неисправности может иметь стартер? Перечислите способы их устранения.
