8-2

Do-it-yourself

When performing any inspection or main-
tenance work on your vehicle, always take
care to prevent serious accidental injury to
yourself or damage to the vehicle. The
following are general precautions which
should be closely observed.

WARNING

. Park the vehicle on a level surface,

apply the parking brake securely and
block the wheels to prevent the
vehicle from moving. Move the shift
lever to P (Park).

. Be sure the ignition switch is in the

OFF or LOCK position when per-
forming any parts replacement or
repairs.

. Never connect or disconnect the

battery or any transistorized compo-
nent while the ignition switch is in the
ON position.

. Never leave the engine or automatic

transmission related component har-
nesses disconnected while the igni-
tion switch is in the ON position.

. If you must work with the engine

running, keep your hands, clothing,
hair and tools away from moving
fans, belts and any other moving

parts.

. It is advisable to secure or remove

any loose clothing and remove any
jewelry, such as rings, watches, etc.
before working on your vehicle.

. Always wear eye protection when-

ever you work on your vehicle.

. If you must run the engine in an

enclosed space such as a garage, be
sure there is proper ventilation for
exhaust gases to escape.

. Never get under the vehicle while it is

supported only by a jack. If it is
necessary to work under the vehicle,
support it with safety stands.

. Keep smoking materials, flame and

sparks away from fuel tank and the
battery.

. Your vehicle is equipped with an

automatic engine cooling fan. It may
come on at any time without warn-
ing, even if the ignition key is in the
OFF position and the engine is not
running. To avoid injury, always dis-
connect the negative battery cable
before working near the fan.

. Because the fuel lines are under high

pressure even when the engine is off,
it is recommended you visit an
INFINITI retailer for service of the

fuel filter or fuel lines.

CAUTION

. Do not work under the hood while the

engine is hot. Turn the engine off and
wait until it cools down.

. Avoid direct contact with used en-

gine oil and coolant. Improperly dis-
posed engine oil, coolant, and/or
other vehicle fluids can damage the
environment. Always conform to lo-
cal regulations for disposal of vehicle
fluid.

This “8. Do-it yourself” section gives instruc-
tions regarding only those items which are
relatively easy for an owner to perform.

A genuine INFINITI Service Instruction is also
available. (See “Owner’s Instruction/Service
Manual order information” (P.10-26).)

You should be aware that incomplete or
improper servicing may result in operating
difficulties or excessive emissions, and could
affect your warranty coverage. If in doubt
about any servicing, it is recommended you
have it done by an INFINITI retailer.

MAINTENANCE PRECAUTIONS

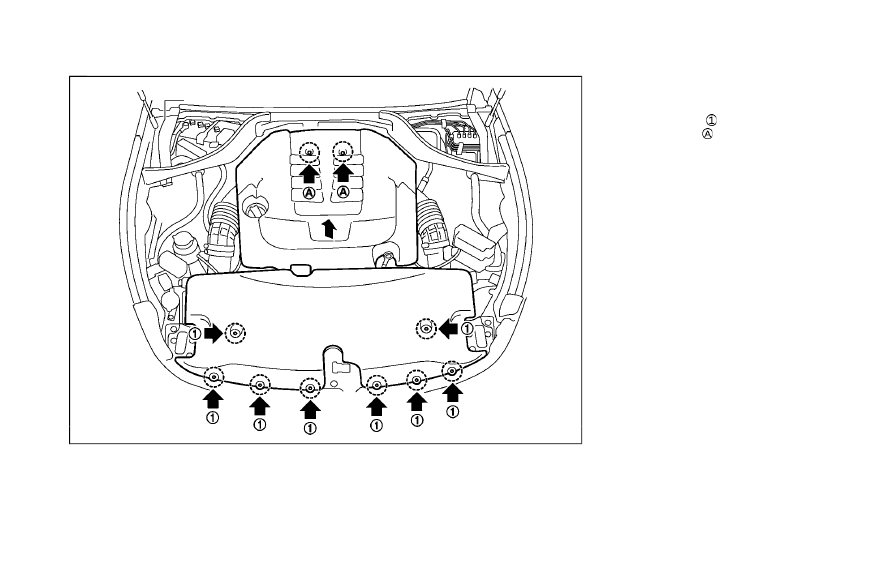

SDI2569

VK56VD ENGINE

To remove the engine compartment cover,
unhook the clips

located as illustrated.

Loosen the bolts

and then pull the cover

upward.

Do-it-yourself

8-3

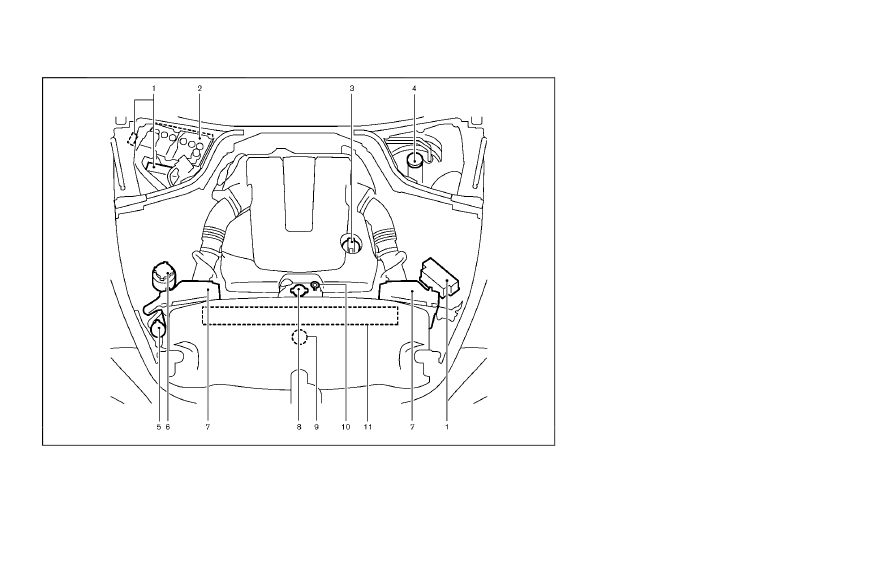

ENGINE COMPARTMENT CHECK
LOCATIONS

8-4

Do-it-yourself

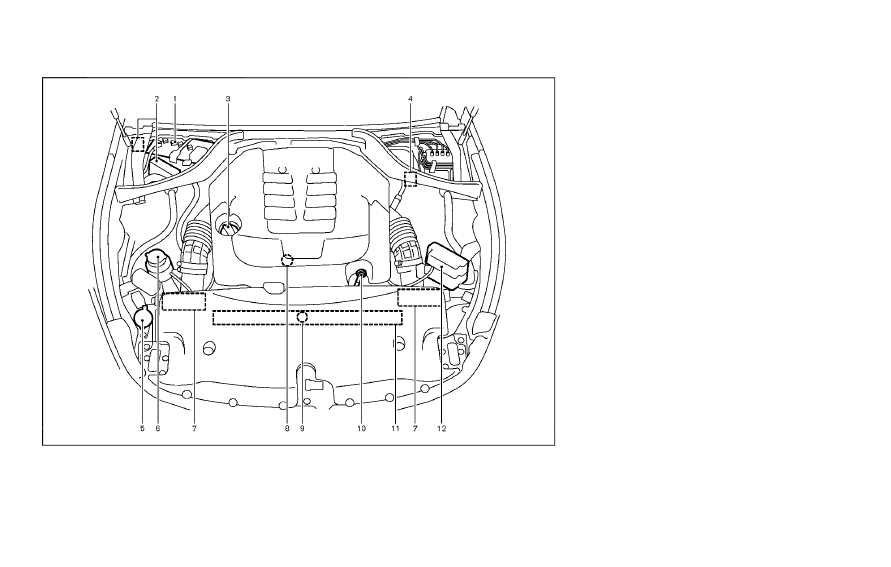

SDI2538

1.

Battery

2.

Fuse/fusible link holder

3.

Engine oil filler cap

4.

Brake fluid reservoir

5.

Window washer fluid reservoir

6.

Power steering fluid reservoir

7.

Air cleaner

8.

Radiator filler cap

9.

Engine coolant reservoir

10. Engine oil dipstick
11. Drive belts
12. Fuse/fusible link holder

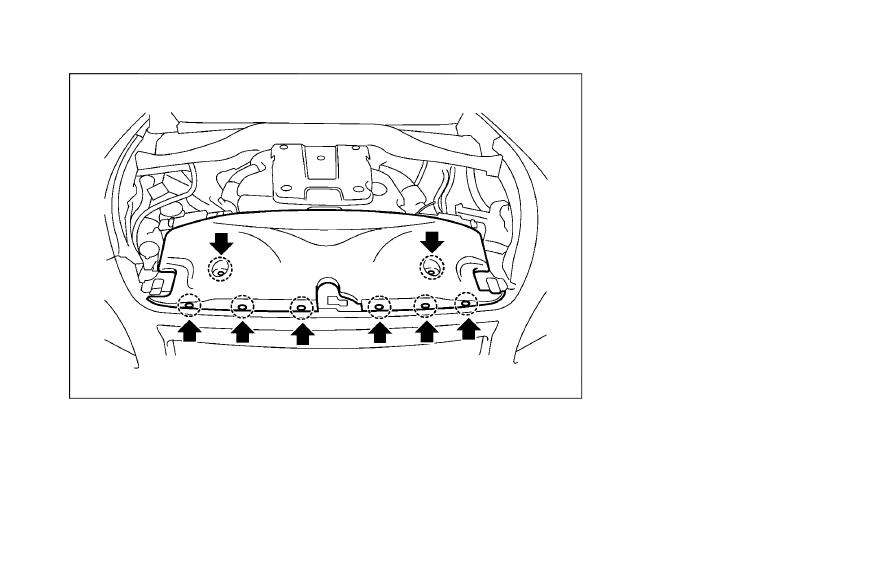

SDI2551

VQ37VHR ENGINE

To remove the engine compartment cover,
unhook the clips located as illustrated.

Do-it-yourself

8-5

8-6

Do-it-yourself

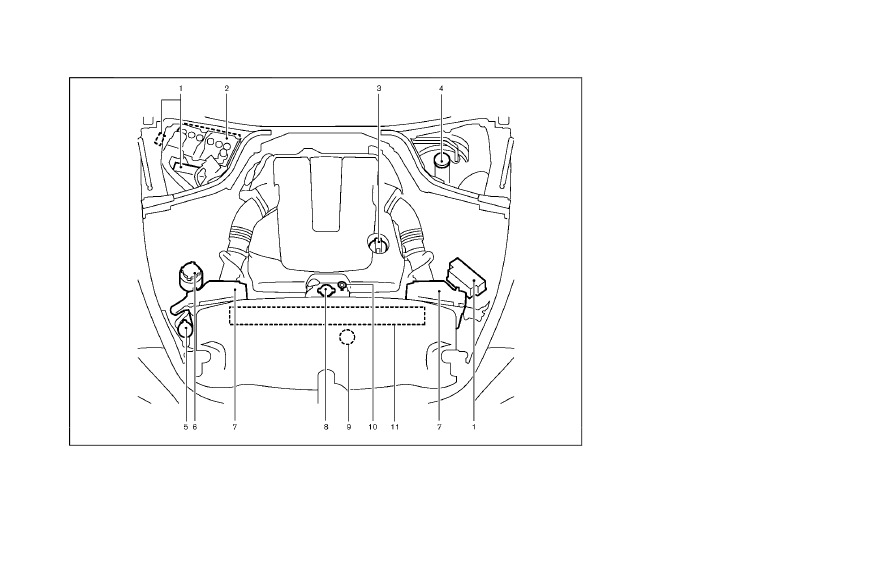

JVC0538X

Type A

1.

Fuse/fusible link holder

2.

Battery

3.

Engine oil filler cap

4.

Brake fluid reservoir

5.

Window washer fluid reservoir

6.

Power steering fluid reservoir

7.

Air cleaner

8.

Radiator filler cap

9.

Engine coolant reservoir

10. Engine oil dipstick
11. Drive belts

JVC0539X

Type B

1.

Fuse/fusible link holder

2.

Battery

3.

Engine oil filler cap

4.

Brake fluid reservoir

5.

Window washer fluid reservoir

6.

Power steering fluid reservoir

7.

Air cleaner

8.

Radiator filler cap

9.

Engine coolant reservoir

10. Engine oil dipstick
11. Drive belts

Do-it-yourself

8-7

8-8

Do-it-yourself

The engine cooling system is filled at the
factory with a pre-diluted mixture of 50%
Genuine NISSAN Long Life Antifreeze/
Coolant (blue) and 50% water to provide
year-round anti-freeze and coolant protec-
tion. The anti-freeze solution contains rust
and corrosion inhibitors. Additional engine
cooling system additives are not necessary.

WARNING

. Never remove the radiator cap when

the engine is hot. Wait until the
engine and radiator cool down. Ser-
ious burns could be caused by high
pressure fluid escaping from the
radiator. See precautions in “If your
vehicle overheats” (P.6-12).

. The radiator is equipped with a

pressure type radiator cap. To pre-
vent engine damage, use only a
genuine NISSAN radiator cap.

CAUTION

. Never use any cooling system addi-

tives such as radiator sealer. Addi-
tives may clog the cooling system and
cause damage to the engine, trans-
mission and/or cooling system.

. When adding or replacing coolant, be

sure to use only Genuine NISSAN
Long Life Antifreeze/Coolant (blue)
or equivalent. Genuine NISSAN Long
Life Antifreeze/Coolant (blue) is pre-
diluted to provide antifreeze protec-
tion to −34°F(−37°C). If additional
freeze protection is needed due to
weather where you operate your
vehicle, add Genuine NISSAN Long
Life Antifreeze/Coolant (blue) con-
centrate following the directions on
the container. If an equivalent cool-
ant other than Genuine NISSAN Long
Life Antifreeze/Coolant (blue) is
used, follow the coolant manufac-
ture’s instructions to maintain mini-
mum antifreeze protection to −34°F
(−37°C). The use of other types of
coolant solutions other than Genuine
NISSAN Long Life Antifreeze/Cool-
ant (blue) or equivalent may damage
the engine cooling system.

. The life expectancy of the factory-fill

coolant is 105,000 miles (168,000
km) or 7 years. Mixing any other type
of coolant other than Genuine
NISSAN Long Life Antifreeze/Cool-
ant (blue) , including Genuine NISSAN
Long Life Antifreeze/ Coolant
(green), or the use of non-distilled
water will reduce the life expectancy

of the factory-fill coolant. Refer to
the “9. Maintenance and schedules”
section of this instruction for more de-
tails.

ENGINE COOLING SYSTEM

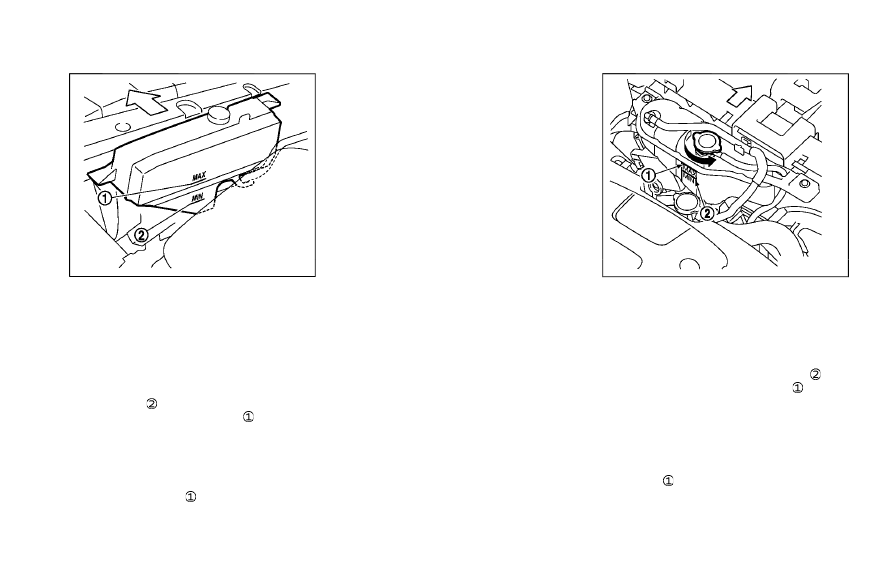

JVM0651X

CHECKING ENGINE COOLANT
LEVEL

Models with non-pressurized ra-
diator reservoir tank

Check the coolant level in the reservoir
when the engine is cold. If the coolant level
is below MIN

, open the reservoir tank cap

and add coolant up to the MAX

level. If the

reservoir tank is empty, check the coolant
level in the radiator when the engine is cold.
If there is insufficient coolant in the radiator,
fill the radiator with coolant up to the filler
opening and also add it to the reservoir tank
up to the MAX level

.

Tighten the cap securely after adding engine
coolant.

If the cooling system requires coolant fre-
quently, have it checked. It is recommended
you visit an INFINITI retailer for this
service.

SDI2624

Models with pressurized radiator
reservoir tank

Check the coolant level in the reservoir tank
when the engine is running and after it
reaches normal operating temperature. If
the coolant level is below MIN level

, add

coolant up to the MAX level

. If the

reservoir tank is empty, check the coolant
level in the radiator when the engine is cold.
If there is insufficient coolant in the radiator,
fill the radiator with coolant up to the filler
cap above the radiator upper hose opening
and also add it to the reservoir tank up to the
MAX level

. Put on the filler cap above the

radiator upper hose and with the reservoir
cap open, start the engine. Run the engine

Do-it-yourself

8-9

8-10

Do-it-yourself

until it reaches normal operating tempera-
ture. Add coolant up to the MAX level

.

Tighten the cap securely after adding engine
coolant.

If the cooling system requires coolant fre-
quently, have it checked. It is recommended
you visit an INFINITI retailer for this
service.

CHANGING ENGINE COOLANT

It is recommended that major cooling system
repairs be performed by an INFINITI retailer.
The service procedures can be found in the
appropriate INFINITI Service Instruction.

Improper servicing can result in reduced
heater performance and engine overheat-
ing.

WARNING

. To avoid the danger of being scalded,

never change the coolant when the
engine is hot.

. Never remove the radiator cap when

the engine is hot. Serious burns could
be caused by high pressure fluid
escaping from the radiator.

. Avoid direct skin contact with used

coolant. If skin contact is made, wash
thoroughly with soap or hand cleaner

as soon as possible.

. Keep coolant out of reach of children

and pets.

Engine coolant must be disposed of prop-
erly. Check your local regulations.

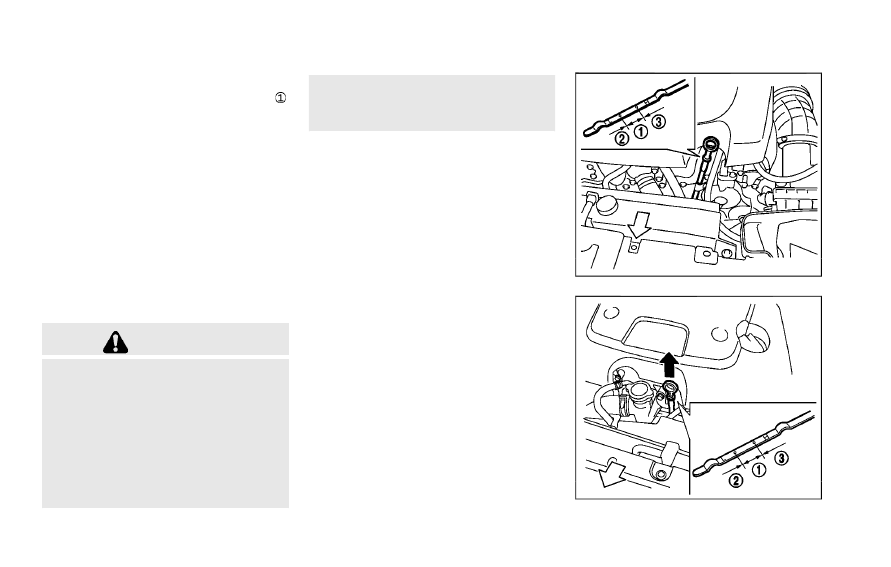

SDI2541

VK56VD engine

SDI2045

VQ37VHR engine

ENGINE OIL

CHECKING ENGINE OIL LEVEL

1. Park the vehicle on a level surface and

apply the parking brake.

2. Run the engine until it reaches operating

temperature.

3. Turn off the engine. Wait more than 15

minutes for the oil to drain back into the
oil pan.

4. Remove the dipstick and wipe it clean.

Reinsert it all the way.

5. Remove the dipstick again and check the

oil level. It should be within the range

.

If the oil level is below

, remove the oil

filler cap and pour recommended oil
through the opening. Do not overfill

.

6. Recheck oil level with the dipstick.

It is normal to add some oil between oil
maintenance intervals or during the break-
in period, depending on the severity of
operating conditions.

CAUTION

Oil level should be checked regularly.
Operating the engine with an insuffi-
cient amount of oil can damage the
engine, and such damage is not covered
by warranty.

CHANGING ENGINE OIL AND
FILTER

Vehicle set-up

1. Park the vehicle on a level surface and

apply the parking brake.

2. Run the engine until it reaches operating

temperature.

3. Turn the engine off and wait more than

15 minutes.

4. Raise and support the vehicle using a

suitable floor jack and safety jack stands.

.

Place the safety jack stands under the

vehicle jack-up points.

.

A suitable adapter should be attached

to the jack stand saddle.

5. Remove the plastic engine undercover.

.

Remove the small plastic clip at the

center point of the undercover.

.

Then remove the other bolts that hold

the undercover in place.

CAUTION

Make sure the correct lifting and sup-
port points are used to avoid vehicle
damage.

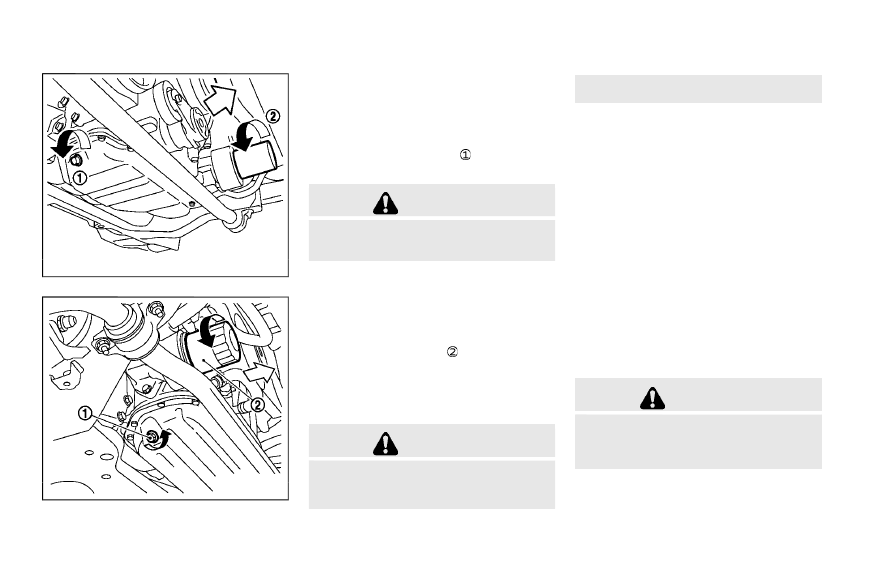

SDI2543

VK56VD engine — 2WD models

SDI2335

VQ37VHR engine — 2WD models

Do-it-yourself

8-11

8-12

Do-it-yourself

SDI2320

VK56VD engine — AWD models

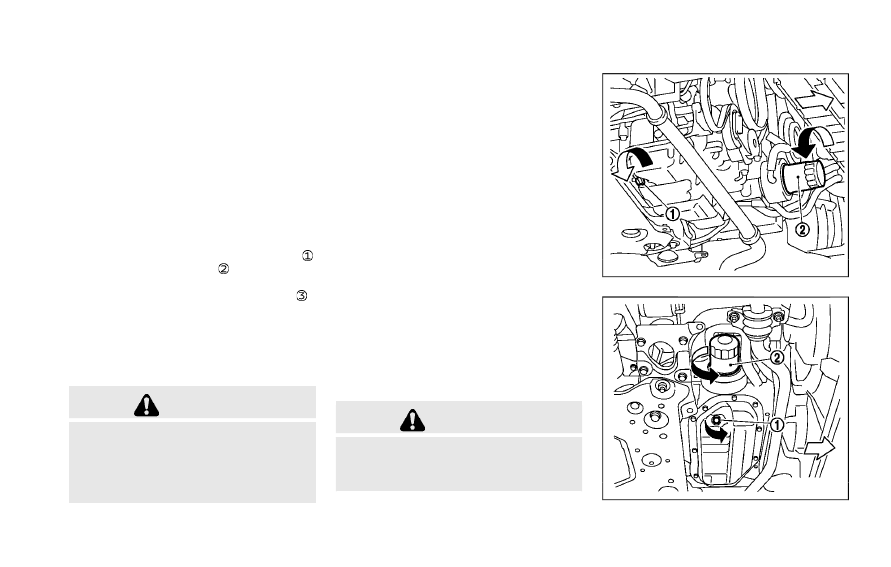

SDI2047

VQ37VHR engine — AWD models

Engine oil and filter

1. Place a large drain pan under the drain

plug.

2. Remove the oil filler cap.

3. Remove the drain plug

with a wrench

and completely drain the oil.

CAUTION

Be careful not to burn yourself, as the
engine oil is hot.

.

Waste oil must be disposed of prop-

erly.

.

Check your local regulations.

4. (Perform steps 4 to 7 only when the

engine oil filter change is needed.)

Loosen the oil filter

with an oil filter

wrench. Remove the oil filter by turning it
by hand.

5. Wipe the engine oil filter mounting sur-

face with a clean rag.

CAUTION

Be sure to remove any old rubber gasket
remaining on the mounting surface of
the engine. Failure to do so could lead to

engine damage.

6. Coat the gasket on the new filter with

clean engine oil.

7. Screw in the oil filter clockwise until a

slight resistance is felt, then tighten
additionally more than 2/3 turn.
Oil filter tightening torque:

11 to 15 ft-lb
(14.7 to 20.5 N·m)

8. Clean and re-install the drain plug with a

new washer. Securely tighten the drain
plug with a wrench.
Drain plug tightening torque:

22 to 29 ft-lb
(29 to 39 N·m)

Do not use excessive force.

9. Refill engine with recommended oil and

install the oil filler cap securely.

CAUTION

The dipstick must be inserted in place to
prevent oil spillage from the dipstick
hole while filling the engine with oil.

See “Capacities and recommended
fluids/lubricants” (P.10-2) for drain and

refill capacity. The drain and refill capa-
city depends on the oil temperature and
drain time. Use these specifications for
reference only. Always use the dipstick
to determine the proper amount of oil in
the engine.

10. Start the engine and check for leakage

around the drain plug and the oil filter.
Correct as required.

11. Turn the engine off and wait more than

15 minutes. Check the oil level with the
dipstick. Add engine oil if necessary.

After the operation

1. Install the engine undercover into posi-

tion as the following steps.

a. Pull the center of the small plastic clip

out.

b. Hold the engine undercover into posi-

tion.

c. Insert the clip through the undercover

into the hole in the frame, then push
the center of the clip in to lock the clip
in place.

d. Install the other bolts that hold the

undercover in place. Be careful not to
strip the bolts or over-tighten them.

2. Lower the vehicle carefully to the

ground.

3. Dispose of waste oil and filter properly.

WARNING

. Prolonged and repeated contact with

used engine oil may cause skin cancer.

. Try to avoid direct skin contact with

used oil. If skin contact is made, wash
thoroughly with soap or hand cleaner
as soon as possible.

. Keep used engine oil out of reach of

children.

When checking or replacement is required,
we recommend an INFINITI retailer for
servicing.

CAUTION

. It is recommended that you use only

Genuine NISSAN Matic S ATF. Do
not mix with other fluids.

. Using automatic transmission fluid

(ATF) other than Genuine NISSAN
Matic S ATF may cause deterioration
in driveability and automatic trans-
mission durability, and may damage
the automatic transmission. Damage
caused by use of fluids other than as
recommended is not covered by the
INFINITI new vehicle limited war-
ranty.

Do-it-yourself

8-13

AUTOMATIC TRANSMISSION
FLUID (ATF)

8-14

Do-it-yourself

SDI1765A

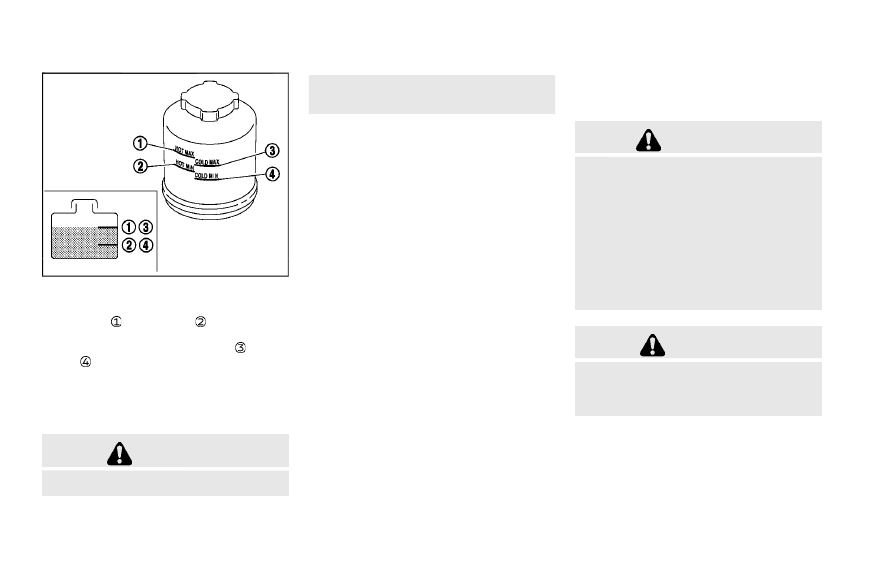

Check the fluid level in the reservoir.

The fluid level should be checked using the
HOT range ( : HOT MAX.,

: HOT MIN.) at

fluid temperatures of 122 to 176°F (50 to
80°C) or using the COLD range ( : COLD
MAX.,

: COLD MIN.) at fluid temperatures

of 32 to 86°F (0 to 30°C).

If the fluid is below the MIN line, add
Genuine NISSAN PSF or equivalent. Remove
the cap and fill through the opening.

CAUTION

. Do not overfill.

. Recommended fluid is Genuine

NISSAN PSF or equivalent.

For further brake fluid information, see
“Capacities and recommended fluids/lubri-
cants” (P.10-2).

WARNING

. Use only new fluid from a sealed

container. Old, inferior or contami-
nated fluid may damage the brake
system. The use of improper fluids
can damage the brake system and
affect the vehicle’s stopping ability.

. Clean the filler cap before removing.
. Brake fluid is poisonous and should

be stored carefully in marked con-
tainers out of the reach of children.

CAUTION

Do not spill the fluid on painted surfaces.
This will damage the paint. If fluid is
spilled, wash the surface with water.

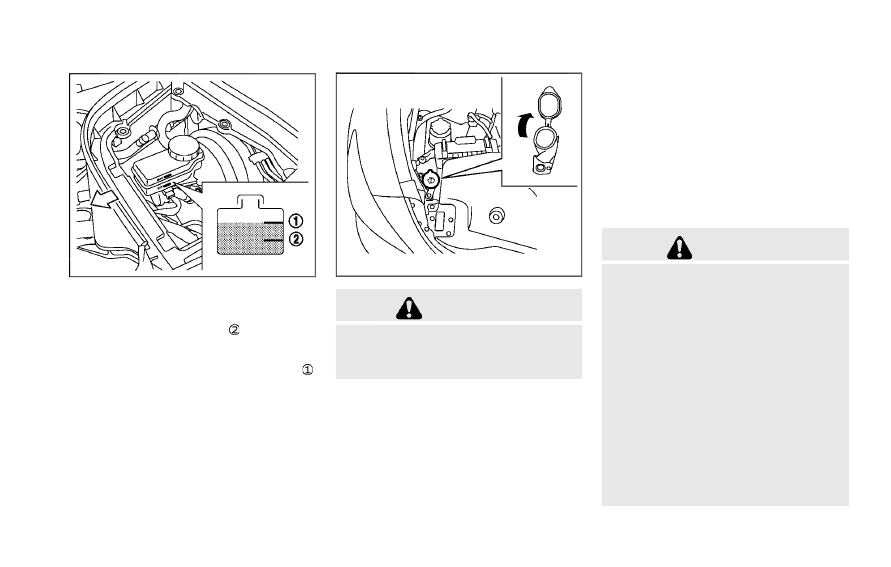

POWER STEERING FLUID

BRAKE FLUID

SDI2025

BRAKE FLUID

Check the fluid level in the reservoir. If the
fluid is below the MIN line

or the brake

warning light comes on, add Genuine
NISSAN Super Heavy Duty Brake Fluid or
equivalent DOT 3 fluid up to the MAX line

.

If fluid must be added frequently, the system
should be checked. It is recommended you
visit an INFINITI retailer for this service.

SDI2544

WARNING

Antifreeze is poisonous and should be
stored carefully in marked containers
out of the reach of children.

Fill the window washer fluid reservoir per-
iodically. Add window washer fluid when the
low window washer fluid warning appears
on the vehicle information display.

To fill the window washer fluid reservoir, lift
the cap off the reservoir tank and pour the
window washer fluid into the tank opening.

Add a washer solvent to the washer for

better cleaning. In the winter season, add a
windshield washer antifreeze. Follow the
manufacturer’s instructions for the mixture
ratio.

Refill the reservoir more frequently when
driving conditions require an increased
amount of window washer fluid.

Recommended fluid is Genuine NISSAN
Windshield Washer Concentrate Cleaner &
Antifreeze or equivalent.

CAUTION

. Do not substitute engine anti-freeze

coolant for window washer solution.
This may result in damage to the
paint.

. Do not fill the window washer re-

servoir tank with washer fluid con-
centrates at full strength. Some
methyl alcohol based washer fluid
concentrates may permanently stain
the grille if spilled while filling the
window washer reservoir tank.

. Pre-mix washer fluid concentrates

with water to the manufacturer’s
recommended levels before pouring
the fluid into the window washer
reservoir tank. Do not use the win-
dow washer reservoir tank to mix the

Do-it-yourself

8-15

WINDOW WASHER FLUID

8-16

Do-it-yourself

washer fluid concentrate and water.

. Keep the battery surface clean and dry.

Clean the battery with a solution of
baking soda and water.

. Make certain the terminal connections

are clean and securely tightened.

. If the vehicle is not to be used for 30 days

or longer, disconnect the negative (−)
battery terminal cable to prevent dis-
charging it.

NOTE:

Care should be taken to avoid situations
that can lead to potential battery discharge
and potential no-start conditions such as:
1. Installation or extended use of electro-

nic accessories that consume battery
power when the engine is not running
(Phone chargers, GPS, DVD players,
etc.)

2. Vehicle is not driven regularly and/or

only driven short distances.

In these cases, the battery may need to be
charged to maintain battery health.

WARNING

. Do not expose the battery to flames

or electrical sparks. Hydrogen gas
generated by the battery is explosive.
Do not allow battery fluid to contact
your skin, eyes, fabrics, or painted

surfaces. After touching a battery or
battery cap, do not touch or rub your
eyes. Thoroughly wash your hands. If
the acid contacts your eyes, skin or
clothing, immediately flush with
water for at least 15 minutes and
seek medical attention.

. Do not operate the vehicle if the fluid

in the battery is low. Low battery
fluid can cause a higher load on the
battery which can generate heat,
reduce battery life, and in some cases
lead to an explosion.

. When working on or near a battery,

always wear suitable eye protection
and remove all jewelry.

. Battery posts, terminals and related

accessories contain lead and lead
compounds. Wash hands after hand-
ling.

. Keep the battery out of the reach of

children.

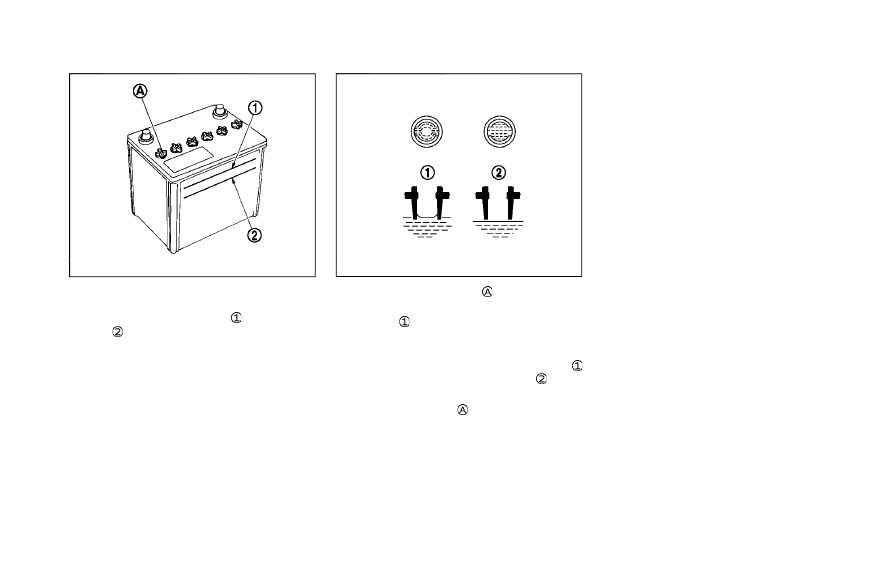

BATTERY

DI0137MA

Check the fluid level in each cell (Remove the
battery cover if it is necessary). It should be
between the UPPER LEVEL

and LOWER

LEVEL

lines.

If it is necessary to add fluid, add only
distilled water to bring the level to the
indicator in each filler opening. Do not
overfill.

SDI1480C

1. Remove the cell plugs

.

2. Add distilled water up to the UPPER

LEVEL

line.

If the side of the battery is not clear,
check the distilled water level by looking
directly above the cell; the condition
indicates OK and the conditions

needs

more to be added.

3. Tighten cell plugs

.

Vehicles operated in high temperatures or
under severe conditions require frequent
checks of the battery fluid level.

JUMP STARTING

If jump starting is necessary, see “Jump
starting” (P.6-9). If the engine does not start
by jump starting, the battery may have to be
replaced. It is recommended you visit an
INFINITI retailer for this service.

Do-it-yourself

8-17
