8-18

Do-it-yourself

CAUTION

. Do not ground accessories directly to

the battery terminal. Doing so will
bypass the variable voltage control
system and the vehicle battery may
not charge completely.

. Use electrical accessories with the

engine running to avoid discharging
the vehicle battery.

The variable voltage control system mea-
sures the amount of electrical discharge
from the battery and controls voltage gen-
erated by the generator.

SDI2545

VK56VD engine

SDI2119

VQ37VHR engine

1.

Power steering fluid pump

2.

Alternator

3.

Crankshaft pulley

4.

Air conditioner compressor

5.

Drive belt auto-tensioner

WARNING

Be sure the ignition switch is in the OFF
or LOCK position before servicing drive
belts. The engine could rotate unexpect-
edly.

1. Visually inspect each belt for signs of

unusual wear, cuts, fraying or looseness.
If the belt is in poor condition or loose,
have it replaced or adjusted. It is recom-
mended you visit an INFINITI retailer for
this service.

2. Have the belts checked regularly for

condition and tension in accordance with
the maintenance schedule shown in the
“9. Maintenance and schedules” section.

VARIABLE VOLTAGE CONTROL SYSTEM

DRIVE BELTS

WARNING

Be sure the engine and the ignition
switch are off and that the parking
brake is engaged securely.

CAUTION

Be sure to use the correct socket to
remove the spark plugs. An incorrect
socket can damage the spark plugs.

SDI2020

REPLACING SPARK PLUGS

If replacement is required, it is recommended
you visit an INFINITI retailer for this service.

Iridium-tipped spark plugs

It is not necessary to replace the iridium-
tipped spark plugs as frequently as the
conventional type spark plugs since they will
last much longer. Follow the maintenance
schedule shown in the “9. Maintenance and
schedules” section, but do not reuse them by
cleaning or regapping.

Always replace spark plugs with recom-
mended or equivalent ones.

SDI2549

VK56VD engine

Do-it-yourself

8-19

SPARK PLUGS

AIR CLEANER

8-20

Do-it-yourself

SDI2546

VQ37VHR engine

Remove the retainers

as illustrated and

pull out the filter element

.

The filter element should not be cleaned and
reused. Replace it according to the main-
tenance schedule shown in the “9. Main-
tenance and schedules” section. When
replacing the filter, wipe the inside of the

air cleaner housing and the cover with a
damp cloth.

WARNING

. Operating the engine with the air

cleaner removed can cause you or
others to be burned. The air cleaner
not only cleans the air, it stops flame
if the engine backfires. If it isn’t
there, and the engine backfires, you
could be burned. Do not drive with
the air cleaner removed, and be care-
ful when working on the engine with
the air cleaner removed.

. Never pour fuel into the throttle body

or attempt to start the engine with
the air cleaner removed. Doing so
could result in serious injury.

CLEANING

If your windshield is not clear after using the
windshield washer or if a wiper blade
chatters when running, wax or other materi-
al may be on the blade or windshield.

Clean the outside of the windshield with a
washer solution or a mild detergent. Your
windshield is clean if beads do not form
when rinsing with clear water.

Clean each blade by wiping it with a cloth
soaked in a washer solution or a mild
detergent. Then rinse the blade with clear
water. If your windshield is still not clear
after cleaning the blades and using the
wiper, replace the blades.

Worn windshield wiper blades can damage
the windshield and impair driver vision.

SDI2048

REPLACING

Replace the wiper blades if they are worn.

Before replacing the wiper blades, the wiper
should be in the fully up position to avoid
scratching the engine hood or damaging the
wiper arm. To pull up the wiper arm, see
“Wiper and washer switch” (P.2-32).

1. Pull the wiper arm.

2. Push the release tab

, and then move

the wiper blade down the wiper arm
while pushing the release tab to remove.

3. Insert the new wiper blade onto the

wiper arm until a click sounds.

4. Rotate the wiper blade so the dimple is in

the groove.

CAUTION

. After wiper blade replacement, re-

turn the wiper arm to its original
position;

otherwise it may be damaged when
the hood is opened.

. Make sure the wiper blades contact

the glass; otherwise the arm may be
damaged from wind pressure.

Do-it-yourself

8-21

WINDSHIELD WIPER BLADES

8-22

Do-it-yourself

SDI2362

Be careful not to clog the washer nozzle

.

This may cause improper windshield washer
operation. If the nozzle is clogged, remove
any objects with a needle or small pin

. Be

careful not to damage the nozzle.

If the brakes do not operate properly, it is
recommended you have the brakes checked
by an INFINITI retailer.

SELF-ADJUSTING BRAKES

Your vehicle is equipped with self-adjusting
brakes.

The disc-type brakes self-adjust every time
the brake pedal is applied.

WARNING

Have your brake system checked if the
brake pedal height does not return to
normal. It is recommended you visit an
INFINITI retailer for this service.

BRAKE PAD WEAR WARNING

The disc brake pads have audible wear
warnings. When a brake pad requires repla-
cement, it will make a high pitched scraping
sound when the vehicle is in motion. This
scraping sound will first occur only when the
brake pedal is depressed. After more wear of
the brake pad, the sound will always be
heard even if the brake pedal is not
depressed. Have the brakes checked as soon
as possible if the wear warning sound is
heard.

Under some driving or climate conditions,
occasional brake squeak, squeal or other
noise may be heard. Occasional brake noise
during light to moderate stops is normal and
does not affect the function or performance
of the brake system.

Proper brake inspection intervals should be
followed. For additional information, see the
maintenance schedule shown in the “9.
Maintenance and schedules” section.

BRAKES

SDI2584

SDI2566

ENGINE COMPARTMENT

WARNING

Never use a fuse of a higher or lower
amperage rating than that specified on
the fuse box cover. This could damage
the electrical system or electronic con-
trol units or cause a fire.

If any electrical equipment does not operate,
check for an open fuse.

1. Be sure the ignition switch is pushed to

the OFF or LOCK position and the
headlight switch is turned to OFF.

2. Open the engine hood and remove the

cover on the battery and the fuse/fusible
link holder.

3. Remove the fuse/fusible link holder

cover.

4. Remove the fuse with the fuse puller.

SDI1754

5. If the fuse is open

, replace it with a

new fuse

. Spare fuses are stored in the

passenger compartment fuse box.

6. If a new fuse also opens, have the

electrical system checked and repaired.
It is recommended you visit an INFINITI
retailer for this service.

The holder

also contains the fuses. It is

recommended you visit an INFINITI retailer
for checking and/or replacing.

Do-it-yourself

8-23

FUSES

8-24

Do-it-yourself

Fusible links

If any electrical equipment does not operate
and fuses are in good condition, check the
fusible links. If any of these fusible links are
melted, replace only with genuine INFINITI
parts.

SDI2034

PASSENGER COMPARTMENT

CAUTION

Never use a fuse of a higher or lower
amperage rating than that specified on
the fuse box cover. This could damage
the electrical system or cause a fire.

If any electrical equipment does not operate,
check for an open fuse.

1. Be sure the ignition switch is pushed to

the OFF or LOCK position and the
headlight switch is turned to OFF.

2. Open the fuse box lid.

3. Remove the fuse with the fuse puller

.

4. If the fuse is open, replace it with a new

fuse.

5. If a new fuse also opens, have the

electrical system checked and repaired.
It is recommended you visit an INFINITI
retailer for this service. Spare fuses are
stored in the fuse box.

CAUTION

Be careful not to allow children to
swallow the battery and removed parts.

SDI2451

To replace the battery:

1. Release the lock knob at the back of the

Intelligent Key and remove the mechan-
ical key.

2. Insert a flat-blade screwdriver wrapped

with a cloth into the slit of the corner and
twist it to separate the upper part from

the lower part.

3. Replace the battery with a new one.

Recommended battery:

CR2025 or equivalent

.

Do not touch the internal circuit and

electric terminals as it could cause a
malfunction.

.

Hold the battery by the edges. Hold-

ing the battery across the contact
points will seriously deplete the sto-
rage capacity.

.

Make sure that the + side faces the

bottom of the case.

Do-it-yourself

8-25

INTELLIGENT KEY BATTERY
REPLACEMENT

8-26

Do-it-yourself

SDI2452

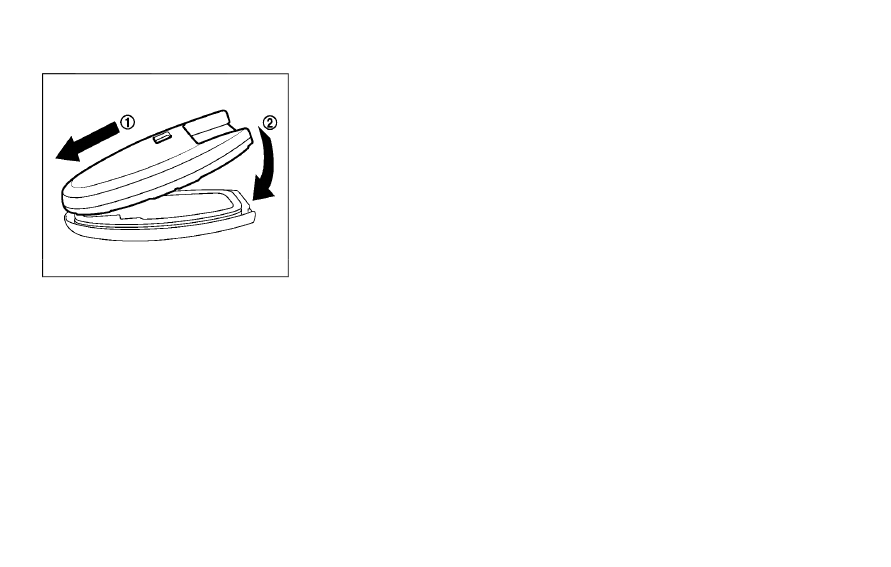

4. Align the tips of the upper and lower

parts, and then push them together until
it is securely closed.

5. Operate the buttons to check its opera-

tion.

If you need any assistance for replacement,
it is recommended you visit an INFINITI
retailer for this service.

FCC Notice:

For USA:

This device complies with Part 15 of the
FCC Rules. Operation is subject to the
following two conditions: (1) This device
may not cause harmful interference, and (2)
this device must accept any interference

received, including interference that may
cause undesired operation.

NOTE:

Changes or modifications not expressly
approved by the party responsible for
compliance could void the user’s authority
to operate the equipment.

For Canada:

This device complies with Industry Canada
licence-exempt RSS standard(s). Operation
is subject to the following two conditions:
(1) this device may not cause interference,
and (2) this device must accept any inter-
ference, including interference that may
cause undesired operation of the device.

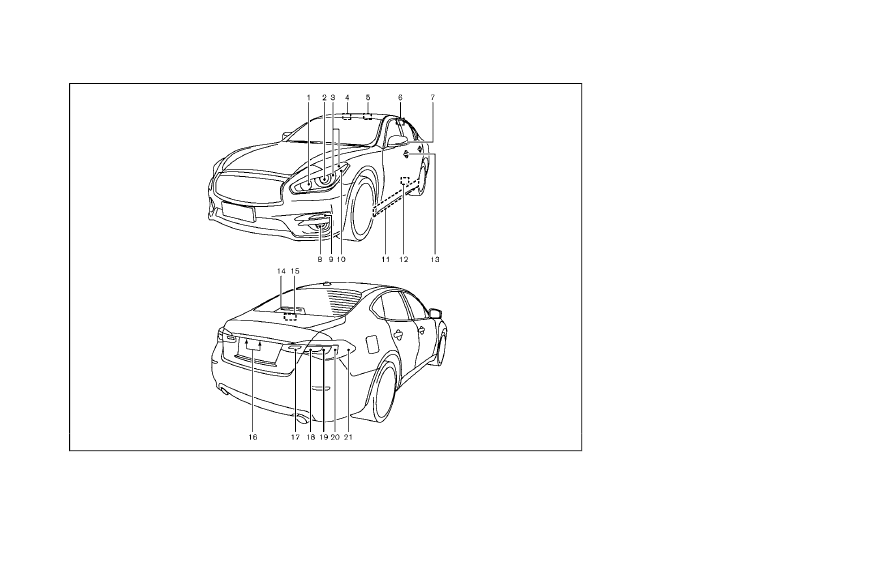

JVM0645X

1.

Headlight (high-beam)

2.

Headlight (low-beam)

3.

Parking light/daytime running light

4.

Map light

5.

Rear spot light (if so equipped)

6.

Rear personal light (if so equipped)

7.

Side turn signal light

8.

Fog light

9.

Front turn signal light

10. Front side marker light
11. Illuminated kick plate (if so equipped)
12. Step light
13. Courtesy light
14. High-mounted stop light
15. Trunk light
16. License plate light
17. Back-up light
18. Rear turn signal light
19. Stop light
20. Tail light
21. Rear side marker light

Fog may temporarily form inside the lens of
the exterior lights in the rain or in a car wash.
A temperature difference between the inside
and the outside of the lens causes the fog.
This is not a malfunction. If large drops of
water collect inside the lens, it is recom-
mended you visit an INFINITI retailer for

Do-it-yourself

8-27

LIGHTS

8-28

Do-it-yourself

servicing.

HEADLIGHTS

If replacement is required, it is recommended
you visit your INFINITI retailer for this
service.

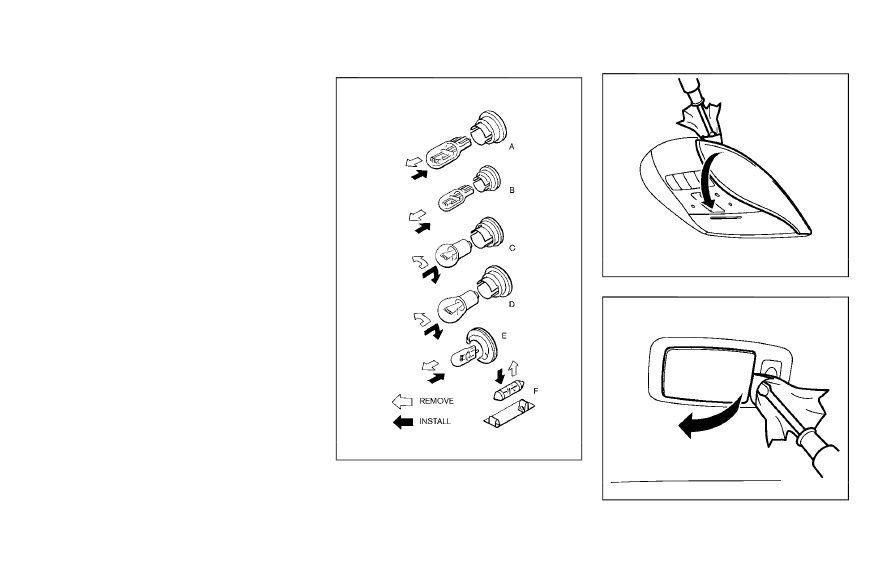

EXTERIOR AND INTERIOR LIGHTS

Item

Wattage (W)

Bulb No.

Headlight*

High beams

LED

—

Low beams

LED

—

Front turn signal light*

LED

—

Front fog light*

LED

—

Parking light*

LED

—

Side turn signal light*

LED

—

Side marker light*

LED

—

Rear combination light*

back-up

LED

—

turn signal

21

W21W

stop/tail/side marker

LED

—

License plate light*

5

W5W

Map light

8

—

Rear personal light (if so equipped)

8

—

Rear spot light (if so equipped)

10

—

Vanity mirror light*

2

—

Illuminated kick plate (if so equipped)*

LED

—

Step light*

5

—

Trunk light*

3.4

—

Courtesy light*

LED

—

High-mounted stop light*

LED

—

*: It is recommended you visit an INFINITI retailer for replacement.

NOTE: It is recommended that you check with the Parts Department at an INFINITI retailer
for the latest information about parts.

Replacement procedures

All other lights are either type A, B, C, D, E or
F. When replacing a bulb, first remove the
lens and/or cover.

SDI1679

SDI2550

Map light

SDI2031

Rear personal light (if so equipped)

Do-it-yourself

8-29

8-30

Do-it-yourself

JVM0120X

Rear spot light (if so equipped)

If you have a flat tire, see “Flat tire” (P.6-3).

TIRE PRESSURE

Tire Pressure Monitoring System
(TPMS)

This vehicle is equipped with the Tire
Pressure Monitoring System (TPMS). It
monitors tire pressure of all tires except the
spare. When the low tire pressure warning
light is lit and the CHECK TIRE PRESSURE
warning appears in the vehicle information
display, one or more of your tires is sig-
nificantly under-inflated.

The TPMS will activate only when the
vehicle is driven at speeds above 16 MPH
(25 km/h). Also, this system may not detect
a sudden drop in tire pressure (for example a
flat tire while driving).

For more details, see “Low tire pressure
warning light” (P.2-14), “Tire Pressure Mon-
itoring System (TPMS)” (P.5-5) and “Tire
Pressure Monitoring System (TPMS)” (P.6-
3).

Tire inflation pressure
Check the pressure of the tires (in-
cluding the spare) often and always
prior to long distance trips. The
recommended tire pressure specifica-
tions are shown on the Tire and

Loading Information label under the
“Cold Tire Pressure” heading. The Tire
and Loading Information label is
affixed to the driver side center pillar.
Tire pressures should be checked
regularly because:
. Most tires naturally lose air over

time.

. Tires can lose air suddenly when

driven over potholes or other ob-
jects or if the vehicle strikes a curb
while parking.

The tire pressures should be checked
when the tires are cold. The tires are
considered COLD after the vehicle
has been parked for 3 or more hours,
or driven less than 1 mile (1.6 km) at
moderate speeds.
Incorrect tire pressure, including un-
der inflation, may adversely affect
tire life and vehicle handling.

WARNING

. Improperly inflated tires can fail

suddenly and cause an accident.

WHEELS AND TIRES

. The Gross Vehicle Weight rat-

ing (GVWR) is located on the F.
M.V.S.S./C.M.V.S.S. label. The
vehicle weight capacity is indi-
cated on the Tire and Loading
Information label. Do not load
your vehicle beyond this capa-
city. Overloading your vehicle
may result in reduced tire life,
unsafe operating conditions
due to premature tire failure,
or unfavorable handling char-
acteristics and could also lead
to a serious accident. Loading
beyond the specified capacity
may also result in failure of
other vehicle components.

. Before taking a long trip, or

whenever you heavily load your
vehicle, use a tire pressure
gauge to ensure that the tire
pressures are at the specified
level.

. For additional information re-

garding tires, refer to “Impor-
tant Tire Safety Information”
(US) or “Tire Safety Informa-

tion” (Canada) in the Warranty
Information Booklet.

Do-it-yourself

8-31

8-32

Do-it-yourself

SDI2567

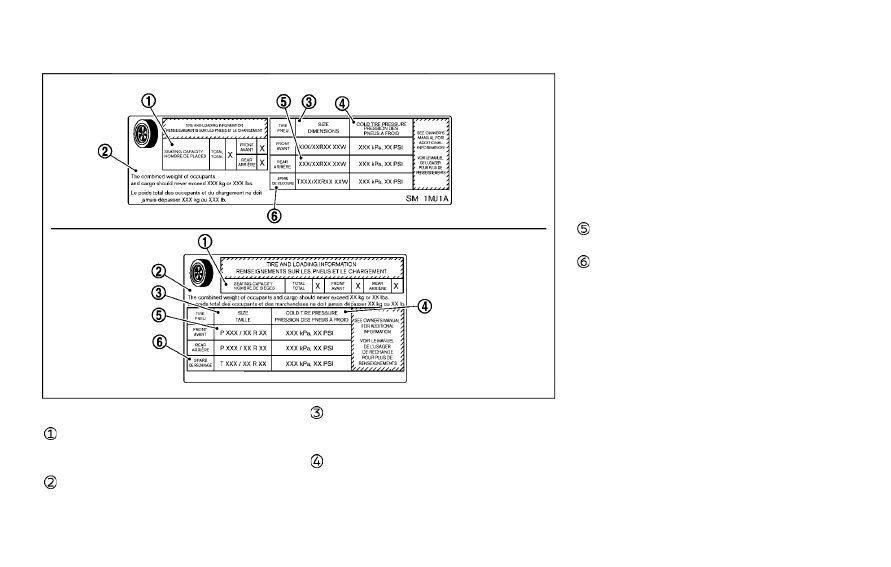

Tire and Loading Information label

Seating capacity: The maximum
number of occupants that can be
seated in the vehicle.
Vehicle load limit: See “Vehicle
loading information” (P.10-18).

Original size: The size of the tires
originally installed on the vehicle
at the factory.
Cold tire pressure: Inflate the
tires to this pressure when the
tires are cold. Tires are consid-
ered COLD after the vehicle has

been parked for 3 or more hours,
or driven less than 1 mile (1.6 km)
at moderate speeds. The recom-
mended cold tire inflation is set
by the manufacturer to provide
the best balance of tire wear,
vehicle handling, driveability, tire
noise, etc., up to the vehicle’s
GVWR.
Tire size — see “Tire labeling”
(P.8-34).
Spare tire size or compact spare
tire size (if so equipped)

SDI1949

Checking the tire pressure
1. Remove the valve stem cap from

the tire.

2. Press the pressure gauge squarely

onto the valve stem. Do not press
too hard or force the valve stem
sideways, or air will escape. If the
hissing sound of air escaping from
the tire is heard while checking the
pressure, reposition the gauge to
eliminate this leakage.

3. Remove the gauge.

4. Read the tire pressure on the

gauge stem and compare it to the
specification shown on the Tire
and Loading Information label.

5. Add air to the tire as needed. If too

much air is added, press the core of
the valve stem briefly with the tip
of the gauge stem to release
pressure. Recheck the pressure
and add or release air as needed.

6. Install the valve stem cap.
7. Check the pressure of all other

tires, including the spare.

SIZE

COLD

TIRE IN-

FLA-

TION

PRES-

SURE

FRONT

ORIGI-

NAL

TIRE

P245/50R18
99V

230 kPa,
33 PSI

245/40R20
95W

230 kPa,
33 PSI

245/40R20
95V

230 kPa,
33 PSI

REAR

ORIGI-

NAL

TIRE

P245/50R18
99V

230 kPa,
33 PSI

245/40R20
95W

230 kPa,
33 PSI

245/40R20
95V

230 kPa,
33 PSI

SPARE

TIRE

T165/80D17

420 kPa,
60 PSI

T155/80D18

420 kPa,
60 PSI

Do-it-yourself

8-33
