Многофункциональный переключатель
Снятие и установка
При снятии многофункционального переключателя на автомобилях, оборудованных подушкой безопасности, будьте осторожны и выполняйте следующие условия.
|
|
- Не разбирайте ни один из компонентов вспомогательной системы безопасности SRS. Разборка компонентов может вывести систему безопасности из строя.
- Исключите попадание на подушку безопасности растворителей или очищающих веществ.
- Транспортируйте воздушную подушку безопасности отдельно, мешком вверх.
- Если любой компонент SRS упал или на нем имеются трещины, вмятины или другие дефекты в корпусе, кронштейне или разъеме, замените их на новые.
- При транспортировке не помещайте руки на подушку безопасности.
- Не нагревайте блок подушки безопасности до температур выше 93°C.
- После развертывания подушки безопасности замените спиральную пружину датчика на новую.
- Перед установкой спиральной пружины датчика подушки безопасности совместите метку и указатель нейтрального положения пружины датчика, предварительно установив передние колеса для движения прямо вперед. Если метка спиральной пружины не совмещена должным образом, рулевое колесо не сможет полностью поворачиваться или провод спиральной пружины будет поврежден, затрудняя нормальную работу SRS.
|
|
|
|

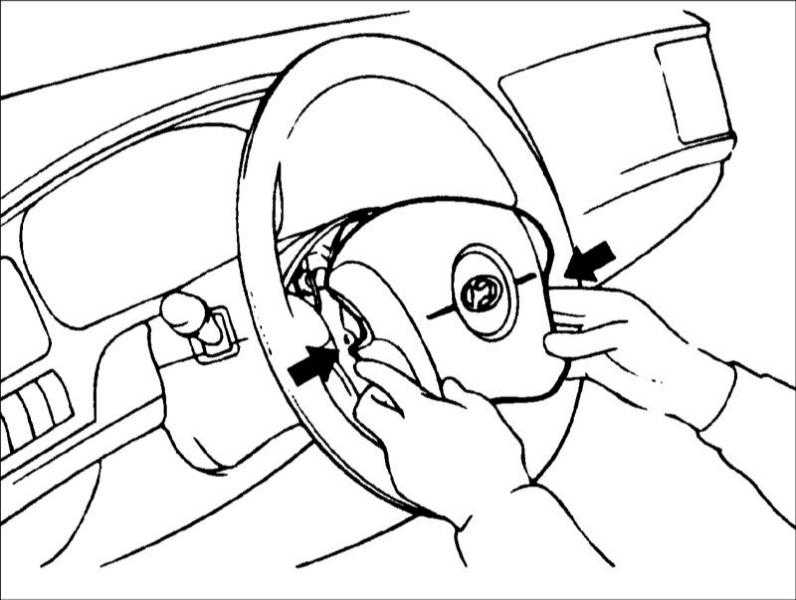

- Снимите подушку безопасности водителя.
|
|

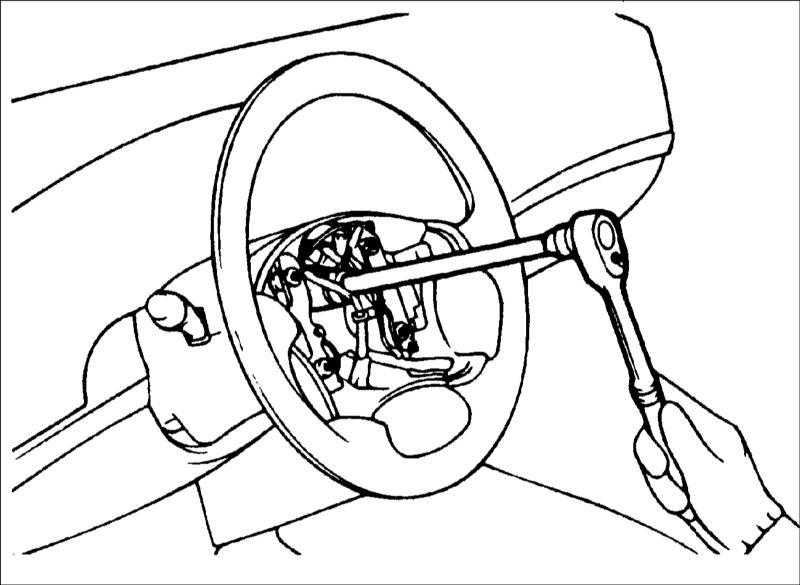

- Снимите рулевое колесо.
|

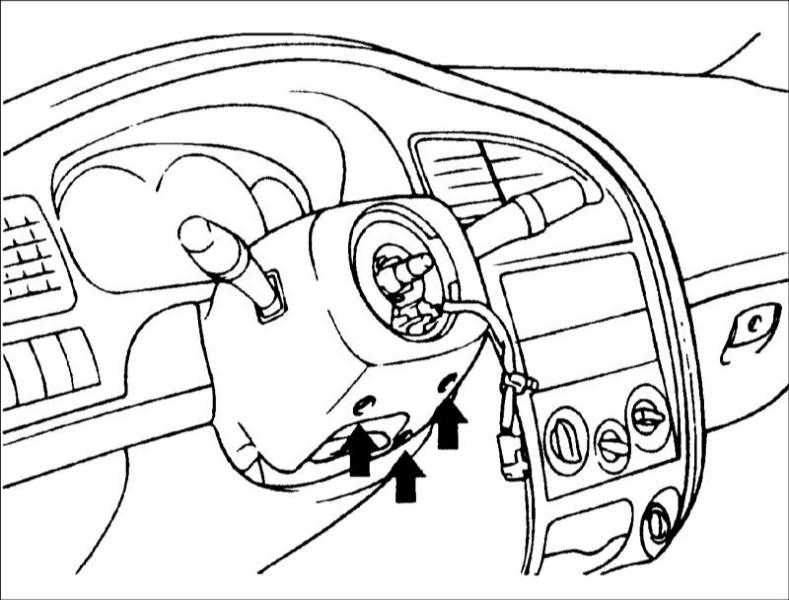

- Выверните винты и снимите верхний и нижний кожухи рулевой колонки.
- Выверните винты и снимите многофункциональный переключатель.
|
- Установка проводится в последовательности, обратной снятию.
|
|
|
Проверка

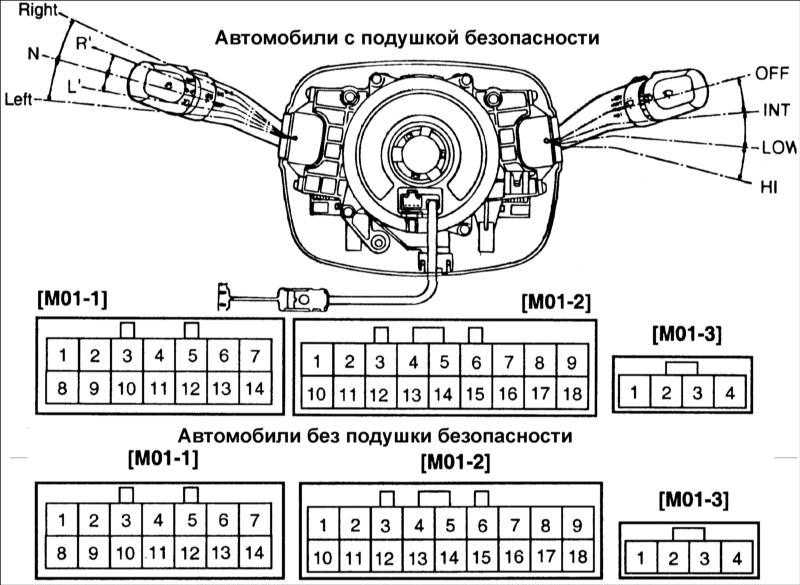

С многофункциональным переключателем в каждом положении проверьте проводимость между соответствующими контактами разъемов. Если проводимость не соответствует требуемой, замените многофункциональный переключатель.

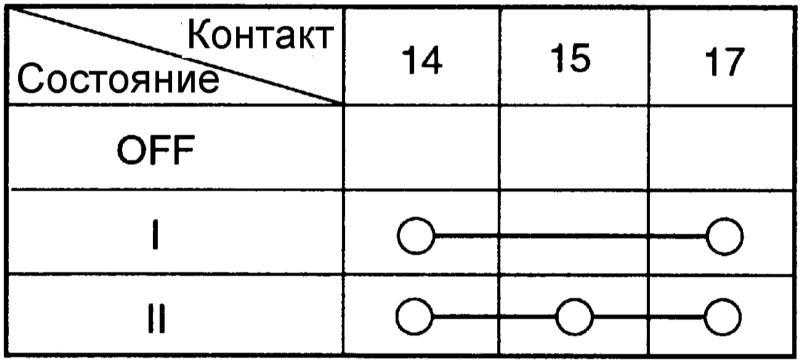

Переключатель освещения
(разъем M01–2)

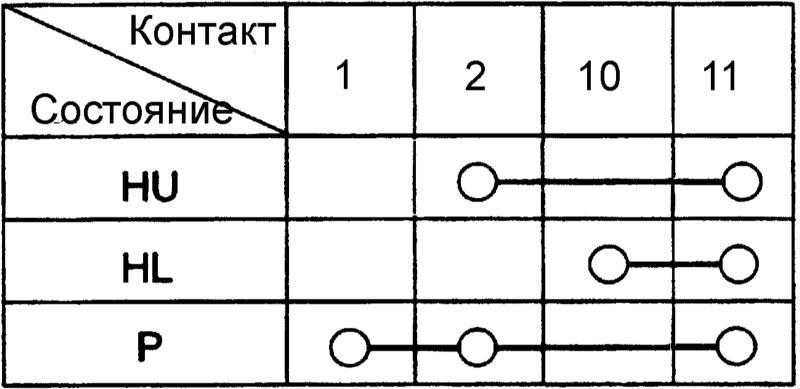

Переключатель света фар
(разъем M01–2)
HU: дальний свет фар
HL: ближний свет фар
P: габаритное освещение

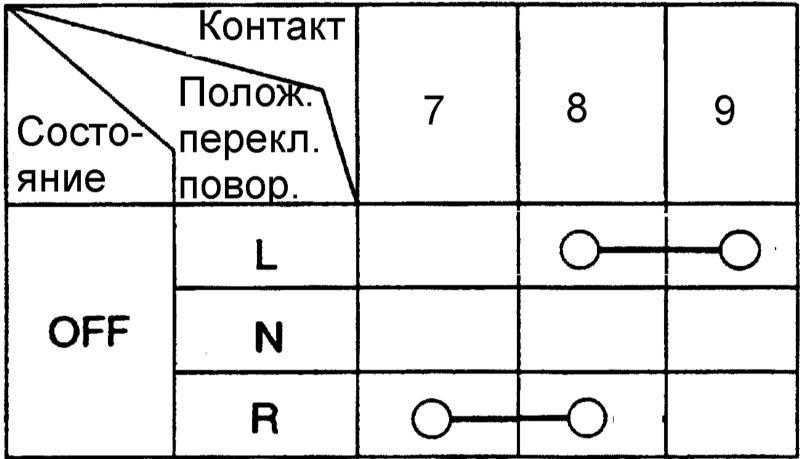

Переключатель поворота (разъем M01–2)

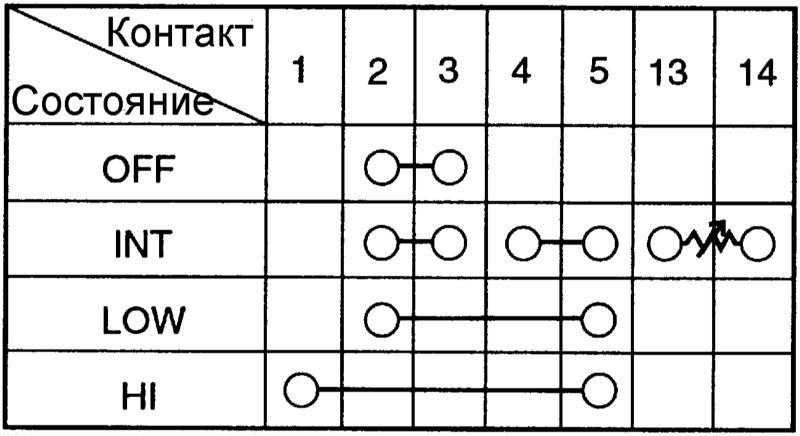

Переключатель стеклоочистителя (разъем M01–1)

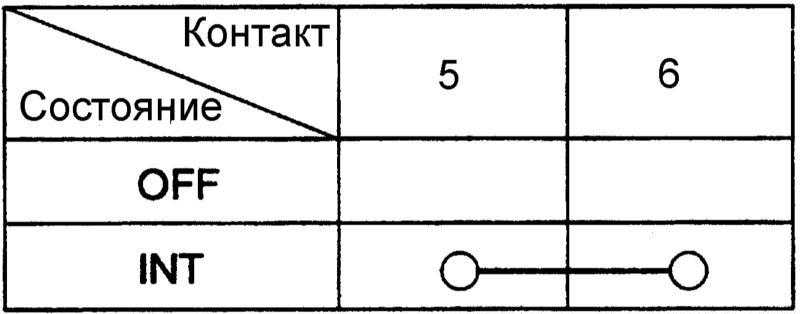

Переключатель стеклоомывателя (разъем M01–1)
Переключатель передних противотуманных фар (разъем M01–2)
