Хендай Элантра. Генератор дизельного двигателя



Хендай Элантра. Генератор дизельного двигателя

Генератор дизельного двигателя

19.8 Генератор дизельного двигателя Хендай Элантра

Генератор дизельного двигателя

19.8 Генератор дизельного двигателя Хендай Элантра

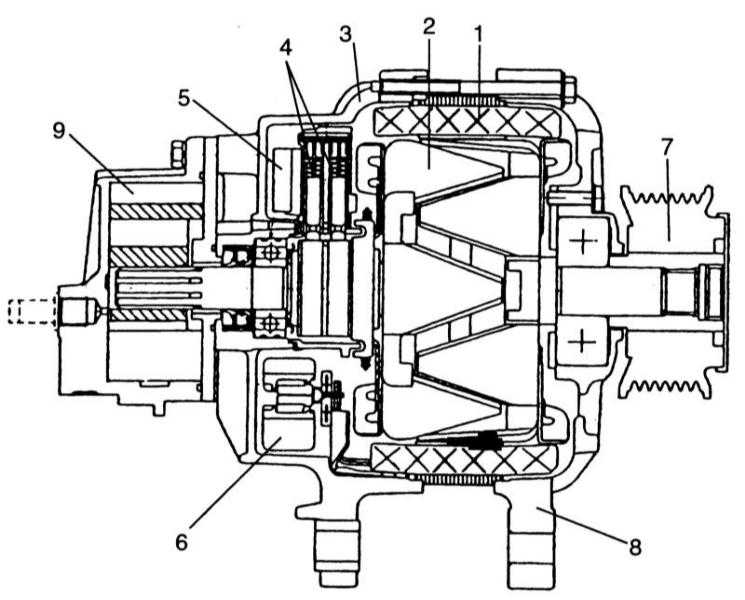

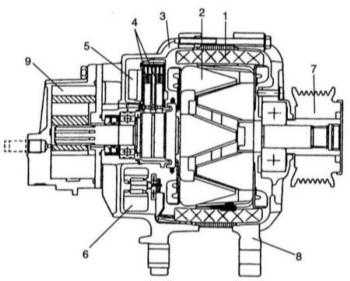

1 – статор
2 – ротор
3 – задняя крышка
4 – щетка
5 – электронный регулятор напряжения

6 – выпрямитель
7 – шкив
8 – передняя крышка
9 – вакуумный насос


19.8 Генератор дизельного двигателя Хендай Элантра

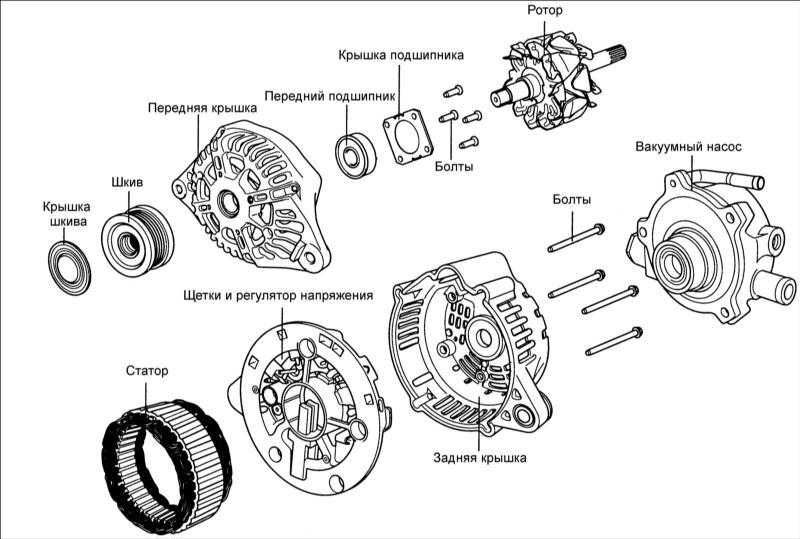

Разборка

19.8 Генератор дизельного двигателя Хендай Элантра

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите со шкива крышку.
19.8 Генератор дизельного двигателя Хендай Элантра

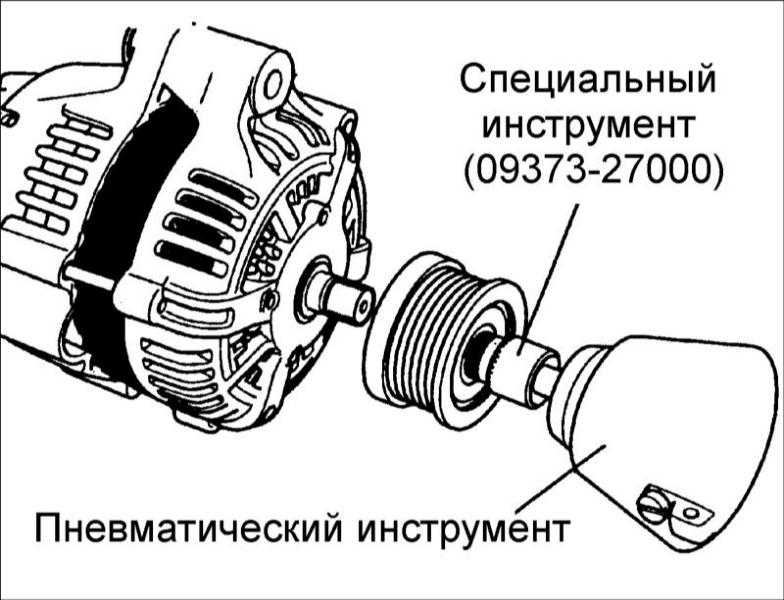

  1. Специальным инструментом снимите шкив.
19.8 Генератор дизельного двигателя Хендай Элантра

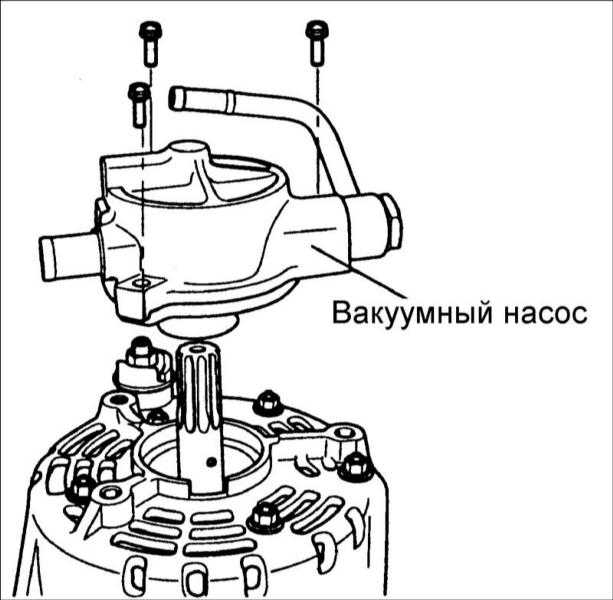

  1. Выверните три болта и снимите вакуумный насос.
19.8 Генератор дизельного двигателя Хендай Элантра

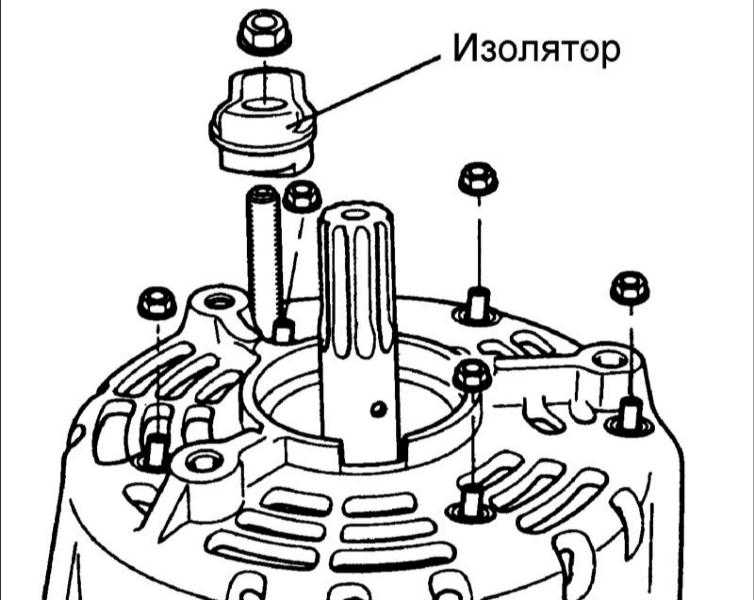

  1. Выверните гайки крепления клеммы «В» к задней крышке, снимите изолятор и выверните пять болтов крепления задней крышки.
19.8 Генератор дизельного двигателя Хендай Элантра

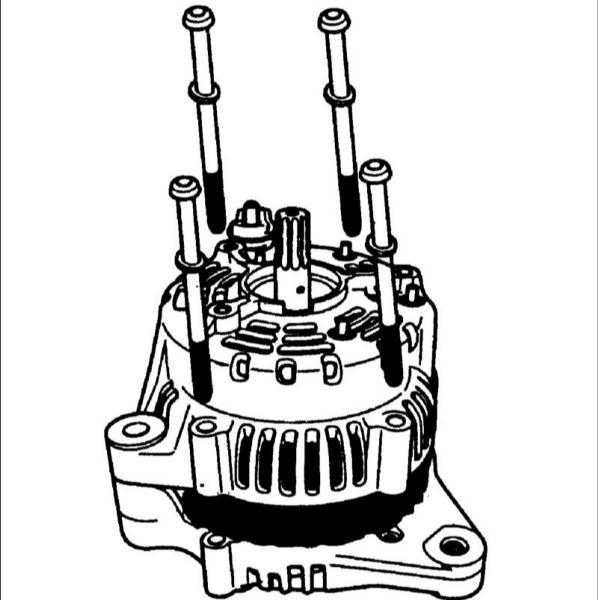

  1. Выверните четыре стяжных болта и снимите заднюю крышку.
19.8 Генератор дизельного двигателя Хендай Элантра

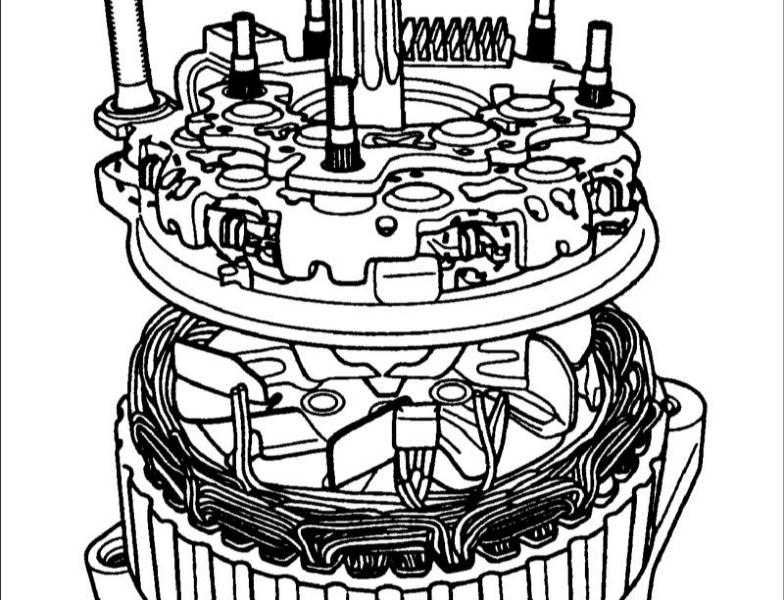

  1. Если необходимо снять регулятор напряжения, отпаяйте четыре провода статора от диодов выпрямителя.
19.8 Генератор дизельного двигателя Хендай Элантра

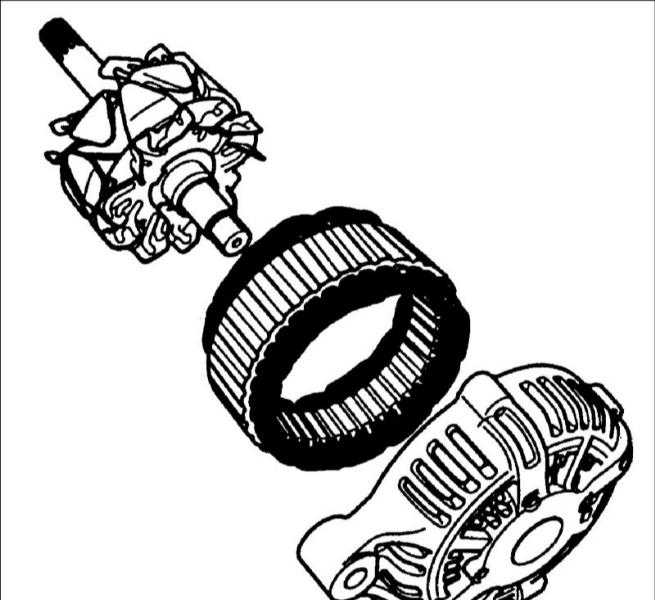

  1. Отделите ротор, статор и переднюю крышку.

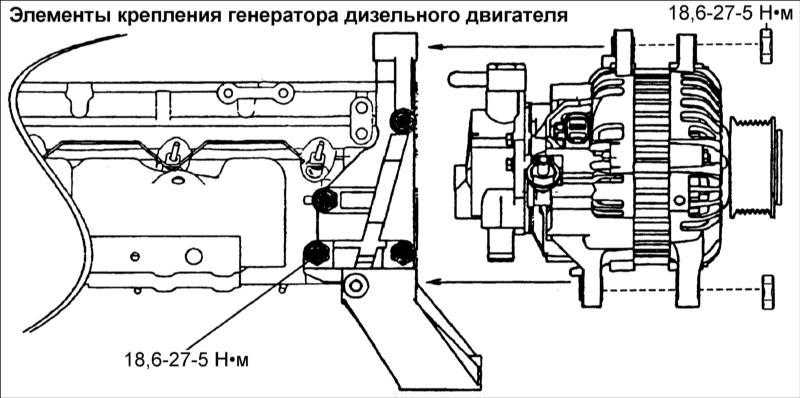

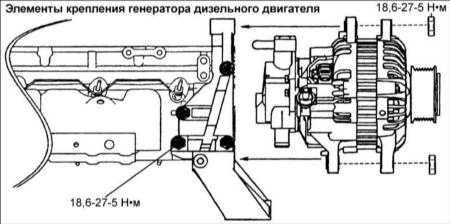

Установка

Перед установкой подсоедините к генератору масляный шланг.

После установки генератора подсоедините масляный шланг к патрубку со стороны масляного поддона.

Зажмите хомут крепления шланга на прямой части патрубка.

После установки масляной трубки не перегибайте и не приводите в контакт с блоком цилиндров масляную трубку.
