Хендай Матрикс. Снятие, проверка и установка рулевой колонки и вала
Хендай Матрикс. Снятие, проверка и установка рулевой колонки и вала
Снятие

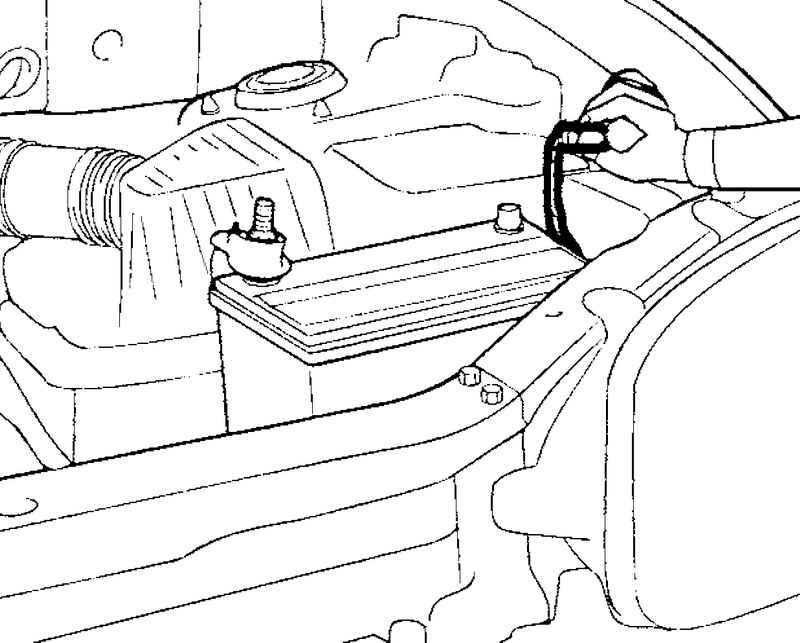

Рис. 5.13 . Отсоединение провода от отрицательной клеммы аккумуляторной батареи
Отсоедините провод от отрицательной клеммы аккумуляторной батареи (
рис. 5.13 ).

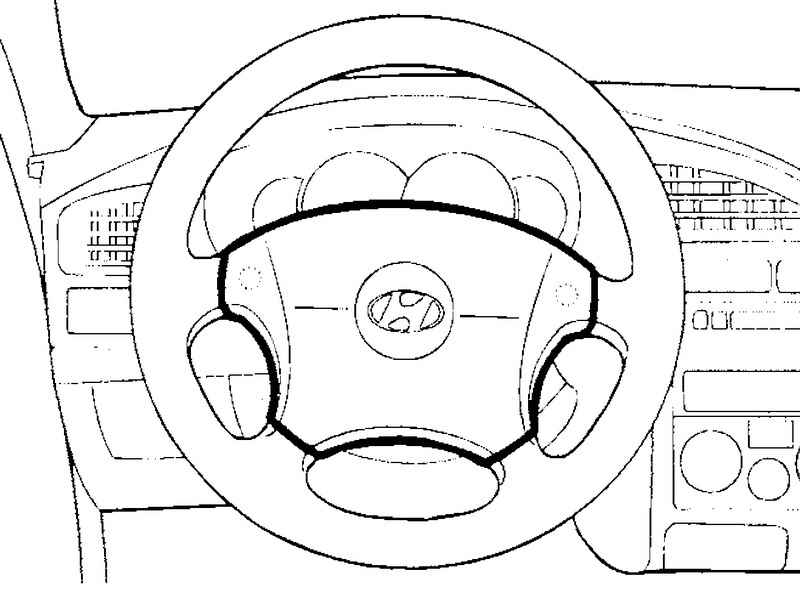

Снимите модуль подушки безопасности водителя (
рис. 5.14 ).
ПРИМЕЧАНИЕ
На моделях без подушки безопасности водителя снимите накладку выключателя звукового сигнала.

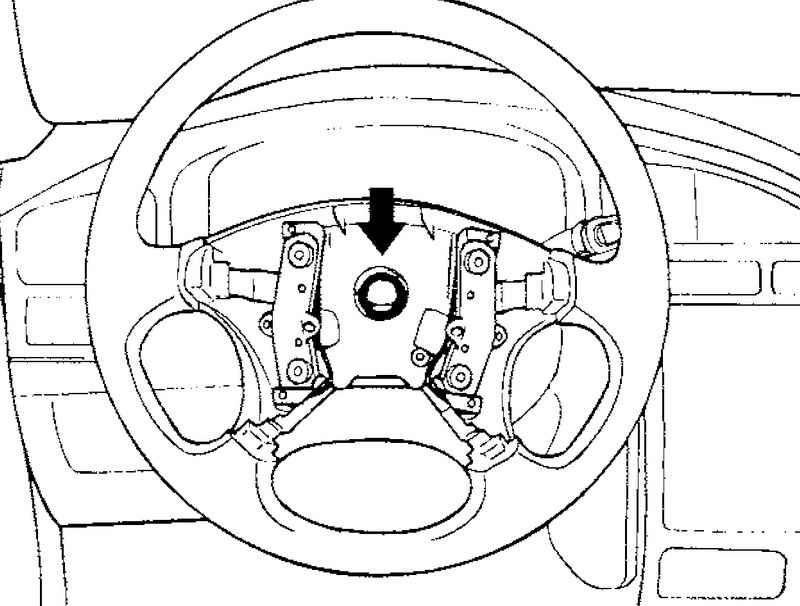

Отверните самоконтрящуюся гайку крепления рулевого колеса (
рис. 5.15 ).

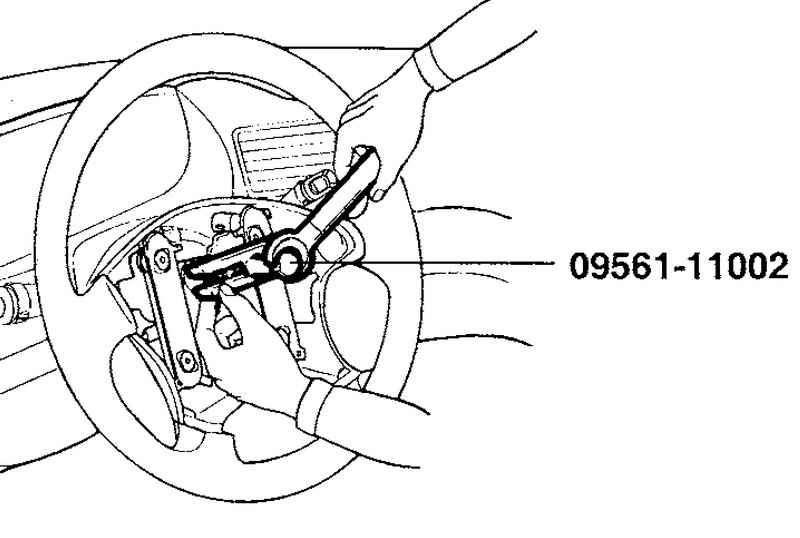

Нанесите установочные метки относительного положения вала рулевого управления и рулевого колеса, затем снимите рулевое колесо с помощью специального инструмента (
рис. 5.16 ).

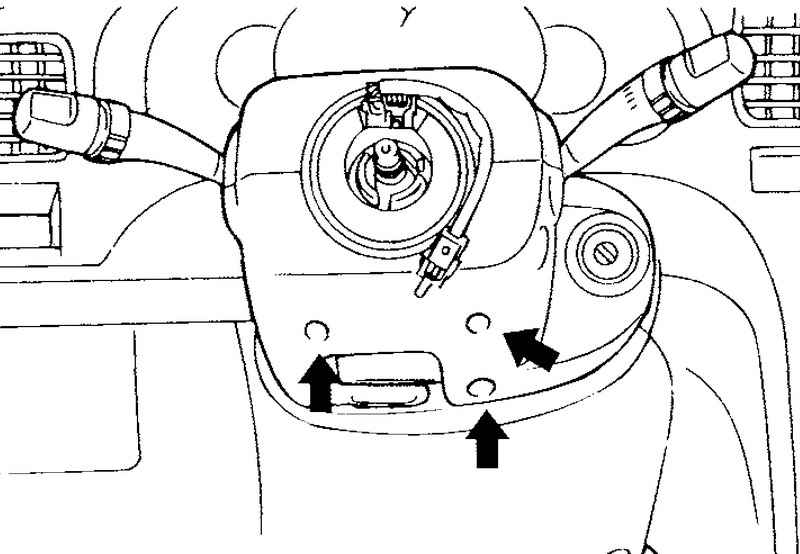

Рис. 5.17 . Болты крепления верхнего и нижнего кожухов рулевой колонки
Снимите верхний и нижний кожухи рулевой колонки (
рис. 5.17 ).

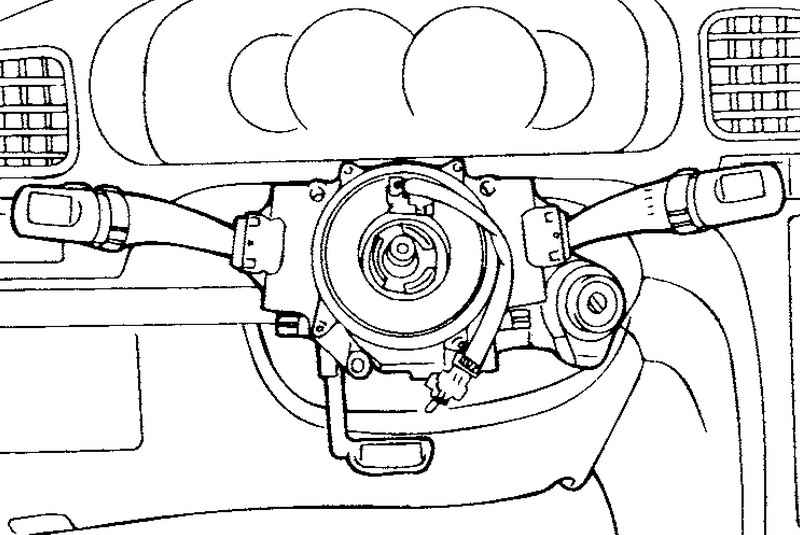

Рис. 5.18 . Разъемы подрулевого комбинированного переключателя
Отсоедините разъемы от подрулевого комбинированного переключателя (
рис. 5.18 ).

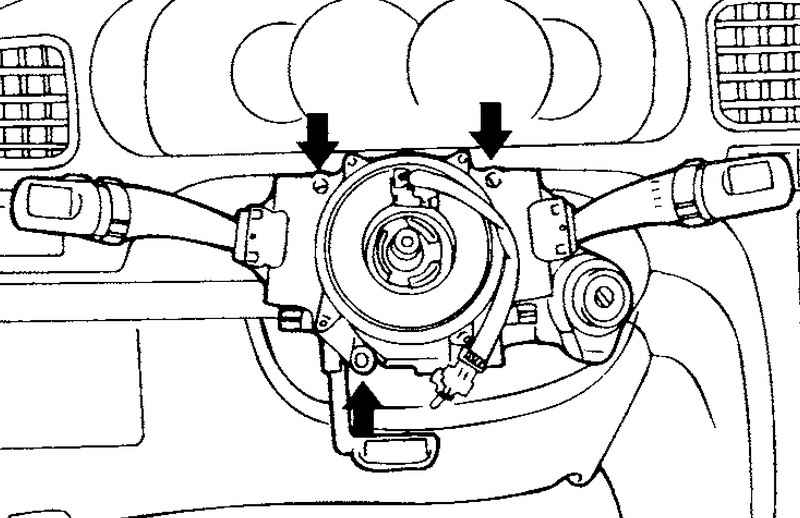

Рис. 5.19 . Болты крепления подрулевого комбинированного переключателя
Отверните три болта крепления, показанные на рисунке
5.19 , затем снимите подрулевой комбинированный переключатель в сборе.

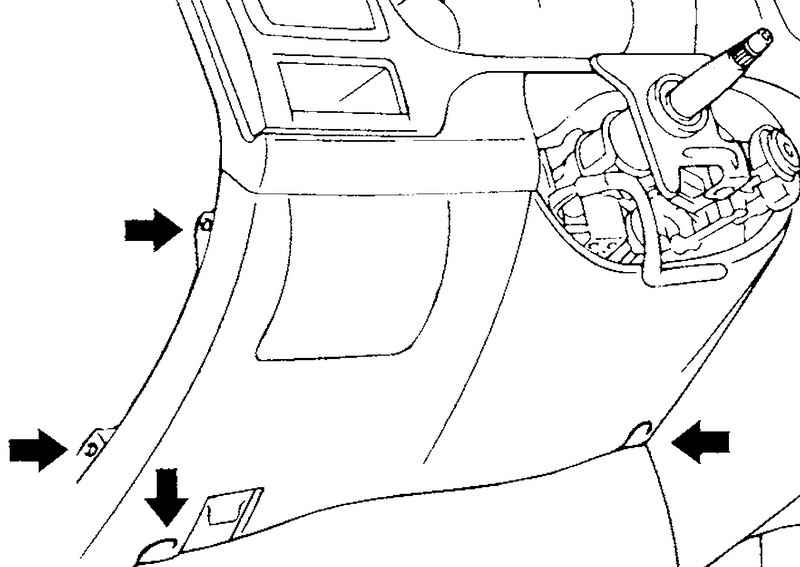

Рис. 5.20 . Винты крепления нижней крышки панели приборов
Отверните четыре винта крепления, показанные на рисунке
5.20 , и снимите нижнюю крышку панели приборов.

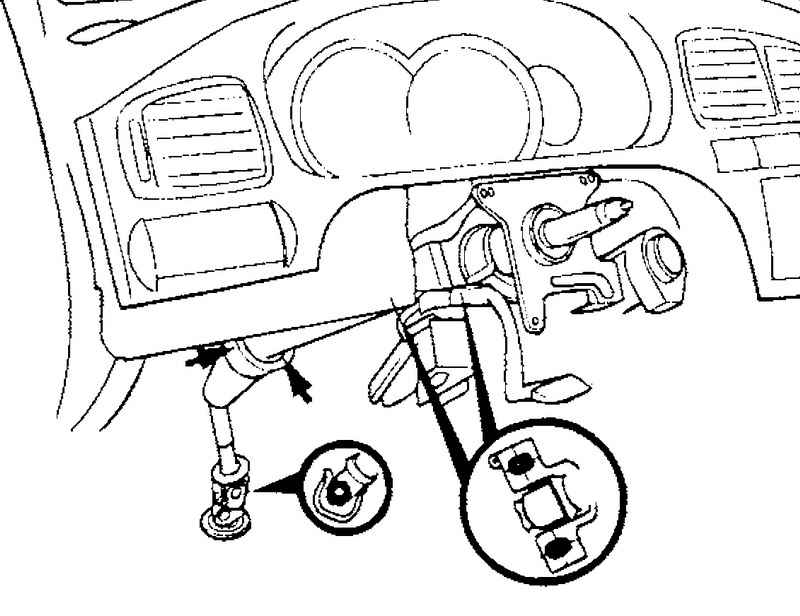

Рис. 5.21 . Болты крепления рулевой колонки в сборе и карданного вала рулевого управления
Отверните пять болтов крепления рулевой колонки в сборе и карданного вала рулевого управления, показанные на рисунке
5.21 .

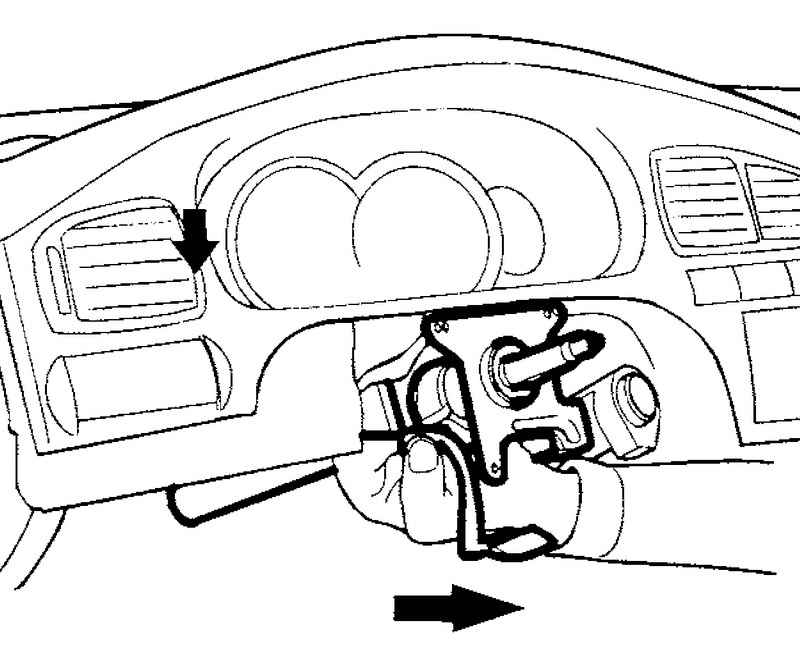

Рис. 5.22 . Снятие рулевой колонки и вала рулевого управления
Отверните болты и гайки крепления, затем снимите рулевую колонку и вал рулевого управления в сборе (
рис. 5.22 ).
Проверка
Проверьте вал рулевого управления на отсутствие деформации и повреждений.
Проверьте места соединений на отсутствие чрезмерного люфта, повреждений и заедания (плавность перемещения).
Проверьте подшипники карданных шарниров рулевого управления на отсутствие износа и повреждений.
Установка
Установка производится в порядке, обратном снятию.
