Хендай Матрикс. Разборка, проверка и сборка амортизаторной стойки
Хендай Матрикс. Разборка, проверка и сборка амортизаторной стойки

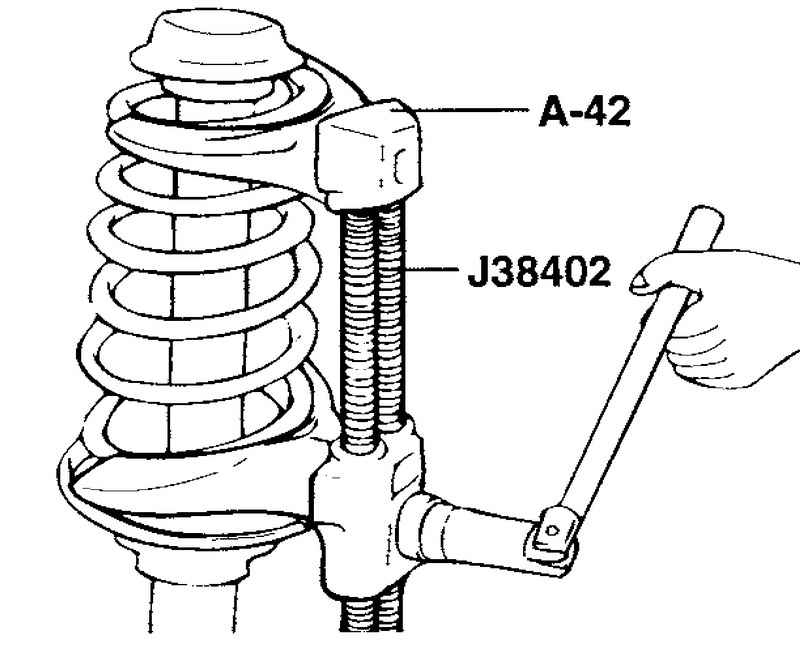

С помощью специального инструмента (J38402, А-42) сожмите пружину стойки так, чтобы воздействие на чашки пружины было минимальным (
рис. 4.19 ).
ПРИМЕЧАНИЕ
Не применяйте пневматический инструмент (ударный гайковерт).
Отверните гайку верхнего конца штока амортизатора.
Снимите демпфирующую опору стойки, верхнюю чашку пружины, пружину и защитный чехол с передней стойки в сборе.
Проверка
Проверьте подшипник демпфирующей опоры стойки на отсутствие износа или повреждения.
Проверьте резиновые детали на отсутствие повреждений или ухудшения технического состояния.
Проверьте пружину на отсутствие износа или деформации (проседание и снижение жесткости).

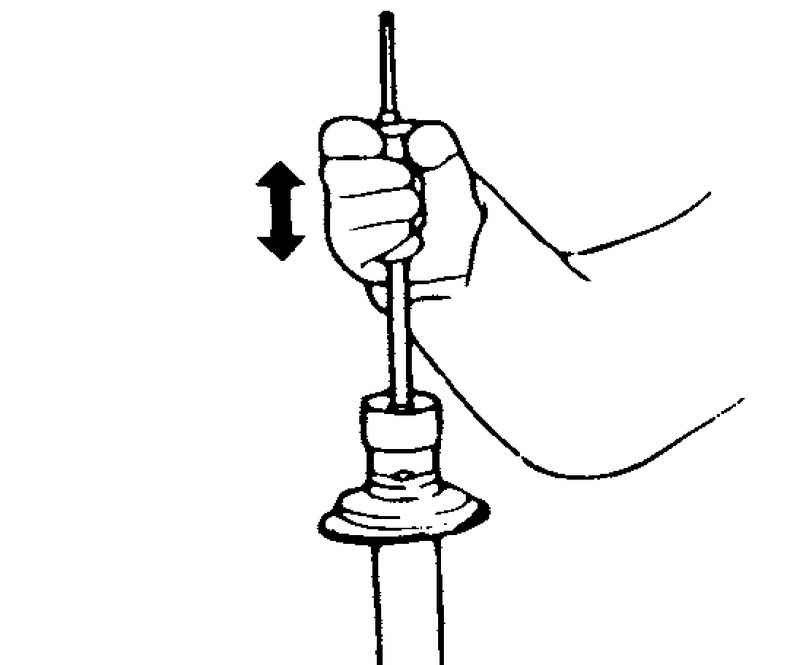

Проверьте амортизатор на отсутствие ненормального сопротивления перемещению штока и постороннего шума (
рис. 4.20 ).
Утилизация стойки
Выдвиньте шток амортизатора до упора.

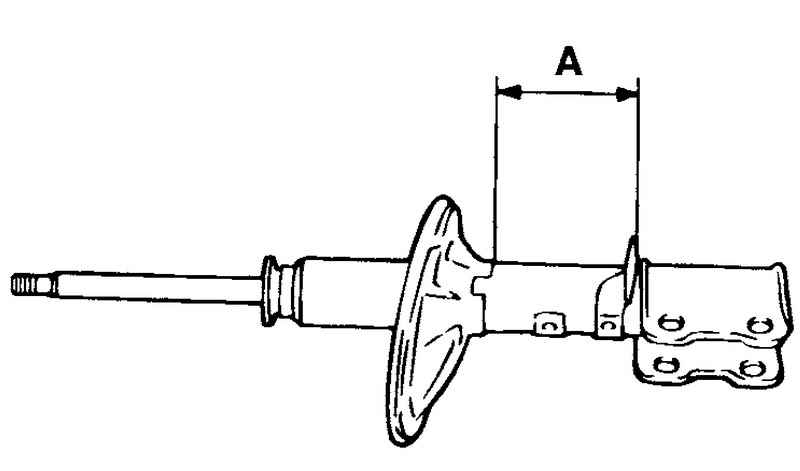

Просверлите отверстие в месте, отмеченном «А» на рисунке
4.21 , и выпустите газ из амортизатора.
ВНИМАНИЕ
Сам по себе газ безвреден, однако при его выходе из отверстия может вылететь стружка, оставшаяся после сверления, поэтому будьте осторожны.
Сборка

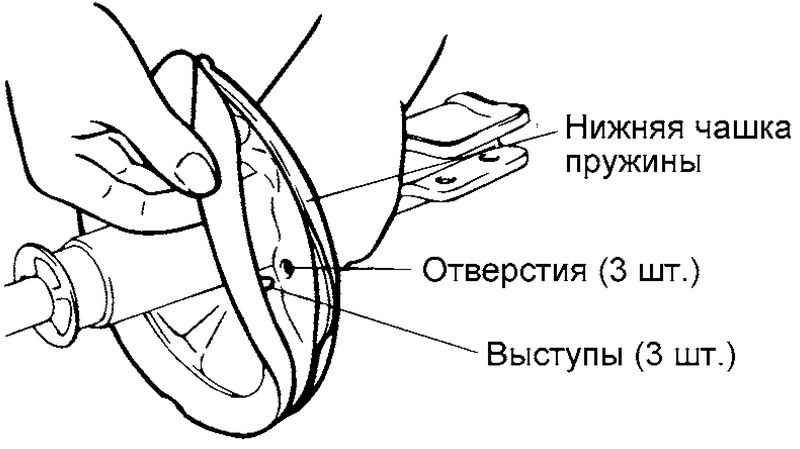

Рис. 4.22 . Установка нижней проставки пружины
Установите нижнюю проставку пружины так, чтобы выступы на ней были совмещены с отверстиями в нижней чашки пружины (
рис. 4.22 ).
Установите защитный чехол на амортизатор.
С помощью специального инструмента (J38402, А-42) сожмите пружину.
После полного сжатия пружины установите ее на амортизатор.
ПРИМЕЧАНИЕ
Устанавливайте пружину так, чтобы идентификационная метка была расположена со стороны поворотного кулака.

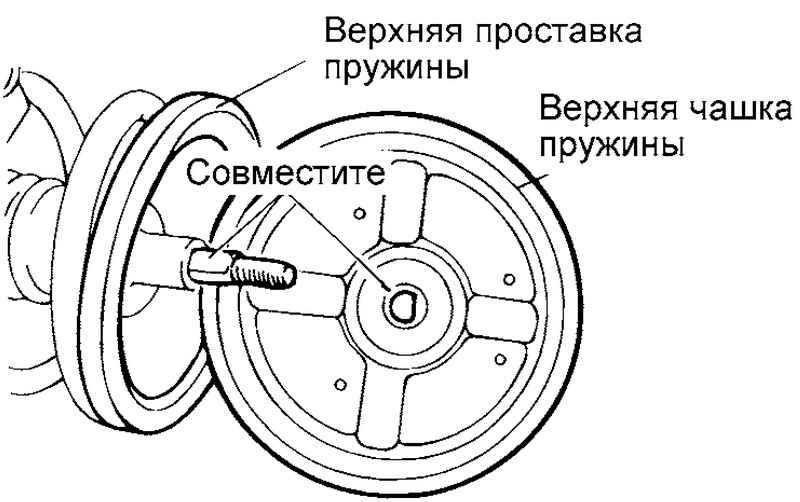

Рис. 4.23 . Установка верхней чашки пружины и демпфируюущей опоры стойки
Выдвиньте шток амортизатора до упора, установите верхнюю чашку пружины и демпфируюущую опору стойки в сборе (
рис. 4.23 ).
ПРИМЕЧАНИЕ
Совместите плоскую часть D-образного отверстия верхней чашки пружины с лыской безрезьбовой части штока амортизатора.

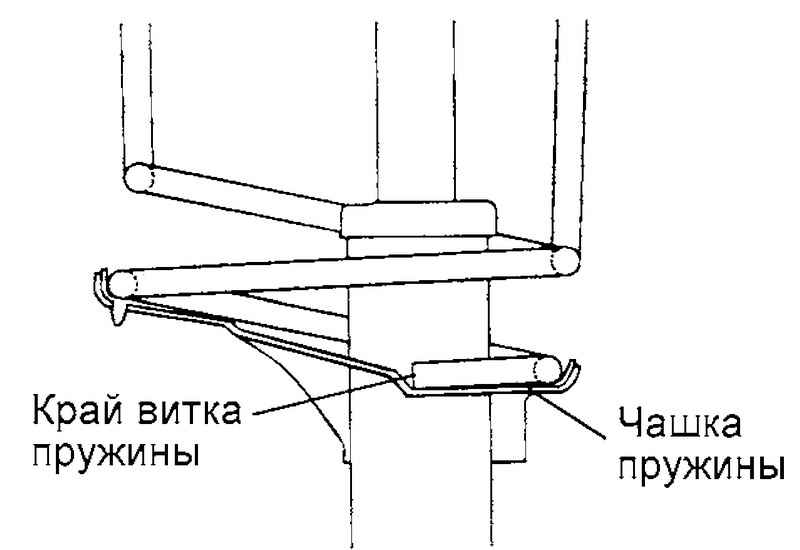

Совместите верхний и нижний витки пружины с соответствующими выемками на верхней и нижней чашках пружины стойки, затем временно затяните самоконтрящуюся гайку (
рис. 4.24 ).
Снимите специальный инструмент.
Затяните самоконтрящуюся гайку номинальным моментом 50–70 Н·м.
Нанесите указанную смазку на подшипник демпфирующей опоры стойки и установите защитный колпачок.
ВНИМАНИЕ
Будьте осторожны при нанесении смазки, не допускайте попадания ее на резиновую часть демпфирующей опоры.
Рекомендуемая смазка: MS511-11 или равнозначная.
