Хендай Матрикс. Снятие, разборка, проверка и установка задней амортизаторной стойки

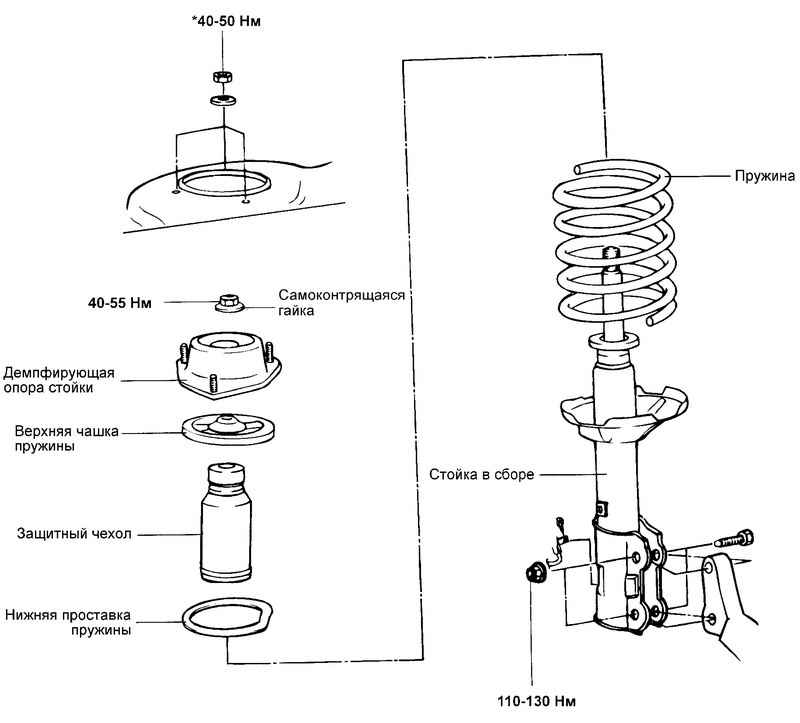

Рис. 4.42. Амортизаторная стойка задней подвески

Снятие

Снимите задние колеса.

Снимите предохранительную крышку, расположенную в багажнике.

Отсоедините тормозной шланг и провод датчика частоты вращения колеса от задней стойки подвески.

Снимите стойки стабилизатора.

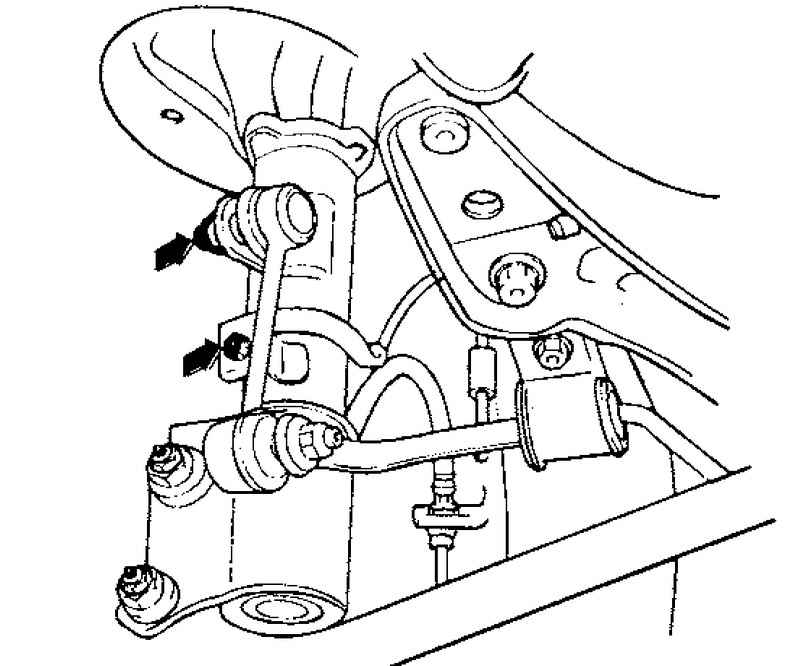

Рис. 4.43. Болты крепления задней стойки подвески

Отверните два болта крепления задней стойки подвески к кулаку заднего колеса (рис. 4.43).

ВНИМАНИЕ

Будьте осторожны, не уроните заднюю стойку.

Снимите заднюю стойку в сборе с автомобиля.

Разборка

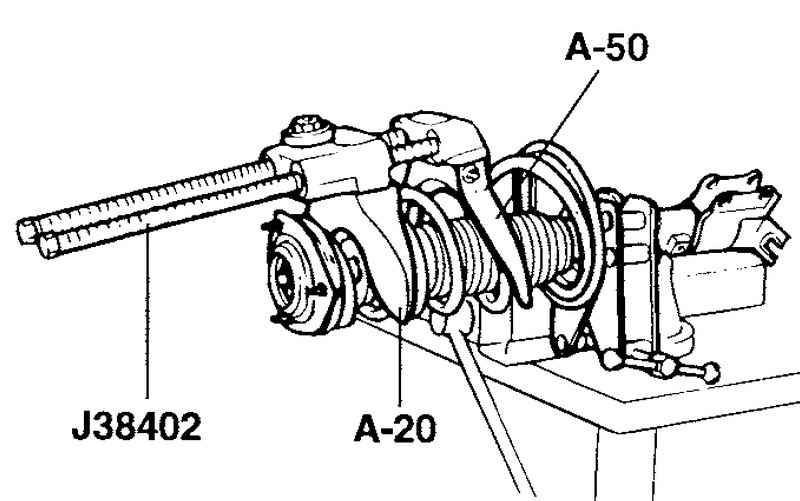

Рис. 4.44. Сжатие пружины амортизатора

С помощью специального инструмента (J38402, А-20 и А-50) сожмите пружину стойки так, чтобы воздействие на чашки пружины было минимальным (рис. 4.44).

ПРИМЕЧАНИЕ

Не применяйте пневматический инструмент (ударный гайковерт).

Отверните самоконтрящуюся гайку на верхнем конце штока амортизатора.

Снимите демпфирующую опору стойки, верхнюю чашку пружины, пружину и защитный чехол со стойки в сборе.

Проверка

Проверьте демпфирующую опору стойки на отсутствие износа или повреждения.

Проверьте резиновые детали на отсутствие повреждений или ухудшения технического состояния.

Проверьте пружину и стойку в сборе на отсутствие износа или деформации (проседание и снижение жесткости).

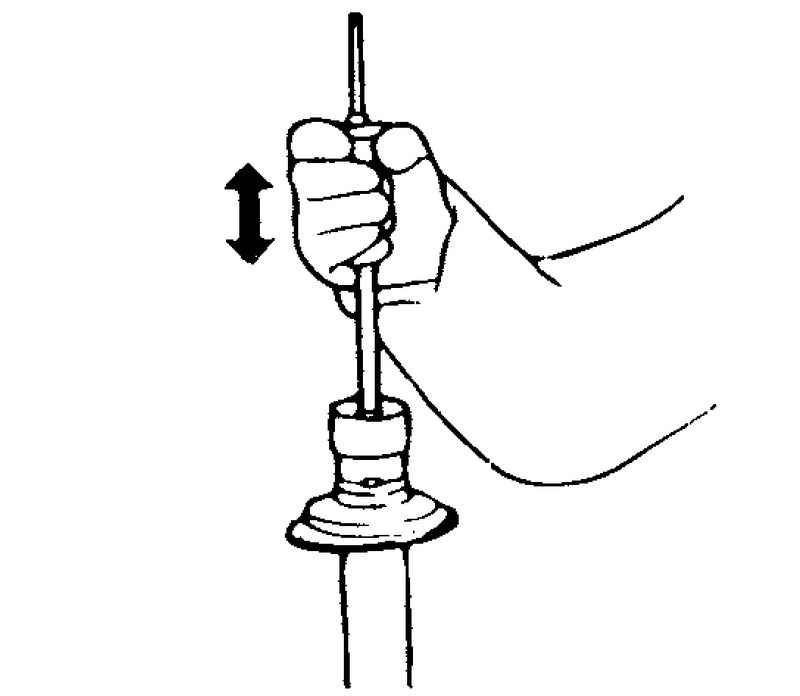

Рис. 4.45. Проверка амортизатора

Проверьте амортизатор на отсутствие ненормального сопротивления перемещению штока и постороннего шума (рис. 4.45).

Сборка

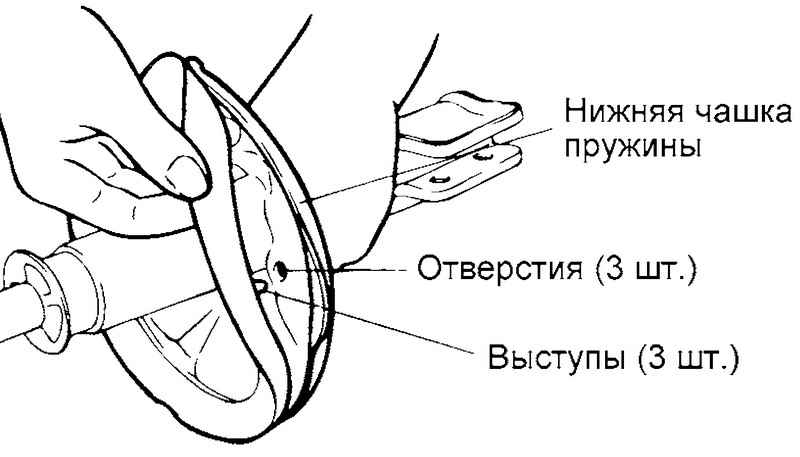

Рис. 4.46. Установка нижней проставки пружины

Установите нижнюю проставку пружины так, чтобы выступы на ней были совмещены с отверстиями в нижней чашки пружины (рис. 4.46).

Установите защитный чехол на амортизатор.

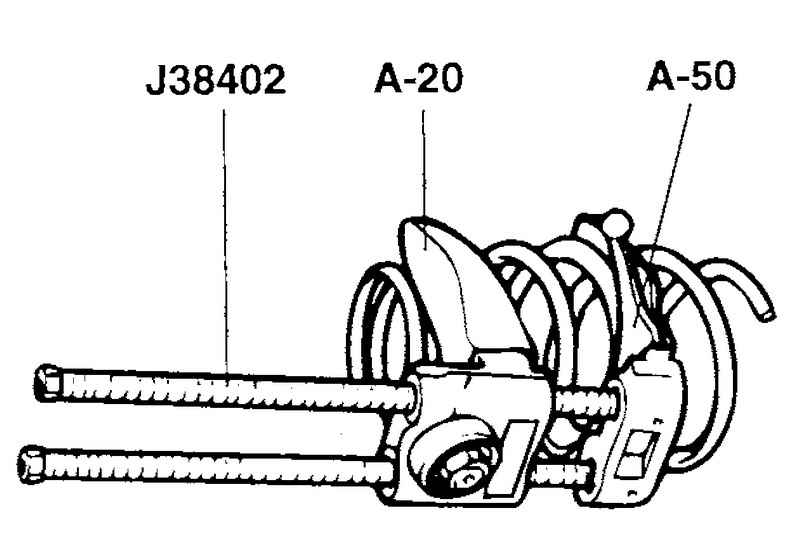

Рис. 4.47. Сжатие пружины

С помощью специального инструмента (J38402, А-42) сожмите пружину (рис. 4.47).

Выдвиньте шток амортизатора до упора, установите верхнюю чашку пружины и демпфируюущую опору стойки в сборе.

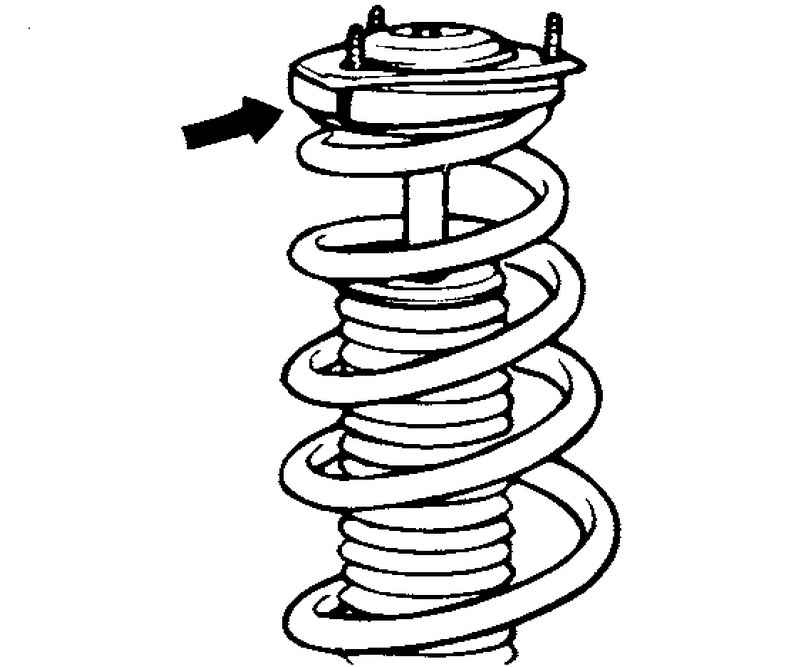

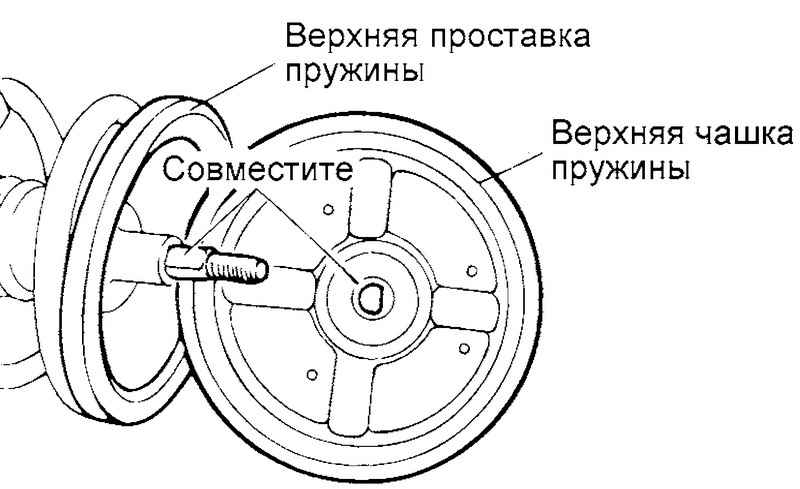

Рис. 4.48. Совмещение плоской части D-образного отверстия верхней чашки пружины

ПРИМЕЧАНИЕ

Совместите плоскую часть D-образного отверстия верхней чашки пружины с лыскои безрезъбовой части штока амортизатора (рис. 4.48).

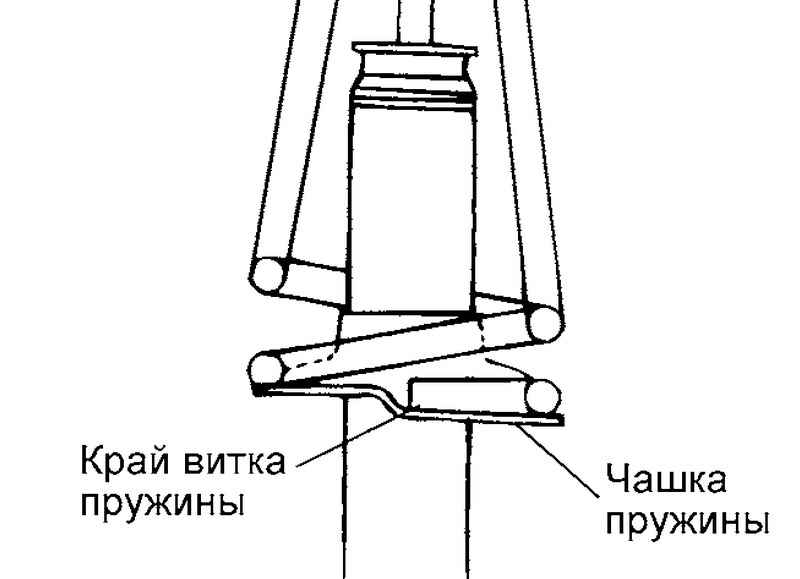

Рис. 4.49. Совмещение верхнего и нижнего витков пружины

Совместите верхний и нижний витки пружины с соответствующими выемками на верхней и нижней чашках пружины стойки, затем временно затяните самоконтрящуюся гайку (рис. 4.49).

ВНИМАНИЕ

Заменяйте самоконтрящуюся гайку новой после снятия.

Рис. 4.50. Расположениедемпфируюущей опоры стойки

При установке расположите демпфируюущую опору стойки так, чтобы ее болт был совмещен с выступом верхней чашки пружины, как показано на рисунке 4.50.

Снимите специальный инструмента (J38402, А-20 и А-50).

Затяните самоконтрящуюся гайку номинальным моментом 40–55 Н·м.
