CUMMINS двигатели ISM, ISMe, QSM11. Руководство по ремонту - часть 8

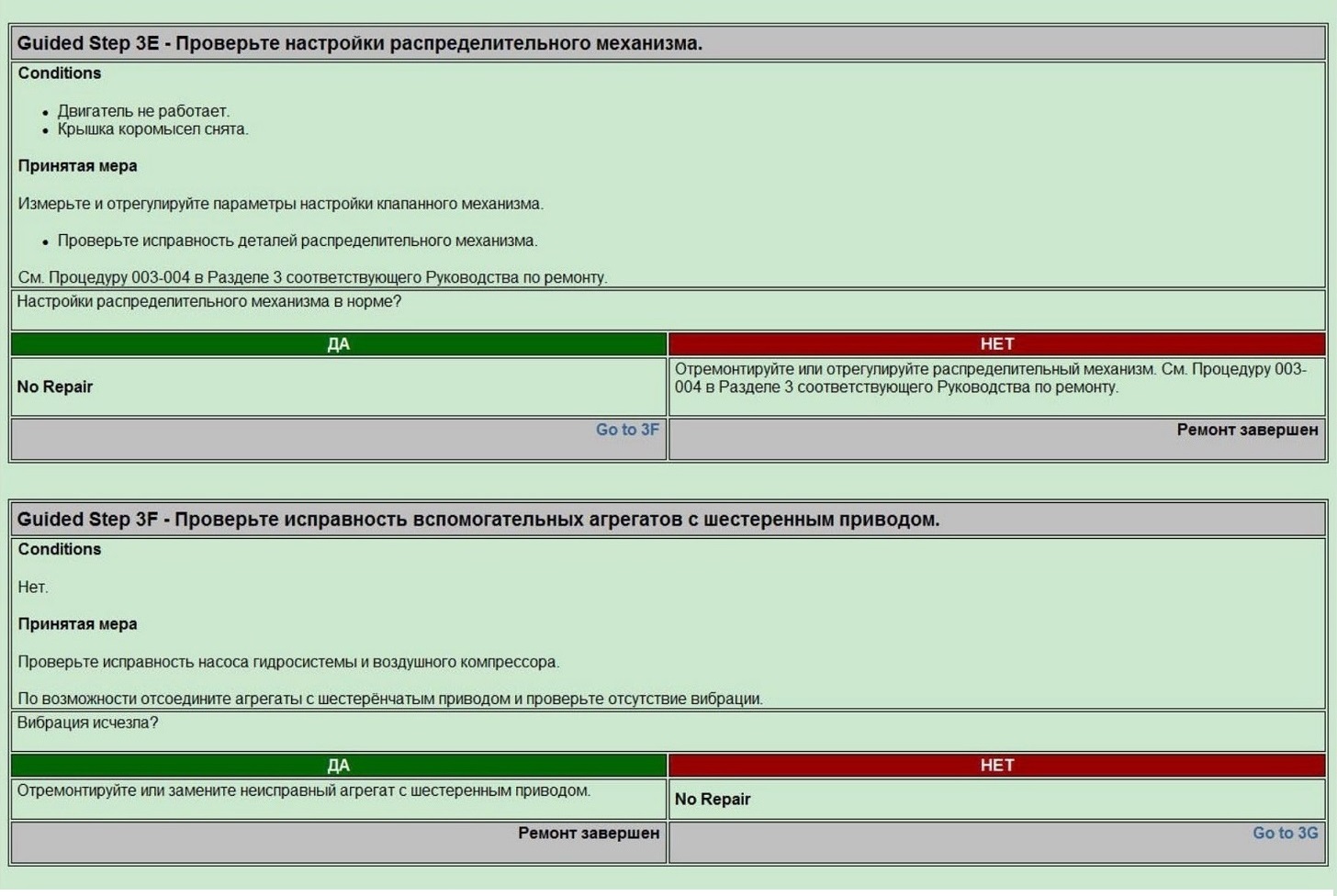

Guided Step 3E - Проверьте настройки распределительного механизма.
Conditions
• Двигатель не работает. • Крышка коромысел снята.
Принятая мера
Измерьте и отрегулируйте параметры настройки клапанного механизма.
• Проверьте исправность деталей распределительного механизма.
См. Процедуру 003-004 в Разделе 3 соответствующего Руководства по ремонту.
Настройки распределительного механизма в норме?

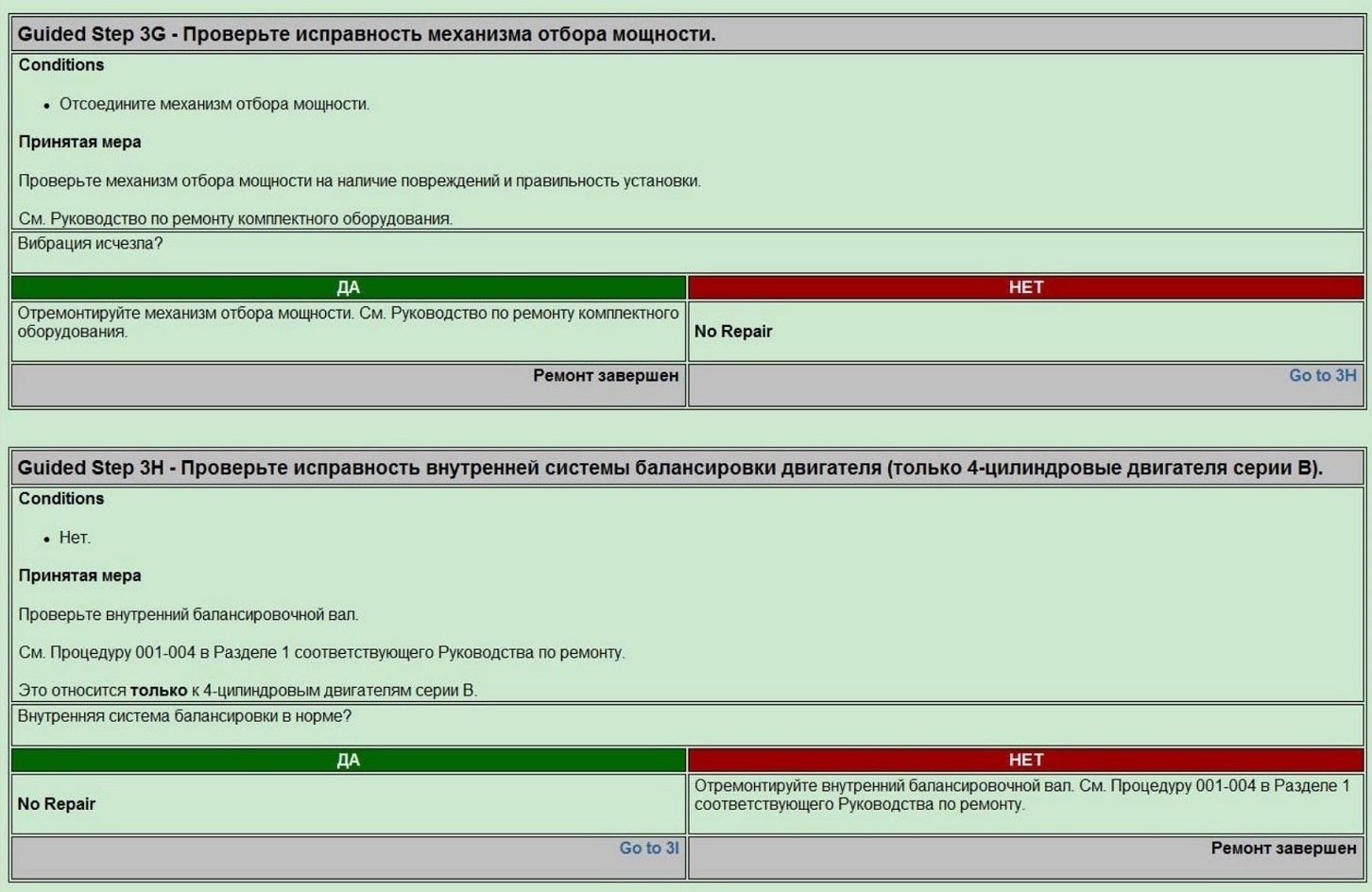

Guided Step 3G - Проверьте исправность механизма отбора мощности.

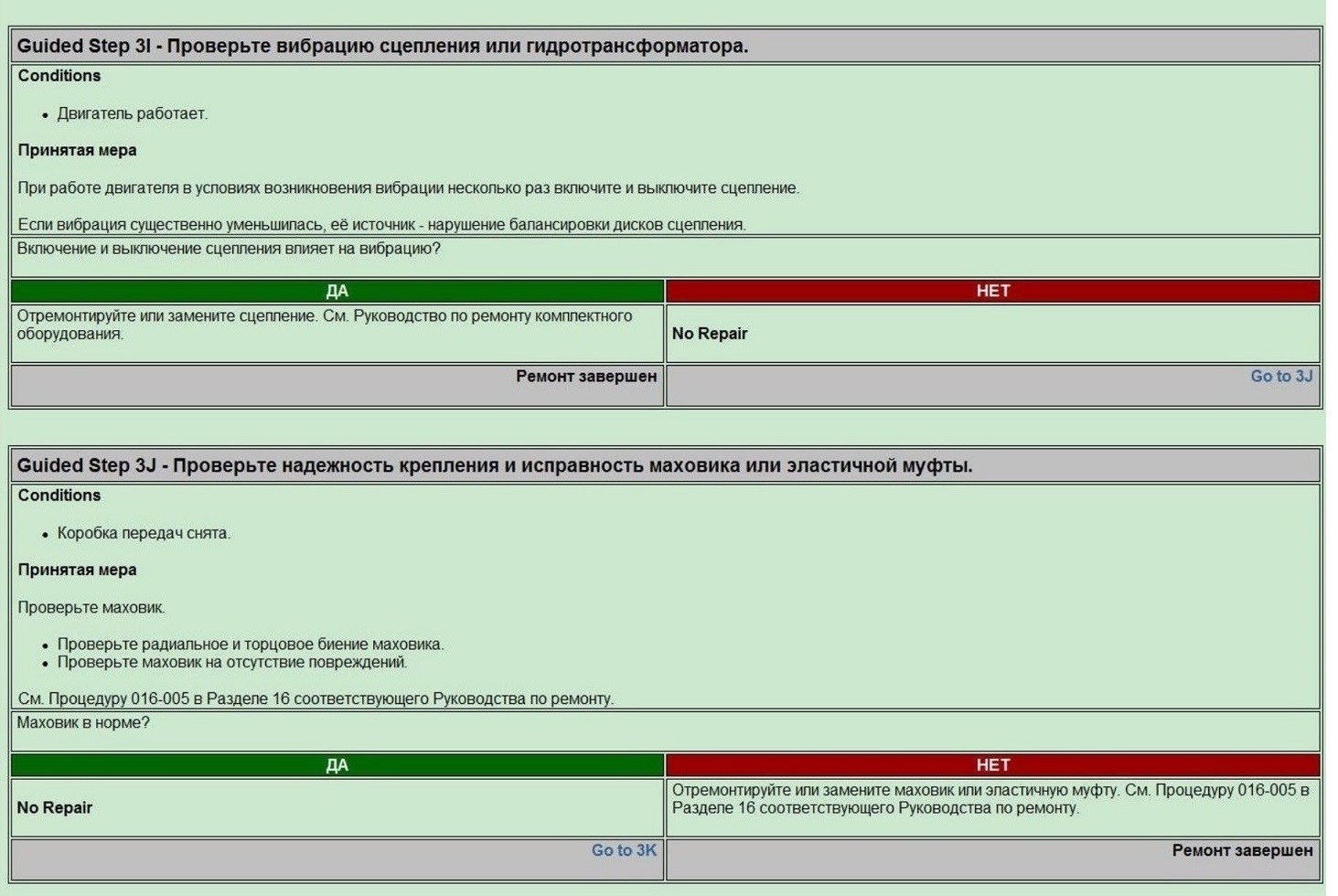

Guided Step 31 - Проверьте вибрацию сцепления или гидротрансформатора.

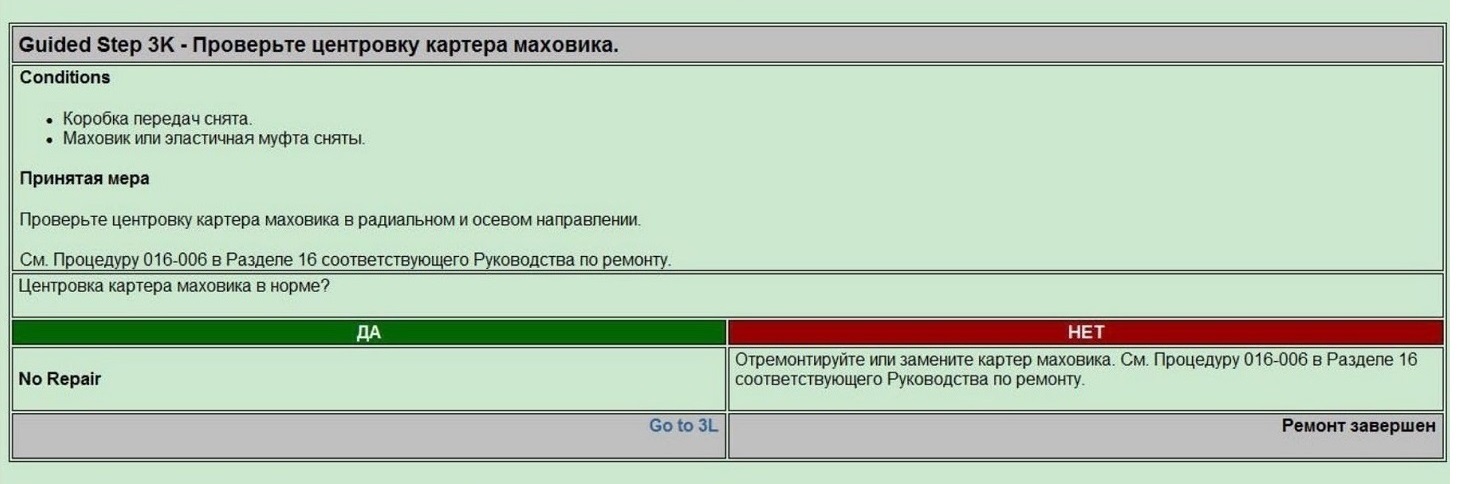

Guided Step 3K - Проверьте центровку картера маховика.
Conditions
• Коробка передач снята. • Маховик или эластичная муфта сняты.
Принятая мера
Проверьте центровку картера маховика в радиальном и осевом направлении.
См. Процедуру 016-006 в Разделе 16 соответствующего Руководства по ремонту.
Центровка картера маховика в норме?

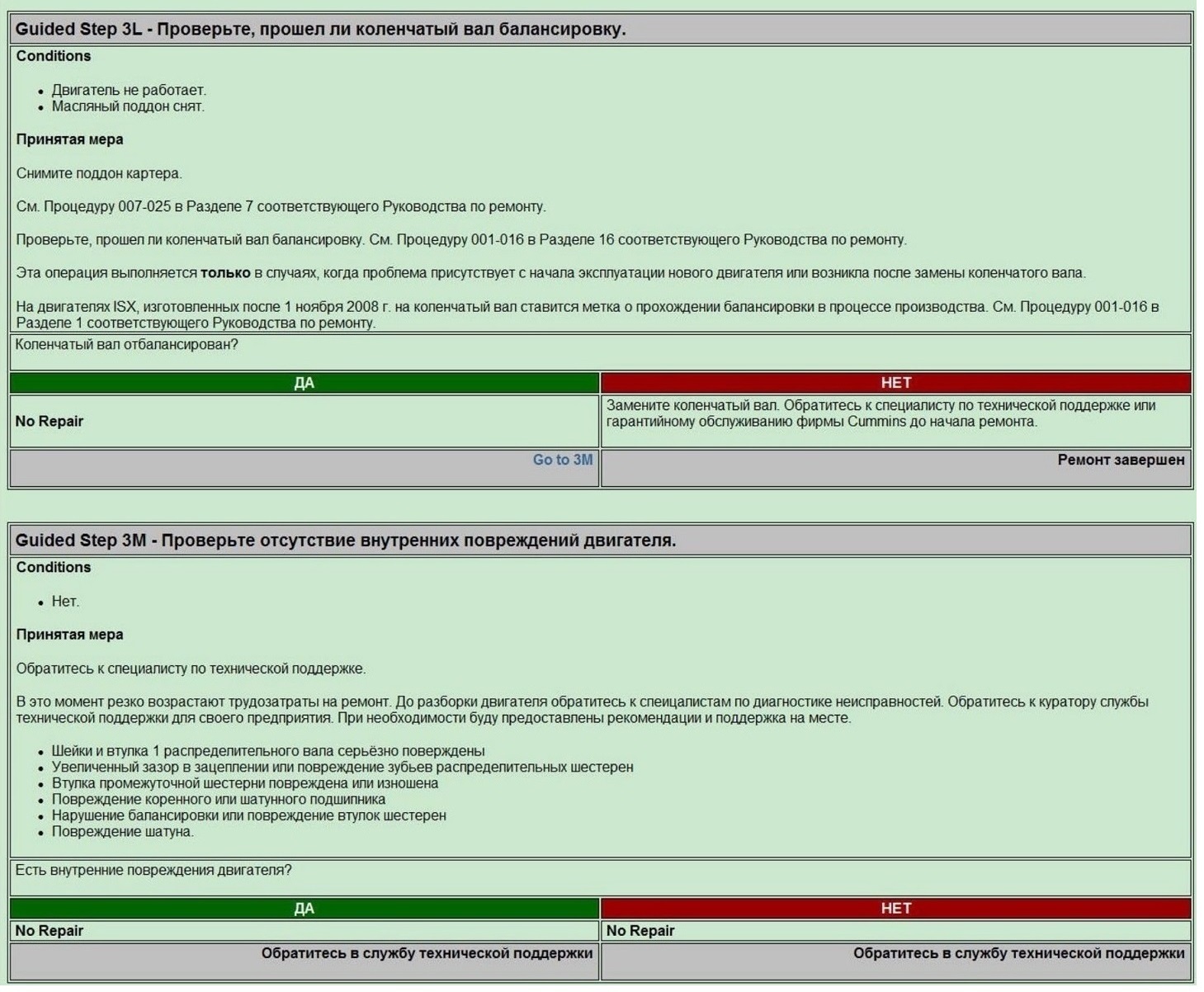

Guided Step 3L - Проверьте, прошел ли коленчатый вал балансировку.
Conditions
• Двигатель не работает. • Масляный поддон снят.
Принятая мера
Снимите поддон картера.
См. Процедуру 007-025 в Разделе 7 соответствующего Руководства по ремонту.
Проверьте, прошел пи коленчатый вал балансировку. См. Процедуру 001-016 в Разделе 16 соответствующего Руководства по ремонту.
Эта операция выполняется только в случаях, когда проблема присутствует с начала эксплуатации нового двигателя или возникла после замены коленчатого вала.
На двигателях ISX, изготовленных после 1 ноября 2008 г. на коленчатый вал ставится метка о прохождении балансировки в процессе производства. См. Процедуру 001-016 в Разделе 1 соответствующего Руководства по ремонту.
Коленчатый вал отбалансирован?

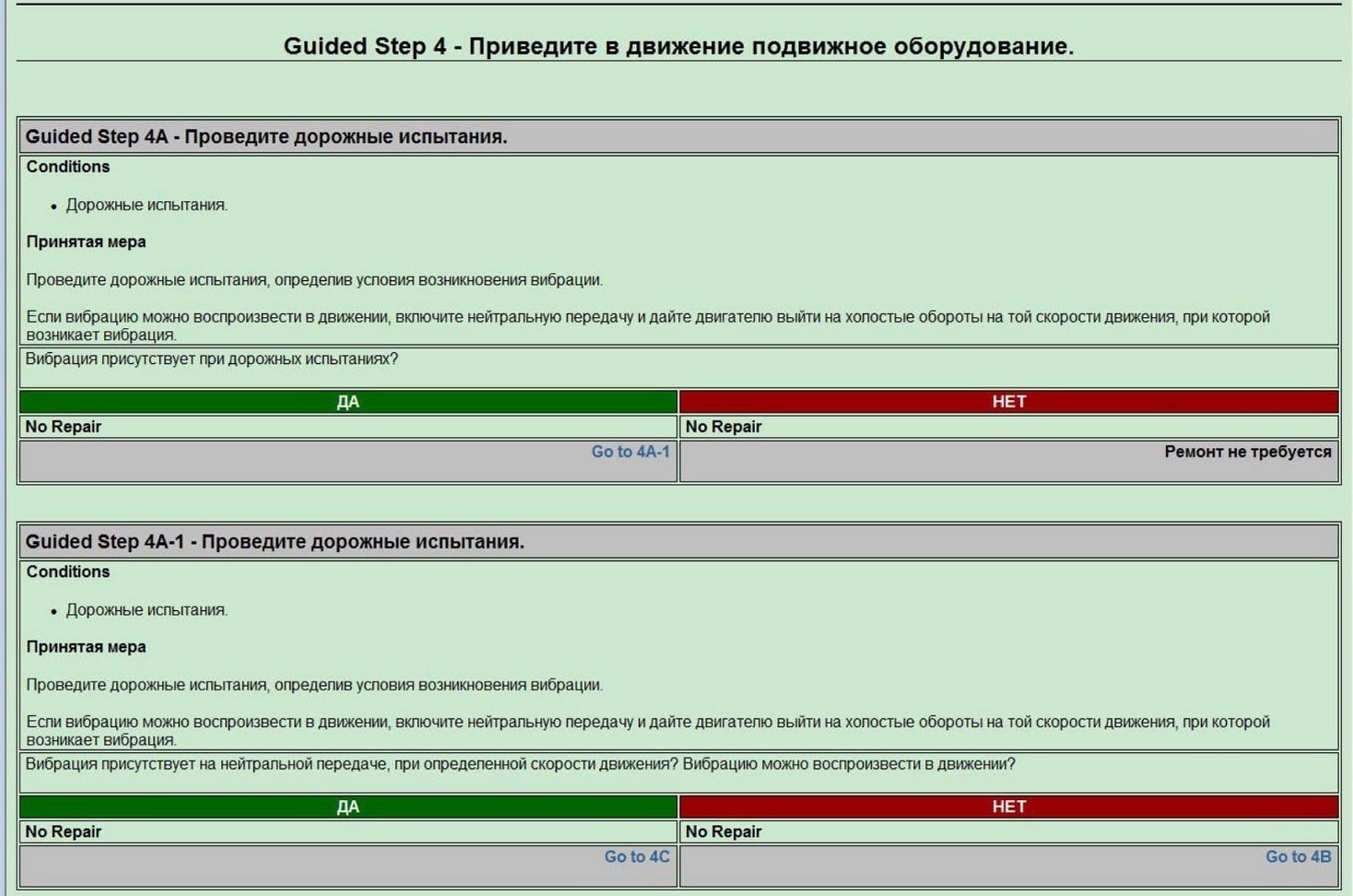

Guided Step 4 - Приведите в движение подвижное оборудование
Guided Step 4А - Проведите дорожные испытания.
Conditions

• Дорожные испытания.

Принятая мера

Проведите дорожные испытания, определив условия возникновения вибрации.

Если вибрацию можно воспроизвести в движении, включите нейтральную передачу и дайте двигателю выйти на холостые обороты на той скорости движения, при которой возникает вибрация._

Вибрация присутствует при дорожных испытаниях?

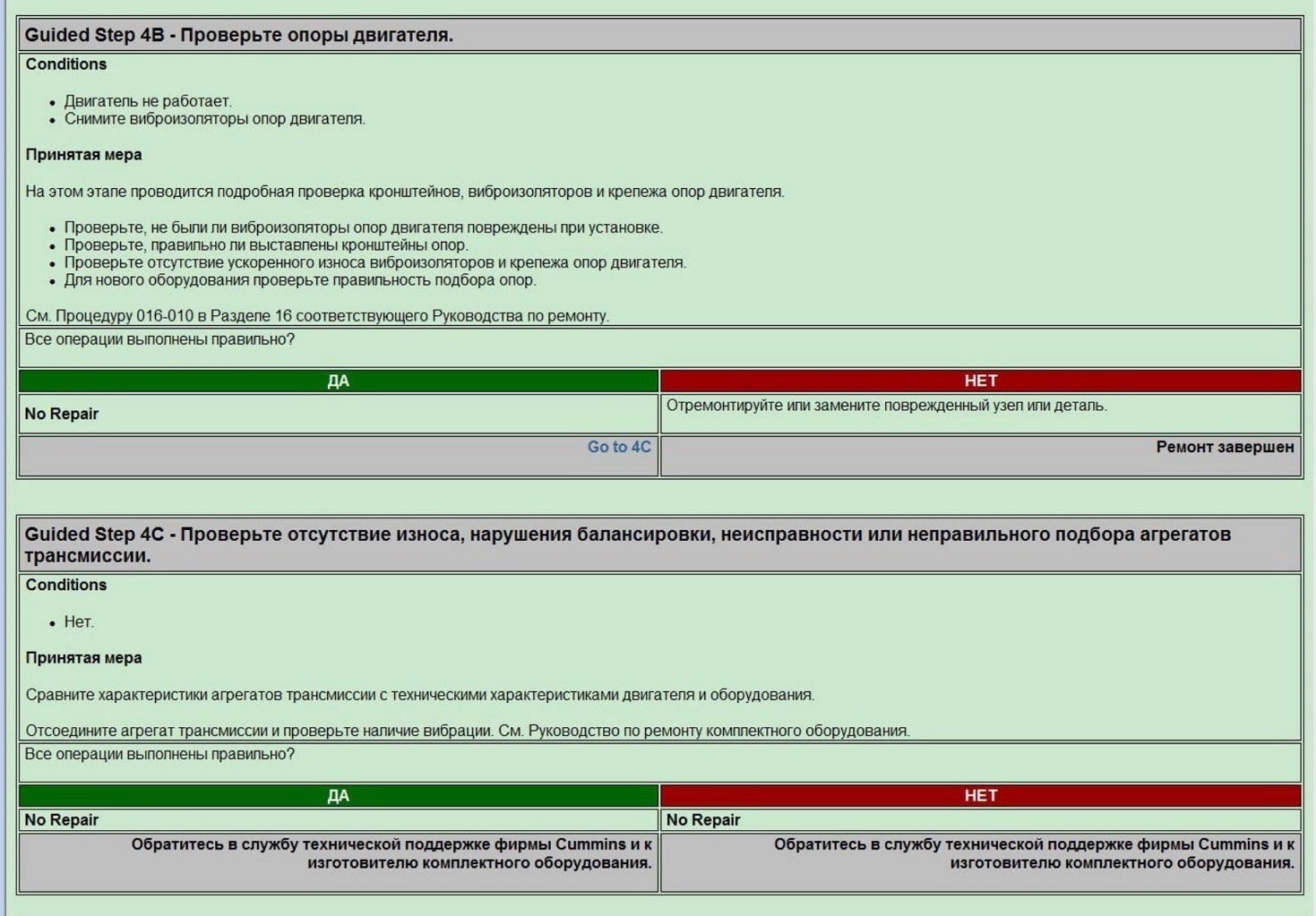

Guided Step 4B - Проверьте опоры двигателя.

Conditions

• Двигатель не работает.

• Снимите виброизоляторы опор двигателя.

Принятая мера

На этом этапе проводится подробная проверка кронштейнов, виброизоляторов и крепежа опор двигателя.

• Проверьте, не были ли виброизоляторы опор двигателя повреждены при установке.

• Проверьте, правильно ли выставлены кронштейны опор.

• Проверьте отсутствие ускоренного износа виброизоляторов и крепежа опор двигателя.

• Для нового оборудования проверьте правильность подбора опор.

См. Процедуру 016-010 в Разделе 16 соответствующего Руководства по ремонту._
Все операции выполнены правильно?

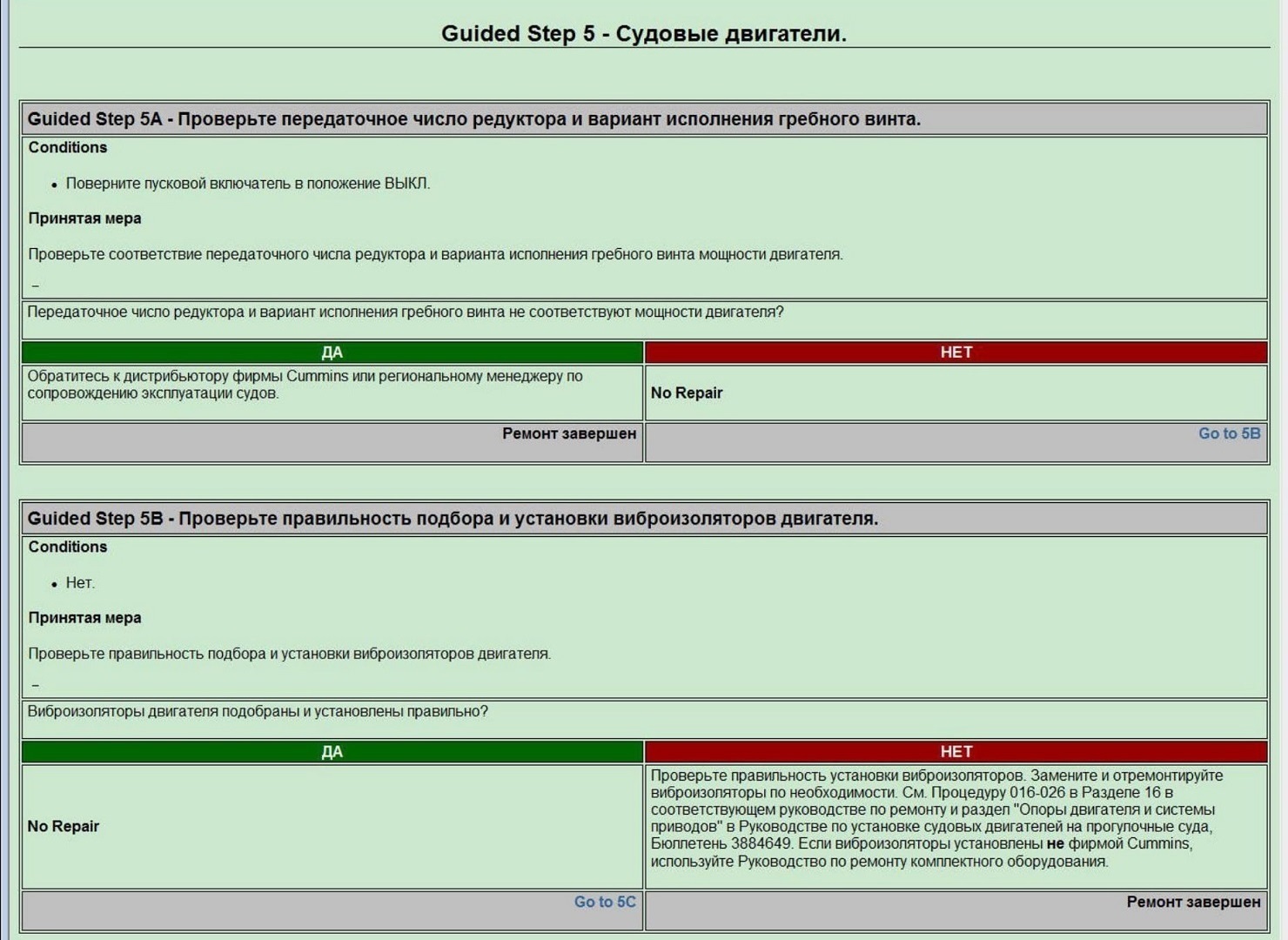

Guided Step 5 - Судовые двигатели
Guided Step 5A - Проверьте передаточное число редуктора и вариант исполнения гребного винта.
Conditions • Поверните пусковой включатель в положение ВЫКЛ. Принятая мера Проверьте соответствие передаточного числа редуктора и варианта исполнения гребного винта мощности двигателя.
Передаточное число редуктора и вариант исполнения гребного винта не соответствуют мощности двигателя?

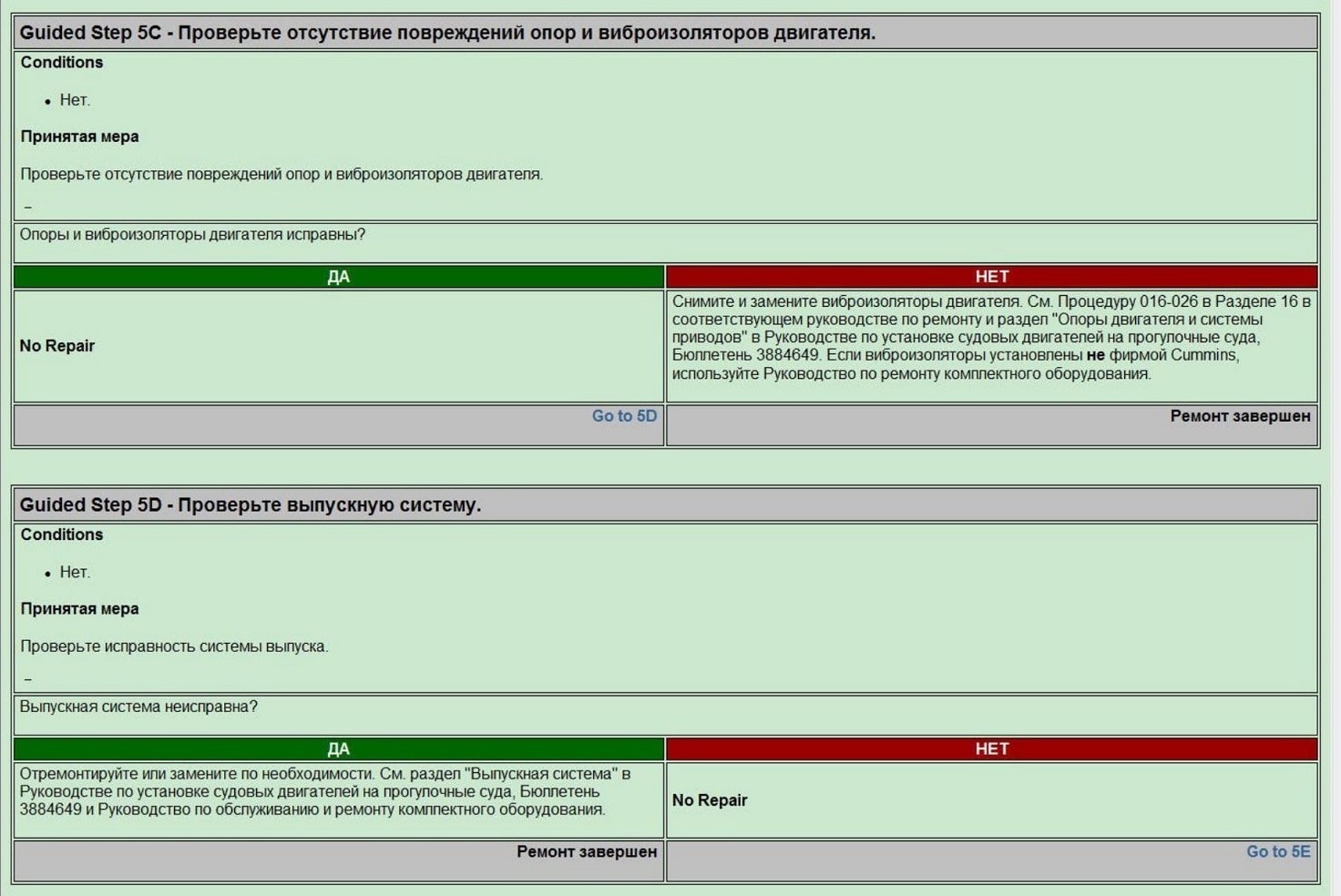

Guided Step 5C - Проверьте отсутствие повреждений опор и виброизоляторов двигателя.
Conditions
• Нет.
Принятая мера
Проверьте отсутствие повреждений опор и виброизоляторов двигателя.
Опоры и виброизоляторы двигателя исправны?
