WP10 E40 series diesel engine. Parts Catalog (DHP10Q1027) - page 3
转速传感器组件()
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
90013050006
1
内六角圆柱头螺钉
Inner hexagon screw
2
90003930251
1
小垫圈
Small washer
3
612630030007
1
转速传感器
Speed sensor
·
96·

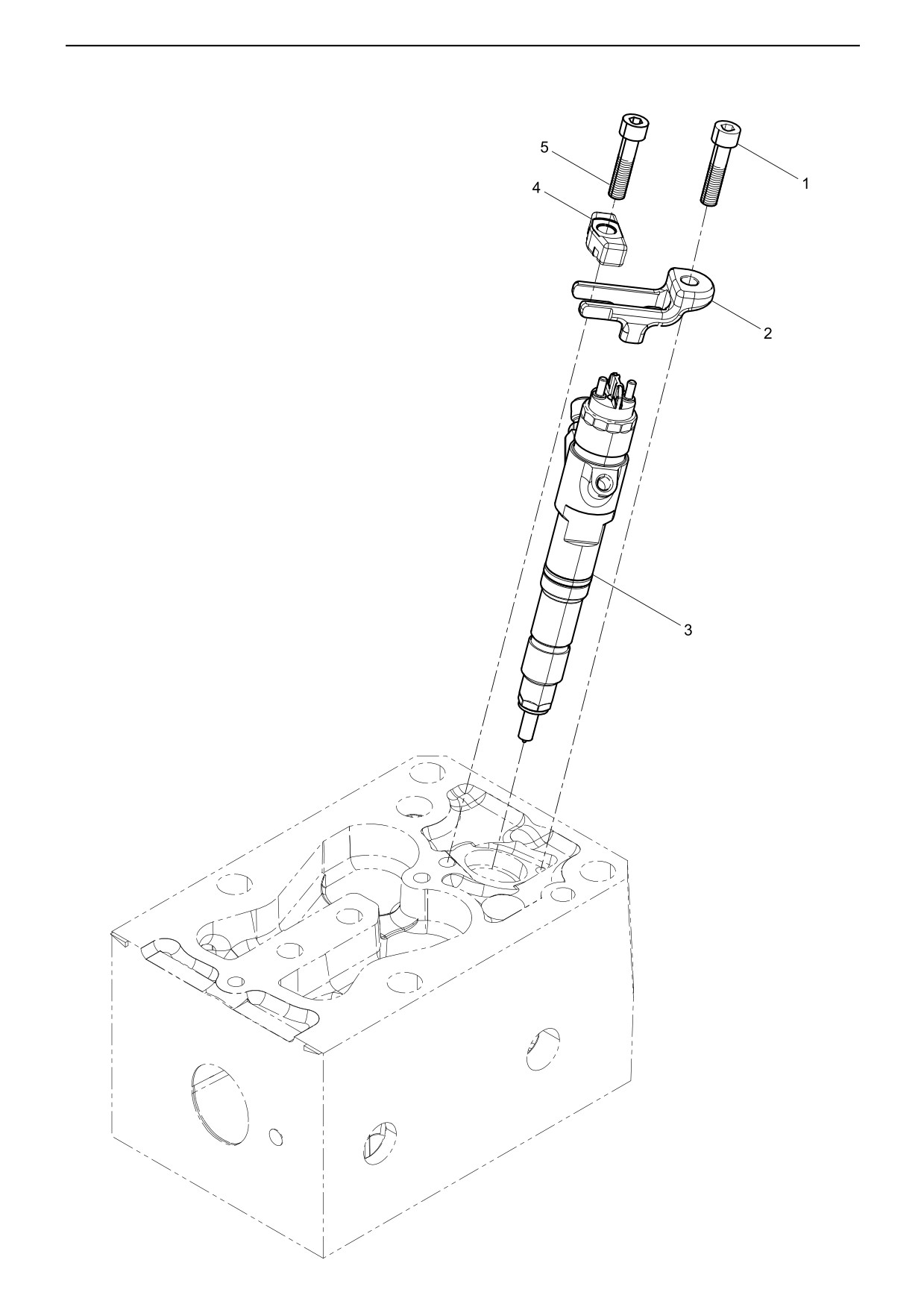

喷油器结合组(Injector assembly)
·
97·
喷油器结合组(Injector assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
90013550006
6
内六角圆柱头螺钉
Inner hexagon screw
2
612600080613
6
喷油器压紧块
Tight plate for injector
3
612640080031
6
喷油器总成
Injector assembly
4
612600080615
6
喷油器垫块
Injector spacer plate
5
90013550007
6
内六角圆柱头螺钉
Inner hexagon screw
·
98·

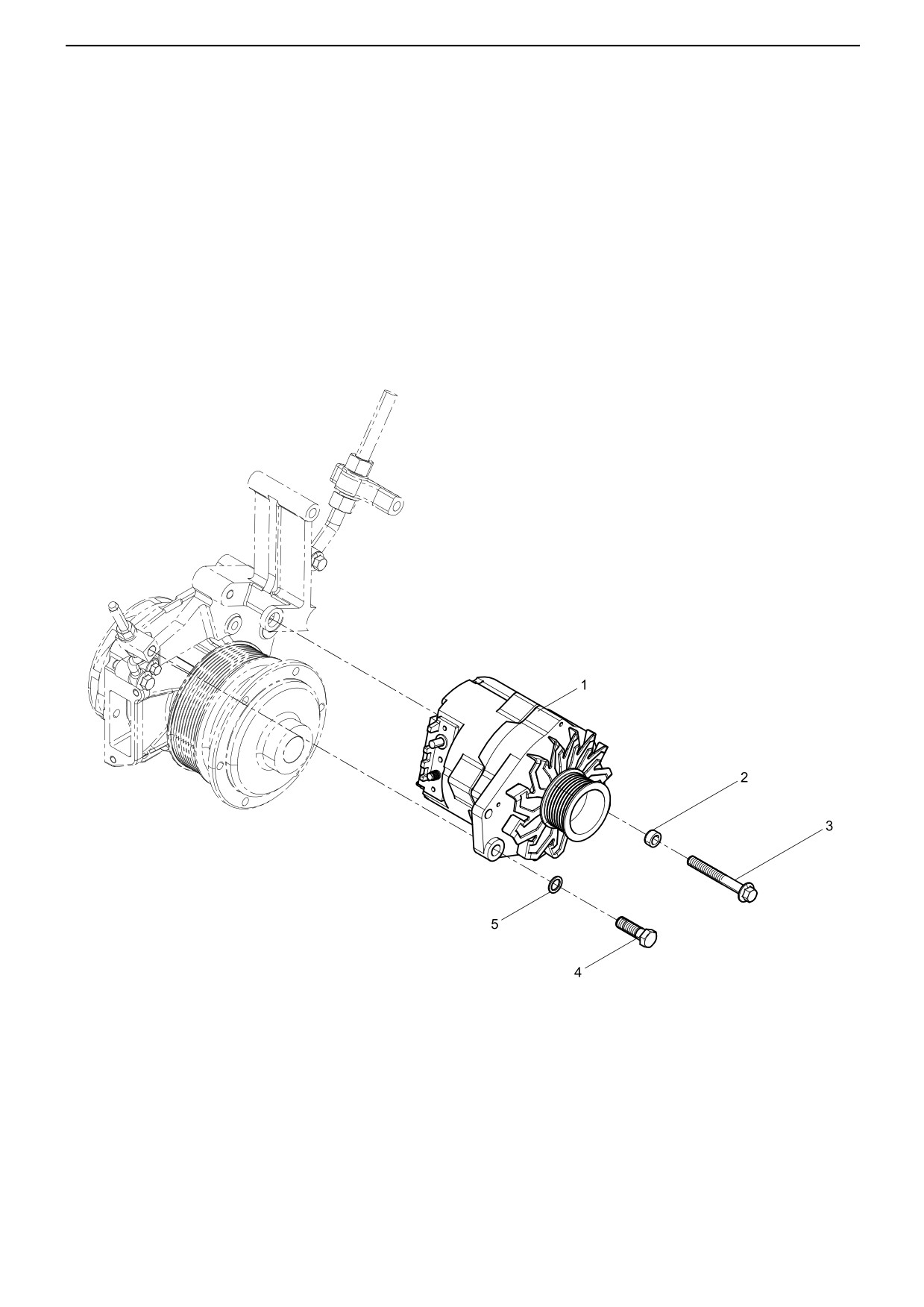

发电机结合组(Generator Group)
·
99·
发电机结合组(Generator Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600090506
1
发电机
Generator
2
612600090292
1
压紧块
Clamp block
3
90011430014
1
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
4
615P00090003
1
六角头螺栓
Hexagon bolt
5
90003932016
1
波形弹性垫圈
Wave spiral washer
·
100·

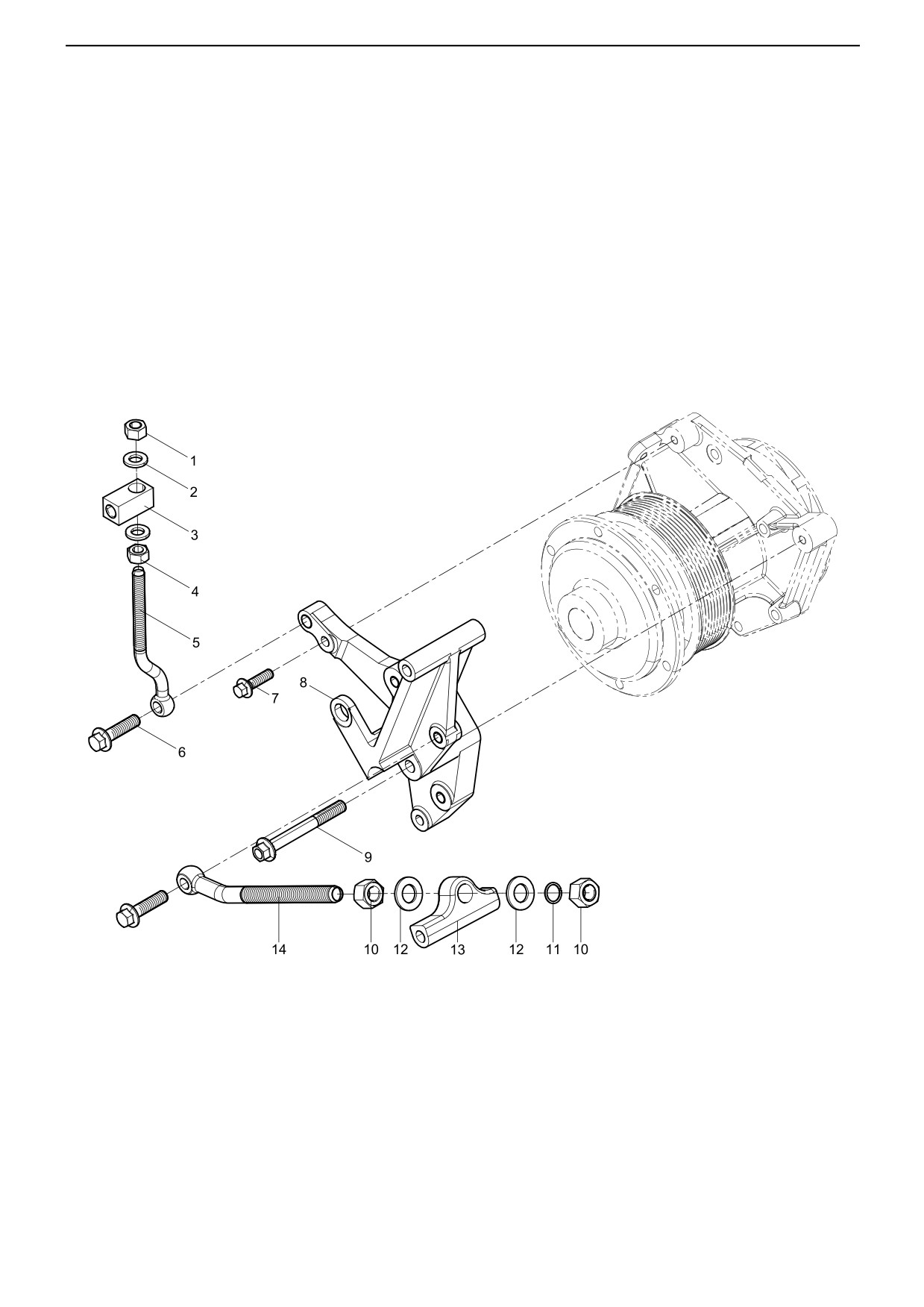

发电机支架结合组(Generator Bracket Group)
·
101·
发电机支架结合组(Generator Bracket Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
Prevailing Torque Type All-metal
1
90003888452
1
2型全金属六角锁紧螺母
Hexagon Nut,
2
90003935125
2
平垫圈
Flat washer
3
612600090094
1
拉紧块
Tightening block
4
90003871305
1
1型六角螺母
Hexagon nut (I)
5
612600090937
1
拉紧螺栓
Tightening bolt
6
90011430042
2
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
7
90011430018
1
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
8
612600061007
1
托架
Bracket
9
612600061712
1
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
10
90012630006
2
1型六角螺母
Hexagon nut (I)
Single Coil Spring Lock Washer,
11
90014010003
1
标准型弹簧垫圈
Normal Type
12
90003935015
2
平垫圈
Flat washer
13
612600061323
1
间隔块
Spacer block
14
612600061008
1
拉紧螺栓
Tightening bolt
·
102·

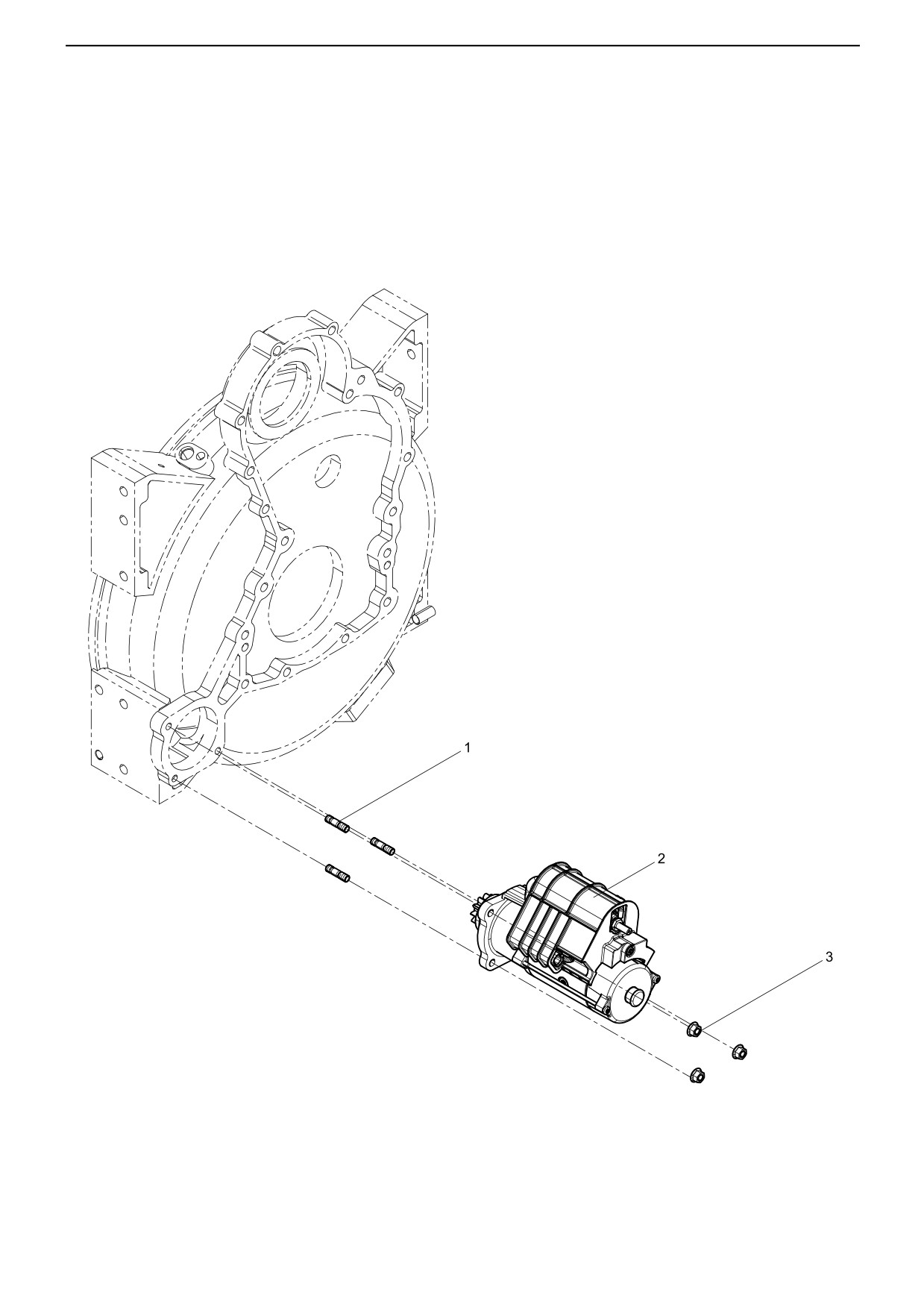

起动机结合组(Starter Motor Group)
·
103·
起动机结合组(Starter Motor Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
90003813527
3
双头螺柱
Stud
2
612600090562
1
起动机
Starter
3
612600013602
3
六角法兰面螺母
Hexagon Flange Nut
·
104·

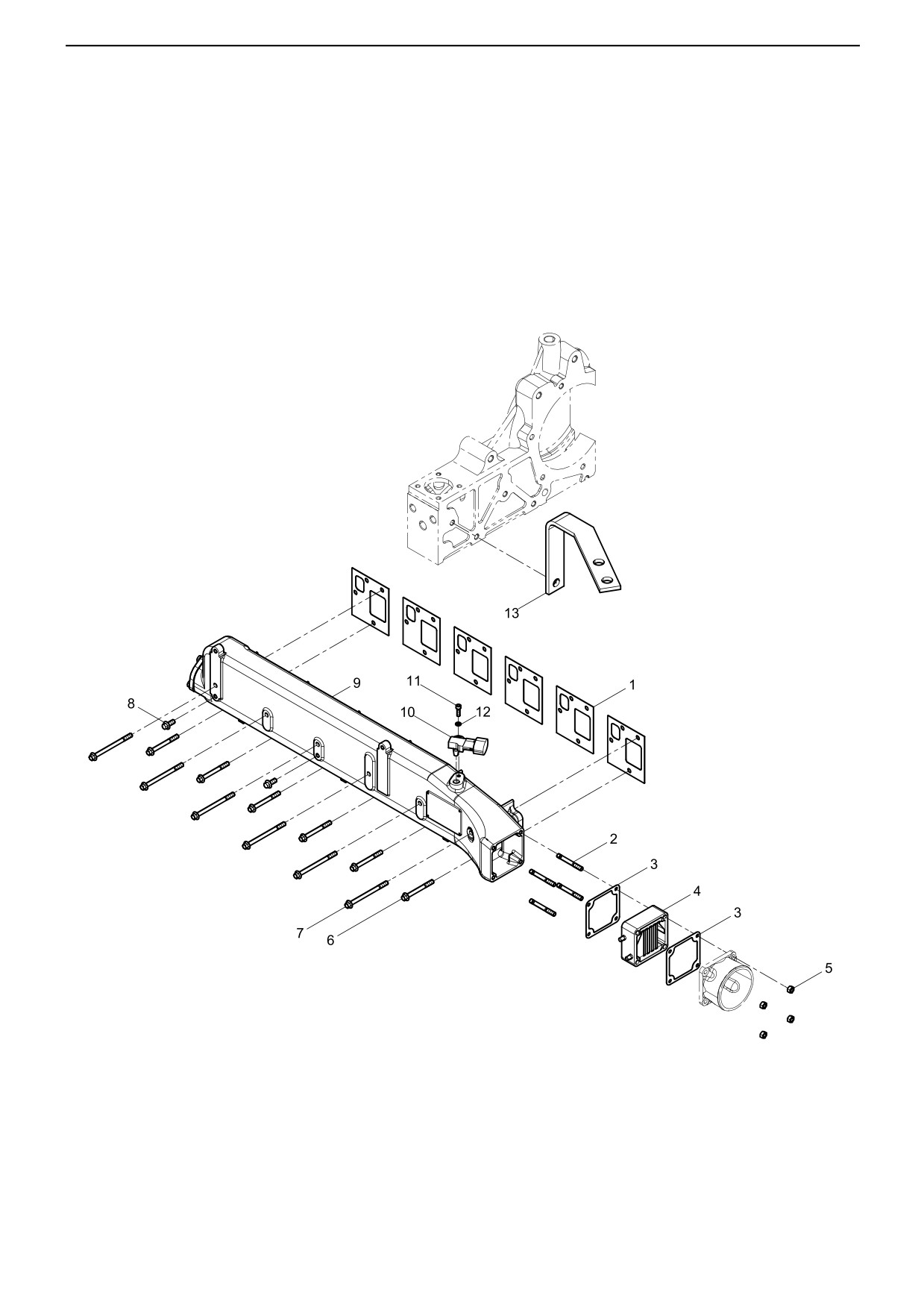

进气管结合组(Intake Manifold Group)
·
105·
进气管结合组(Intake Manifold Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
61500110024
6
进气管垫片
Air inlet pipe gasket
2
90003813470
4
双头螺柱
Stud
3
612630120002
2
垫片
Gasket
4
612630120003
1
加热器
Heater
Prevailing Torque Type All-metal
5
90003888451
4
2型全金属六角锁紧螺母
Hexagon Nut,
6
612600114858
6
六角法兰面螺栓
Hexagon Flange Bolt
7
612600114467
6
六角法兰面螺栓
Hexagon Flange Bolt
8
90011410011
2
六角法兰面螺栓
Hexagon Flange Bolt
9
612600111766
1
进气管总成
Air inlet pipe assembly
10
612630120004
1
压力温度传感器
Pressure and Temperature Sensor
11
90013050006
1
内六角圆柱头螺钉
Inner hexagon screw
12
90003930251
1
小垫圈
Small washer
13
612640120004
1
进气接管支架
Air intake joint pipe bracket
·
106·

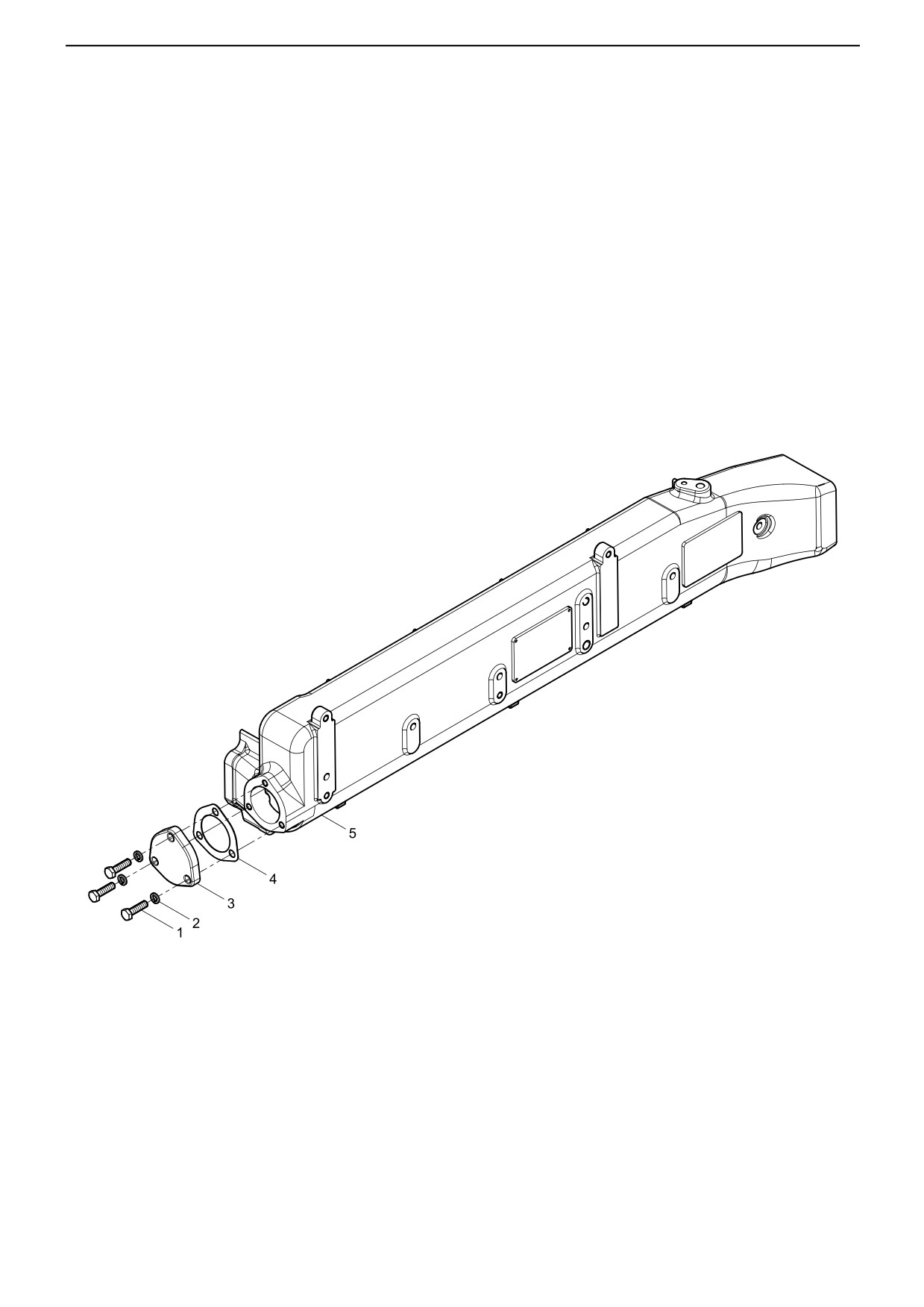

进气管总成(Air inlet pipe assembly)
·
107·
进气管总成(Air inlet pipe assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
90003802432
3
六角头螺栓
Hexagon bolt
2
90003931102
3
弹簧垫圈
Spring washer
3
612600110455
1
盖板
Cover shield
4
612600110456
1
垫片
Gasket
5
612600111732
1
进气管
Intake manifold
·
108·

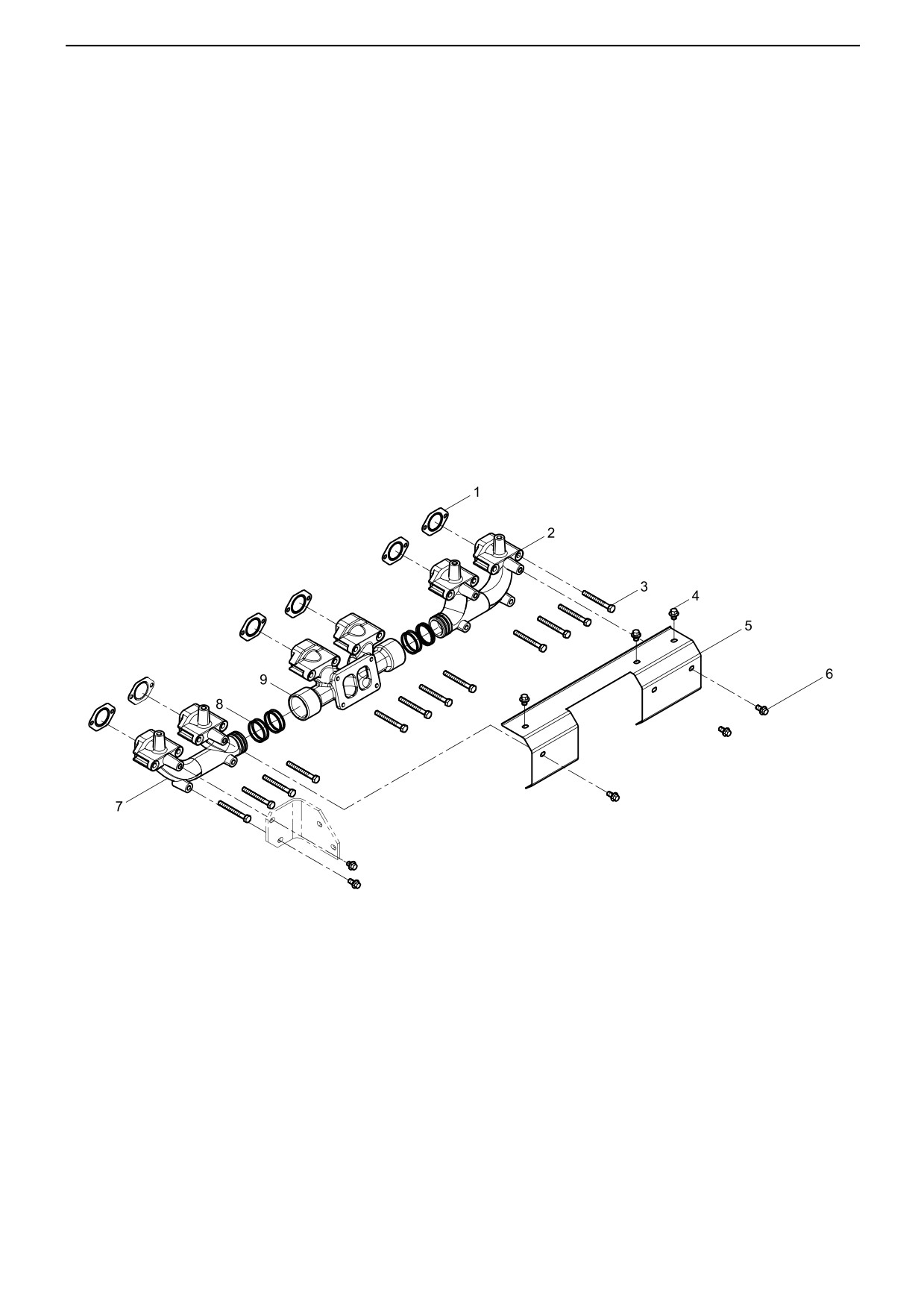

排气管结合组(Exhaust Manifold Group)
·
109·
排气管结合组(Exhaust Manifold Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
61560110242
6
排气管垫片
Exhaust pipe gasket
2
612600111993
1
后排气歧管
Rear exhaust manifold
3
61560110104
12
排气管紧固螺拴
Tightening bolt of exhaust pipe
4
612600115839
4
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
5
612600112441
1
排气管隔热罩
Heat insulating cover of exhaust pipe
6
612600115145
4
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
7
612600111991
1
前排气歧管
Front exhaust manifold
8
61260110162
8
排气管密封环
Seal washer of exhaust pipe
9
612600111992
1
中间排气歧管
Middle exhaust manifold
·
110·

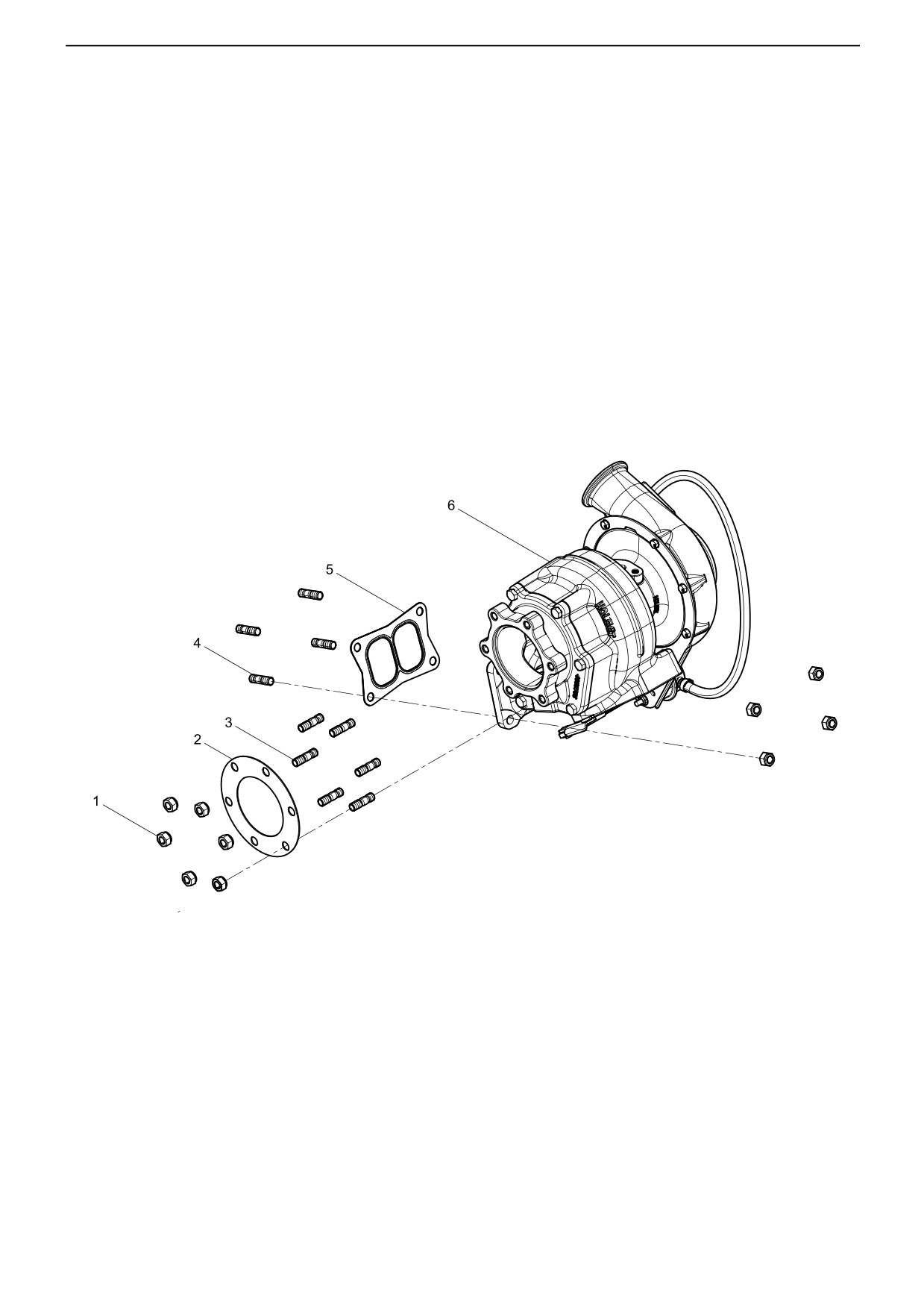

增压器结合组(Turbocharger assembly)
·
111·
增压器结合组(Turbocharger assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
Prevailing Torque Type All-metal
1
90003888470
10
2型全金属六角锁紧螺母
Hexagon Nut,
2
61568D110002
1
排气管法兰垫片
Flange gasket of exhuast pipe
3
612600110282
6
双头螺柱
Stud
4
81560110187
4
双头螺柱
Stud
5
61560110210
1
增压器密封垫
Seal washer for turbocharger
6
612601111012
1
涡轮增压器
Turbocharger
·
112·

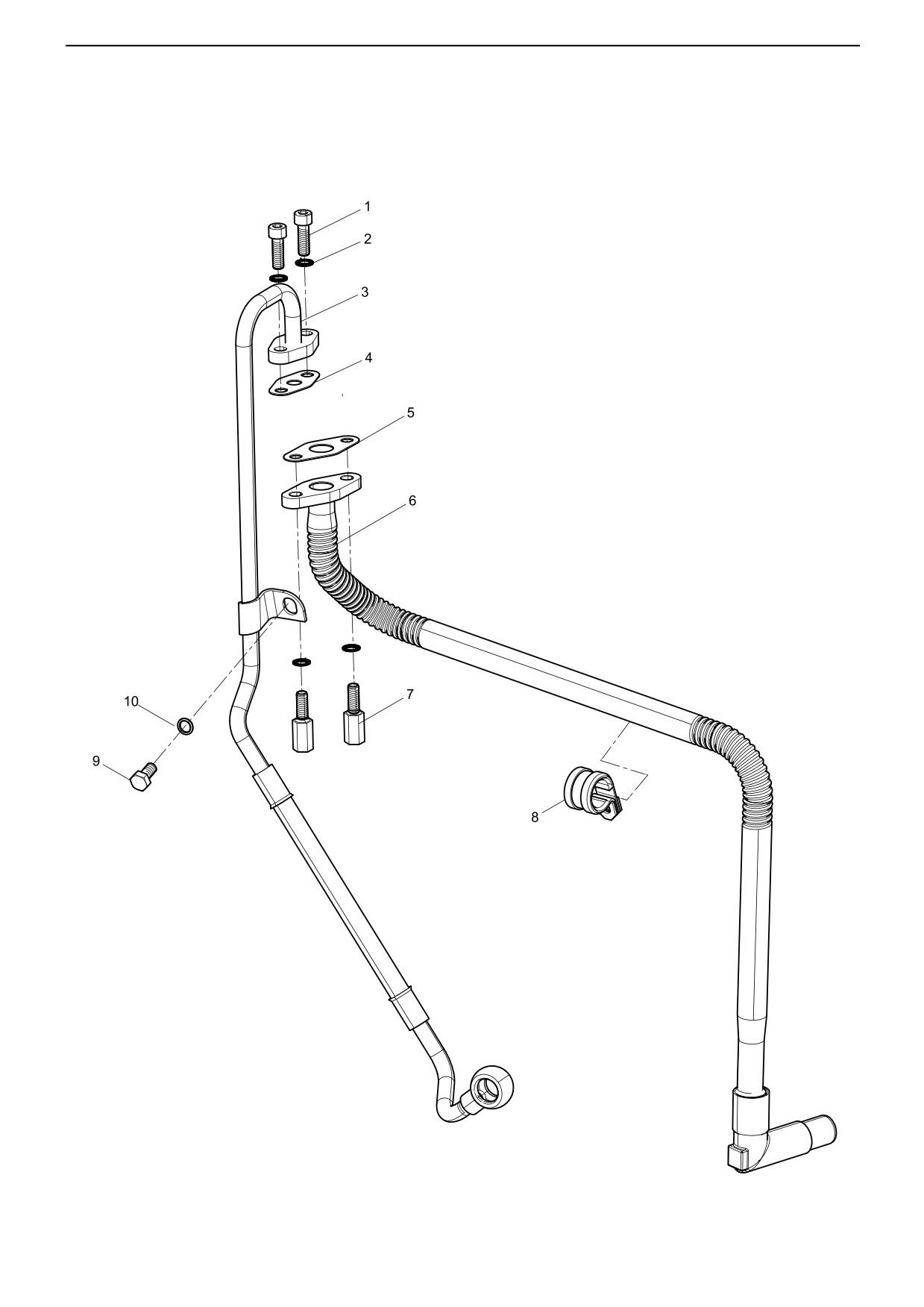

增压器润滑油管结合组(Turbocharger Oil pipe Group)
·
113·
增压器润滑油管结合组(Turbocharger Oil pipe Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
90003862428
2
内六角圆柱头螺钉
Inner hexagon screw
2
188250083
4
自锁垫圈
Washer
3
612600113848
1
增压器进油管组件
Oil inlet pipe assembly of turbocharger
4
612600114275
1
进油管垫片
Fuel inlet pipe gasket
5
61260110048
1
回油管法兰垫片
Fuel return pipe flange washer
6
612600113671
1
增压器回油管组件
Oil return pipe assembly of turbocharger
7
61460070014
2
回油管螺栓
Bolt for oil return pipe
8
612600111639
1
管夹总成
Pipe Clamp Assembly
9
90003802411
1
六角头螺栓
Hexagon bolt
10
90003932023
1
波形弹性垫圈
Wave spiral washer
·
114·

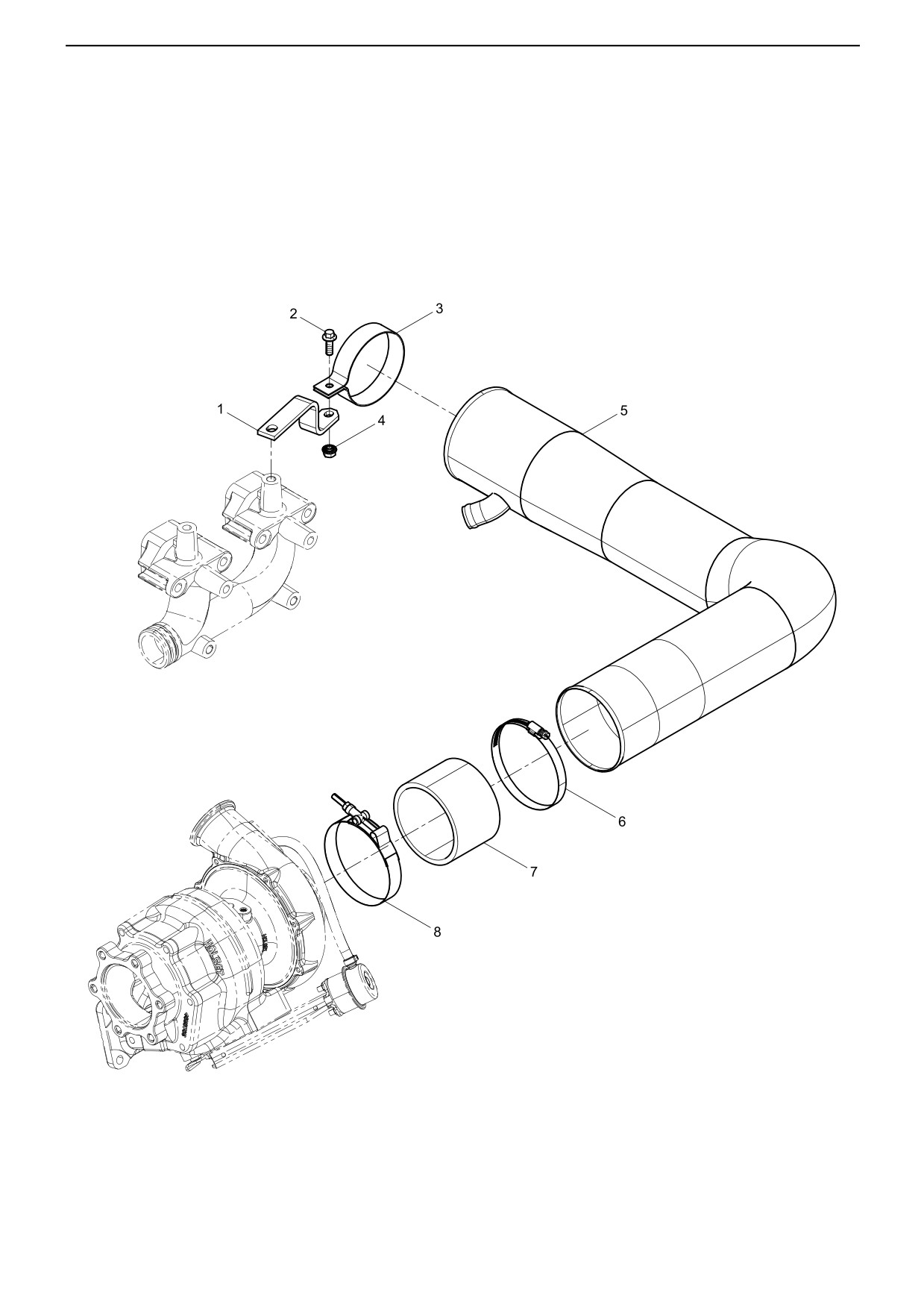

压气机管路结合组(Compressor Pipeline Group)
·
115·
压气机管路结合组(Compressor Pipeline Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612640110016
1
压气机进气管支架
Intake pipe bracket(compressor)
2
90011430001
1
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
3
612600112084
1
管卡
Pipe Clip
4
612600061719
1
六角法兰面承面带齿螺母
Hexagon Flange Nut
5
612640110018
1
压气机进气管
Intake pipe of compressor
6
90003989315
1
软管卡箍
Hose clip
7
612600112459
1
橡胶软管
Rubber hose
8
612600114701
1
卡箍
Clamp
·
116·

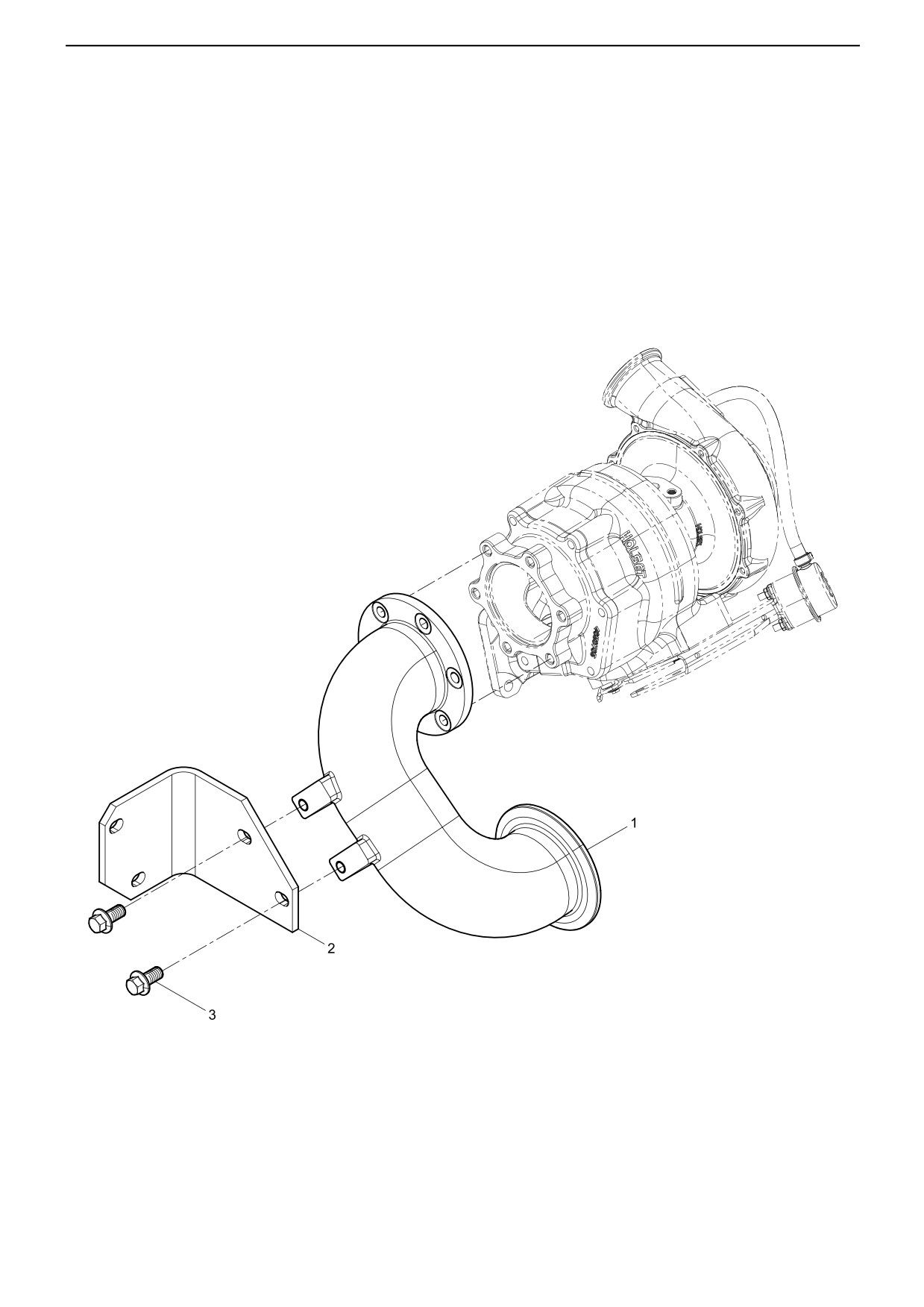

后排气管结合组(Rear Exhaust Manifold Group)
·
117·
后排气管结合组(Rear Exhaust Manifold Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612640110017
1
排气接管
Exhaust joint pipe
2
612640110012
1
排气接管支架
Bracket of exhaust joint pipe
3
90011430041
2
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
·
118·

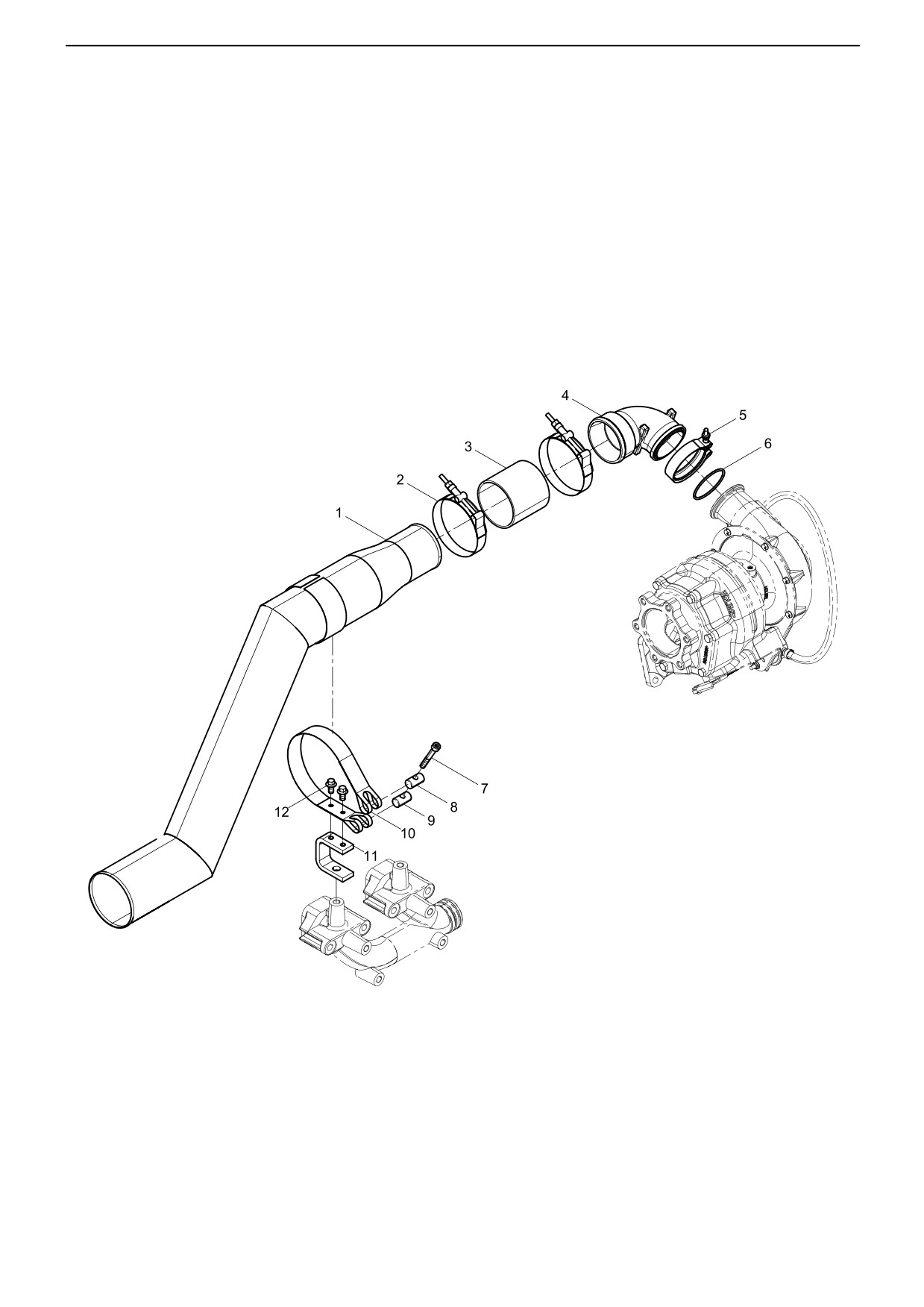

中冷器结合组(Intercooler assembly)
·
119·
中冷器结合组(Intercooler assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612640110006
1
中冷进气管总成
Air intake pipe assembly of intercooler
2
612600114067
2
卡箍
Clamp
3
612600112535
1
气路连接胶管
Air Connecting Rubber Pipe
4
612600112505
1
连接短管
Short connecting pipe
5
61560110226
1
卡箍
Clamp
6
190320035
1
密封圈
Seal washer
7
90003862462
1
内六角圆柱头螺钉
Inner hexagon screw
8
209190017
1
拉紧销
Pin
9
1700550013
1
张紧销
Tension pin
10
61560110021
1
卡箍带
Clamp
11
612640110015
1
中冷进气管支架
Bracket-inner cooler air intake pipe
12
90011430040
2
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
·
120·

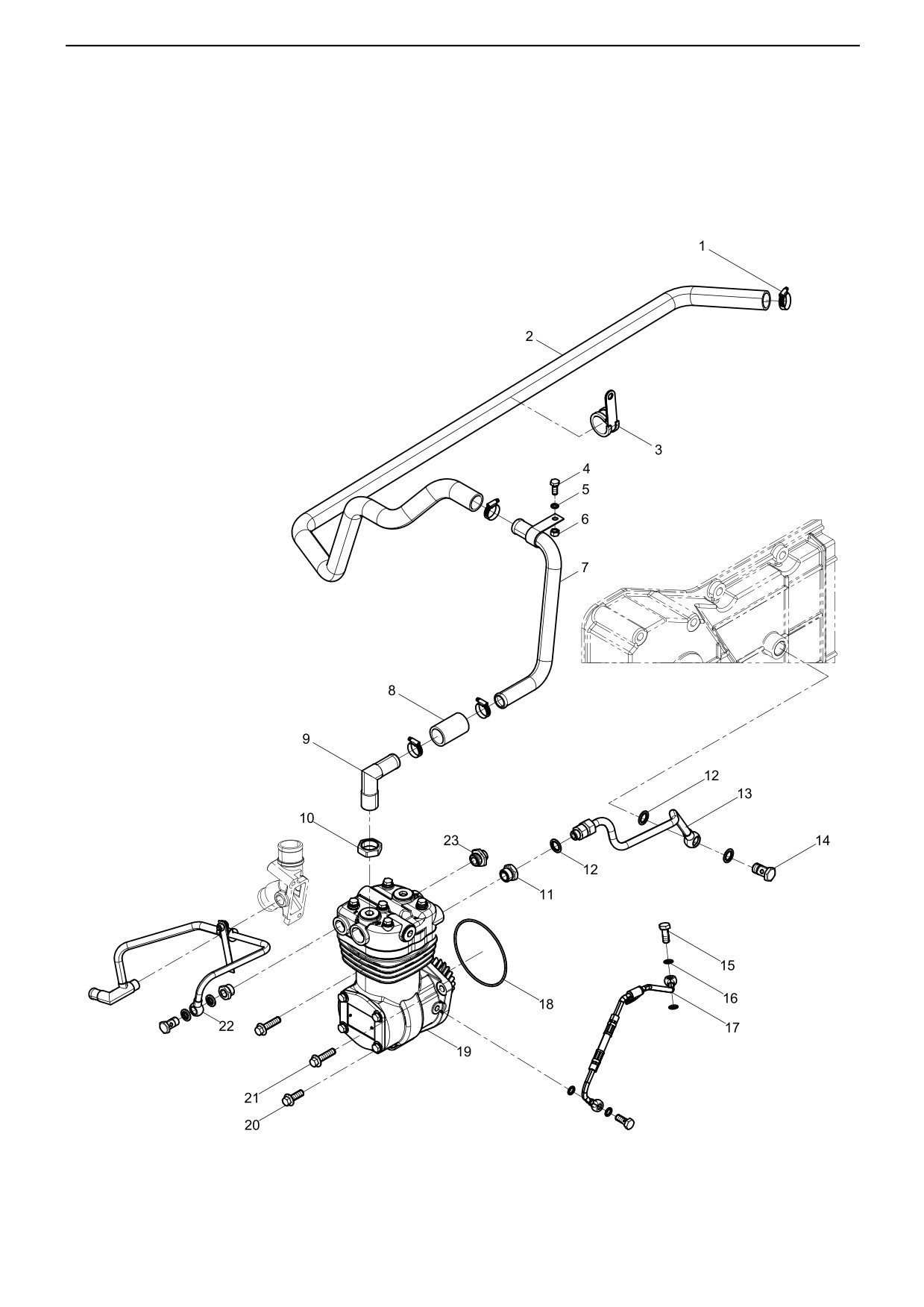

空压机结合组(Air Compressor Group)
·
121·
空压机结合组(Air Compressor Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
90003989301
4
软管卡箍
Hose clip
2
612600130387
1
气路连接胶管
Air Connecting Rubber Pipe
3
612600112639
2
管夹总成
Pipe Clamp Assembly
4
90003802415
1
六角头螺栓
Hexagon bolt
5
90003932023
1
波形弹性垫圈
Wave spiral washer
6
90003871252
1
1型六角螺母
Hexagon nut (I)
7
612600130363
1
空压机进气管
Air inlet pipe of air compressor
8
612630060383
1
油路连接胶管
Oil Connecting Rubber Pipe
9
612600130058
1
管接头
Adapter
10
612600130303
1
六角薄螺母
Hexagon nut
11
99100360161
2
接头体
Adapter body
12
13023361
5
组合密封垫圈
Unit seal washer
13
612600130316
1
空压机进水管
Water inlet pipe of air compressor
14
90003962627
2
空心螺栓
Hollow bolt
15
612600130333
2
空心螺栓
Hollow bolt
16
612600080246
4
密封垫圈
Seal washer
17
612600130326
1
空压机润滑油管总成
Oil pipe of air compressor assembly
18
30800010003
1
密封圈
Seal washer
19
612600130624
1
空压机总成
Air compressor assembly
20
90011430017S
1
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
21
90011430032
2
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
Water return pipe assembly of air
22
612600130355
1
空压机回水管总成
compressor
23
612600130270
1
排气接头
Exhaust pipe nipple
·
122·

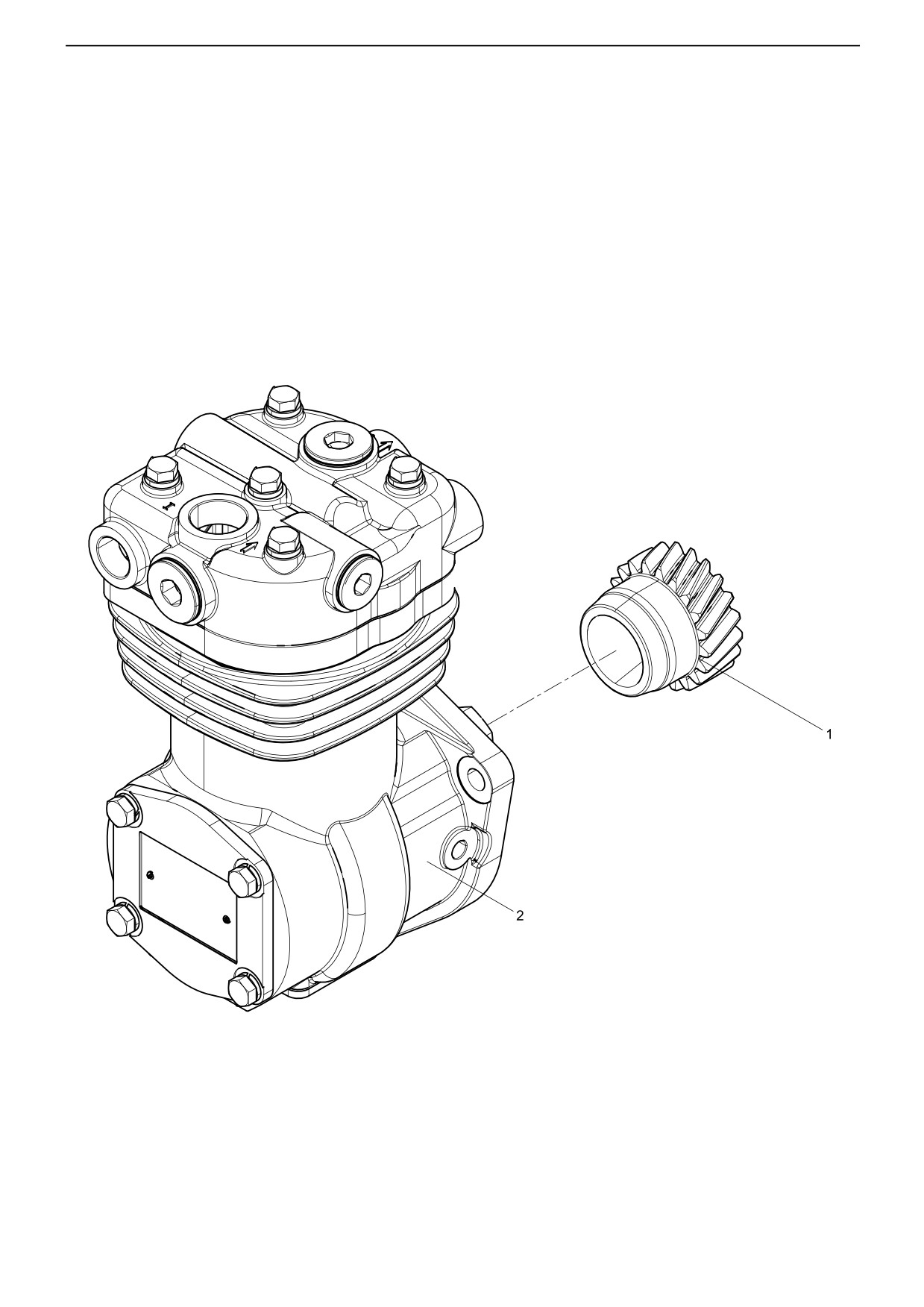

空压机总成(Air compressor assembly)
·
123·
空压机总成(Air compressor assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600130309
1
空气压缩机齿轮
Air compressor gear
2
612600130613
1
空压机
Air compressor
·
124·

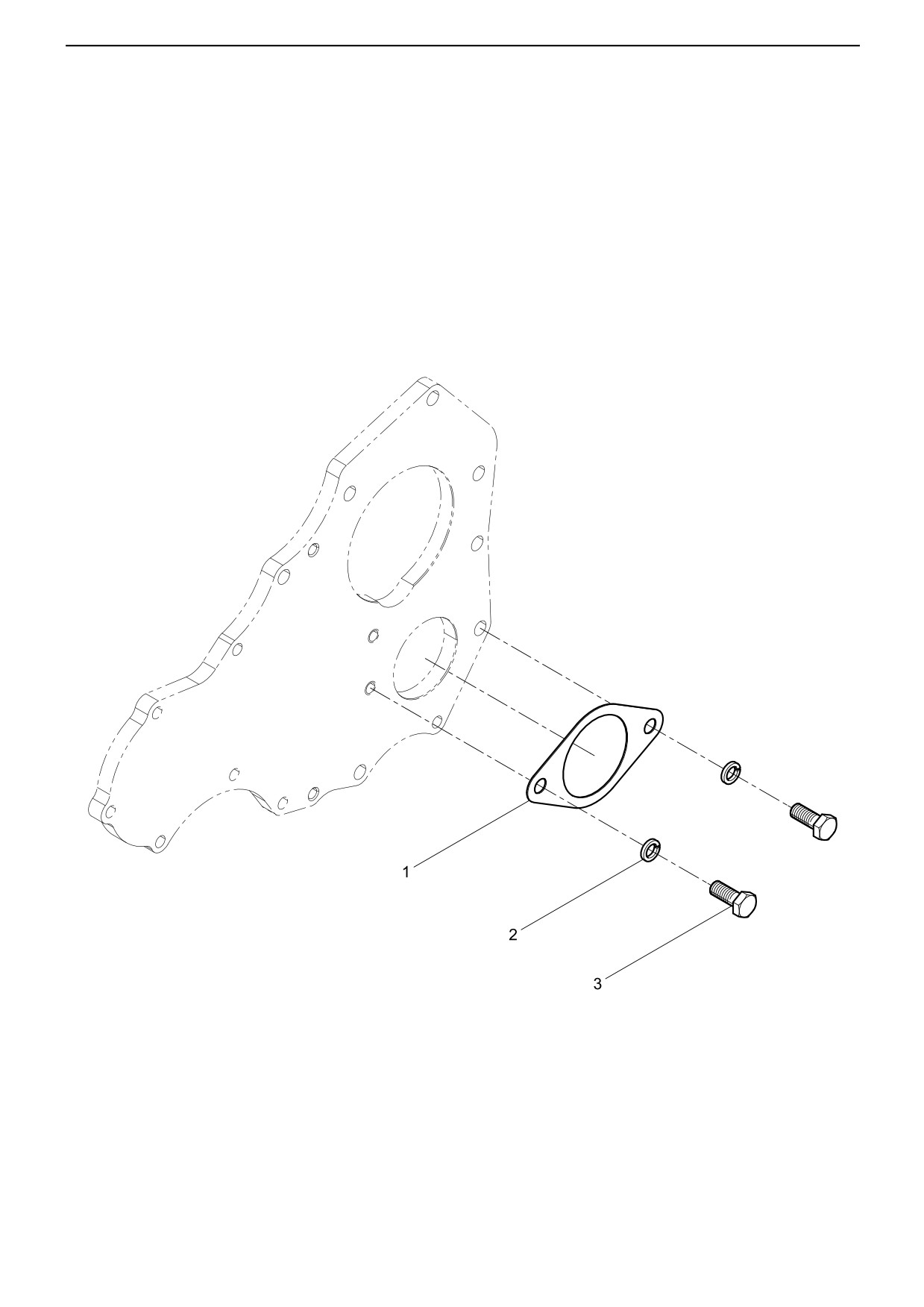

液压泵结合组(Hydraulic Pump Group)
·
125·
液压泵结合组(Hydraulic Pump Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
61800130047
1
垫片
Gasket
2
90003931122
2
弹簧垫圈
Spring washer
3
90003802523
2
六角头螺栓
Hexagon bolt
·
126·

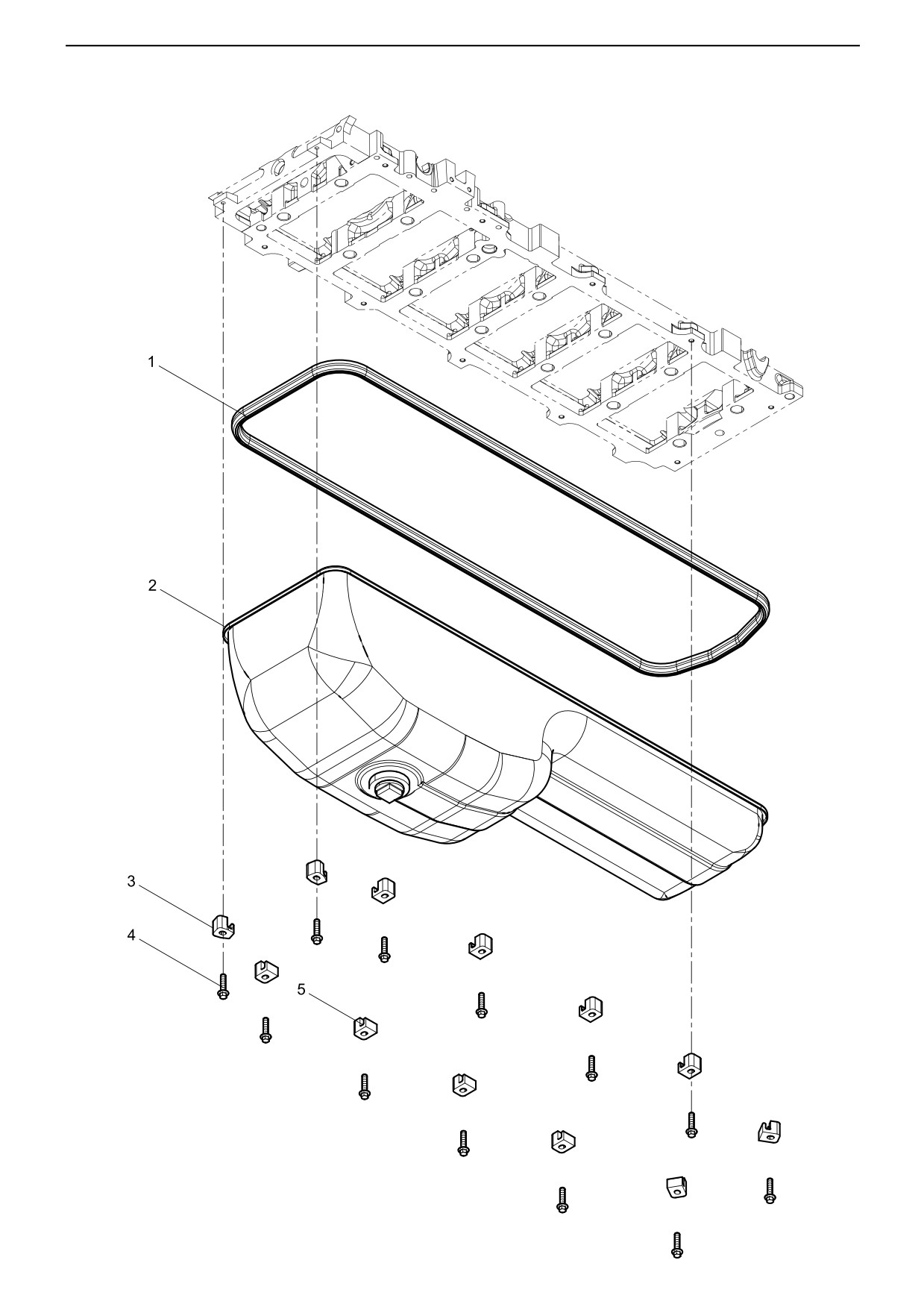

油底壳组()
·
127·
油底壳组()
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
614150004
1
密封垫
Seal washer
2
612600150382
1
油底壳组件
Oil pan assembly
3
612600150390
2
油底壳托块
Oil pan block
4
90011430019
12
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
5
614150046
10
油底壳托块
Oil pan block
·
128·

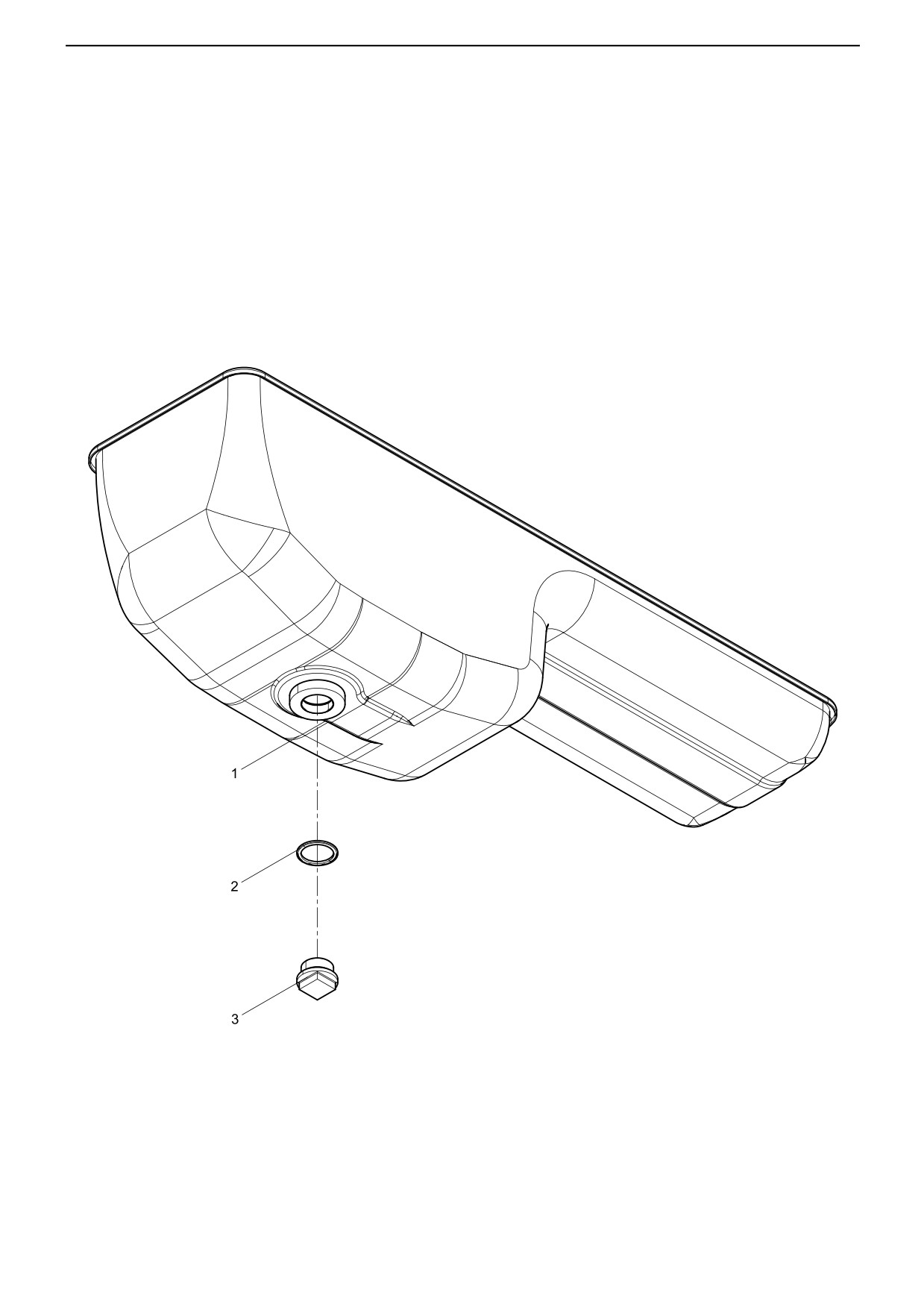

油底壳组件(Oil pan assembly)
·
129·
油底壳组件(Oil pan assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600150309
1
油底壳总成
Oil pan assembly
2
612600150106
1
密封垫圈
Seal washer
3
612600150251
1
磁性螺塞总成
Magnetic screw plug assembly
·
130·
发动机支架结合组(Engine Bracket Group)
·
131·
发动机支架结合组(Engine Bracket Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
90012210004
8
1型六角螺母
Hexagon nut (I)
2
90003813628S
8
双头螺柱
Stud
3
90003900085
4
弹性圆柱销

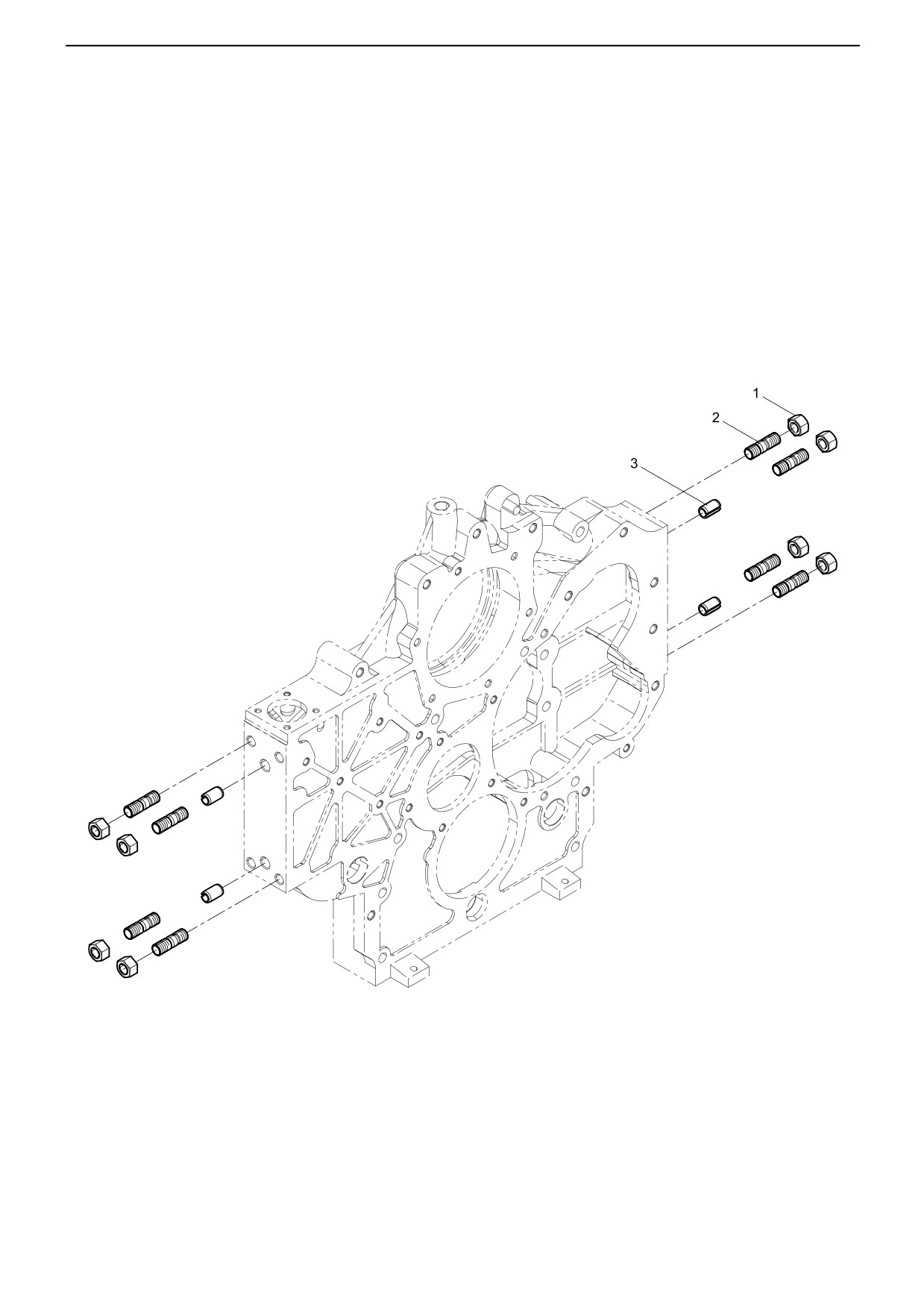

Spring dowel pin
·
132·

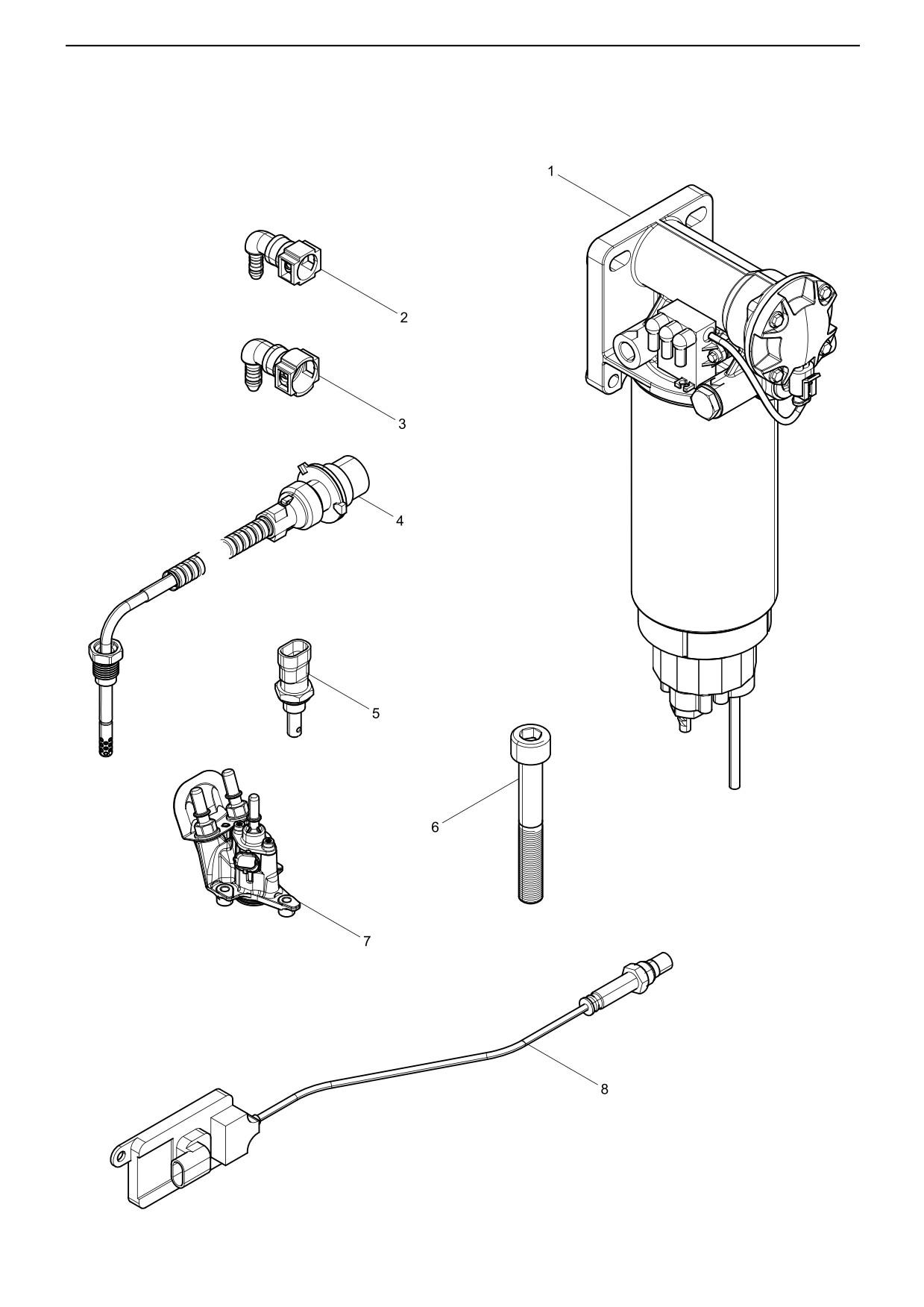

零件箱总成(Parts Kit Assembly)
·
133·
零件箱总成(Parts Kit Assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600082775
1
燃油水寒宝
Fuel System Protector
2
612640130042
5
尿素管接头
Adapter-urea hose
3
612640130041
3
尿素管接头
Adapter-urea hose
4
612640130034
1
温度传感器
Temperature sensor
5
612630060035
1
传感器
Sensor
6
90013050021
3
内六角圆柱头螺钉
Inner hexagon screw
7
612640130089
1
尿素喷嘴
8
612640130013
1
氮氧传感器
Sensor
·
134·

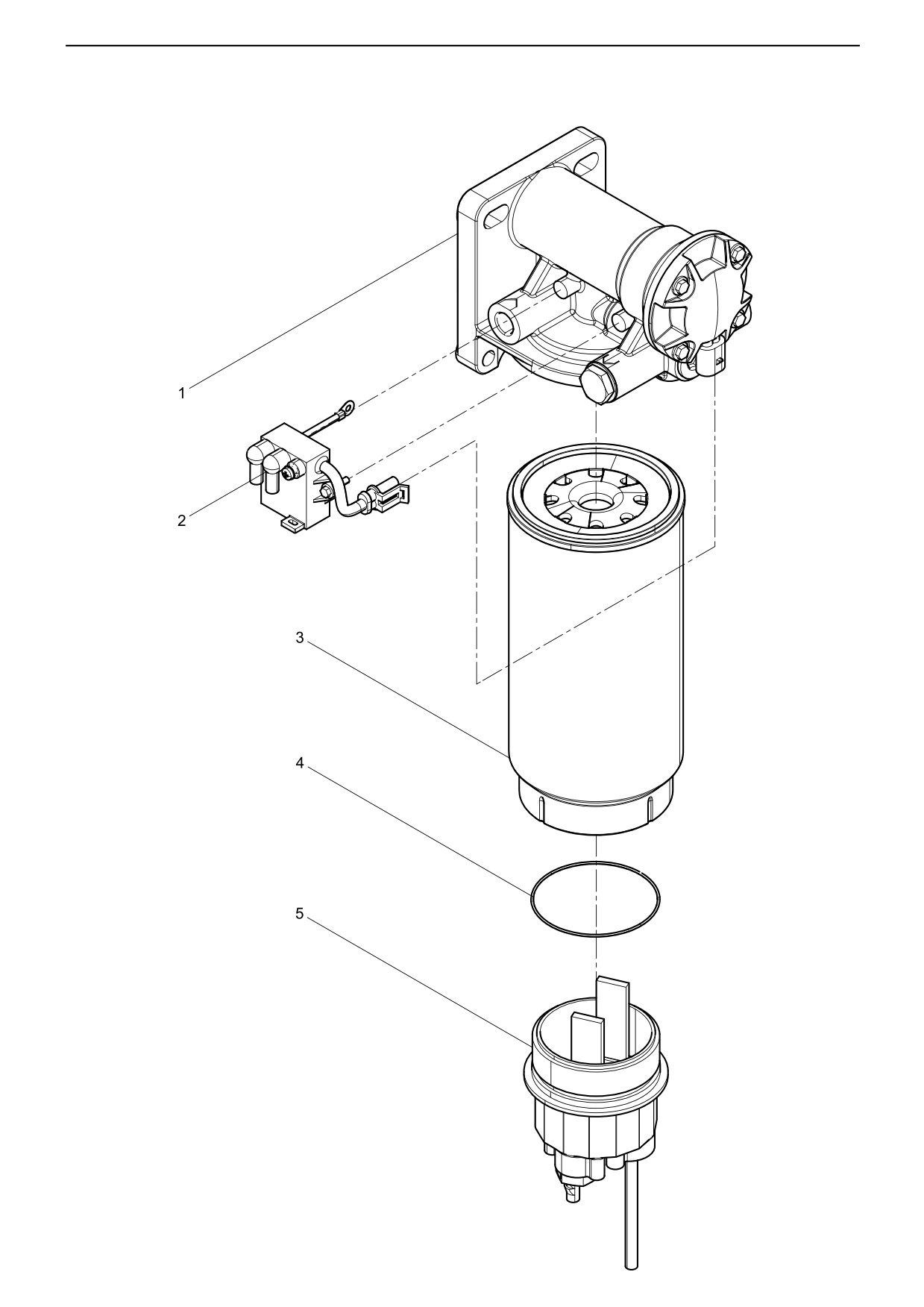

燃油水寒宝(Fuel System Protector)
·
135·
燃油水寒宝(Fuel System Protector)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600082611
1
电动输油泵
Electrical Fuel Supply Pump
2
612600082608
1
电动输油泵控制器
Electrical Fuel Supply Pump Controller
3
612600081294
1
燃油滤清器滤芯
Element of fuel filter
4
612600081327
1
密封圈
Seal washer
5
612600082029
1
带加热器水杯
·
136·

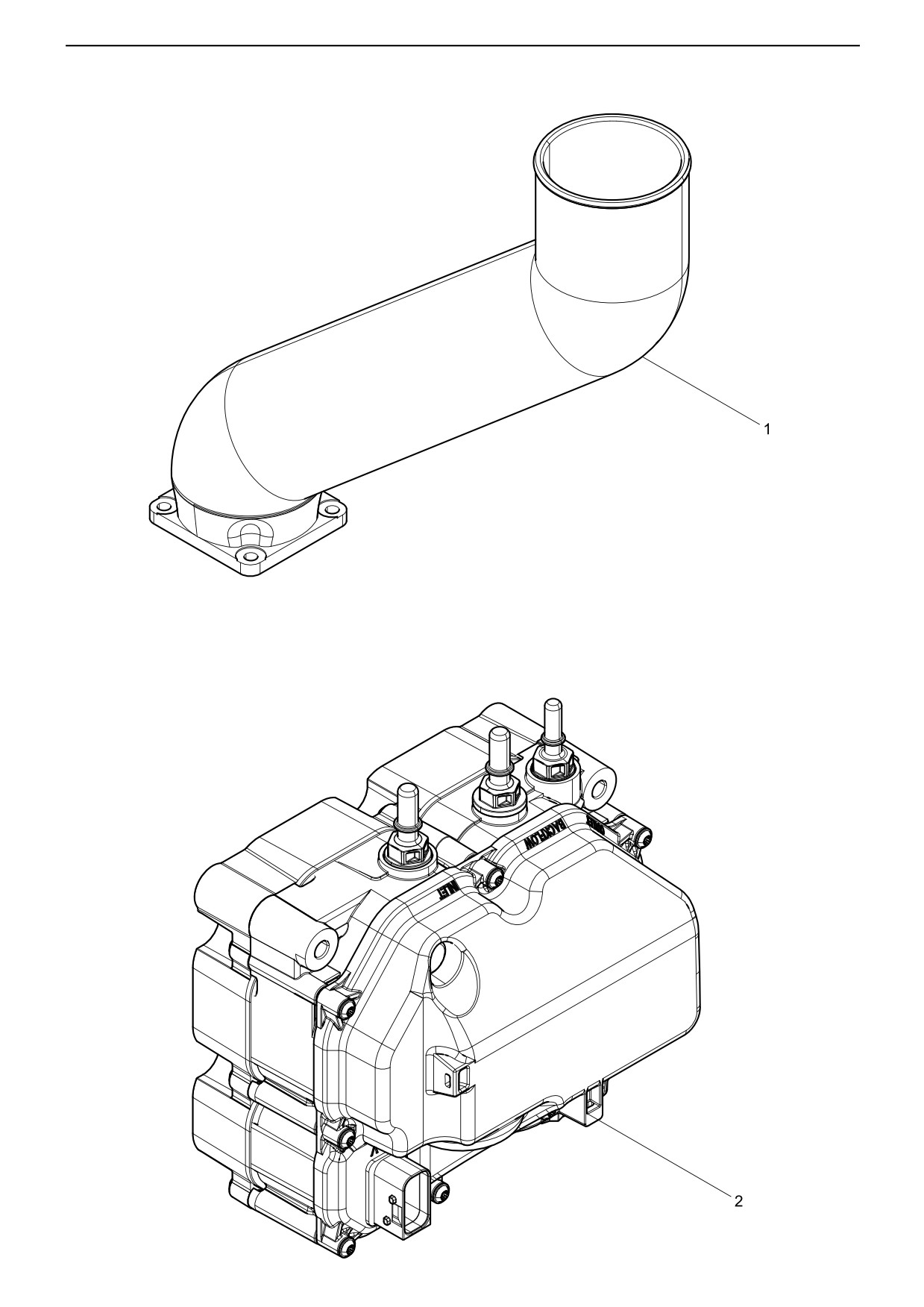

包装箱底盘零件结合组(Packing Box Chassis Parts Group)
·
137·
包装箱底盘零件结合组(Packing Box Chassis Parts Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612640110014
1
进气接管
Air intake joint pipe
2
612640130088
1
尿素泵
·
138·

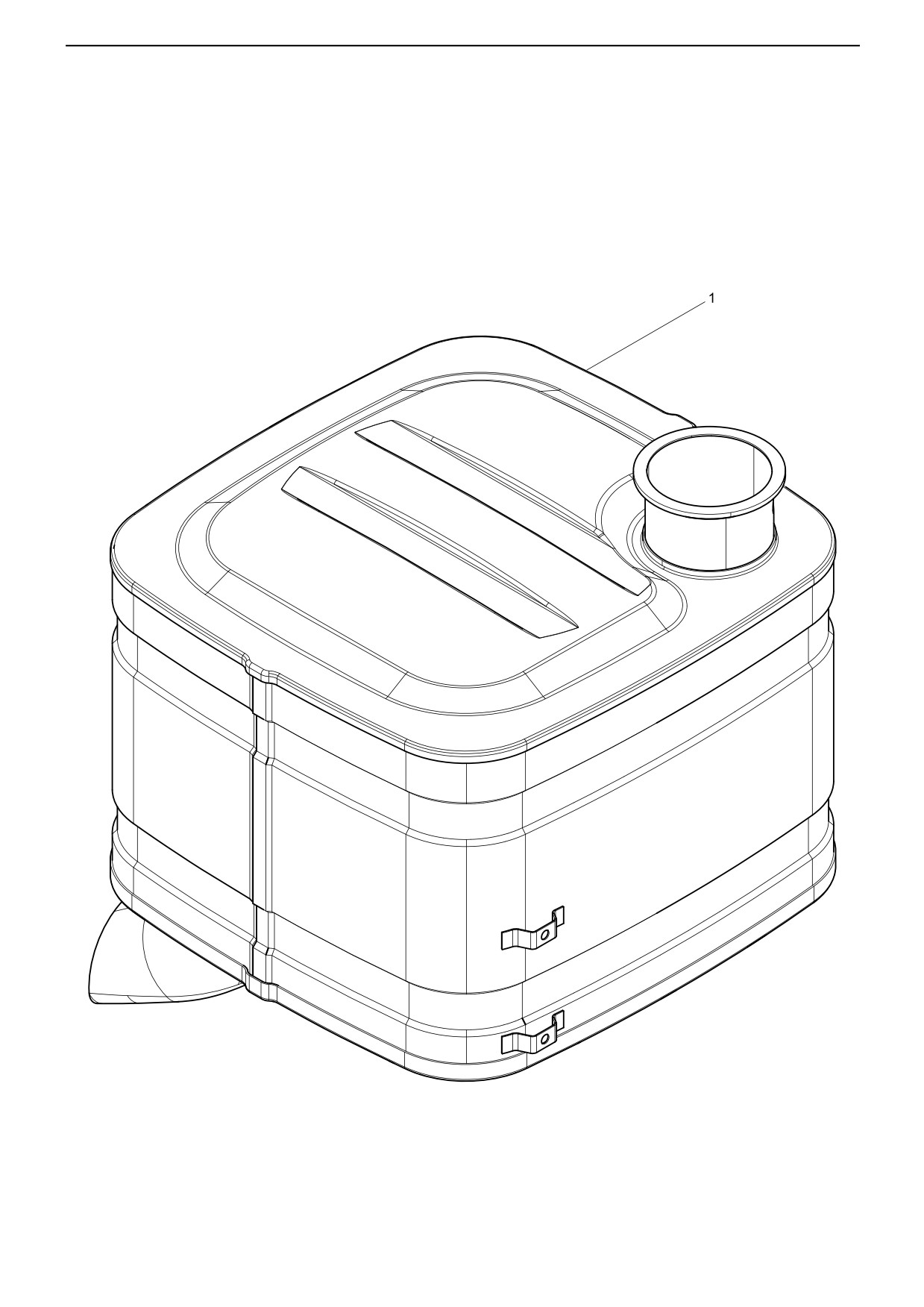

随机单发零件结合组(Single Transport Parts Attached to Engine Group)(*01)
·
139·
随机单发零件结合组(Single Transport Parts Attached to Engine Group)(*01)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612640130427
1
SCR 箱
SCR chamber
·
140·

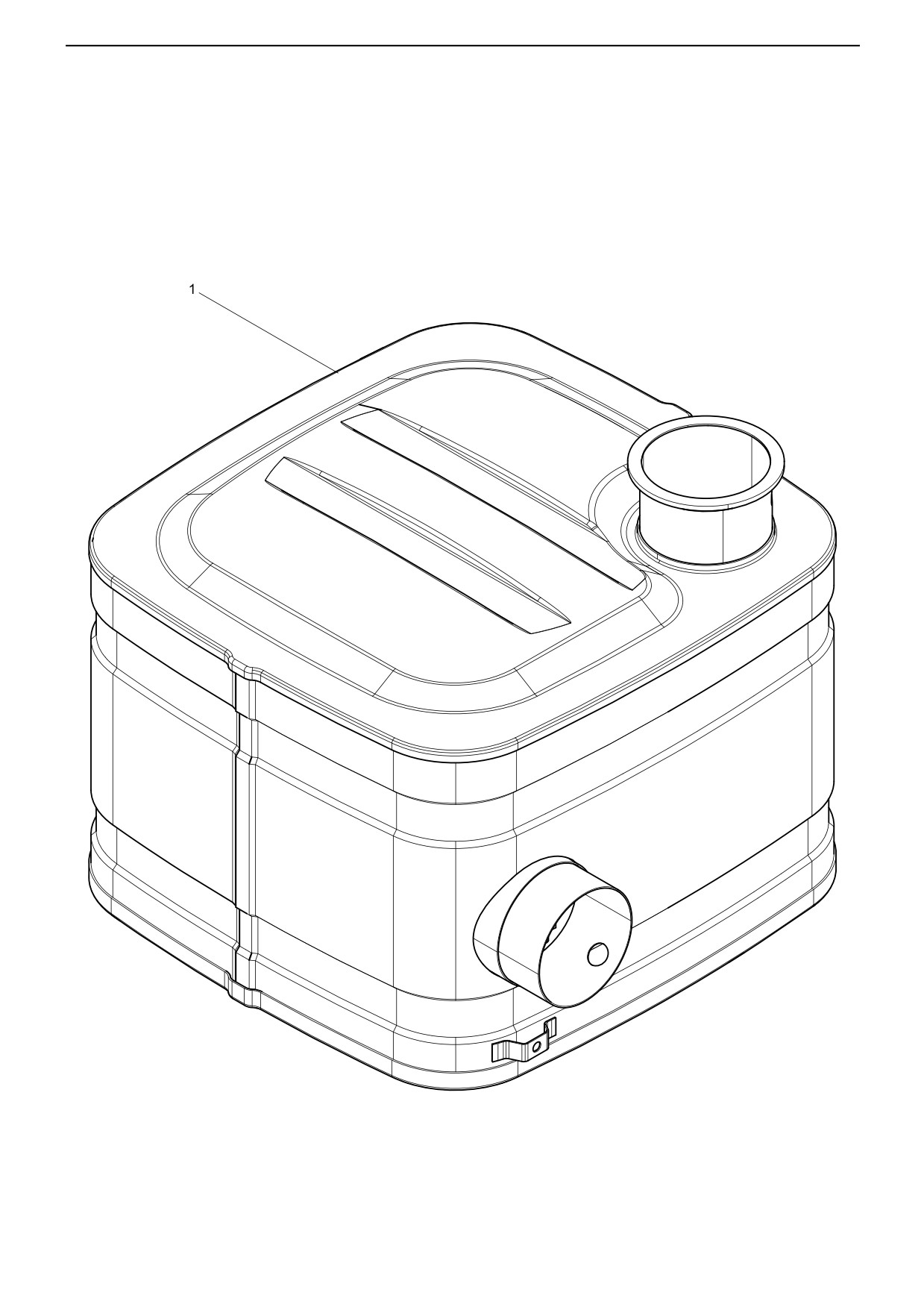

随机单发零件结合组(Single Transport Parts Attached to Engine Group)(*02)
·
141·
随机单发零件结合组(Single Transport Parts Attached to Engine Group)(*02)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612640130428
1
SCR 箱
SCR chamber
·
142·
