WP10 E40 series diesel engine. Parts Catalog (DHP10Q1027) - page 2
端盖结合组()
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600012190
1
端盖
End cover
2
90011430008
1
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
3
90003931122
2
弹簧垫圈
Spring washer
4
90003862532
1
内六角圆柱头螺钉
Inner hexagon screw
5
90011350026
1
六角头螺栓
Hexagon bolt
6
90011430016S
7
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
7
612600061711
2
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
8
90003120602
1
密封圈
Seal washer
·
46·

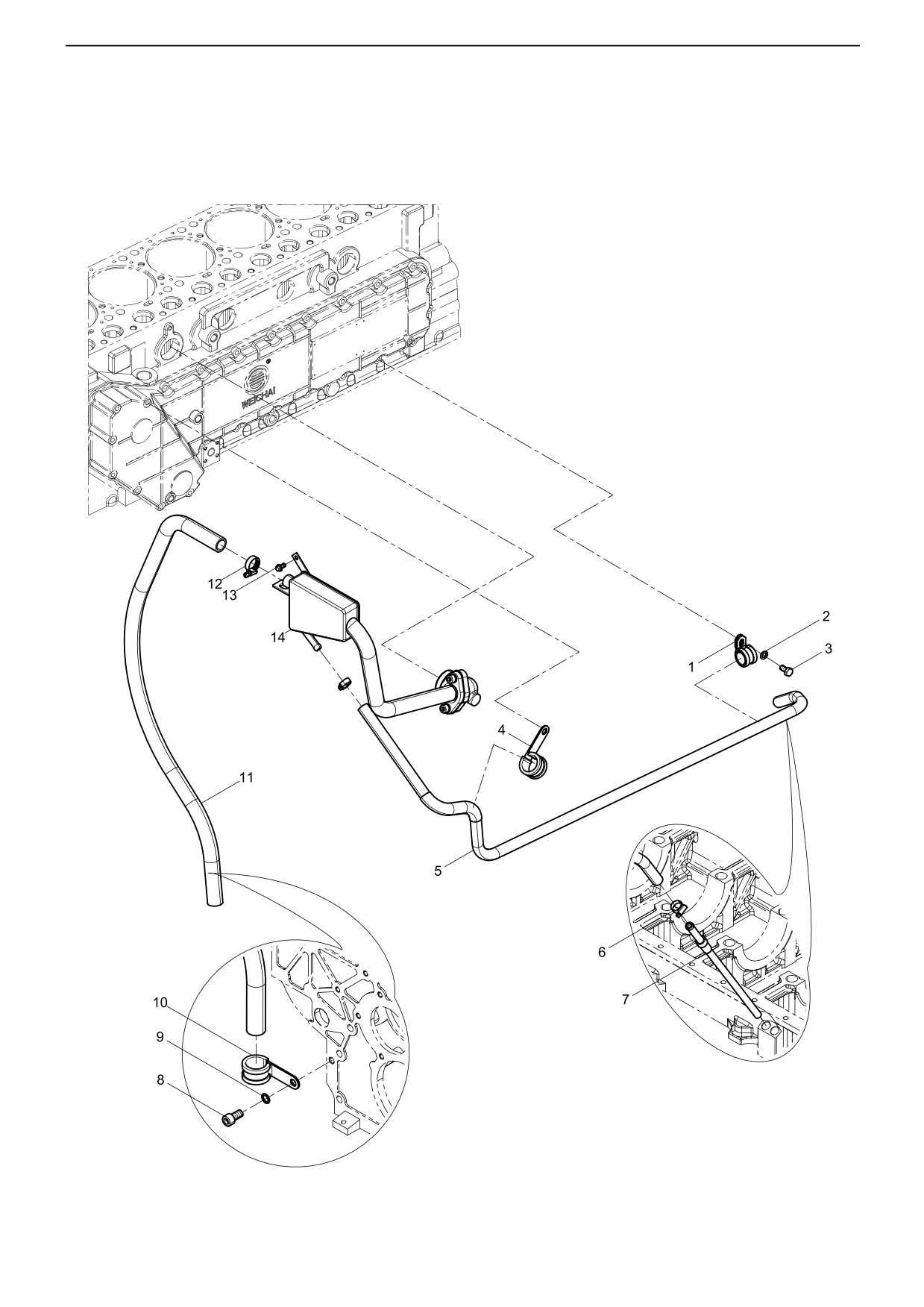

油气分离器结合组(Oil-gas Separator Group)
·
47·
油气分离器结合组(Oil-gas Separator Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600111639
1
管夹总成
Pipe Clamp Assembly
2
90003932023
1
波形弹性垫圈
Wave spiral washer
3
90003802402
1
六角头螺栓
Hexagon bolt
4
612600012280
1
管夹总成
Pipe Clamp Assembly
5
612600013067
1
油路连接胶管
Oil Connecting Rubber Pipe
6
90003989300
2
卡箍
Clamp
7
612600012595
1
回油管接头
Fuel return pipe nipple
Hexagon bolt, full thread
8
90011270002
1
六角头螺栓全螺纹
M10×30GB/T5783-10.9-Zn.D
9
90003931122
1
弹簧垫圈
Spring washer
10
612600011361
1
管夹总成
Pipe Clamp Assembly
11
612600012159
1
油路连接胶管
Oil Connecting Rubber Pipe
12
90003989340
1
卡箍
Clamp
13
90011430021
1
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
14
612600013161
1
油气分离器总成
Oil-gas separator assembly
·
48·

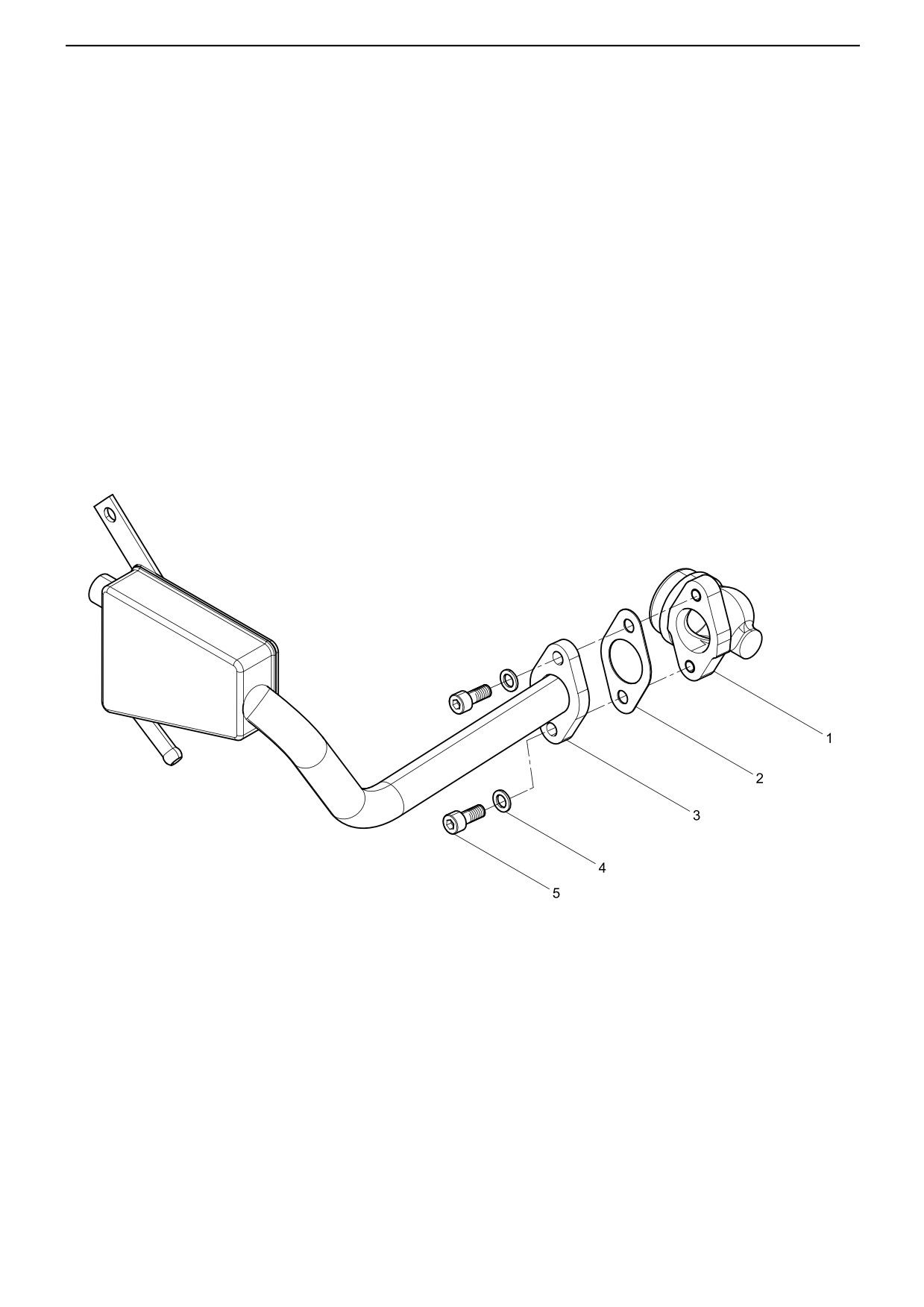

油气分离器总成(Oil-gas separator assembly)
·
49·
油气分离器总成(Oil-gas separator assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
614010279
1
通风弯管
Ventilating elbow
2
90003069303
1
垫片
Gasket
3
612600011422
1
油气分离器组件
Oil-gas separator assembly
4
90003932023
2
波形弹性垫圈
Wave spiral washer
5
90003862427
2
内六角圆柱头螺钉
Inner hexagon screw
·
50·

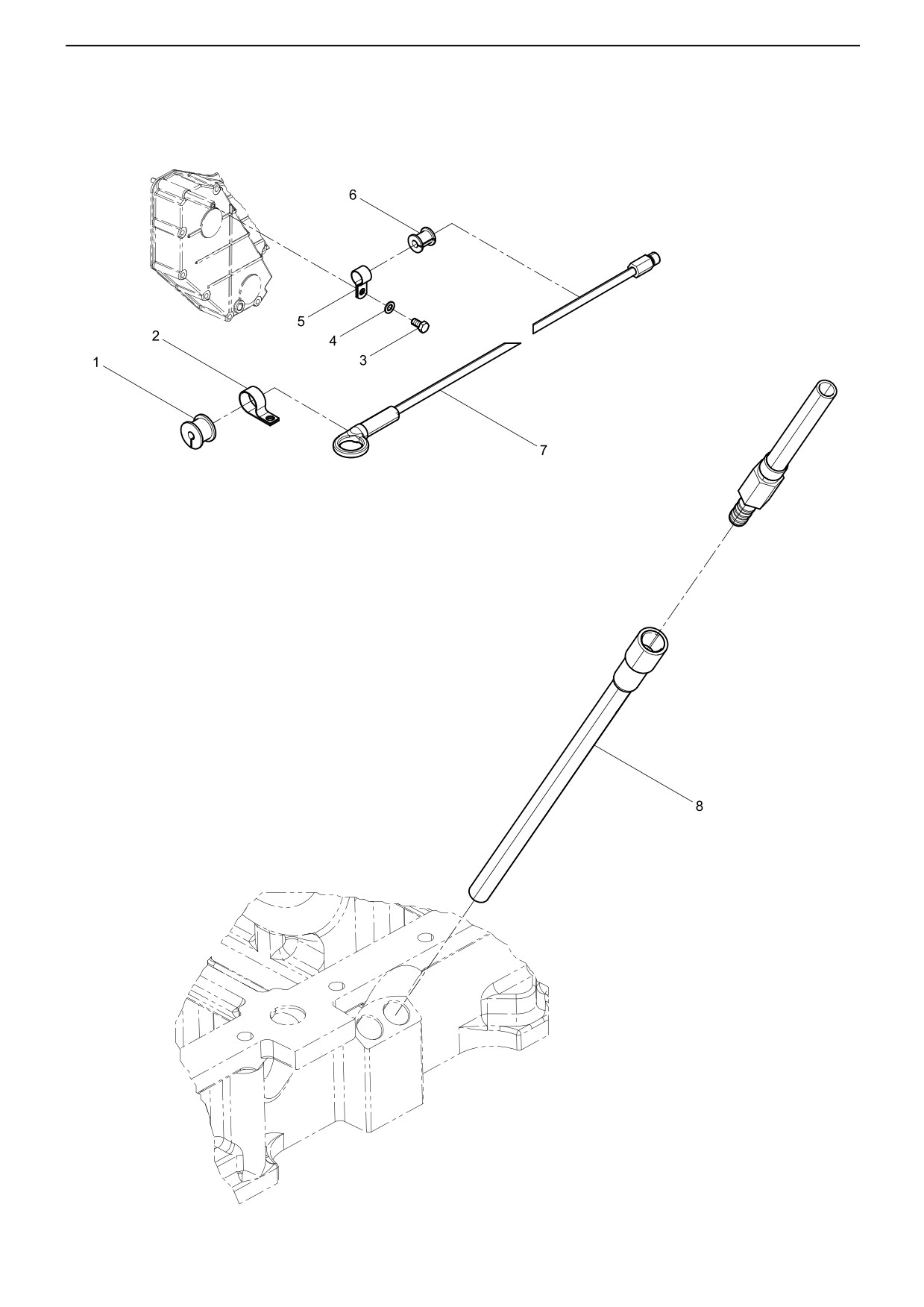

油尺结合组(Dipstick Group)
·
51·
油尺结合组(Dipstick Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600010446
1
橡胶管箍
Rubber clip
2
612600010447
1
管夹
Clip
3
90003802402
1
六角头螺栓
Hexagon bolt
4
90003932023
1
波形弹性垫圈
Wave spiral washer
5
612600010647
1
单管夹片
Pipe clip
6
612600010638
1
橡胶管箍
Rubber clip
7
612600012685
1
油标尺总成
Oil dipstick assembly
8
612600012639
1
油尺管下组件
Oil dipstick tube assembly (lower)
·
52·

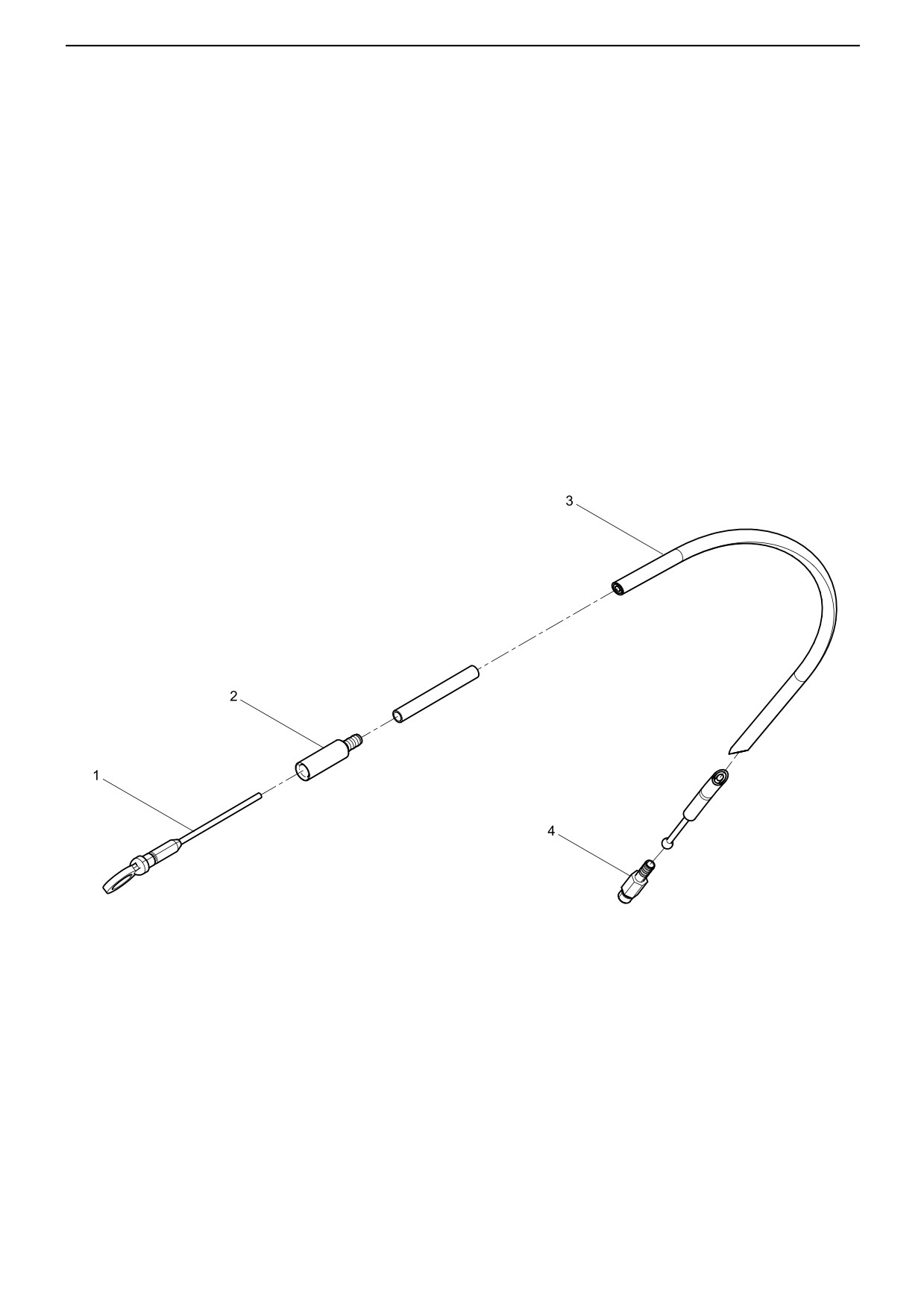

油标尺总成(Oil dipstick assembly)
·
53·
油标尺总成(Oil dipstick assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600012038
1
油标尺
Dipstick
2
612600012057
1
油尺管头
Oil dipstick tube
3
612600012660
1
油尺管
Dipstick tube
4
612600012635
1
螺纹连接管
Thread Connector Pipe
·
54·

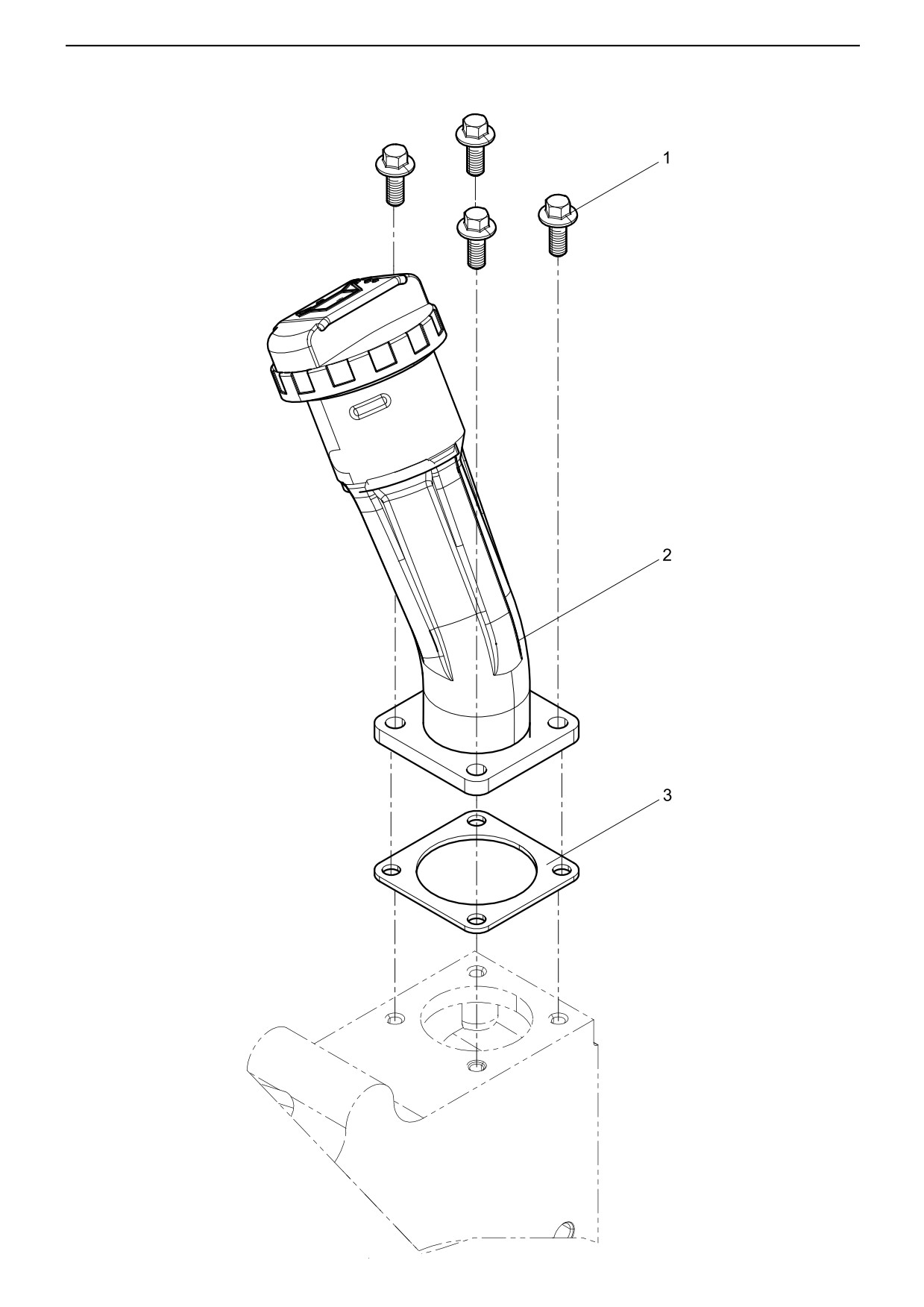

加油管结合组(Oil Tilling Tube Group)
·
55·
加油管结合组(Oil Tilling Tube Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
90011430015
4
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
2
612600015335
1
加机油管组件
Oil filling pipe assembly
3
614010086
1
垫片
Gasket
·
56·

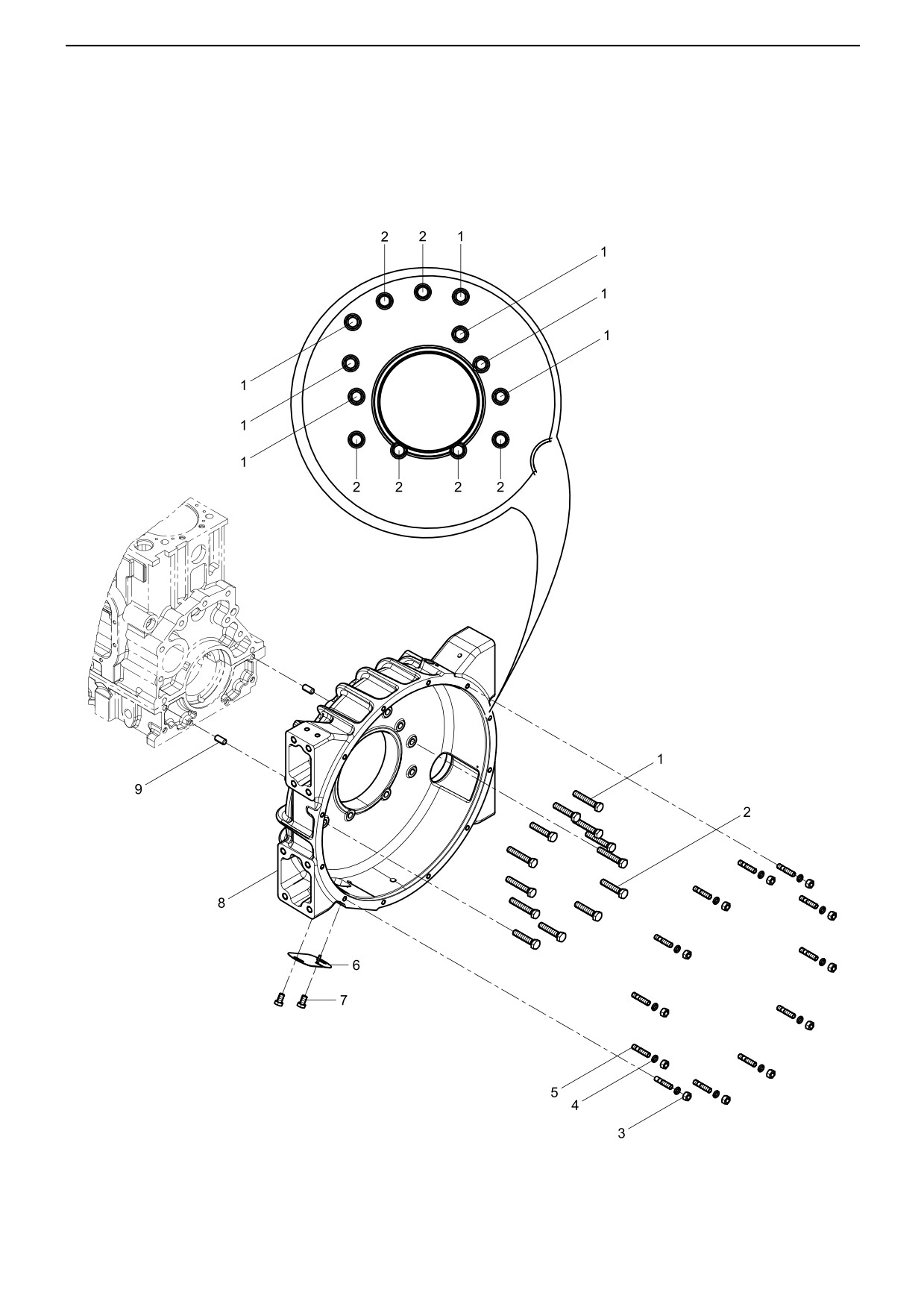

飞轮壳结合组(Flywheel Housing Group)
·
57·
飞轮壳结合组(Flywheel Housing Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
61500010062
7
飞轮壳螺栓
Flywheel housing bolt
2
61500010101
6
飞轮壳螺栓
Flywheel housing bolt
3
90003871305
12
1型六角螺母
Hexagon nut (I)
4
90003931122
12
弹簧垫圈
Spring washer
5
90003813537
12
双头螺柱
Stud
6
612630030066
1
观察孔盖板
Inspection window cover
7
90003802511
2
六角头螺栓
Hexagon bolt
8
612600013610
1
飞轮壳
Flywheel housing
9
90003901604
2
圆柱销
Straight pin
·
58·

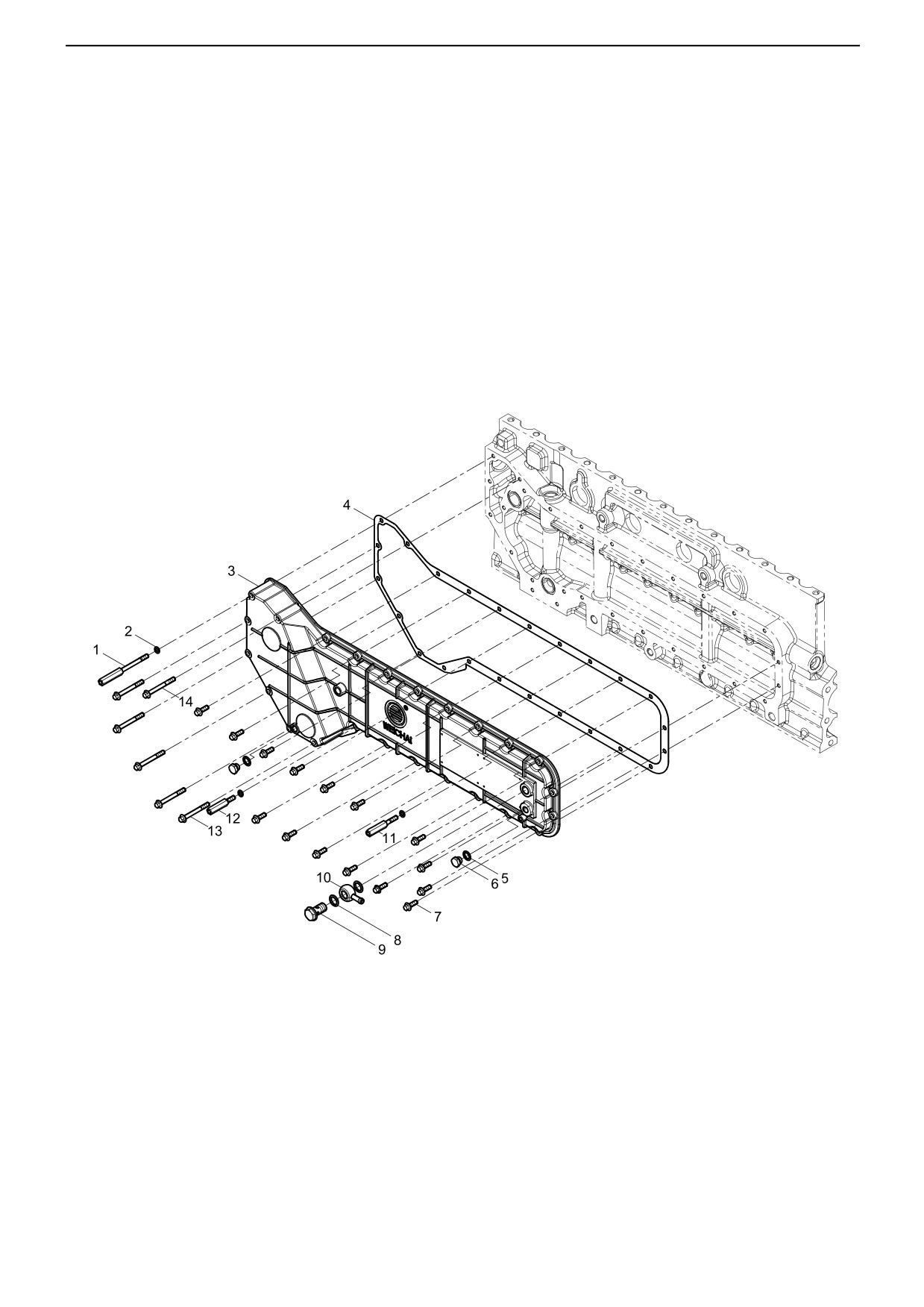

机油冷却器盖结合组()
·
59·
机油冷却器盖结合组()
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600012634
1
支撑块
Supporting plate
2
90003932023
3
波形弹性垫圈
Wave spiral washer
3
612600012307
1
机油冷却器盖
Oil cooler cover
4
614010084B
1
机油冷却器盖垫片
Oil cooler cover gasket
5
612600080200
2
密封垫圈
Seal washer
6
90003962020
2
六角螺塞
Hexagon plug
7
90011410003
15
六角法兰面螺栓
Hexagon Flange Bolt
8
612600080275
2
密封垫圈
Seal washer
9
01119250
1
空心螺栓
Hollow bolt
10
612640010007
1
出水接头
11
612600010616
1
支撑块
Supporting plate
12
612600112056
1
支撑块
Supporting plate
13
90011410009
5
六角法兰面螺栓
Hexagon Flange Bolt
14
90011410010
1
六角法兰面螺栓
Hexagon Flange Bolt
·
60·

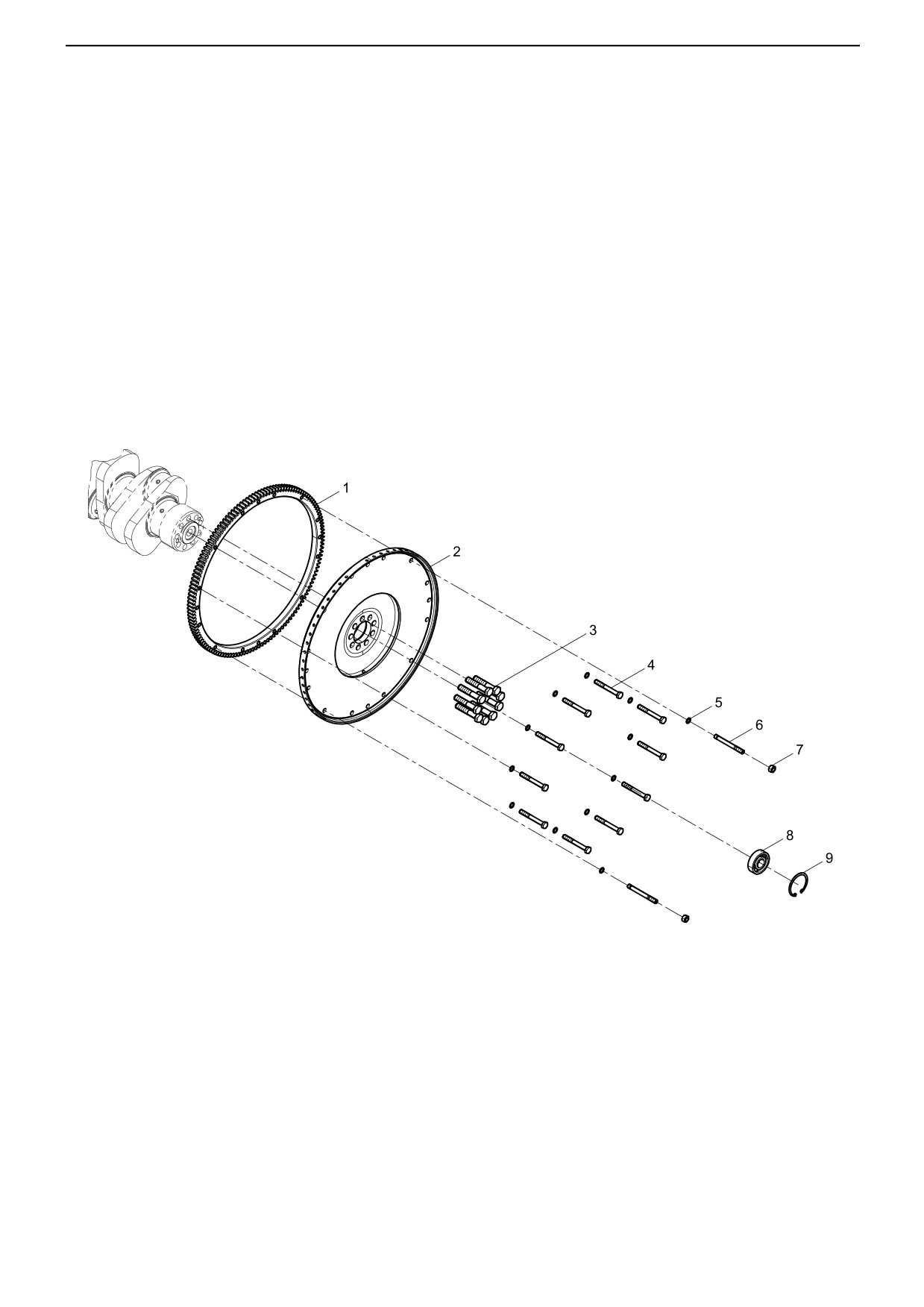

飞轮结合组(Flywheel Group)
·
61·
飞轮结合组(Flywheel Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600020208
1
飞轮齿圈
Flywheel ring gear
2
612600020354
1
飞轮
Flywheel
3
61500020046
9
六角头螺栓
Hexagon bolt
4
90003800579
10
六角头螺栓
Hexagon bolt
5
90003932024
12
波形弹性垫圈
Wave spiral washer
6
90003813571
2
双头螺柱
Stud
7
90003871305
2
1型六角螺母
Hexagon nut (I)
8
90003311416
1
向心球轴承
Centripetal ball bearing
9
90003934310
1
孔用弹性档圈
Circlip for hole
·
62·

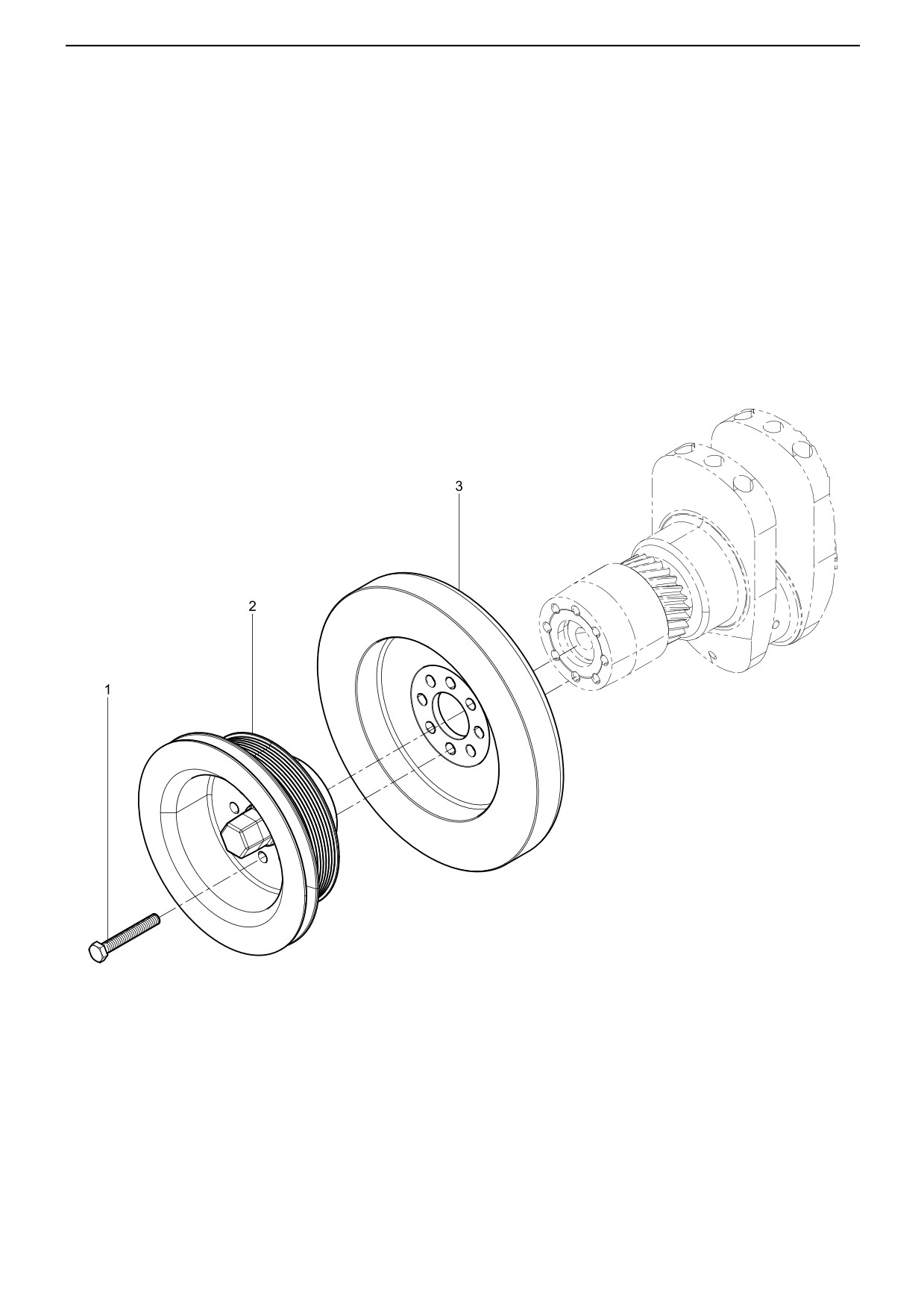

曲轴皮带轮结合组(Crankshaft Pulley Group)
·
63·
曲轴皮带轮结合组(Crankshaft Pulley Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
90003802558
8
六角头螺栓
Hexagon bolt
2
612600020668
1
曲轴皮带轮
Crankshaft belt pulley
3
61560020010
1
减振器
Vibration damper
·
64·

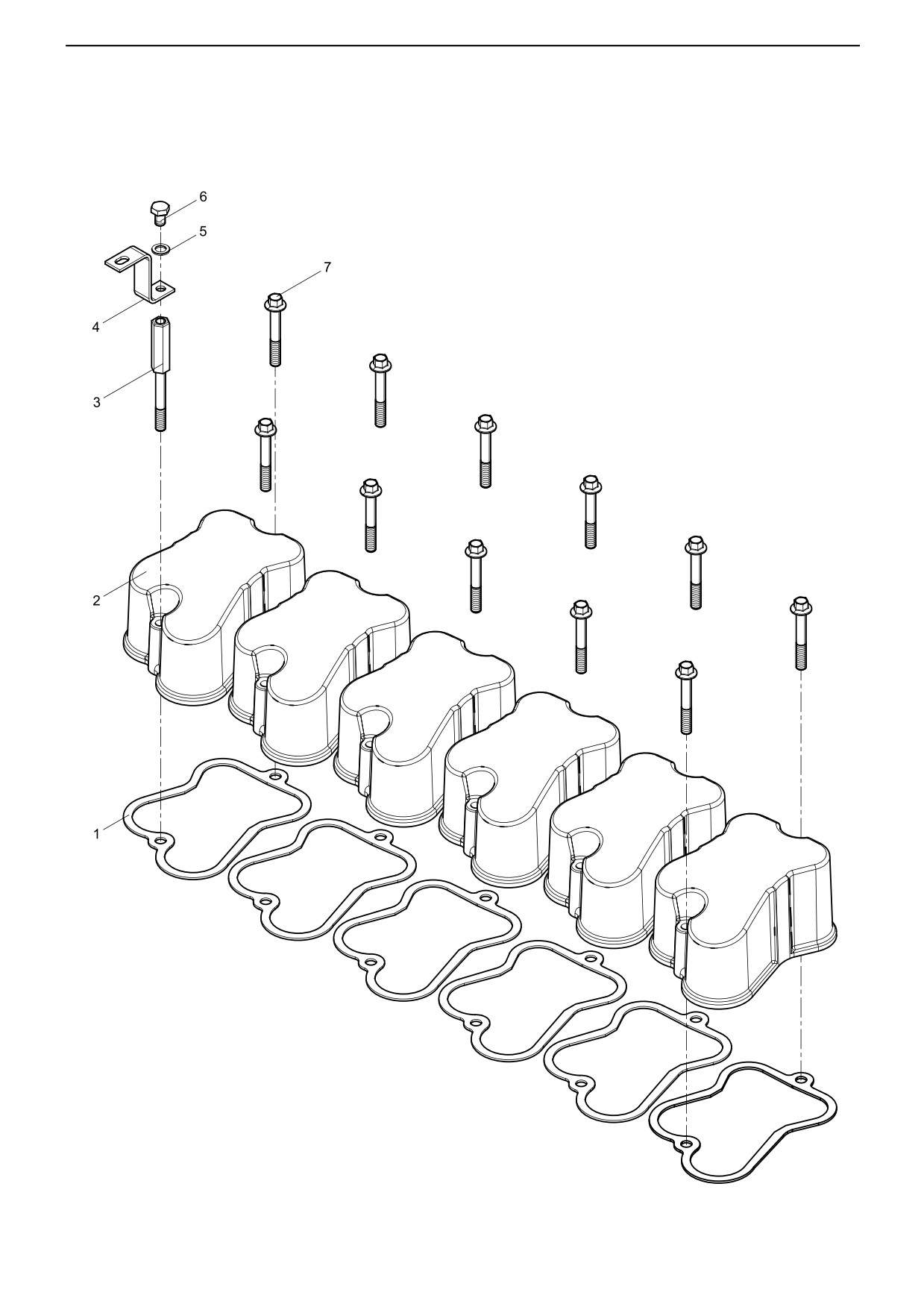

气缸盖罩组件()
·
65·
气缸盖罩组件()
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
614040021
6
气缸盖罩衬垫
Cylinder head cover gasket
2
612600040149
6
气缸盖罩
Cylinder head cover
3
612600040259
1
支撑块
Supporting plate
4
612600040385
1
支架
Bracket
5
90003932023
2
波形弹性垫圈
Wave spiral washer
6
90011430040
1
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
7
612600040636
11
六角法兰面螺栓
Hexagon Flange Bolt
·
66·

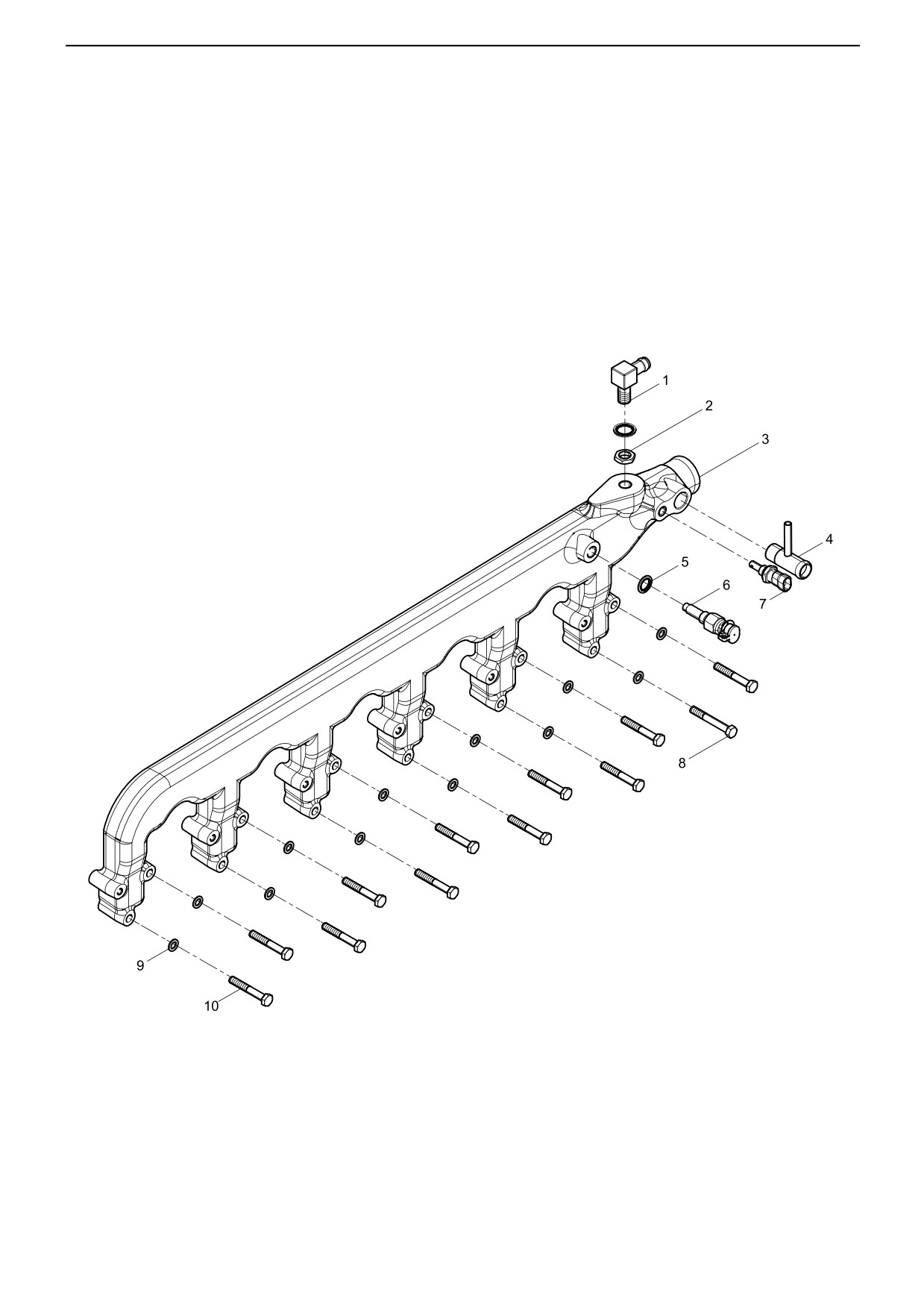

出水管结合组(Water Outlet Pipe Group)
·
67·
出水管结合组(Water Outlet Pipe Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600061395
1
水管接头
Water pipe joint
2
90012660001
1
六角薄螺母
Hexagon nut
3
612600040241
1
出水管
Water outlet pipe
4
61500060045
1
管接头组件
Adapter assembly
5
612600080200
2
密封垫圈
Seal washer
6
612600090792
1
温度传感器
Temperature sensor
7
612630060035
1
传感器
Sensor
8
90003800466
1
六角头螺栓
Hexagon bolt
9
90003932023
12
波形弹性垫圈
Wave spiral washer
10
90003802455
11
六角头螺栓
Hexagon bolt
·
68·

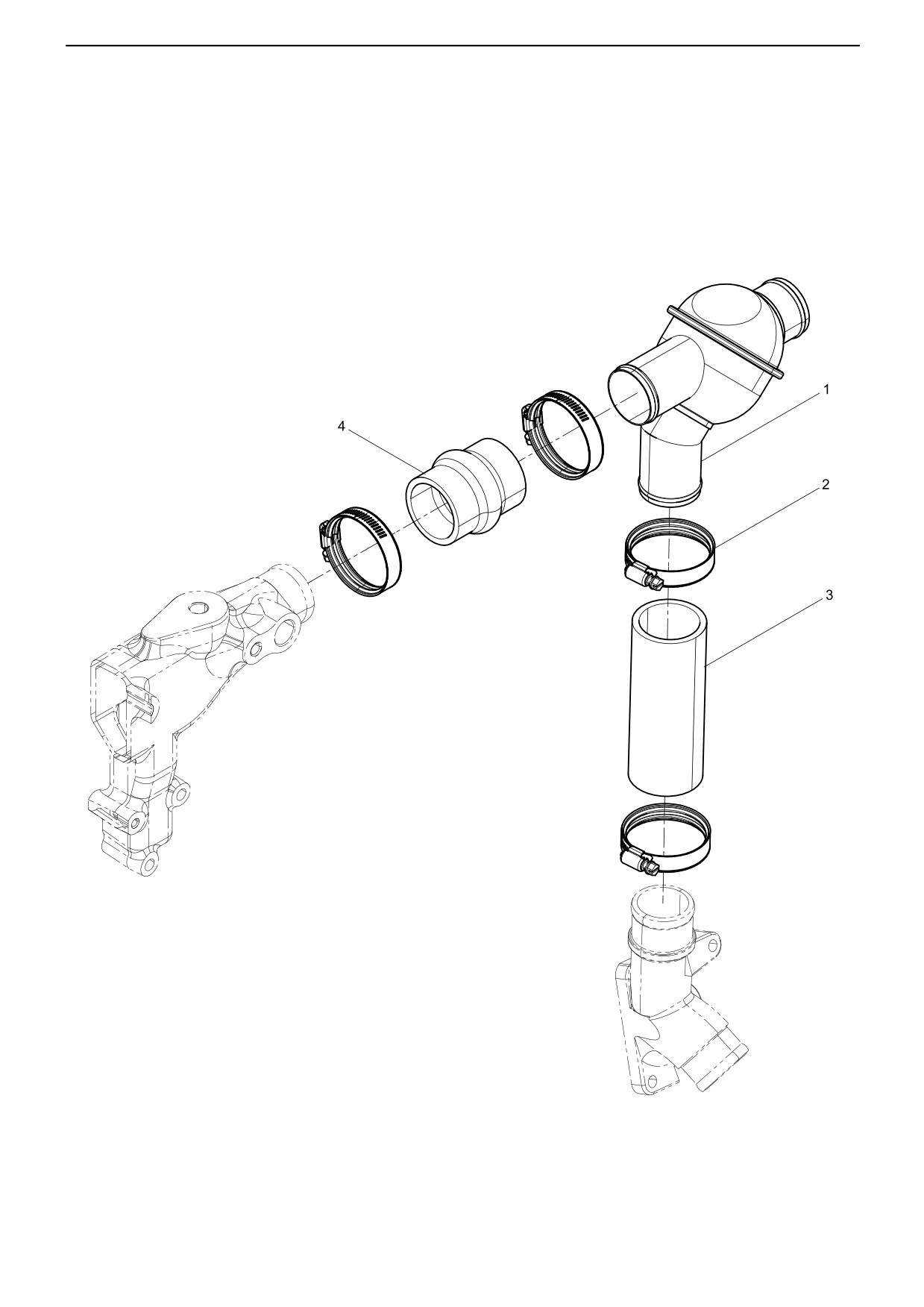

节温器结合组(Thermostat Group)
·
69·
节温器结合组(Thermostat Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600061730
1
外置节温器
External Thermostat
2
612600061883
4
卡箍
Clamp
3
612600061116
1
冷却液连接胶管
Coolant Connecting Rubber Pipe
4
612600060518
1
冷却液连接胶管
Coolant Connecting Rubber Pipe
·
70·

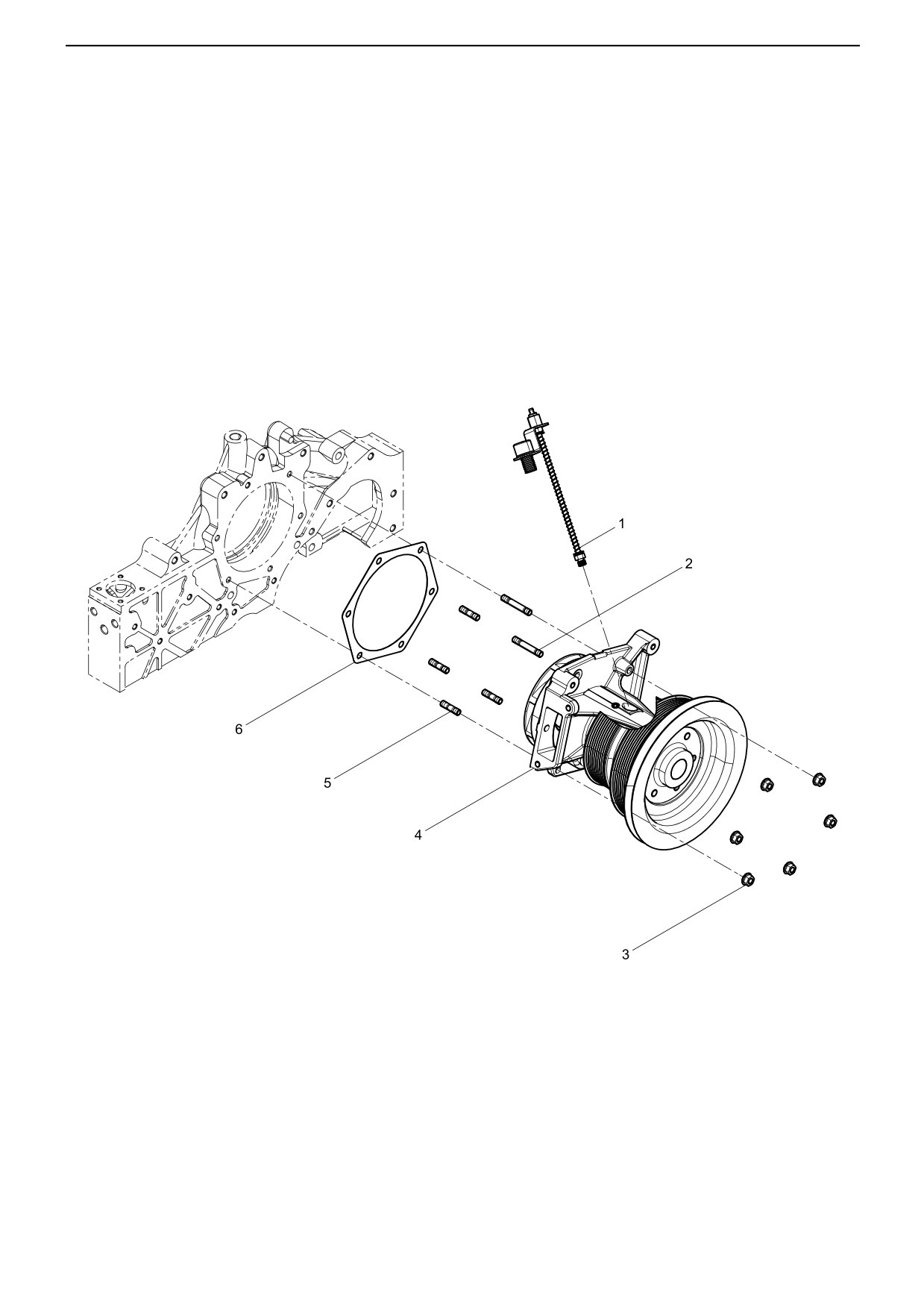

水泵结合组(Water pump assembly)
·
71·
水泵结合组(Water pump assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600061396
1
水泵加黄油装置
Adding butter thingamy of water pump
2
90003813471S
2
双头螺柱
Stud
3
612600061719
6
六角法兰面承面带齿螺母
Hexagon Flange Nut
4
612600061697
1
水泵
Water pump
5
90003813429S
4
双头螺柱
Stud
6
614060008
1
水泵密封垫
Seal gasket of water pump
·
72·

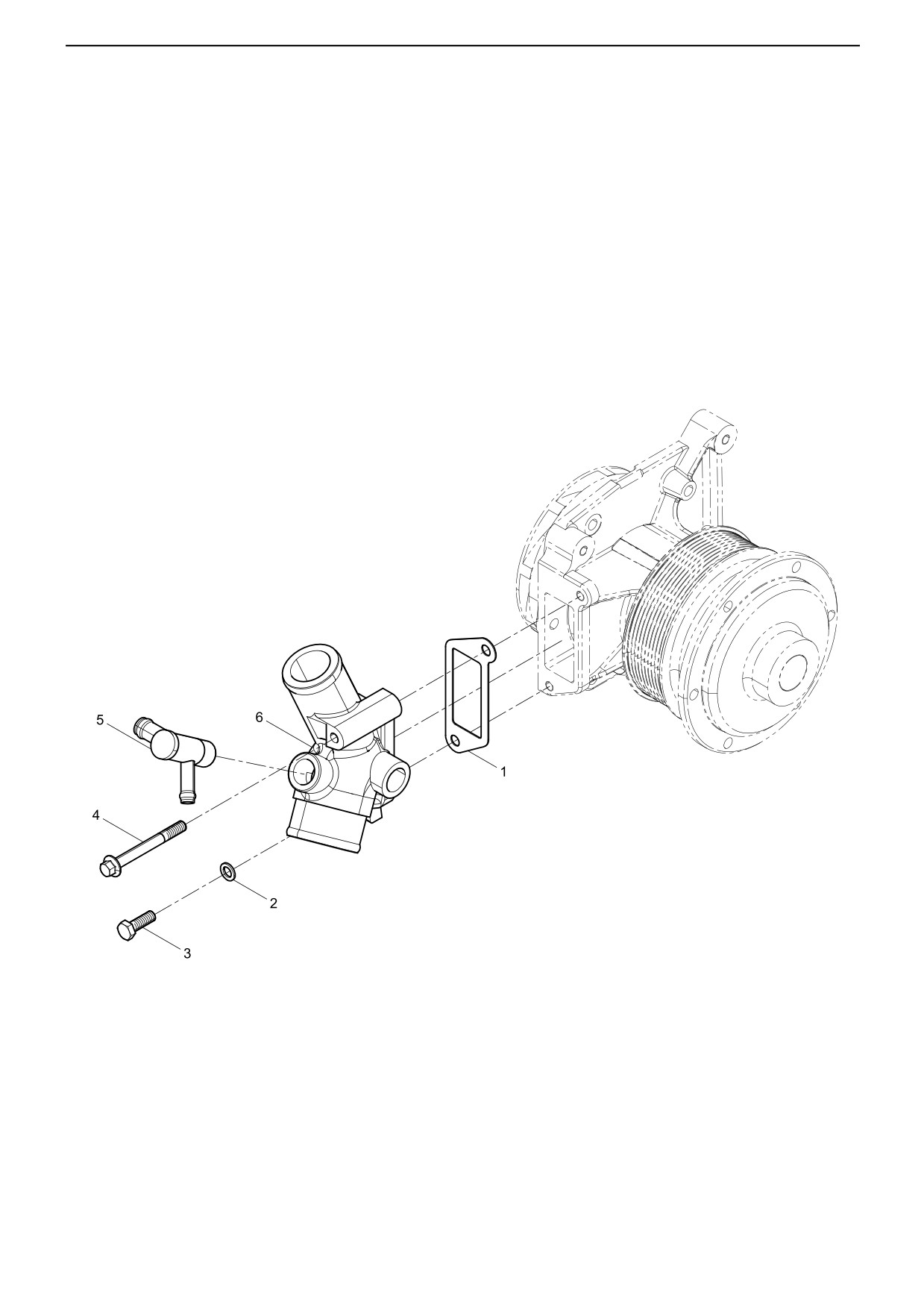

水管接头结合组(Water Pipe Connector Group)
·
73·
水管接头结合组(Water Pipe Connector Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
614060024
1
水管接头垫片
Gasket
2
90003932023
1
波形弹性垫圈
Wave spiral washer
3
90003802424
1
六角头螺栓
Hexagon bolt
4
90011430005
1
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
5
612600061253
1
管接头组件
Adapter assembly
6
612600061250
1
水管接头
Water pipe joint
·
74·

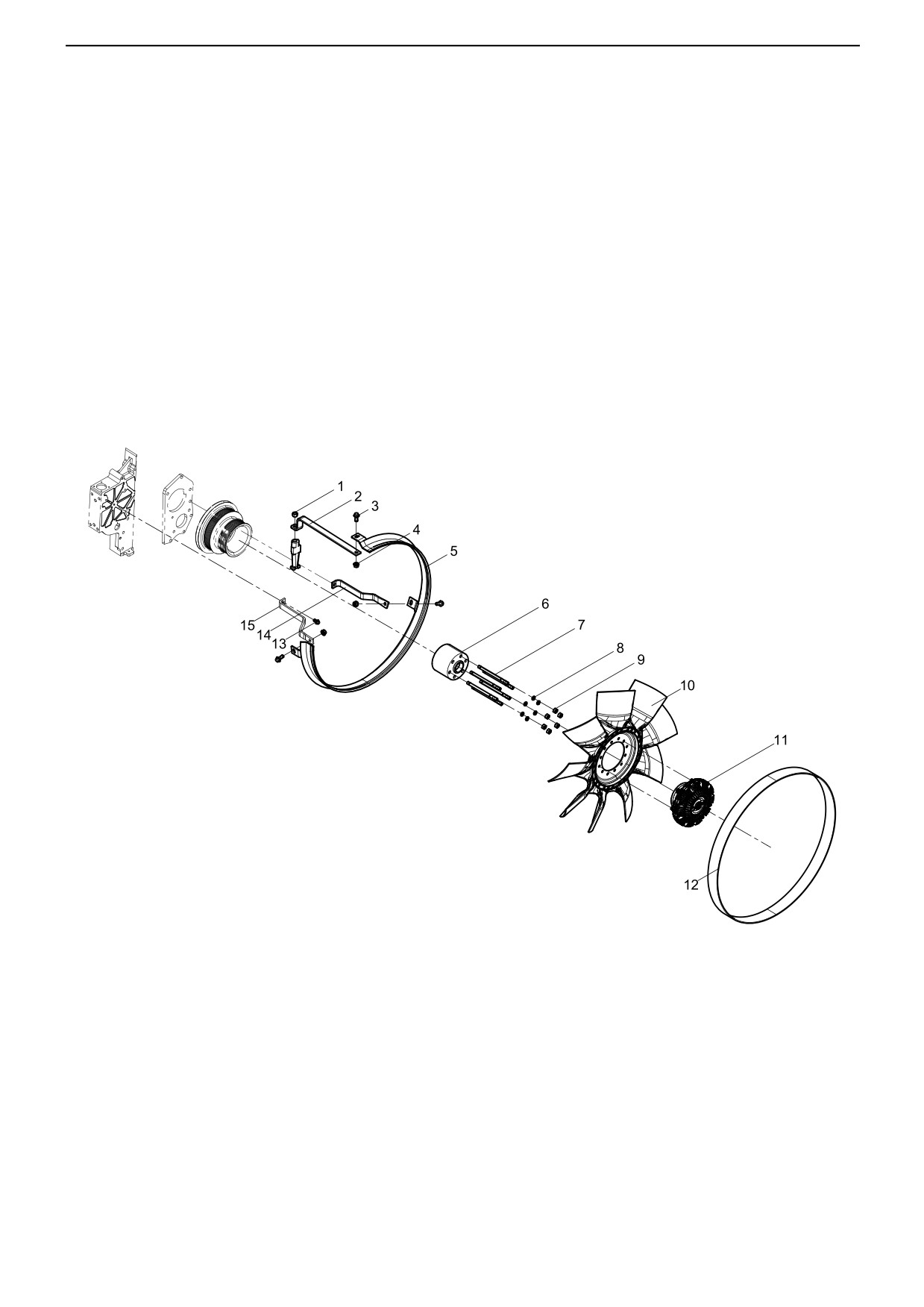

风扇及轮毂结合组(Fan and Hub Group)
·
75·
风扇及轮毂结合组(Fan and Hub Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
Prevailing Torque Type All-metal
1
90003888453
1
2型全金属六角锁紧螺母
Hexagon Nut,
2
612600061066
1
固定支架
Fixed plate
3
90011430008
3
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
4
612600061720
3
六角法兰面承面带齿螺母
Hexagon Flange Nut
5
612600061062
1
护风罩总成
Air guiding assembly
6
612600060167
1
中间法兰
Intermediate flange
7
90011620012
6
双头螺柱
Stud
8
90003931122
6
弹簧垫圈
Spring washer
9
90003871305
6
1型六角螺母
Hexagon nut (I)
10
612600060215
1
风扇
Fan
11
61500060226
1
风扇离合器
Fan Clutch
12
AZ1560060016
1
护风带总成
Air cowl assembly
13
90011430040
1
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
14
612600061059
1
固定支架
Fixed plate
15
612600061058
1
固定支架
Fixed plate
·
76·

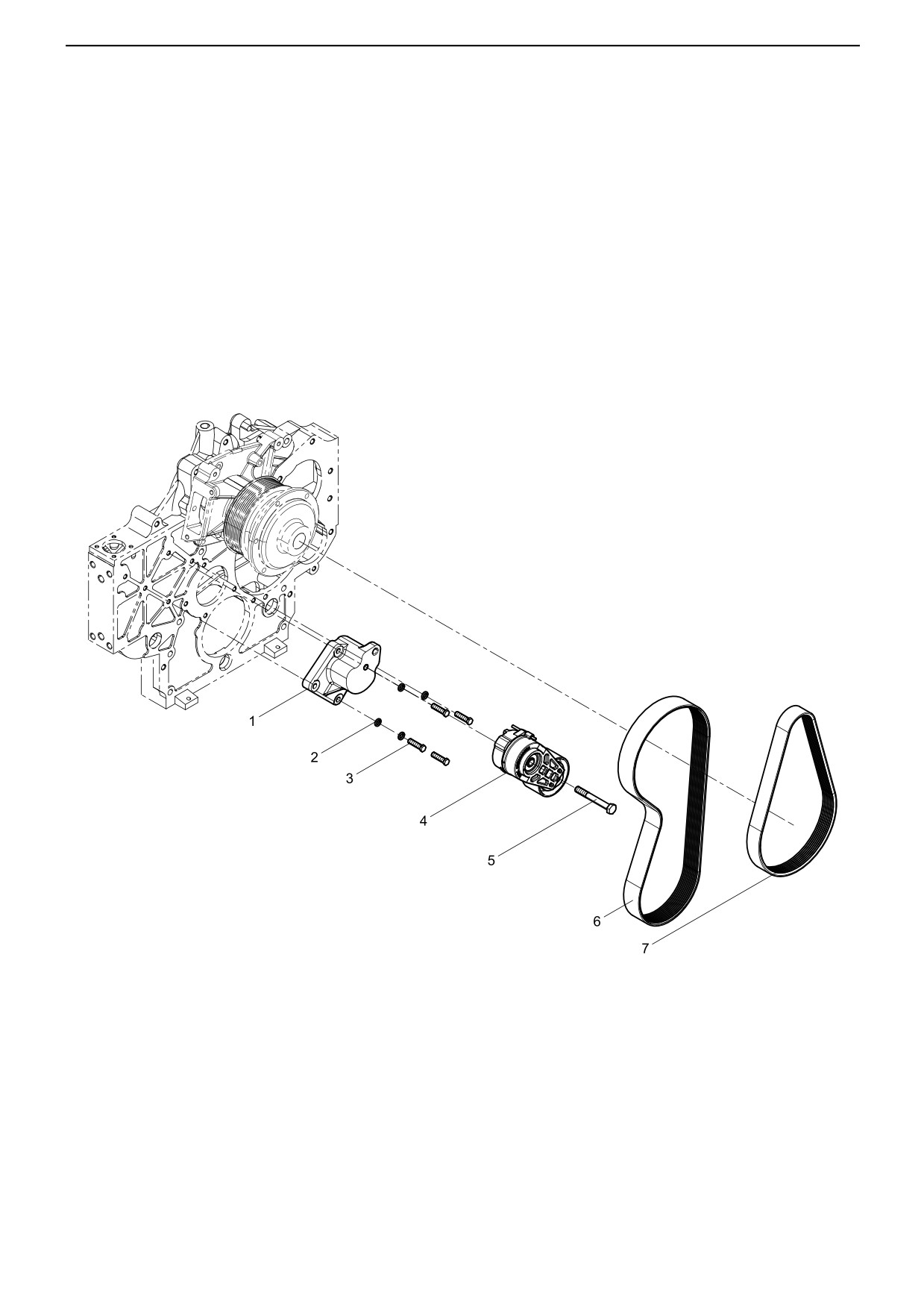

张紧轮及皮带结合组(Tensioner and Belt Assembly)
·
77·
张紧轮及皮带结合组(Tensioner and Belt Assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600062026
1
张紧轮座
Tension wheel seat
2
90003931102
4
弹簧垫圈
Spring washer
3
90003802432S
4
六角头螺栓
Hexagon bolt
4
612600061256
1
皮带张紧轮
Belt tightener
5
90011260010
1
六角头螺栓
Hexagon bolt
6
612600061360
1
10PK 多 楔 带
7
612600090600
1
汽车多楔带
Ribbed belt
·
78·

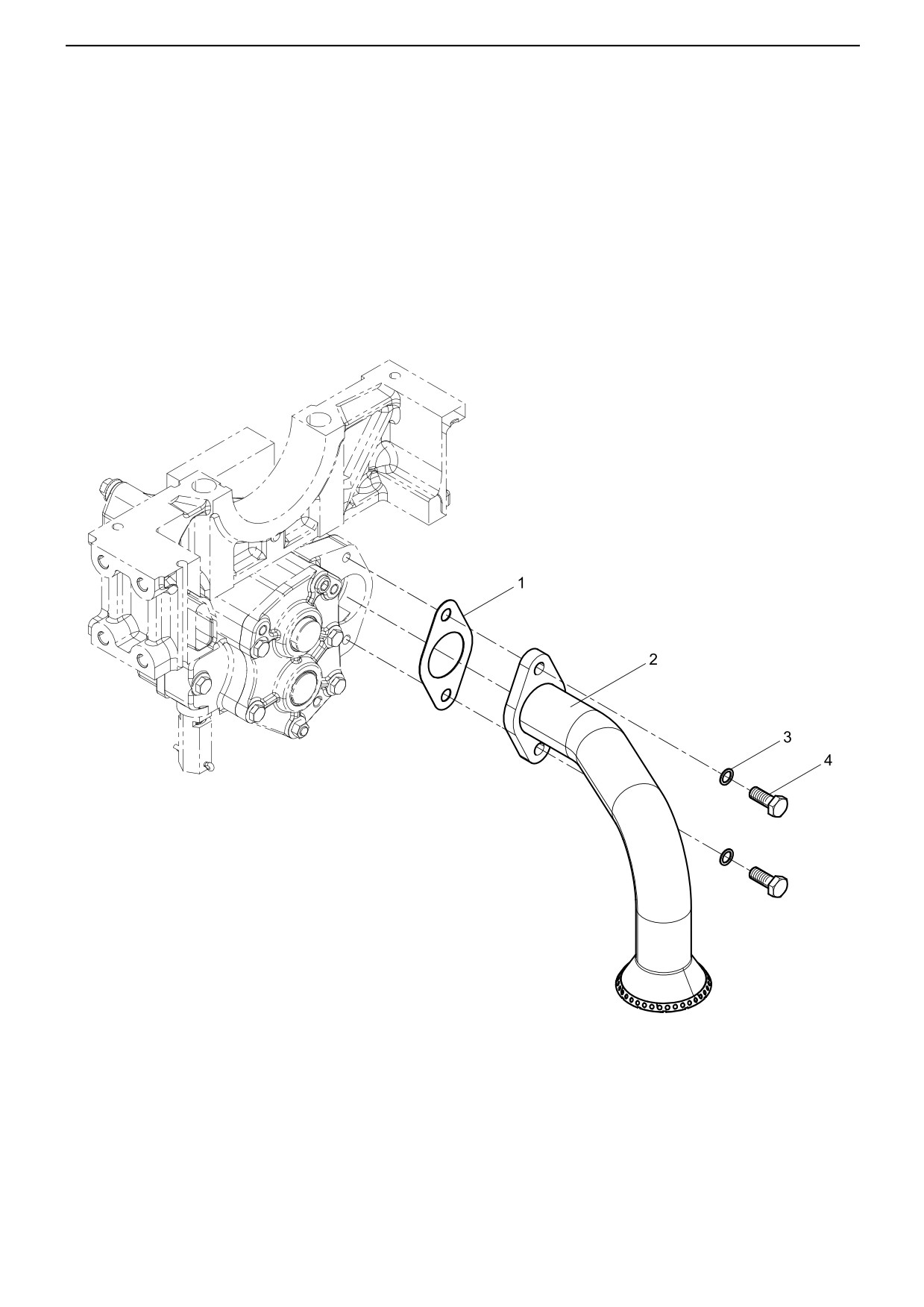

机油集滤器结合组(Oil Suction Strainer Group)
·
79·
机油集滤器结合组(Oil Suction Strainer Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
614070078
1
垫片
Gasket
2
61500070082
1
集滤器总成
Strainer assembly
3
90003930271
2
平垫圈
Flat washer
4
90003802523S
2
六角头螺栓
Hexagon bolt
·
80·

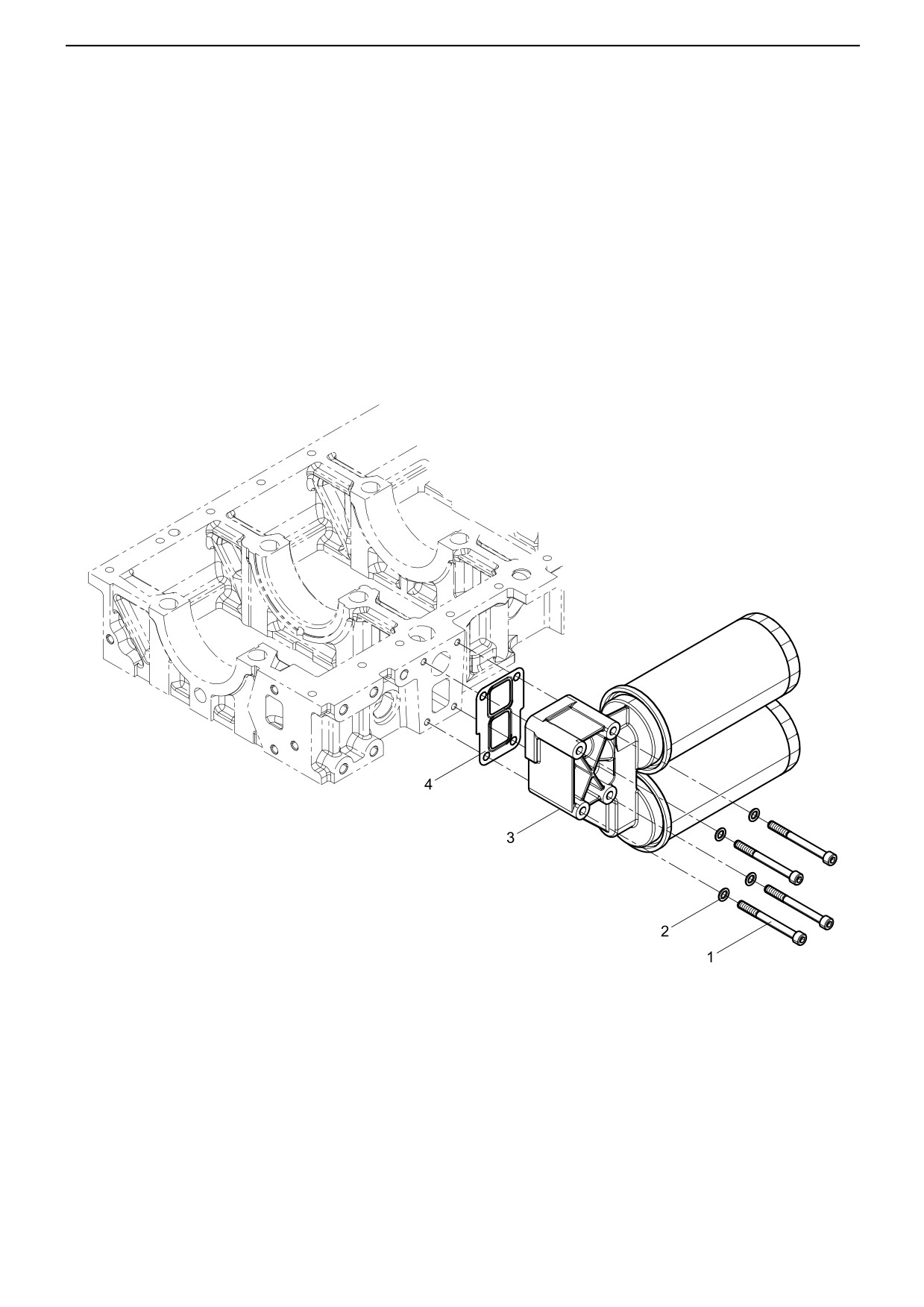

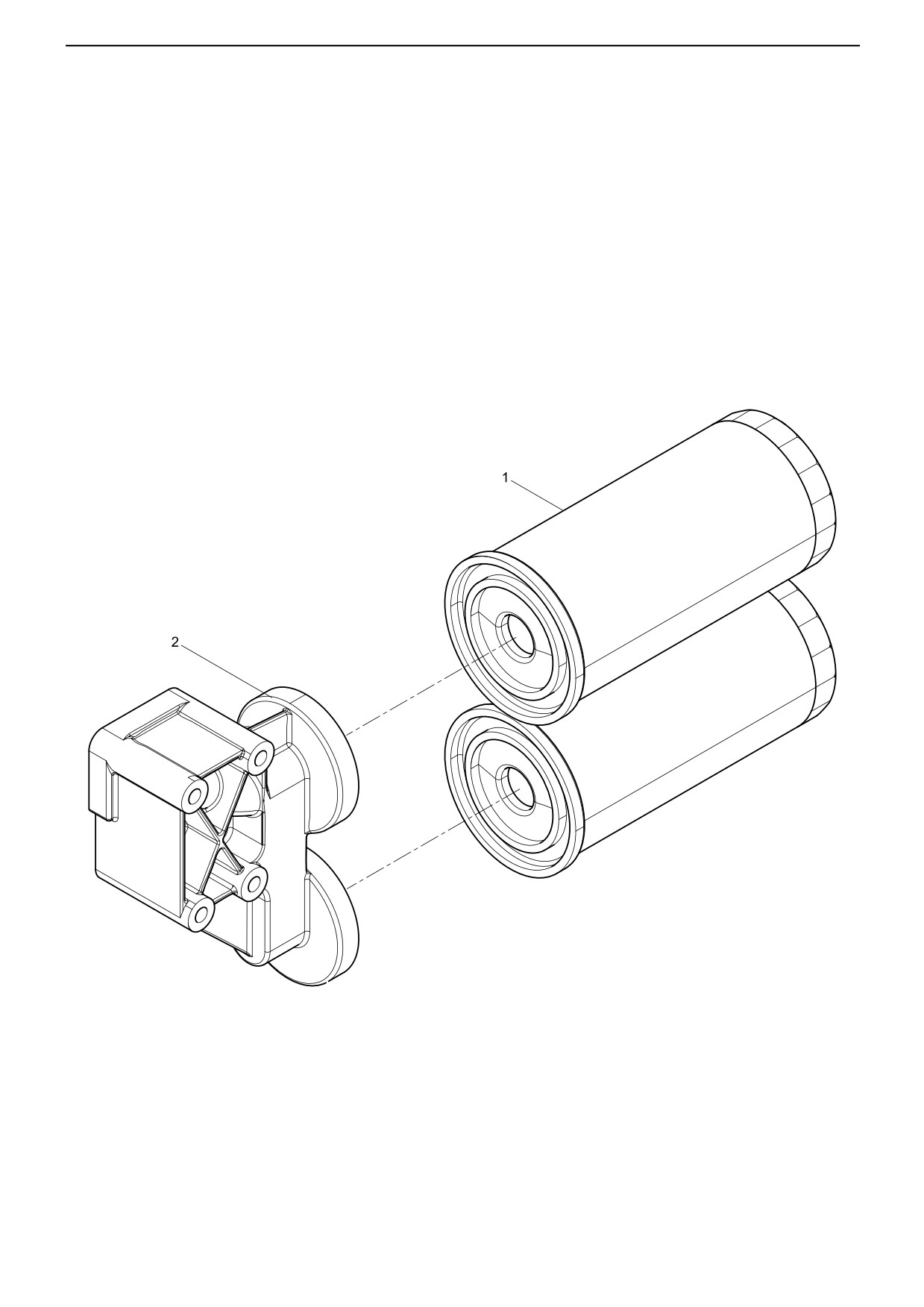

机油滤清器结合组(Oil filter assembly)
·
81·
机油滤清器结合组(Oil filter assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600082135
4
内六角圆柱头螺钉
Inner hexagon screw
2
90003932023
4
波形弹性垫圈
Wave spiral washer
3
612600070347
1
机油滤清器总成
Oil filter assembly
4
612600070375
1
机油滤座垫片
Oil filter seat gasket
·
82·

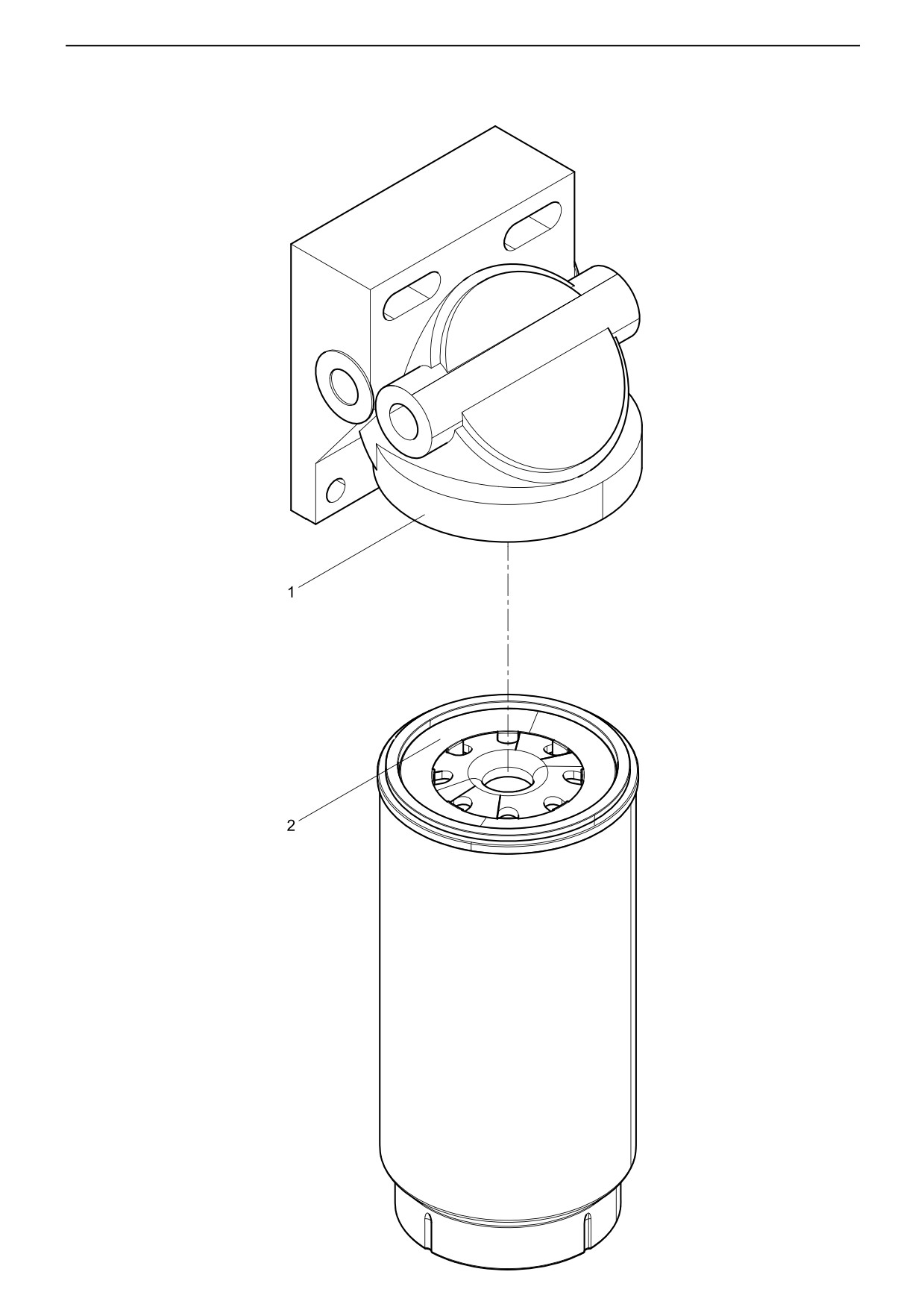

机油滤清器总成(Oil filter assembly)
·
83·
机油滤清器总成(Oil filter assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
61000070005
2
旋装式机油滤芯总成
Rotary filter element assembly
2
612600070343
1
机油滤清器座
Oil filter seat
·
84·

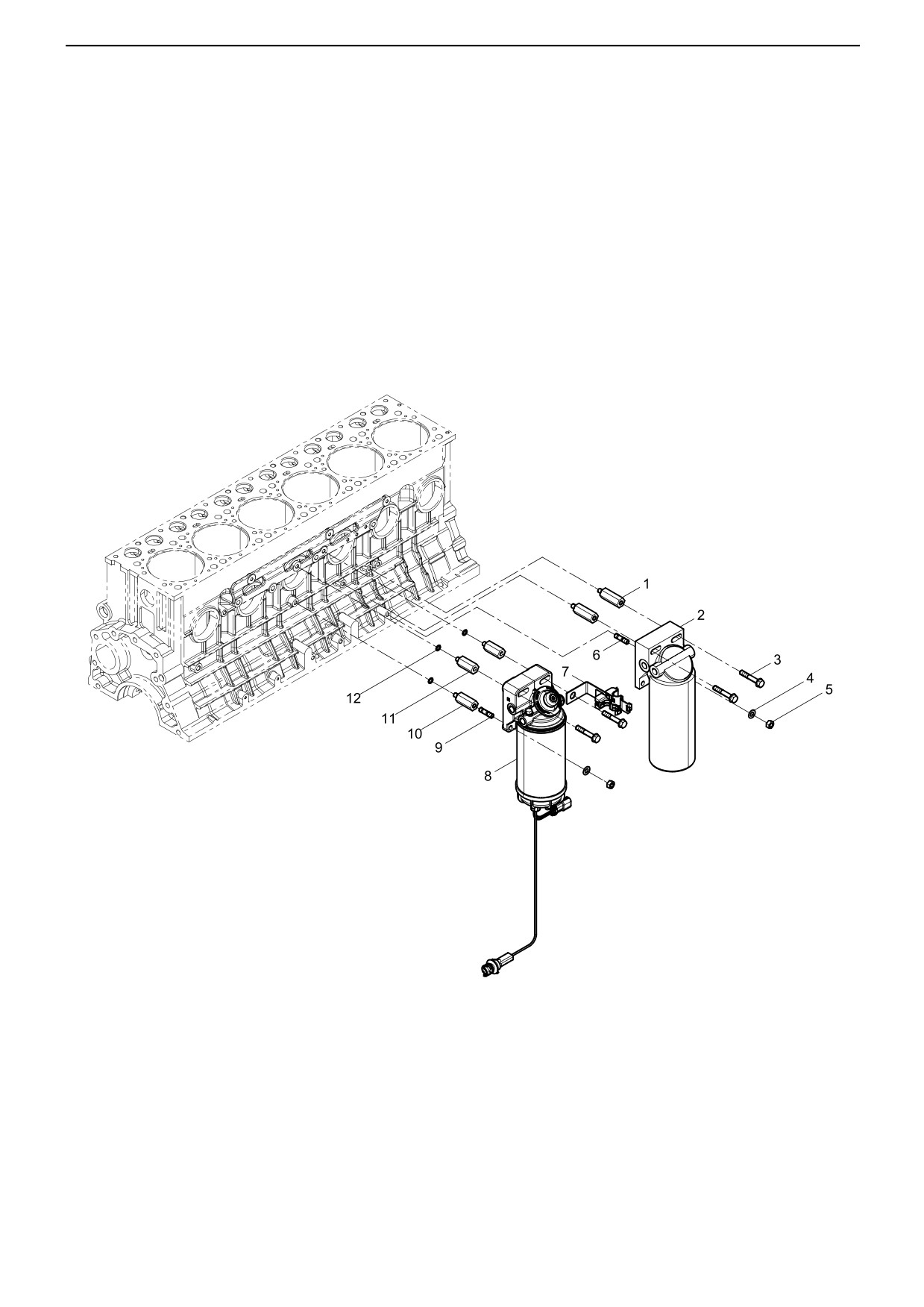

燃油滤清器结合组(Fuel Filter Group)
·
85·
燃油滤清器结合组(Fuel Filter Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600081503
4
螺钉
Screw
2
612630080011
2
精滤器
Fine filter
3
612639000090
6
六角头螺栓
Hexagon bolt
4
90003932024
3
波形弹性垫圈
Wave spiral washer
5
90003871305
3
1型六角螺母
Hexagon nut (I)
6
612600083177
2
双头螺柱
Stud
7
612600081444
1
粗滤传感器线束支架
8
612640080096
1
燃油粗滤器
Primary fuel filter
9
90003813523
1
双头螺柱
Stud
10
612600081502
1
螺钉
Screw
11
612600080668
2
螺钉
Screw
12
90003930271
3
平垫圈
Flat washer
·
86·

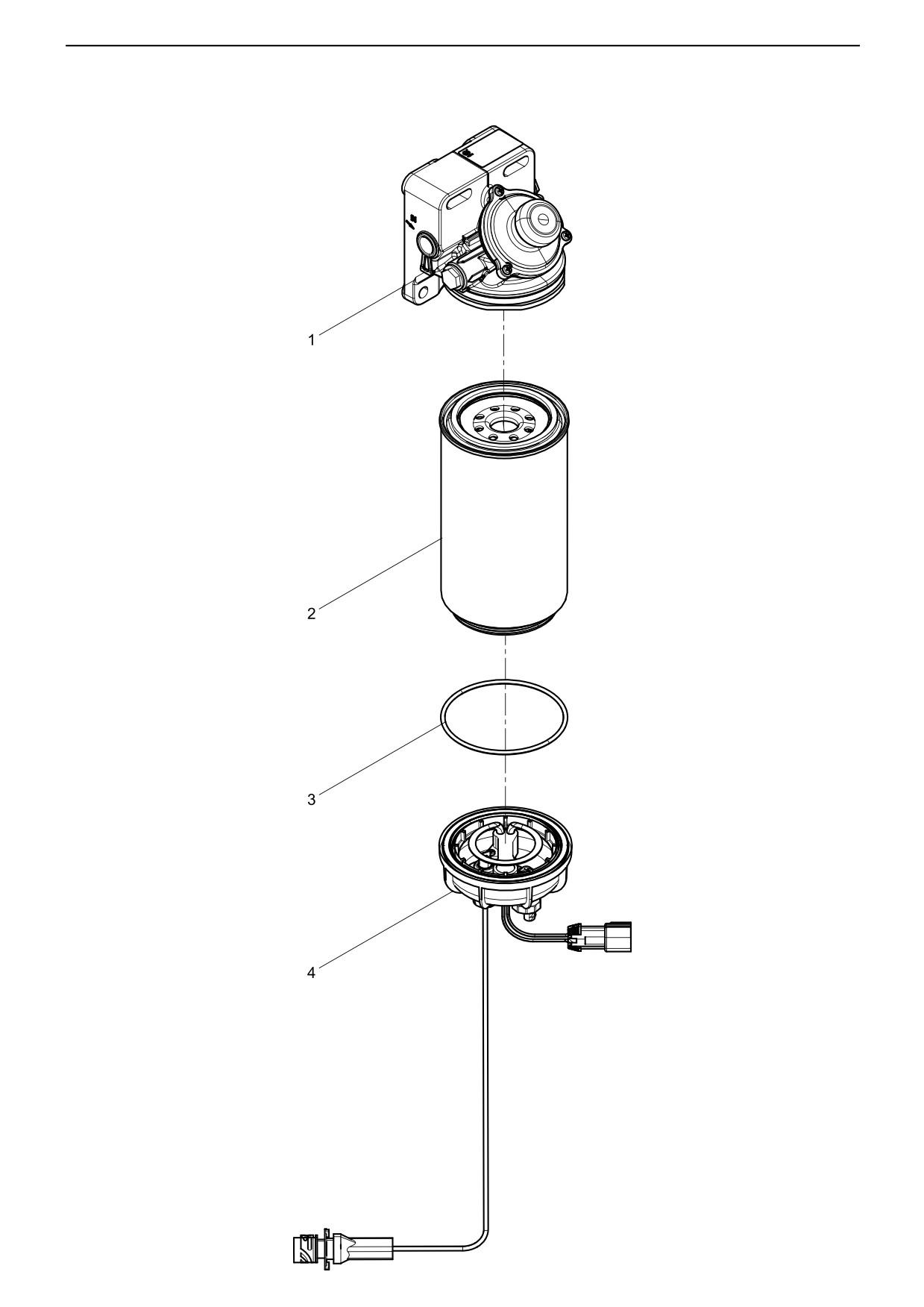

燃油粗滤器(Primary fuel filter)
·
87·
燃油粗滤器(Primary fuel filter)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612630080371
1
滤座组件
2
612630080205
1
燃油粗滤芯
Element of primary fuel filter
3
612630080556
1
水杯密封圈
4
612630080555
1
水杯组件
·
88·
精滤器(Fine filter)
·
89·
精滤器(Fine filter)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612630080554
1
滤座组件
2
612630080087
1
燃油精滤芯
Element of fine fuel filter
·
90·

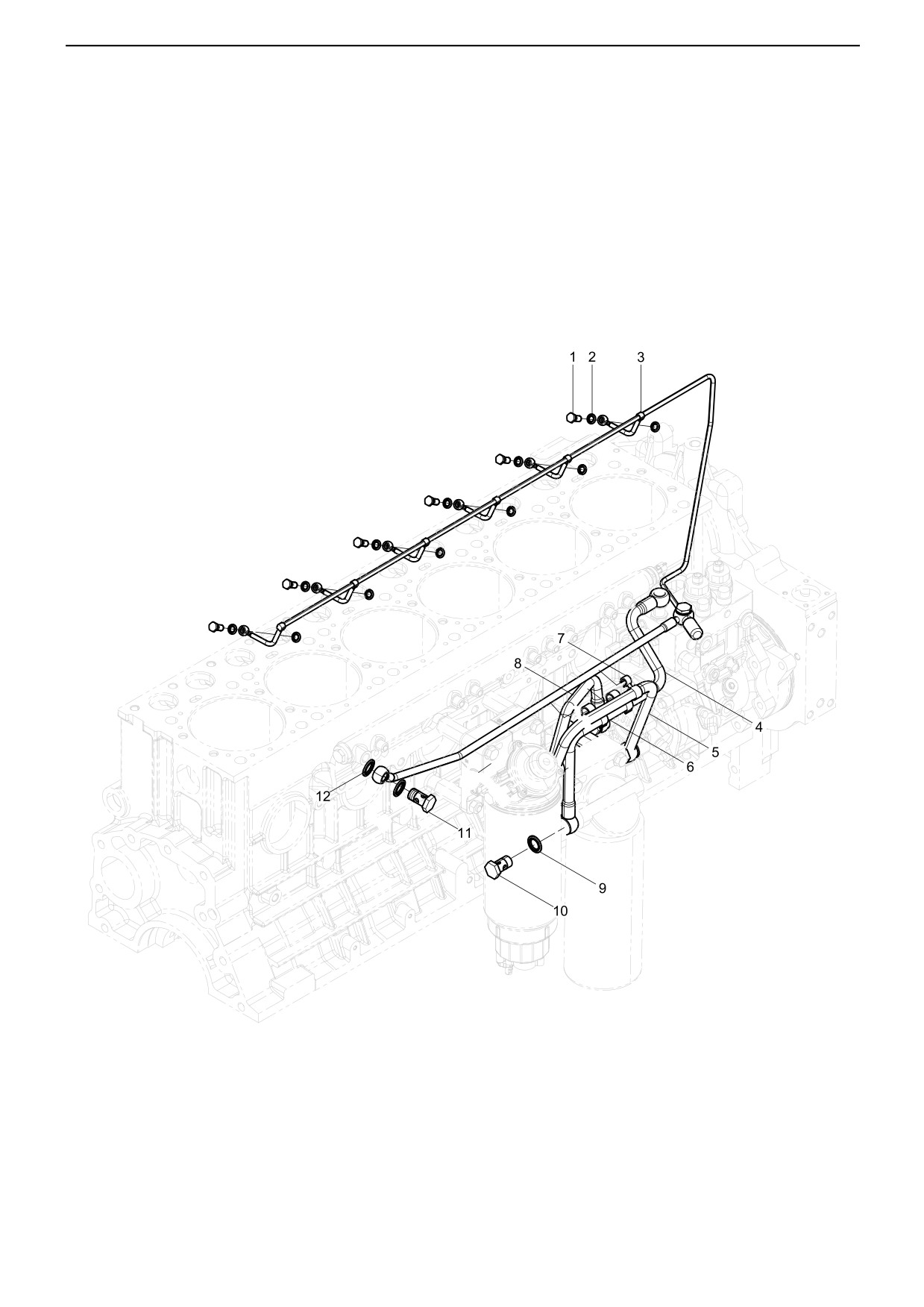

低压油管结合组(Low Pressure Oil pipe Group)
·
91·
低压油管结合组(Low Pressure Oil pipe Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
90003962603
6
空心螺栓
Hollow bolt
2
612600080201
12
密封垫圈
Seal washer
3
612600080819
1
喷油器回油管总成
Oil return pipe assembly of injector
4
612600081409
1
燃油管总成
Fuel pipe assembly
5
612600081410
1
燃油管总成
Fuel pipe assembly
6
612600080948
2
管卡
Pipe Clip
7
612600080949
1
管卡
Pipe Clip
8
612600080623
1
燃油管总成
Fuel pipe assembly
9
13023361
12
组合密封垫圈
Unit seal washer
10
612639000049
6
空心螺栓
Hollow bolt
11
90003962621
1
空心螺栓
Hollow bolt
12
612600080200
2
密封垫圈
Seal washer
·
92·

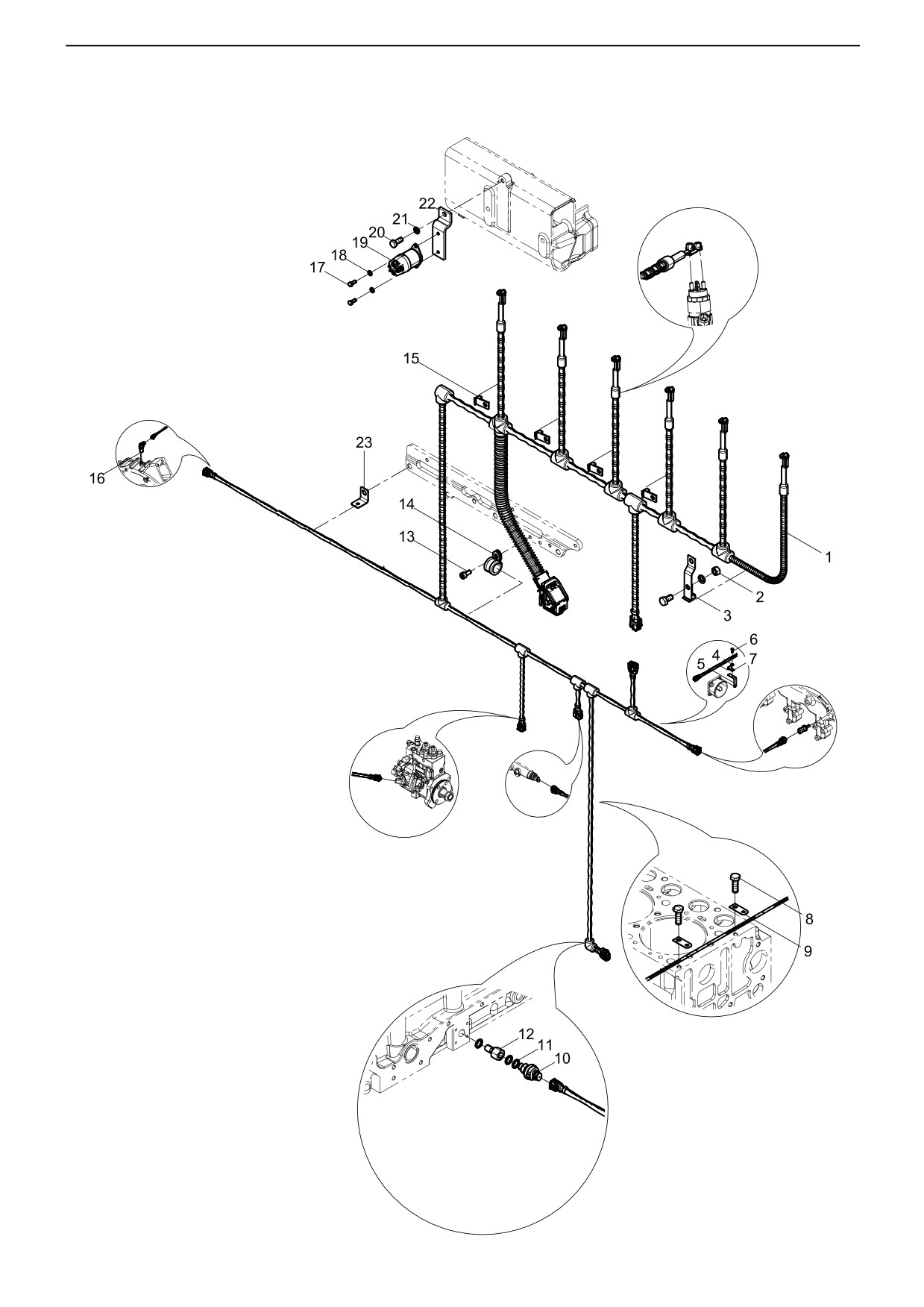

电控线束及传感器结合组(Electronic Control System Harness and Sensor Group)
·
93·
电控线束及传感器结合组(Electronic Control System Harness and Sensor Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612640080021
1
发动机线束总成
Engine Harness Assembly
2
90003871252
1
1型六角螺母
Hexagon nut (I)
3
612600080834
1
线束固定支架
Harness fixing bracket
4
90003932023
2
波形弹性垫圈
Wave spiral washer
5
612600082799
1
线束支架
Harness bracket
6
90003802411
2
六角头螺栓
Hexagon bolt
7
612600082800
1
线束支架
Harness bracket
8
612600082668
2
六角法兰面螺栓
Hexagon Flange Bolt
9
612600080725
2
线束固定板
Harness clamp plate
10
612600090920
1
压力温度传感器
Pressure and Temperature Sensor
11
612600080275
3
密封垫圈
Seal washer
12
612600090391
1
机油压力传感器接头
Oil pressure sensor joint
13
90003862419
1
内六角圆柱头螺钉
Inner hexagon screw
14
612600081631
1
管夹总成
Pipe Clamp Assembly
15
612600080833
4
线束固定支架
Harness fixing bracket
16
612600081751
1
转速传感器组件
17
90011270059
2
六角头螺栓 全螺纹
18
90014040005
2
平垫圈
Flat washer
19
612630080076
1
进气加热继电器
20
90003802419
1
六角头螺栓
Hexagon bolt
21
90003931102
1
弹簧垫圈
Spring washer
22
612600112900
1
支架
Bracket
23
612600081698
1
线束支架
Harness bracket
·
94·

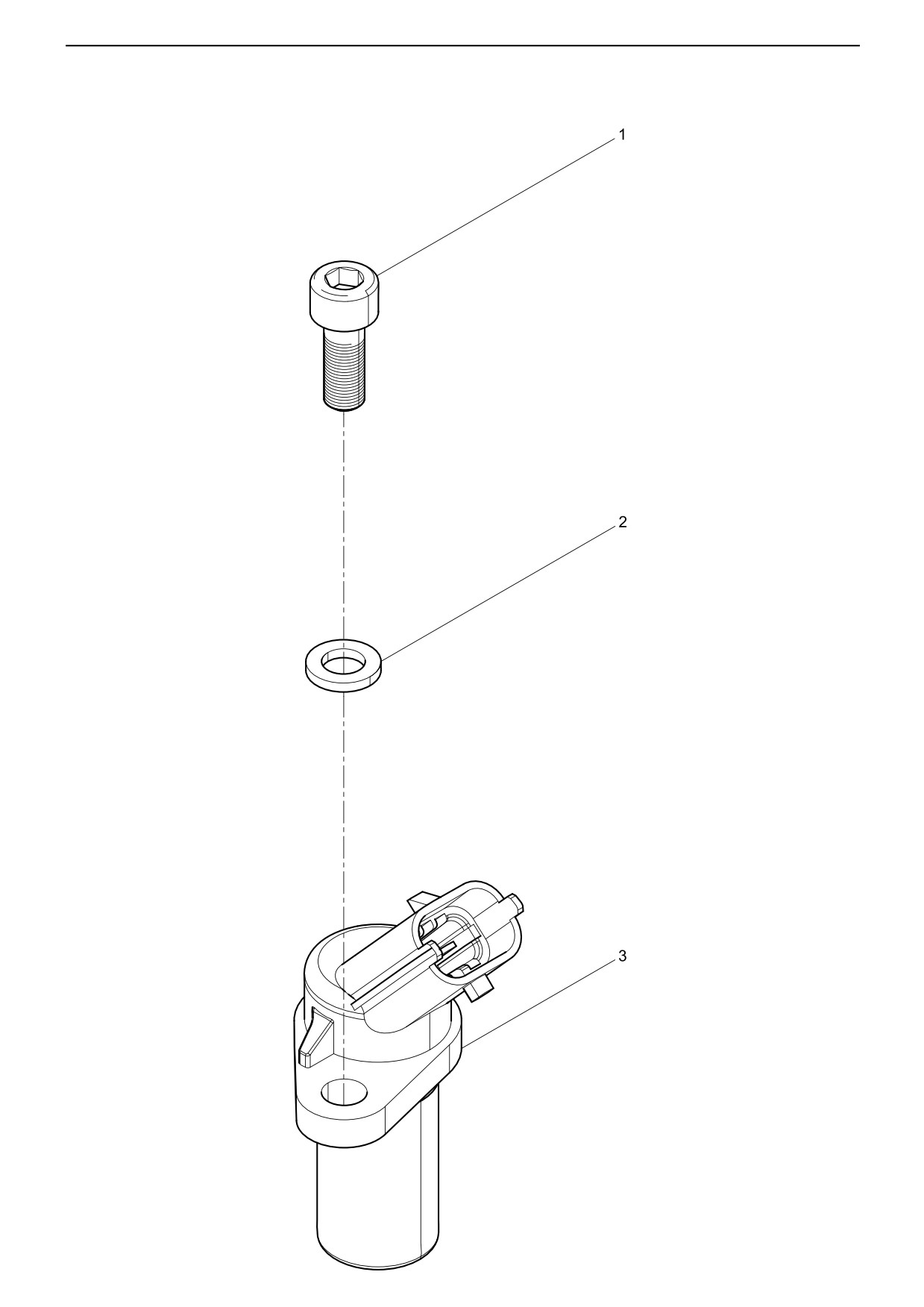

转速传感器组件()
·
95·
