WP10 E40 series diesel engine. Parts Catalog (DHP10Q1027) - page 1
前 言
为使WP10系列柴油机在使用、维护等工作上的方便特汇编本图册以供我方与用户在使用
中查阅参考。
该图册基本上按组绘出了各个零件的图形相互关系。图序号、件号、数量、中文名称、英文
名称等列于明细表栏内。
随着技术和生产的不断发展柴油机的变形将增多故本图册的内容将有所更新。变化不再另行
通知特请用户注意。用户为获取最新产品信息应咨询潍柴动力股份有限公司。
FOREWORD
This illustrated parts manual is specially prepared for customers to facilitate the use of WP10 series
diesel engine in operation and tenance.It only includes the main models manufactured in the works at
present,with regard to other models,the customers may refer to this catalogue.
The illustrations are grouped under the heading of each assembly and numbered individually.Part.
No.,Quantity,Model,English designation,Chinese designation and so on are written in the parts
listWith the development of technology and production,the versions of the diesel engine will be increased,
so the catalogue will be revised.Please pay attention to our revised edition.If you want to get the most
newly information about the products,please visit the Website:http://www.weichai.com.
目 录 CONTENTS
机体结合组(Engine Block Group)
1
气缸体预装配(Pre-assembled cylinder block)
3
正时齿轮室组件()
5
曲轴结合组(Crankshaft Group)
7
曲轴总成(Crankshaft assembly)
9
活塞连杆结合组(Piston and Connecting Rod Group)
11
连杆总成(Connecting rod assembly)
13
活塞环组件(Piston ring assembly)
15
气缸盖结合组(Cylinder head assembly)
17
气缸盖分总成(Cylinder head subassembly)
19
配气机构结合组(Valve Train Group)
21
凸轮轴总成(Camshaft assembly)
25
EVB排气摇臂组件(EVB Exhaust Rocker Arm Set)
27
进气门摇臂总成(Intake valve rocker arm)
29
中间齿轮总成(Intermediate gear assembly)
31
机油泵结合组(Oil pump assembly)
33
机油泵中间齿轮组件(Oil Pump Idle Gear Assembly)
35
机油冷却器结合组(Oil cooler assembly)
37
共轨系统结合组()
39
高压油泵结合组(High pressure pump assembly)
41
高压油管组件(High pressure pipe assembly)
43
端盖结合组()
45
油气分离器结合组(Oil-gas Separator Group)
47
油气分离器总成(Oil-gas separator assembly)
49
油尺结合组(Dipstick Group)
51
油标尺总成(Oil dipstick assembly)
53
加油管结合组(Oil Tilling Tube Group)
55
飞轮壳结合组(Flywheel Housing Group)
57
机油冷却器盖结合组()
59
飞轮结合组(Flywheel Group)
61
曲轴皮带轮结合组(Crankshaft Pulley Group)
63
气缸盖罩组件()
65
出水管结合组(Water Outlet Pipe Group)
67
节温器结合组(Thermostat Group)
69
水泵结合组(Water pump assembly)
71
水管接头结合组(Water Pipe Connector Group)
73
风扇及轮毂结合组(Fan and Hub Group)
75
张紧轮及皮带结合组(Tensioner and Belt Assembly)
77
机油集滤器结合组(Oil Suction Strainer Group)
79
机油滤清器结合组(Oil filter assembly)
81
机油滤清器总成(Oil filter assembly)
83
燃油滤清器结合组(Fuel Filter Group)
85
燃油粗滤器(Primary fuel filter)
87
精滤器(Fine filter)
89
低压油管结合组(Low Pressure Oil pipe Group)
91
电控线束及传感器结合组(Electronic Control System Harness and Sensor Group)
93
转速传感器组件()
95
喷油器结合组(Injector assembly)
97
发电机结合组(Generator Group)
99
发电机支架结合组(Generator Bracket Group)
101
起动机结合组(Starter Motor Group)
103
进气管结合组(Intake Manifold Group)
105
进气管总成(Air inlet pipe assembly)
107
排气管结合组(Exhaust Manifold Group)
109
增压器结合组(Turbocharger assembly)
111
增压器润滑油管结合组(Turbocharger Oil pipe Group)
113
压气机管路结合组(Compressor Pipeline Group)
115
后排气管结合组(Rear Exhaust Manifold Group)
117
中冷器结合组(Intercooler assembly)
119
空压机结合组(Air Compressor Group)
121
空压机总成(Air compressor assembly)
123
液压泵结合组(Hydraulic Pump Group)
125
油底壳组()
127
油底壳组件(Oil pan assembly)
129
发动机支架结合组(Engine Bracket Group)
131
零件箱总成(Parts Kit Assembly)
133
燃油水寒宝(Fuel System Protector)
135
包装箱底盘零件结合组(Packing Box Chassis Parts Group)
137
随机单发零件结合组(Single Transport Parts Attached to Engine Group)(*01)
139
随机单发零件结合组(Single Transport Parts Attached to Engine Group)(*02)
141

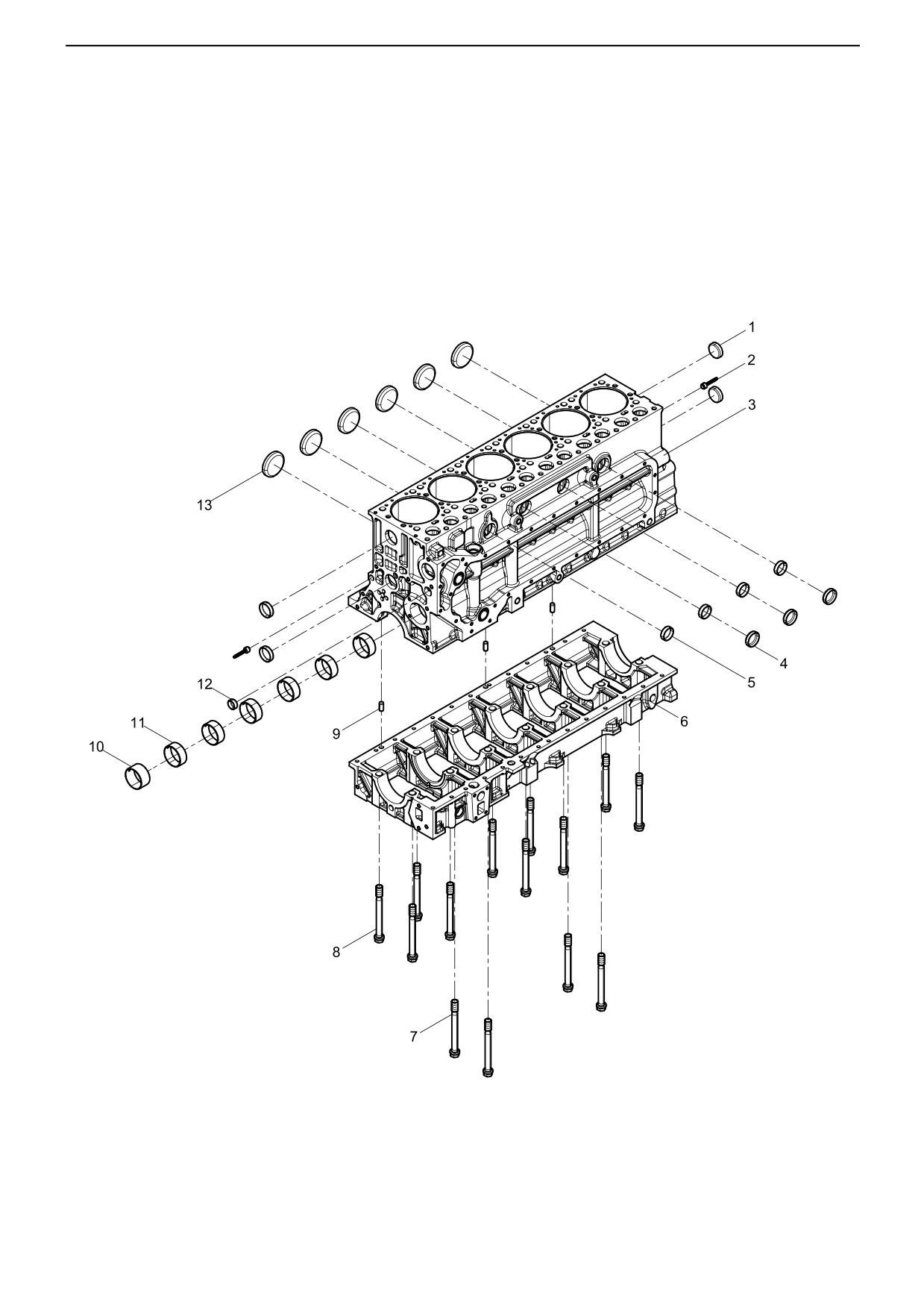

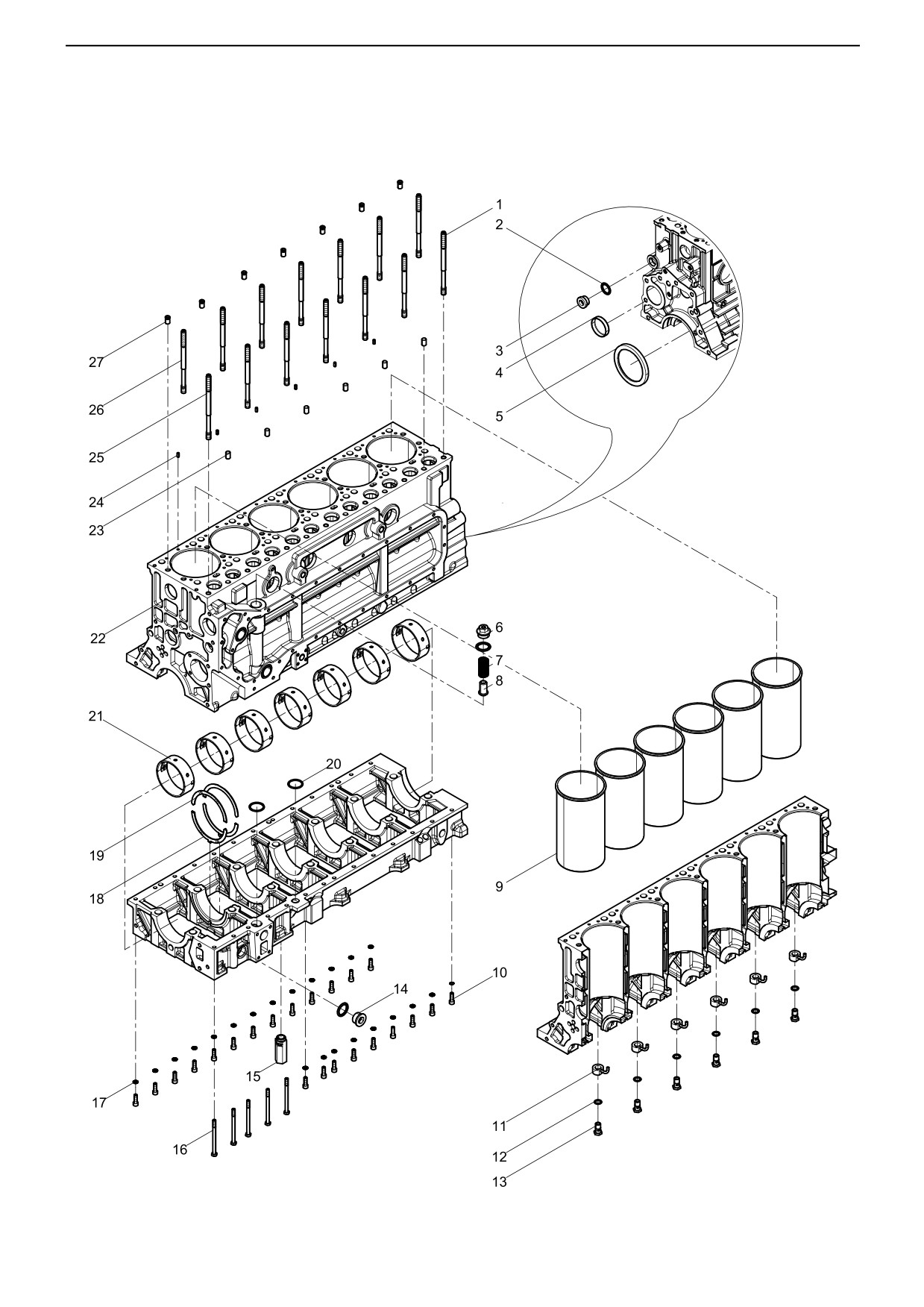

机体结合组(Engine Block Group)
·
1·
机体结合组(Engine Block Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
61500010185
6
气缸盖螺栓
Cylinder head bolt
2
612600010735
3
复合垫圈
Washer
3
90003962051
1
六角螺塞
Hexagon plug
4
90003989288
1
碗形塞
Corehole plug
5
61500010100
1
后油封
Rear oil seal
6
612600070160
1
六角螺塞
Hexagon plug
7
614070068
1
安全阀弹簧
Safety valve spring
8
614070069
1
安全阀
Safety valve
9
612630010015
6
气缸套
Cylinder liner
10
90003862428
22
内六角圆柱头螺钉
Inner hexagon screw
11
612600010659
6
喷嘴总成
Nozzle assembly
12
90003098015
6
密封垫圈
Seal washer
13
90003962621
6
空心螺栓
Hollow bolt
14
90003962050
1
内六角螺塞
Inner hexagon plug
Pressure limiting valve assembly of
15
AZ1500070097
1
主油道限压阀总成
main oil passage
16
90003802493
5
六角头螺栓
Hexagon bolt
17
188250083
22
自锁垫圈
Washer
18
612600013918
2
下止推片
Thrust washer (lower)
19
612600013917
2
上止推片
Thrust washer (upper)
20
81400010032
2
密封圈
Seal washer
21
81500010046
7
主轴瓦组件
Main Bearing Set
22
612600013936
1
气缸体预装配
Pre-assembled cylinder block
23
90003901604
6
圆柱销
Straight pin
24
90003909626
6
弹性圆柱销
Spring dowel pin
25
612600010893
1
气缸盖螺栓
Cylinder head bolt
26
61500010185S
7
气缸盖螺栓
Cylinder head bolt
27
612600012189S
7
预涂胶紧定螺钉
·
2·
气缸体预装配(Pre-assembled cylinder block)
·
3·
气缸体预装配(Pre-assembled cylinder block)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
90003982121
4
碗形塞
Corehole plug
2
612600013437
2
拉铆钉
Tensioned rivet
3
612600013747
1
气缸体
Cylinder block
4
90003989215
3
碗形塞
Corehole plug
5
90003989289
4
碗形塞
Corehole plug
6
612600013749
1
曲轴箱
Crankshaft case
7
614010217
4
主轴承螺栓
Main bearing bolt
8
614010114
10
主轴承螺栓
Main bearing bolt
9
612600010051
3
内螺纹圆柱销
Inner hexagon pin
10
612600010990
1
凸轮轴衬套
Camshaft bushing
11
61560010029
6
凸轮轴衬套
Camshaft bushing
12
90003989204
1
碗形塞
Corehole plug
13
90003989210
6
碗形塞
Corehole plug
·
4·

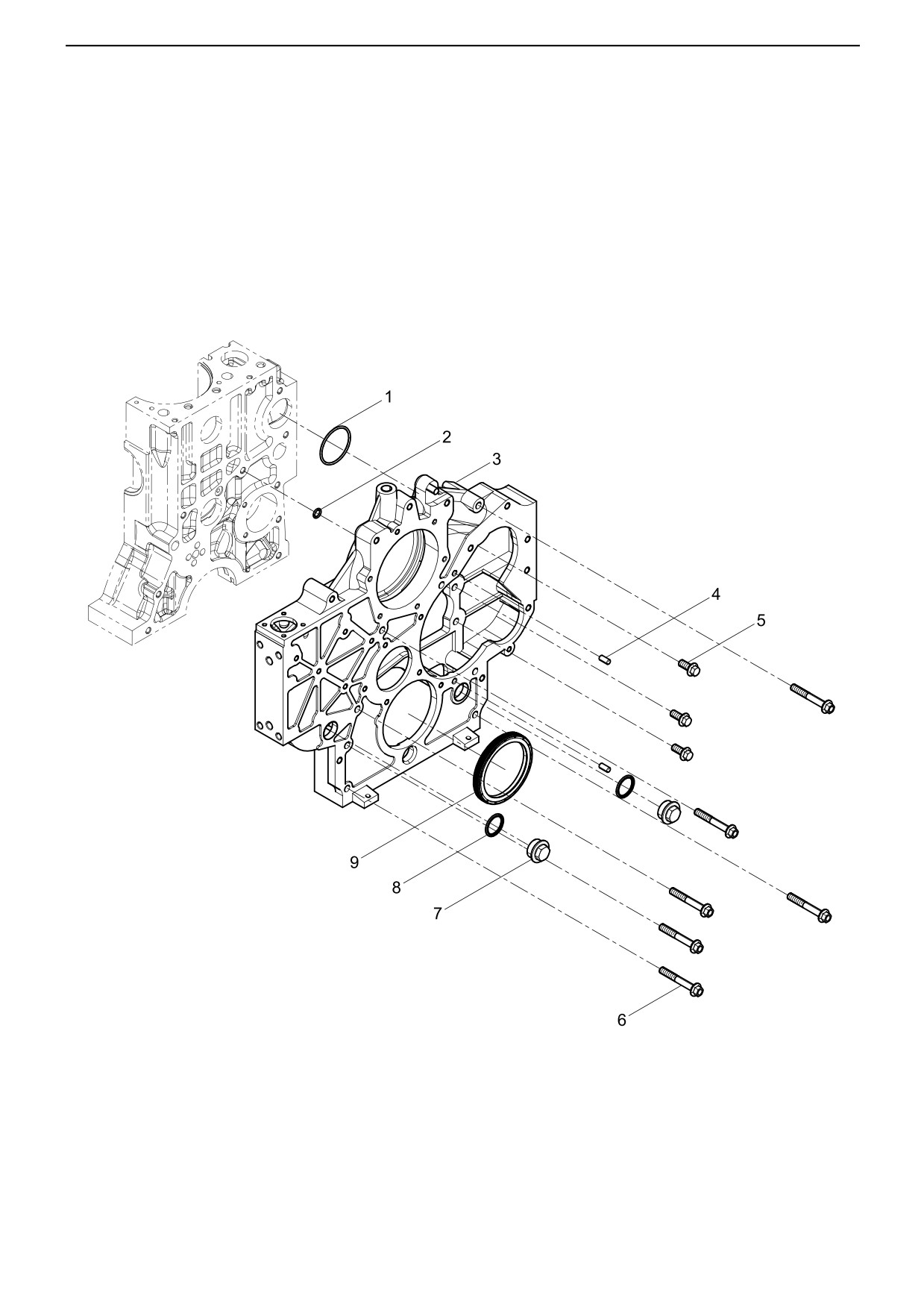

正时齿轮室组件()
·
5·
正时齿轮室组件()
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
61000010134
1
密封圈
Seal washer
2
288730061
1
O型密封圈
O shaped seal washer
3
612600012122
1
正时齿轮室
Timing gear case
4
90003901418
2
圆柱销
Straight pin
5
90011430008
3
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
6
612600013483
6
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
7
90003962051
2
六角螺塞
Hexagon plug
8
612600010735
2
复合垫圈
Washer
9
61500010037
1
前油封
Oil seal(front)
·
6·

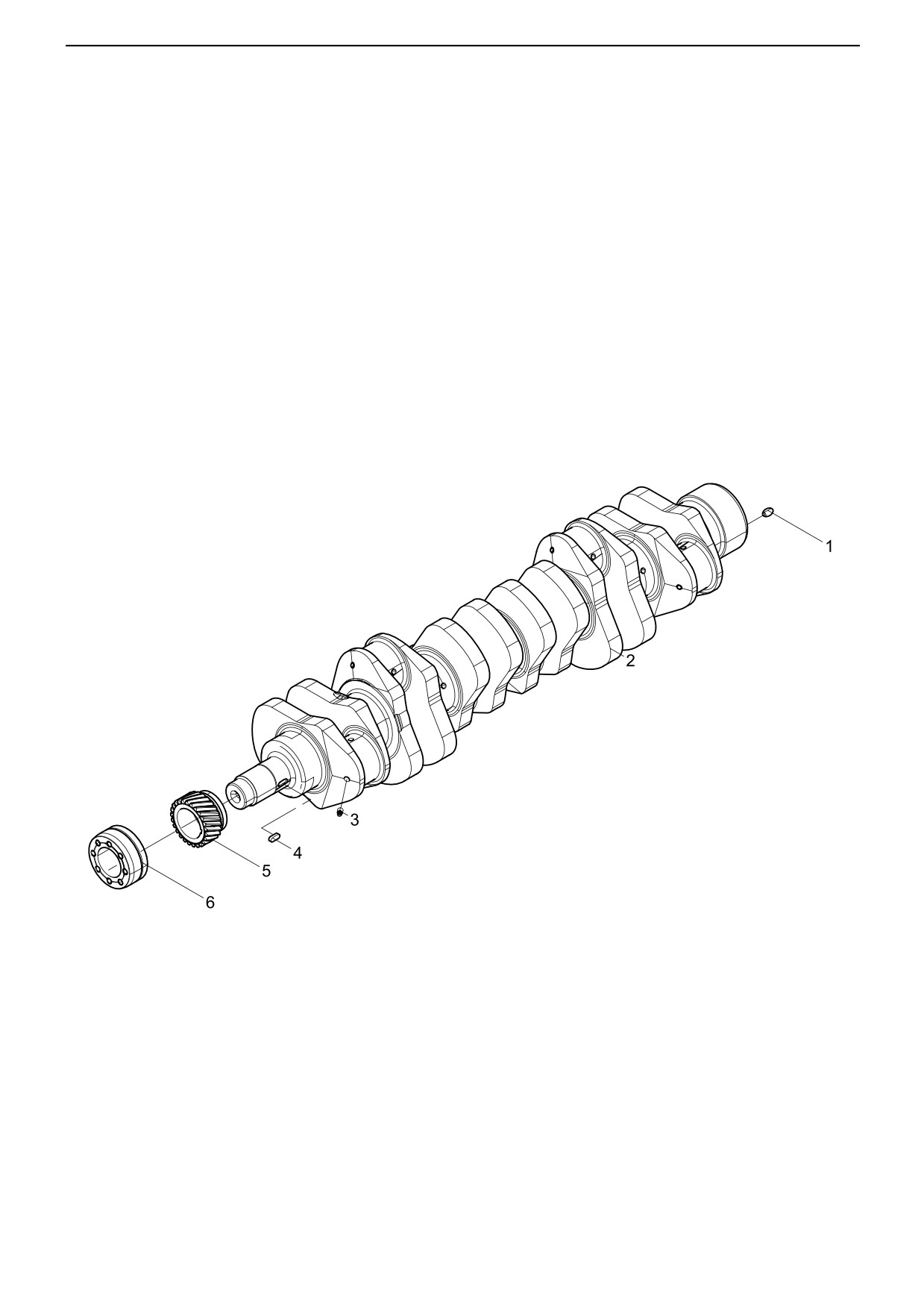

曲轴结合组(Crankshaft Group)
·
7·
曲轴结合组(Crankshaft Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600020373
1
曲轴总成
Crankshaft assembly
·

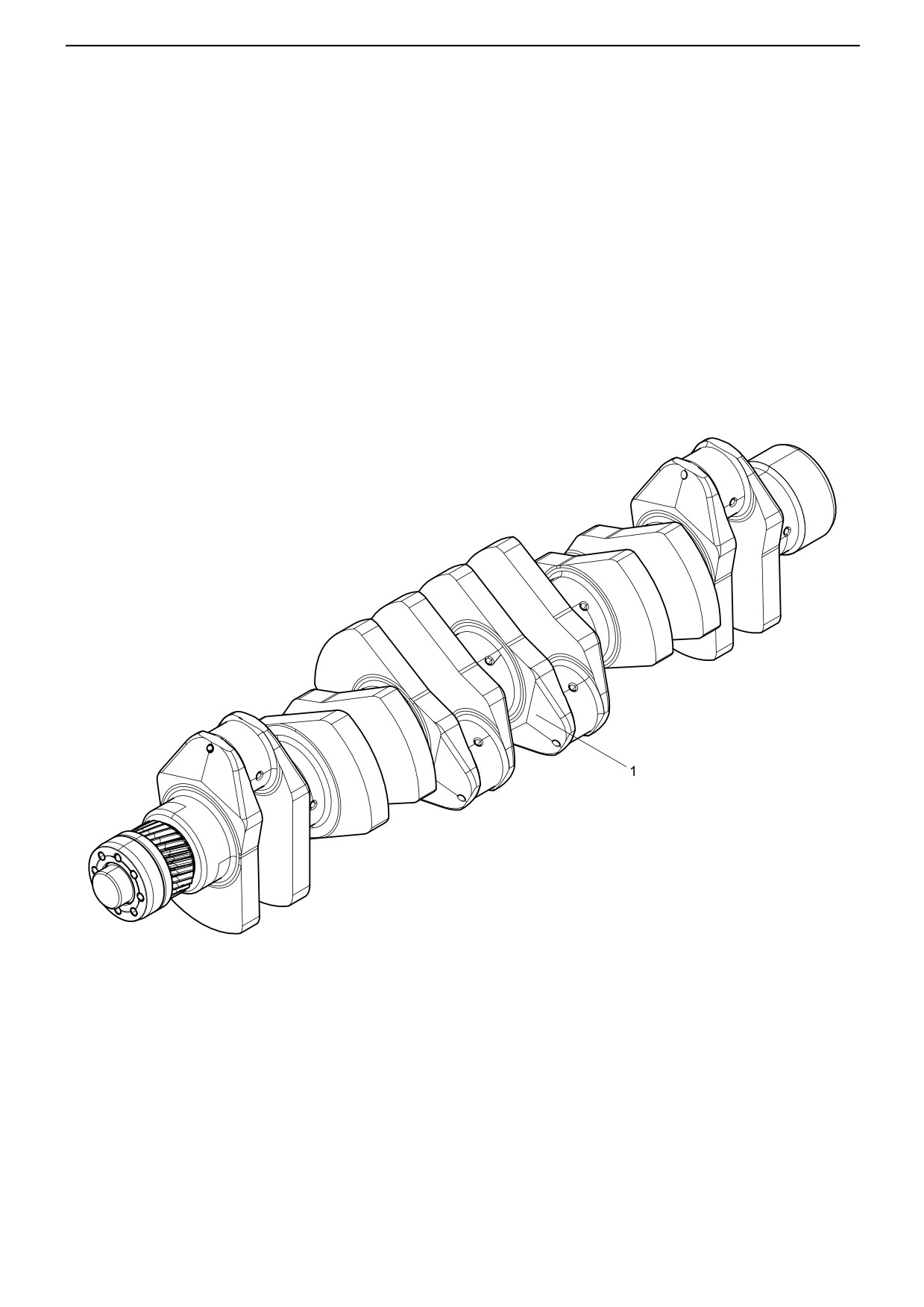

8·
曲轴总成(Crankshaft assembly)
·
9·
曲轴总成(Crankshaft assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
90003901418
1
圆柱销
Straight pin
2
612600020865
1
曲轴
Crankshaft
3
612600020311
6
堵塞
Plug
4
612600020040
1
平键
Flat key
5
612600020036
1
曲轴正时齿轮
Timing gear of crankshaft
6
612600020335
1
法兰
Flange
·
10·

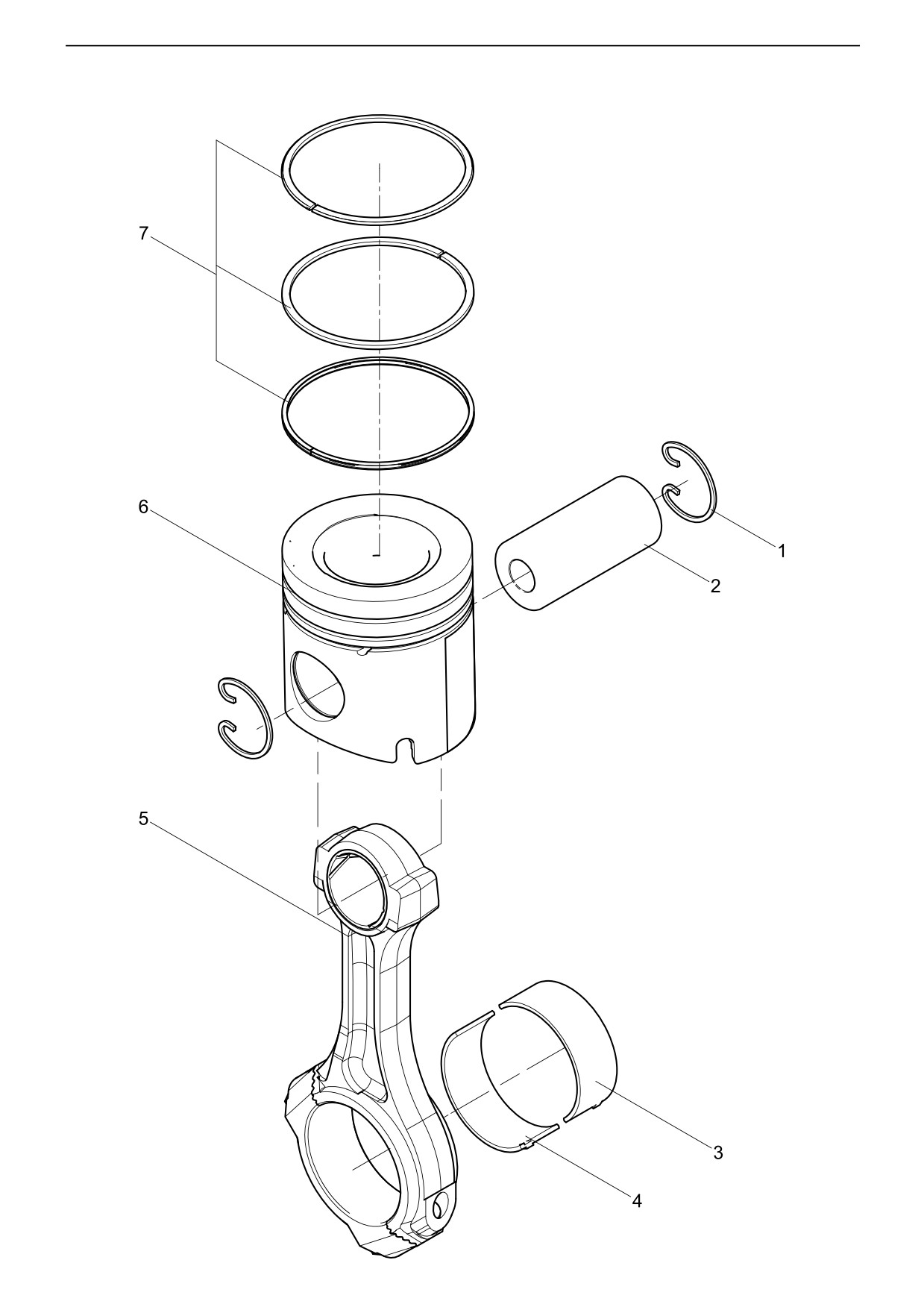

活塞连杆结合组(Piston and Connecting Rod Group)
·
11·
活塞连杆结合组(Piston and Connecting Rod Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
81560030012
12
活塞销挡圈
Piston pin retainer
2
61560030013
6
活塞销
Piston pin
3
612600030121
6
连杆大头轴承上瓦
4
612600030045
6
连杆轴瓦(下瓦)
Connecting rod bushing (lower)
5
612600030042
6
连杆总成
Connecting rod assembly
6
612600030068
6
活塞
Piston
7
612600030053
6
活塞环组件
Piston ring assembly
·

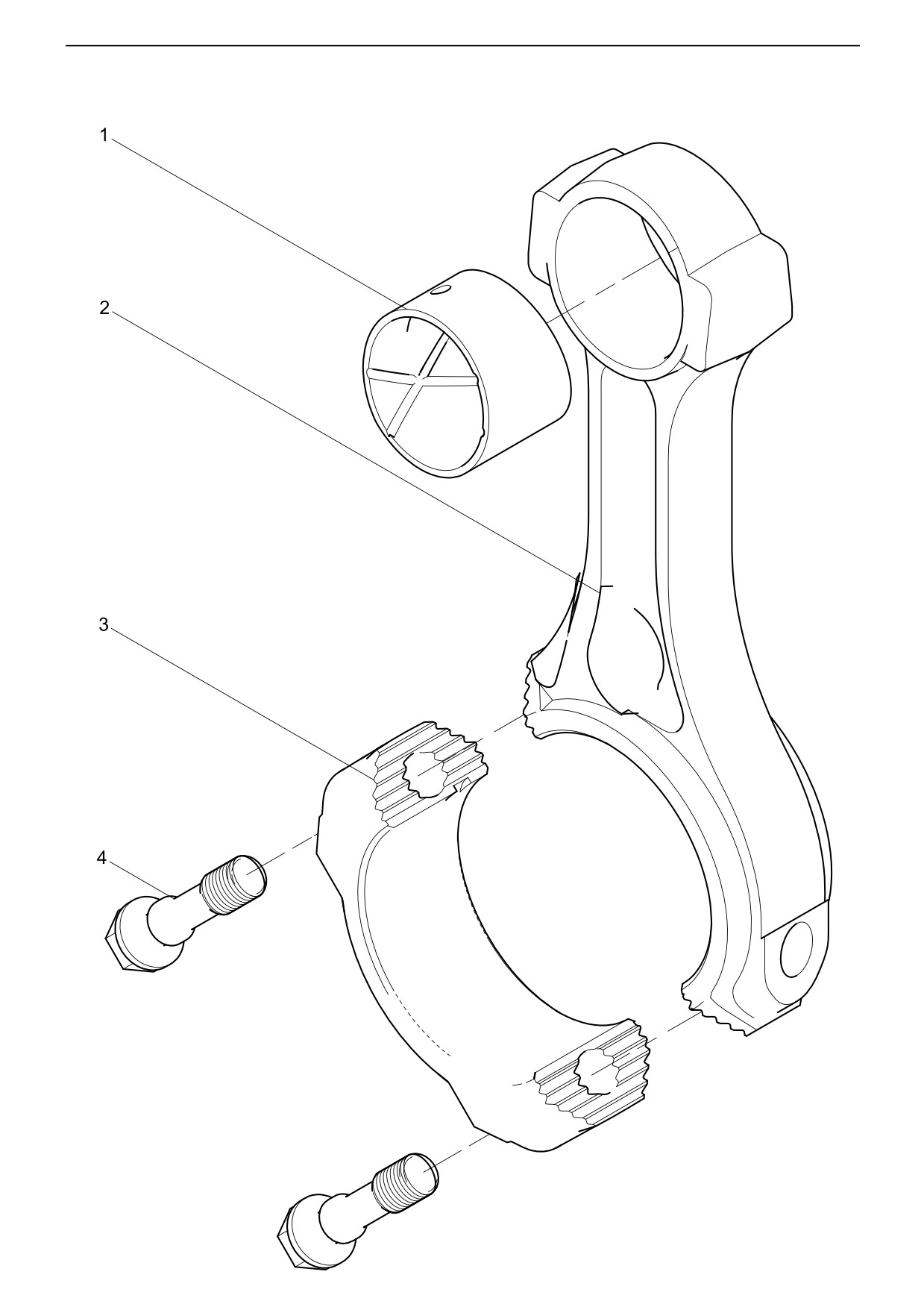

12·
连杆总成(Connecting rod assembly)
·
13·
连杆总成(Connecting rod assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600030043
6
衬套
Bushing
2
612600030041
6
连杆体
Connecting rod body
3
61500030022
6
连杆盖
Connecting rod cover
4
81500030023
12
连杆螺栓
Connecting rod bolt
·
14·

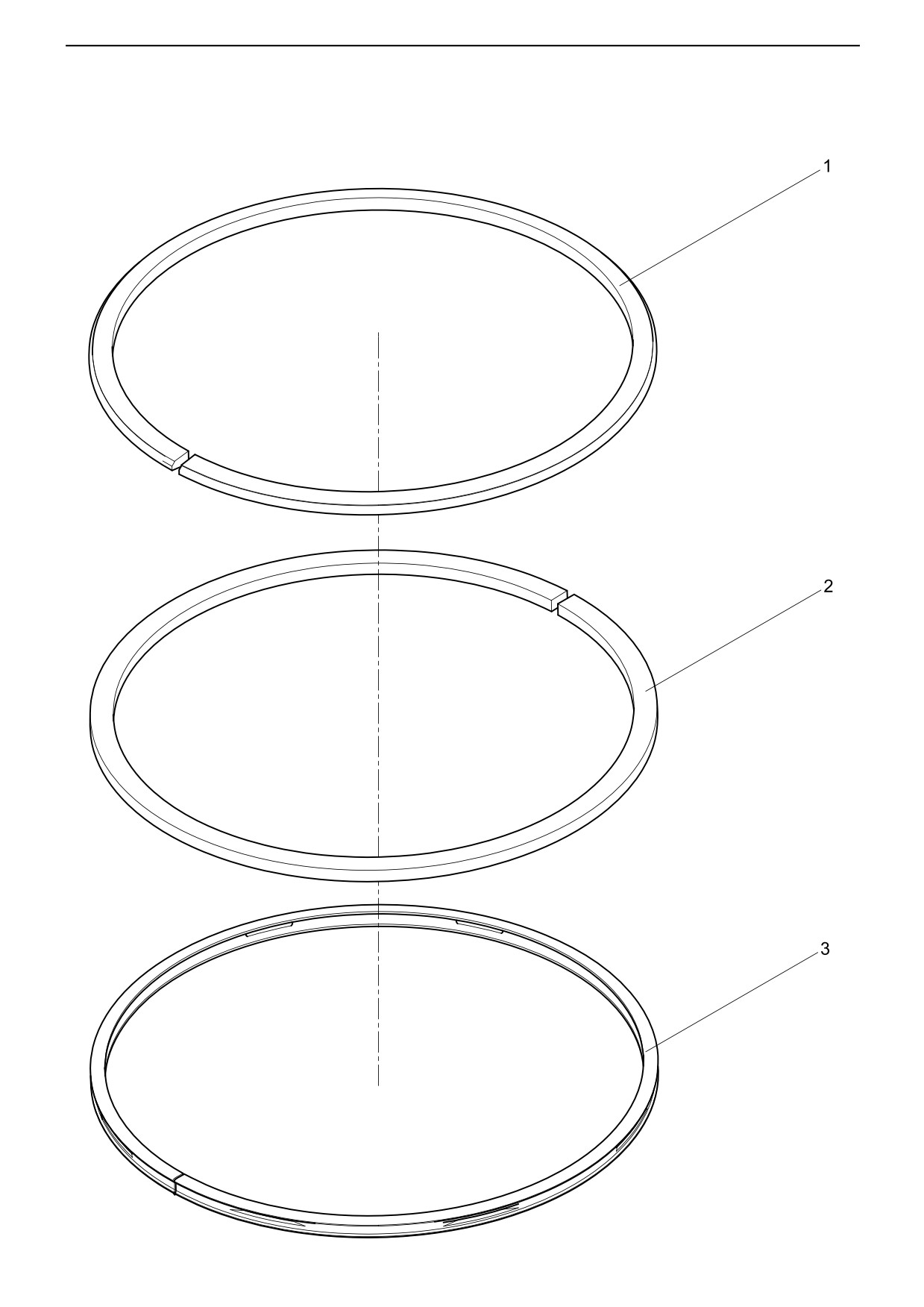

活塞环组件(Piston ring assembly)
·
15·
活塞环组件(Piston ring assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600030035
6
梯形桶面环
Taper-sided ring
2
612600030036
6
扭曲锥面环
Conical ring
3
612600030037
6
螺旋撑簧油环
Spiral spring oil ring
·
16·

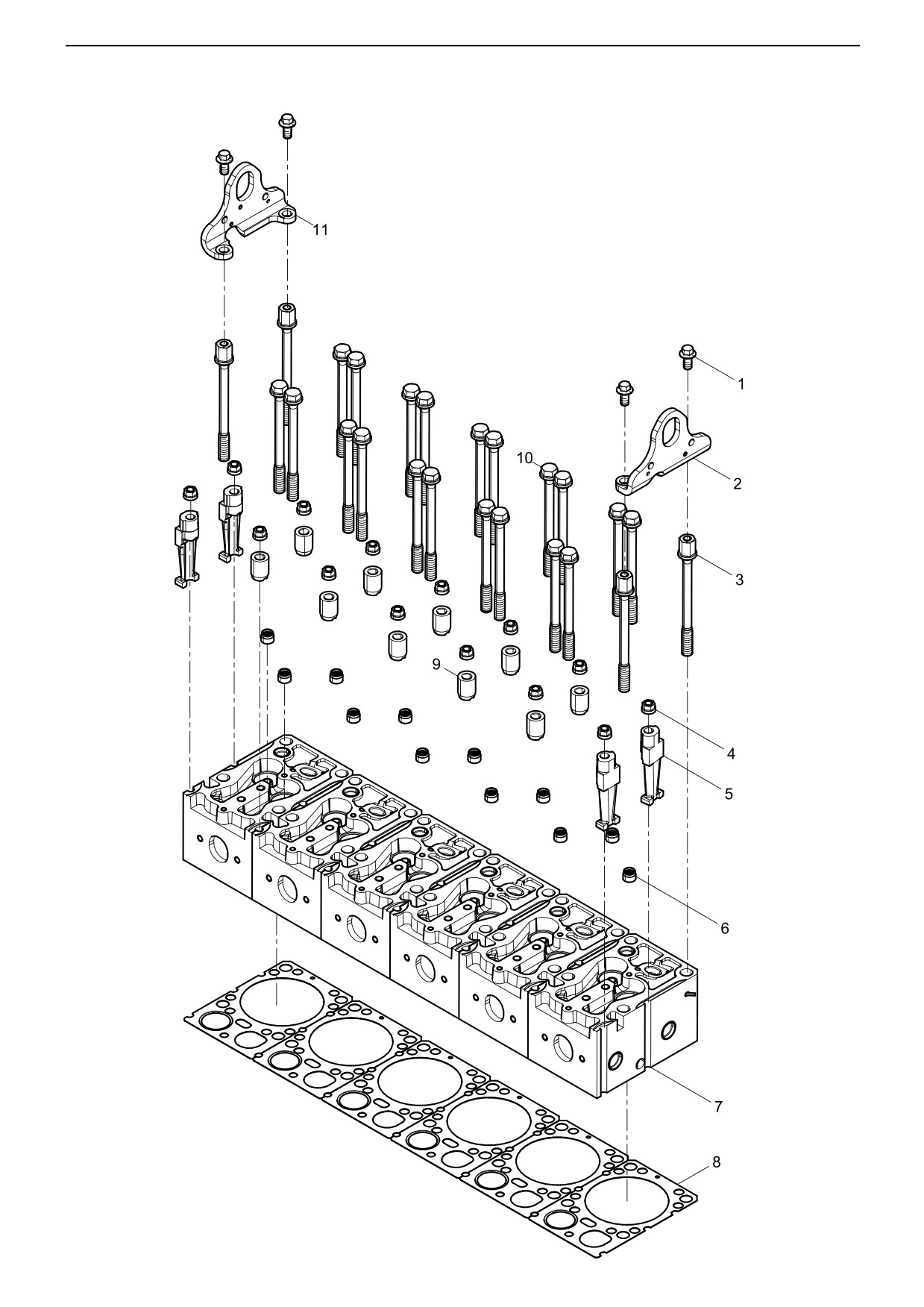

气缸盖结合组(Cylinder head assembly)
·
17·
气缸盖结合组(Cylinder head assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
90011430028
4
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
2
612600040384
1
后吊板
Rear hanger plate
3
612600040453
4
气缸盖主螺栓
Cylinder head main bolt
4
61200040034
14
带肩螺母
Nut
5
61200040027
4
夹紧块
Clamping block
6
612600040114
12
气门阀杆密封套
Seal washer of valve stem
7
612600040362
6
气缸盖分总成
Cylinder head subassembly
8
612600040355
6
气缸盖衬垫
Cylinder head gasket
9
61200040023
10
夹紧块
Clamping block
10
612600040452
20
气缸盖主螺栓
Cylinder head main bolt
11
612600040381
1
前吊板
Front hanger plate
·

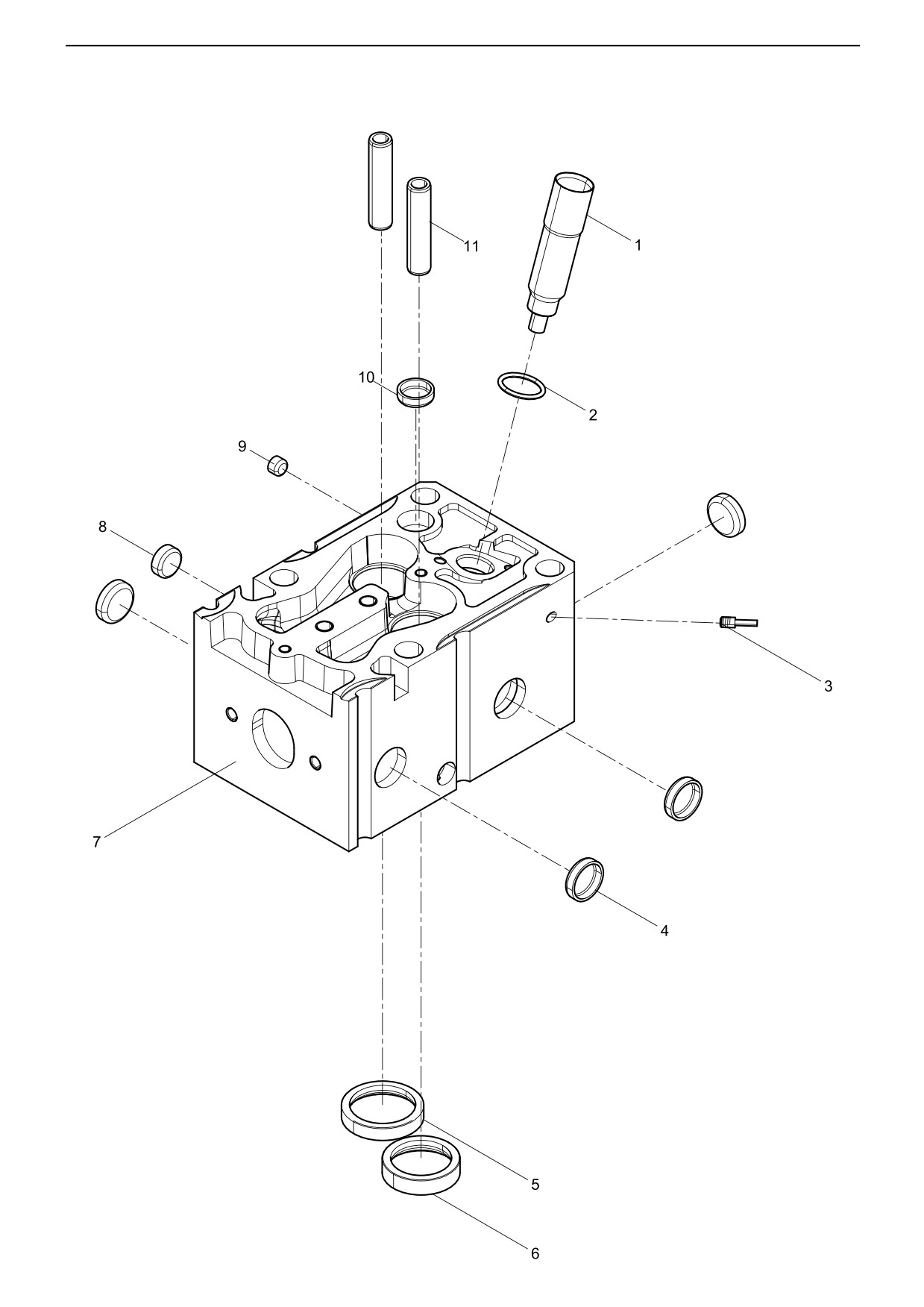

18·
气缸盖分总成(Cylinder head subassembly)
·
19·
气缸盖分总成(Cylinder head subassembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600040235
6
喷油器衬套
Injector bushing
2
612600040240
6
密封圈
Seal washer
3
612600040228
6
拉铆钉
Tensioned rivet
4
90003989294
24
碗形塞
Corehole plug
5
61560040057
6
进气门座
Intake valve seat
6
81560040037
6
排气门座
Exhaust valve seat
7
612600040361
6
气缸盖
Cylinder head
8
90003989721
6
碗形塞片
Corehole plug
9
90003989277
6
碗形塞片
Corehole plug
10
90003989725
6
碗形塞片
Corehole plug
11
612600040113
12
气门导管
Valve guide
·

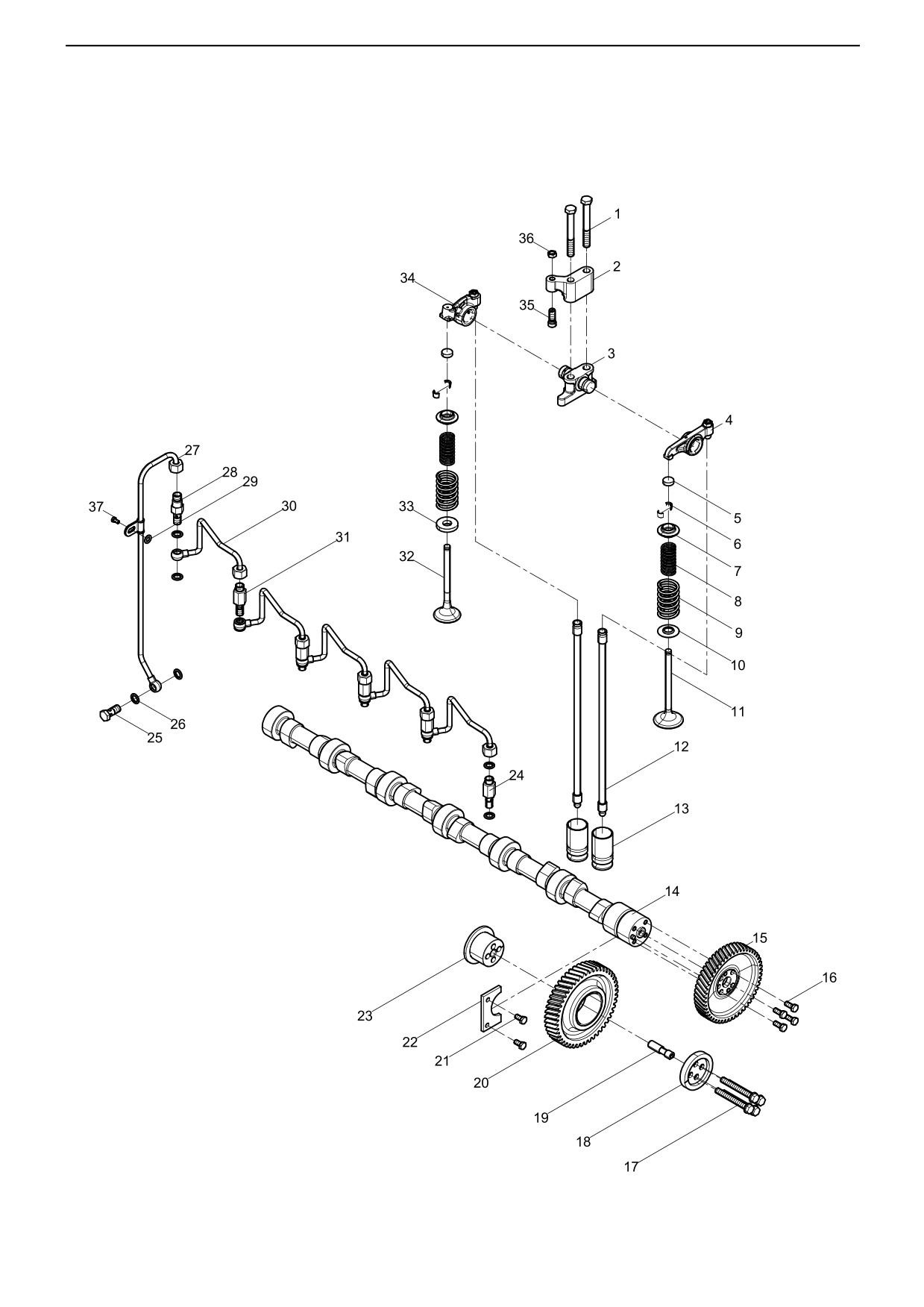

20·

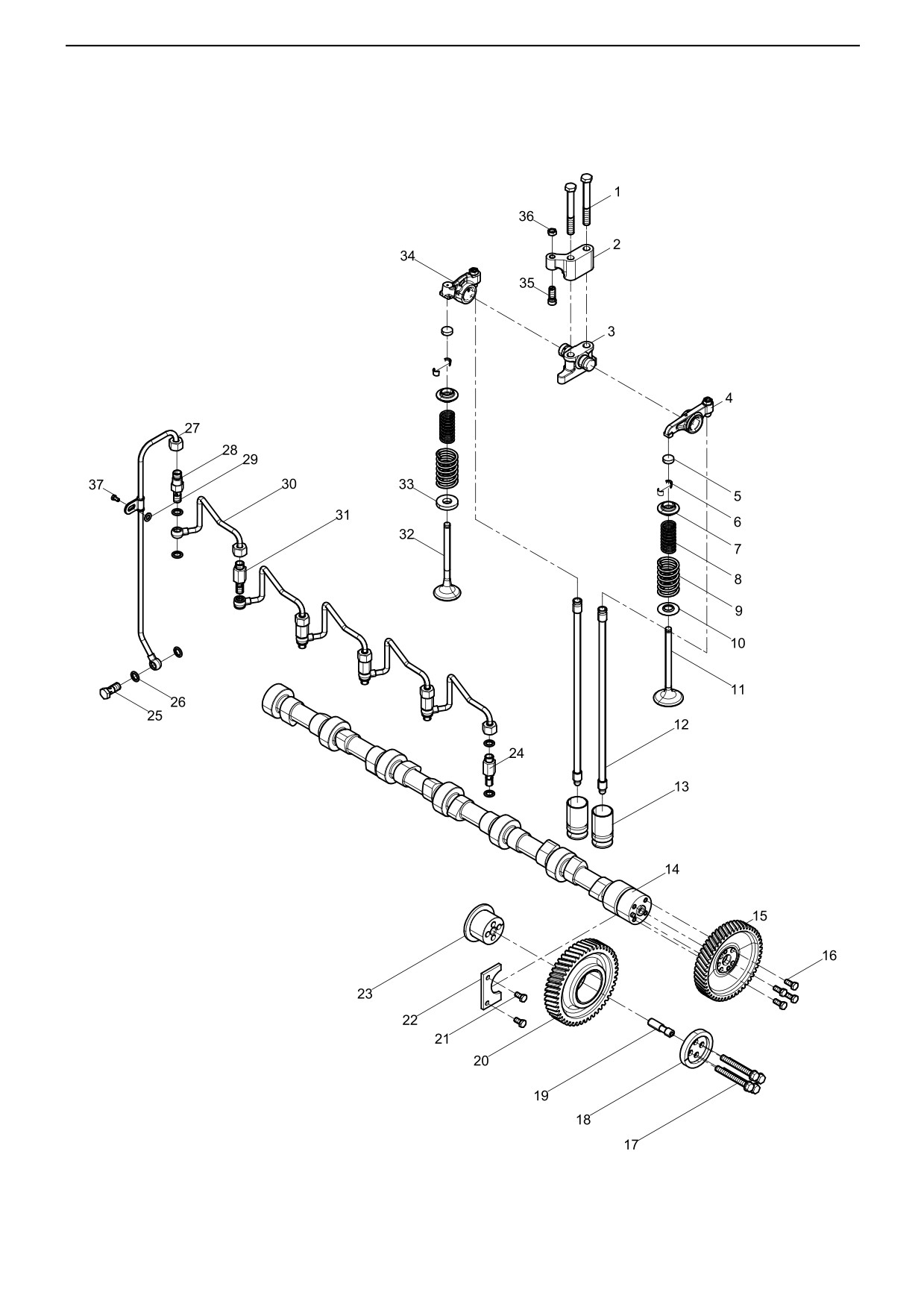

配气机构结合组(Valve Train Group)
·
21·
配气机构结合组(Valve Train Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
90011350067
12
六角头螺栓
Hexagon bolt
2
612600050028
6
支撑臂
Carrying arm
3
612600050027
3
气门摇臂座总成
Valve rocker arm seat assembly
4
612600050177
6
进气门摇臂总成
Intake valve rocker arm
5
61500050105
12
气门帽
Valve cap
6
61500050025
24
气门锁夹
Valve collet
7
61500050109
12
气门弹簧上座
Valve spring seat (upper)
8
61500050001
12
气门内弹簧
Inner valve spring
9
61500050002
12
气门外弹簧
Outer valve spring
10
614050017
6
进气门弹簧下座
Intake valve spring seat (lower)
11
612600050073
6
进气门
Intake valve
12
612600050210
12
推杆
Push rod
13
61500050032
12
气门挺柱
Tappet
14
612600050087
1
凸轮轴总成
Camshaft assembly
15
614050053
1
凸轮轴正时齿轮
Camshaft timing gear
16
612600050145S
4
六角头螺栓
Hexagon bolt
17
61560050059S
4
六角头螺栓
Hexagon bolt
18
61560050045
1
垫片
Gasket
19
61560050058
1
轴
Shaft
20
61560050053
1
中间齿轮总成
Intermediate gear assembly
21
90003802399S
2
六角头螺栓
Hexagon bolt
22
614050133
1
凸轮轴止推片
Camshaft thrust
23
61560050044
1
中间齿轮轴
Intermediate gear shaft
24
612600050041
1
螺纹接头
Screw joint
25
612600050039
1
空心螺栓
Hollow bolt
26
612600050042
13
密封垫圈
Seal washer
27
612600050123
1
EVB 进 油 长 管
EVB fuel inlet pipe assembly (long)
·
22·
配气机构结合组(Valve Train Group)
·
23·
配气机构结合组(Valve Train Group)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
28
612600050107
1
空心螺栓接头
Hollow bolt adapter
29
90003932023
1
波形弹性垫圈
Wave spiral washer
30
612600050088
5
进油短管总成
Fuel inlet pipe assembly (short)
31
612600050040
4
空心螺栓接头
Hollow bolt adapter
32
612600050025
6
排气门
Exhaust valve
33
61500040014
6
排气门弹簧下座
Exhaust valve spring seat (lower)
34
612600050179
6
EVB排气摇臂组件
EVB Exhaust Rocker Arm Set
35
612600050038
6
调节螺栓总成
Adjustment bolt assembly
36
2130050065
6
气门间隙调整螺母
Valve adjusting nut
37
90003802411
1
六角头螺栓
Hexagon bolt
·

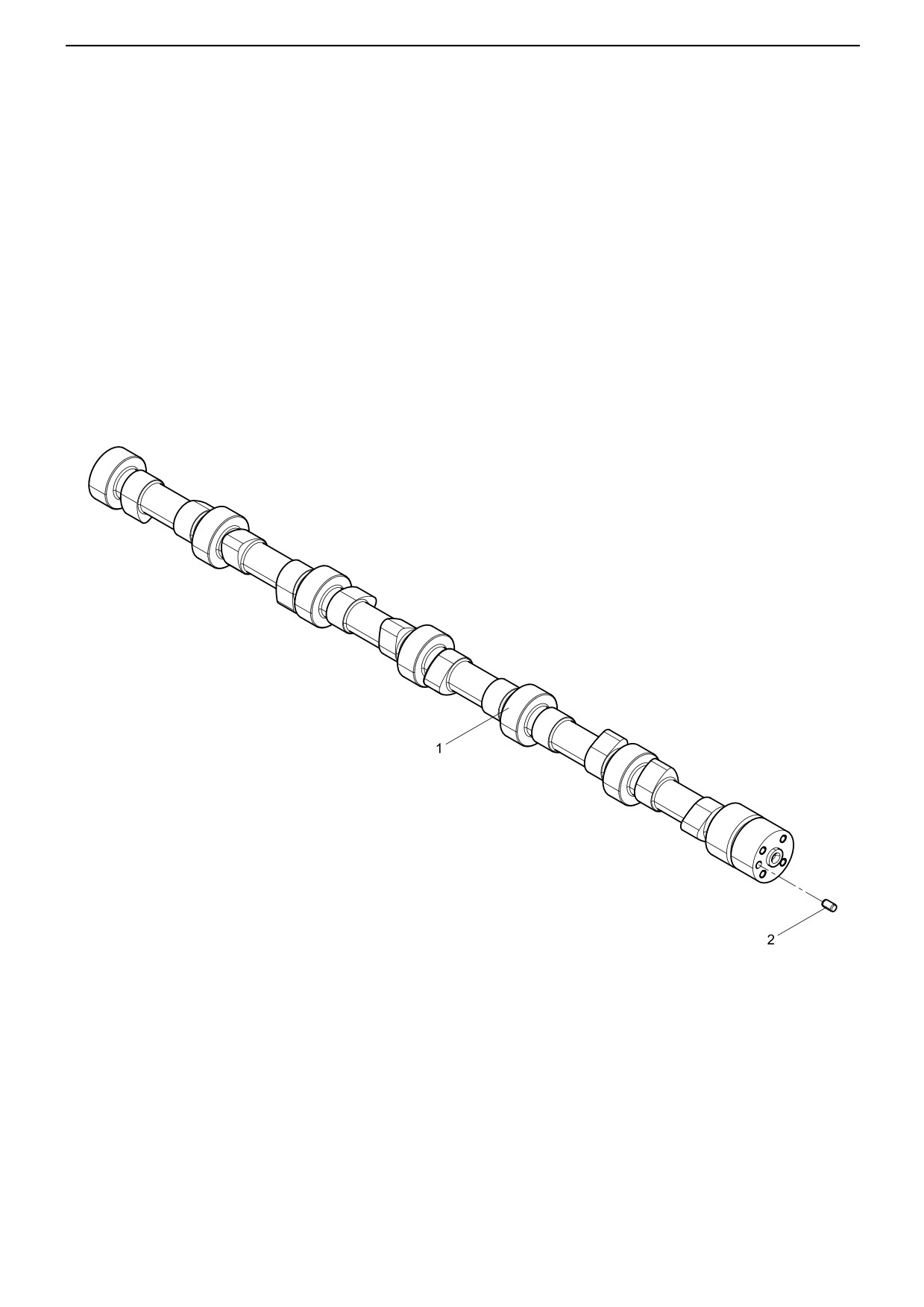

24·
凸轮轴总成(Camshaft assembly)
·
25·
凸轮轴总成(Camshaft assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600050024
1
凸轮轴
Camshaft
2
90003901409
1
圆柱销
Straight pin
·
26·

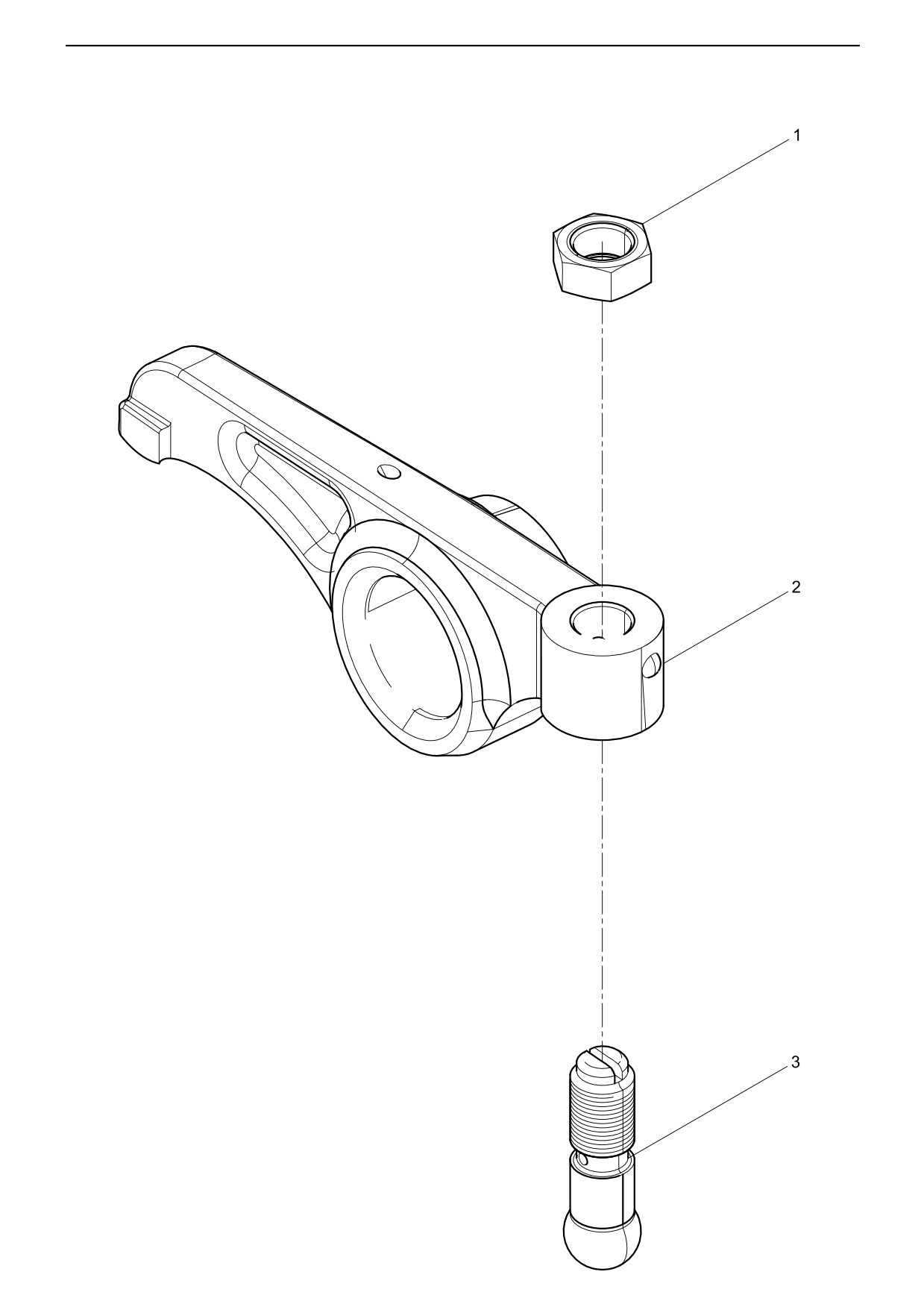

EVB排气摇臂组件(EVB Exhaust Rocker Arm Set)
·
27·
EVB排气摇臂组件(EVB Exhaust Rocker Arm Set)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
2130050065
6
气门间隙调整螺母
Valve adjusting nut
2
612600050059
6
排气门摇臂组件
Exhaust valve rocker arm
3
612600050043
6
气门间隙调节螺钉
Valve Adjusting Bolt
·

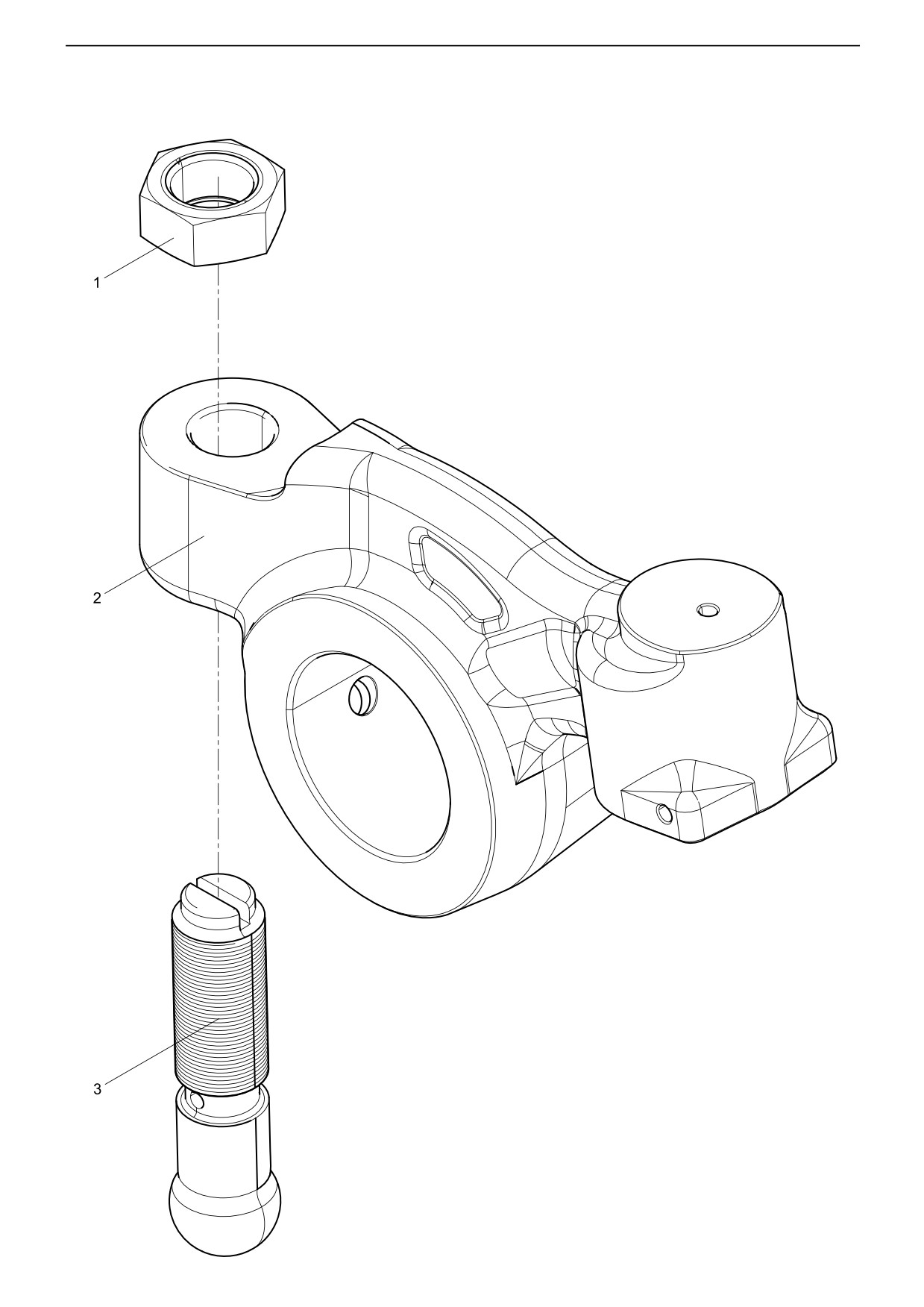

28·
进气门摇臂总成(Intake valve rocker arm)
·
29·
进气门摇臂总成(Intake valve rocker arm)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
2130050065
6
气门间隙调整螺母
Valve adjusting nut
2
614050048
6
进气摇臂
Intake Rocker Arm
3
614050010
6
气门间隙调整螺钉
Valve Adjusting Bolt
·
30·

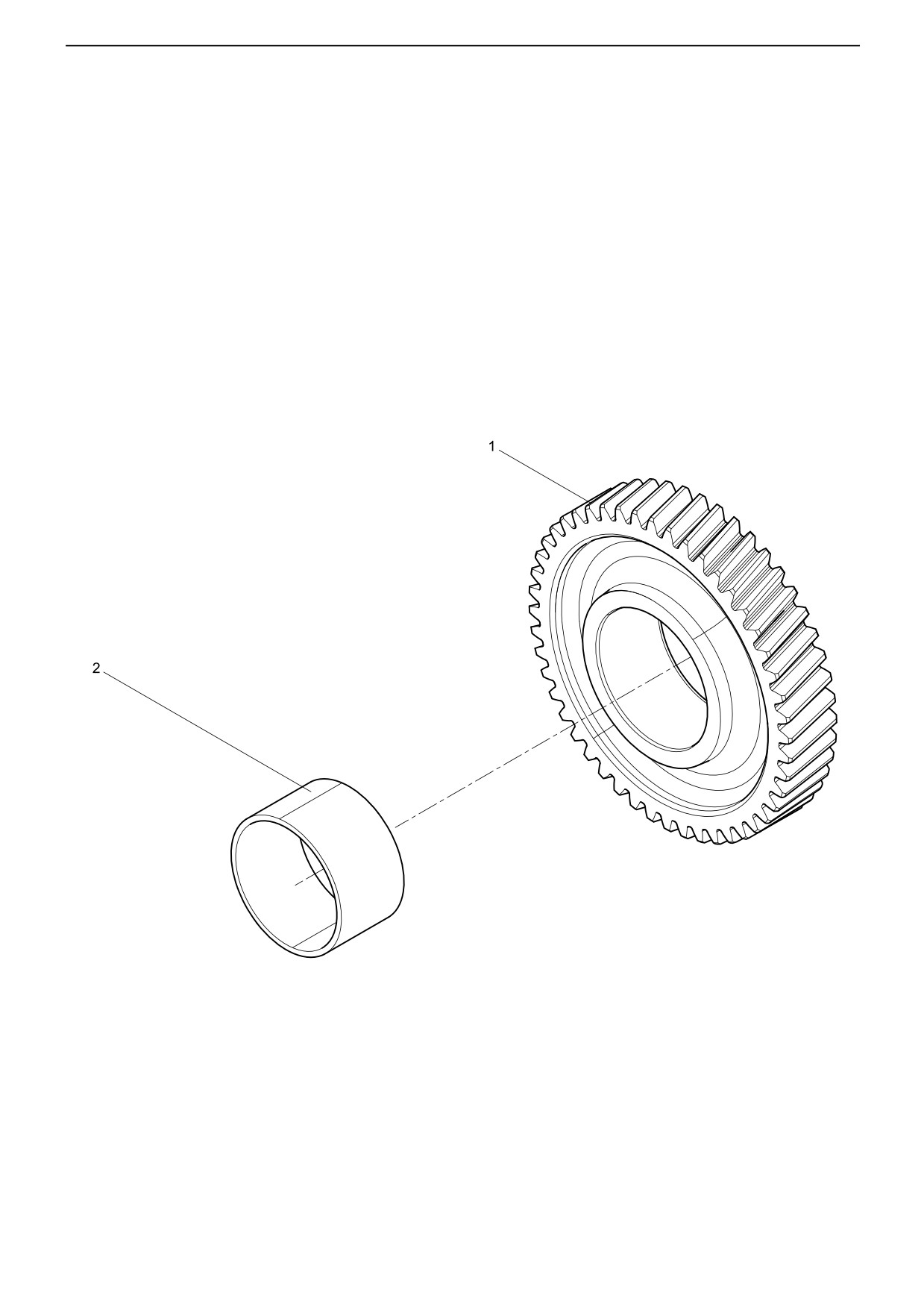

中间齿轮总成(Intermediate gear assembly)
·
31·
中间齿轮总成(Intermediate gear assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
61560050052
1
中间齿轮
Intermediate gear
2
61560050051
1
衬套
Bushing
·
32·

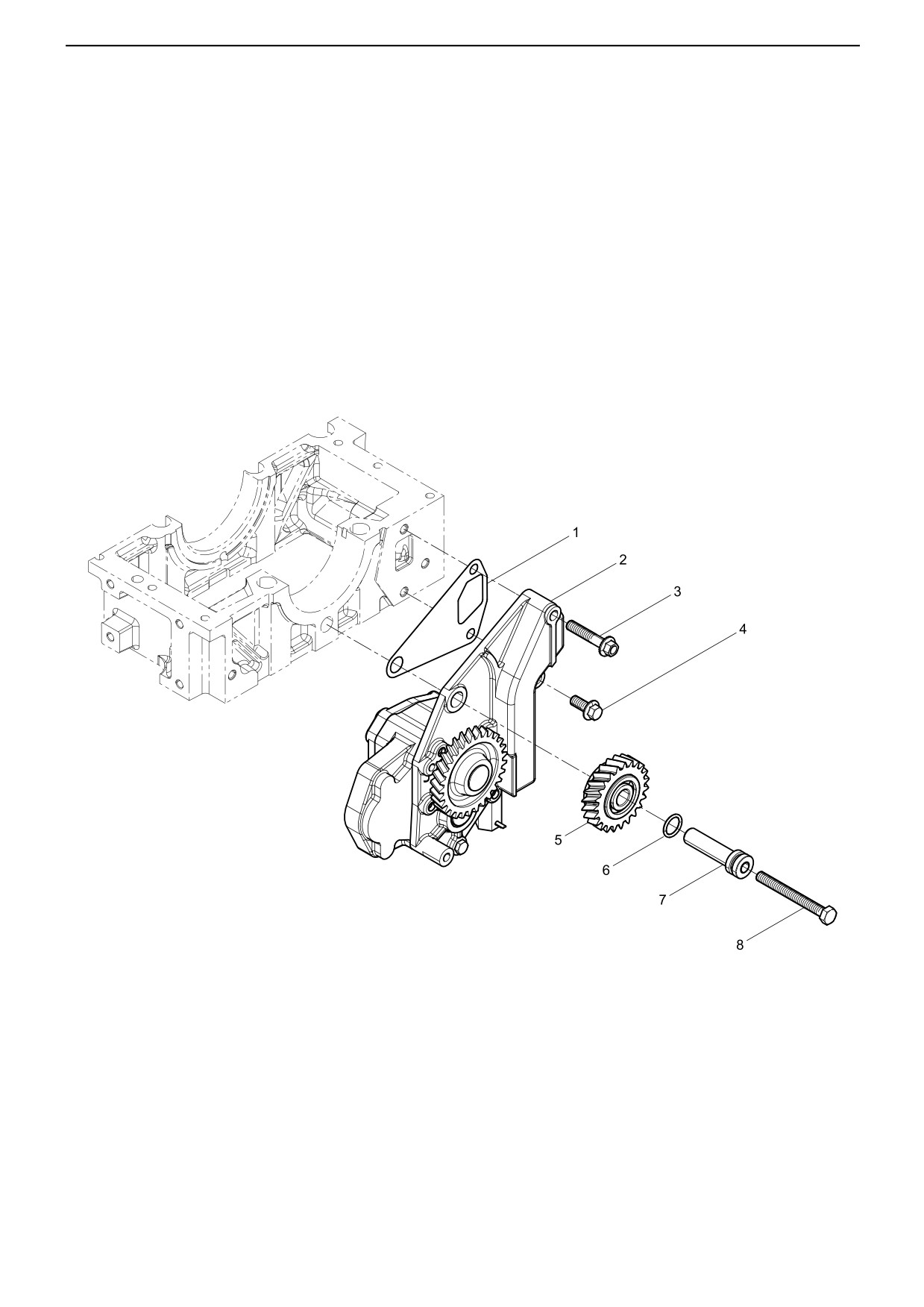

机油泵结合组(Oil pump assembly)
·
33·
机油泵结合组(Oil pump assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
614070055
1
机油泵垫片
Oil pump gasket
2
612600070465
1
机油泵
Oil pump
3
612600070411
1
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
4
90011430008
1
六角法兰面承面带齿螺栓
Hexagon Flange Bolt
5
612600070364
1
机油泵中间齿轮组件
Oil Pump Idle Gear Assembly
6
614070155
1
密封圈
Seal washer
7
6140756
1
中间齿轮轴
Intermediate gear shaft
8
90003802578S
1
六角头螺栓
Hexagon bolt
·
34·

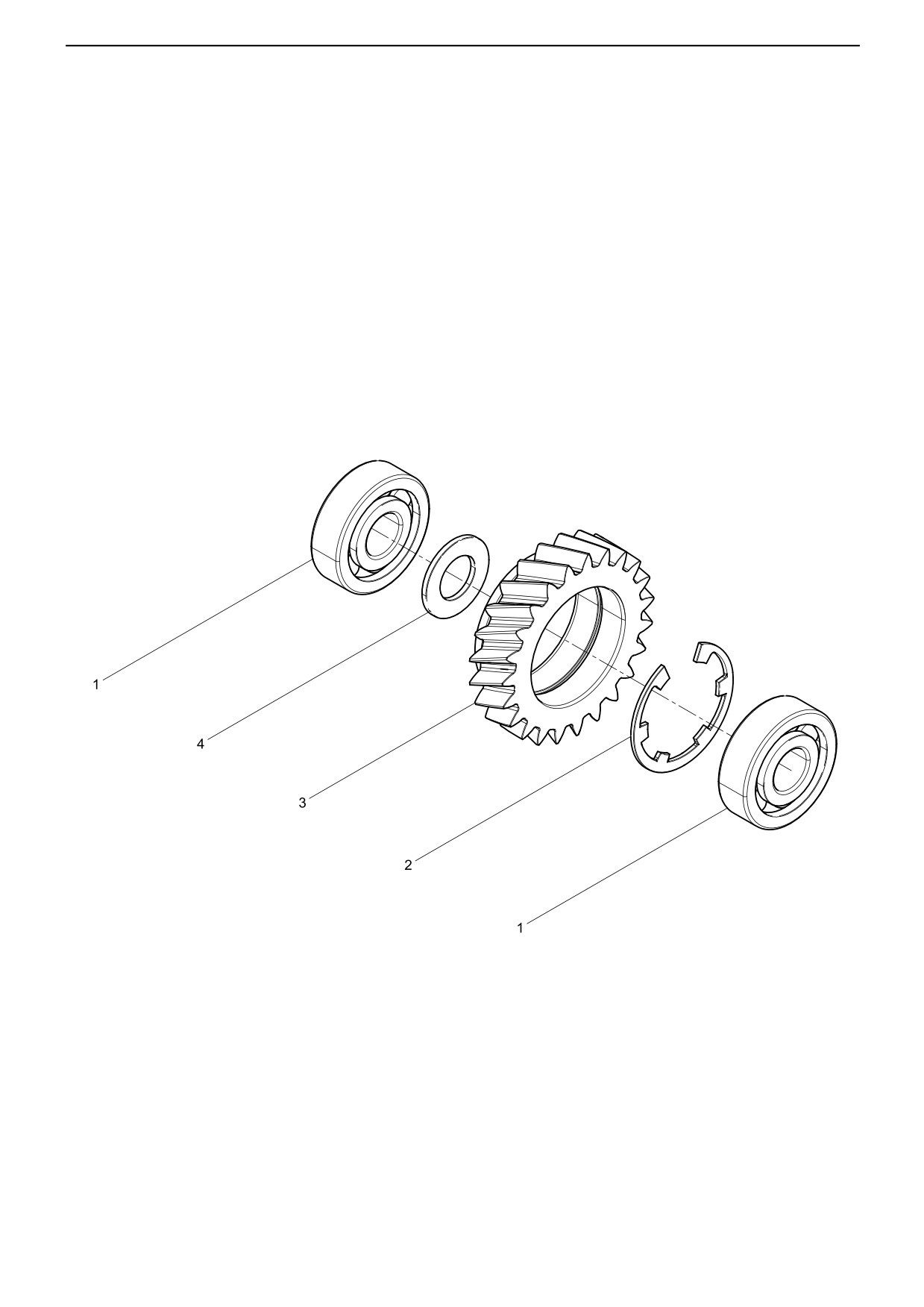

机油泵中间齿轮组件(Oil Pump Idle Gear Assembly)
·
35·
机油泵中间齿轮组件(Oil Pump Idle Gear Assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
90003311410
2
向心球轴承
Centripetal ball bearing
2
90003934732
1
带凸齿的孔用挡圈
Circlip with Teeth for Hole
3
614070061
1
机油泵中间齿轮
Oil pump intermediate gear
4
6140749
1
中间隔圈
Spacer ring
·

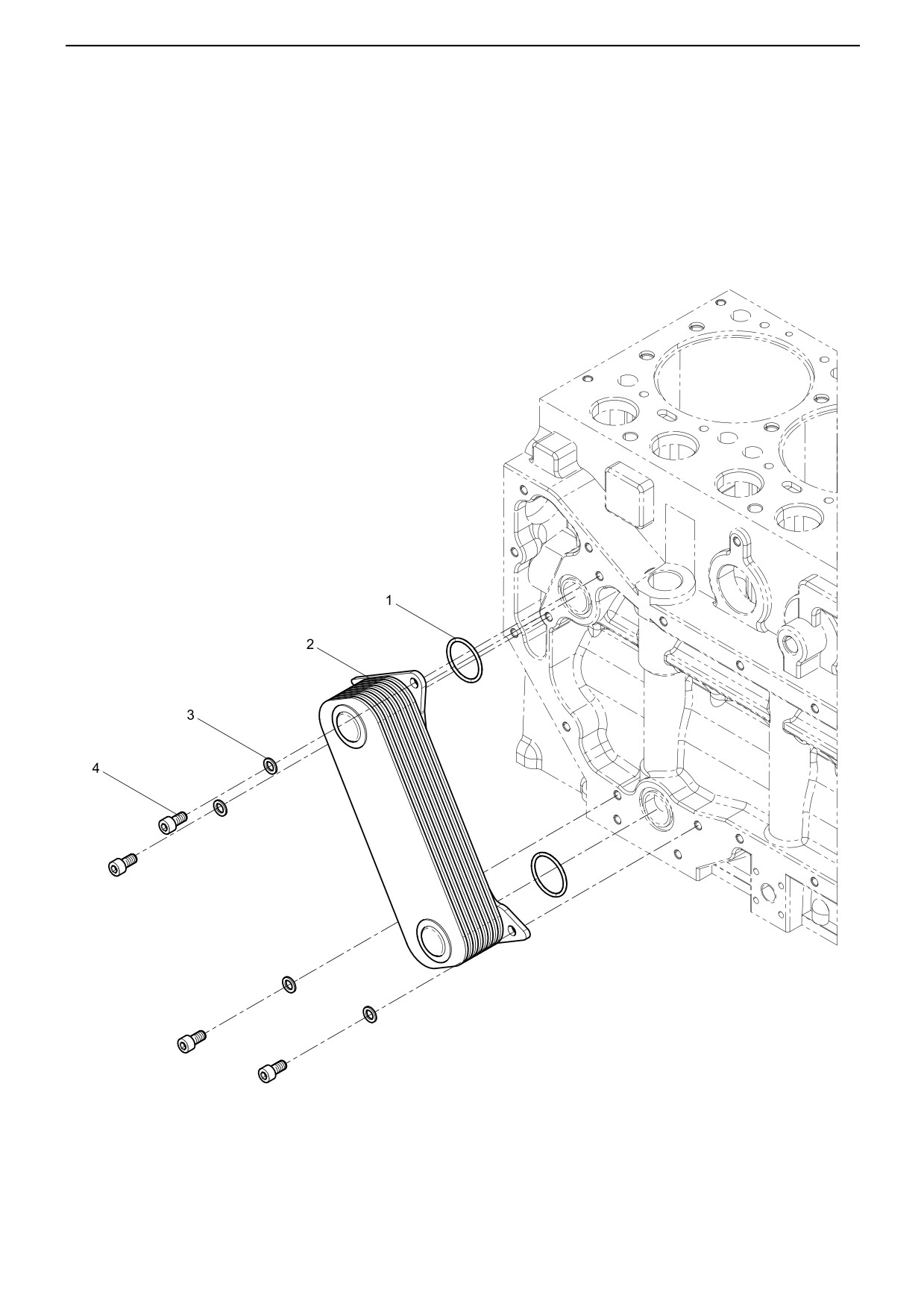

36·
机油冷却器结合组(Oil cooler assembly)
·
37·
机油冷却器结合组(Oil cooler assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
81400010032
2
密封圈
Seal washer
2
61500010334
1
机油冷却器
Oil cooler
3
90003932023
4
波形弹性垫圈
Wave spiral washer
4
90003862419S
4
内六角圆柱头螺钉
Inner hexagon screw
·

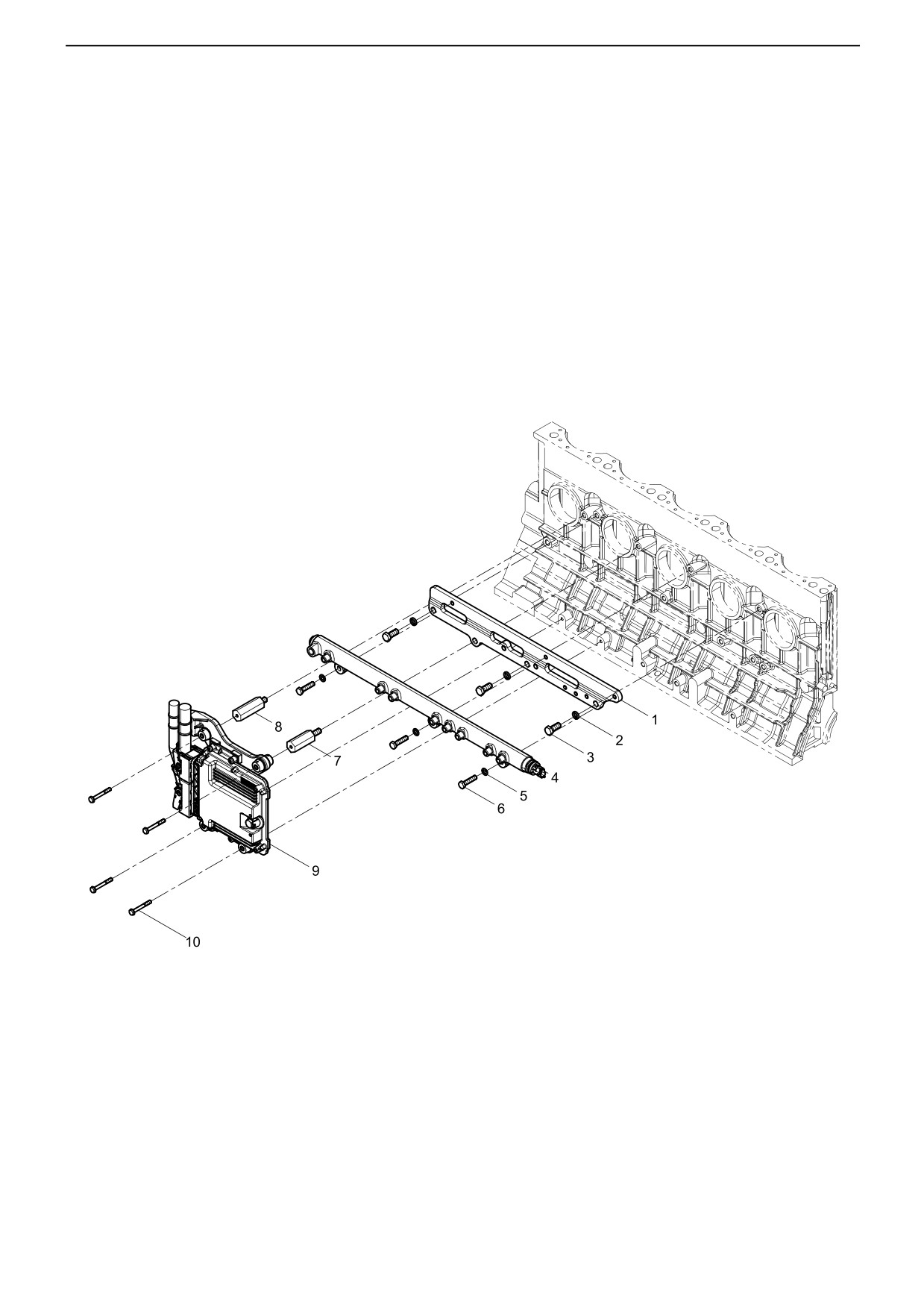

38·
共轨系统结合组()
·
39·
共轨系统结合组()
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600080661
1
支架
Bracket
2
90003931122
3
弹簧垫圈
Spring washer
3
90003802523
3
六角头螺栓
Hexagon bolt
4
612630080038
1
共轨管
Common rail pipe
5
90003932023
3
波形弹性垫圈
Wave spiral washer
6
90003802437
3
六角头螺栓
Hexagon bolt
7
612600080660
1
螺钉
Screw
8
612600080659
1
螺钉
Screw
9
612640080004
1
电控单元
ECU
10
612639000050
4
六角头螺栓
Hexagon bolt
·

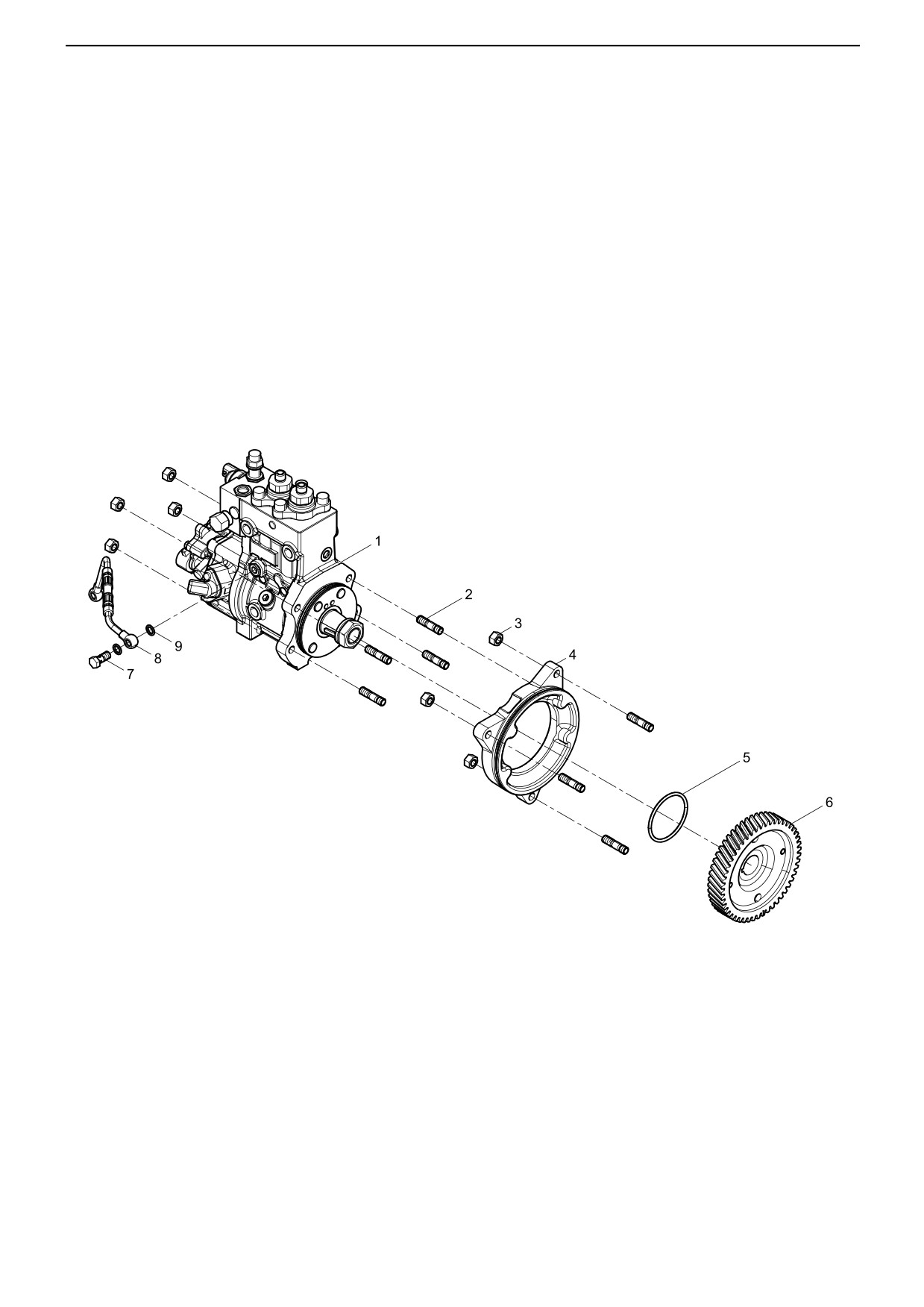

40·
高压油泵结合组(High pressure pump assembly)
·
41·
高压油泵结合组(High pressure pump assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612640080015
1
高压油泵
High pressure pump
2
90003813532S
7
双头螺柱
Stud
Prevailing Torque Type All-metal
3
90003888452
7
2型全金属六角锁紧螺母
Hexagon Nut,
4
612600080486
1
喷油泵法兰
Injection pump flange
5
612600080400
1
密封圈
Seal washer
6
612600080452
1
喷油泵齿轮
Injection pump gear
7
612639000047
2
空心螺栓
Hollow bolt
8
612600070309
1
润滑油进油管组件
Oil inlet pipe assembly
9
612600080246
4
密封垫圈
Seal washer
·

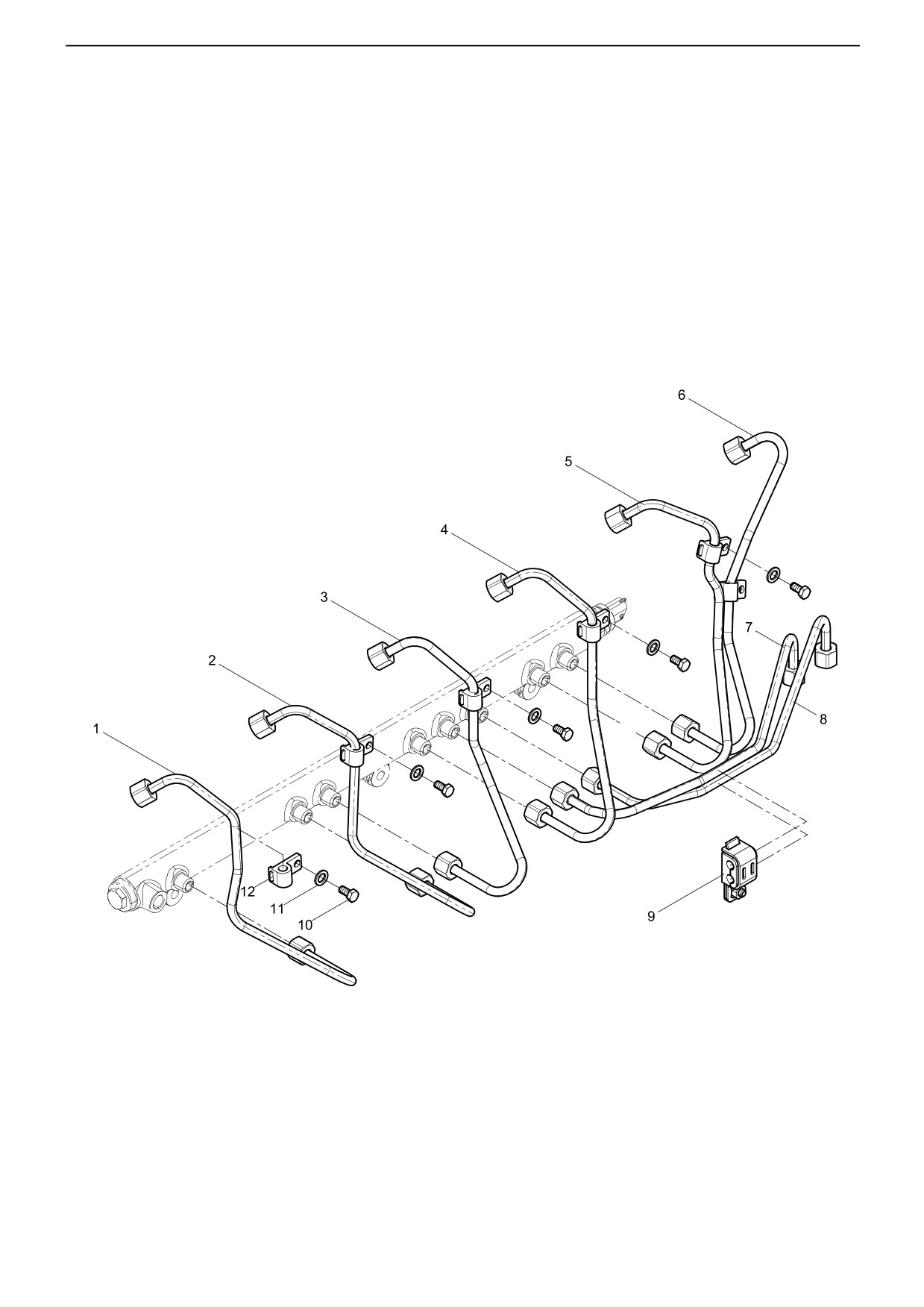

42·
高压油管组件(High pressure pipe assembly)
·
43·
高压油管组件(High pressure pipe assembly)
图序号
件号
数量
中文名称
英文名称
Pos.
Teile.Number
Amount
Denomination
Designation
1
612600080638
1
第六缸高压油管
High pressure pipe(cylinder 6)
2
612600080637
1
第五缸高压油管
High pressure pipe(cylinder 5)
3
612600080636
1
第四缸高压油管
High pressure pipe(cylinder 4)
4
612600080635
1
第三缸高压油管
High pressure pipe(cylinder 3)
5
612600080634
1
第二缸高压油管
High pressure pipe(cylinder 2)
6
612600080633
1
第一缸高压油管
High pressure pipe(cylinder 1)
7
612600080639
1
高压油管(泵到轨)
High pressure pipe (from pump to rail)
8
612600080640
1
高压油管(泵到轨)
High pressure pipe (from pump to rail)
9
612630080058
1
管卡
Pipe Clip
10
90003802411
5
六角头螺栓
Hexagon bolt
11
90003932023
5
波形弹性垫圈
Wave spiral washer
12
612600080672
6
高压油管管卡
Clip of high pressure pipe
·
44·

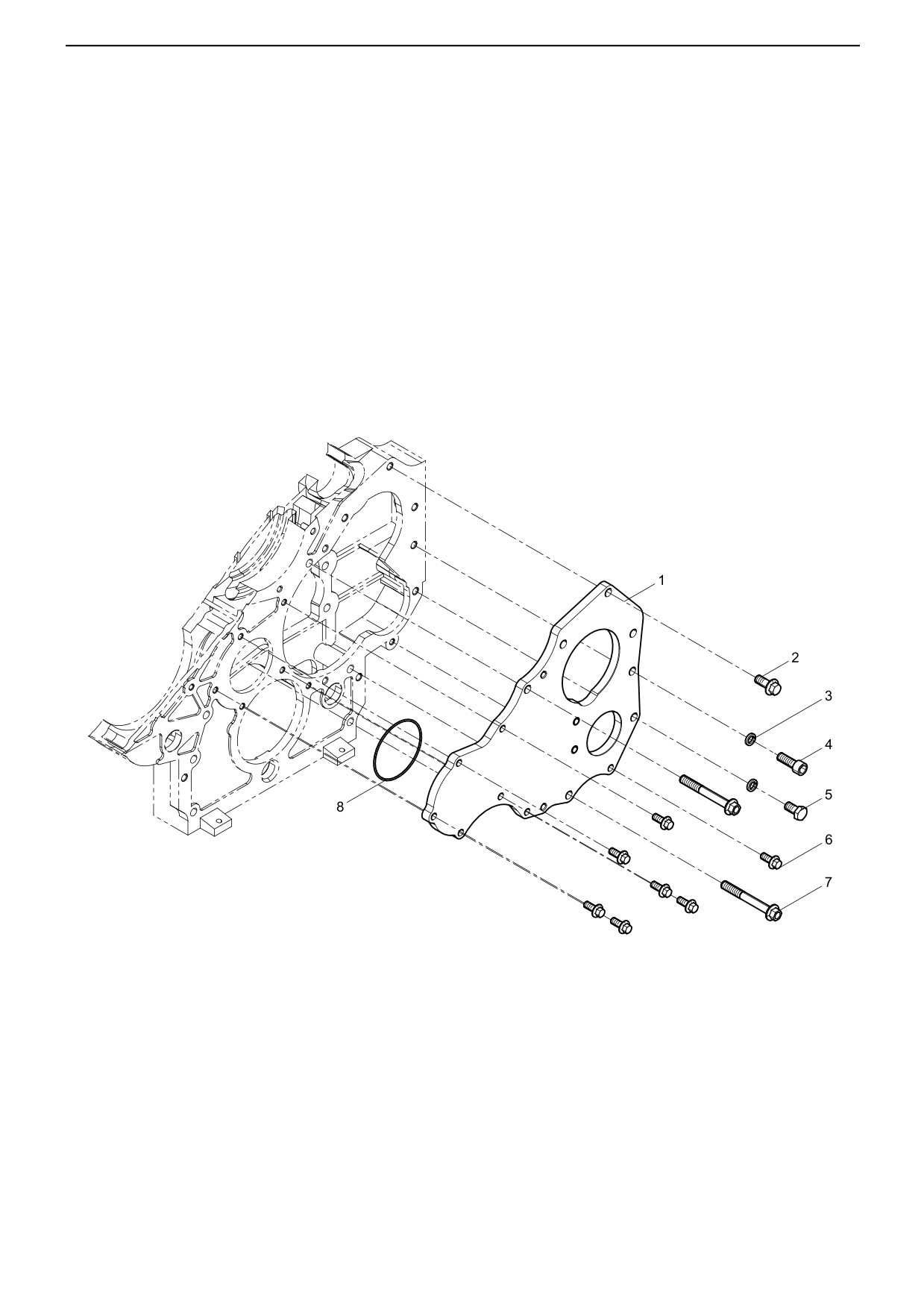

端盖结合组()
·
45·
///////////////////////////////////////
