Автомобили SHACMAN F2000 / F3000 (экологического класса Евро-V). Руководство по эксплуатации

Расположение воздуховодов изображено на рисунке. Подробные описание функций кнопок панели

системы кондиционирования воздуха приведено ниже.

Как указано на рисунке, для обеспечения нормальной работы системы кондиционирования воздуха,

пользователь может с помощью панели управления системой кондиционирования воздуха осуществлять

регулировку температуры воздуха, регулировку потока воздуха, регулировку режимов подачи воздуха (в

лицо, в ноги и лицо, в ноги, в ноги или обдув стекол), переключать кондиционер в режим охлаждения,

переключать режимы внутренней и внешней циркуляции воздуха, включать и выключать функции обдува

стекла для предотвращения запотевания лобовых стекол, переключать функции водяного клапана,

индикацию температуры атмосферного воздуха. Все функции регулируются кнопками, осуществляются с

помощью системы электронного управления.

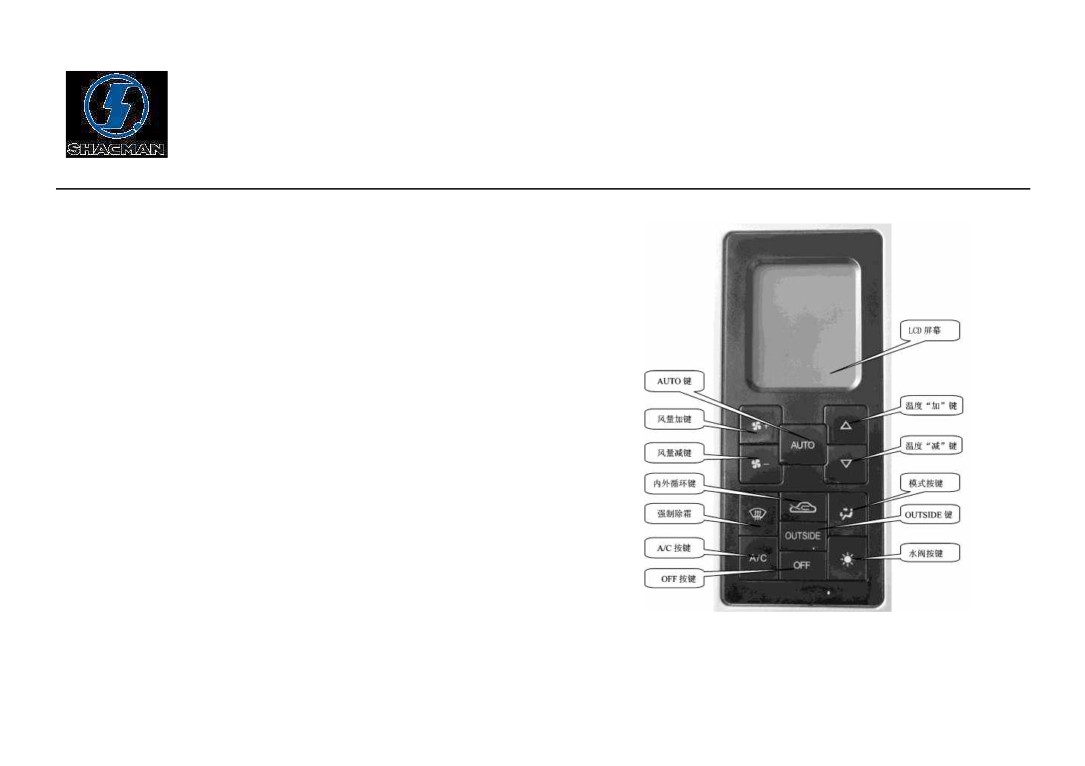

Панель управления системой кондиционирования воздуха оснащена ЖК-дисплеем с высоким

разрешением, интерактивная панель управления обеспечивает точность при индикации рабочего состояния

системы кондиционирования воздуха на ЖК-дисплее в режиме реального времени.

Описание функциональных кнопок:

LCD 屏幕

LCD дисплей

温度“加”键 - Кнопка увеличения температуры воздуха

温度“减”键 - Кнопка уменьшения температуры воздуха

模式按键 - Кнопка режима подачи воздуха

OUTSIDE 键 -Кнопка OUTSIDE

水阀按键 - Переключатель функции водяного клапана

AUTO 键 - Кнопка AUTO

风量加键 - Увеличение скорости воздушного потока

风量减键 - Уменьшение скорости воздушного потока

10.

内外循环键 - Кнопка выбора внешней\внутренней циркуляции воздуха

11.

强制除霜- Кнопка обогрева лобового стекла

12.

A\C 按键 - Кнопка A\C

13.

OFF 按键 - Кнопка OFF

• Кнопка «AUTOª:

При отключенной системе кондиционирования воздуха для ее включения и входа в режим

автоматического управления нажать кнопку «AUTOª.

При включенной системе кондиционирования воздуха

(если она находится в режиме ручного

управления) нажатием данной кнопки произвести вход в режим автоматического управления системой

кондиционирования воздуха, на дисплее отображается надпись «AUTOª. Повторным нажатием данной

кнопки произвести выход из режима автоматического управления, на дисплее отображается символ

отключения режима

«AUTOª. При нажатии на кнопку

«ACª, кнопку водяного клапана, кнопку

увеличения/уменьшения потока воздуха, кнопку обдува стекла, кнопку выбора режимов внутренней и

внешней циркуляции, кнопку «MODEª произойдет выход из режима автоматического управления.

В режиме автоматического управления системой автоматически регулируется температура подачи

воздуха, сила потока воздуха, режим подачи воздуха, режим циркуляции воздуха, рабочее состояние «ACª,

рабочее состояние водяного клапана в зависимости от температуры воздуха снаружи и внутри кабины

автомобиля.

4. В режиме автоматического управления системой, после нажатия на кнопку увеличения/уменьшения

температуры воздуха система не осуществляет выход из режима автоматического управления, но после

этого температура воздуха в салоне автомобиля перестает регулироваться автоматически.

• Кнопка увеличения скорости потока воздуха, кнопка уменьшения скорости потока воздуха:

При каждом нажатии на кнопку увеличения скорости потока воздуха, скорость потока воздуха

постепенно увеличивается вплоть до «4ª режима, при достижении максимальной величины скорость потока

воздуха остается неизменной.

При каждом нажатии на кнопку уменьшения скорости потока воздуха, поток воздуха постепенно

уменьшается вплоть до «0ª режима. После переключения в режим «0ª, компрессор перестает работать,

символ охлаждения не отображается.

3. В режиме «OFFª, нажатием на данную кнопку произойдет запуск системы и вход в режим ручного

управления, температура воздуха по умолчанию составляет 20 градусов.

• Кнопка увеличения температуры, кнопка уменьшения температуры

1. При каждом нажатии на кнопку увеличения температуры, температура воздуха в салоне автомобиля

увеличивается на 0,5 градуса. После доведения до максимального режима, температура воздуха остается

неизменной.

2. При каждом нажатии на кнопку уменьшения температуры, температура воздуха в салоне автомобиля

уменьшается на 0,5 градуса. После доведения до минимального режима, температура воздуха остается

неизменной.

3. В режиме «OFFª, нажатием на данную кнопку произойдет запуск системы и вход в режим ручного

управления. При нахождении системы в режиме «1ª температура воздуха по умолчанию составляет 20

градусов. Режим работы, режим внутренней или внешней циркуляции воздуха будут установлены по

умолчанию в тот режим, в котором система кондиционирования работала до ее предыдущего отключения.

• Кнопка выбора режима внутренней\внешней циркуляции воздуха

1. Однократным нажатием на кнопку выбора режима внутренней и внешней циркуляции воздуха, можно

выбрать режим работы агрегата.

В автоматическом режиме система функционирует попеременно в обоих положениях: внутренняя

циркуляция воздуха функционирует в течение 15 минут, внешняя циркуляция воздуха функционирует 1

минуту.

• Кнопка OUTSIDE

При однократном нажатии на данную кнопку на дисплее отражается температура снаружи кабины

автомобиля. Через 3 секунды на дисплее будет автоматически отображаться температура внутри кабины.

• Кнопка OFF

При нажатии на кнопку OFF в режиме работы кондиционера, система отключится, дисплей погаснет.

Это свидетельствует о том, что все механизмы отключены (операции будут завершены).

Если при выключенном кондиционере нажать на кнопку увеличения скорости воздушного потока,

система осуществит запуск и войдет в режим работы с управлением вручную. Скорость воздушного потока

будет установлена в положение «1ª, температура по умолчанию будет составлять 20 градусов, режим

работы, режим внутренней или внешней циркуляции воздуха будут установлены по умолчанию в тот режим,

в котором система кондиционирования работала до ее предыдущего отключения.

•Кнопка обогрева лобового стекла

При нажатии на данную кнопку система войдет в режим обогрева лобового стекла: осуществляется

обдув лобового стекла (подача горячего воздуха), производится внутренняя циркуляция воздуха, скорость

воздушного потока по умолчанию установлено в положение «4ª, водяной клапан открыт, АС включен.

При нажатии на данную кнопку при выключенном режиме обогрева лобового стекла, система

кондиционирования осуществит вход в режим обогрева лобового стекла. При повторном нажатии на

данную кнопку, кондиционер осуществит выход из режима обогрева лобового стекла и вернется в режим

ожидания.

•Кнопка выбора режима подачи воздуха (MODE)

Кондиционер оснащен пятью режимами подачи воздуха: в лицо, в ноги и лицо, в ноги, в ноги или обдув

стекол. При каждом нажатии на данную кнопку происходит смена режима в следующем порядке: в лицо→ в

ноги и лицо → в ноги→ в ноги и на стекло→ на стекло→ в лицо. Переключение режимов отображается

символом на дисплее. Если перед первым нажатием на кнопку выбора режима, дефлектор не был

установлен в одно из пяти положений, то после нажатия на кнопку MODE система автоматически начнет

осуществлять подачу воздуха в режиме «в лицоª.

•Кнопка A\C

Если при работе системы кондиционирования в режиме вручную однократно нажать на данную кнопку,

осуществляется переключение рабочего положения компрессора (вкл.\ выкл.). Режим работы отображается

соответствующим символом.

При включении АС система автоматически определяет режим скорости воздушного потока. Если

скорость воздушного потока установлена на отметке «0ª, то система по умолчанию устанавливает скорость

воздушного потока в положение «2ª. Если скорость воздушного потока находится в другом положении

(кроме положения «0ª), то система продолжает работу в данном положении.

При включенной системе кондиционирования, удерживая кнопку АС (более 5 сек.), будет осуществлен

принудительный запуск компрессора (отображается соответствующим символом). Если в течение 5 минут

не отключить компрессор, то по прохождении вышеуказанного периода времени он отключится

автоматически. Если в указанный период времени нажать на кнопку АС (или другую кнопку), компрессор

отключится

(отображается соответствующим символом). При этом будет невозможно регулировать

температуру испарителя. Способ используется только для того, чтобы зимой при низких температурах

окружающей среды заправлять в систему кондиционирования фреон.

Если температура испарителя

≤0℃， АС отключается автоматически. Если температура испарителя

возвращается на отметку

≥ 3 ℃ , режим АС автоматически возобновляет работу. В промежутке

вышеуказанных температурных пределов, необходимо поддерживать первоначальный режим работы

(данные ограничения распространяются на АС при работе в режиме AUTO и вручную, чтобы предотвратить

замерзание испарителя).

•Переключатель функции водяного клапана

При однократном нажатии на данную кнопку в режиме управления вручную, переключается режим

работы водяного клапана (отображается соответствующим символом).

Функция проведения самодиагностики системы

Содержание пунктов самодиагностики:

После проведения полной самодиагностики всех узлов системы, отображается информация о

неисправности.

Порядок осуществления самодиагностики узлов системы нижеследующий:

А) Функционирование дисплея (отображение на дисплее всех необходимых символов);

B) Функционирование режима «в лицоª: в положении «1ª, при внутренней циркуляции воздуха;

C) Функционирование режима «в лицо и в ногиª: при внешней циркуляция воздуха, скорость воздушного

потока из положения «1ª повышается до положения «3ª;

D) Функционирование режима «в ногиª: при внешней циркуляция воздуха, скорость воздушного потока

повышается до максимального положения;

E) Отображение кодов неисправности;

F) Автоматический выход из программы самодиагностики.

Для удобства содержание каждого пункта отображается на дисплее не менее 1,5 секунд.

Способы принудительного выхода из режима самодиагностики:

A) После проведения самодиагностики автоматически осуществляется выход из системы;

B) Повторно запустить двигатель или нажать на кнопку OFF;

C) После выхода из режима самодиагностики, система находится в режиме ожидания.

3. Расшифровка кодов неисправностей:

Работает нормально

Неисправность датчика температуры в кабине (короткое замыкание, обрыв)

Неисправность датчика температуры снаружи кабины (замыкание, обрыв)

Неисправность датчика температуры воздуховодов (короткое замыкание, обрыв)

Неисправность датчика температуры испарителя (короткое замыкание, обрыв)

Неисправность электродвигателя (1) режима работы кондиционера

Неисправность электродвигателя (2) режима работы кондиционера

Неисправность электродвигателя привода заслонки смешения потоков воздуха

Неисправность электродвигателя внешней и внутренней циркуляции воздуха

Неисправность водяного клапана

Неисправность привода компрессора

Неисправность вентилятора и датчиков внутри кабины

Некорректные параметры напряжения источника питания (менее 18 В или

более 32 В)

Некорректные параметры напряжения обратной связи электродвигателя (менее 4.5

В или более 5.5 В)

Внимание:

1. Если система кондиционирования находится в положении OFF, нажатием на кнопку увеличения скорости

воздушного потока, осуществится запуск системы кондиционирования воздуха.

2.Если переключатель скорости воздушного потока установлен в положение «0ª, А\С автоматически

отключится.

3.Если система работает в автоматическом режиме при нажатии на кнопку увеличения температуры\ кнопку

уменьшения температуры, система не осуществляет выход из автоматического режима.

4.Если температура испарителя ≤0℃，АС автоматически отключается, невозможно запустить режим

работы кондиционера «вручнуюª. Когда температура испарителя повышается до ≥3℃， работа АС

автоматически возобновляется.

5. При включении А\С автоматически осуществляется определение скорости воздушного потока. Если

скорость воздушного потока находится в положении «0ª, то система по умолчанию поддерживает скорость

воздушного потока в положении «2ª. Если скорость воздушного потока находится в другом положении

(кроме положения «0ª), то система продолжает работать в данном положении.

6.При температуре в кабине ≥25℃，принудительно закрыть водяной клапан.

7.Если при запуске А\С температура воздуховодов менее 3℃, принудительно открыть водяной клапан

(подать воду). Если температура воздуховодов более

6 ℃, принудительно закрыть водяной клапан

(прекратить подачу воды).

Регулярное обслуживание системы кондиционирования воздуха

Ежемесячное обслуживание:

Проверка предохранителей, реле, коннекторов и соединительных клемм;

Проверка дозированной подачи фреона;

Проверка натяжения ремня вентилятора;

Проверка уровня и качества масла компрессора;

Проверка наличия засора осушителя воздуха

(определяется по падению температуры

на

воздуховпускных\воздуховыпускных отверстиях);

При необходимости промыть или заменить сетку воздушного фильтра испарителя (еженедельно);

Проверить наличие утечки шлангов и соединений;

Проверить рабочее состояние охлаждения системы кондиционирования воздуха;

Проверить исправность вентилятора конденсатора и испарителя;

Проверить наличие износа жгута проводов, ослабление коннекторов и соединительных клемм;

Ежеквартальное обслуживание

Провести все пункты проверки ежемесячного обслуживания;

Проверить исправность электромагнитной муфты компрессора, при необходимости смазать;

Привести в порядок пластины конденсатора;

Проверить зафиксированы ли монтажные болты испарителя, конденсатора и компрессора;

Ежегодное обслуживание

Провести все пункты проверки ежеквартального обслуживания;

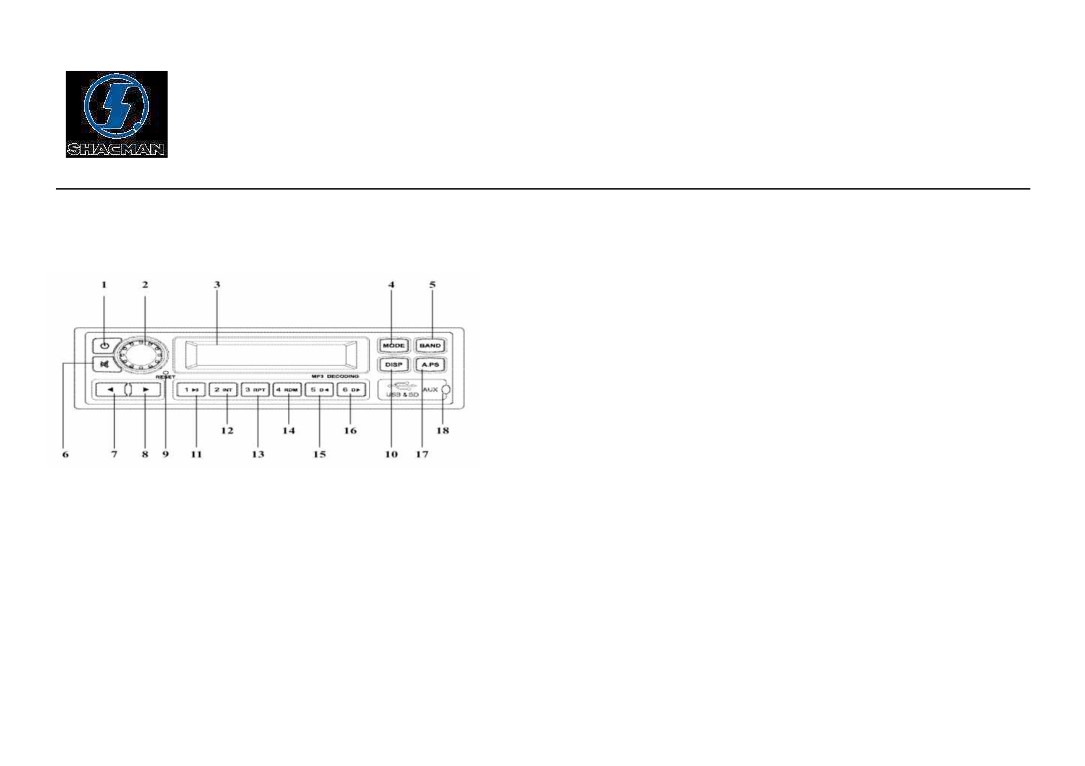

2.1.15 Автомагнитола

Кроме функции приема и транслирования радиопередач, автомагнитола оснащена USB, SD разъемами, что

позволяет использовать флешкарты (USB) и SD-карты.

Кнопка питания (вкл.\выкл.)

Кнопка выбора каналов вручную (предыдущий)

Переключатель силы звука (поворотный)

Кнопка выбора каналов вручную (следующий)

ЖК-дисплей

Кнопка восстановления настроек автомагнитолы (RESET)

Кнопка переключения режимов (MODE)

10.

Кнопка отображения на дисплее часов

Кнопка переключения диапазонов

11.

Кнопка 1 (пауза)

Кнопка отключения звука автомагнитолы

12.

Кнопка 2 (просмотр треков)

13.

Кнопка 3 (повторное воспроизведение)

16.

Кнопка 6 (переход к следующей папке при воспроизведении МР3)

14.

Кнопка 4 (воспроизведение треков в произвольном порядке)

17.

Кнопка автоматического выбора каналов\кнопка сохранения

15.

Кнопка 5 (переход к предыдущей папке при воспроизведении МР3)

18.

Заглушка USB разъема

Управление автомагнитолой:

----- Сохранение списка радиостанций

В выбранном Вами порядке можно настроить и сохранить максимум 18 FM радиостанций (FM1, FM2,

FM3 по 6 для каждого из диапазонов) и 12 АМ радиостанций (АМ1, АМ2 по 6 для каждого из

диапазонов).

1. В режиме трансляции нажатием кнопки

“BAND” выбрать необходимый диапазон. В исходном

состоянии диапазон по умолчанию - FM1. При каждом нажатии на кнопку происходит переключение

диапазонов в цикличном порядке: FM1→FM2→FM3→AM1→AM2.

2. В режиме трансляции удерживая кнопку «▶ªили «◀ª можно в поиске наилучшей частоты вещания

переходить к следующей или предыдущей радиостанции в списке. Коротким нажатием кнопки «▶ªили «◀ª

можно пошагово вручную переходить к следующей или предыдущей радиостанции в списке. После

обнаружения оптимальной частоты вещания радиостанции нажать на любую из кнопок с цифрами и

удерживать 2 секунды. Частота вещания радиостанции будет сохранена в памяти системы на данной

кнопке. Если на данной кнопке уже была сохранена частота вещания другой радиостанции, произойдет

замена частоты вещания на только что выбранную.

3. В режиме FM удерживая кнопку“A.PS”система автоматически настроит и сохранит

18 радиостанций с

наилучшим сигналом вещания. После сохранения можно по порядку просмотреть все сохраненные

радиостанции.

4. Если повторить вышеописанную операцию при работе автомагнитолы в режиме АМ, система

автоматически сохранит 12 радиостанций с наилучшим сигналом вещания.

----- Прослушивание сохраненных радиостанций

1. Нажатием кнопки “BAND” выбрать необходимый диапазон. Нажать на кнопку с изображением цифры

для выбора сохраненной радиостанции.

2. В режиме трансляции коротким нажатием на кнопку“A.PS”можно перейти к просмотру сохраненных

радиостанций в данном диапазоне. При необходимости прослушивания радиостанции из списка, нажать

на кнопку с изображением цифры выбранной радиостанции.

Регулирование звука

Нажать на переключатель силы звука (2), система будет переключать режимы в следующем порядке:

BAS→TRE→BAL→VOL.

1.Режим громкости (VOL)

Повернув переключатель силы звука по часовой стрелке

(или против часовой стрелки)

отрегулировать громкость звука. Громкость звука регулируется в промежутке 0-63 дБ.

2. Режим настройки низких частот (BAS)

Повернув переключатель силы звука по часовой стрелке

(или против часовой стрелки)

отрегулировать настройки низких частот звука (басов). Настройки низких частот регулируются в

промежутке -14～+14.

3. Режим настройки высоких частот (TRE)

Повернув переключатель силы звука по часовой стрелке (или против часовой стрелки) отрегулировать

настройки высоких частот звука. Настройки высоких частот регулируются в промежутке -14～+14.

4. Режим настройки баланса（BAL）

Повернув переключатель силы звука по часовой стрелке (или против часовой стрелки) отрегулировать

настройки баланса правого и левого звукового канала. Регулируется в промежутке L15～R15.

Эксплуатация USB/SD-карт

Внимание:

Поддерживаются файлы формата МР3;

Поддерживаются карты памяти ёмкостью 32 Мб - 4Гб.

-------- Воспроизведение USB/SD-карт

Нажать на кнопку включения питания автомагнитолы, подключить питание автомобиля.

Вставить флешкарту (USB) и SD-карту в соответствующий разъем, на дисплее отобразится надпись

“USB/SD”начнется считывание файлов, после чего автоматически начнется их воспроизведение.

В процессе воспроизведения на дисплее отображается: номер трека, время с момента начала

воспроизведения трека.

Если в процессе воспроизведения файлов с USB/SD-карты нажать на кнопку

(

воспроизведение трека будет поставлено на паузу. При повторном нажатии на данную кнопку,

воспроизведение трека возобновится.

Если в процессе воспроизведения файлов с USB/SD-карты вытащить USB/SD-карту, автомагнитола

вернется в режим воспроизведения радиостанций.

------- Проигрывание фрагмента трека

Если в процессе воспроизведения файлов с USB/SD-карты нажать на кнопку 2 (2 INT) чтобы перейти

к режиму проигрывания фрагментов треков: будут проигрываться первые 10 секунд от каждого трека.

При повторном нажатии на данную кнопку функция будет отменена. После проигрывания фрагментов

всех треков в папке, будет возобновлено воспроизведение треков в нормальном режиме (начиная с первого

в списке).

------ Повторное воспроизведение треков

Если в процессе воспроизведения файлов с USB/SD-карты нажать на кнопку 3 (3_RPT) текущий трек будет

воспроизведен повторно. При повторном нажатии на данную кнопку функция будет отменена.

------ Воспроизведение треков в произвольном порядке

Если в процессе воспроизведения файлов с USB/SD-карты нажать на кнопку 4 (4_RDM) система войдет в

режим воспроизведения треков в произвольном порядке. При повторном нажатии на данную кнопку

функция будет отменена. Система перейдет к воспроизведению треков в обычном порядке.

------- Поиск определенного трека

Если в процессе воспроизведения файлов с USB/SD-карты нажать на кнопку «▶ª будет воспроизводиться

следующая композиция. Если нажать на кнопку «◀ª - предыдущая.

------ Поиск определенного момента в воспроизводимом треке

Если в процессе воспроизведения файлов с USB/SD-карты удерживать кнопку

«▶ª или

«◀ª

осуществляется перемотка трека вперед или назад.

Когда необходимый момент в воспроизводимом треке найден, нажать на кнопку «

ª, воспроизведение

возобновится с данного момента.

------ Выбор файла из папки

Если в процессе воспроизведения файлов с USB/SD-карты нажать на кнопку «5ª или «6ª можно

произвести выбор папки с файлами. Автомагнитола начинает воспроизведение с первого трека,

находящегося в папке.

Прочие функции:

------ Кнопка отключения звука автомагнитолы（MUTE）

Если при воспроизведении радио или МР3 файлов нажать на кнопку отключения звука

автомагнитолы можно отключить ее звук. На дисплее отобразится надпись «MUTEª.

Если необходимо вернуться в режим воспроизведения, повторно нажать кнопу

«MUTEª или

воспользоваться кнопками изменения уровня громкости.

------ Настройка времени（DISP）

Включить питание, нажать на кнопку «DISPª, на дисплее отобразятся часы. Если в течение 5 секунд

не нажимать на кнопки, система автоматически вернется в нормальный режим работы. При повторном

нажатии на данную кнопку также можно вернуться в главное меню.

Удерживать кнопку «DISPª, на дисплее начинают мигать цифры

(обозначающие часы), нажатием

кнопок «▶ª и «◀ª выставить часы. При повторном нажатии на кнопку «DISPª, аналогичным образом

выставить минуты. После настройки времени, повторно нажать на кнопку

«DISPª для сохранения

настроек.

Внимание:

Если после настройки часа в течение 5 секунд не нажимать никаких кнопок, система автоматически

вернется в главное меню. Настройки времени будут сохранены.

------ Переключение режимов（MODE）воспроизведения радио, USB/SD-карты, выхода AUX

При нормальной работе автомагнитолы, последовательным нажатием на кнопку

«MODEª можно

произвести переключение между режимами воспроизведения радио, файлов с USB/SD-карты, выхода

AUX. Если USB/SD-карта не вставлена, то нажатием на данную кнопку будет осуществляться

переключение между режимом воспроизведения радио и файлов через выход AUX. При подключении

флешкарты USB и SD-карты одновременно, порядок переключения между режимами при нажатии на

данную кнопку следующий: радио→ флешкарта USB→ SD-карта→файлы через выход AUX. Если же

подключено какое-либо одно из устройств USB/SD-карта, то порядок переключения между режимами при

нажатии на данную кнопку следующий: радио→ флешкарта USB или SD-карта→файлы через выход

AUX.

------ Кнопка восстановления настроек автомагнитолы (RESET)

Если возникли какие-либо неисправности в работе автомагнитолы, нажатием на данную кнопку

произойдет возвращение к заводским настройкам. Если после проведения сброса настроек неисправности

в системе сохранились, обратитесь за ремонтом автомагнитолы на СТО.

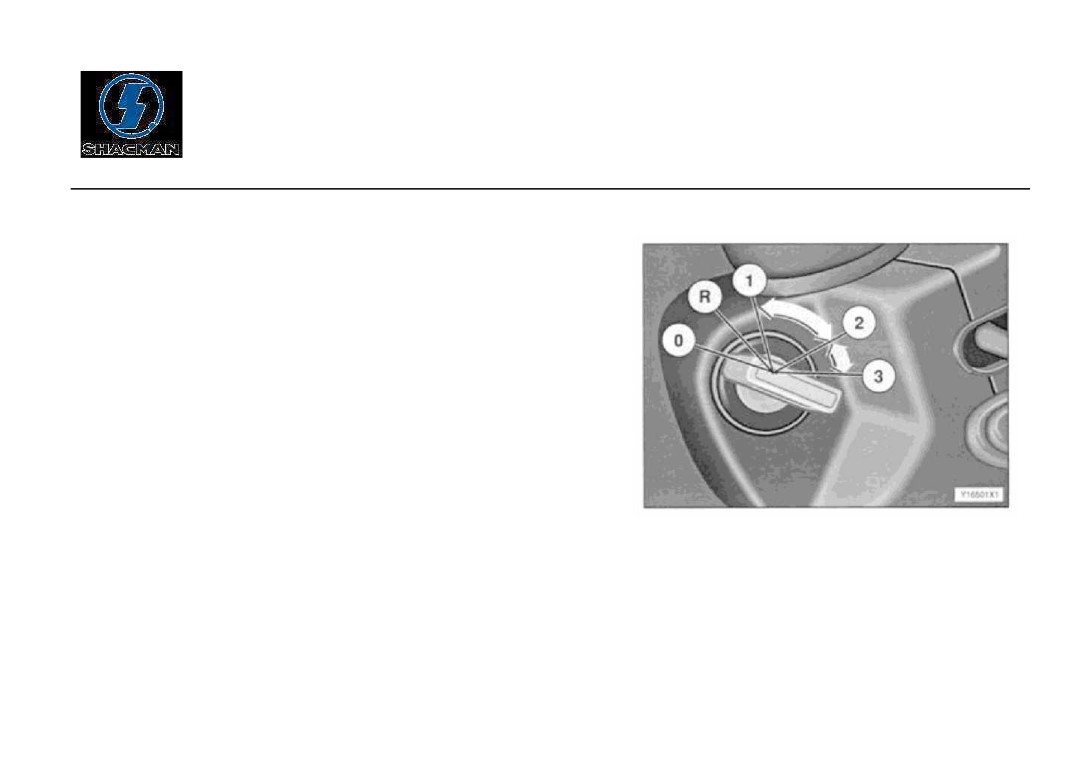

2.1.16 Замок зажигания

Если ключ находится в отверстии замка зажигания в

положении

«0ª, двигатель заглушен, источник питания

отключен.

В положении R - двигатель заглушен, источник питания

подаёт ток на приборную панель.

1- Включается главный переключатель аккумулятора.

2- Положение ключа при движении автомобиля.

3- Положение при запуске стартера.

Внимание:

При движении автомобиля запрещается перемещать ключ в замке зажигания.

2.1.17 Комбинированный (подрулевой) переключатель

Подрулевой переключатель начинает работать после включения системы поворотом

ключа в замке зажигания.

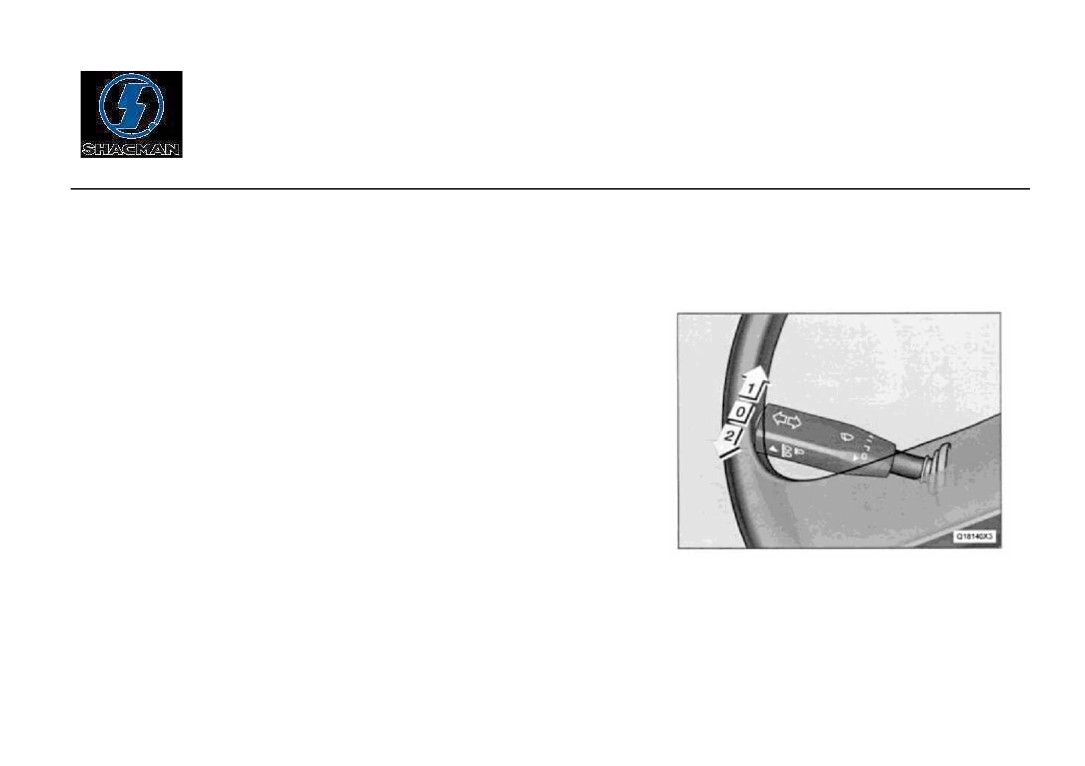

Включение ближнего света фар:

- переместить

рычаг

переключателя вверх, в положение «1ª (см. рис.)

- перевести рычаг переключателя

из положения «1ª в положение

«2ª.

Включается дальний свет фар, загорается контрольная

лампа «дальний свет фарª (10).

Выключение дальнего света фар: снова подтолкнуть рычаг

переключателя из положения «1ª в положение «2ª, отпустить рычаг. Контрольная лампа «дальний свет

фарª погаснет (фары ближнего света останутся включенными).

«Мигнутьª фарами

Передвинуть рычаг вверх из исходного положения в положение «1ª и сразу вернуть рычаг

в исходное положение. На панели индикаторов включится и погаснет контрольная лампа «дальний свет

фарª.

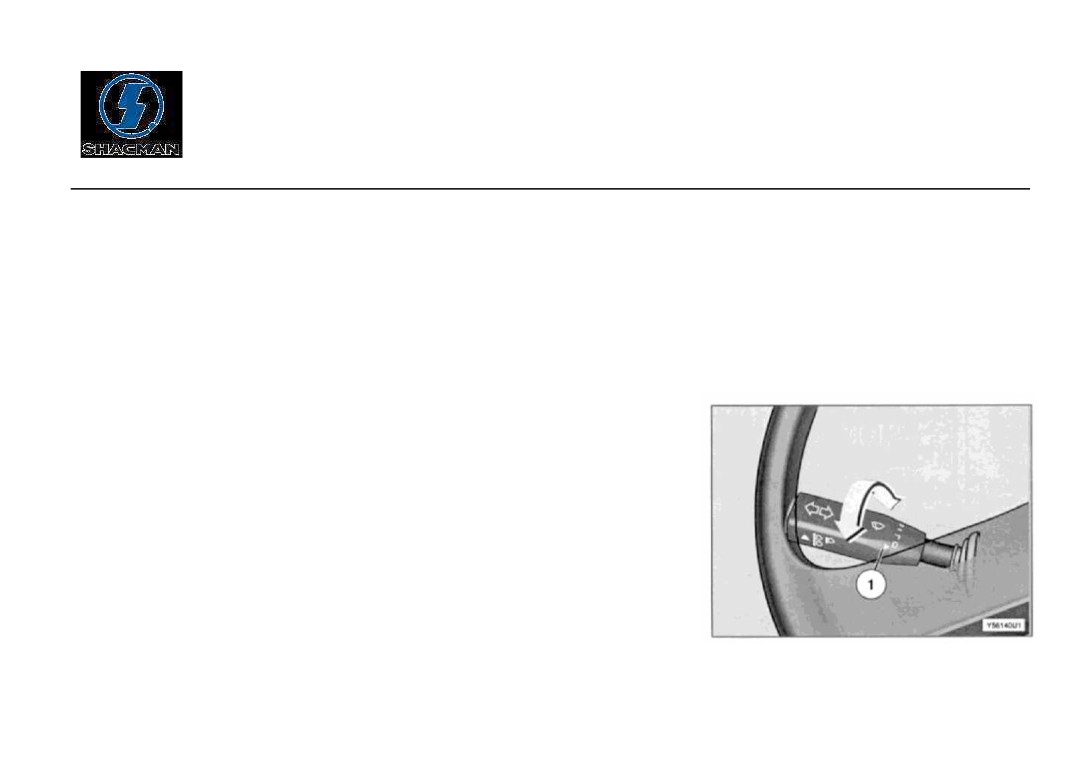

2. 1.18 Указатели поворота

Контрольная лампа зеленого цвета

(поз.

8) мигает, когда переключатель указателя поворота

находится в одном из крайних положений (при включении). Если тягач буксирует прицеп

(трейлер), зеленая контрольная лампа (поз.11) также мигает. Указатели поворота оснащены функцией

автоматического возвращения в среднее положение.

Если контрольные лампы

8 и/или

11 загораются только один раз, это означает, что

какой-то из указателей поворота не работает. Выявить и заменить перегоревшую лампу (лампы).

Передвинуть рычаг переключателя вперед, преодолев некоторое сопротивление нейтрали,

в положение «1ª. Включаются указатели правого поворота.

Передвинуть рычаг переключателя назад, преодолев некоторое сопротивление, в положение «2ª.

Включаются указатели левого поворота. Рычаг автоматически возвращается в положение «0ª когда

автомобиль после выполнения поворота начинается двигаться по прямой.

Для кратковременного включения указателей поворотов: передвинуть рычаг переключателя

вперед или назад (в зависимости от указываемого направления), не преодолевая сопротивление

нейтрали, удерживать рычаг вручную в данном положении. Рычаг автоматически возвращается в

положение «0ª, когда автомобиль после выполнения поворота начинается двигаться по прямой.

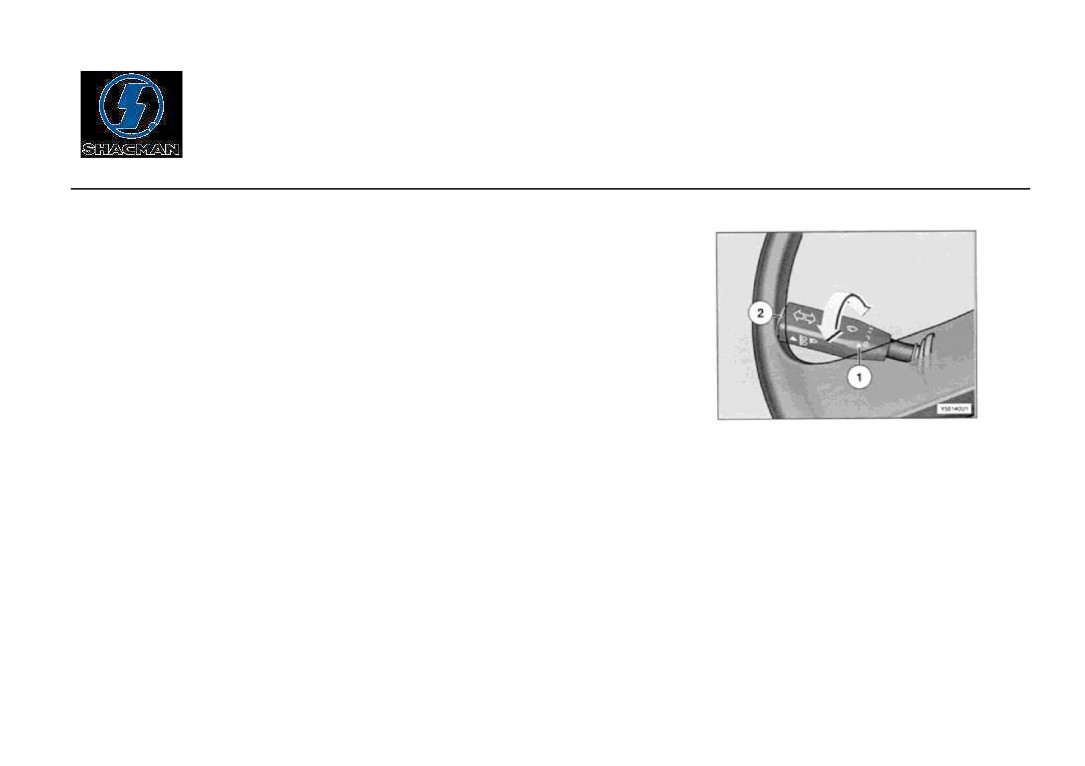

2.1.19 Стеклоочистители

Для работы стеклоочистителей повернуть

рычаг

переключателя

«2ª в направлении, указанном стрелкой (см. рис.)

в положение "0"，"J"，"Ⅰ" или "Ⅱ".

Положение

«0ª

- стеклоочистители выключены.

Положение

«Jª

режим работы стеклоочистителей с

интервалами (паузой 10 сек.).

Положение

«Iª

- включен медленный режим работы

стеклоочистителей.

Положение

«IIª

- включен быстрый режим работы стеклоочистителей.

Интервал работы стеклоочистителей может регулироваться в промежутке от 2,5 секунд до 60 секунд.

Порядок регулирования интервалов работы стеклоочистителей:

Включить стеклоочистители в режиме работы с интервалами (положение J).

2. Отключить стеклоочистители в режиме работы с интервалами (положение 0).

После установки интервалов работы стеклоочистителей, отпустить кнопку на переключателе

(в

положении J).

Внимание:

Интервал работы стеклоочистителей не может превышать 1 минуту. Если промежуток времени

выполнения шагов 2 и 3 превышает 1 минуту, система автоматически вернет настройки стеклоочистителей

в режим работы с интервалом в 10 секунд (по умолчанию).

2.1.20 Омыватели лобового стекла

1. При коротком нажатии на кнопку

«2ª на переключателе

в направлении рулевой

колонки

включаются омыватели

лобового стекла (максимальное время нажатия - 0.9 сек.).

2. Удерживая кнопку

«2ª на переключателе в нажатом

положении в направлении рулевой колонки (в течение 0.9 - 6.5

сек.), цикл работы стеклоочистителей\стеклоомывателей будет

продолжаться непрерывно. Затем цикл работы стеклоомывателей будет осуществляться по 2-4 раза.

Внимание:

Регулярно проверять, наличие загрязнений или неисправностей щеток стеклоочистителя. В зимнее время

перед включением стеклоомывателей / стеклоочистителей всегда проверяйте, не примерзли ли щетки

стеклоочистителей к лобовому стеклу

2.2 Подготовительные работы перед началом движения

Перед началом движения проводятся подготовительные работы, которые включают два основных

пункта: плановую проверку перед началом движения и пробный запуск двигателя.

2.2.1 Плановая проверка перед началом движения

1. Проверить капот и подкапотные агрегаты

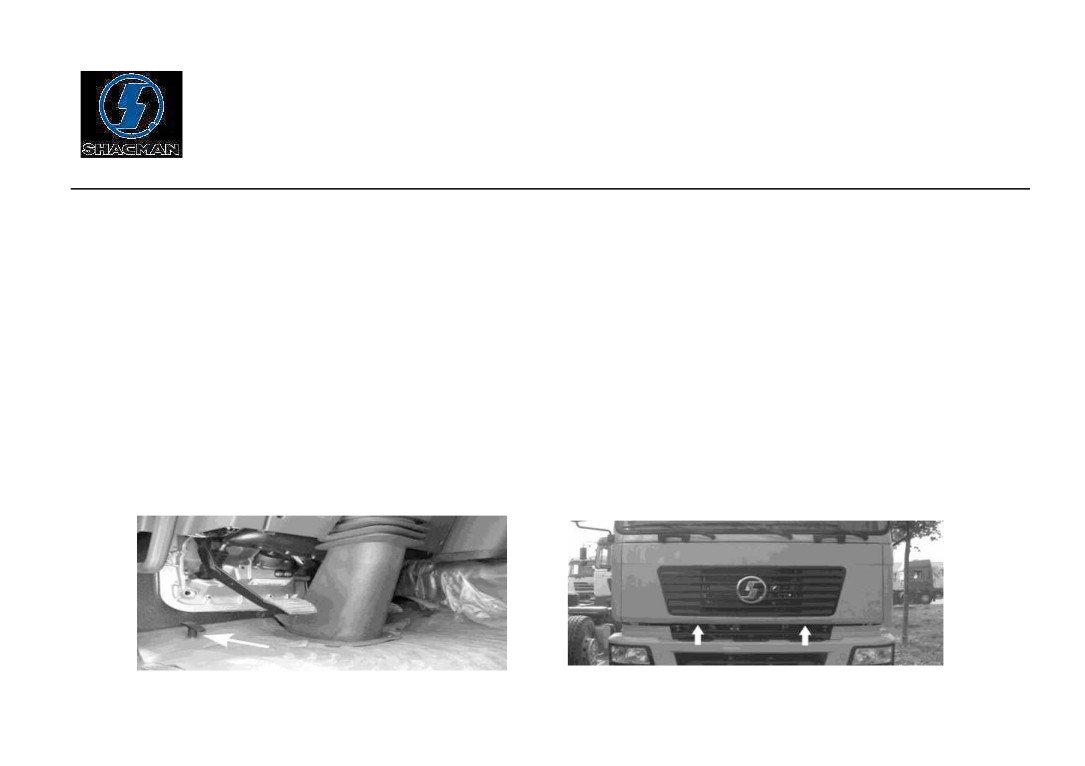

Для открывания потянуть за рычаг замка капота кабины, который располагается на полу в кабине

спереди слева от водительского кресла (для серии F2000 замок капота не предусмотрен).

Чтобы поднять решетку радиатора, взяться за нее с обеих

сторон и потянуть по

направлению вверх, чтобы закрыть

- опустите её по направлению вниз.

Автомобили SHACMAN F2000 / F3000 (экологического класса Евро-V). Руководство по эксплуатации - часть 3
