3. Снять крышку, вытащить лампочку, заменить на новую.
4. После замены лампочки, выполнить операции по сборке в обратном порядке.
2) Замена лампочки фар ближнего света
1. Ослабить винт фиксации осветительного прибора, вынуть фару из полости в бампере.
2. Ослабить крышку фары ближнего света, вытащить лампочку, заменить на новую.
3) Замена лампочки указателей поворота
1. Ослабить винт фиксации осветительного прибора, вынуть фару из полости в бампере.
2. Повернуть крышку фонаря указателей поворота по направлению против часовой стрелки.
3. Вывернуть лампочку указателей поворота по направлению против часовой стрелки, заменить лампочку.
4. После замены лампочки, выполнить операции по сборке в обратном порядке.
4) Замена лампочек передних противотуманных фар
1. Ослабить винт фиксации осветительного прибора, вынуть фару из полости в бампере.
2. Ослабить заднюю крышку передней противотуманной фары.
3. Отжать пружинный фиксатор держателя лампочки, заменить лампочку.
105
4. После замены лампочки, выполнить операции по сборке в обратном порядке.
6.10 Регулировка осветительных приборов
В соответствии с необходимостью можно производить регулировку пучка света осветительных приборов. Регулировка осуществляется путем
подкручивания переключателей регулировки фар при помощи крестовой отвертки. Момент силы при регулировке не должен превышать 1 Н\м,
подходящая скорость вращения при регулировке - 2 круга в минуту.
Регулировка из кабины пучка света фар ближнего света блока передних фар (электрорегулировка)

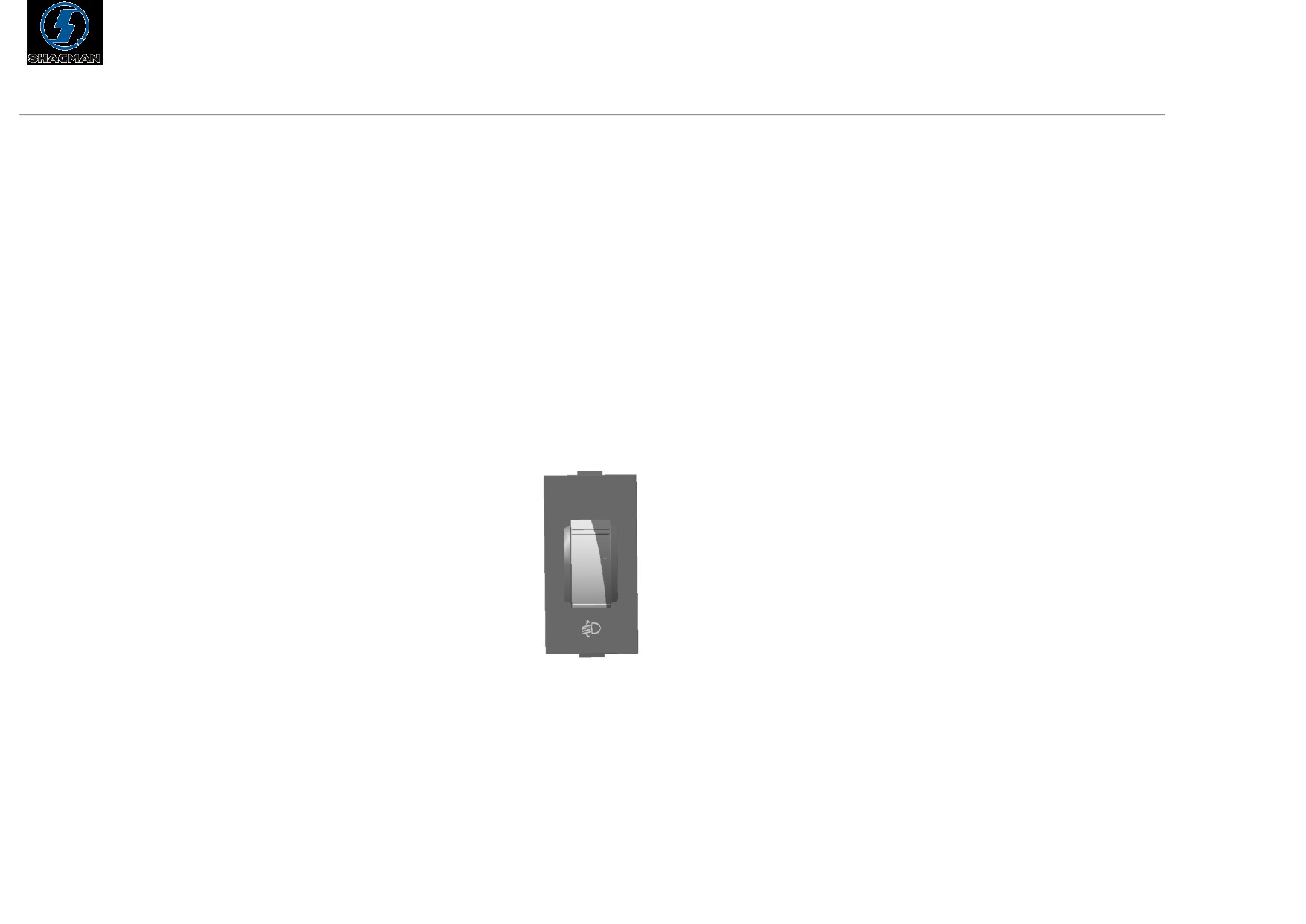

Переключатель регулировки пучка света передних фар изображен на рисунке. После включения передних фар, в соответствии с фактической загрузкой
автомобиля, перемещением данного переключателя можно регулировать высоту пучка света фар, чтобы добиться оптимальной освещенности.
106
7. ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ
7.1 Автомагнитола
Кроме функции приема и транслирования радиопередач, автомагнитола оснащена USB, SD разъемами, что позволяет использовать флэш-накопителя (USB)
SD-карты.

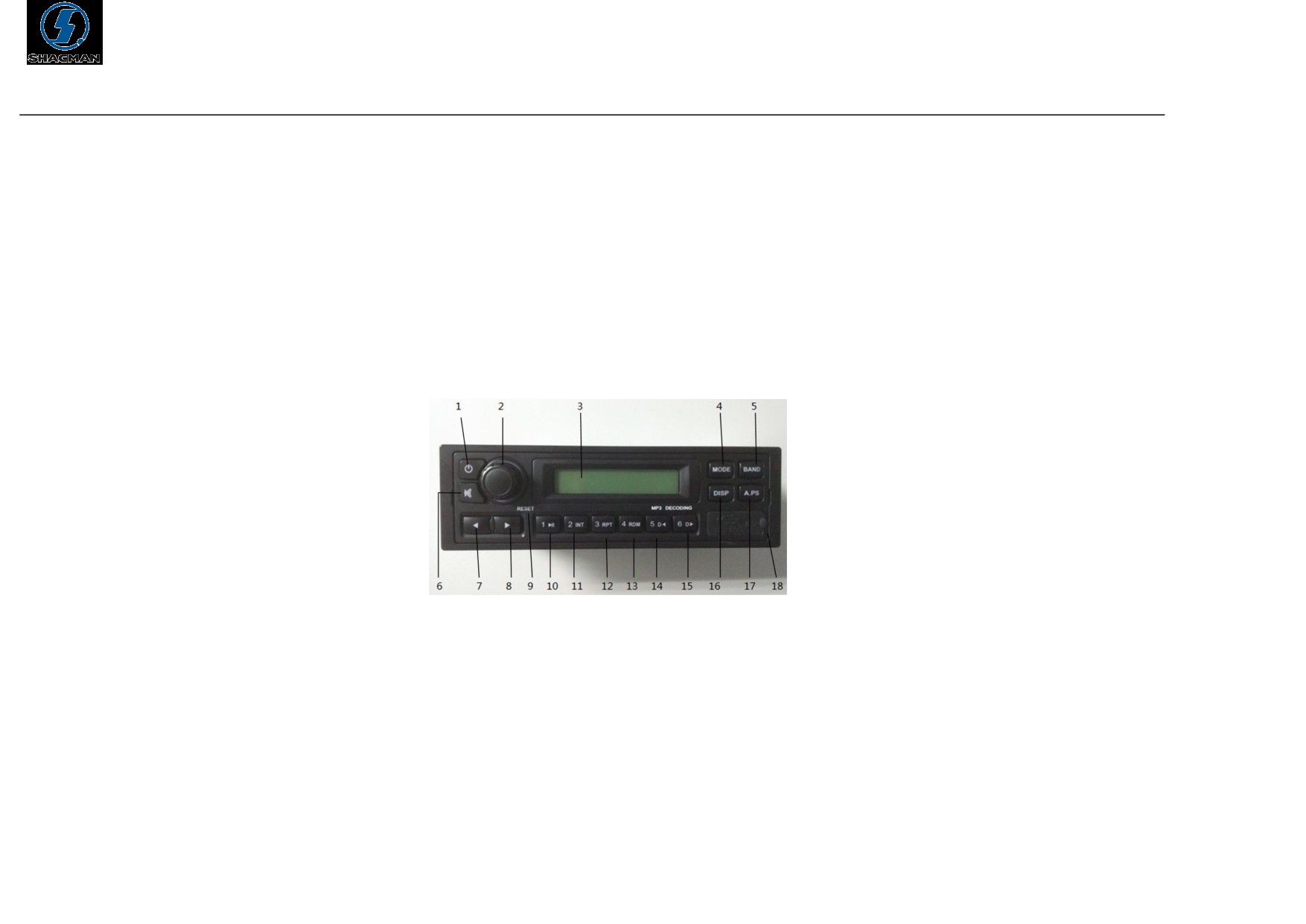

1. Кнопка питания (вкл.\выкл.)
2. Переключатель регулировки силы звука (поворотный)
3. ЖК-дисплей
4. Кнопка переключения режимов (MODE)
107
5. Кнопка переключения диапазонов
6. Кнопка отключения звука автомагнитолы
7. Кнопка выбора каналов вручную (предыдущий)
8. Кнопка выбора каналов вручную (следующий)
9. Кнопка восстановления настроек автомагнитолы (RESET)
10. Кнопка настройки времени
11. Кнопка 1 (пауза)
12. Кнопка 2 (просмотр треков)
13. Кнопка 3 (повторное воспроизведение)
14. Кнопка 4 (воспроизведение треков в произвольном порядке)
15. Кнопка 5 (переход к предыдущей папке при воспроизведении МР3)
16. Кнопка 6 (переход к следующей папке при воспроизведении МР3)
17. Кнопка автоматического выбора каналов\кнопка сохранения
18. Заглушка USB разъем
108
Управление автомагнитолой:
1) Сохранение списка радиостанций
1. В выбранном Вами порядке можно настроить и сохранить максимум 18 FM радиостанций (FM1, FM2, FM3 по 6 для каждого из диапазонов) и 12 АМ
радиостанций (АМ1, АМ2 по 6 для каждого из диапазонов).
В режиме трансляции нажатием кнопки «BAND» выбрать необходимый диапазон. В исходном состоянии диапазон по умолчанию - FM1. При каждом
нажатии на кнопку происходит переключение диапазонов в цикличном порядке: FM1→FM2→FM3→AM1→AM2.
2. В режиме трансляции удерживая кнопку «» или «» можно в поиске наилучшей частоты вещания переходить к следующей или предыдущей
радиостанции в списке. Коротким нажатием кнопки «» или «» можно пошагово вручную переходить к следующей или предыдущей радиостанции в
списке. После обнаружения оптимальной частоты вещания радиостанции нажать на любую из кнопок с цифрами и удерживать 2 секунды. Частота вещания
радиостанции будет сохранена в памяти системы на данной кнопке. Если на данной кнопке уже была сохранена частота вещания другой радиостанции,
произойдет замена частоты вещания на только что выбранную.
3. В режиме FM удерживая кнопку «A.PS» система автоматически настроит и сохранит 18 радиостанций с наилучшим сигналом вещания. После сохранения
можно по порядку просмотреть все сохраненные радиостанции. Если повторить вышеописанную операцию при работе автомагнитолы в режиме АМ,
система автоматически сохранит 12 радиостанций с наилучшим сигналом вещания.
2) Прослушивание сохраненных радиостанций
1. Нажатием кнопки «BAND» выбрать необходимый диапазон. Нажать на кнопку с изображением цифры для выбора сохраненной радиостанции.
2. В режиме трансляции коротким нажатием на кнопку «A.PS» можно перейти к просмотру сохраненных радиостанций в данном диапазоне.
109
При необходимости прослушивания радиостанции из списка, нажать на кнопку с изображением цифры выбранной радиостанции.
3) Регулирование звука:
Нажать на переключатель силы звука (2), система будет переключать режимы в следующем порядке: BAS→TRE→BAL→VOL.
1.Режим громкости звука (VOL)
Повернув переключатель силы звука по часовой стрелке (или против часовой стрелки) отрегулировать громкость звука. Громкость звука регулируется в
промежутке 0-63 дБ.
2. Режим настройки низких частот (BAS)
Повернув переключатель силы звука по часовой стрелке (или против часовой стрелки) отрегулировать настройки низких частот звука (басов). Настройки
низких частот регулируются в промежутке -14+14.
3. Режим настройки высоких частот (TRE)
Повернув переключатель силы звука по часовой стрелке (или против часовой стрелки) отрегулировать настройки высоких частот звука. Настройки высоких
частот регулируются в промежутке -14+14.
4. Режим настройки балансаBAL
Повернув переключатель силы звука по часовой стрелке (или против часовой стрелки) отрегулировать настройки баланса правого и левого звукового канала.
Регулируется в промежутке L15R15.
110
4) Эксплуатация USB/SD-карт
Внимание:
Поддерживаются файлы формата МР3;
Поддерживаются карты памяти ёмкостью 32 Мб - 4Гб.
5) Воспроизведение USB/SD-карт
1.
Нажать на кнопку включения питания автомагнитолы, подключить питание автомобиля.
2.
Вставить флэш-накопитель (USB) и SD-карту в соответствующий разъем, на дисплее отобразится надпись «USB/SD» начнется считывание файлов, после
чего автоматически начнется их воспроизведение.
3.
В процессе воспроизведения на дисплее отображается: номер трека, время с момента начала воспроизведения трека.
4.
Если в процессе воспроизведения файлов с USB/SD-карты нажать на кнопку 1 (
), воспроизведение трека будет поставлено на паузу. При повторном
нажатии на данную кнопку, воспроизведение трека возобновится.
5. Если в процессе воспроизведения файлов с USB/SD-карты вытащить USB/SD-карту, автомагнитола вернется в режим воспроизведения радиостанций.
6) Воспроизведение треков
Воспроизведение фрагментов треков
Если в процессе воспроизведения файлов с USB/SD-карты нажать на кнопку 2 (2 INT) чтобы перейти к режиму проигрывания фрагментов треков: будут
111
проигрываться первые 10 секунд от каждого трека. При повторном нажатии на данную кнопку функция будет отменена. После проигрывания фрагментов
всех треков в папке, будет возобновлено воспроизведение треков в нормальном режиме (начиная с первого в списке).
Повторное воспроизведение треков
Если в процессе воспроизведения файлов с USB/SD-карты нажать на кнопку 3 (3RPT) текущий трек будет воспроизведен повторно. При повторном
нажатии на данную кнопку функция будет отменена.
Воспроизведение треков в произвольном порядке
Если в процессе воспроизведения файлов с USB/SD-карты нажать на кнопку 4 (4RDM) система войдет в режим воспроизведения треков в
произвольном порядке. При повторном нажатии на данную кнопку функция будет отменена. Система перейдет к воспроизведению треков в обычном
порядке.
Поиск определенного трека
Если в процессе воспроизведения файлов с USB/SD-карты нажать на кнопку «» будет воспроизводиться следующая композиция. Если нажать на
кнопку «» - предыдущая.
Поиск определенного момента в воспроизводимом треке
Если в процессе воспроизведения файлов с USB/SD-карты удерживать кнопку «» или «» осуществляется перемотка трека вперед или назад.
Когда необходимый момент в воспроизводимом треке найден, нажать на кнопку «
», воспроизведение возобновится с данного момента.
112
Выбор файла из папки
Если в процессе воспроизведения файлов с USB/SD-карты нажать на кнопку «5» или «6» можно произвести выбор папки с файлами. Автомагнитола
начинает воспроизведение с первого трека, находящегося в папке.
7) Прочие функции:
Кнопка отключения звука автомагнитолыMUTE
1.Если при воспроизведении радио или МР3 файлов нажать на кнопку отключения звука автомагнитолы можно отключить ее звук. На дисплее отобразится
надпись «MUTE».
2. Если необходимо вернуться в режим воспроизведения, повторно нажать кнопу «MUTE» или воспользоваться кнопками изменения уровня громкости.
Настройка времениDISP
1. Включить питание, нажать на кнопку «DISP», на дисплее отобразятся часы. Если в течение 5 секунд не нажимать на кнопки, система автоматически
вернется в нормальный режим работы. При повторном нажатии на данную кнопку также можно вернуться в главное меню.
2. Удерживать кнопку «DISP», на дисплее начинают мигать цифры
(обозначающие часы), нажатием кнопок «» и «» выставить часы. При повторном
нажатии на кнопку «DISP», аналогичным образом выставить минуты. После настройки времени, повторно нажать на кнопку
«DISP» для сохранения
настроек.
Примечание:
113
Если после настройки часа в течение 5 секунд не нажимать никаких кнопок, система автоматически вернется в главное меню. Настройки времени будут
сохранены.
Переключение режимовMODEвоспроизведения радио, USB/SD-карты, выхода AUX
При нормальной работе автомагнитолы, последовательным нажатием на кнопку
«MODE» можно произвести переключение между режимами
воспроизведения радио, файлов с USB/SD-карты, выхода AUX. Если USB/SD-карта не вставлена, то нажатием на данную кнопку будет осуществляться
переключение между режимом воспроизведения радио и файлов через выход AUX. При подключении флэш-накопителя USB и SD-карты одновременно,
порядок переключения между режимами при нажатии на данную кнопку следующий: радио→ флэш-накопитель USB→ SD-карта → файлы через выход
AUX. Если же подключено какое-либо одно из устройств USB/SD-карта, то порядок переключения между режимами при нажатии на данную кнопку
следующий: радио→ флэш-накопитель USB или SD-карта → файлы через выход AUX.
8) Кнопка восстановления настроек автомагнитолы (RESET)
Если возникли какие-либо неисправности в работе автомагнитолы, нажатием на данную кнопку произойдет возвращение к заводским настройкам. Если
после проведения сброса настроек неисправности в системе сохранились, обратитесь для ремонта автомагнитолы на сервисную станцию.
7.2 Прикуриватель
Нажать на прикуриватель, подождать пока элемент прикуривателя нагреется. После того, как прикуриватель автоматически вернется в исходное положение,
его можно использовать по назначению.
114
Внимание:
Когда элемент прикуривателя нагрет, следует после использования возвращать его в гнездо прикуривателя. Запрещается размещать прикуриватель в иных
местах во избежание ожогов и возгорания облицовки салона. Если после установки прикуривателя в гнездо, прикуриватель в течение длительного времени не
возвращается в исходное положение, его следует вытащить вручную, во избежание возникновения угрозы возгорания.
7.3 Панель управления системой кондиционирования воздуха

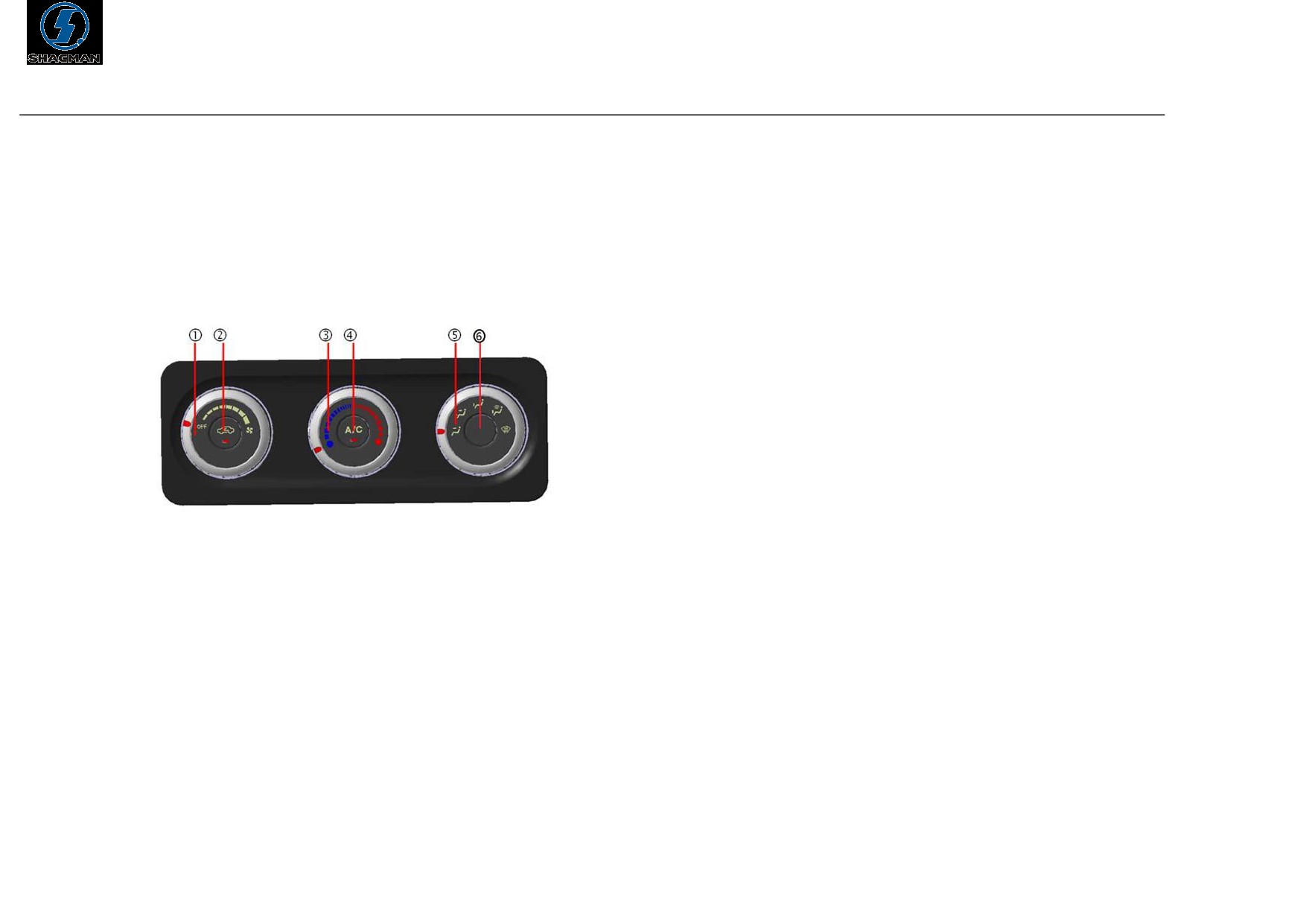

1
- Переключатель интенсивности воздушного потока;
2
- Панель управления системой кондиционирования воздуха;
3
- Комбинированный переключатель;
4
- Кнопка A\C;
5
- Переключатель выбора режима подачи воздуха;
6
- Кнопка A\C в режиме парковки (устанавливается опционально, некоторые автомобили не оснащаются данной функцией).
115
1) Охлаждение
При первом использовании системы охлаждения, переключатель регулировки температуры водяного клапана должен быть переведен в синюю зону, в
максимальный режим охлаждения
(т.о., водяной клапан находится в закрытом положении). После запуска двигателя, перевести переключатель
интенсивности воздушного потока в максимальное положение, дать поработать 5 минут, затем нажать на кнопку A/C (загорится индикатор). При этом
система охлаждения начнет функционировать, температура в салоне автомобиля начнет снижаться. Пользователь может поддерживать комфортную
температуру в салоне при помощи регулирования интенсивности воздушного потока и температуры воздуха. При продолжительном охлаждении, когда
температура на поверхности испарителя понизится до 2,5℃, для предотвращения обледенения испарителя, компрессор автоматически прекратит работу.
Когда температура на поверхности испарителя достигнет 5, работа компрессора будут автоматически возобновлена.
Регулировкой угла наклона воздуховодов в салоне можно изменять угол и направление подачи воздушного потока. Регулировкой переключателя
интенсивности воздушного потока можно произвести выбор одного из 7 режимов интенсивности подачи воздуха. Переключателем выбора режима подачи
воздуха производится смена режима в следующем порядке: в лицо
→ в ноги и лицо
→ в ноги
→ в ноги и на стекло
→ на стекло . При
размещении переключателя интенсивности воздушного потока в положении 1-7, разрешается запустить компрессор. Для этого следует нажать на кнопку
A/C, система кондиционирования приступит к охлаждению воздуха. При повторном нажатии на кнопку A/C компрессор будет выключен. Если
переключатель интенсивности воздушного потока находится в положении 0, запрещено включать компрессор, кнопка A/C будет неактивна.
Внимание: при выполнении охлаждения, обеспечьте, чтобы комбинированный переключатель располагался в крайнем левом положении.
2) Обогрев
Для обогрева салона в зимний период, отключить кнопку A/C (индикатор погаснет). После запуска двигателя, переключатель регулировки температуры
водяного клапана должен быть переведен в красную зону до максимума (т.о., водяной клапан находится в открытом положении). Переместить в
необходимое положение переключателем интенсивности воздушного потока, система кондиционирования приступит к обогреву салона.
116
Регулировкой угла наклона воздуховодов в салоне можно изменять угол и направление подачи воздушного потока. Регулировкой переключателя
интенсивности воздушного потока можно произвести выбор одного из 7 режимов интенсивности подачи воздуха. Переключателем выбора режима подачи
воздуха производится смена режима в следующем порядке: в лицо
→ в ноги и лицо
→ в ноги
→ в ноги и на стекло
→ на стекло .
117
3Кнопка выбора режима внутренней\внешней циркуляции воздуха
Однократным нажатием на кнопку выбора режима внутренней и внешней циркуляции воздуха, можно выбрать режим работы агрегата. Если индикатор горит,
активен режим внутренней циркуляции воздуха. Если индикатор не горит - внешней циркуляции воздуха.
При работе в режиме обогрева лобового стекла, система автоматически переключается в режим внутренней циркуляции воздуха. При нажатии на кнопку
переключения режима циркуляции воздуха, можно сменить режим работы воздушной заслонки.
Кнопка выбора режима внутренней\внешней циркуляции воздуха оснащена функцией памяти, после прекращения и повторной подачи питания, система будет
работать в том же режиме, в котором она работала до отключения.
В выключенном состоянии системы, кнопка неактивна.
4) Комбинированный переключатель
Данный переключатель в общей сложности имеет 17 режимов (от макс. режима охлаждения до макс. режима обогрева). Переключатель может осуществлять
поворот, как по часовой, так и против часовой стрелки. При каждом повороте степень открытия сердечника водяного клапана увеличивается или уменьшается на
1\16, тем самым происходит регулирование температуры радиатора отопления.
Если переместить переключатель в синюю зону (охлаждение), то кнопка A/C будет активна.
Если система выключена или переключатель интенсивности воздушного потока расположен в положении 0, то комбинированный переключатель неактивен.
5Кнопка A\C в режиме парковки (устанавливается опционально, некоторые автомобили не оснащаются данной функцией)
1. Когда автомобиль находится в припаркованном состоянии (стояночный тормоз активирован, двигатель заглушен), при однократным нажатии на кнопку A\C в
режиме парковки функция будет активирована. При повторном нажатии на кнопку - отключена. Активность данной функции отображается соответствующим
118
символом.
2. Когда автомобиль находится в припаркованном состоянии, регулировка внешней и внутренней циркуляции воздуха невозможна. Система работает в режиме
внутренней циркуляции воздуха. Кнопка A\C неактивна, кнопка регулировки температуры неактивна, водяной клапан принудительно закрыт, переключатель
выбора режима неактивен. Режим подачи воздуха по умолчанию будет выбран «в лицо», переключатель интенсивности воздушного потока активен, но
интенсивность воздушного потока не может быть больше, чем в режиме 3 скорости.
3. При активации кнопки A\C в режиме парковки работает вентилятор конденсатора, который обладает тремя режимам работы (высокий-средний-низкий). При
регулировке температуры в салоне автомобиля, чем выше температура, тем выше режим работы вентилятора, и наоборот.
Меры предосторожности:
1. Запрещается самостоятельно демонтировать узлы системы кондиционирования воздуха во избежание утечки хладагента.
2. Во избежание ослабления, регулярно проверять степень натяжения ремня.
3. Во избежание снижения охлаждающего эффекта, регулярно производить очистку конденсатора от скопившихся на его поверхности загрязнений.
4. При замене деталей системы, следует руководствоваться регламентом, приведенным в нижеследующей таблице, а также доливать хладагент в соответствии с
рекомендациями.
119
Наименование заменяемого узла
Объем хладагента для доливки (СС)
Конденсатор
40-50
Испаритель
40-50
Шланги циркуляции системы
охлаждения
10-20
Осушитель - ресивер
15-25
Внимание:
Демонтажем и ремонтом системы кондиционирования должны заниматься специалисты!!!
120
7.4 Независимый подогреватель (устанавливается опционально, некоторые автомобили не оснащаются данной функцией)
1) Система подачи топлива
1. В качестве топлива для подогревателя можно использовать дизельное топливо, рекомендованное производителем автомобилей, или топливо, соответствующее
существующим стандартам на локальном рынке.
2. Если Вы планируете перейти на топливо, устойчивое к воздействию низких температур, необходимо сначала позволить подогревателю поработать в течение 15
минут, чтобы топливная система заполнилась топливом нового типа.
3. Для работы подогревателя запрещается использовать не рекомендованные виды топлива, смешанное топливо, а также топливо, смешанное с отработанным
маслом. Несоблюдение данных правил может привести к угрозе причинения вреда здоровью людей, возникновению неисправностей или полному выходу из
строя подогревателя.
4. В соответствии с температурными условиями окружающей среды следует использовать топливо, устойчивое к воздействию низких температур, в противном
случае это может привести к парафинезации в топливных каналах и будет препятствовать нормальной работе подогревателя (см. таблицу 1).
121
Таблица 1. Условия применения топлива
Выше +5℃
Выше -5℃
Выше -15℃
Выше -30℃
Выше -41℃
Дизельное
Дизельное
Дизельное
Дизельное
Дизельное
топливо 0#
топливо
топливо
топливо
топливо
-10#
-20#
-35#
-50#
2) Проверка безопасности перед запуском
1. После длительного простоя оборудования, проверить надежность фиксации всех узлов (при необходимости затянуть винты). Визуально проверить топливную
систему на предмет наличия утечки.
2. При вводе оборудования в эксплуатацию монтажник должен тщательным образом проверить все узлы топливной системы, при тестовом прогоне оборудования
следует проверить систему на предмет герметичности и надежности фиксации всех узлов.
3. При первой эксплуатации оборудования непродолжительное время может ощущаться запах. Это считается нормальным в течение нескольких минут работы
оборудования, и не означает, что подогреватель неисправен.
3Переключатель управления

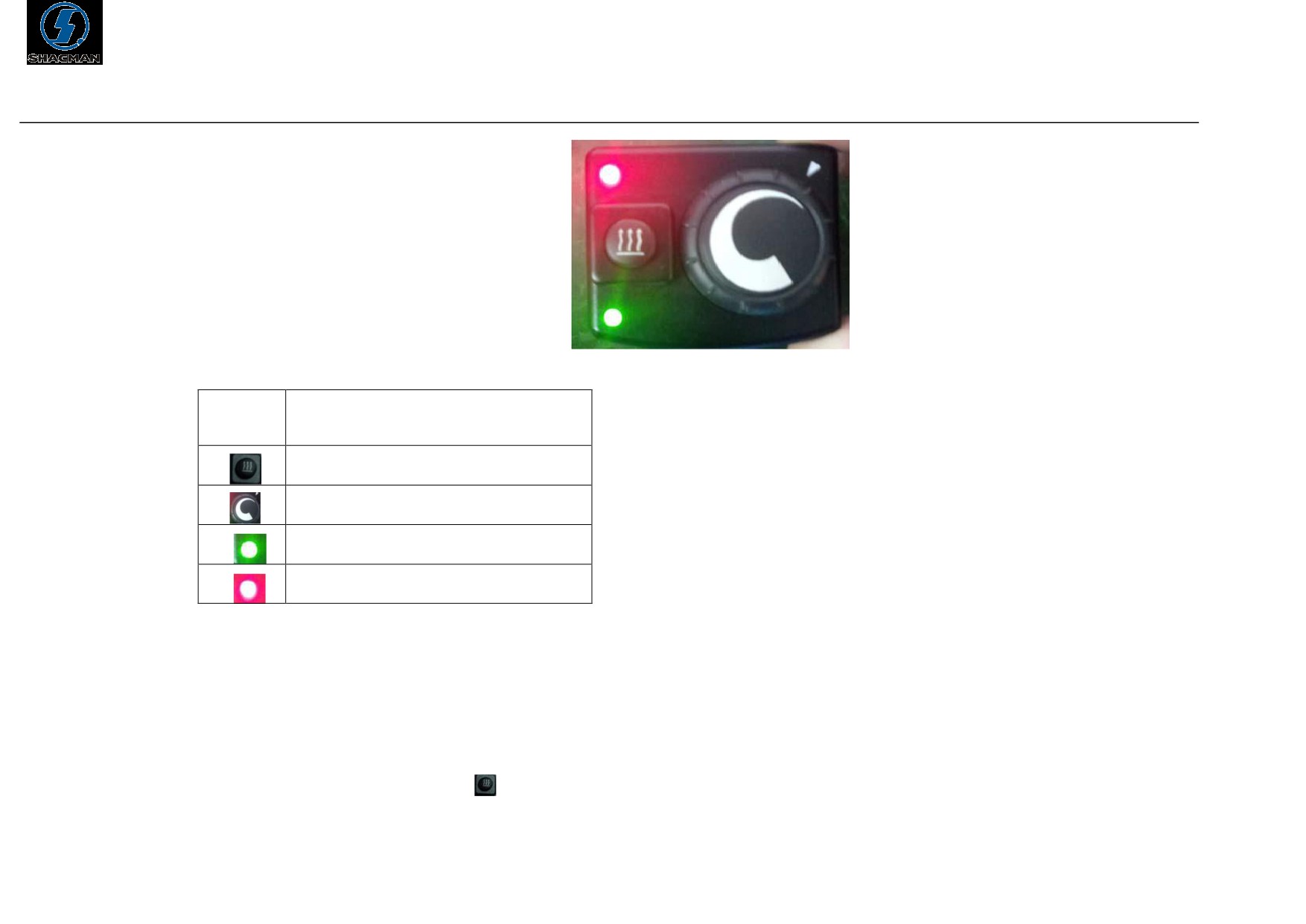

Переключатель управления изображен на рис.1:
122
Рис.1 Схематическое изображение переключателя управления
Символ
Функция
Включение/выключение обогрева
Переключатель регулировки степени
обогрева
Индикатор источника
питания
(LED, зеленого цвета)
Индикатор режима работы (LED, красного
цвета)
4Включение
В соответствии с температурными условиями окружающей среды и необходимой температурой установить переключатель регулировки степени обогрева в
необходимое положение. Вращением по часовой стрелке можно увеличить степень обогрева, против часовой стрелки - уменьшить. Если переключатель больше
не поворачивается, значит было достигнуто максимальное или минимальное положение. Символ стрелки нанесен на переключатель для удобства управления:
при перемещении переключателя по направлению утолщения нанесенной на нем линии разметки, температура обогрева увеличивается, и наоборот.
Для включения оборудования следует нажать на кнопку с
символом.
123
5Запуск
После включения оборудования загорится индикатор питания зеленого цвета (см. рис.2), далее происходит следующий порядок действий:
aБлок электронного управления производит в порядке очередности автоматическую диагностику свечей зажигания, датчика горения, электромагнитного насоса
и блока электронного управления.
bНачинается предварительный прогрев свечей зажигания.
cВентилятор начинает медленно подавать воздух и плавно набирать ход.
dПриблизительно через 60 секунд, электромагнитный насос начинает осуществлять подачу топлива.
eПосле насыщения топлива воздушной смесью происходит воспламенение.
fИнтенсивность воздушного потока и объем подаваемого топлива постепенно возрастают.
gКогда датчик горения получает сигнал, что температура достигла установленного значения, загорается индикатор режима работы красного цвета (см. рис.3).
Приблизительно через 90 секунд обогрев прекращается.
hПодождать приблизительно 120 секунд пока подогреватель достигнет максимальной степени нагрева. Оборудование регулирует выходную мощность
источника питания в соответствии с заданными параметрами, затем регулирует соответствующий уровень нагрева.
Внимание: если после последней операции обогрева в теплообменнике присутствует остаточное тепло, то запускается вентилятор охлаждения. Подогреватель
будет запущен только после того, как температура будет распознана системой в рамках заданного значения.
124

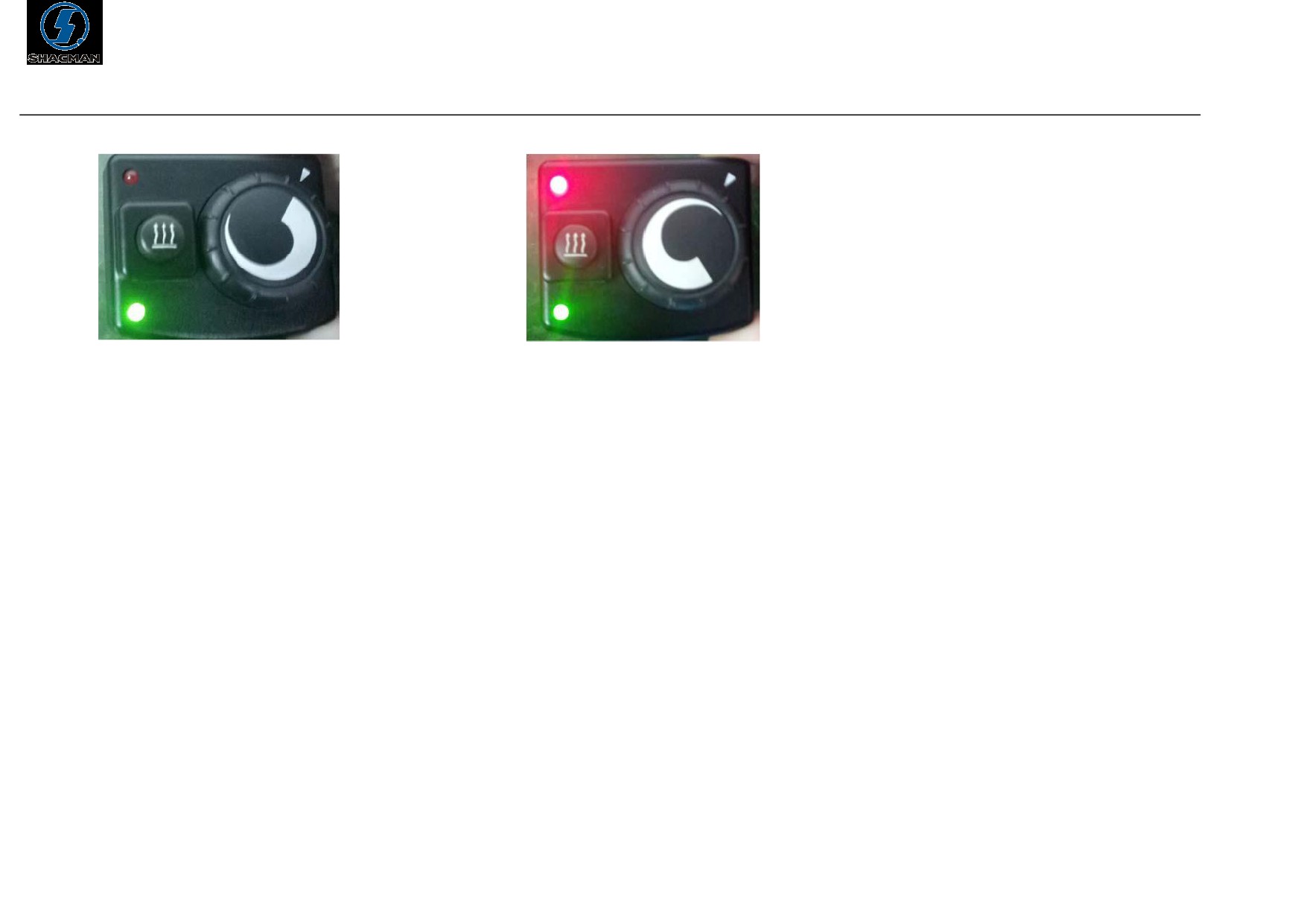

Рис. 2: Индикатор источника питания (LED, зеленого цвета)
Рис. 3: Индикатор режима работы (LED, красного цвета)
125















содержание      ..     4      5      6      7     ..
