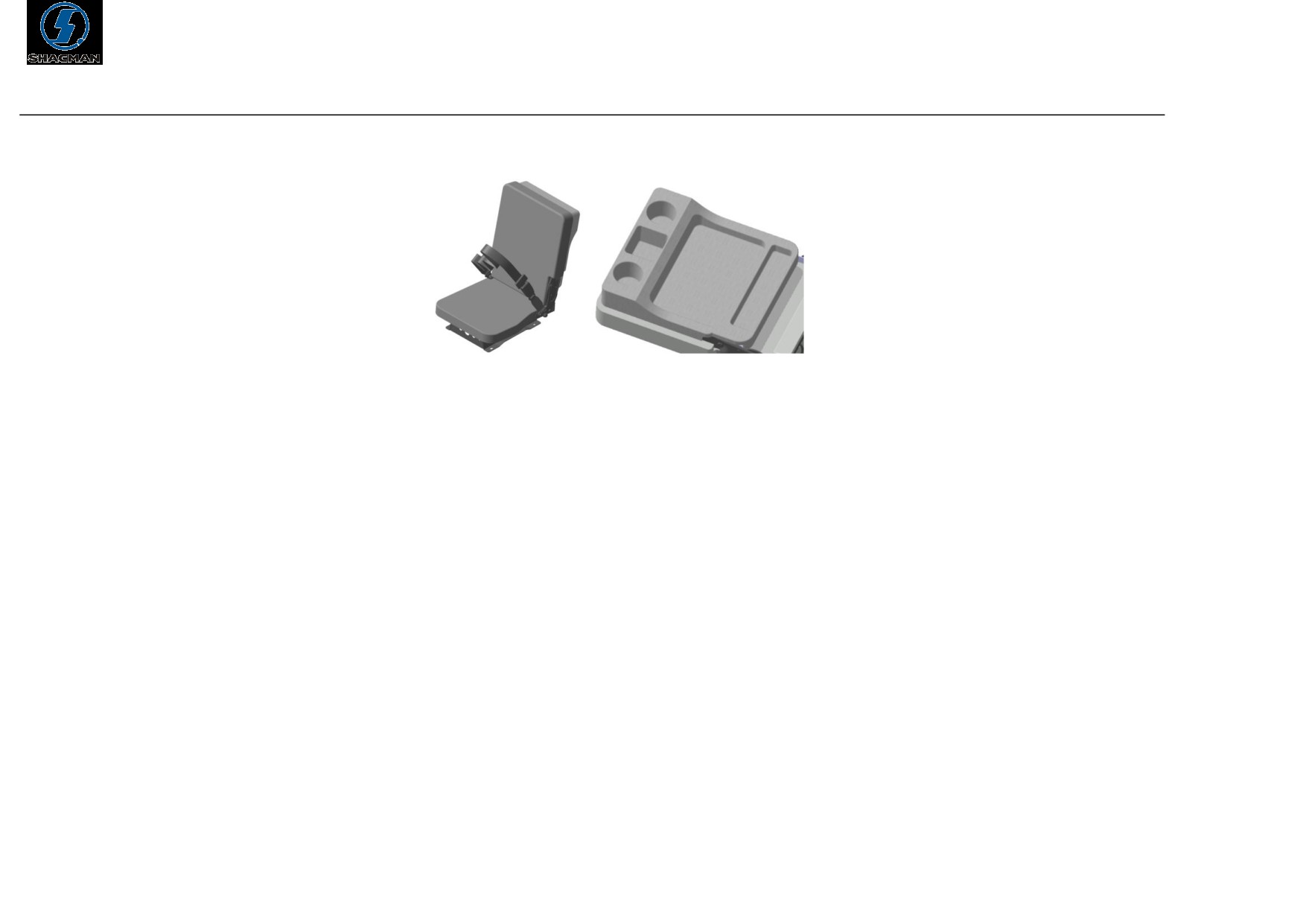

Потянув за рычаг произвести операцию по раскладыванию или складыванию спинки кресла, затем отпустить рычаг, спинка кресла будет зафиксирована.
Меры предосторожности:
Пожалуйста, отрегулируйте положение данного кресла в целях обеспечения безопасности движения ТС.
При выполнении регулировки, перемещайте рычаг до конечного положения, чтоб обеспечить надлежащую работу механизма, затем допускается произвести
регулировку.
После завершения регулировки рычаги автоматически вернется в исходное положение. Удостовериться, что все механизмы блокировки надежно
зафиксированы.
1.7 Ремни безопасности
Все кресла в салоне автомобиля оснащены ремнями безопасности. В целях обеспечения безопасности дорожного движения, сев в кресло, необходимо
пристегнуться ремнем безопасности.
После запуска двигателя, если водитель не пристегнулся ремнем безопасности, на комбинации приборов загорится соответствующий световой индикатор,
42
который будет сопровождаться предупредительным звуковым сигналом (опция отсутствует, если соответствующий функционал не настроен).
При эксплуатации медленно потяните ремень безопасности. Ремень безопасности должен находиться между плечом и шеей (во избежание возникновения
несчастных случаев, не оставлять ручки, очки и другие жесткие или хрупкие предметы в карманах одежды), пропустить ремень безопасности в
соответствующем положении через тело на уровне груди, скобу ремня безопасности следует вставить в отверстие замка до щелчка. После того, как ремень
безопасности был зафиксирован, отрегулировать его длину до комфортного положения.
Для разъединения скобы ремня с замком кронштейна, нажать красную кнопку на защелке кронштейна, ремень безопасности плавно вернется в исходное
положение.
43
1.8 Спальное место
Подъем и опускание спального места
Для подъема нижнего спального места необходимо приподнять его спальную поверхность (как указано на рисунке стрелками). Под нижним спальным
местом располагается система хранения для инструментов и прочих предметов. При необходимости опускания нижнего спального места, следует просто
опустить его спальную поверхность.
44

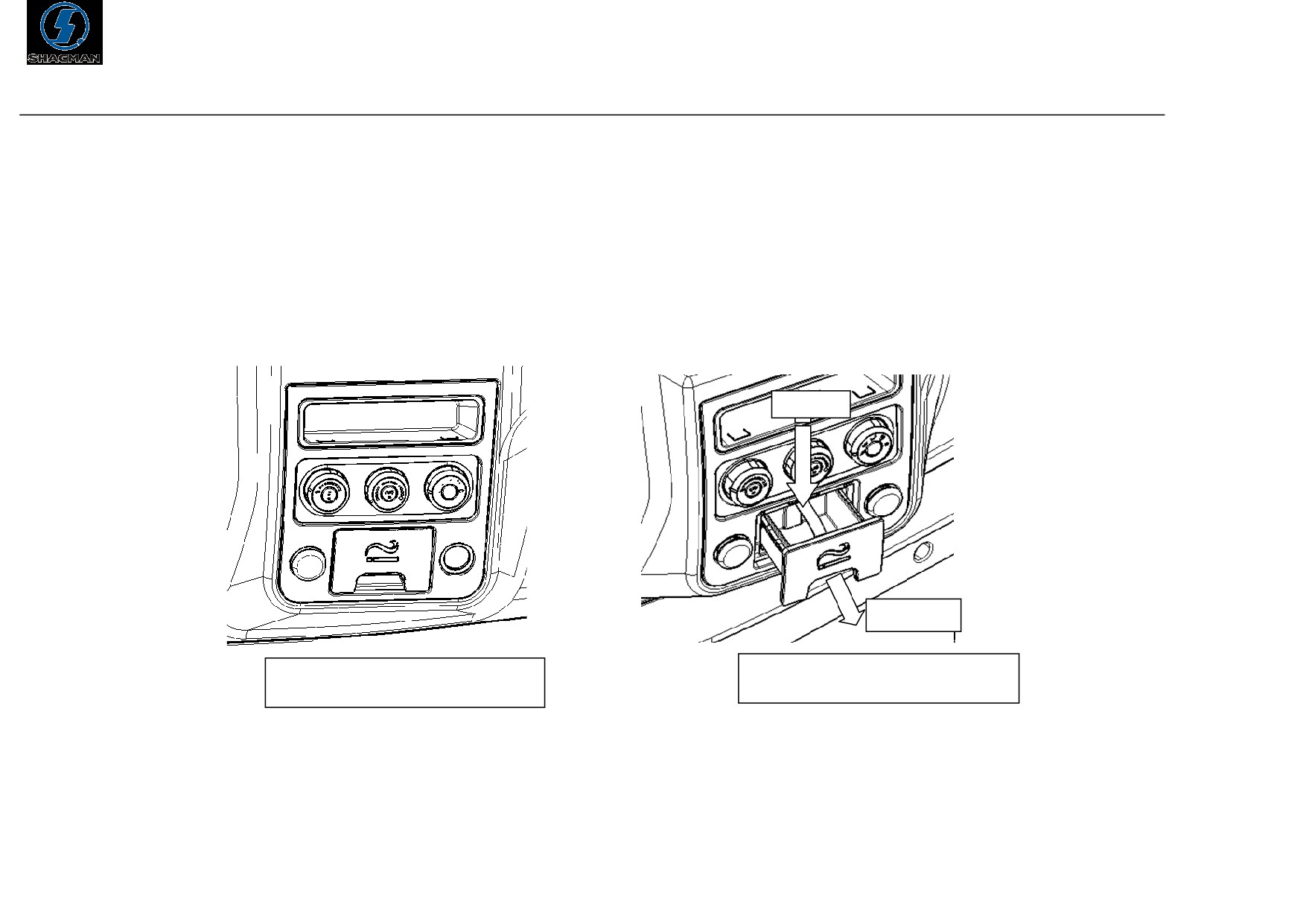

1.9 Открывание, закрывание и демонтаж пепельницы
(1) Открывание пепельницы: потянуть за выемку в нижней части пепельницы, пепельница откроется.
(2) Закрывание пепельницы: задвинуть пепельницу обратно.
(3) Демонтаж пепельницы: после открывания пепельницы, нажать на плоскую пружину по центру конструкции, потянуть на себя и вытащить пепельницу.
Нажать
Потянуть
Пепельница в открытом положении
Пепельница в закрытом положении
45
1.10
Открывание и закрывание капота

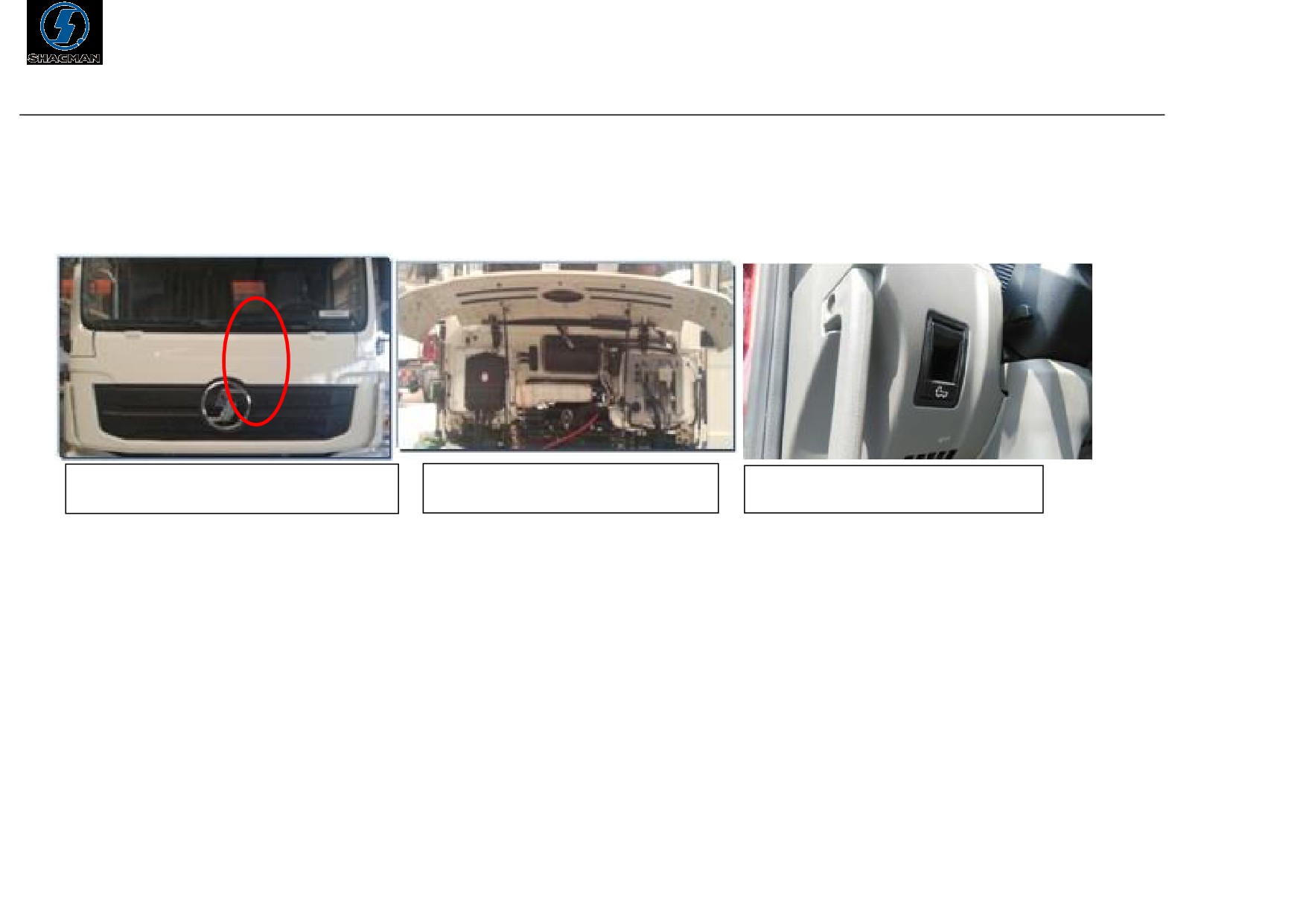

Открывание капота
(1) Потянуть рычаг открывания капота, расположенный снизу торпедо со стороны водителя, замок капота откроется.
Капот в закрытом положении
Капот в открытом положении
Расположение рычага замка капота
(2) Взяться за капот с двух сторон, потянуть за крышку капота для открывания.
Закрывание капота
Потянуть за крышку капота, после того, как крышка опуститься до необходимой высоты с усилием закрыть капот, чтобы замок капота заблокировался.
После блокировки капота его прилегание с обеих сторон должно быть полным.
46

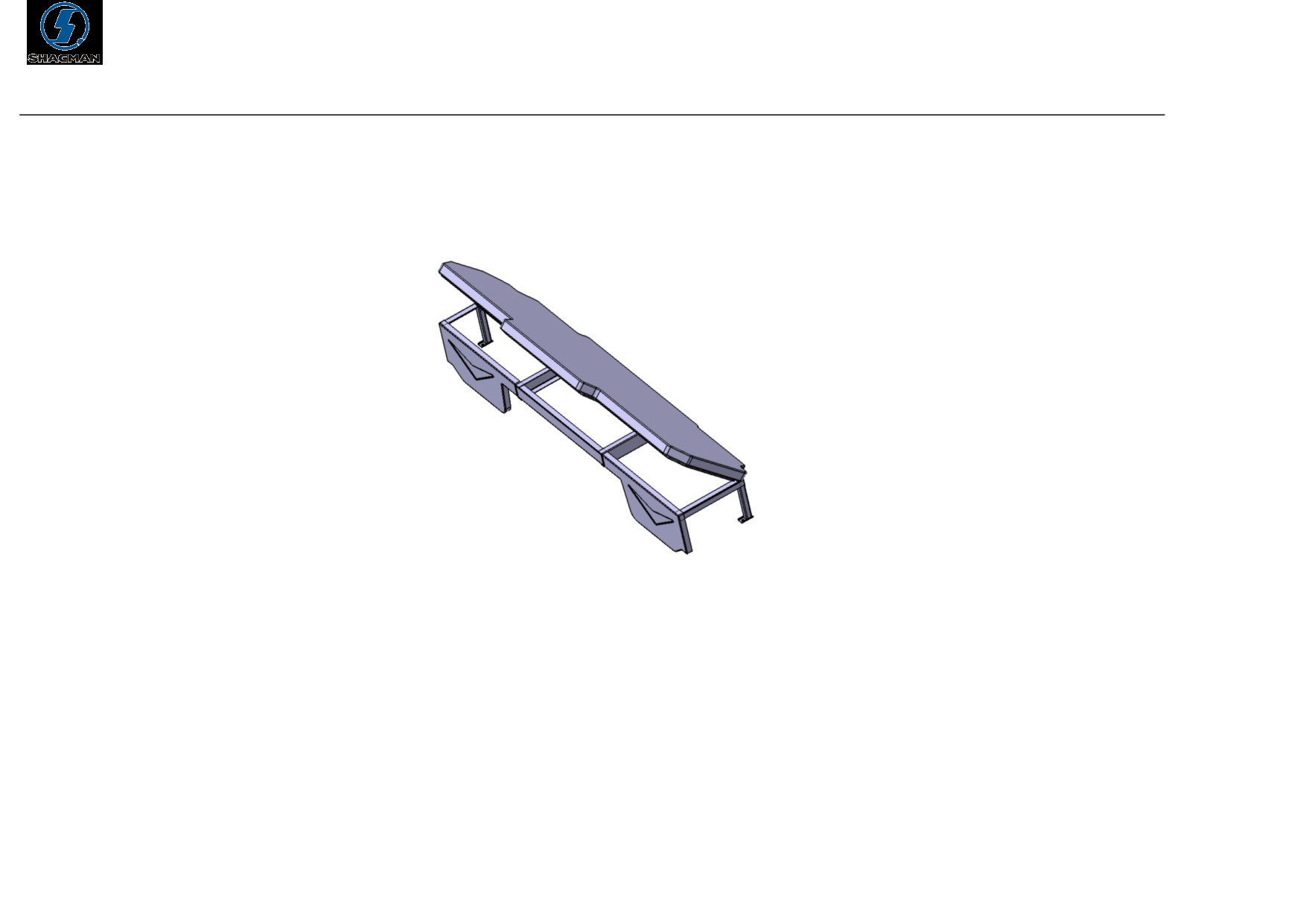

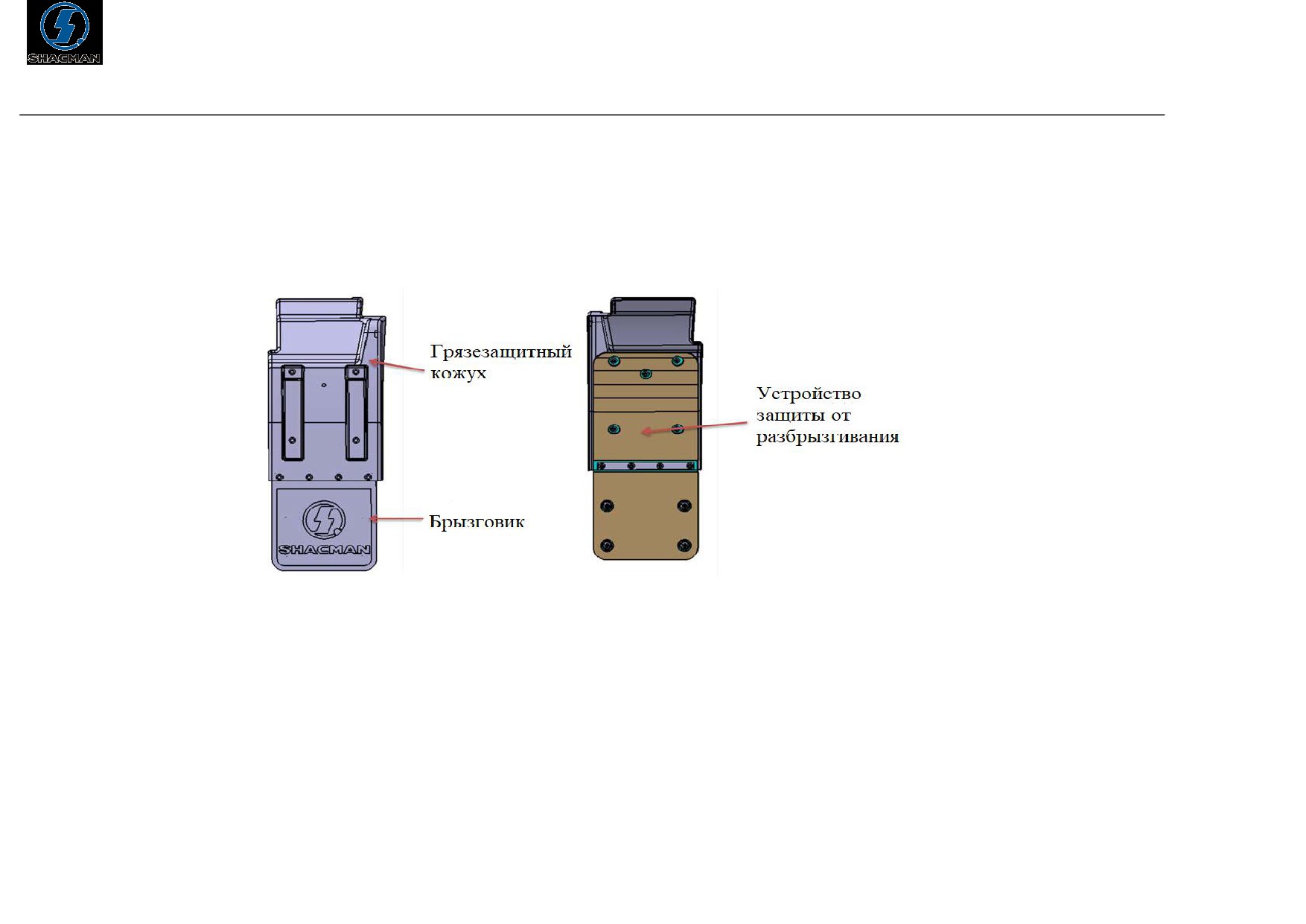

1.11 Система защиты от разбрызгивания в задней части кабины
Система защиты от разбрызгивания предназначена для снижения разбрызгивания жидкости из-под колес во время движения автомобиля. Система защиты от
разбрызгивания обычно состоит из грязезащитного кожуха, наружной боковины и брызговика
47
2. КОМБИНАЦИЯ ПРИБОРОВ
2.1 Расположение приборов

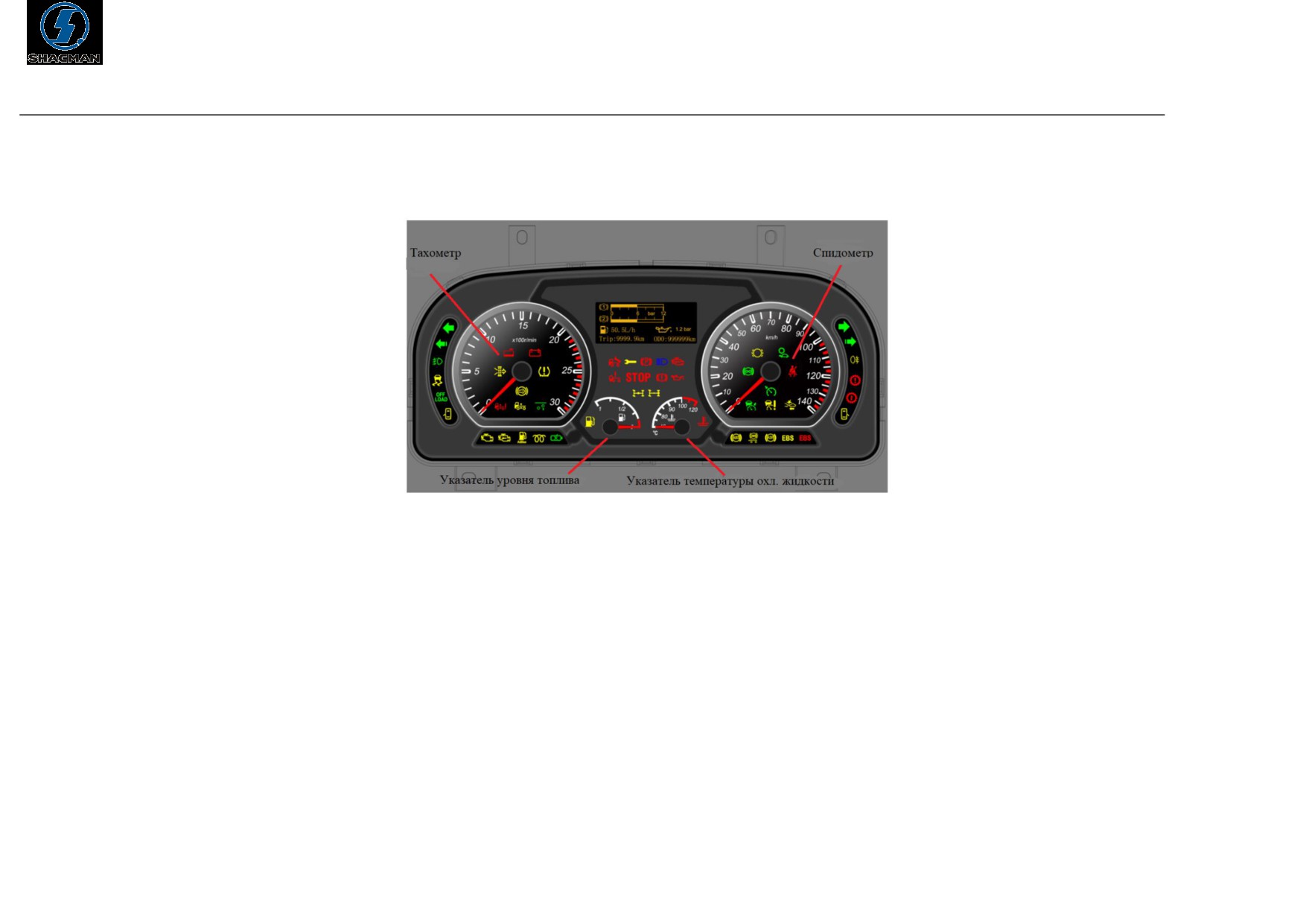

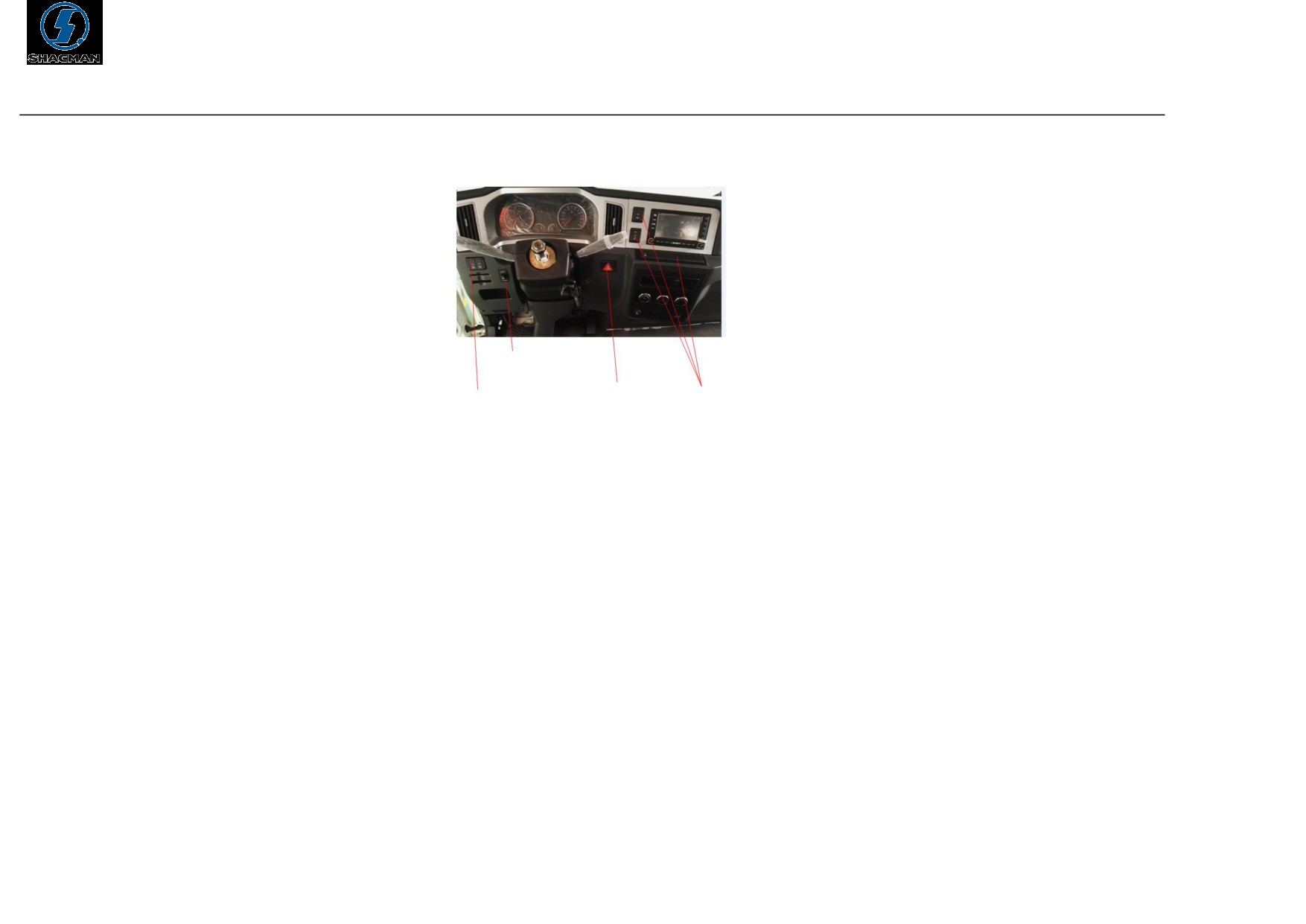

2.2 Компоновка приборов
Комбинация приборов состоит из четырех основных указателей и одного ЖК-дисплея.
Тахометр, спидометр, указатель уровня топлива и указатель температуры охлаждающей жидкости представлены в виде указателей со стрелками. Указатель
давления воздуха 1, указатель давления воздуха 2, счетчик пробега, указатель давления масла, указатель напряжения, указатель уровня мочевины,
информация о движении автомобиля и т.д. отображаются на ЖК-дисплее.
48
ЖК-дисплей:
Для моделей с дизельным двигателем: на дисплее отображается указатель давления масла, указатель напряжения, уровень мочевины, дистанция
пройденного маршрутаTrip/общий пробег ODO, текущий расход топлива, общий расход топлива, расход топлива, потребляемый двигателем, время
работы двигателя, скорость движения, положение передачи, коды неисправности и т.д.
2.3 Описание функционала приборов

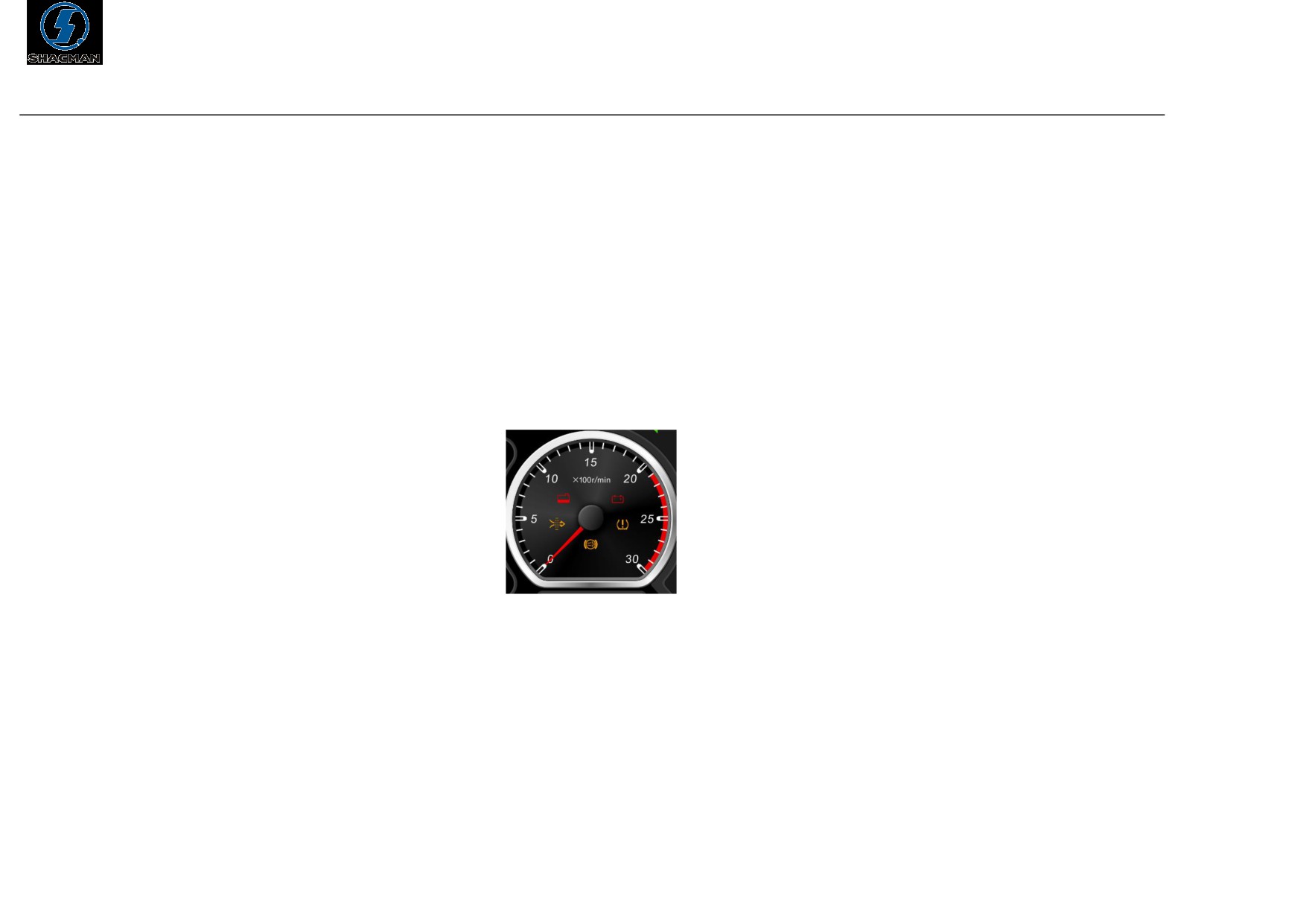

1) Тахометр
Прибор получает сигнал с CAN-шины ECU двигателя и после обработки и расчетов выводит данные об оборотах двигателя.
2) Спидометр
Спидометр получает сигнал от датчика скорости, расположенного на выходном фланце КПП, выходной сигнал связан со скоростью вращения выходного
вала КПП и зависит от параметров вращения выходного вала КПП, передаточного отношения ведущего моста, диаметра шин.
49

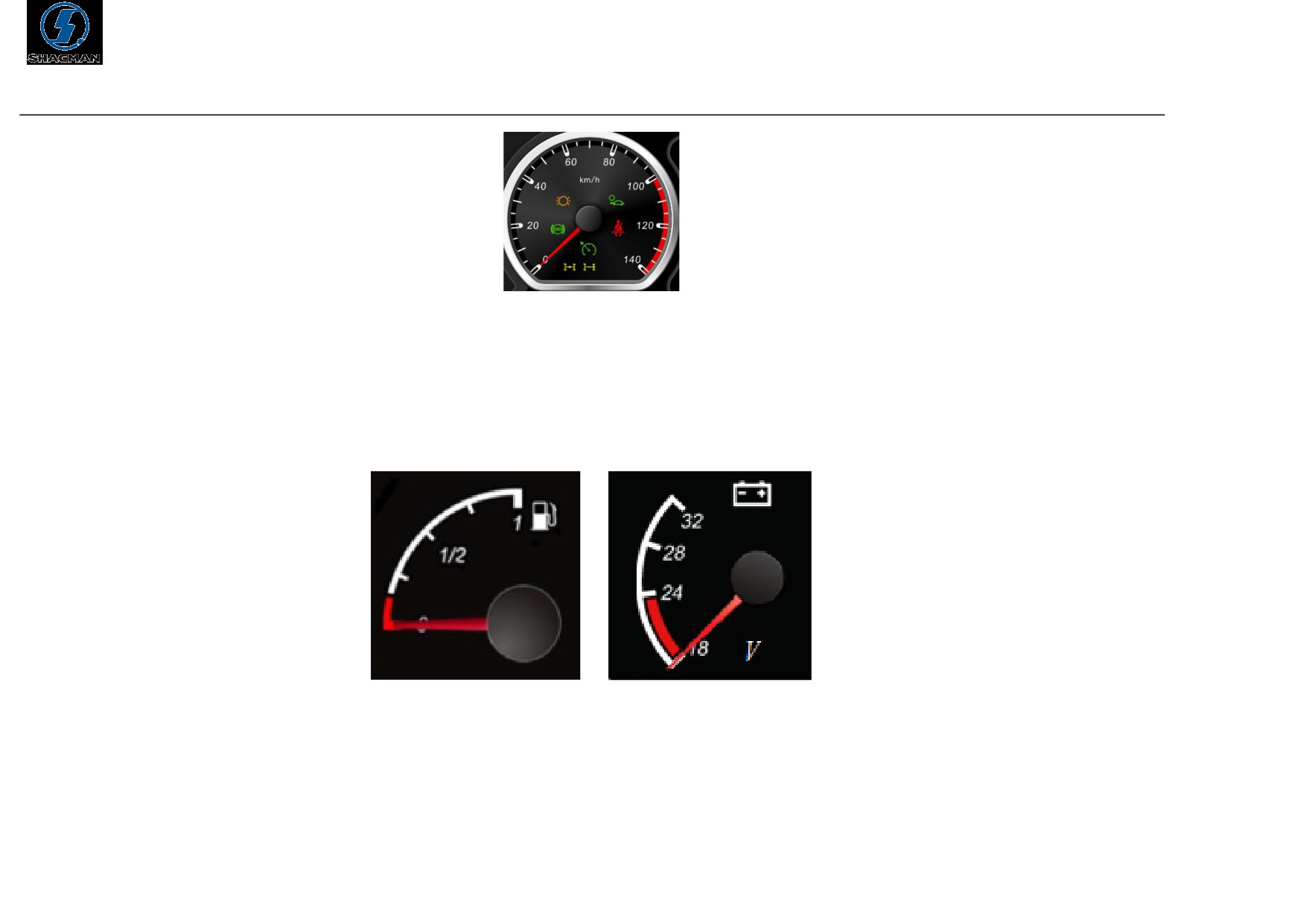

3) Указатель напряжения АКБ
Отображает текущее значение напряжения АКБ. При неработающем генераторе напряжение составляет приблизительно 24 В. Пониженное напряжение
свидетельствует о недостаточном заряде АКБ. После запуска генератора напряжение в электрической цепи автомобиля должно быть около 28 В. Если
50
напряжение превышает 28 В это говорит о возможной неисправности регулятора напряжения генератора. В таком случае, следует своевременно произвести
ремонт, иначе повышенное напряжение может привести к выходу из строя системы электрооборудования автомобиля.
4) Указатель давления масла
Указатель давления масла отображает давление моторного масла. Давление моторного масла должно составлять 0.7 Бар. Если давление понижено,
загорится соответствующий индикатор и аварийный индикатор STOP, раздастся звуковой сигнал продолжительностью 5 сек. Если давление моторного масла
понижено, следует остановить автомобиль, в противном случае продолжение эксплуатации автомобиля может привести к выходу двигателя из строя.

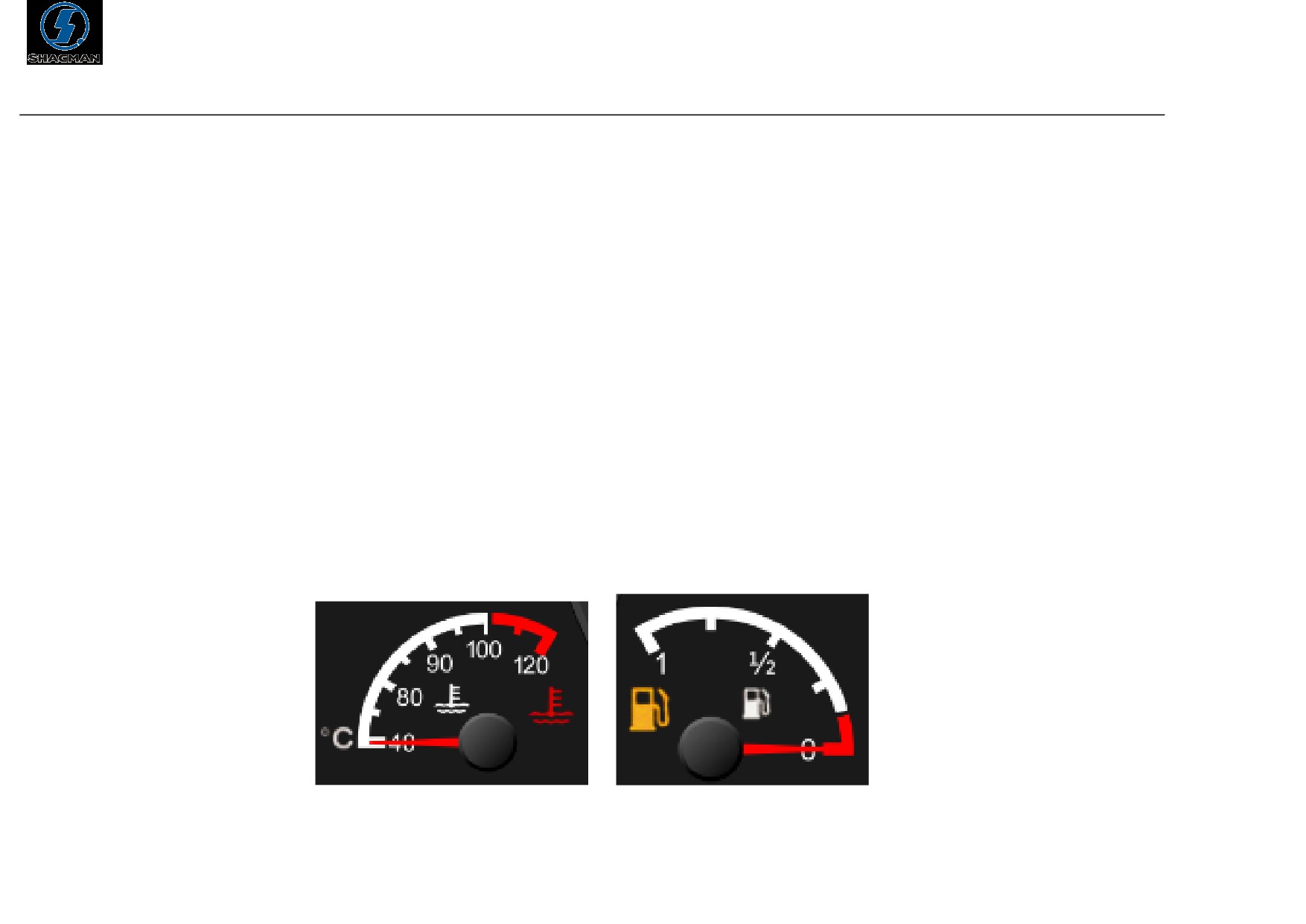

5) Указатель температуры охлаждающей жидкости
Указатель охлаждающей жидкости отображает температуру охлаждающей жидкости двигателя. Температура охлаждающей жидкости должна составлять
102 ° C. Если температура охлаждающей жидкости повышена, загорится соответствующий индикатор и аварийный индикатор STOP, раздастся
продолжительный звуковой сигнал.
51
6 Указатель уровня топлива (уровня газа)
Указатель уровня топлива отображает уровень топлива, оставшегося в топливном баке. Когда уровень топлива будет 10% на комбинации приборов
загорится индикатор низкого уровня топлива, раздастся звуковой сигнал продолжительностью 5 сек. Индикатор погаснет, когда уровень топлива в баке будет
15%. Если Ваш автомобиль работает на дизельном топливе, то в случае потери сигнала уровня топлива на 5 секунд, на комбинации приборов загорится
индикатор низкого уровня топлива, стрелка указателя будет размещена в положении «0», раздастся звуковой сигнал продолжительностью 5 секунд.
7) Указатель давления воздуха
Если давление воздуха будет составлять 5.5 Бар, то загорится индикатор наличия неисправности в тормозной системе, а также аварийный индикатор
STOP, раздастся звуковой сигнал продолжительностью 5 секунд.
2.4 Регулировка яркости подсветки
Подсветка и осветительные приборы: в качестве источника освещения применяются светодиоды LED. Для подсветки шкалы приборов используется
подсветка белого цвета, для стрелок - красного.
Регулировка яркости подсветки: существует 5 уровней регулировки яркости подсветки. После включения уровень яркости подсветки может быть
отрегулирован правой кнопкой на комбинации приборов. Коротким нажатием на правую кнопку осуществляется переход к следующему уровню яркости
подсветки (можно выполнять регулировку яркости подсветки по циклу от более к менее яркой). При регулировке яркости подсветки происходит
одновременная регулировка подсветки приборов и дисплея, если отпустить кнопку, уровень яркости подсветки будет сохранен.
52

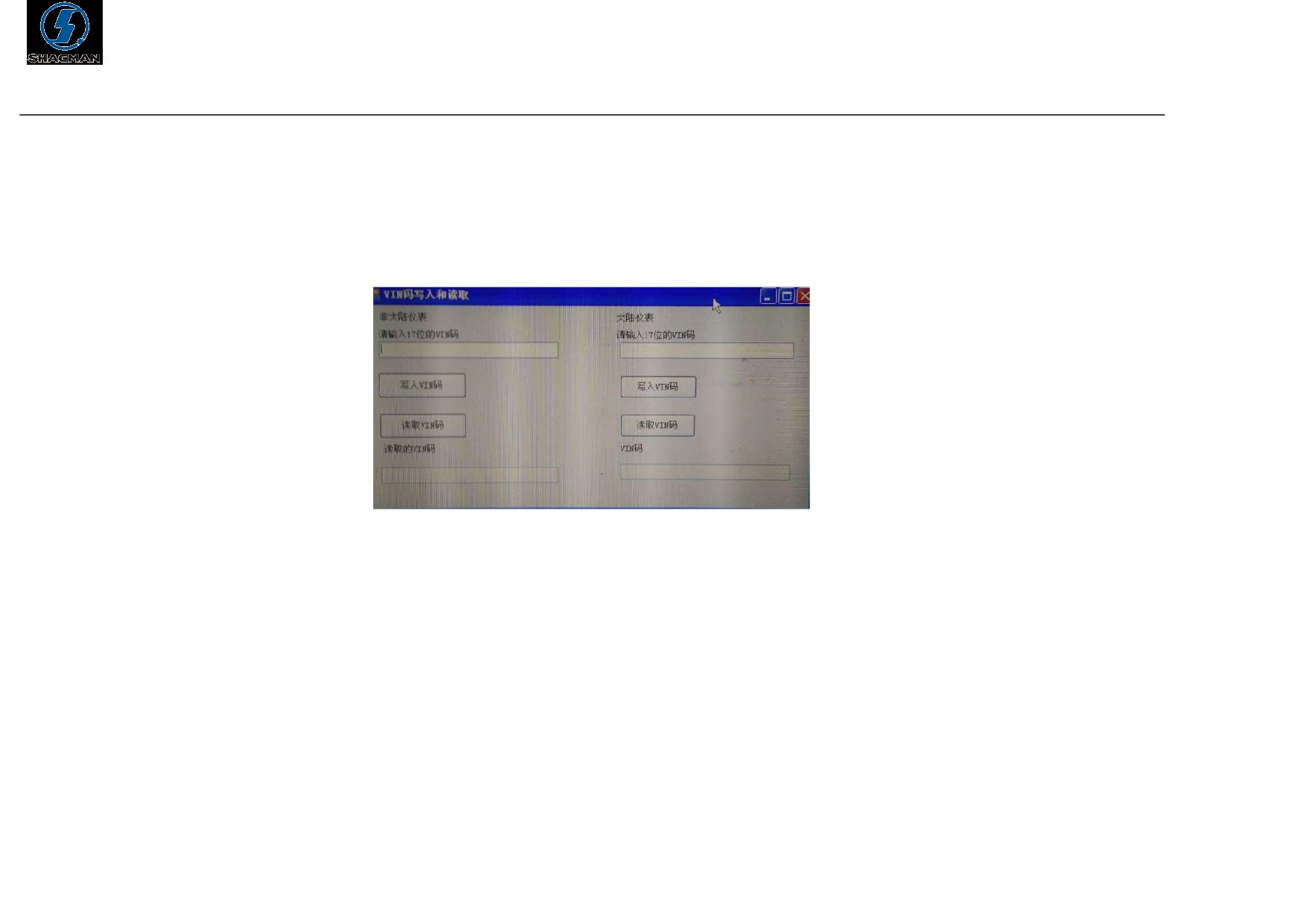

2.5 Считывание VIN-кода автомобиля
Подсоединить тестер к диагностическому разъему OBD, повернуть ключ зажигания в положение «2», в окне интерфейса, изображенного на рисунке,
выполнить следующие операции: нажать кнопку «считать VIN-код», система автоматически считает текущие данные о VIN-коде, а также отобразит его в
пустом окне, изображенном на нижеприведенном рисунке.

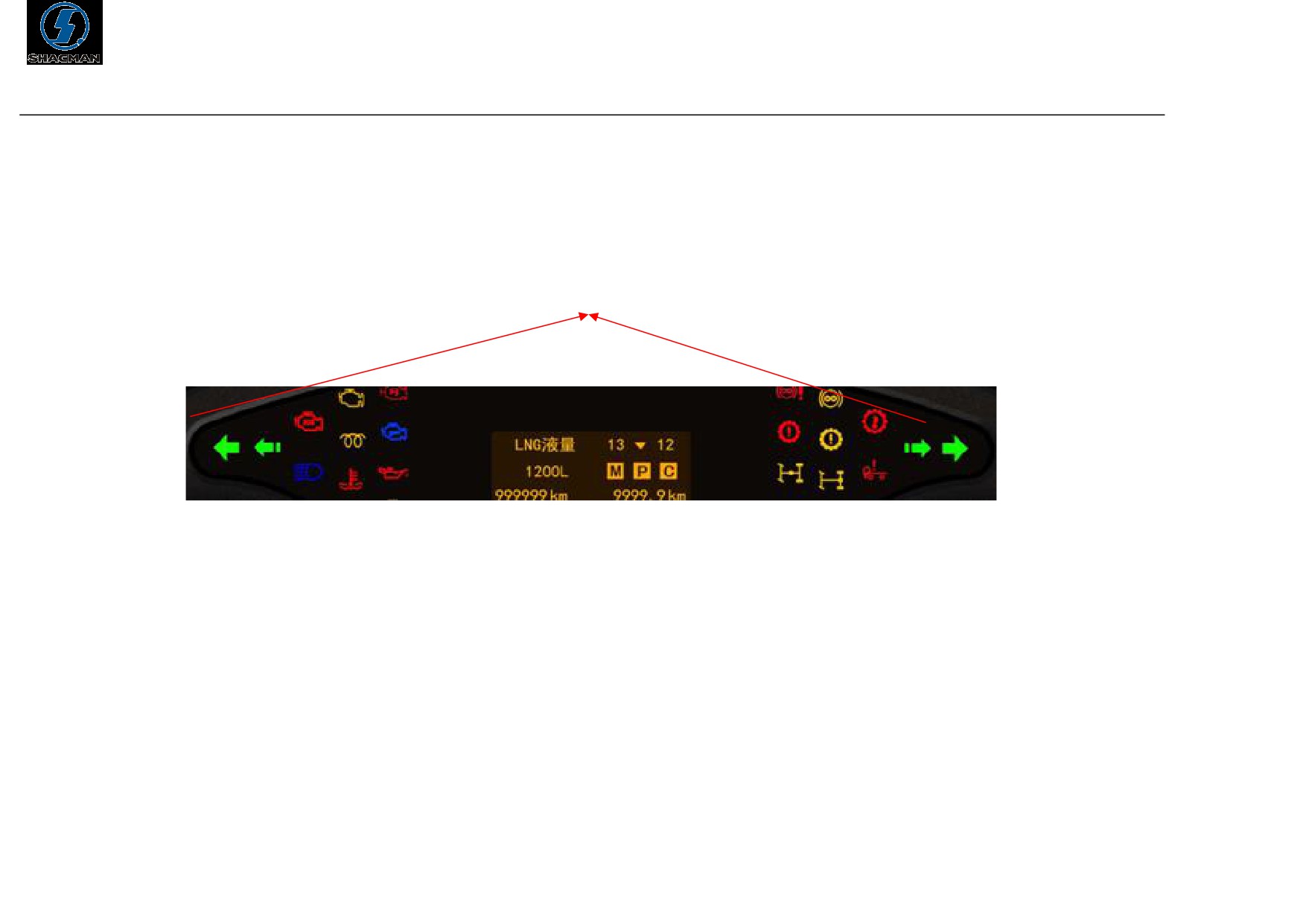

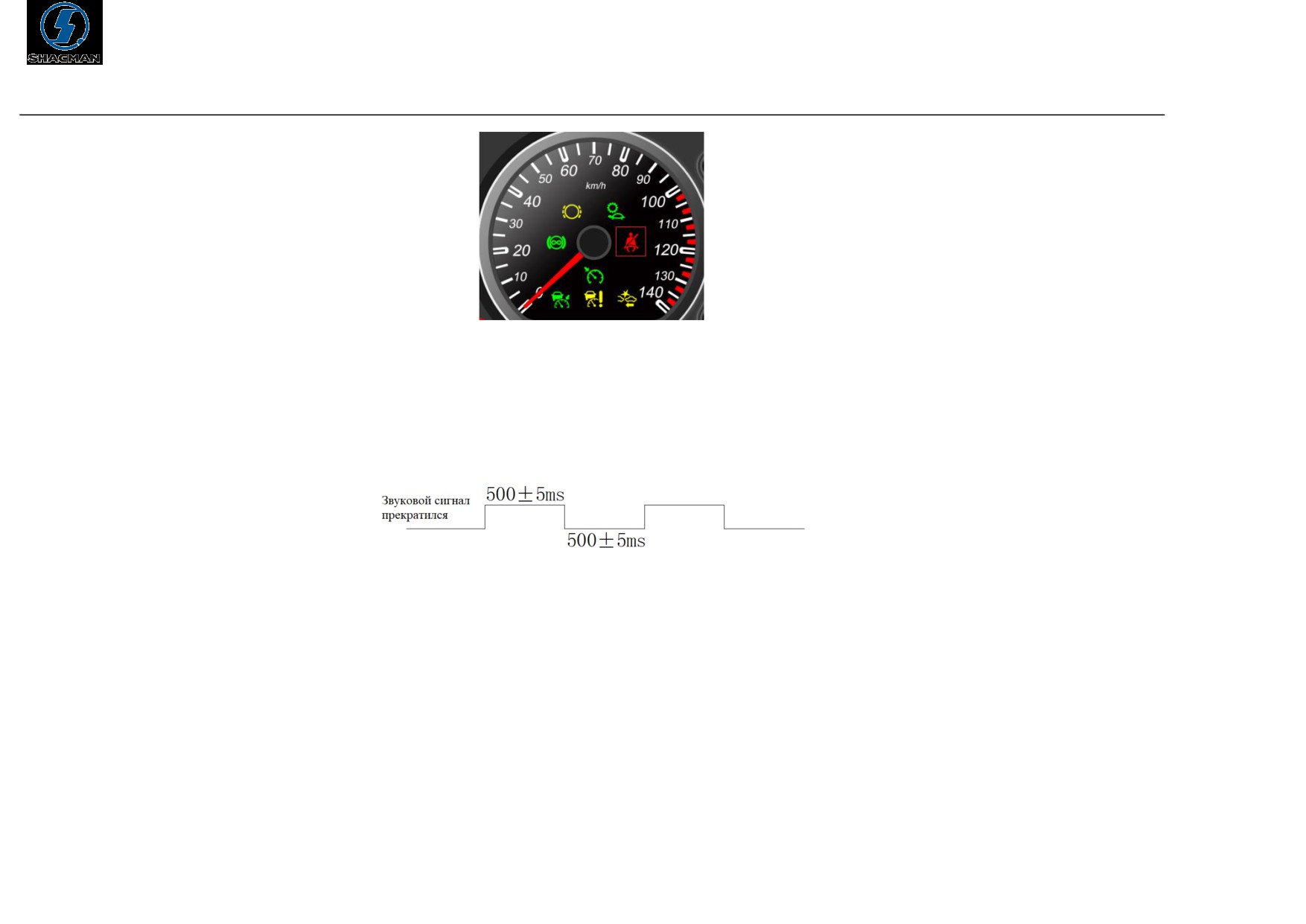

2.6 Оповещение о не пристегнутом ремне безопасности
Повернуть ключ зажигания в положение «2», если ремень безопасности не пристегнут, индикатор промигает 6 раз, 6 раз прозвучит звуковой сигнал, после
чего загорится индикатор, подача звукового сигнала прекратится. На нижеприведенном рисунке индикатор выделен рамкой красного цвета.
53
Если ремень безопасности не будет пристегнут, то каждые 500 м пробега автомобиля или при развитии автомобилем скорости 25 км\ч или если
двигатель запущен в течение 60 секунд индикатор будет мигать на протяжении 60 секунд, раздастся звуковой сигнал продолжительностью в 60 секунд,
затем сигнальный индикатор погаснет, подача звукового сигнала прекратится. Если после отключения повторно подать питание или отстегнуть ремень
безопасности во время движения, то индикатор сработает снова, график частоты работы индикатора и звукового сигнала указан на рисунке ниже.
54
3. РЫЧАГИ И ПЕРЕКЛЮЧАТЕЛИ

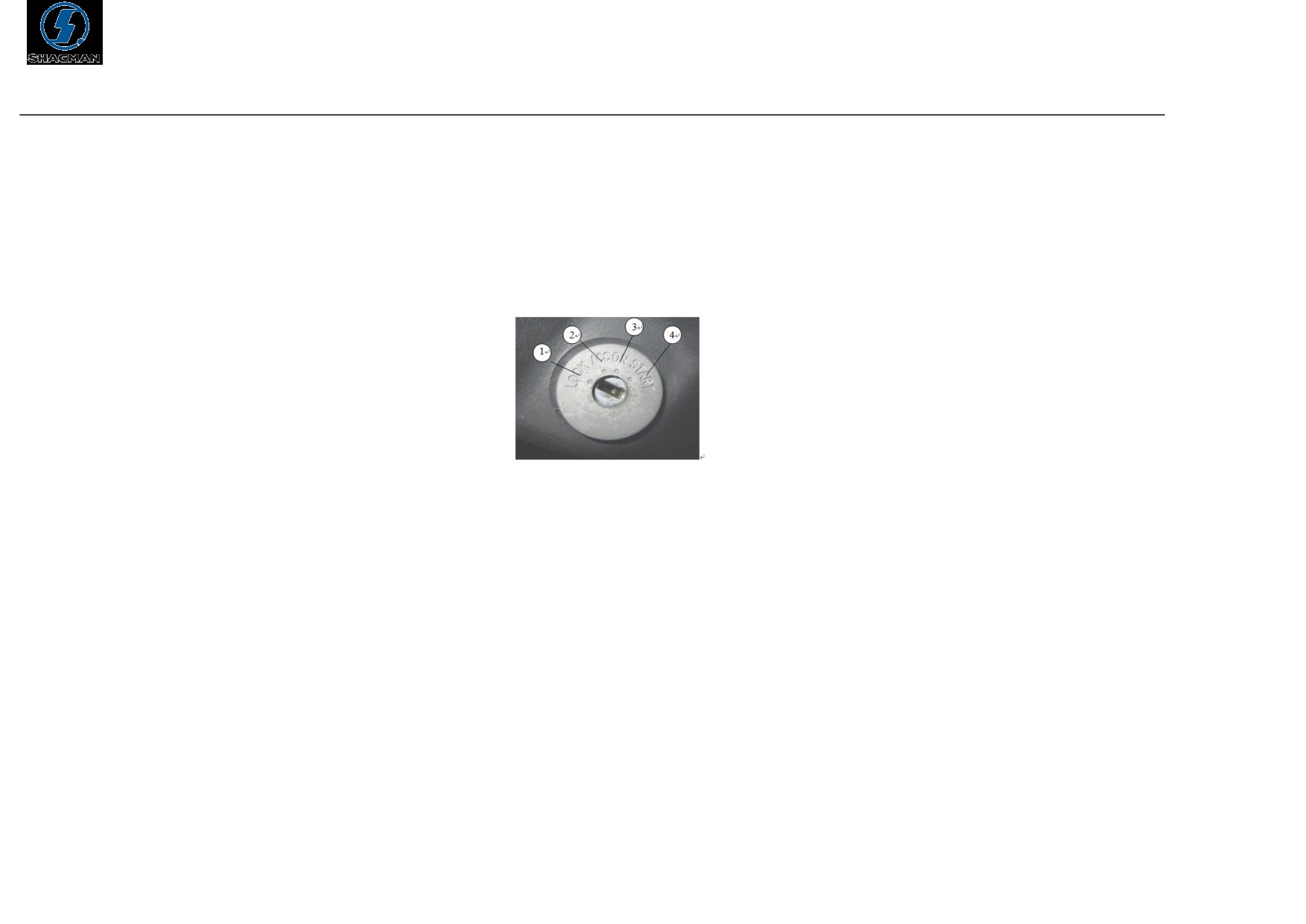

3.1 Замок зажигания
Положение «вставить» или «вытащить» ключ зажигания, двигатель заглушен.
Положение при включении зажигания (включение главного переключателя АКБ).
Положение ключа при движении автомобиля.
Положение ключа при запуске двигателя.
Внимание:
При движении автомобиля запрещается переводить ключ зажигания в положение «выкл.».
55

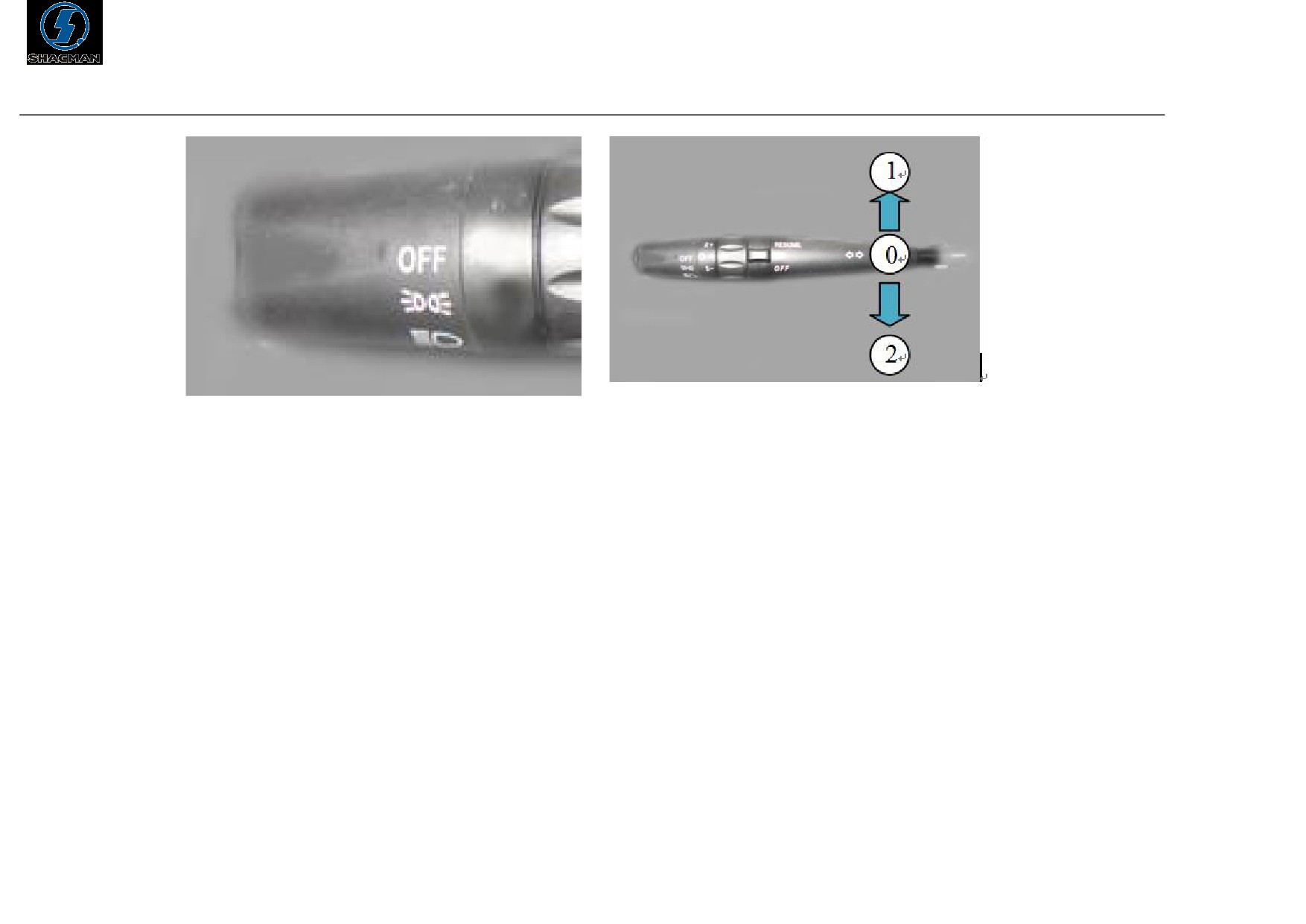

3.2 Комбинированный (подрулевой) переключатель
Перед использованием подрулевого переключателя, перевести ключ зажигания в положение «вкл.».
Включение габаритных огней: как изображено на рисунке, повернуть рычаг до положения со значком
, габаритные огни будут включены.
Включение ближнего света фар: как изображено на рисунке, повернуть переключатель до положения со значком
, передние фары будут включены.
Перевести переключатель в среднее положение, фары ближнего света будут включены.
Включение дальнего света фар: как изображено на рисунке, повернуть переключатель до положения со значком
, передние фары будут включены.
Перевести подрулевой переключатель в положение вниз, фары дальнего света будут включены.
Применение фар для выполнения безопасного обгона: перевести подрулевой переключатель в положение вниз, загорится индикатор света передних фар.
Включить ближний свет, отпустить рычаг. Рычаг автоматически вернется в среднее положение.
56
1) Применение указателей поворотов
(1) При включении указателей поворотов, начинает мигать индикатор указателей поворотов зеленого цвета. Указатель поворотов обладает функцией
автоматического отключения. Если индикатор мигнул всего один раз, то это говорит о том, что возникла неисправность указателей поворотов, требуется
произвести проверку и заменить лампочку.
(2) Переместить рычаг по направлению вперед до максимального положения рычага , правый указатель поворотов будет непрерывно мигать.
(3) Переместить рычаг по направлению вперед до максимального положения рычага , левый указатель поворотов будет непрерывно мигать.
После того, как траектория движения автомобиля выровняется, рычаг автоматически вернется в положение 0.
57
Указатели поворотов

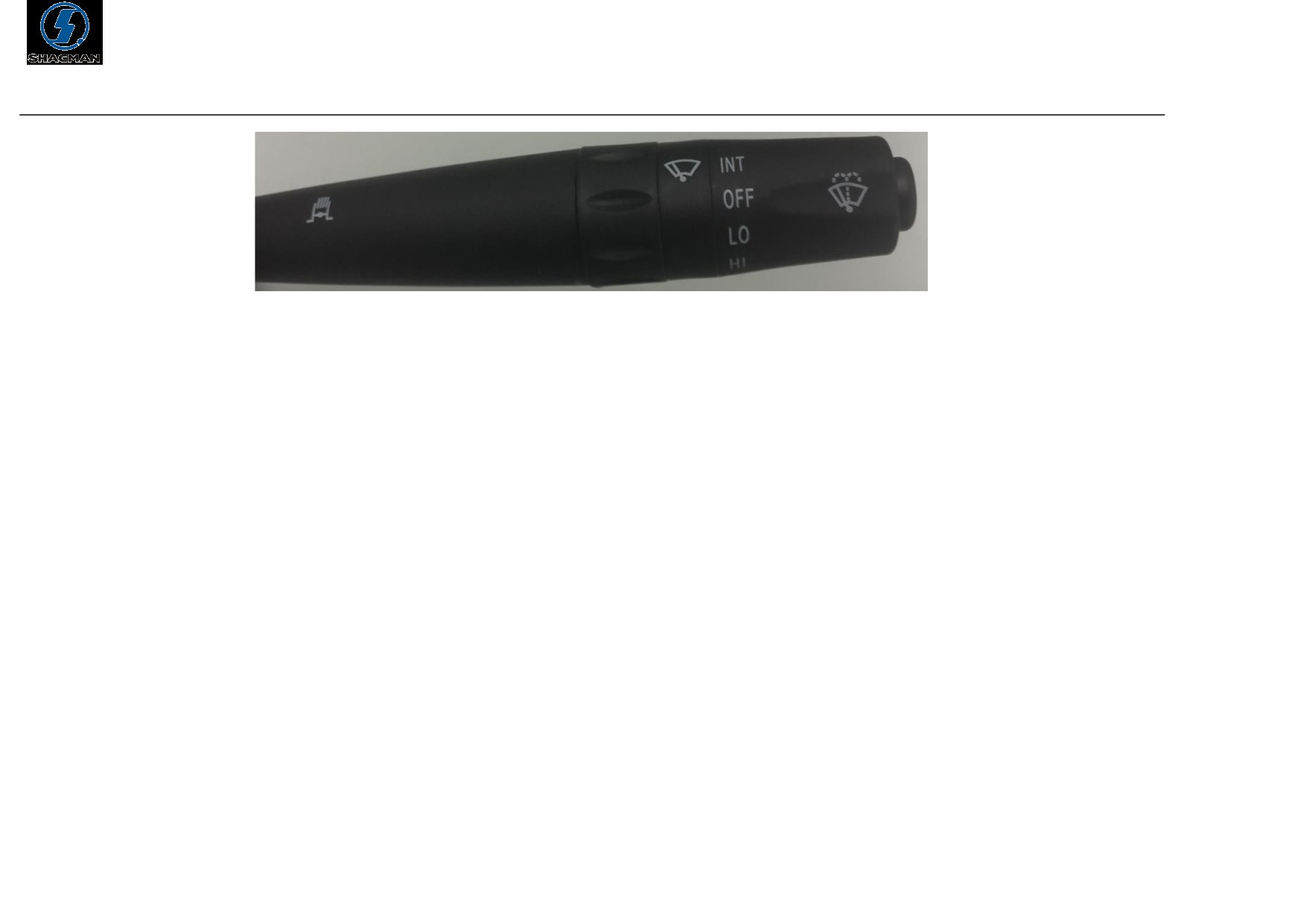

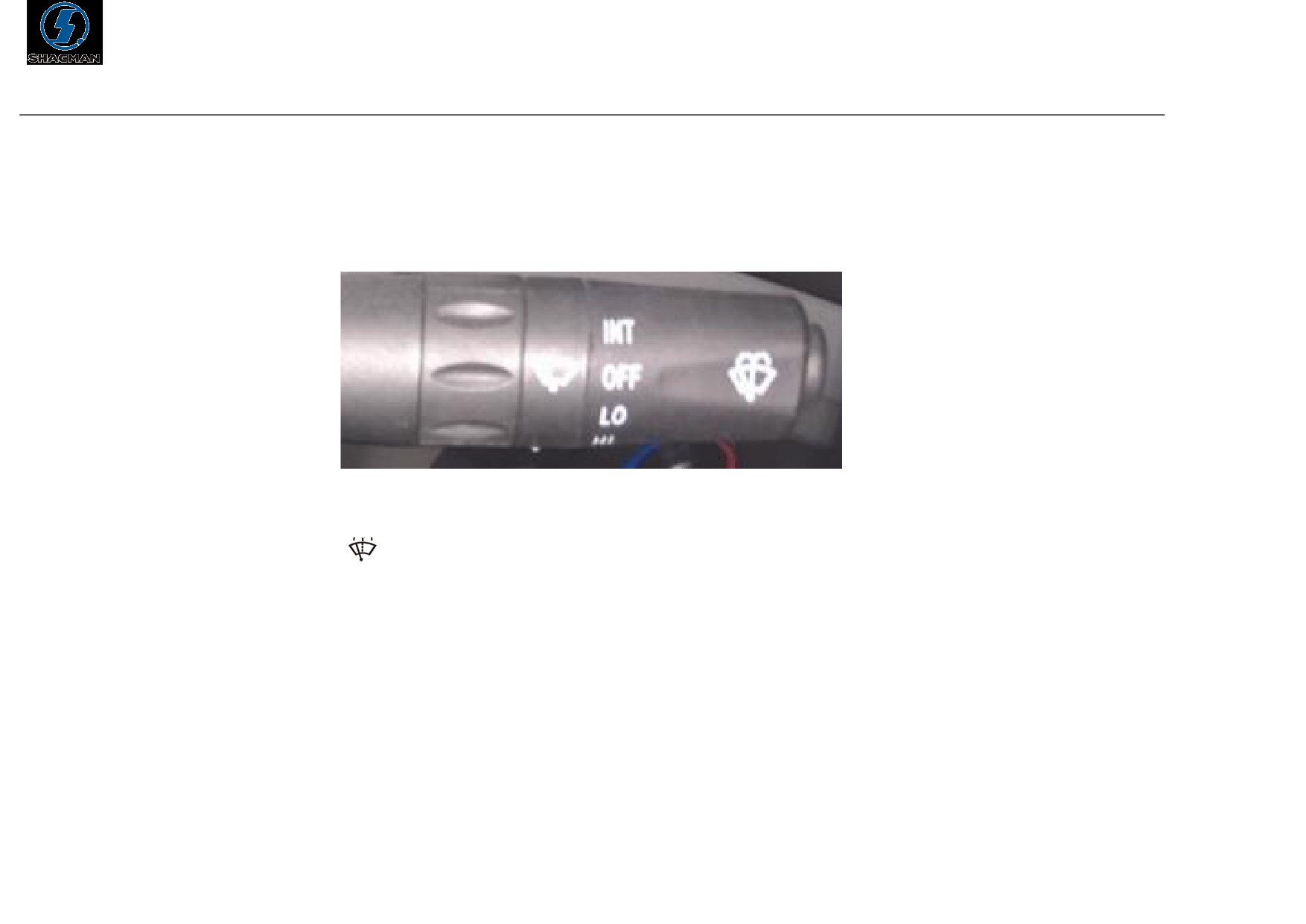

2) Стеклоочистители
Для включения стеклоочистителей повернуть переключатель на рычаге в направлении, указанном стрелкой, до положения INTLOHI.
При расположении переключателя в положении «OFFª, стеклоочистители выключены.
При расположении переключателя в положении «INTª, включен режим работы стеклоочистителей с интервалом приблизительно в 10 секунд.
При расположении переключателя в положении «LOª, стеклоочистители начинают работать в медленном режиме. При расположении переключателя в
58
положении «HIª, стеклоочистители начинают работать в быстром режиме.
Для отключения стеклоочистителей, повернуть переключатель, повернуть до положения «0FF» или перевести ключ зажигания в положение «0FFª.
3) Омыватели лобового стекла
При коротком нажатии на кнопку
, расположенную на переключателе, в направлении рулевой колонки включаются омыватели лобового
стекла (максимальное время нажатия - 0.9 сек.).
Удерживая кнопку, расположенную на переключателе, в нажатом положении в направлении рулевой колонки (в течение 0.9 - 6.5 сек.), цикл работы
стеклоочистителей\стеклоомывателей будет продолжаться непрерывно. Затем цикл работы стеклоомывателей будет осуществляться по 2-4 раза.
59
4) Переключатель моторного (горного) тормоза
Переключатель моторного (горного) тормоза установлен на рулевой колонке, справа. Моторный (горный) тормоз включается перемещением данного
рычага. Если при движении автомобиля условия для эксплуатации моторного (горного) тормоза подходящие (см. описание системы электроуправления
двигателем), то возможна эксплуатация моторного (горного) тормоза.
При включении моторного (горного) тормоза (перемещением рычага по направлению вперед), возможно осуществлять вспомогательное торможение
двигателем. При движении автомобиля по заснеженным и размытым дорогам эксплуатация моторного (горного) тормоза позволяет минимизировать занос
автомобиля. При продолжительном спуске по склону использование моторного (горного) тормоза позволяет минимизировать частоту эксплуатации
рабочего тормоза, снизить уровень износа и перегрева шин и тормозных механизмов, продлить срок службы агрегатов, снизить уровень расхода топлива,
повысить безопасность движения автомобиля. Максимальная эффективность при эксплуатации моторного (горного) тормоза достигается при движении на
низкой передаче.
60
3.3 Перекидные переключатели
Многофункциональный
переключатель
режима экономии топлива
Прочие
перекидные
переключатели
Переключатель
передних и задних
Переключатель
противотуманных фар
аварийного
сигнала
61
3.4 Переключатели на панели управления двери кабины

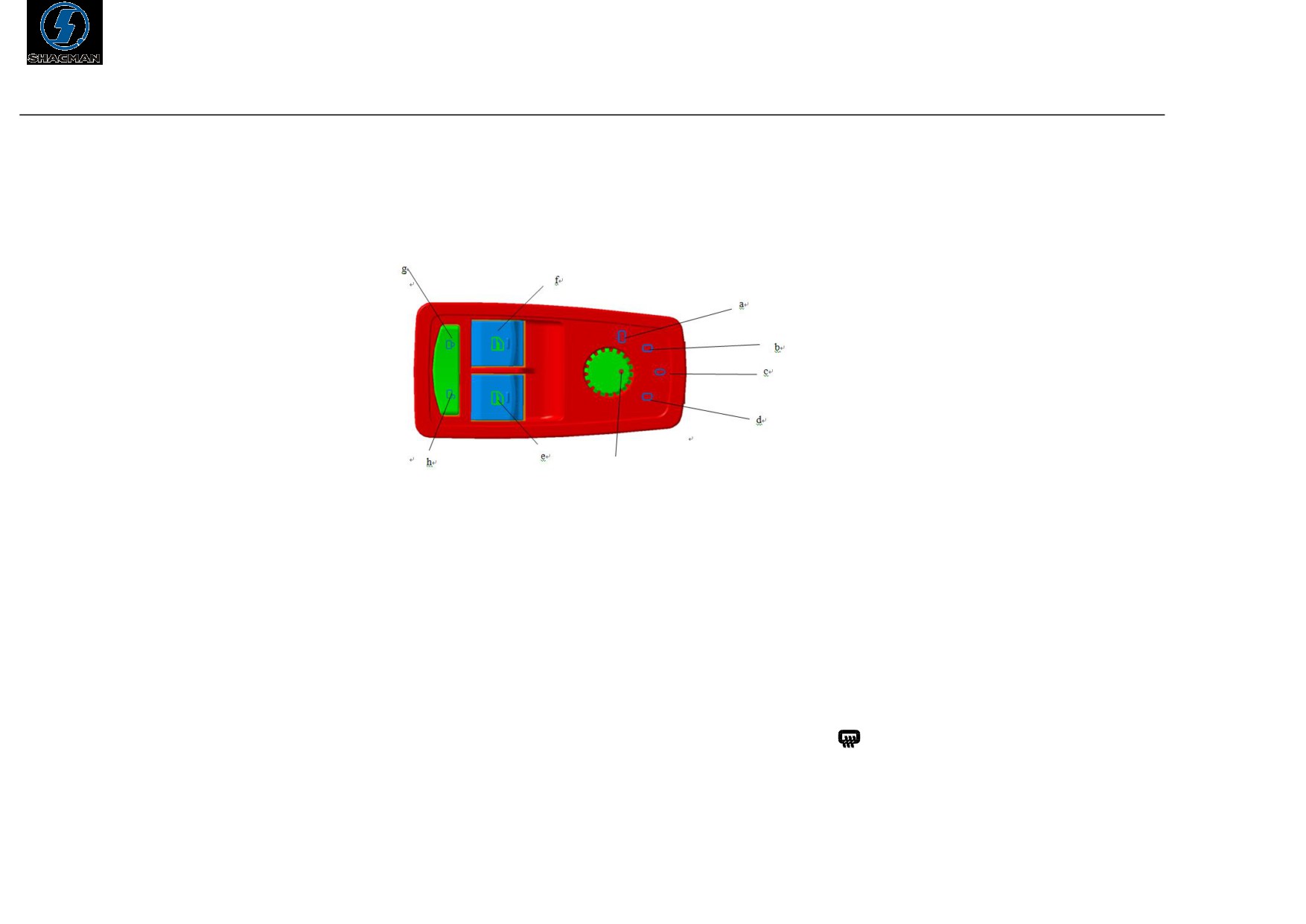

1) Переключатели на панели управления водительской двери кабины
Переключатель выбора функции
a. Переключатель обогрева зеркал заднего вида b. Переключатель регулировки положения левого зеркала заднего вида c. Положение «0ª
d. Переключатель регулировки положения правого зеркала заднего вида e. Переключатель выбора функции f. Переключатель стеклоподъемников
водительской двери g. Кнопка разблокировки центрального замка h. Кнопка блокировки центрального замка i. Переключатель стеклоподъемников
пассажирской двери
Пояснения к эксплуатации:
(1) Переключатель обогрева и электроуправление положением зеркал заднего вида
Функция электрообогрева зеркал заднего вида включается поворотом переключателя в положение со значком
. Если перевести переключатель в другое
положение, функция обогрева будет отключена. После 15 минут активности функция электрообогрева зеркал заднего вида отключается автоматически,
62
