SHACMAN X3000 (Евро - V). Инструкция по эксплуатации - часть 23
1.5 Каждая из вышеизложенных операций от начала до конца сопровождается отображением данных,
полученных с парктроников. Отображаемая информация включает в себя символы
, а также данные о расстоянии до препятствия. Если расстояние до препятствия в пределах 2 метров
на дисплее начинают отображаться данные, полученные с парктроников.
462
Расстояние до
препятствия
Символы
463
2. Звуковые оповещения
После активации системы контроля слепых зон информация о препятствиях, поступающая с
парктроников, будет отображаться на дисплее. Звуковая индикация срабатывает только в том случае,
если выполняется поворот влево/вправо или движение задним ходом. Если до препятствия по данным,
получаемых с парктроников, осталось менее 1,5 метров, то раздастся сигнал звукового оповещения
системы контроля слепых зон.
464
2. Управление системой контроля слепых зон (сценарий 2)
1. Вывод изображения на дисплей
1.1 После перевода ключа зажигания в положение «ONª, активируется система контроля слепых зон и
дисплей приборов мониторинга.

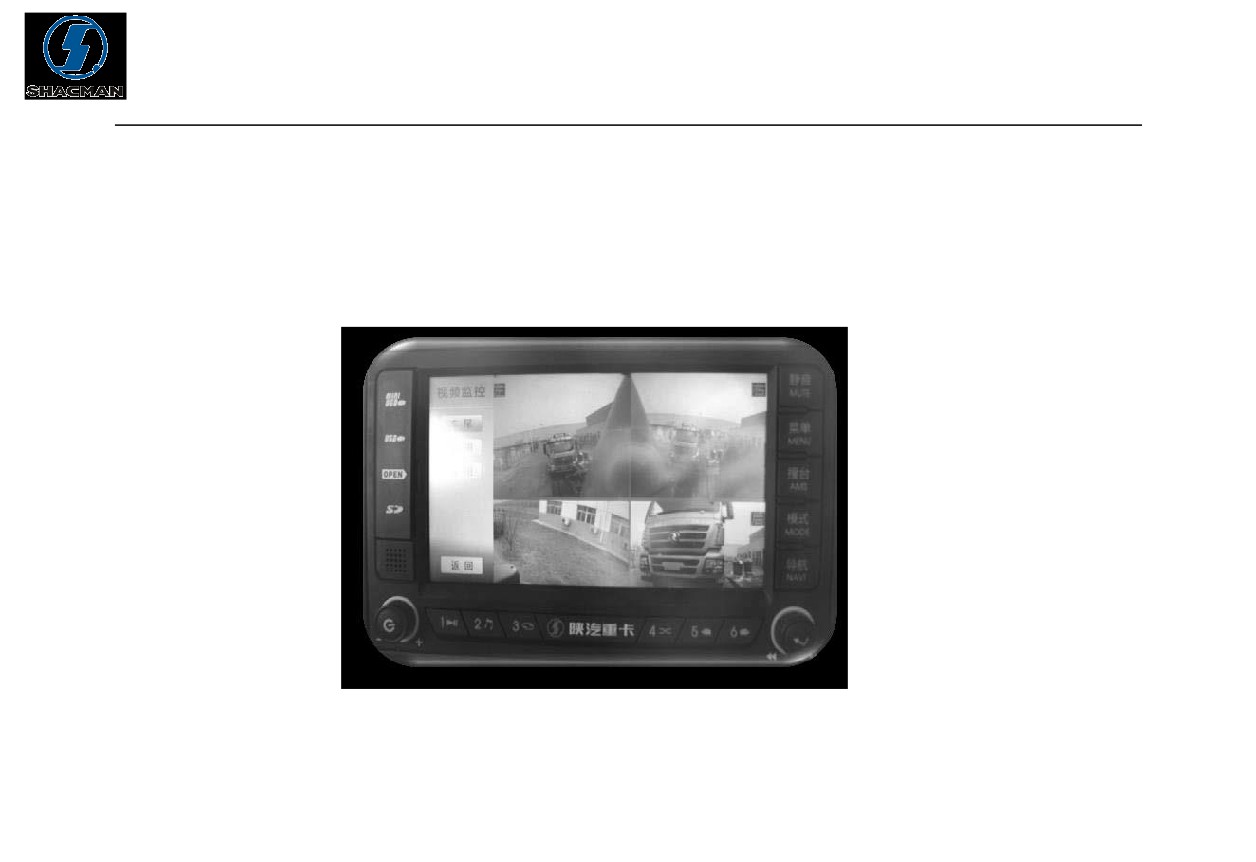

Нажать на иконку
на дисплее, на дисплее будут отображаться данные с камер и парктроников
системы контроля слепых зон.
465

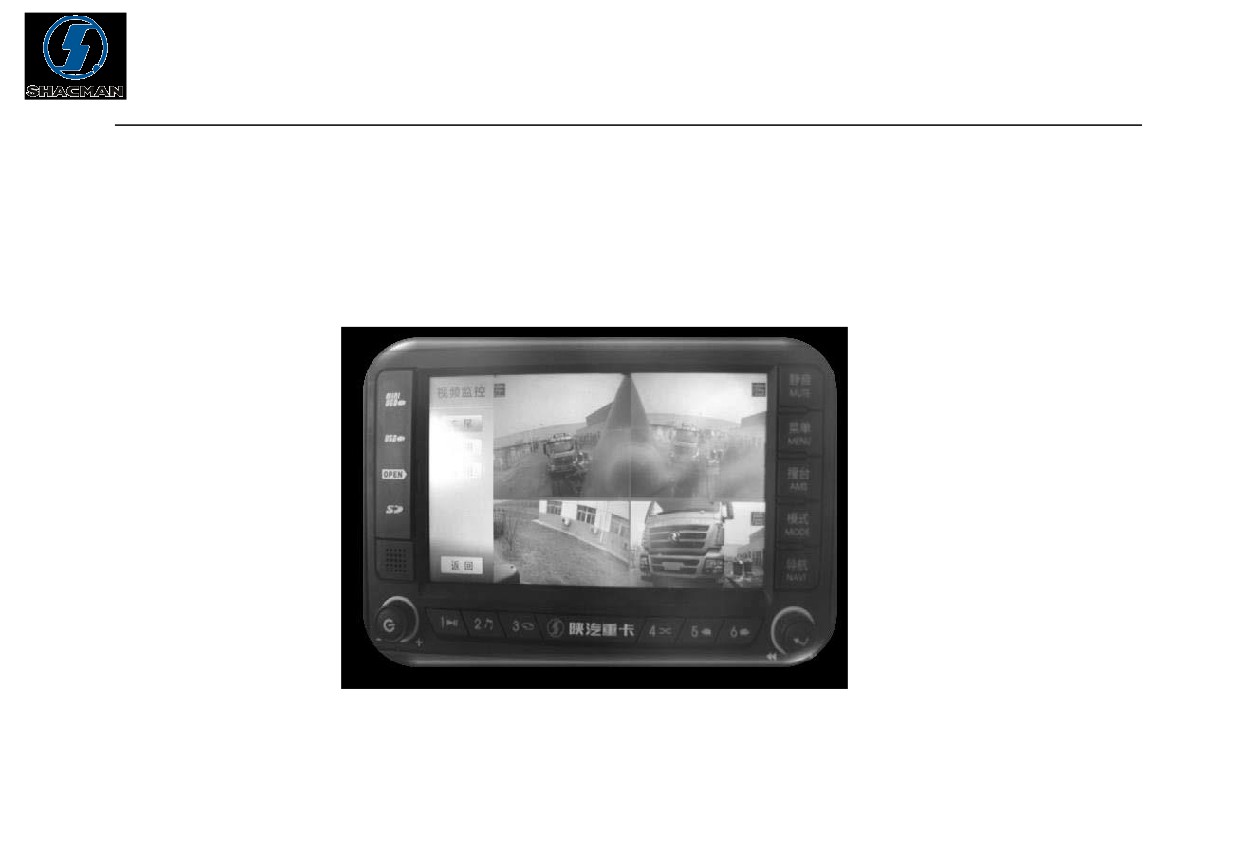

1.2 При включении задней передачи дисплей автоматически будет переключен на отображение в
полноэкранном режиме данных, полученных с камеры заднего вида.
466

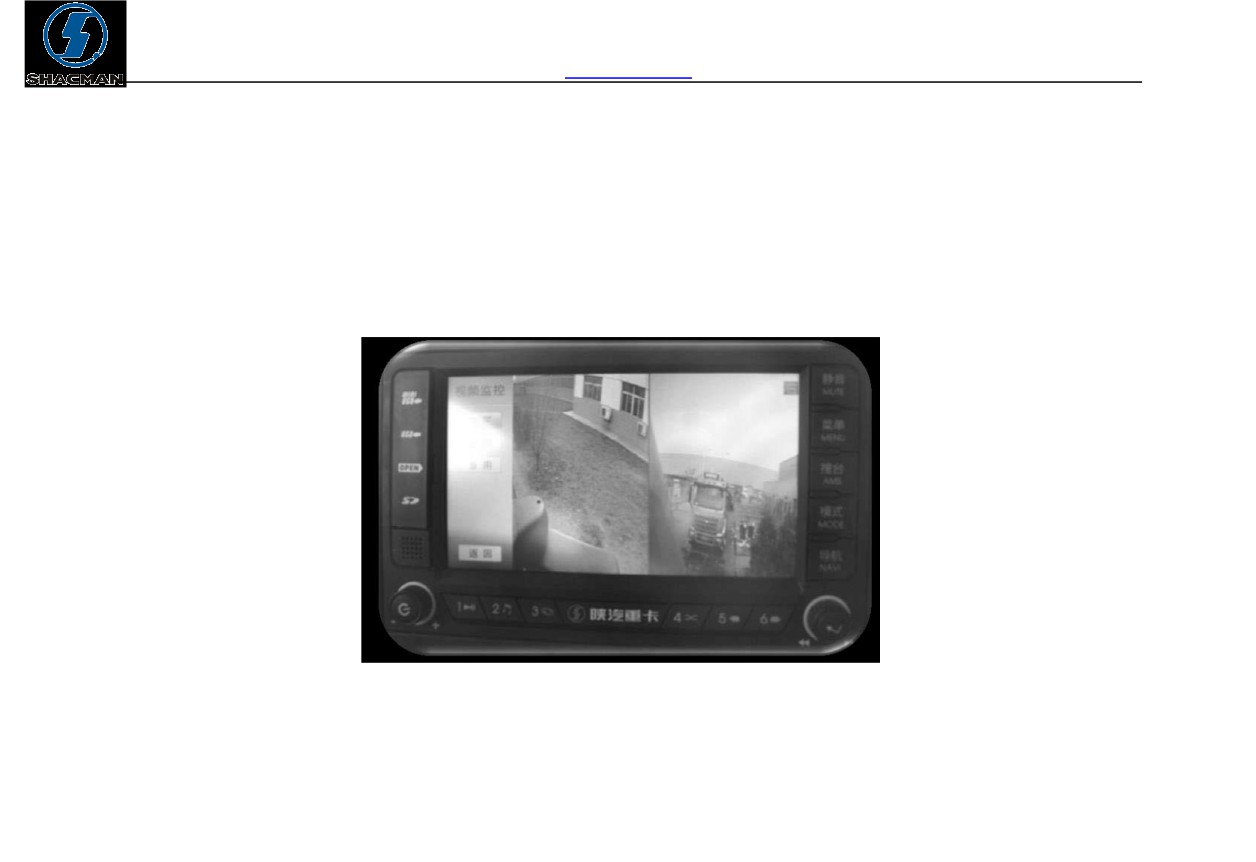

1.3 При выполнении правого поворота дисплей автоматически будет переключен на отображение в
полноэкранном режиме данных, полученных с камеры, размещенной с правой стороны автомобиля.
467

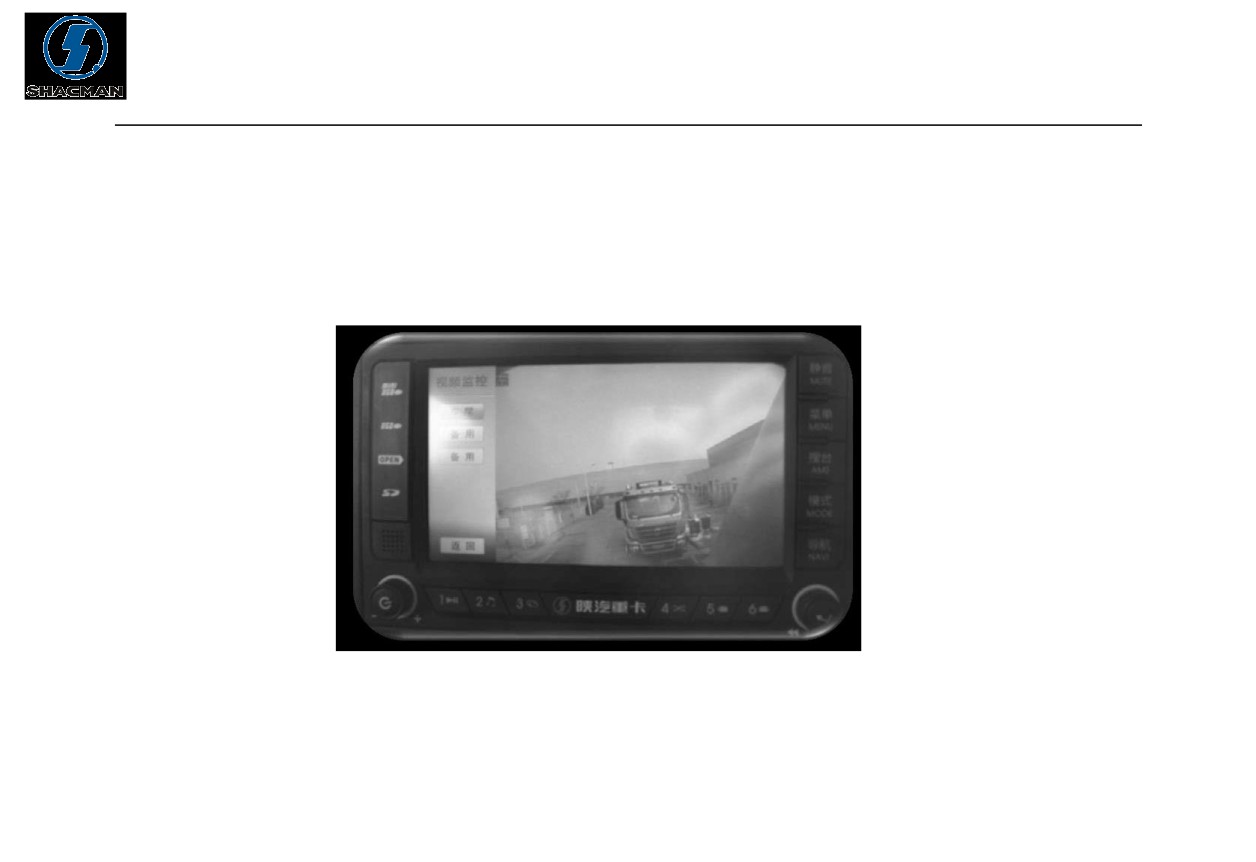

1.4 При выполнении левого поворота дисплей автоматически будет переключен на отображение в
полноэкранном режиме данных, полученных с камеры, размещенной с левой стороны автомобиля.
468
1.5 Каждая из вышеизложенных операций от начала до конца сопровождается отображением данных,
полученных с парктроников. Отображаемая информация включает в себя только
данные о расстоянии до препятствия. Если расстояние до препятствия в пределах 2 метров на дисплее
начинают отображаться данные, полученные с парктроников.
Расстояние до препятствия
469
2. Звуковые оповещения
После активации системы контроля слепых зон информация о препятствиях, поступающая с
парктроников, будет отображаться на дисплее. Звуковая индикация срабатывает только в том случае,
если выполняется поворот влево/вправо или движение задним ходом. Если до препятствия по данным,
получаемых с парктроников осталось менее 1,5 метров, то раздастся сигнал звукового оповещения
системы контроля слепых зон.
470
3. Управление системой контроля слепых зон (сценарий 3)
1. Вывод изображения на дисплей

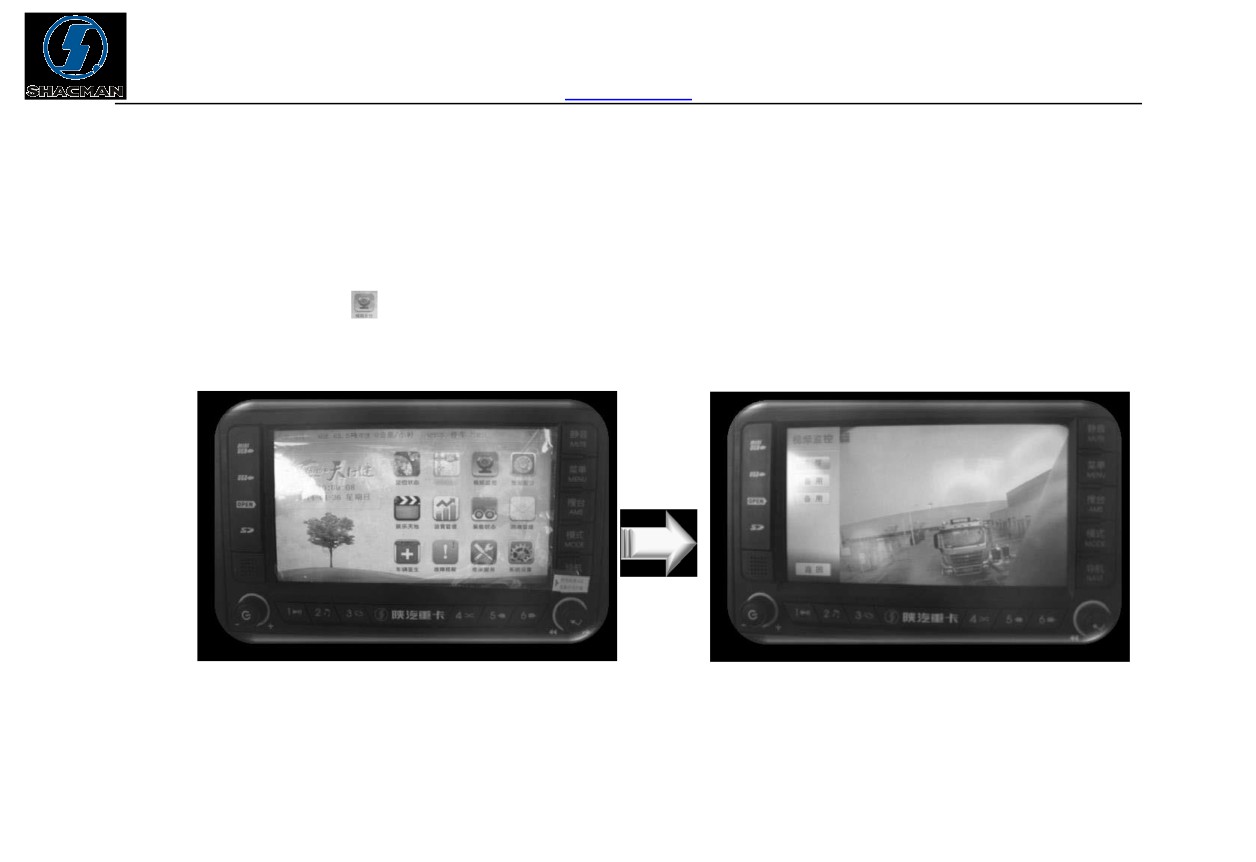

1.1 После перевода ключа зажигания в положение «ONª, активируется система контроля слепых зон и
дисплей приборов
мониторинга.
Нажать на иконку
на дисплее, на дисплее будут отображаться данные с камер и парктроников
системы контроля слепых зон.
471

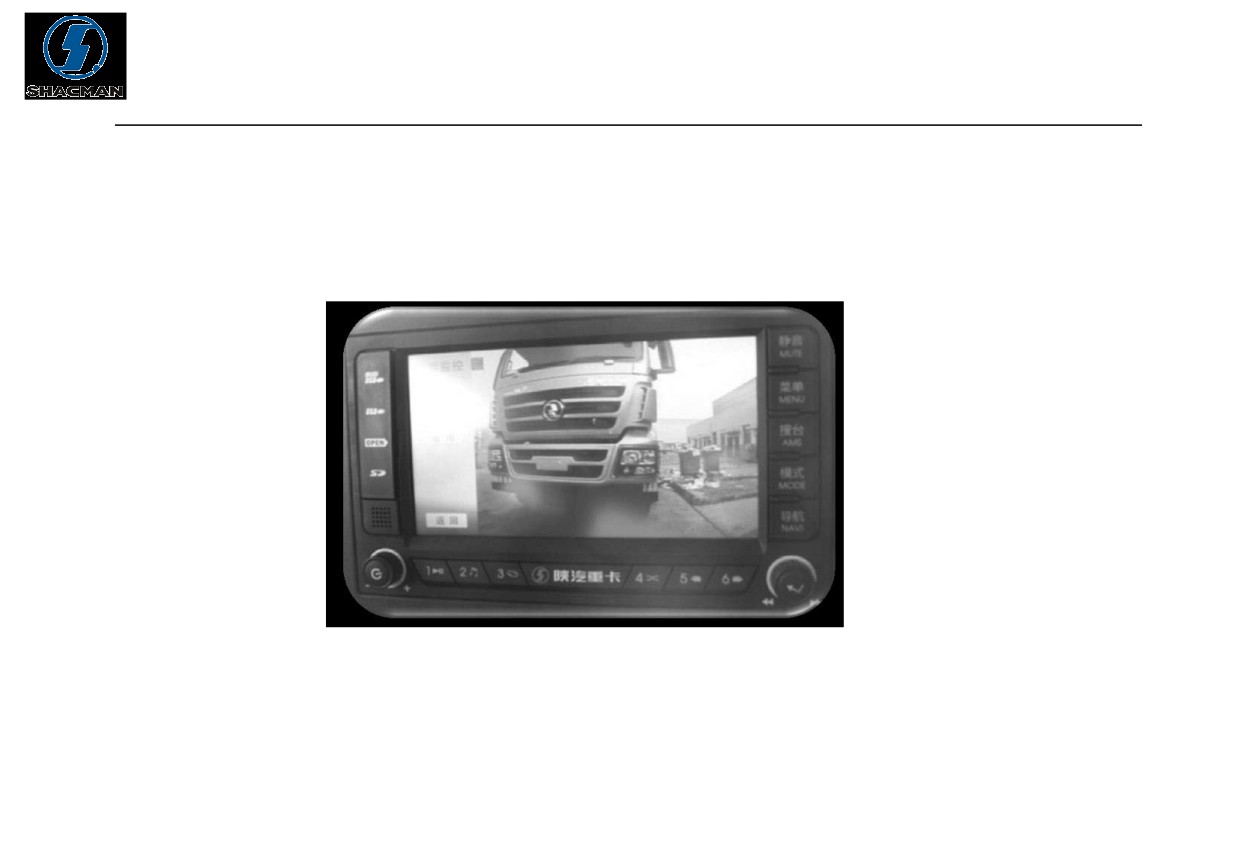

1.2 При включении задней передачи дисплей автоматически будет переключен на отображение в
полноэкранном режиме данных, полученных с камеры заднего вида.
1.3 При выполнении правого поворота дисплей автоматически будет переключен на отображение в
полноэкранном режиме данных, полученных с камеры, размещенной с правой стороны автомобиля.
472

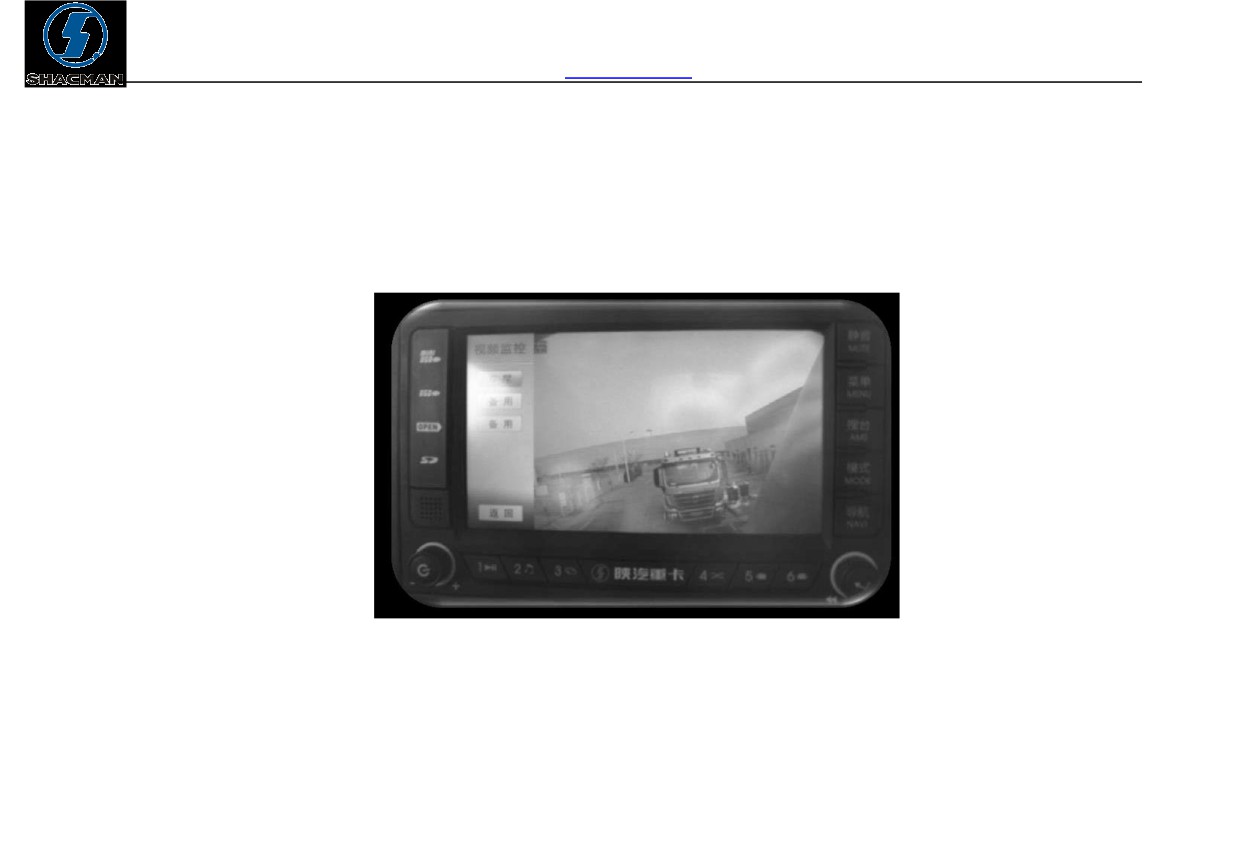

1.4 При выполнении левого поворота дисплей автоматически будет переключен на отображение в
полноэкранном режиме данных, полученных с камеры, размещенной с левой стороны автомобиля;
473
1.5 Каждая из вышеизложенных операций от начала до конца сопровождается отображением данных,
полученных с парктроников. Отображаемая информация включает в себя только данные о расстоянии до
препятствия. Если расстояние до препятствия в пределах 2 метров на дисплее начинают отображаться
данные, полученные с парктроников.
474
2. Звуковые оповещения
После активации системы контроля слепых зон информация о препятствиях, поступающая с
парктроников, будет отображаться на дисплее. Звуковая индикация срабатывает только в том случае,
если выполняется поворот влево/вправо или движение задним ходом. Если до препятствия по
данным, получаемых с парктроников осталось менее 1,5 метров, то раздастся сигнал звукового
оповещения системы контроля слепых зон.
3. Хранение видео-файлов
Существует возможность хранения видео-файлов, записанных передней и правой камерами,
установленными на автомобиле. Сохранение видео-файлов происходит на SD-карту, установленную в
контроллер. После извлечения SD-карты информация с нее может быть сохранена на персональном
компьютере.
475
4. Управление системой контроля слепых зон (сценарий 4)
1. Вывод изображения на дисплей

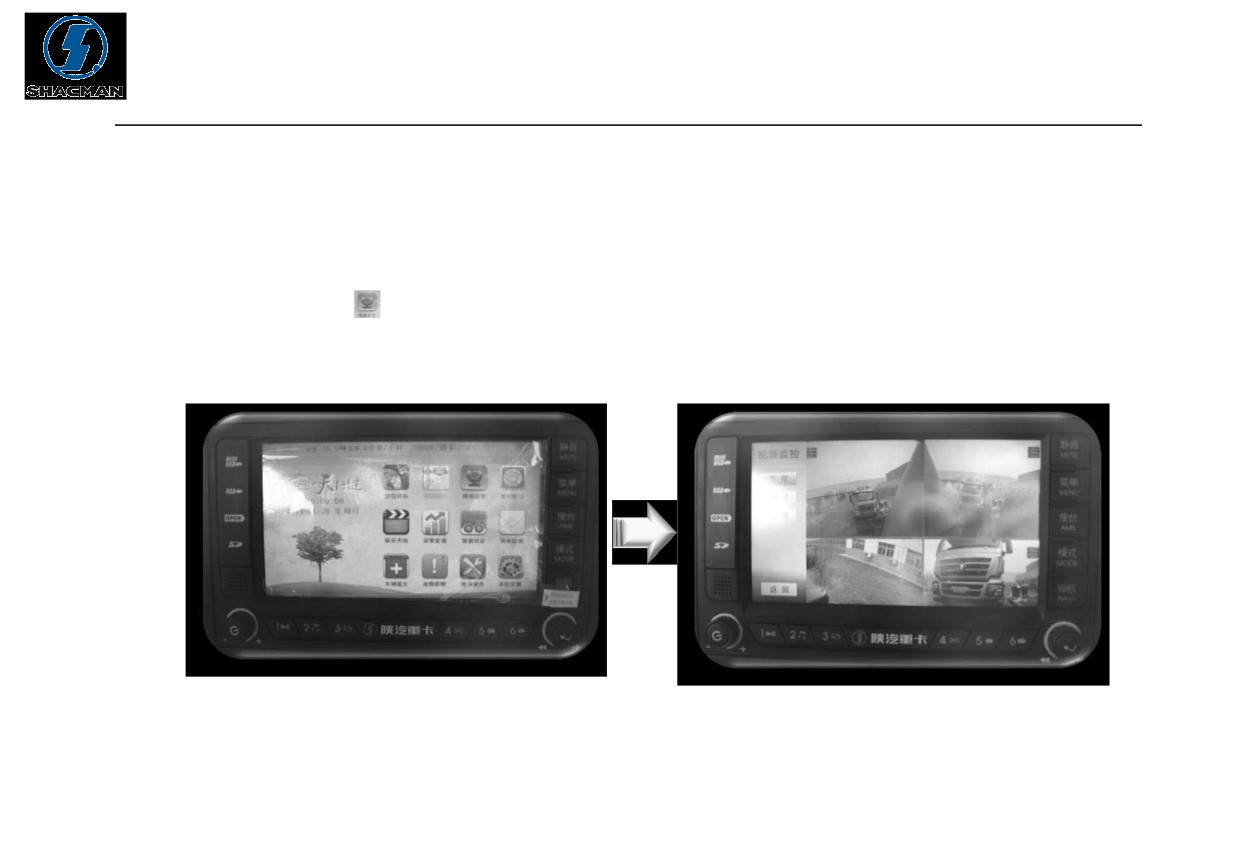

1.1 После перевода ключа зажигания в положение «ONª, активируется система контроля слепых зон и
дисплей приборов мониторинга.
Нажать на иконку
на дисплее, на дисплее будут отображаться данные с камер и парктроников
системы контроля слепых зон.
476
1.2 При включении задней передачи дисплей автоматически будет переключен на отображение в
полноэкранном режиме данных, полученных с камеры заднего вида.
1.3 При выполнении правого поворота дисплей автоматически будет переключен на отображение в
полноэкранном режиме данных, полученных с камеры, размещенной с правой стороны автомобиля.
477
1.4 При выполнении левого поворота дисплей автоматически будет переключен на отображение в
полноэкранном режиме данных, полученных с камеры, размещенной с левой стороны автомобиля;

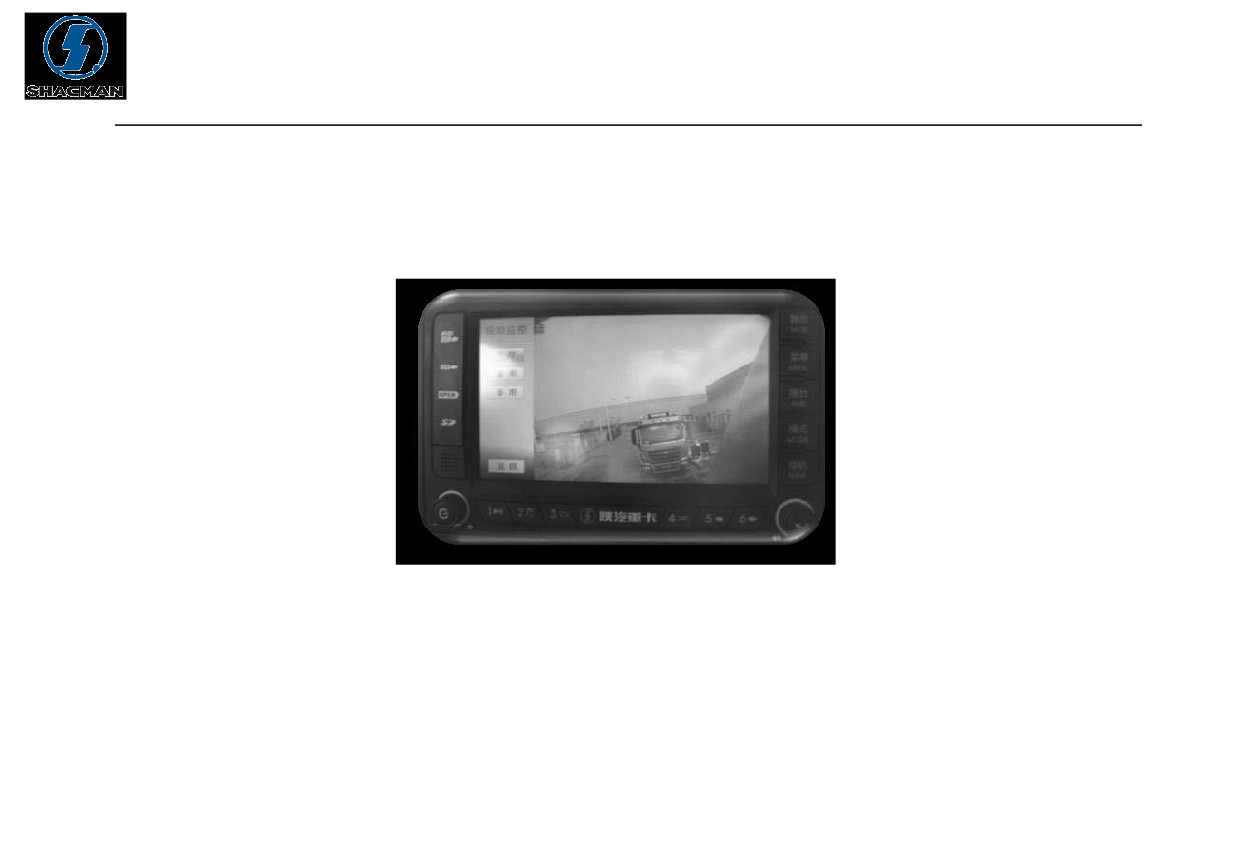

1.5 Каждая из вышеизложенных операций от начала до конца сопровождается отображением данных,
полученных с парктроников. Отображаемая информация включает в себя символы
478

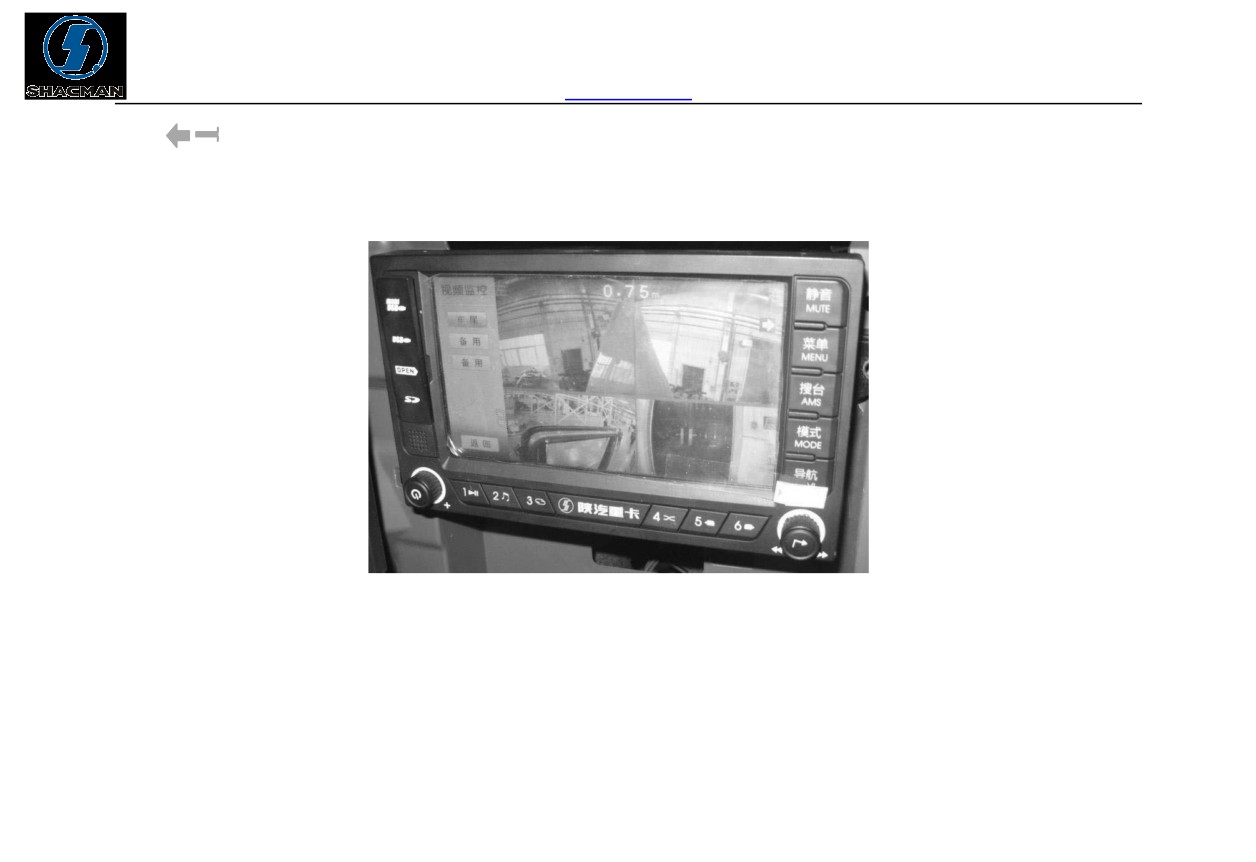

, а также данные о расстоянии до препятствия. Если расстояние до препятствия в пределах 2
метров на дисплее начинают отображаться данные, полученные с парктроников.
479
2. Звуковые оповещения
После активации системы контроля слепых зон информация о препятствиях, поступающая с
парктроников, будет отображаться на дисплее. Звуковая индикация срабатывает только в том случае,
если выполняется поворот влево/вправо или движение задним ходом. Если до препятствия по данным,
получаемых с парктроников осталось менее 1,5 метров, то раздастся сигнал звукового оповещения
системы контроля слепых зон.
480
