SHACMAN X3000 (Евро - V). Инструкция по эксплуатации

II. ЭКСПЛУАТАЦИЯ АВТОМОБИЛЯ

1. Кабина автомобиля. Обзор элементов управления

1. Открывание/закрывание дверей:

Повернуть ключ против часовой стрелки до щелчка. Вытащить ключ, потянуть за ручку двери кабины,

открыть дверь. Для закрывания двери кабины вставить ключ в отверстие личинки замка двери кабины.

Повернуть ключ по часовой стрелке до щелчка. Вытащить ключ, дверь кабины будет заперта.

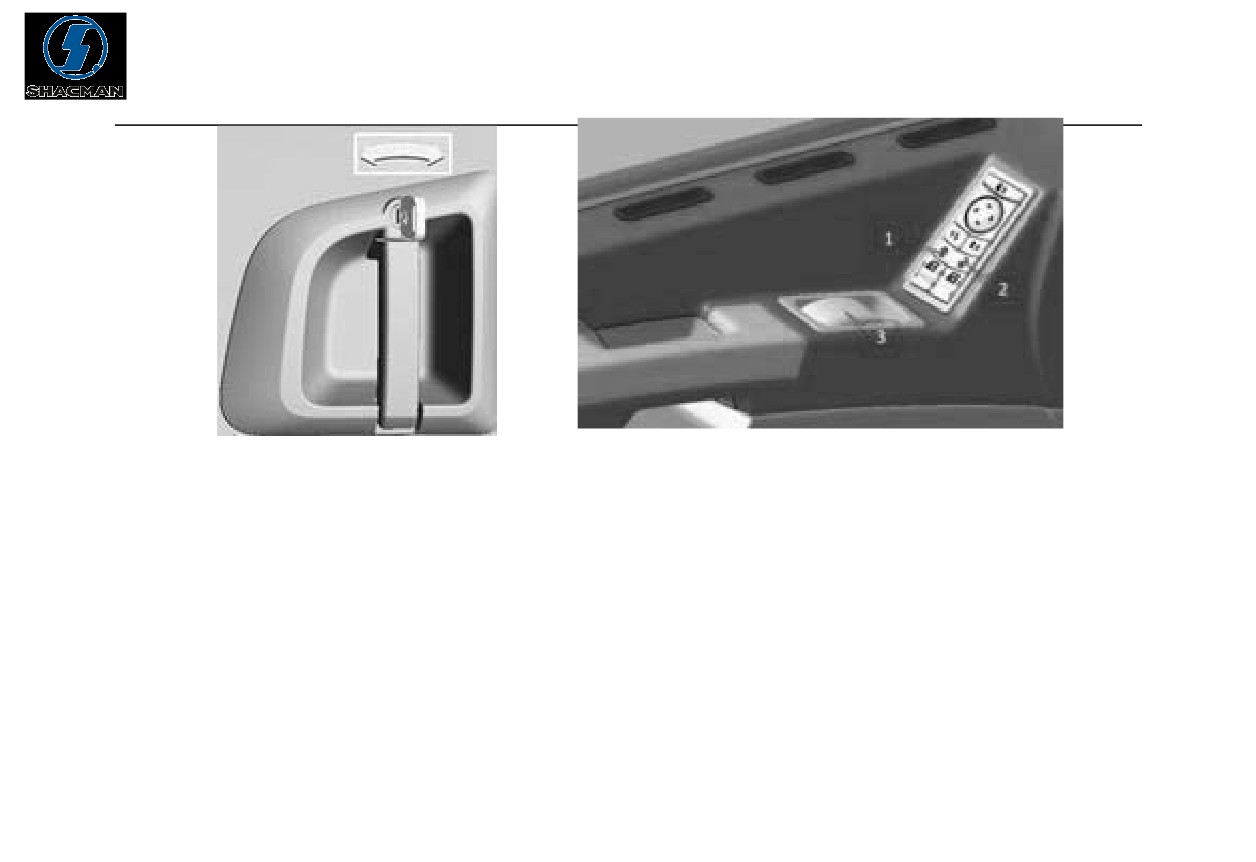

Выполнение операции открывания\закрывания дверей изнутри кабины: для блокировки дверей кабины

нажать на кнопку блокировки

(1). Перевести кнопку блокировки дверей кабины в положение

«разблокированоª (2), потянуть за ручку (3), толкнуть дверь по направлению от себя, дверь кабины

будет открыта. На рисунке изображена кнопка управления электростеклоподъемниками двери кабины

(опция).

Внимание:

Перед началом движения автомобиля следует закрыть двери кабины, в противном случае это может

привести к возникновению несчастных случаев.

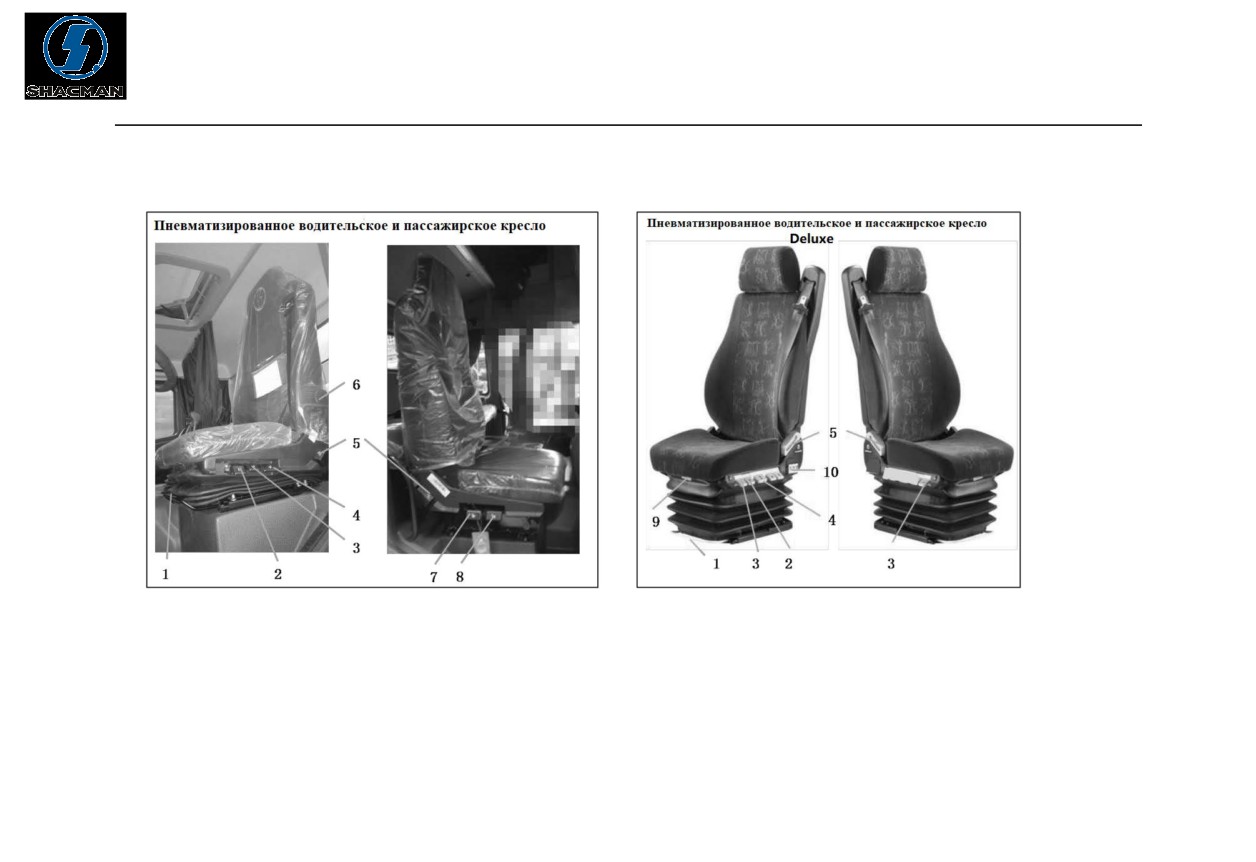

Регулировка кресла осуществляется по нижеперечисленным параметрам:

(1) Регулировка движения кресла в направлении вперед-назад;

Потянуть рычаг, отрегулировать кресло по направлению вперед-назад до необходимого положения, затем

отпустить рычаг, кресло будет зафиксировано.

（2）Регулировка положения амортизации

Перемещением рычага вверх (или вниз) уменьшить (или увеличить) степень амортизации кресла.

（3）Регулировка угла наклона подушки сиденья

Потянуть рычаг, отрегулировать глубину подушки сиденья до необходимого положения, затем отпустить

рычаг, кресло будет зафиксировано.

(4) Регулировка высоты подушки водительского кресла;

Перемещением рычага вверх (или вниз) отрегулировать высоту подушки водительского кресла до

необходимого положения.

（5）Регулировка угла наклона спинки кресла

Потянуть рычаг, отрегулировать угол наклона спинки до необходимого положения при помощи

надавливания на поверхность спинки кресла, затем отпустить рычаг, кресло будет зафиксировано.

（6）Регулировка механической поясничной поддержки

Поворотом регулятора настроить поясничную поддержку кресла до уровня комфортного пользователю.

（7）Регулировка высоты задней части подушки сиденья

Потянуть рычаг, отрегулировать высоту задней части подушки сиденья до необходимого положения, затем

отпустить рычаг, кресло будет зафиксировано.

（8）Регулировка высоты передней части подушки сиденья

Потянуть рычаг, отрегулировать высоту передней части подушки сиденья до необходимого положения,

затем отпустить рычаг, кресло будет зафиксировано.

（9）Регулировка глубины подушки сиденья

Потянуть рычаг, отрегулировать глубину подушки сиденья до необходимого положения, затем отпустить

рычаг, кресло будет зафиксировано.

（10）Регулировка пневматизированной поясничной поддержки

Регулировка степени жесткости поясничной поддержки осуществляется в соответствии с индивидуальными

особенностями водителя. Перемещением рычага вверх (или вниз) уменьшить (или увеличить) степень

жесткости поясничной поддержки.

（11）Экспресс-опускание кресла

Перемещением рычага по направлению вниз будет произведена

автоматическая регулировка высоты кресла в минимальное положение. Если

вернуть рычаг в исходное положение, будет произведена автоматическая

регулировка высоты кресла в первоначальное положение.

Если автомобиль оснащен креслами с гидравликой, то возможна только

регулировка угла наклона спинки кресла, регулировка высоты передней и

задней части подушки сиденья и регулировка жесткости. Для данной модели

кресел ремни безопасности не являются интегрированными.

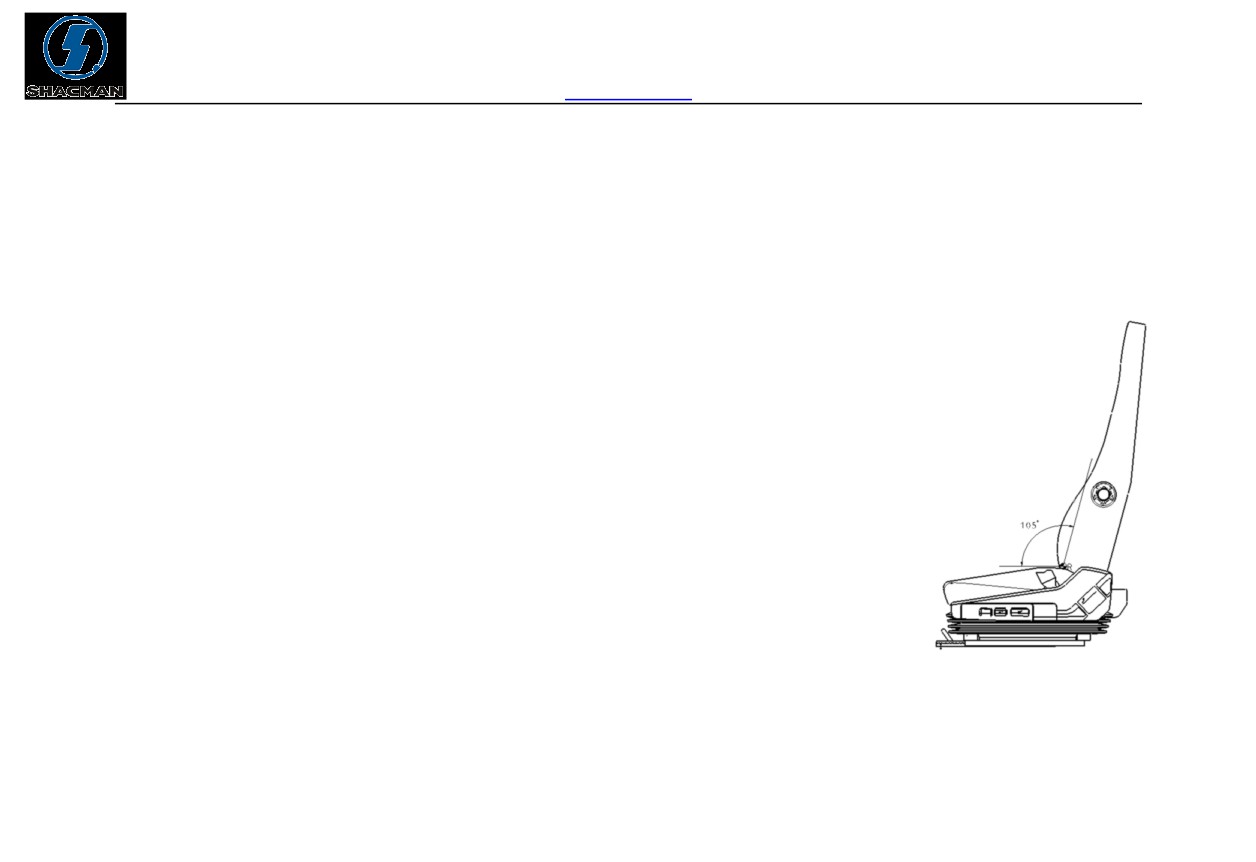

Нормальный угол наклона спинки кресла составляет

105°. При измерении

глубины подушки сиденья угол наклона спинки кресла должен составлять 105°.

Все кресла в салоне автомобиля оснащены ремнями безопасности. В целях

обеспечения безопасности дорожного движения, сев в кресло, необходимо

пристегнуться ремнем безопасности. При эксплуатации ремень

безопасности должен проходить от плеча к бедру (во избежание

возникновения несчастных случаев, не оставлять ручки, очки и

другие жесткие или хрупкие предметы в карманах одежды), после

того, как ремень безопасности был зафиксирован, отрегулировать его

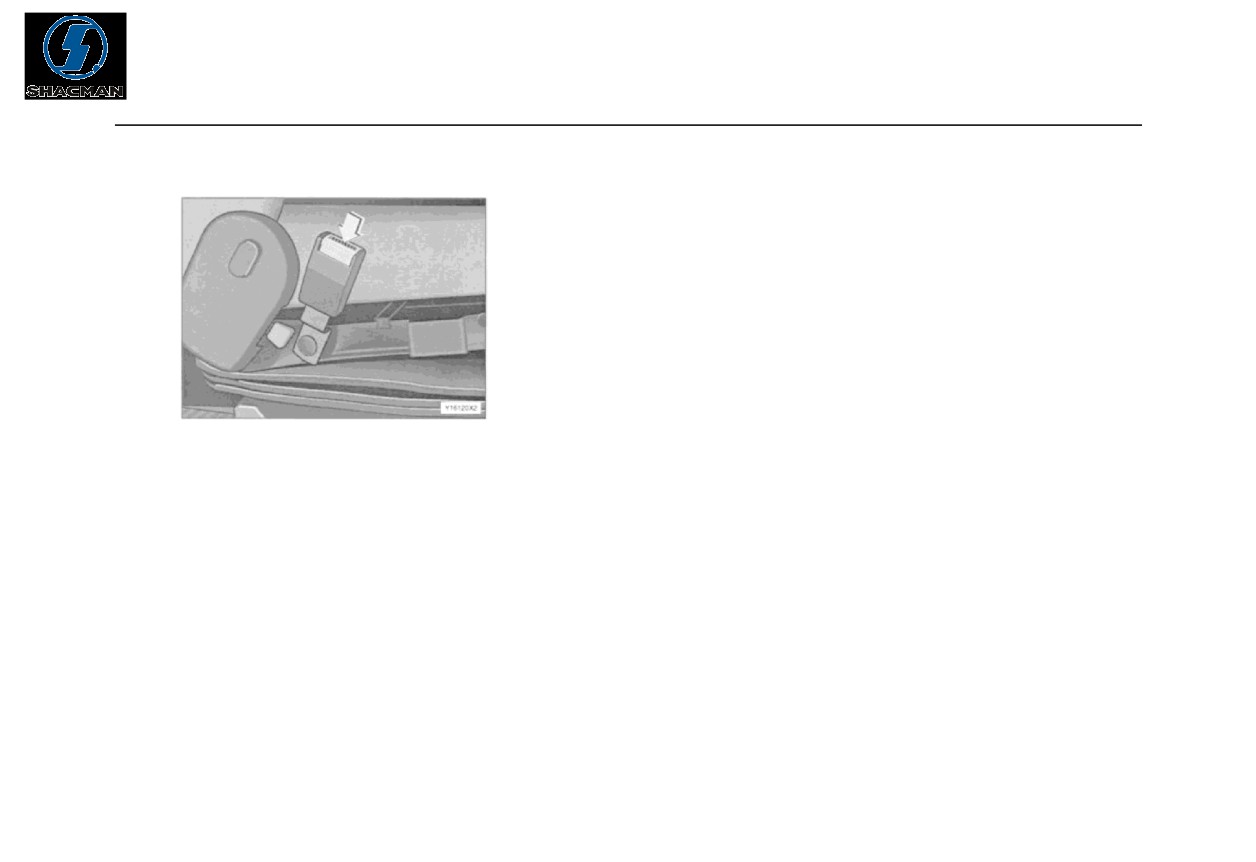

длину до комфортного положения. Скобу ремня безопасности следует вставить в отверстие замка до щелчка.

Для разъединения скобы ремня с замком кронштейна, нажать красную кнопку на защелке кронштейна

(отмечено на рис. стрелкой), ремень безопасности плавно вернется в исходное положение.

Внимание:

С целью обеспечения безопасности и надежности при эксплуатации запрещается резко тянуть за ремень

безопасности. Ремень безопасности не должен быть растянутым, иначе следует заменить соответствующие

узлы. Следует содержать ремни безопасности сухими и чистыми. Проверять, чтобы ремень безопасности не

был перекручен. В случае возникновения неисправностей, заменить ремень безопасности, проверить замки.

3. Подъем и опускание спального места

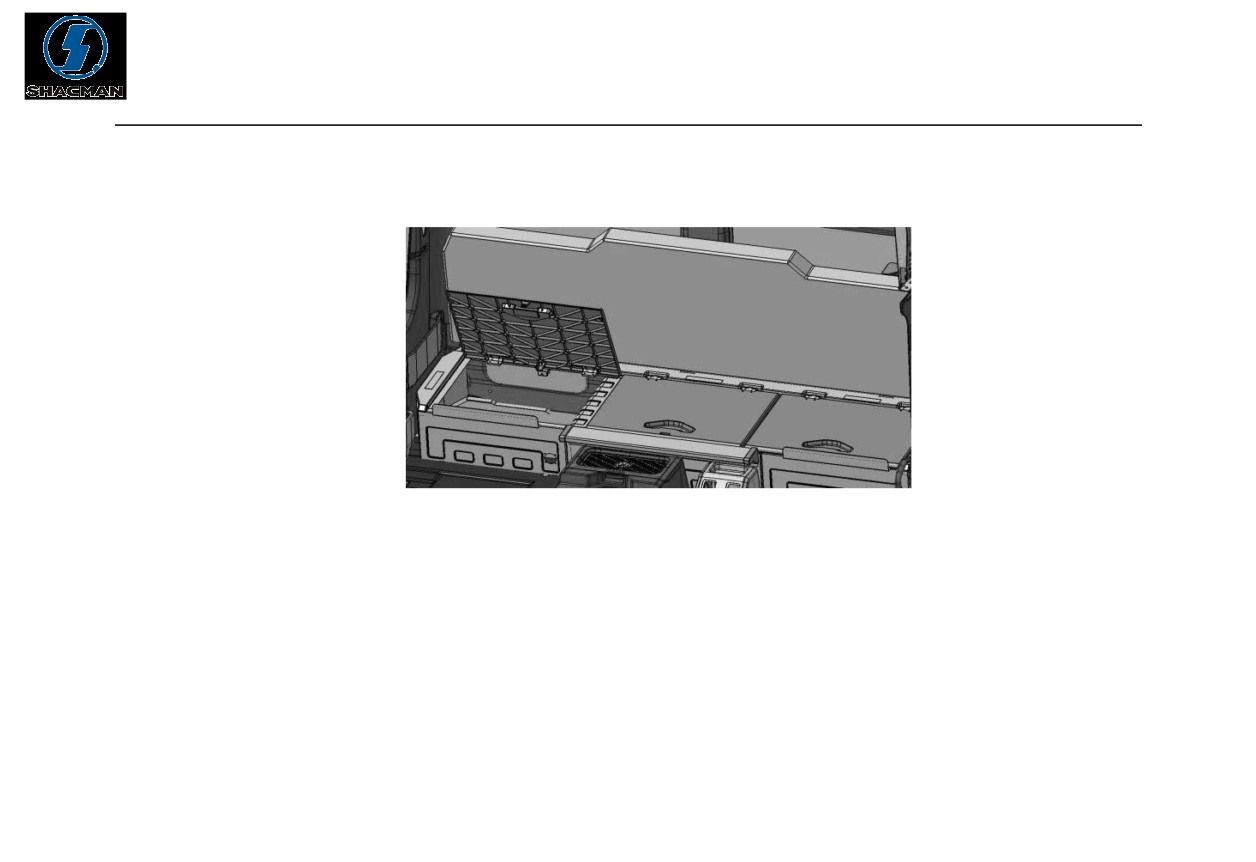

Для подъема нижнего спального места необходимо приподнять его спальную поверхность под необходимым

углом. Под нижним спальным местом расположен отсек для хранения. При необходимости опускания нижнего

спального места, следует сначала приподнять, а затем опустить его спальную поверхность (как указано на рис.).

Схематическое изображение подъема нижнего спального места

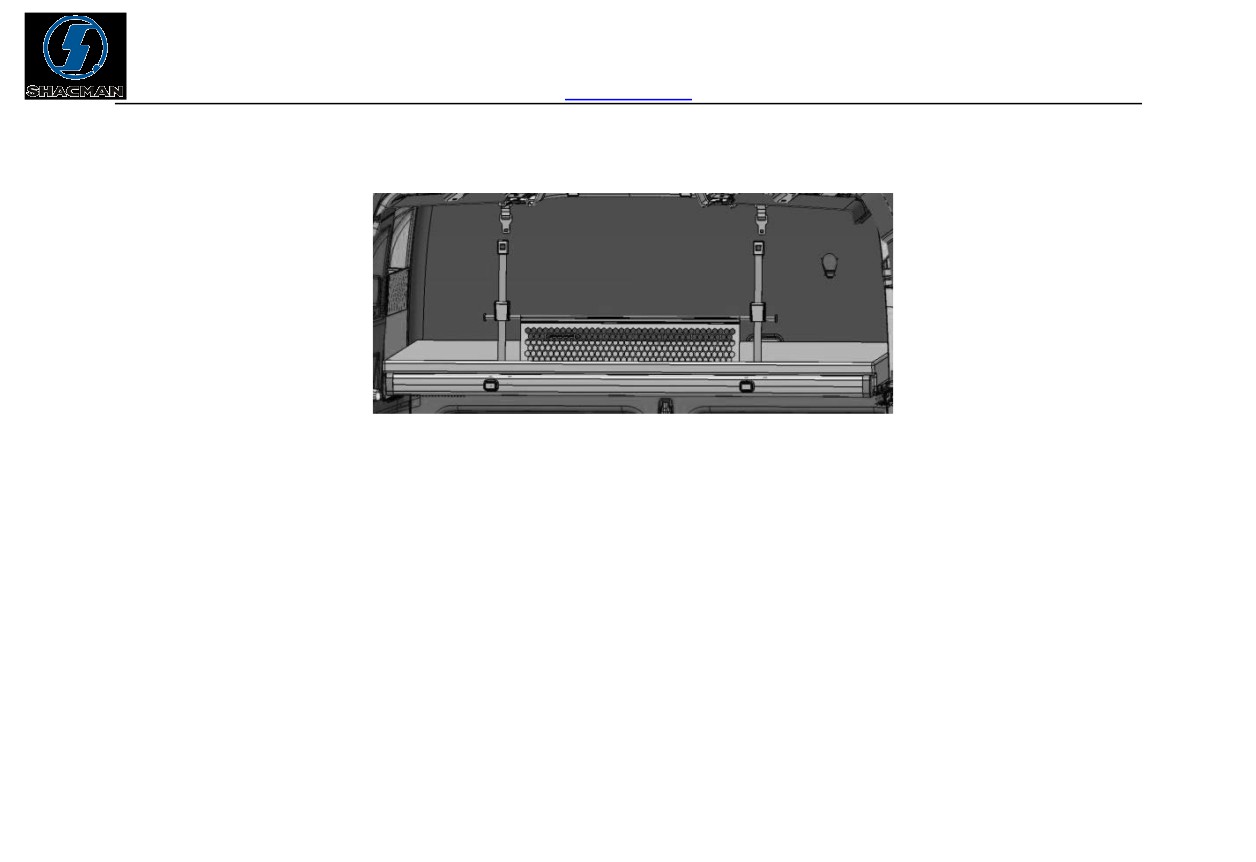

При необходимости разложить верхнее спальное сесть, следует опустить его поверхность вместе с

матрасом в горизонтальное положение. Верхнее спальное место может складываться и раскладываться

при необходимости его использования.

1. Расстегнуть фиксирующее крепление спального места, нажать на кнопку фиксатора спального места.

Одной рукой нажать на кнопку замка крепления ремня спального места, вставить его в специальную

скобу, располагающуюся на потолке кабины. С усилием вставить скобу в замок до щелчка. После того,

как Вы убедитесь, что ремень крепления спального места зафиксирован, разрешается отпустить его.

Порядок фиксации ремней крепления верхнего спального места с обеих сторон одинаковый.

Аналогичным способом зафиксировать ремень крепления спального места с другой стороны.

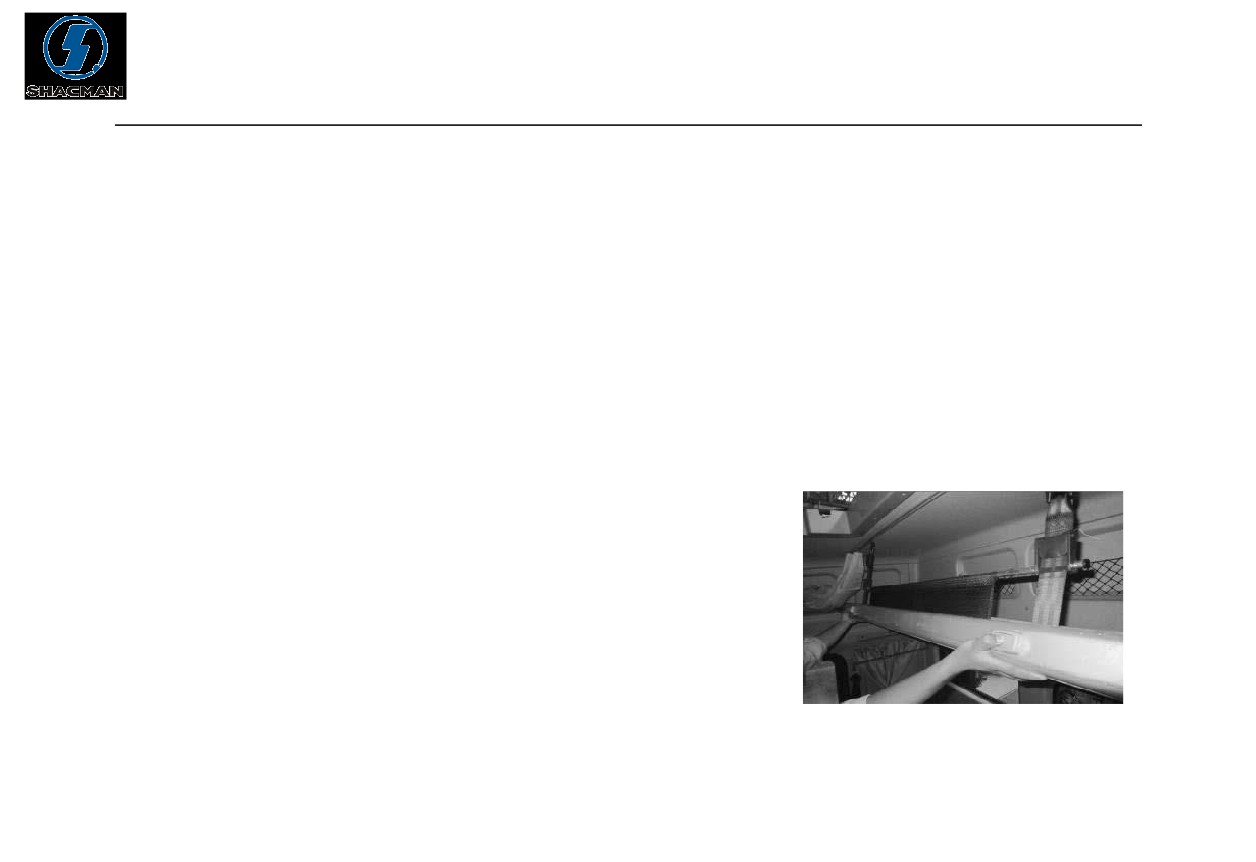

2. После того, как ремни крепления спального места будут зафиксированы с обеих сторон, придерживая

спальное место обеими руками, большими пальцами обеих рук нажать кнопки на боковой поверхности

спального места, поднять на его необходимую высоту. Отпустить

кнопки, ремни крепления автоматически вернутся в механизм

подбора под действием возвратной пружины и зафиксируются.

После того, как Вы убедитесь, что ремни крепления спального места

зафиксированы, разрешается отпустить руки (см. рис.). При

необходимости разложить верхнее спальное место, придерживая

спальное место обеими руками, большими пальцами обеих рук нажать кнопки на боковой поверхности

спального места. Медленно опустить верхнее спальное место до упора, отпустить руки.

При необходимости расстегнуть замки крепления спального места, удерживать скобу крепежного

ремня, с усилием нажать красную кнопку на замке крепления, вытащить скобу, расстегнуть ремень

крепления спального места.

Внимание:

1. В целях обеспечения безопасности, верхнее спальное место разрешено эксплуатировать только после

полной остановки автомобиля. В процессе движения автомобиля запрещено эксплуатировать верхнее

спальное место.

2. Перед началом эксплуатации нового автомобиля, снять с поверхности спального места полиэтиленовую

пленку, во избежание прилипания спального места к панели обшивки кабины.

3. При подъеме на верхнее спальное место, рекомендуется использовать в качестве подножки нижнее

спальное место и кресло.

4. Чтобы обеспечивать чистоту в кабине, верхнее и нижнее спальное место можно протирать влажным

полотенцем.

5. Нижнее спальное место оснащено матрасом со съемным чехлом, при необходимости можно расстегнуть

молнию, снять чехол и постирать его в стиральной машине.

6. При курении избегать падения пепла на поверхность спального места, т.к. это может привести к

возгоранию.

7. Наполнитель матраса спального места изготовлен из полиуретана. Матрас можно мыть водой, однако

после мытья на поверхности могут появиться следы деформации и складки.

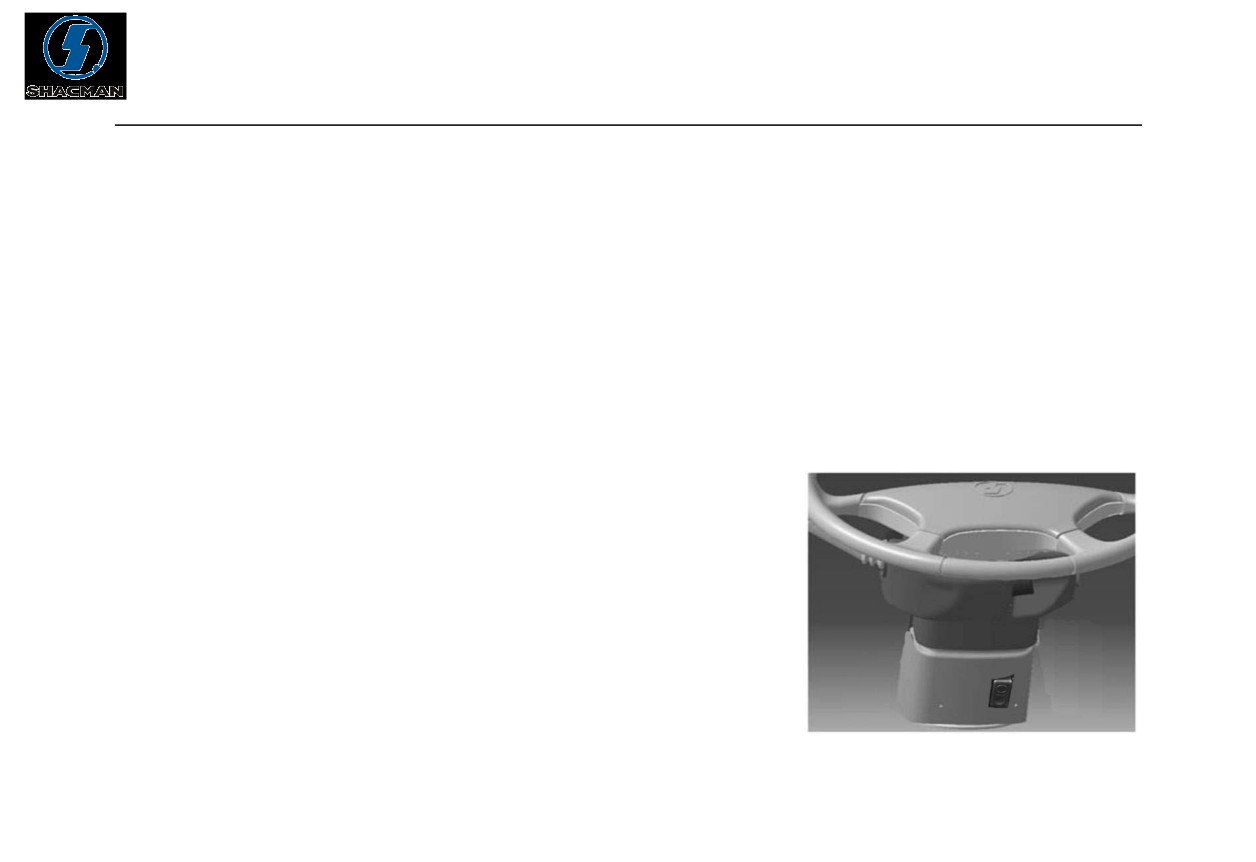

4. Регулировка руля

Осуществлять регулировку руля разрешается только после

полной остановки автомобиля.

Для изменения высоты и угла наклона рулевого колеса: нажать

на нижнюю часть клавиши регулировки руля, отрегулировать

положение руля. После того, как регулировка будет завершена, нажать на верхнюю часть клавиши

регулировки руля, положение руля будет зафиксировано.

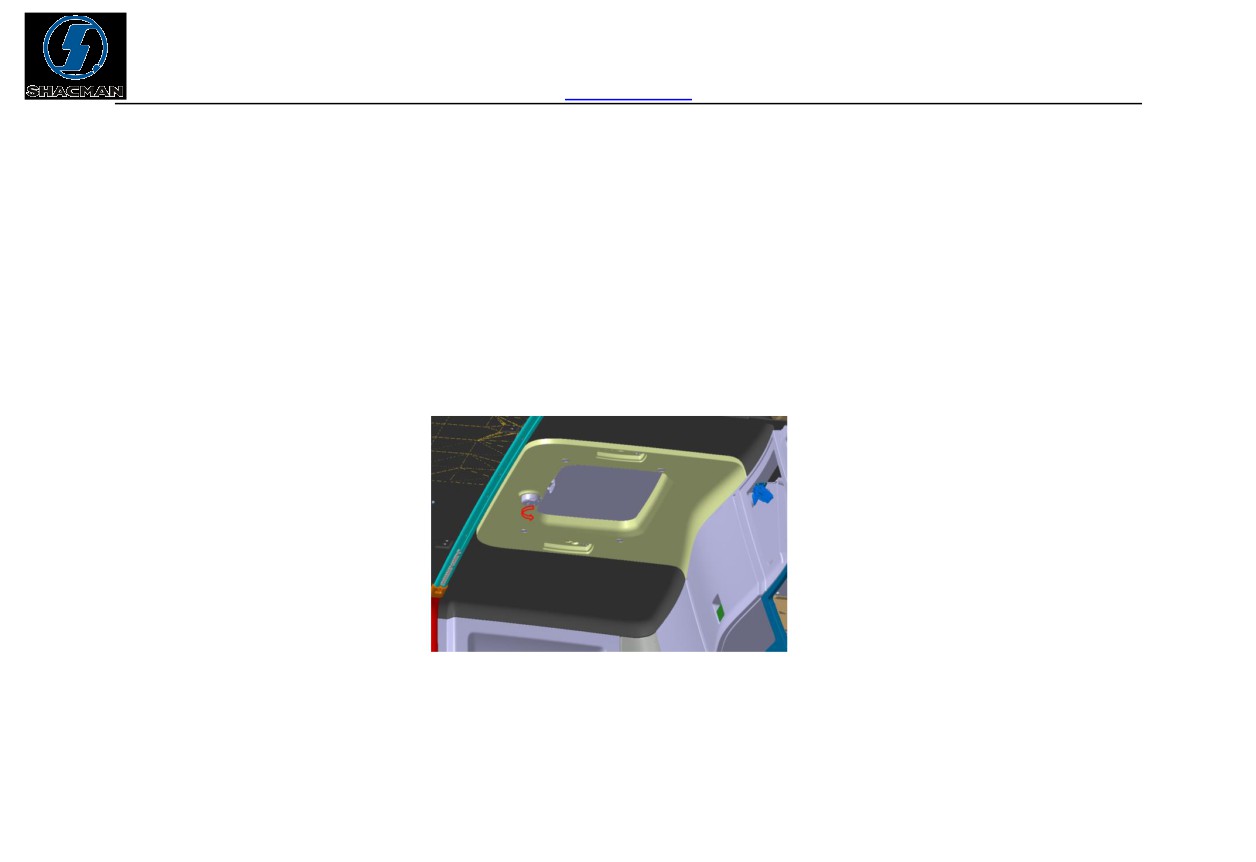

5. Открывание и закрывание люка в крыше кабины

Чтобы открыть люк: повернуть ручку против часовой стрелки, люк в крыше автоматически откроется.

Чтобы закрыть люк: повернуть ручку по часовой стрелке, люк в крыше автоматически закроется.

Антимоскитная сетка открывается и закрывается перемещением ручки по ходу движения автомобиля.

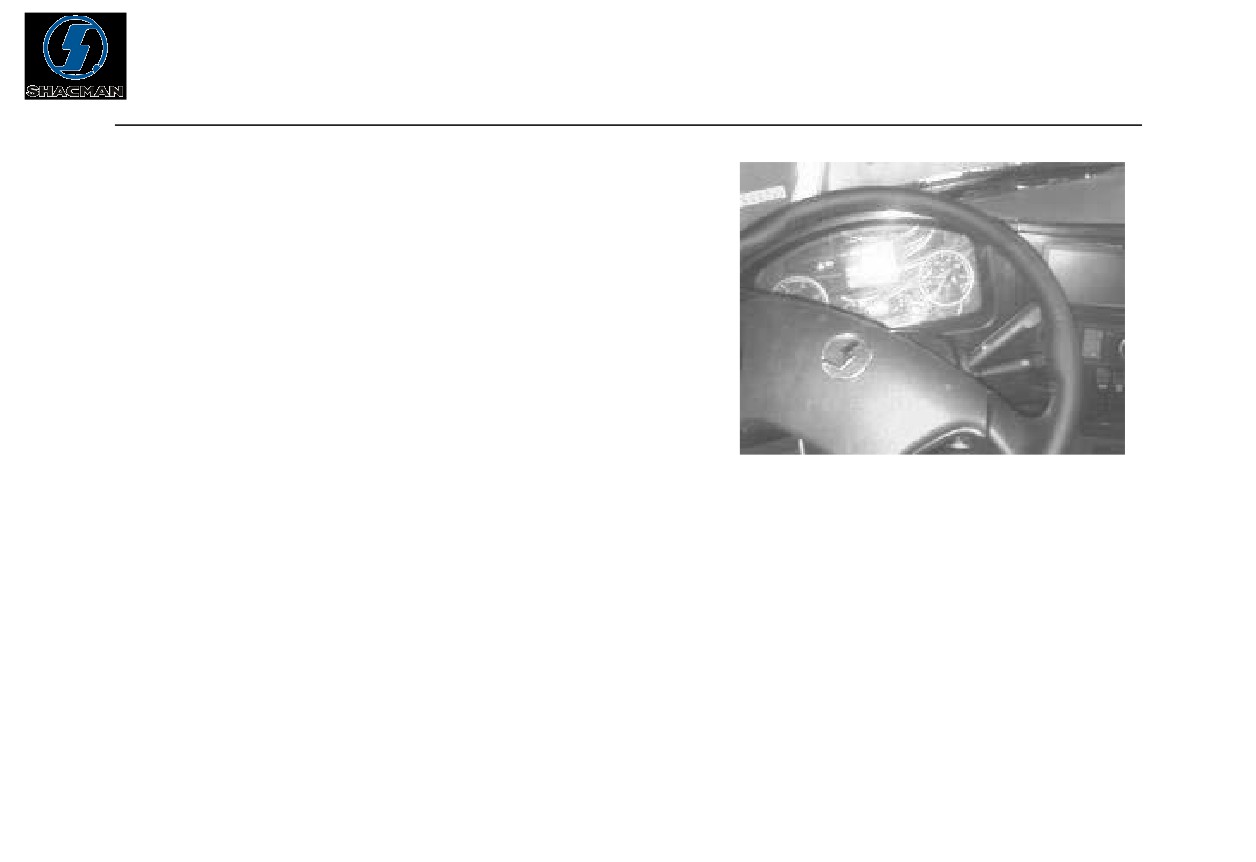

6. Переключатель моторного (горного) тормоза

Переключатель моторного (горного) тормоза установлен

на рулевой колонке, справа. Моторный

(горный) тормоз

включается перемещением данного рычага.

При помощи поглощения кинетической энергии двигателем

происходит вспомогательное торможение автомобиля. При

продолжительном спуске по склону использование

моторного

(горного) тормоза позволяет минимизировать

частоту эксплуатации рабочего тормоза, снизить уровень износа и перегрева шин и тормозных

механизмов, продлить срок службы агрегатов, снизить уровень расхода топлива, повысить безопасность

движения автомобиля.

Максимальная эффективность при эксплуатации моторного (горного) тормоза достигается при движении на

низкой передаче.

7.Управление освещением в кабине

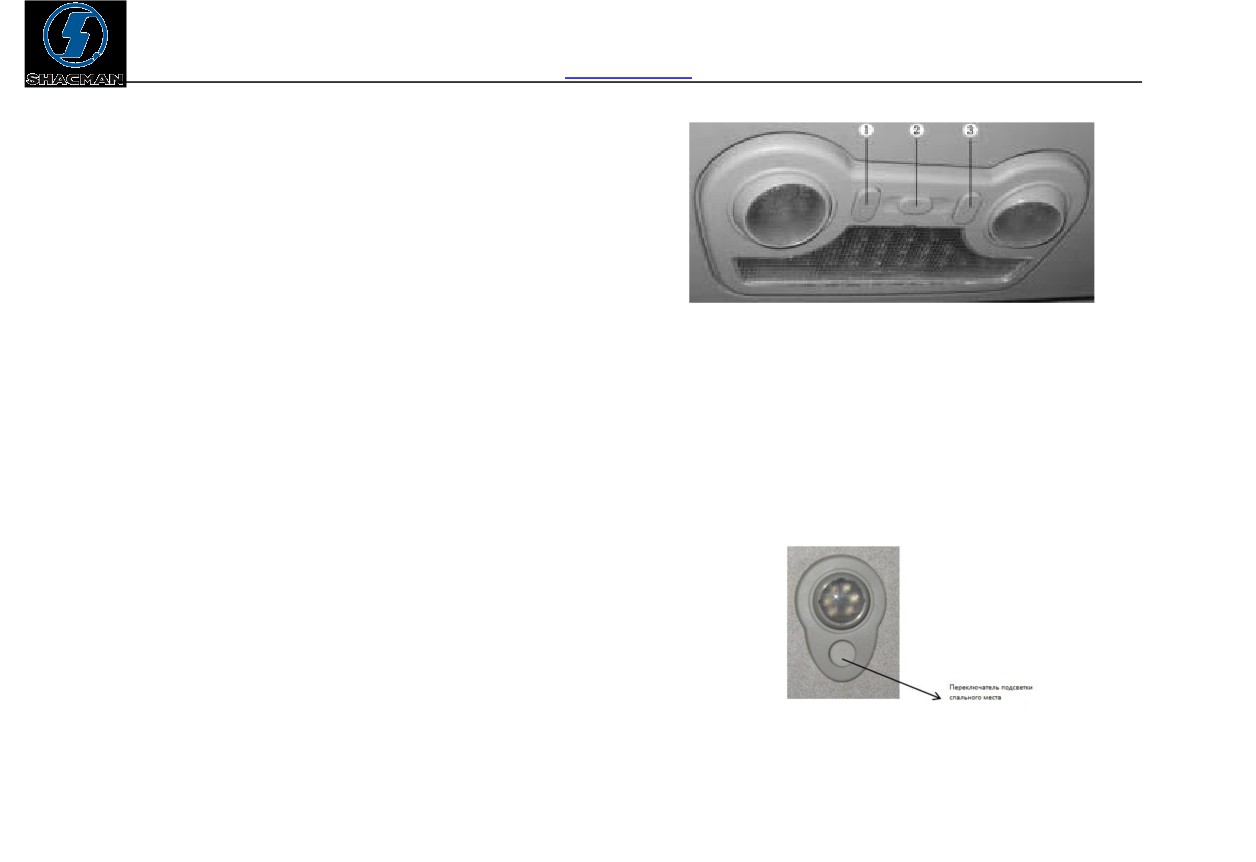

7.1 Лампа для чтения

Переключатель (1) управляет левой ламой для чтения,

переключатель (3) управляет правой ламой для чтения.

При нажатии на переключатель лампа для чтения будет

включена, повторным нажатием на переключатель - выключена.

Переключатель (2) управляет лампой освещения. При перемещении переключателя (2) влево при

открывании дверей кабины лампа освещения будет включаться автоматически, после закрывания дверей

кабины лампа освещения будет автоматически выключаться. При перемещении переключателя (2) вправо

лампа освещения будет включена, при перемещении переключателя в среднее положение - выключена.

7.2 Подсветка спального места

При нажатии на переключатель подсветка спального места будет

включена, повторным нажатием на переключатель - выключена.

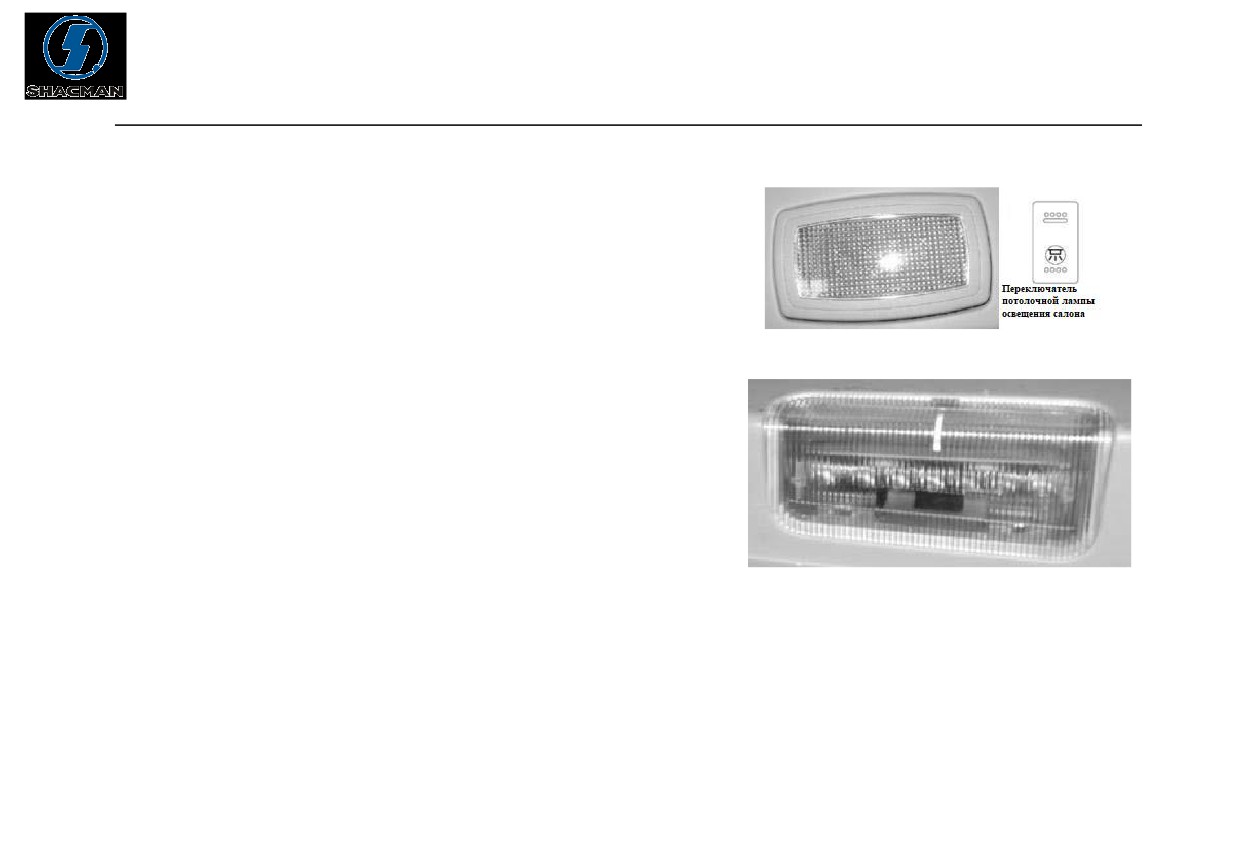

7.3 Потолочная лампа освещения салона

Потолочная лампа освещения салона управляется отдельным

переключателем, который установлен на панели отсека для

хранения над головой водителя.

При нажатии на переключатель потолочная лампа будет

включена, повторным нажатием на переключатель -

выключена.

7.4 Подсветка подножки

При открывании дверей подсветка подножки включится

автоматически, при закрывании - выключится.

8. Бачок омывателя лобового стекла

Заливное отверстие бачка омывателя лобового стекла

расположено внизу справа под капотом (как указано на

рисунке стрелкой). Чтобы залить омывающую жидкость

следует предварительно открыть капот.

Внимание:

(1)

Следует использовать стеклоомывающую жидкость.

Запрещено заливать в бачок воду.

（2）При эксплуатации автомобиля в районах с холодным климатом следует выбирать стеклоомывающую

жидкость, пригодную для низких температур окружающей среды.

Избегать работы щеток стеклоочистителей на сухой поверхности лобового стекла.
