SHACMAN X3000 (Евро - V). Инструкция по эксплуатации - часть 1
Заявление:
Компания SHAANXI AUTOMOBILE GROUP CO., LTD не несет ответственности за надежность,
безопасность и пригодность к эксплуатации автомобилей в нижеперечисленных случаях:
1. Если данные, указанные на заводской табличке автомобиля, не соответствуют техническим
характеристикам, заявленным в сертификате соответствия ТС или шасси. А также если в данные на
заводской табличке автомобиля были внесены какие-либо изменения.
2. Если пользователь не соблюдает правила эксплуатации и управления ТС, регламентированные данным
руководством.
3. Если пользователь не обращается на СТО для проведения регулярного ТО, регламентированного
требованиями данного руководства (включая ТО в период обкатки и ТО при прохождении установленного
пробега).
4. При нарушении рекомендаций, выданных нашей компанией, относительно применяемых ГСМ,
1
охлаждающей жидкости, воздушных и масляных фильтров.
5. Если при возникновении неисправностей в гарантийный период пользователь без предварительного
согласования с центром сервисного обслуживания клиентов SHAANXI AUTOMOBILE GROUP CO.,
LTD самовольно произвел ремонт ТС.
6.При возникновении неисправностей вследствие несанкционированного внесения изменений в
оригинальную конструкцию автомобиля, переоборудования ТС, оснащения дополнительным
оборудованием или замены узлов и деталей. Например, увеличение объема кузова, укрепление рамы,
увеличение толщины и количества листов рессоры, увеличение слойности и размера шин и т.д.
7. При возникновении неисправностей по причине того, что в процессе проведения ремонта были
несанкционированно использованы неоригинальные комплектующие.
8. Если при выявлении неисправностей или скрытых дефектов автомобиля водитель продолжил
движение, своевременно не предприняв мер по их устранению, что привело к усугублению
неисправностей и выходу из строя соответствующих узлов автомобиля.
2
9. Если после ДТП владелец ТС самовольно принял решение по урегулированию ситуации без
участия ГИБДД, страховой компании и прочих соответствующих органов.
10. При эксплуатации автомобиля в условиях перегруза.
11. При возникновении дефектов кузова автомобиля вследствие воздействия внешних факторов
(ударов, возгорания, царапин и других причин, не связанных с качеством продукции).
12. При возникновении повреждений автомобиля по причине стихийных бедствий. Например,
наводнения, ударов молнии, ураганов, града и других форс-мажорных обстоятельств.
13. При возникновении шумов, вибрации, износа, старения и прочих явлений в пределах допустимой
нормы.
14. При возникновении простоев и убытка по причине воспрепятствования или отказа от проведения
проверки технического состояния или экспертизы автомобиля на СТО.
15. После истечения гарантийного срока ТС.
3
16. За проведение ремонтных работ, не связанных с качеством материалов, конструктивных
особенностей автомобиля или производственных дефектов.
Предупреждение:
Перед началом эксплуатации автомобиля внимательно прочитайте данное руководство по эксплуатации.
Следует хранить руководство надлежащим образом, чтобы при необходимости в любое время иметь
возможность обратиться к нему.
4
Предисловие
Благодарим Вас за приобретение и использование автомобиля SHACMAN серии X3000. Нашей
общей целью является получение максимальной эффективности от эксплуатации автомобилей, что в
значительной степени зависит от уровня владения технической информацией о ТС, а также проведения
тщательного и полноценного технического обслуживания. Мы искренне надеемся, что перед началом
эксплуатации автомобиля Вы прочитаете данное руководство и будет соблюдать порядок эксплуатации,
описанный в данном руководстве.
Следует отметить, что в целях удовлетворения потребностей пользователей автомобилей,
SHAANXI AUTOMOBILE GROUP CO., LTD постоянно вносит изменения и усовершенствования в
свою продукцию. Компания оставляет за собой право вносить изменения в конструкцию и технические
характеристики продукции. В связи с этим, все иллюстрации и описание, изложенное в данном
руководстве, действительны на момент публикации. Конструкции и технические характеристики
продукции могут быть изменены без предварительного уведомления покупателя, за что наша компания
приносит свои извинения.
Данное руководство по эксплуатации идет в комплекте с автомобилем. Руководство должно храниться
5
и использоваться вместе с автомобилем.
При необходимости получения консультаций по вопросам гарантийного обслуживания,
приобретения запасных частей и другим вопросам, просим Вас связаться с центром поддержки
клиентов компании SHAANXI AUTOMOBILE GROUP CO., LTD.
SHAANXI AUTOMOBILE GROUP CO., LTD оставляет за собой авторские права на данное
руководство по эксплуатации. Без предварительного разрешения компании запрещается
перепечатывать и публиковать данное руководство. В соответствии с действующим законодательством,
SHAANXI AUTOMOBILE GROUP CO., LTD оставляет за собой авторские и прочие права, включая
право на внесение изменений, а также право окончательного толкования данного руководства по
эксплуатации.
ОГЛАВЛЕНИЕ
I. МАРКИРОВКА АВТОМОБИЛЯ
10
II. ЭКСПЛУАТАЦИЯ АВТОМОБИЛЯ
24
1. Кабина автомобиля. Обзор элементов управления
24
2. Подготовительные работы перед началом движения
123
3. Открывание капота
153
4. Начало движения и переключение передач
156
5. Тормозная система
204
6. Эксплуатация полуприцепа
237
7. Буксировка автомобиля
243
8. Техническое обслуживание колес
246
9. Эксплуатация механизма подъема запасного колеса
251
10. Операции по опрокидыванию кабины
253
7
11. Снятие и установка бокового защитного устройства автомобиля
257
12. Обкатка автомобиля
262
13. Электронная система управления двигателем
264
14. Пневмоподвеска
302
III. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ
318
1. Уровни планового технического обслуживания
318
2. Периодичность проведения планового ТО
319
3. Периодичность замены масел агрегатов
319
4. Перечень пунктов планового ТО
328
5. Рекомендуемые ГСМ и их объемы
343
IV. ТАБЛИЦА «ПЕРЕЧЕНЬ ЛАМПОЧЕКª
414
V. СХЕМА КАНАЛОВ ТОРМОЗНОЙ СИСТЕМЫ
422
VI. ДАВЛЕНИЕ В ШИНАХ
425
VII. ДОПУСТИМАЯ ПОЛНАЯ МАССА И НАГРУЗКА НА ОСЬ, КГ
428
VIII. ПРИЛОЖЕНИЕ
430
8
Приложение 1: Таблица моментов затяжки
430
IX. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
440
X. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УТИЛИЗАЦИИ АВТОМОБИЛЯ
456
XI. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ
ЗОН/КАМЕРЫ ЗАДНЕГО ВИДА
458
9
I. МАРКИРОВКА АВТОМОБИЛЯ
При обращении в сервисный центр, при подаче рекламационных обращений и заказе запасных
частей, пользователь должен предоставить достоверную и полную информацию о маркировке
автомобиля. Следует указать нижеперечисленные данные:
Модель автомобиля:_______________________
Идентификационный номер автомобиля (VIN):__________________
Номер двигателя:_____________________
Дата выпуска:_________________________
10
1. Модель автомобиля

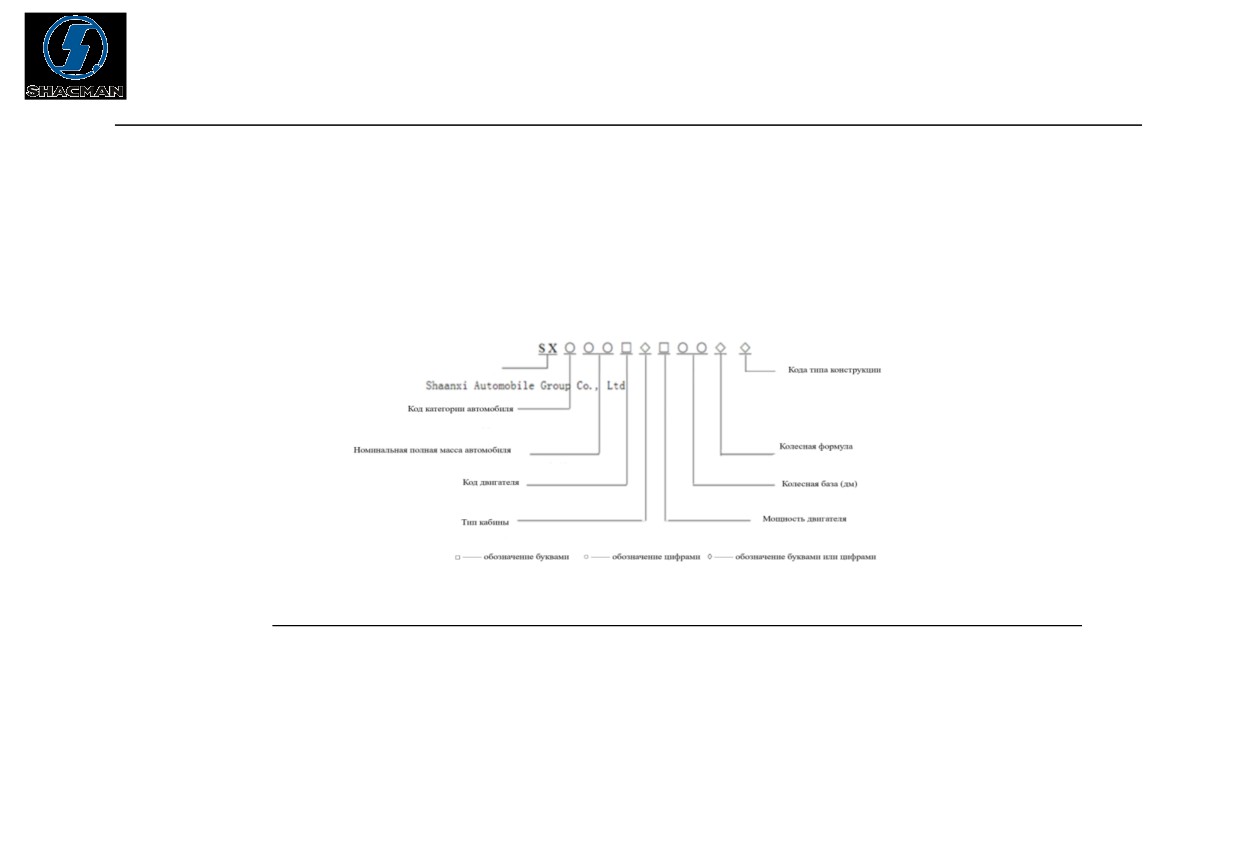

1.Обозначение модели автомобиля
Например: SX42564T324
11

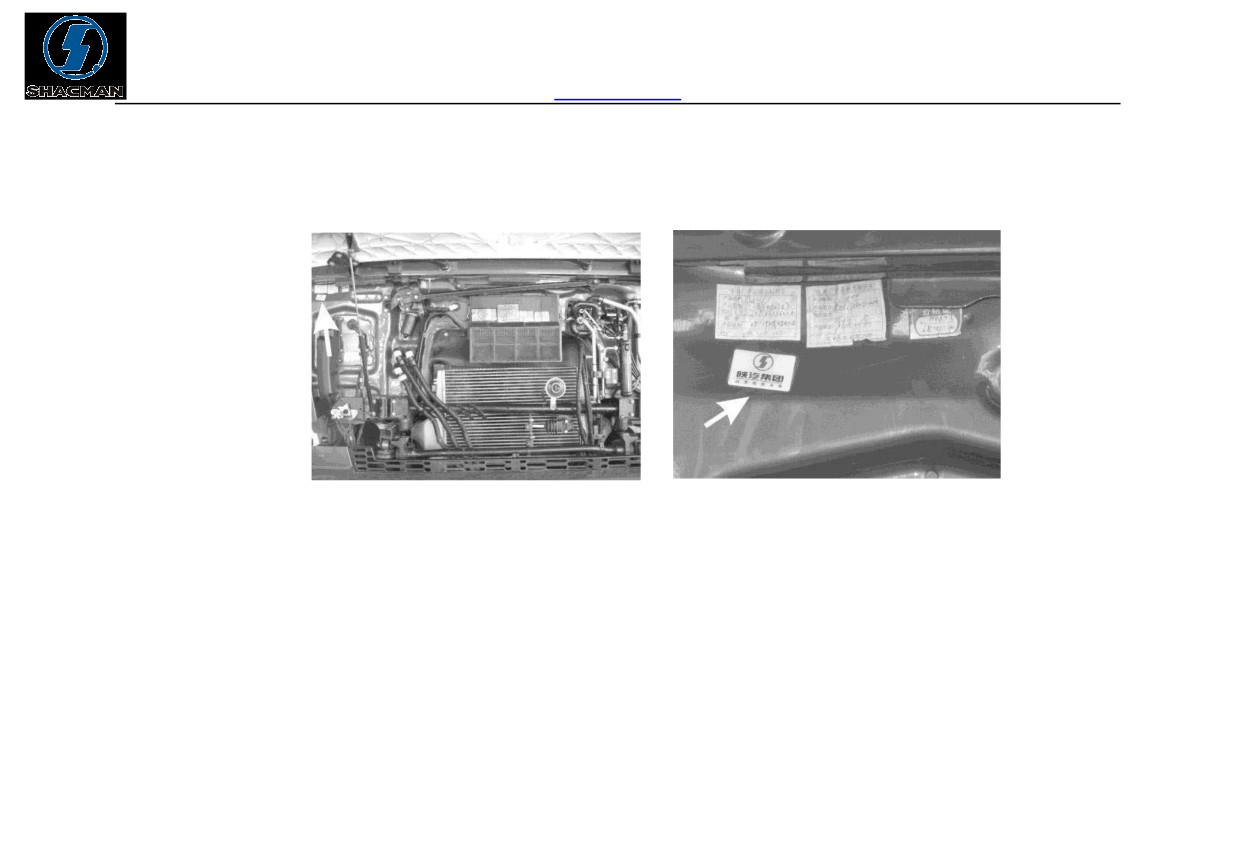

2. Расположение заводской таблички автомобиля

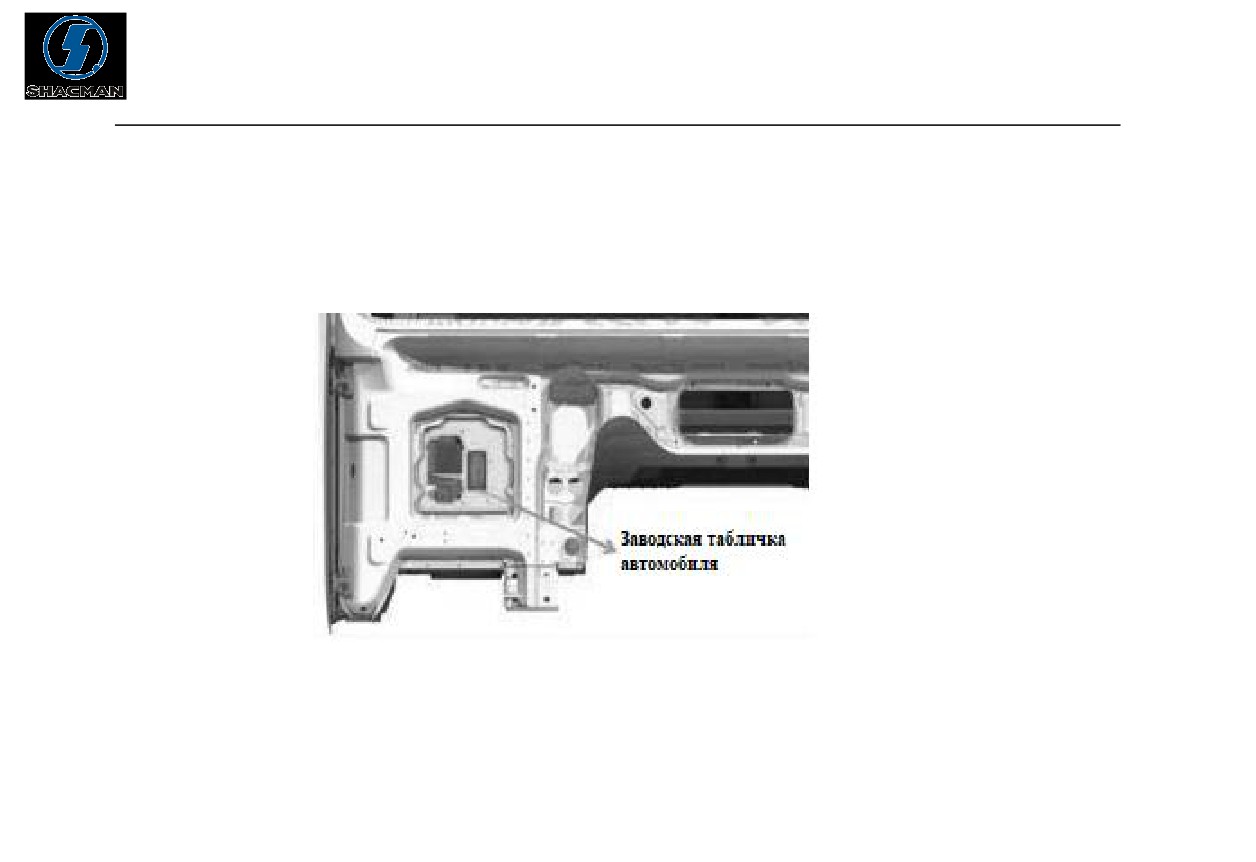

Расположение №1: заводская табличка расположена в передней части автомобиля, в левом верхнем углу
(под капотом).
12
Расположение № 2: расположение RFID-маркировка на автомобилях SHACMAN.
Внимание:
RFID-маркировка снабжена микрочипом, на который записана подробная информация о ТС и его
идентификационном номере (VIN). Информация о ТС может быть получена в любое время путем
сканирования бирки при помощи портативных считывающих устройств с функцией GPS и GPRS. Просим
Вас обеспечивать сохранность RFID-маркировки автомобиля, в противном случае ответственность за
неисправность RFID-маркировки будет возложена на Вас.
13

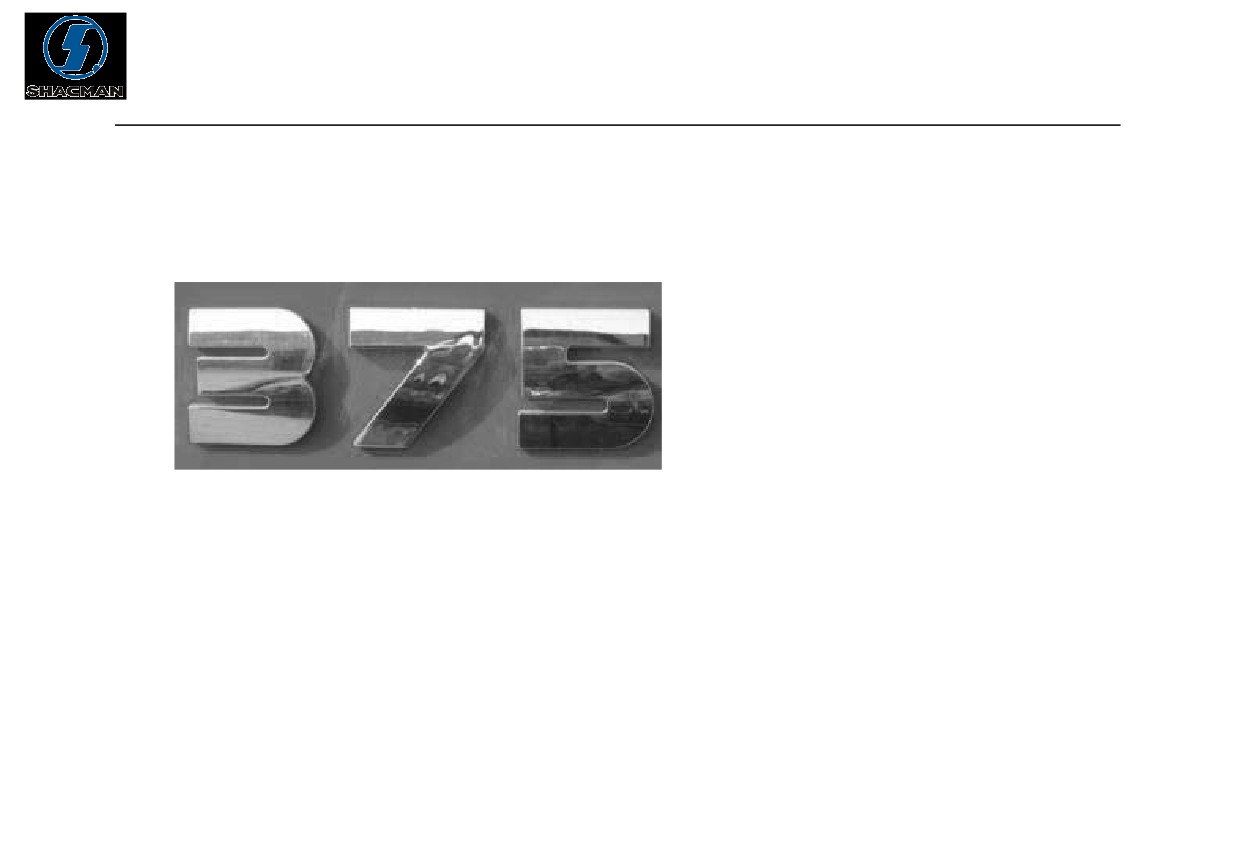

Товарный знак автомобиля
Товарный знак «375ª располагается с обеих сторон кабины автомобиля.
14
3. Пневмоамортизатор кабины
В целях повышения характеристик комфортабельности, кабины
тягачей и бортовых автомобилей оснащаются пневмоамортизаторами,
жесткость которых регулируется в соответствии с индивидуальными
потребностями пользователя. Кабины самосвалов и спецавтотехники
оснащаются гидравлическими амортизаторами без возможности
регулировки.
Регулировка пневмоамортизатора кабины производится нижеследующим способом:

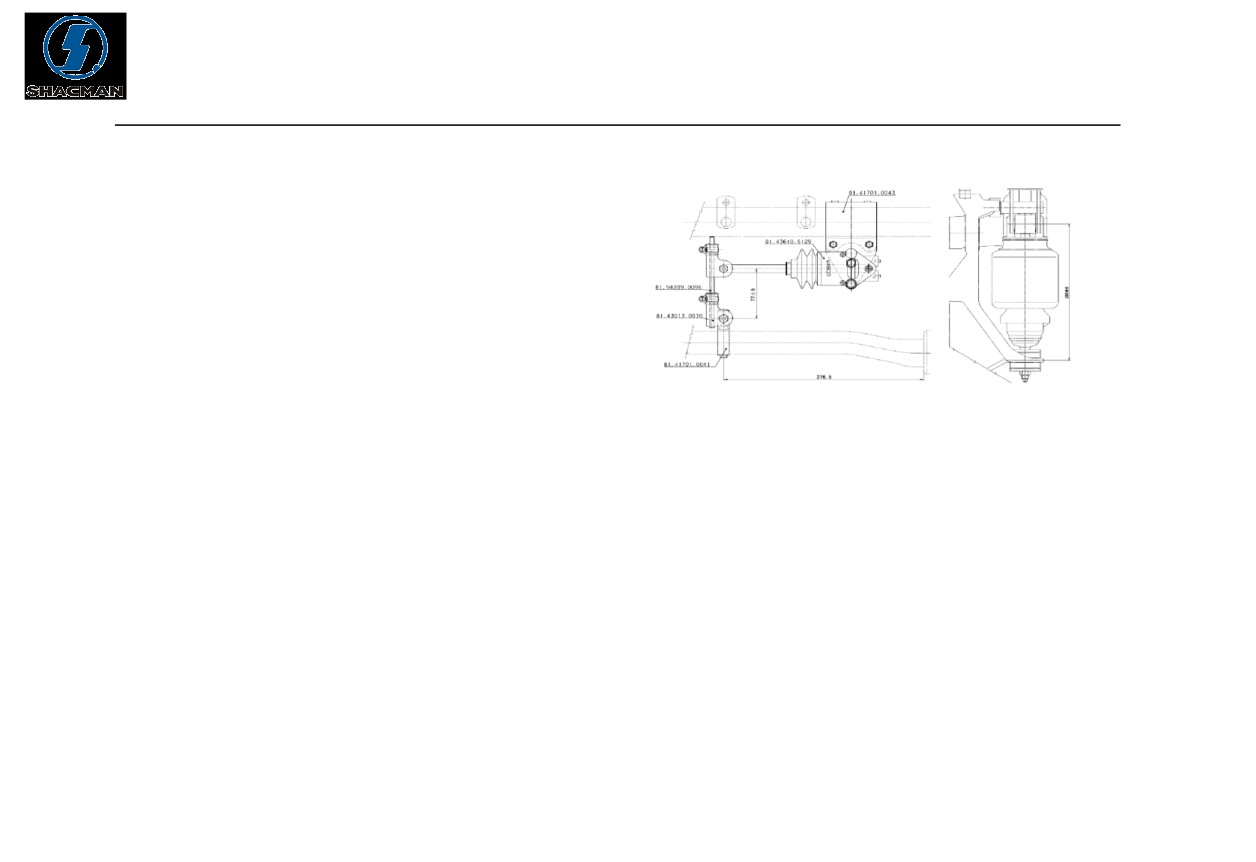

1) Клапан регулировки высоты передней подвески
Регулировка клапана высоты осуществляется в соответствии с параметрами, указанными на
рисунке, составляет 77±5. Следует обеспечить, чтобы установочное расстояние пневморессоры
составляло 290±5 (рассчитывается исходя из учета расстояния между верхним и нижним центром
установочного отверстия).
15
2) Клапан регулировки высоты задней подвески
Регулировка
клапана
высоты
осуществляется в соответствии с параметрами,
указанными на рисунке, составляет
311±5.
Следует обеспечить, чтобы установочное
расстояние пневморессоры составляло
270±5
(рассчитывается исходя из учета расстояния
между верхней установочной точкой пневморессоры и соединительным отверстием на конце рычага
управления клапаном регулировки высоты).
Внимание:
1. Для нормальной работы пневмоподушки необходимо поддерживать установленное давление в
ресивере.
2. Пользователь может осуществлять регулировку в соответствии с фактической ситуацией, однако
параметры не должны превышать установленных величин.
16
2. Заводская табличка двигателя и маркировка на блоке цилиндров

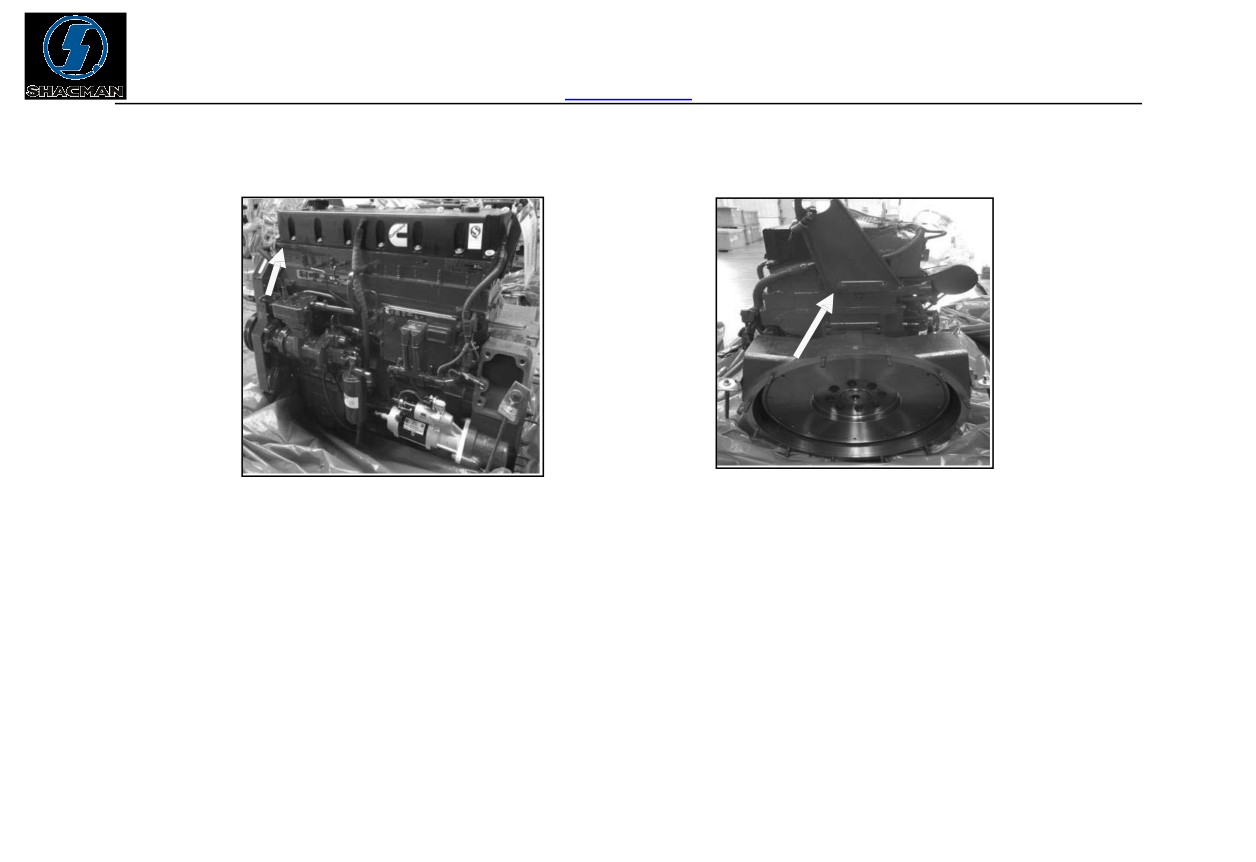

Расположение заводской таблички двигателя ISM
Расположение маркировки на блоке цилиндров двигателя ISM
17

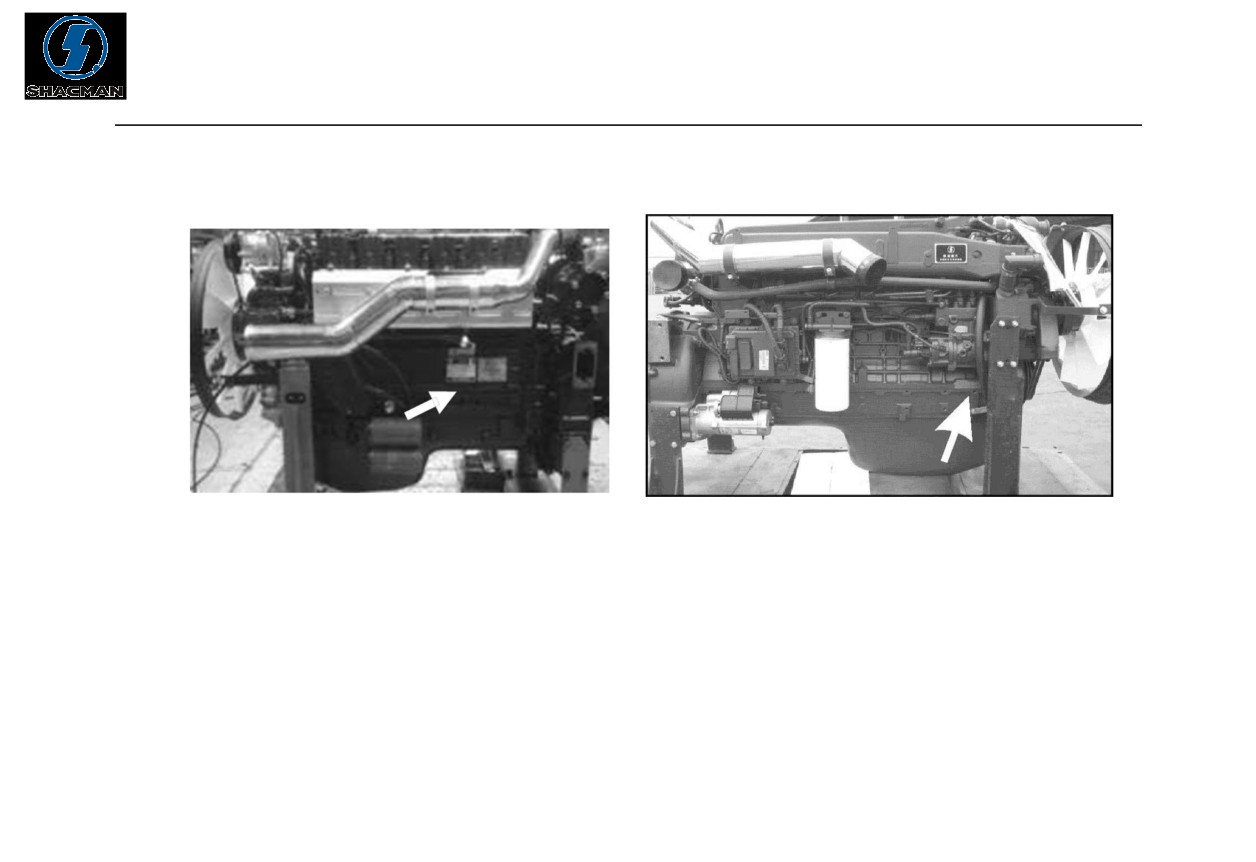

Расположение заводской таблички двигателя WP10
Расположение маркировки на блоке цилиндров двигателя WP10
18

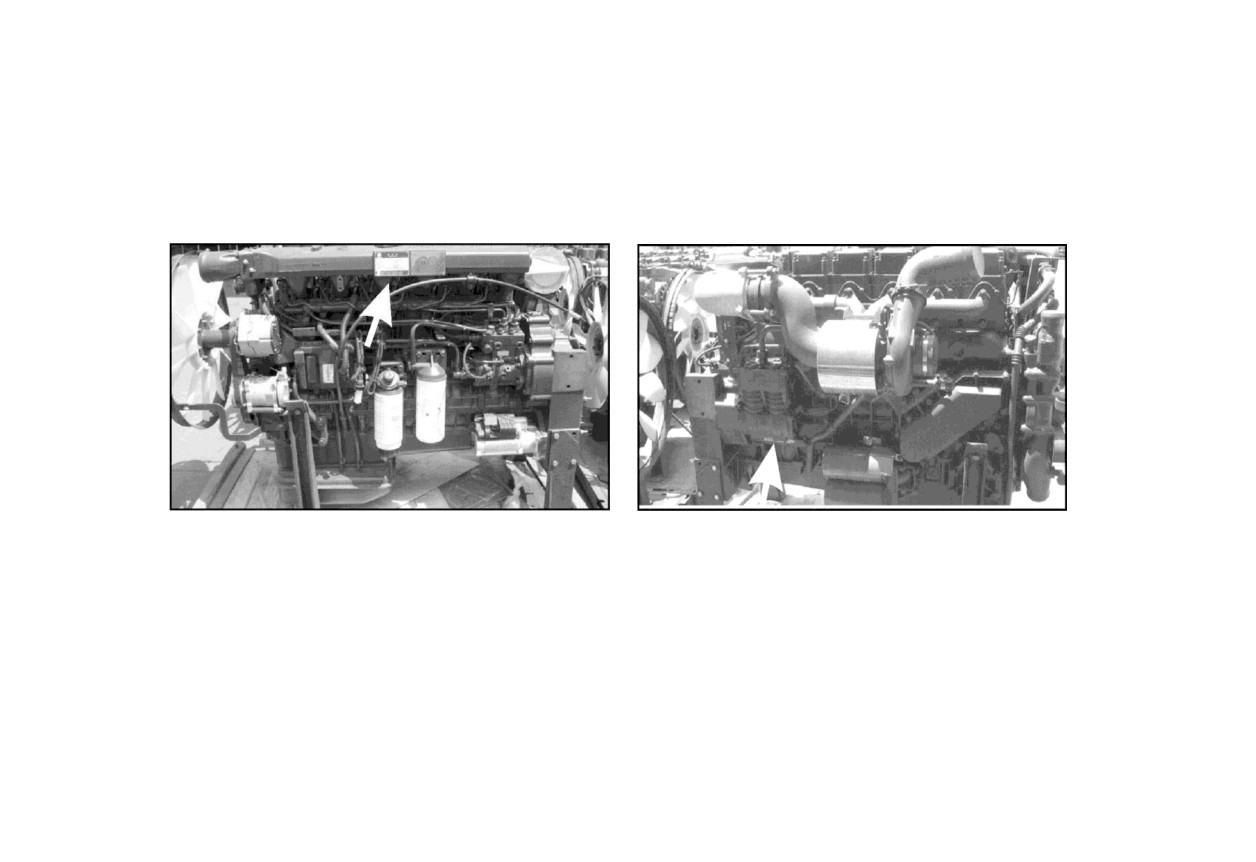

Расположение заводской таблички двигателя WP12
Расположение маркировки на блоке цилиндров двигателя WP12
19

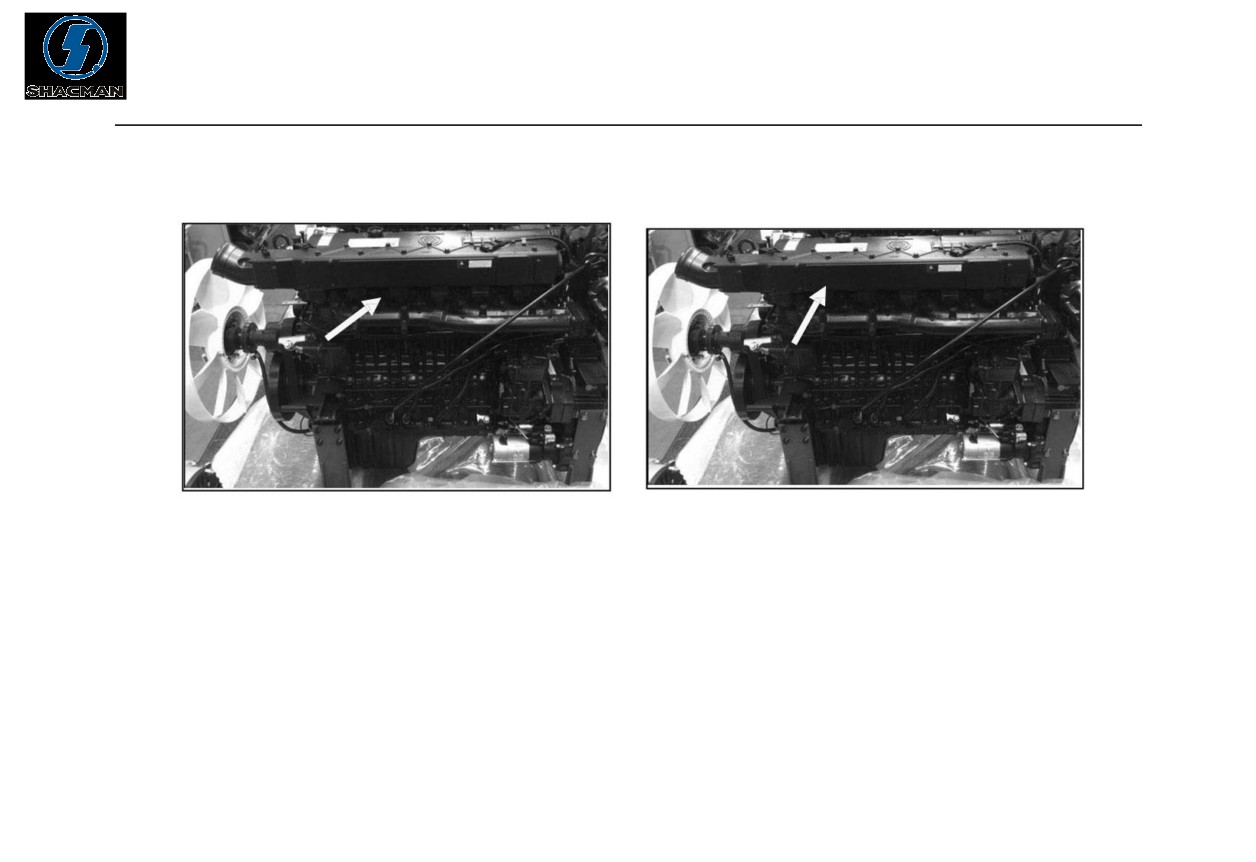

Расположение заводской таблички двигателя WP7
Расположение маркировки на блоке цилиндров двигателя WP7
20
