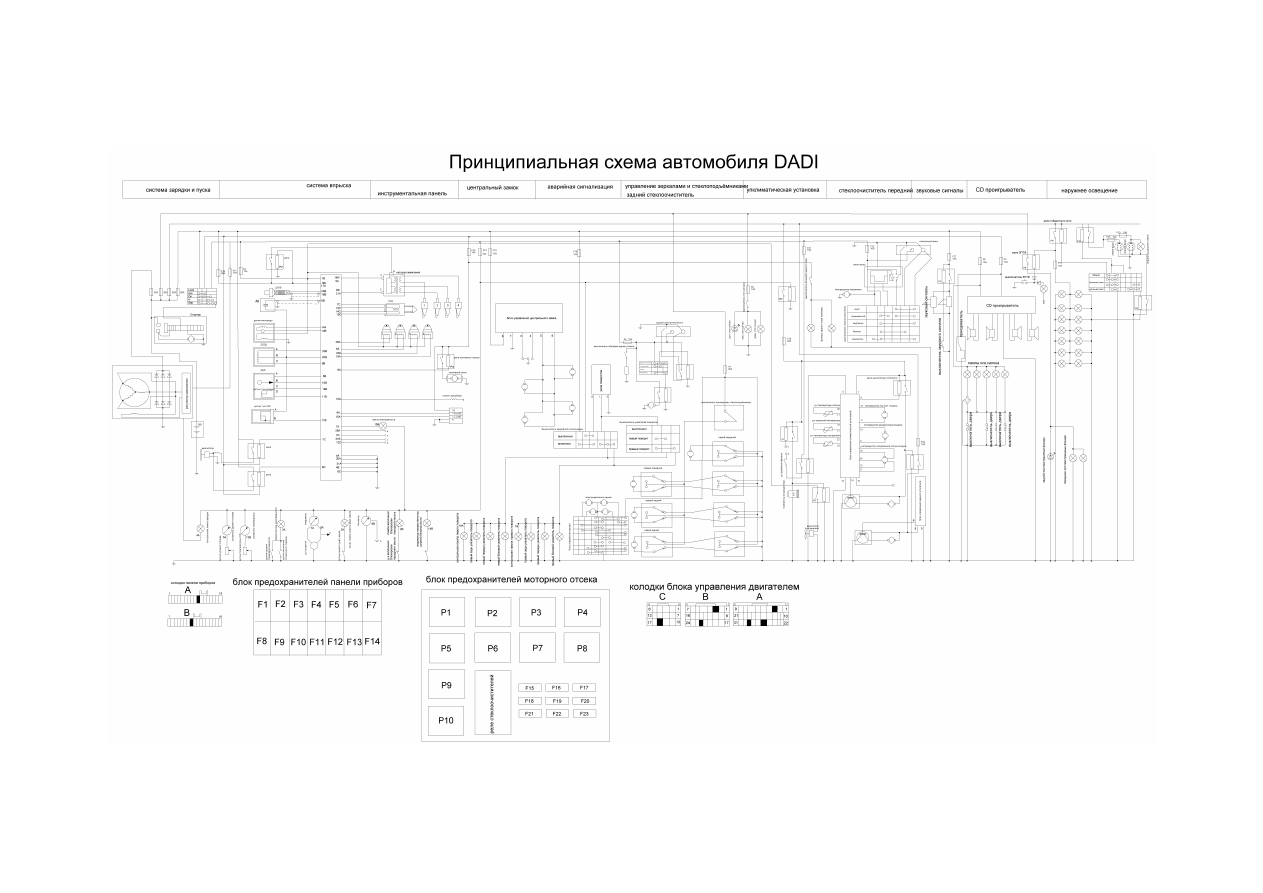

ДВЕРИ



РАЗБОРКА ПЕРЕДНЕЙ ДВЕРИ



Вытащите  резинку  из  ручки
подлокотника передней двери
и

выверните

два

самонарезающих

винта,

находящихся

под

ней.

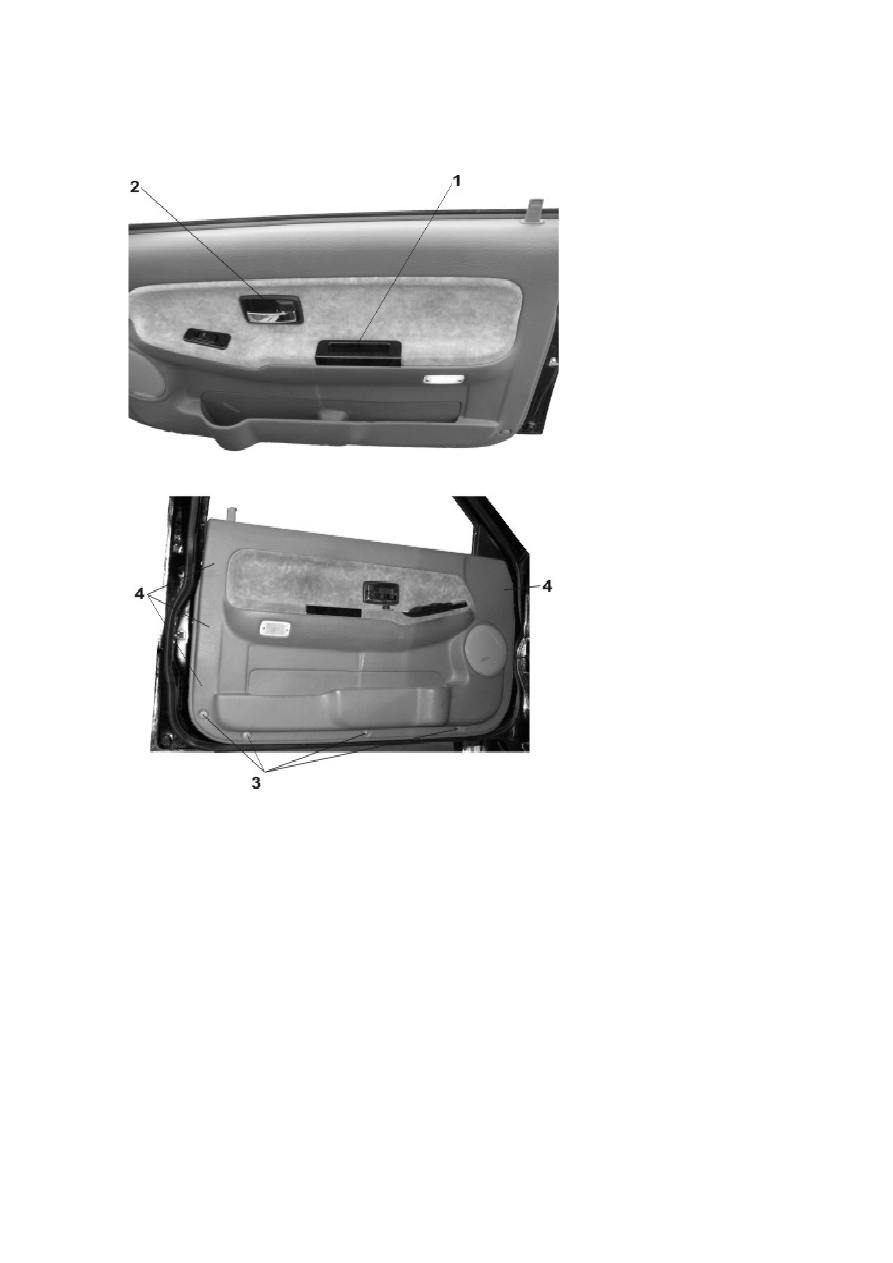

Снимите  ручку  подлокотника
1 (см.  рисунок).  Выверните
самонарезающий

винт

из

ручки

открывания

замка

передней  двери 2. Снимите
облицовку

ручки

замка

передней  двери.  Снимите
декоративные  заглушки 3 и
выверните  самонарезающие
винты,

находящиеся

под

ними.  С  помощью  отвертки
снимите  заглушку  отверстия
крепления  бокового    зеркала
заднего  вида.  Аккуратно  с
помощью

отвертки,

преодолевая  сопротивление
пластмассовых держателей 4,
отсоедините  их  поочередно.
Отсоедините  электрические
разъемы

выключателей

стеклоподъемников,

акустической

системы

и

плафона

освещения.

Возьмите  внутреннею  панель
передней

двери

снизу,

потяните  на себя и вверх. Снимите внутреннюю панель передней двери. Сборка
производится  в обратной последовательности.






-------------------------------------------------------------------------------------------------------------------------------------------------------------



СНЯТИЕ И УСТАНОВКА СТЕКЛОПОДЪЕМНИКА ПЕРЕДНЕЙ ДВЕРИ





Для

снятия

стеклоподъемника  с  каркаса  двери,
необходимо  открутить  два  винта,
крепящих

присоединительную

планку  стеклоподъемника  к  обойме
стекла,  а  также  гайки 1 (см.  рис.).
Установка производится в обратной
последовательности.


















РАЗБОРКА ЗАДНЕЙ ДВЕРИ



Вытащите  резинку  из  ручки
подлокотника  задней  двери  и
выверните

два

самонарезающих

винта,

находящихся

под

ней.

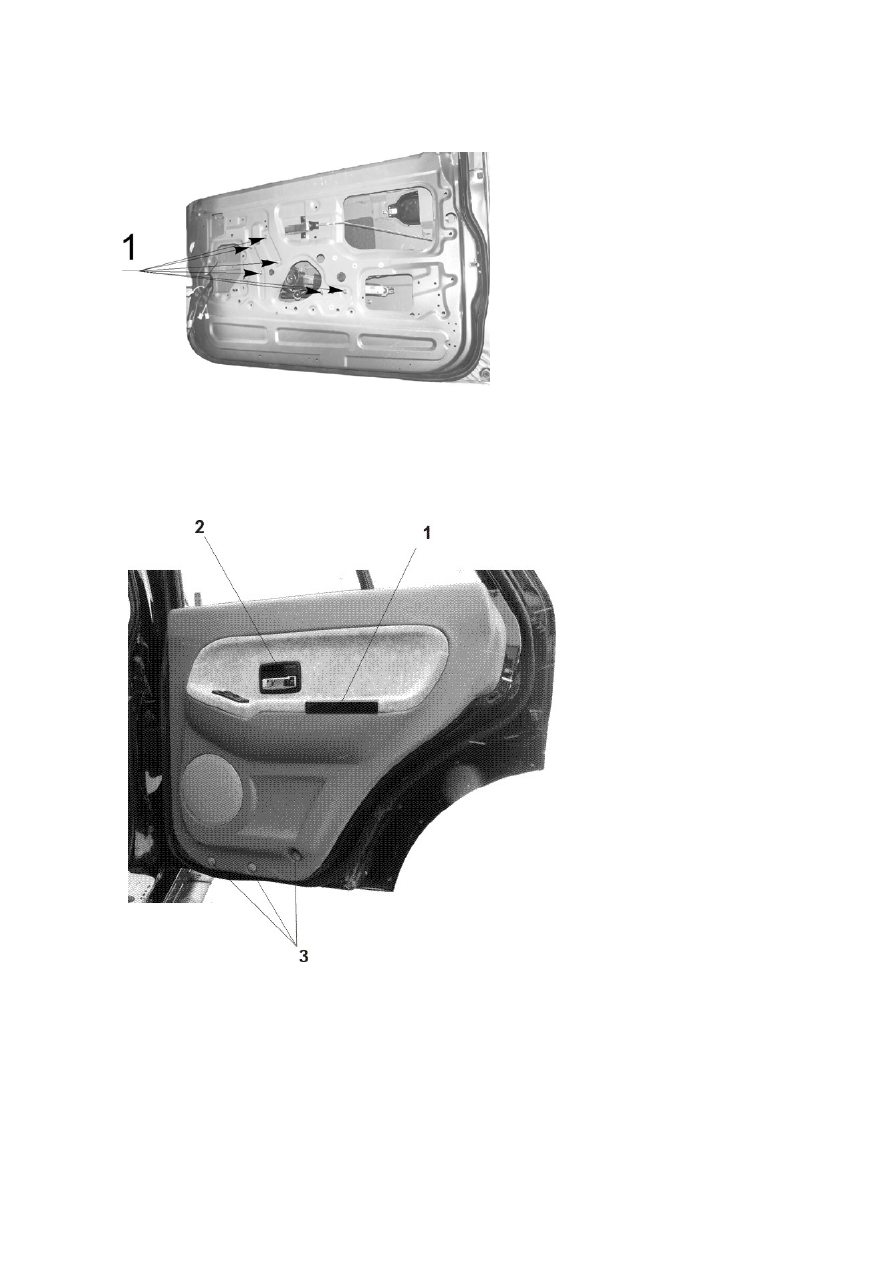

Снимите ручку подлокотника 1
(см.

рисунок).

Выверните

самонарезающий

винт

из

ручки

открывания

замка

задней  двери 2. Снимите
облицовку ручки замка задней
двери. Снимите декоративные
заглушки 3 и  выверните
самонарезающие

винты,

находящиеся

под

ними.

Аккуратно

с

помощью

отвертки,

преодолевая

сопротивление

пластмассовых  держателей,
отсоедините  их  поочередно.
Отсоедините

электрические

разъемы

выключателя

стеклоподъемника и акустической системы. Возьмите внутреннею панель задней
двери  снизу,  потяните    на  себя  и  вверх.  Снимите  внутреннюю  панель  задней
двери. Сборка производится  в обратной последовательности.









-------------------------------------------------------------------------------------------------------------------------------------------------------------

СНЯТИЕ И УСТАНОВКА СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ДВЕРИ

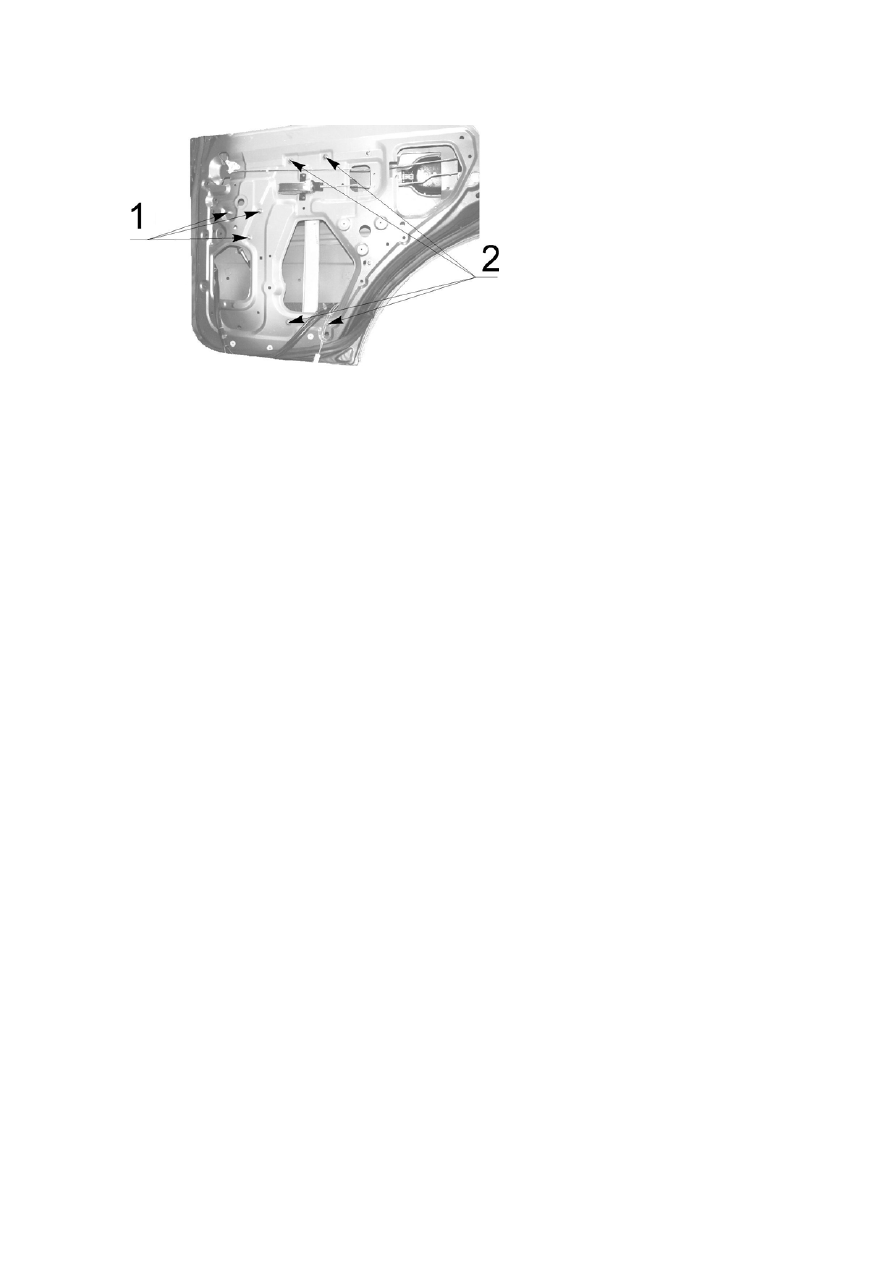

Для снятия стеклоподъемника с
каркаса двери, необходимо
открутить два винта, крепящих
присоединительную планку
стеклоподъемника к обойме стекла,
а также три гайки 1 (см. рисунок).
Установка производится в обратной
последовательности



-------------------------------------------------------------------------------------------------------------------------------------------------------------

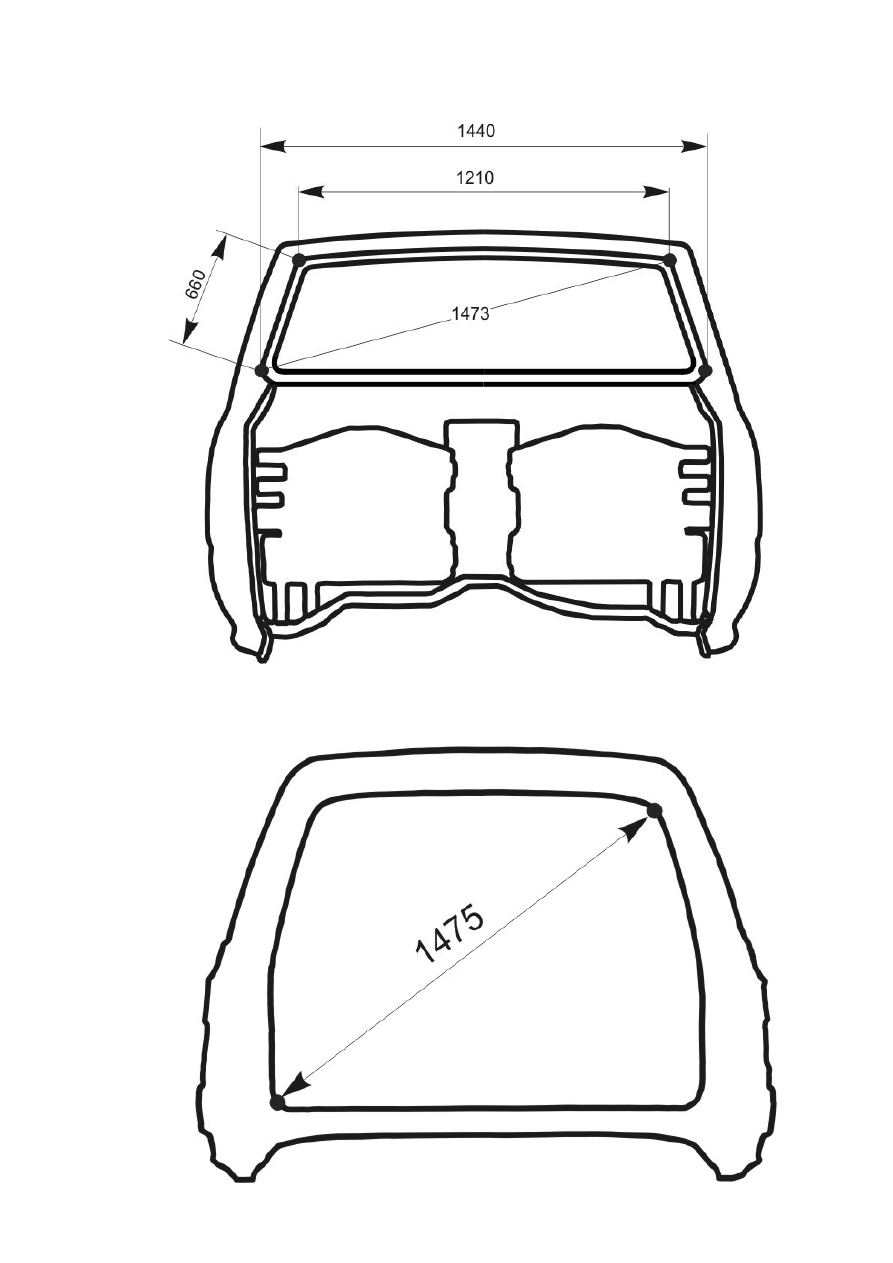

КУЗОВНЫЕ РАЗМЕРЫ





  Вид сбоку








Символ

Наименование точки отсчета

Сборочная метка фланца стойки ветрового окна

Сборочная метка фланца верхнего передней двери

Сборочная метка фланца верхнего задней двери

d, е, f, g  Крайние точки наружных радиусов подштамповки заднего бокового окна

Сборочная метка фланца задней двери

Сборочная метка фланца порога задней двери

Сборочная метка фланца порога передней двери

Сборочная метка фланца порога передней двери

Сборочная метка фланца центральной стойки

Сборочная метка фланца центральной стойки



















-------------------------------------------------------------------------------------------------------------------------------------------------------------



Вид спереди
































 Вид сзади



-------------------------------------------------------------------------------------------------------------------------------------------------------------

ОСТЕКЛЕНИЕ  КУЗОВА



Отсоедините  массовый  провод  аккумуляторной  батареи  и  затормозите  автомобиль

стояночным тормозом. Поднимите капот, снимите решетку воздухозаборника,   боковые
уплотнители и нижние держатели.
Проткните  клеевой  шов,  пропустите  через  прокол  в  нижнем  углу  стальную  струну  и,
натянув  струну,  срежьте  клеевой  шов,  избегая  пилообразных  движений.  При  срезании
оставляйте на кузове равномерный слой клеевого шва.
Снимите  ветровое  стекло.  Острым  ножом  срежьте  на  кузове  клеевой  шов,  оставив  слой
толщиной 1-2 мм.  Обезжирьте  кромку  нового  стекла,  покрытую  керамической  краской
черного цвета, Уайт-спиритом.
Нанесите по оконному проему полиуретановый клей непрерывным валиком высотой 10-
12 мм на равном расстоянии от кромок фланца проема окна.


Установите  держатели,  при  помощи  присосок  установите  стекло  в  проем,

обеспечивая  равномерные  зазоры  с  сопрягаемыми  панелями  кузова  и  не  прикасаясь  к
обезжиренной поверхности стекла. Установите боковые уплотнители.

ПРИМЕЧАНИЕ. Полимеризация клея наступает через три часа естественной сушки.
Поэтому  запрещается  в  этот  период  передвигать  автомобиль,  хлопать  дверьми.
Запрещается  закрывать  стекла  дверей,  чтобы  не  повысилось  давление  воздуха  в
салоне  автомобиля.  Работы,  связанные  с  приложением  усилий  к  стеклу,  можно
начинать  через 14 часов  после  полимеризации  клея.  Оптимальная  прочность
достигается через 4-6 суток в зависимости от температуры окружающего воздуха.

Проверьте герметичность клеевого шва, обильно поливая водой установленное стекло.
Снятие и установка заднего и боковых стекол выполняйте аналогично снятию и установке
ветрового стекла.







-------------------------------------------------------------------------------------------------------------------------------------------------------------

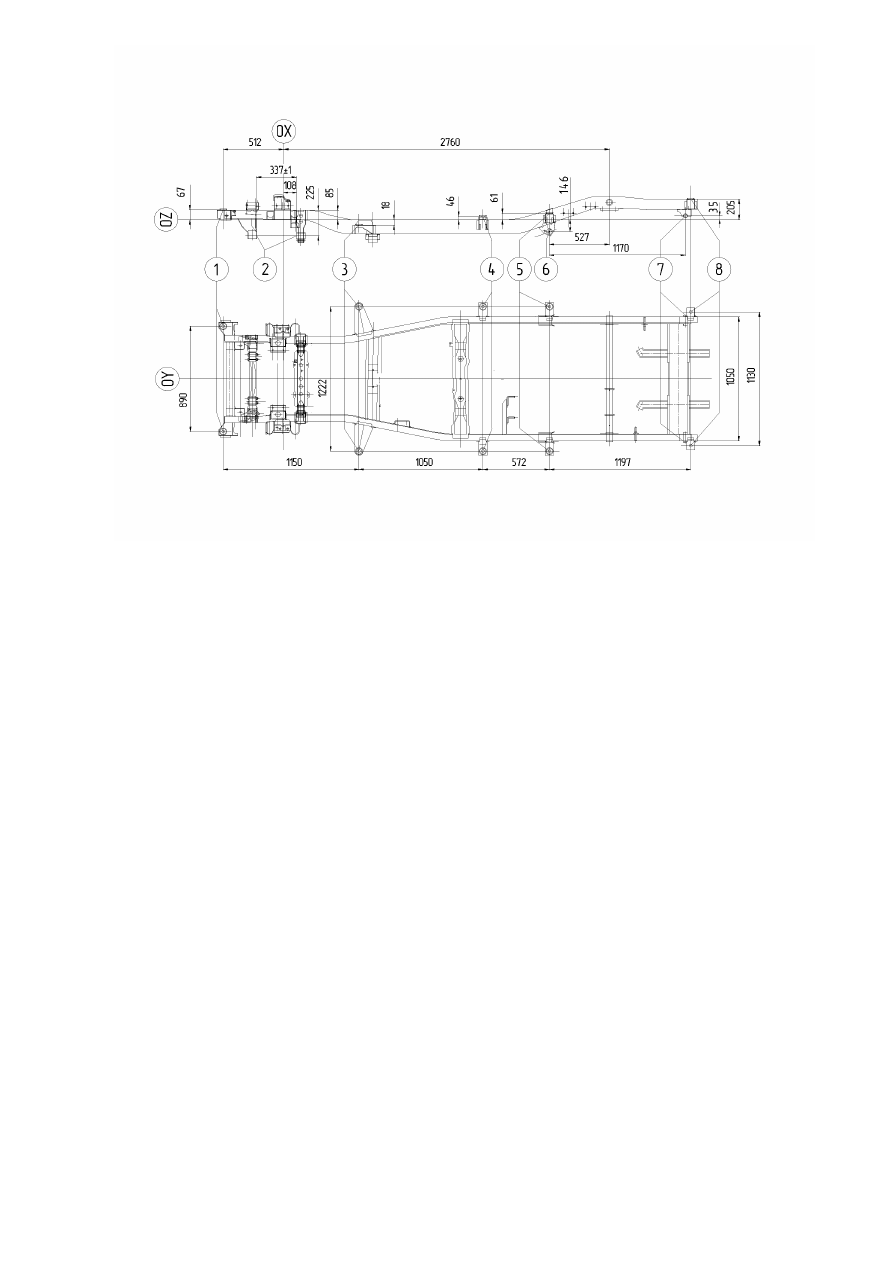

Рис.   . Основные справочные размеры точек крепления кузова и подвески:


      Кронштейны:

1.  – крепления кузова 1-го ряда;
2.  – крепления передней подвески;
3.  – крепления кузова 2-го ряда;
4.  – крепления кузова 3-го ряда;
5.  – крепления кузова 4-го ряда;
6.  – крепления проушины задней рессоры;
7.  – крепления серьги задней рессоры;
8.  – крепления кузова 5-го ряда;

OX – продольная ось автомобиля;
OY – поперечная ось автомобиля;
OZ – вертикальная ось автомобиля.


-------------------------------------------------------------------------------------------------------------------------------------------------------------
