Dadi Shuttle. Инструкция - часть 4





Раздел III. ТРАНСМИССИЯ



Сцепление

Особенности устройства

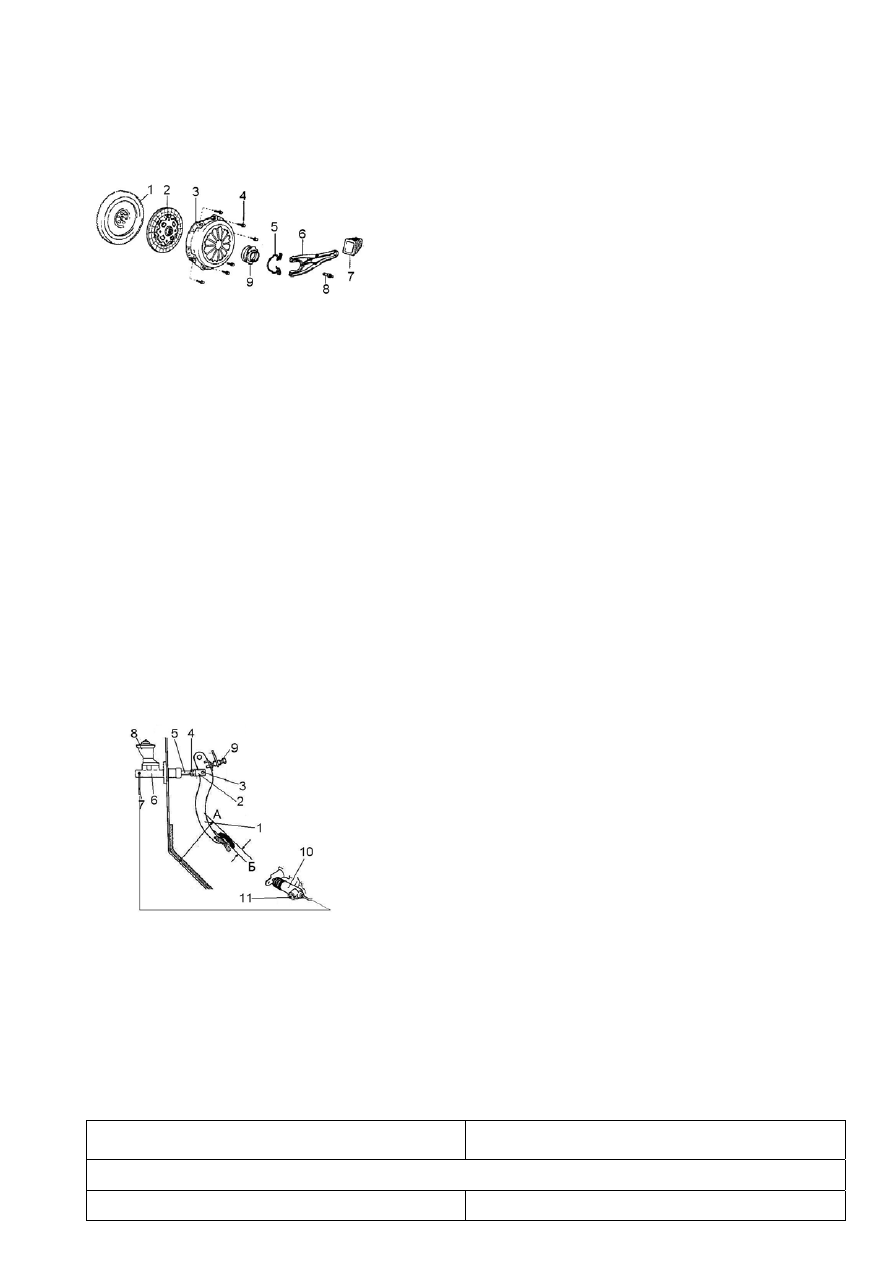

Устройство сцепления показано на рис. 3-1



Рис. 3-1. Устройство сцепления.

1 – маховик; 2 – ведомый диск; 3 – на-

жимной диск с кожухом в сборе; 4 –

болт крепления кожуха нажимного

диска к маховику; 5 – стопорная пру-
жина; 6 – вилка выключения сцепле-

ния; 7 – грязезащитный чехол; 8 – ша-

ровой палец; 9 – муфта выключения

сцепления.

Сцепление  автомобиля  однодисковое  сухое  с

центральной  диафрагменной  пружиной,  с  гидравли-
ческим приводом. Нажимной диск с кожухом в сборе
3 (см.рис.3-1) крепится к маховику 1 шестью болтами
9. Муфта выключения сцепления находится в посто-
янном  контакте  с  лепестками  диафрагменной  пру-
жины. Свободный ход вилки выключения сцепления
не регулируется.

Нажимной диск 3 соединен с кожухом соеди-

нительными пластинами. Соединительные пластины
одной стороной приклепаны к кожуху, а другой — к
нажимному диску. Диафрагменная пружина тарель-
чатого типа с прорезями установлена между нажим-

ным диском и кожухом и зажимается двумя опорными кольцами.

Ведомый диск 2 состоит из ступицы с гасителем крутильных колебаний и диска с

фрикционными накладками. Фрикционные накладки приклепаны к пластинчатым пру-
жинам диска алюминиевыми заклепками.

Вилка 6 выключения  сцепления  штампованная.  Она  передает  усилие  от  толка-

теля рабочего цилиндра к муфте выключения сцепления 9. Осью поворота вилки явля-
ется  шаровой  палец 8, который  прикреплен  к  задней  части  картера  сцепления.  Для
защиты  от  пыли  и  грязи  деталей  сцепления  применяется  грязезащитный  чехол 7, за-
крепленный к картеру сцепления.

Муфта выключения сцепления 9 закрытого типа и не требует смазки в процессе

эксплуатации.


Привод сцепления



Рис. 3-2. Привод сцепления.

1 – педаль сцепления; 2 – проушина
толкателя; 3 – ось толкателя; 4 –
контргайка; 5 – толкатель; 6 – главный
цилиндр сцепления; 7 – трубка; 8 –
бачок; 9 – упорный винт; 10 – рабочий
цилиндр сцепления; 11 – штуцер про-
качки.

Привод  выключения  сцепления  гидравличе-

ский и состоит из главного 6 (см. рис. 3-2) и рабочего
10  цилиндров,  педали 1 сцепления,  трубки 7
гидропривода  выключения  сцепления  и  шланга.
Педаль сцепления соединена с главным цилиндром
при  помощи  толкателя 5, который  имеет  регулиро-
вочный узел.




Возможные неисправности, их причины и методы устранения



Причина неисправности

Метод устранения

Неполное выключение сцепления

Затрудненное перемещение ступицы ве-

Зачистить шлицы

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Причина неисправности

Метод устранения

домого диска на шлицах ведущего вала



Коробление ведомого диска

Заменить ведомый диск

Лепестки диафрагменной пружины не ле-
жат в одной плоскости

Заменить нажимной диск


Воздух в системе гидравлического приво-
да сцепления

Прокачать систему гидравлического при-
вода сцепления

Пробуксовка сцепления (снижение динамики разгона)

Снижение усилия диафрагменной пружи-
ны

Заменить нажимной диск в сборе

Износ фрикционных накладок до заклепок.
Образование глубоких кольцевых рисок на
рабочих поверхностях маховика и нажим-
ного диска

Заменить ведомый диск или фрикционные
накладки. Заменить маховик или нажим-
ной диск


Замасливание фрикционных накладок ве-
домого диска

Устранить причины попадания масла на
фрикционные накладки. Заменить ведо-
мый диск или фрикционные накладки

Засорение компенсационного отверстия
главного цилиндра или разбухание ман-
жеты

Очистить от загрязнения цилиндр или за-
менить манжету, заменить гидравличе-
скую жидкость

Ощутимые рывки при включении сцепления

Износ фрикционных накладок до заклепок  Заменить ведомый диск или фрикционные

накладки

Замасливание фрикционных накладок ве-
домого диска

Устранить причины попадания масла на
фрикционные накладки. Заменить ведо-
мый диск или фрикционные накладки

Затрудненное перемещение ступицы ве-
домого диска на шлицах ведущего вала

Зачистить шлицы

Лепестки диафрагменной пружины не
лежат в одной плоскости

Заменить нажимной диск в сборе

Потеря упругости пластинчатых пружин
крепления фрикционных накладок

Заменить ведомый диск


Повышенный шум и вибрация при работе сцепления

Поломка или потеря упругости демпфер-
ных пружин ведомого диска

Заменить ведомый диск

Износ фрикционной шайбы ведомого дис-
ка

Заменить ведомый диск

Отсутствие смазки или дефекты на под-
шипнике

Заменить подшипник


При нажатии педаль сцепления без сопротивления доходит до упора. Сцепление при
этом не выключается. Выключить сцепление возможно только резким быстрым нажа-

тием на педаль

Загрязнение главного цилиндра или боль-
шой износ его зеркала

Промыть или заменить главный цилиндр

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Причина неисправности

Метод устранения

Износ или повреждение манжеты поршня
главного цилиндра

Заменить манжету

Понижение уровня жидкости в бачке главного цилиндра выключения сцепления

Подтекание жидкости через манжету ра-
бочего цилиндра привода выключения
сцепления

Заменить манжету или рабочий цилиндр

Повышенный шум при работе двигателя

Слабая затяжка соединений гидропривода
сцепления

Затянуть соединения

Скрип втулок педали сцепления

Отсутствие смазки в пластмассовых втул-
ках педали сцепления

Смазать втулки

Износ пластмассовых втулок педали сце-
пления

Заменить втулки

Педаль сцепления не возвращается в исходное положение

Поломка или потеря упругих свойств воз-
вратной пружины

Заменить пружину



Прокачка гидропривода сцепления
Примечание:  Прокачка  производится  после  каждой  разборки  системы  гидро-

привода (снятие главного или рабочего цилиндров сцепления, отсоединения трубо-
проводов) или при подозрении, что в систему попал воздух.

Предупреждение: Не допускайте попадания тормозной жидкости на окрашен-

ные поверхности. В случае попадания немедленно удаляйте.

О воздухе в гидроприводе сцепления говорит неполное выключение сцепления,

а также «мягкость» и «провалы» педали сцепления.

Для удаления воздуха из гидропривода:
- очистите бачок гидропривода главного цилиндра 8 (рис. 3-2) и штуцер прокачки

11 рабочего цилиндра для прокачки от пыли и грязи;

-  проверьте  уровень  жидкости  в  бачке  гидропривода  главного  цилиндра  и  при

необходимости долейте жидкость;

- наденьте на головку штуцера прокачки рабочего цилиндра 10 шланг и погрузи-

те его нижний конец в сосуд с жидкостью для гидропривода (30-50 г.);

- отверните на 1/2 -3/4 оборота штуцера прокачки 11, резко нажимайте и плавно

отпускайте  педаль  до  тех  пор,  пока  не  прекратится  выделение  пузырьков  воздуха  из
шланга (при этом проверяйте уровень жидкости в бачке и при необходимости доливай-
те);

- нажав на педаль, заверните до отказа штуцера прокачки 11. Снимите шланг и

наденьте колпачок на штуцера прокачки.

Если,  несмотря  на  продолжительную  прокачку,  из  шланга  будут  выходить  пу-

зырьки  воздуха,  проверьте  надежность  крепления  соединений,  выясните,  нет  ли  на
трубках  трещин  или  подтекания  в  соединениях  со  штуцерами.  Возможно  проникнове-
ние  воздуха  через  поврежденные  уплотнительные  элементы  главного  или  рабочего
цилиндров.

При прокачке:
- конец шланга для прокачки должен быть постоянно погружен в жидкость;
- после прокачки доведите уровень жидкости в бачке до верхней отметки на его

корпусе.



-------------------------------------------------------------------------------------------------------------------------------------------------------------

Снятие и установка сцепления
Снятие.



Установить  автомобиль  на  смотровую  канаву  или  подъемник.  Предва-

рительно снимите коробку передач (см. «Коробка передач»).





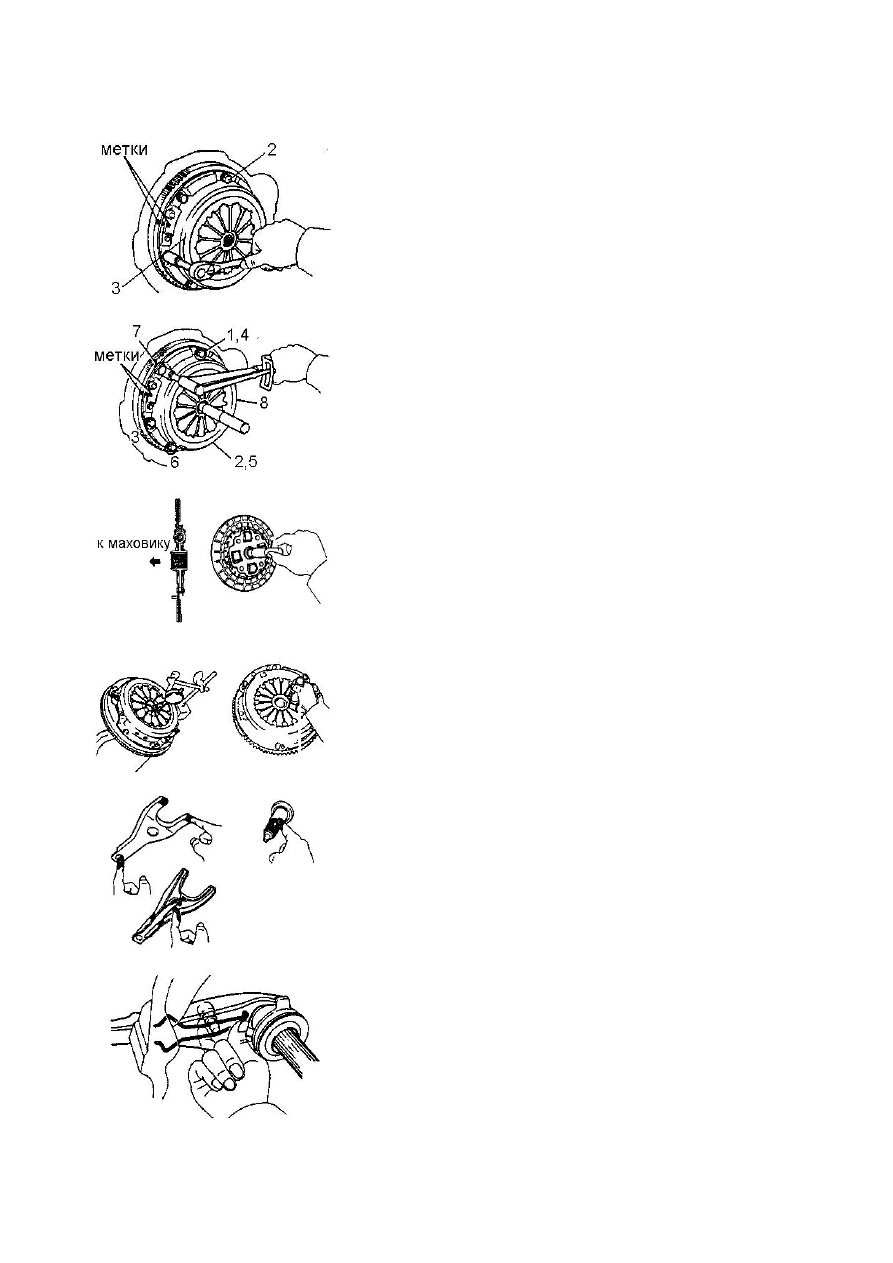

Рис. 3-3.



Рис. 3-4.



Рис. 3-5.



Рис. 3-6.



Рис. 3-7.



Рис. 3-8.

Нанесите метки (см. рис. 3-3) на кожух сцепления и

маховик.  Зафиксировав  маховик  отверните  равномерно
по диагонали шесть болтов 2 крепления нажимного диска
к маховику и снимите нажимной 3 и ведомый диски, при-
держивая при этом ведомый диск.

Сборка.
Проверить легкость перемещения в осевом направ-

лении  ведомого  диска  сцепления  по  шлицам  первичного
вала. При затрудненном перемещении удалить заусенцы
со шлицов.

С помощью оправки произведите установку ведомо-

го  диска  сцепления  на  маховик  (см.  рис. 3-4). При  этом
сориентировать  ведомый  диск  так,  чтобы  выступающая
часть ступицы ведомого диска была обращена в сторону
нажимного диска (рис. 3-5).

Установить  нажимной  диск  и  завернуть  шесть  бол-

тов его крепления, не затягивая.

При  отсутствии  центрирующей  оправки  можно  ис-

пользовать резервный первичный вал. В этом случае на-
деть на первичный вал нажимной и ведомый диски в со-
ответствии с их ориентацией. Вставить первичный вал  в
передний  подшипник,  находящийся  в  маховике,  и  завер-
нуть  шесть  болтов  крепления  нажимного  диска,  не  затя-
гивая.

Провести  окончательную  затяжку  шести  болтов

крепления  нажимного  диска  в  последовательности  ука-
занной на рис. 3-4.

Момент затяжки 18-20 Н·м (1,8–2,1 кгс·м)
Проверьте  выравнивание  концов  диафрагменной

пружины  при  помощи  специального  инструмента  (рис. 3-
6).

Максимальное отклонение от плоскости – 0,5 мм.
Если  отклонение  превышает  допустимое  значение,

то отрегулируйте его используя специальный инструмент.

Нанесите  консистентную  смазку  на  поверхности

следующих деталей (рис. 3-7.):

-  вилки  выключения  сцепления  и  выжимной  под-

шипник в точках их контакта;

-  вилки  выключения  сцепления  и  штока  рабочего

цилиндра сцепления в точке их контакта;

- в точке контакта шарового пальца и вилки выклю-

чения сцепления;

- на шлицы первичного вала коробки передач.
Установите  пыльник,  вилку  и  выжимной  подшипник

в картер сцепления.

Произведите  установку  коробки  передач  (см.  соот-

ветствующий раздел).





Проверка технического состояния и контроль сцепления

-------------------------------------------------------------------------------------------------------------------------------------------------------------



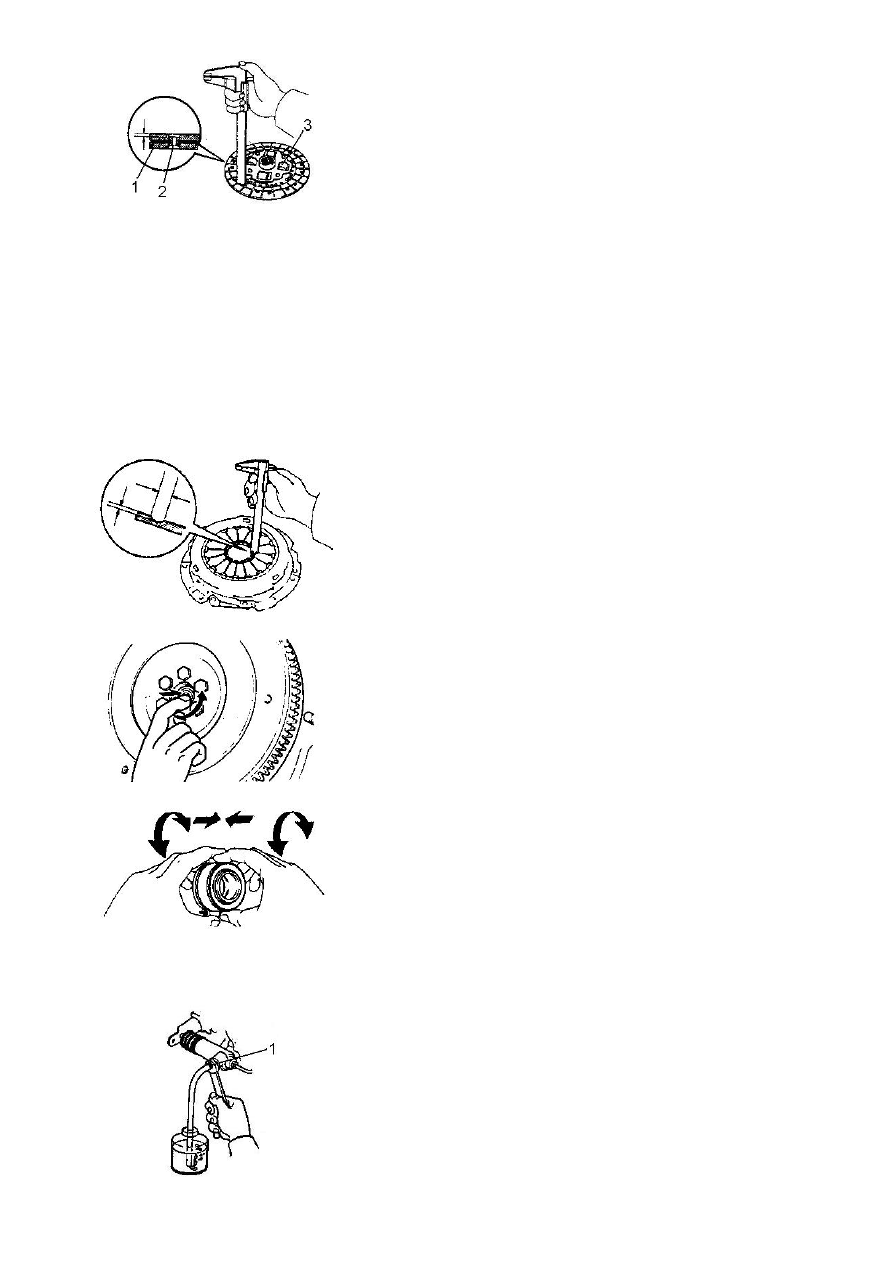

Рис. 3-9.

Очистить от пыли и грязи нажимной и ведомый дис-

ки, а также рабочую поверхность маховика.

Осмотреть  ведомый  диск.  Трещины  на  деталях  ве-

домого  диска  не  допускаются.  Проверить  износ  фрикци-
онных  накладок 1 (рис. 3-9.). Если  головки  заклепок 2
утоплены  менее  чем 0,3 мм,  поверхность  фрикционных
накладок  замаслена  или  ослаблены  заклепочные  соеди-
нения, то ведомый диск (или фрикционные накладки)

необходимо заменить. Проверить надежность фиксации демпферных пружин 3 в гнез-
дах ступицы ведомого диска.

Если  демпферные  пружины  сломаны  или  ослаблены,  диск  необходимо  заме-

нить.  На  фрикционной  шайбе,  расположенной  под  нажимной  пружиной  гасителя  кру-
тильных колебаний, не допускаются следы износа, перегрев или механические повре-
ждения. Проверить биение ведомого диска, если при визуальном осмотре обнаружено
его коробление. Если величина биения превышает 0,8 мм, диск заменить.

Осмотреть  рабочие  поверхности  трения  маховика  и  нажимного  диска,  обратив

внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и пере-
грева. Ослабление заклепочных соединений деталей нажимного диска не допускается.
При наличии указанных дефектов узлы рекомендуется заменить.

Внешним  осмотром  оценить  состояние  опорных

колец  и  диафрагменной  пружины  нажимного  диска.  Тре-
щины на диафрагменной пружине не допускаются. Места
контакта  (рис. 3-10) лепестков  пружины  с  подшипником
выключения  сцепления  должны  находиться  в  одной
плоскости и не иметь явных следов износа.

Рис. 3-10.

Предельный износ:
- по глубине 0,6

мм

- по ширине 5,0

мм



Рис. 3-11.



Рис. 3-12.

Осмотрите  подшипник  первичного  вала  коробки

передач  (рис.3-11.).  Поворачивая  подшипник  рукой,  од-
новременно прикладывая усилие в осевом направлении,
если  подшипник  заедает  или  проворачивается  с  трудом
произведите его замену.
Примечание:  Подшипник  заполнен  смазкой  на  весь  срок
службы и не требует чистки и смазки.

Проверьте выжимной подшипник. Вращая подшип-

ник руками, прикладывайте к нему усилие в направлени-
ях  указанных  на  рисунке.  Если  подшипник  заедает  или
проворачивается с трудом, то замените подшипник.

Примечание: Подшипник заполнен смазкой на весь

срок службы и не требует чистки и смазки.


Снятие и установка главного и рабочего цилиндра привода выключения сцепле-

ния.



Рис. 3-13.

В  первую  очередь  слейте  рабочую  жидкость.  Для

этого один конец шланга наденьте на штуцера прокачки 1
(см.  рис. 3-13.) рабочего  цилиндра,  а  другой  опустите  в
чистый  сосуд;  отверните  штуцера  прокачки



на 1/2-3/4

оборота  и  нажимайте  на  педаль  до  тех  пор,  пока  жид-
кость не будет удалена из гидросистемы, затем отсоеди-
ните трубку 6 (рис. 3-14.), соединяющую главный и рабо-
чий цилиндры.


-------------------------------------------------------------------------------------------------------------------------------------------------------------

Для  снятия  главного  цилиндра  отверните  две  гайки 4, отсоедините  трубопровод

6, выньте шплинт 14 из пальца 16 и выньте его из вилки 15 и педали сцепления (рис. 3-
14.).

Для снятия рабочего цилиндра сцепления отверните два болта  крепления рабо-

чего цилиндра к картеру сцепления, трубку подвода рабочей жидкости и снимите рабо-
чий цилиндр.

Для  установки  главного  и  рабочего  цилиндров  сцепления  вышеописанные  опе-

рации выполните в обратном порядке.

Момент затяжки гаек крепления 12 - 13 Н·м (1,2–1,3 кгс·м)
После заправки рабочей жидкостью гидропривод прокачайте, проверьте наличие

утечек и отрегулируйте свободный ход педали сцепления.



Разборка, контроль, ремонт и сборка главного и рабочего цилиндра.

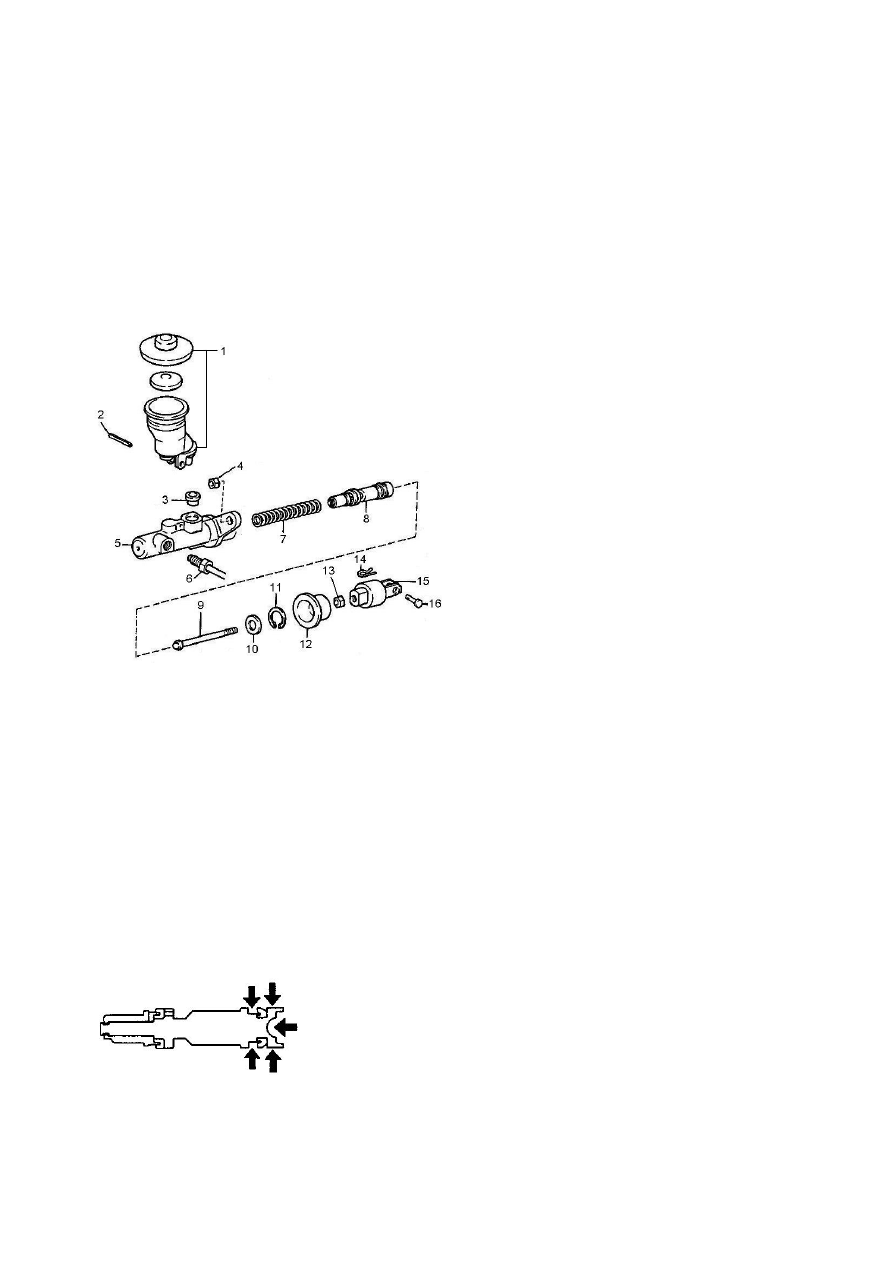

Рис. 3-14. Главный цилиндр сцепления

1 - бачок; 2 – штифт; 3 – уплотнительное коль-

цо; 4 – гайка; 5 – корпус главного цилиндра сце-

пления; 6 – трубка; 7 – пружина; 8 – поршень; 9

– шток; 10 – шайба; 11 - стопорное кольцо; 12 –

пыльник; 13 - контргайка; 14 – шплинт; 15 – вил-

ка; 16 – штифт.

Главный цилиндр. Снимите пыль-

ник 12 (рис. 3-14.) и стопорное кольцо 11.
Это позволит вынуть из корпуса цилиндра
5 шайбу 10, поршень 8, пружину 7.

Промойте детали главного цилиндра

чистой тормозной жидкостью и просушите.

Зеркало главного цилиндра не долж-

но иметь рисок, раковин и очагов коррозии.
При наличии данных дефектов цилиндр
заменить.

Манжеты главного цилиндра должны

быть упругими и эластичными. Рваные,
разбухшие и затвердевшие манжеты, а
также имеющие на рабочих поверхностях
риски, необходимо заменить.

Конец толкателя и сопрягаемая по-

верхность поршня не должны иметь явно
выраженных следов одностороннего изно-
са. Поверхности поршня, контактирующие
с зеркалом цилиндра, также не должны
иметь следов одностороннего износа. В
противном случае толкатель и поршень

рекомендуется заменить.

Пыльник главного цилиндра не должен иметь трещин и сквозных отверстий. Он

должен устанавливаться на толкатель и корпус главного цилиндра с небольшим натя-
гом. В противном случае пыльник заменить.

Сломанную или потерявшую упругие свойства пружину необходимо заменить.
Резьба наконечников трубки не должна иметь механических повреждений.
Внимание: Не допускайте попадания на детали минерального масла, бензина,

керосина или дизельного топлива, так как от этих веществ разбухают резиновые
уплотнители.



Рис. 3-15.

После проверки деталей соберите главный цилиндр

в порядке, обратном разборке, при этом:

- нанесите тонким слоем тормозную жидкость на по-

верхности указанные на рис. 3-15.




-------------------------------------------------------------------------------------------------------------------------------------------------------------



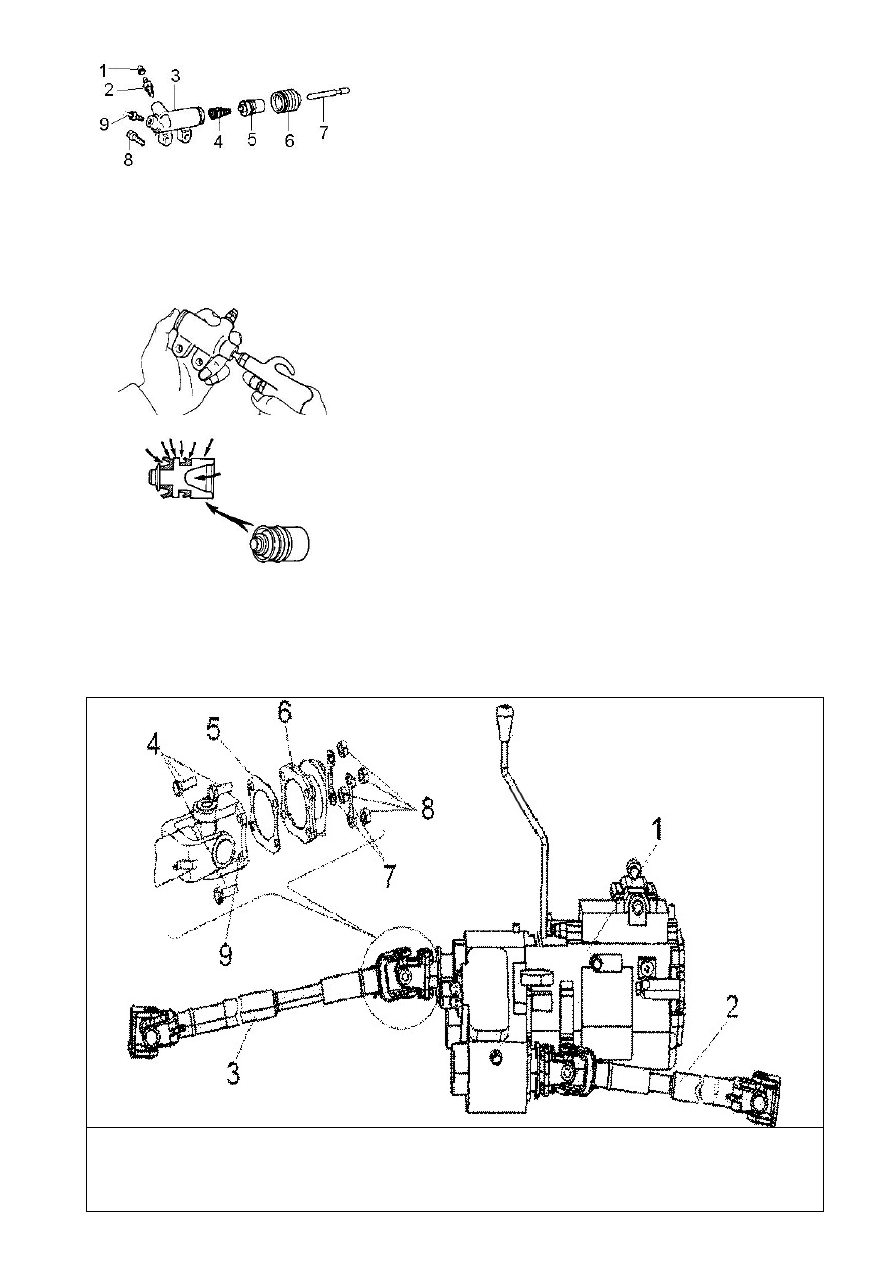

Рис. 3-16. Детали цилиндра

привода выключения сцепле-

ния (рабочего цилиндра).

1 – резиновый чехол; 2 – штуцер

прокачки; 3 – корпус; 4 – пружина; 5

– поршень; 6 – пыльник; 7 - толка-

тель; 8 – болт; 9 – трубопровод.



Рис. 3-17.



Рис. 3-18.

Рабочий  цилиндр.  Снимите  защитный  резино-

вый  чехол 6 (рис. 3-16) вместе  с  толкателем 7, ис-
пользуя  сжатый  воздух  как  показано  на  рисунке 3-17
извлеките поршень,  это позволит вынуть пружину 4 и
поршень 5.

После разборки аккуратно промойте и проверьте

все части, как это указано для главного цилиндра. Не
допускается установка деформированного толкателя.

После  проверки,  приступите  к  сборке  (порядок

обратный разборке), при этом:

- нанесите тонким слоем тормозную жидкость на

поверхности указанные на рис. 3-18.

Регулируют  ход  педали  сцепления,  изменяя

длину  толкателя  главного  цилиндра.  Для  этого  необ-
ходимо  ослабить  контргайку 4 (рис. 3-2) регулировоч-
ного  узла  толкателя  и,  поворачивая  толкатель 5 в
нужную сторону, добиться требуемого результата. По-
сле  чего  затянуть  гайку  и  подсоединить  толкатель  к
педали.

Полный  ход  педали  сцепления  должен  быть  в

пределах 155–160 мм.

Свободный ход педали регулируется с помощью

упорного  винта 9. Свободный  ход  педали  должен  со-
ставлять 5 – 15 мм






Карданная передача

Устройство валов карданной передачи показано на рис. 3-110, 3-111.



Рис. 3-110. Карданная передача в сборе: 1 – коробка передач с раздаточной короб-
кой в сборе; 2 – вал карданный передний; 3 – вал карданный задний; 4 – болт; 5 –
прокладка; 6 – фланец раздаточной коробки; 7 – замок; 8 – гайка; 9 – фланец-вилка
карданного шарнира.

-------------------------------------------------------------------------------------------------------------------------------------------------------------



Возможные неисправности, их причины и методы устранения



Причина неисправности

Метод устранения

Стук в карданной передаче при трогании с места, при резком разгоне или переклю-

чении передач

Ослабление  болтов  и  гаек  крепления
фланцев карданных шарниров

Затяните  гайки  моментами,  указанными
далее

Увеличенный  окружной  зазор  в  шлице-
вом  соединении  переднего  или  заднего
карданных валов

Проверти  величину  зазора  на  среднем
диаметре  шлицов;  если  он  больше 0,3
мм – замените изношенные детали

Износ карданных шарниров

Отремонтируйте  шарниры  с  заменой  из-
ношенных деталей

Шум и вибрация карданной передачи

Деформация переднего или заднего кар-
данных валов

Выправьте на прессе или замените валы

Дисбаланс карданных валов

Проверьте  и  отбалансируйте  валы  (см.
«Балансировка валов»)

Износ карданных шарниров

Отремонтируйте  шарниры  с  заменой  из-
ношенных деталей

Утечка смазки

Ослабление  обоймы  сальника  шлицево-
го  соединения  переднего  или  заднего
карданных валов

Подожмите  сальник  и  обожмите  обойму,
изношенный сальник замените. Смажьте
шлицевое соединение

Износ  или  повреждение  сальников  кре-
стовин

Замените карданный шарнир в сборе



Снятие и установка

Установите автомобиль над смотровой канавой (на подъемник), обеспечив сво-

бодное вращение задних колес с одной или обеих сторон автомобиля.

Надежно зафиксируйте автомобиль, отпустите стояночный тормоз и установите

рычаги коробки передач и раздаточной коробки в нейтральное положение.

Снятие.  Отверните  гайки 8 крепления  фланец-вилка  карданного  шарнира  к

фланцу  раздаточной  коробки  или  фланцу  моста.  Снимите  фланец-вилку  карданного
шарнира, следя за тем, чтобы не повредить уплотнительную прокладку 5.

Установка карданных валов проводится в порядке обратном снятию.



Момент за-

тяжки гаек крепления: 75 ÷ 77 Нм (7,7 ÷ 7,8 кГсм).



Проверка технического состояния без разборки

Очистив и вымыв карданные валы, проверьте карданные шарниры на легкость и

плавность проворачивания вилок и на отсутствие значительных осевых и радиальных
зазоров.  Проверьте  промежуточную  опору  заднего  карданного  вала  на  легкость  и
плавность проворачивания, отсутствие разрывов, деформации и значительных осевых
перемещений эластичной муфты.

Проверьте балансировку карданных валов на балансировочном стенде, как ука-

зано ниже.

Если проворачивание вилок карданных валов отсутствуют заедания, дисбаланс

не  превышает 1,72 Н·мм (175 г·мм)  и  через  сальники  подшипников  крестовин  не  вы-
брасывается смазка, то разборка карданных валов не рекомендуется.



-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     2      3      4      5     ..
