Dadi Shuttle. Инструкция - часть 3





                                                                                  - 17 -

Обслуживание и ремонт автомобиля



3.  Кузов  автомобиля  и  его
обслуживание

(1) чтобы сохранить
лакированную поверхность
кузова, а также
предотвратить коррозию
следите за внешней частью
кузова.
Причины коррозии кузова
автомобиля следующие:
Влажная грязь в
труднодоступных местах
кузова, шасси и т.д. Места,
повреждения лакокрасочного
слоя гравием, маленькими
камнями или
повреждениями при ДТП.

Среда

с

повышенной

влажностью,

высокой

температурой

и

загрязненным

воздухом

ускорит  процесс  коррозии.
Чтобы
предотвратить

коррозию

автомобиля:

Чаще  мойте  и  полируйте
кузов автомобиля.
Производите  проверку  на
наличие

мелких

повреждений,

а

при

обнаружении

без

промедлений  ремонтируйте
их.

Смотрите за тем, чтобы
дренажные отверстия двери
были не засорены во
избежание собирания влаги.
(1) Обслуживание
внутренней части кузова
Чистку  сидений  и  других
частей

производите

при

помощи

пылесоса.

Пластиковые

и

кожаные

детали

салона

протрите

чистой и влажной тканью,

которая  пропитана  жидким
мылом,

затем

вытрите

сухой тканью.

Не  разрешайте  чистить
салон

разного

рода

растворами,

которые

содержат

растворитель,

бензин  и  т.д.  Чистку  ремня
безопасности

следует

производить  при  помощи
губки пропитанной жидким
мылом.

Перед

использованием

ремня,

нужно

полностью

его

высушить.  Не  позволяйте
зайти

мокрому

ремню

безопасности  в  натяжной
ролик.

Не

используйте

отбеливатели

или

красители,

которые

серьезно

влияют

на

прочность

ремня

безопасности.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Обслуживание и ремонт автомобиля



Обслуживание и ремонт автомобиля





2

Поток



Поток





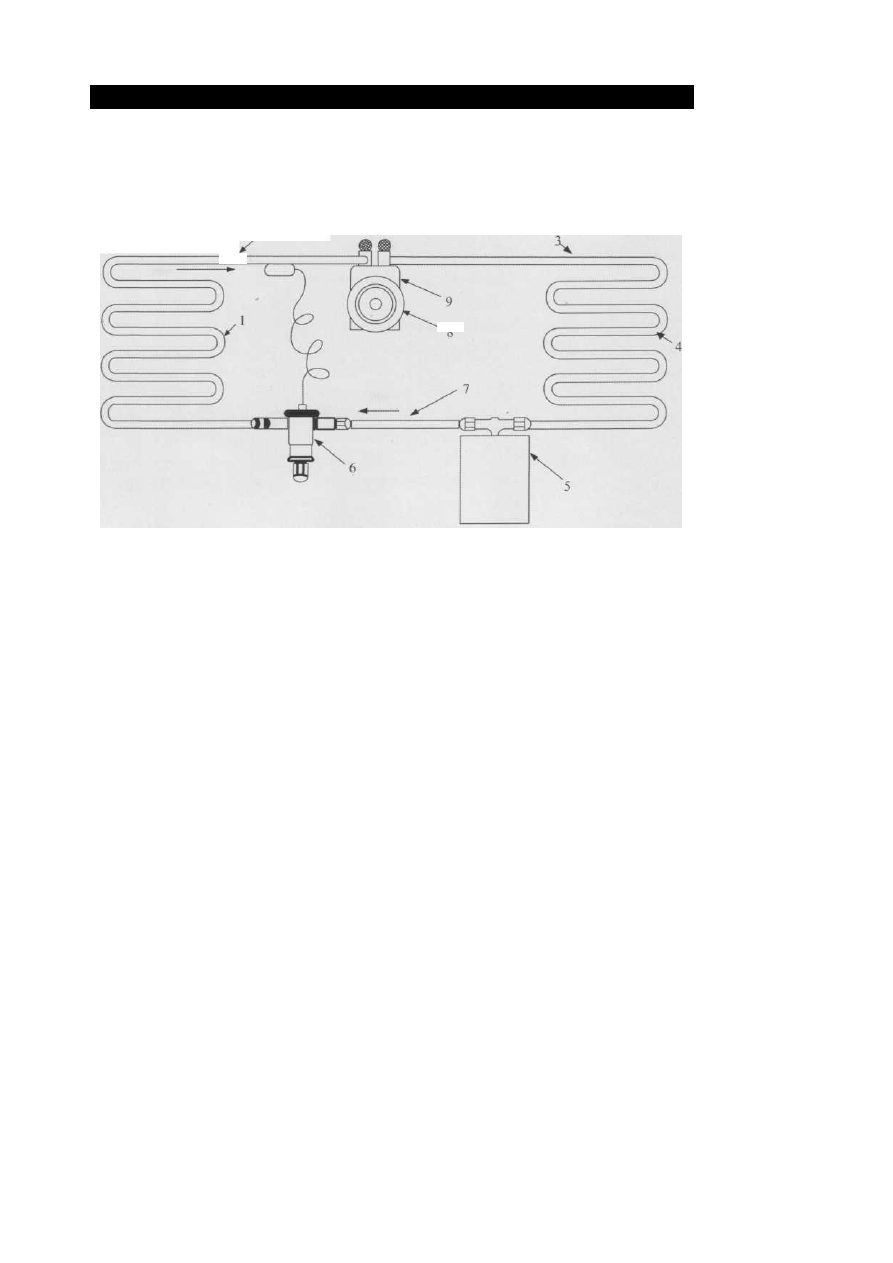

Система воздушного кондиционирования

1- Испаритель   2-Всасывающая труба   3- Труба выброса   4- Холодильник   5- Хранилище раствора/эксикатор



6- Терморегулирующий вентиль  7- Мягкий трубопровод     8- Шкив приводной

9- Компрессор



-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                                                                  - 19 -

Обслуживание и ремонт автомобиля



4. Система воздушного
кондиционирования
(1) Строение и принцип
работы системы
кондиционирования
Данная система может
работать, как в режиме
«холод», так и «тепло». Она
состоит из компрессора,
масляного бачка,
регулирующего вентиля,
испарителя, трубопровода,
электрической системы
поддержки холостых
оборотов и т.д.

Данная система использует
хладагент 134а, который
является экологически
чистым. Весь цикл разделен
на четыре процесса.

1) Процесс сжатия: пар
хладагента поступает из
испарителя в компрессор,
затем сжимается высоким
давлением.

2)  Процесс  конденсации:
перегретый пар теряет тепло.
С

потерей

тепла,

пар

превращается  в  жидкость  и
течет в бачок.
3)  Процесс  трансформации
воздуха.
жидкий  хладагент  из  бачка
поступает

в

испаритель.

Расширительный

клапан

регулирует поток хладагента,
который

поступает

в

испаритель.
4) Процесс  испарения:
хладагент  с  уменьшенным
давлением

поступает

в

испаритель  и  абсорбирует
тепло

испарителя

и

изменяется в горячий пар для
того,

чтобы

понизить

температуру

внутри

автомобиля.

(2) Разбор и замена
системы

Чтобы

предотвратить

попадание  хладагента  в
глаза,

перед

тем

как

разбирать  кондиционер  вы
должны  надеть  защитные
очки

и

использовать

прибор  для  всасывания
агента.
Замена  приводного  ремня:
Для  того,  чтобы  снять
кожаный

ремень

и

поменять  его  на  новый
отпустите натяжной шкив.

Замена

компрессора:

спустите

хладагент

с

манометром  и  снимите
патрубки

высокого

и

низкого

давления.

Отсоедините провод муфты
для  освобождения  ремня
привода.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Обслуживание и ремонт автомобиля



Затем

отпустите

и

отсоедините  дно,  оттяните
его,  а  затем  уберите  и
снимите

компрессор

с

резьбовой

шпильки.

Замените

компрессор

и

нарезной болт.

Замена

испарителя:

разберите  панель  приборов  с
пассажирской

стороны,

трубопровод, который идет к
испарителю,

схему

включения

давления

и

зажимной  болт;  избегайте
повреждения  деталей  при
выемке  испарителя  для  того,
чтобы

не

повредить

расширительный

клапан;

соберите  новый  испаритель.
Замена

вентилятора:

Разберите  панель  приборов
со  стороны  пассажира,  затем
выключите

питание

вентилятора

для

его

дальнейшей замены.
Замена

расширительного

клапана:

разберите  испаритель  и
пакет датчика температуры,
затем  разберите  входное
соединение  испарителя  и
выньте

испаритель;

поставьте

новый

испаритель.
 Замена

приемника

жидкости:

сначала

открутите  соединительную
алюминиевую

трубку,

затем  снимите  приемник
жидкости.
 Замена конденсатора:
открутите

впускную

выпускную  алюминиевую
трубку,  а  также  снимите
металлические

детали

крепления;  снимите  старый
конденсатор  и  поставьте
новый.
(3)  Процедура  заправки
хладагента

После  того,  как  система
кондиционирования
воздуха  была  проверена,
Вы  должны  избавиться  от
всех  воздушных  потоков  и
влажности  при  помощи
вакуумирования.

Для

извлечения

и  наполнения  хладагента,
используйте

специальное

приспособление.  Действуйте
в  соответствии  с  процедурой
указанной  производителем,.
Процедура

обслуживания

может  быть  выполнена  при
помощи вакуумного насоса.

Внимание:

инструменты

обслуживания

должны

подходить к используемому
хладагенту R-12 или R134a.


-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                                                                  - 21 -

Обслуживание и ремонт автомобиля

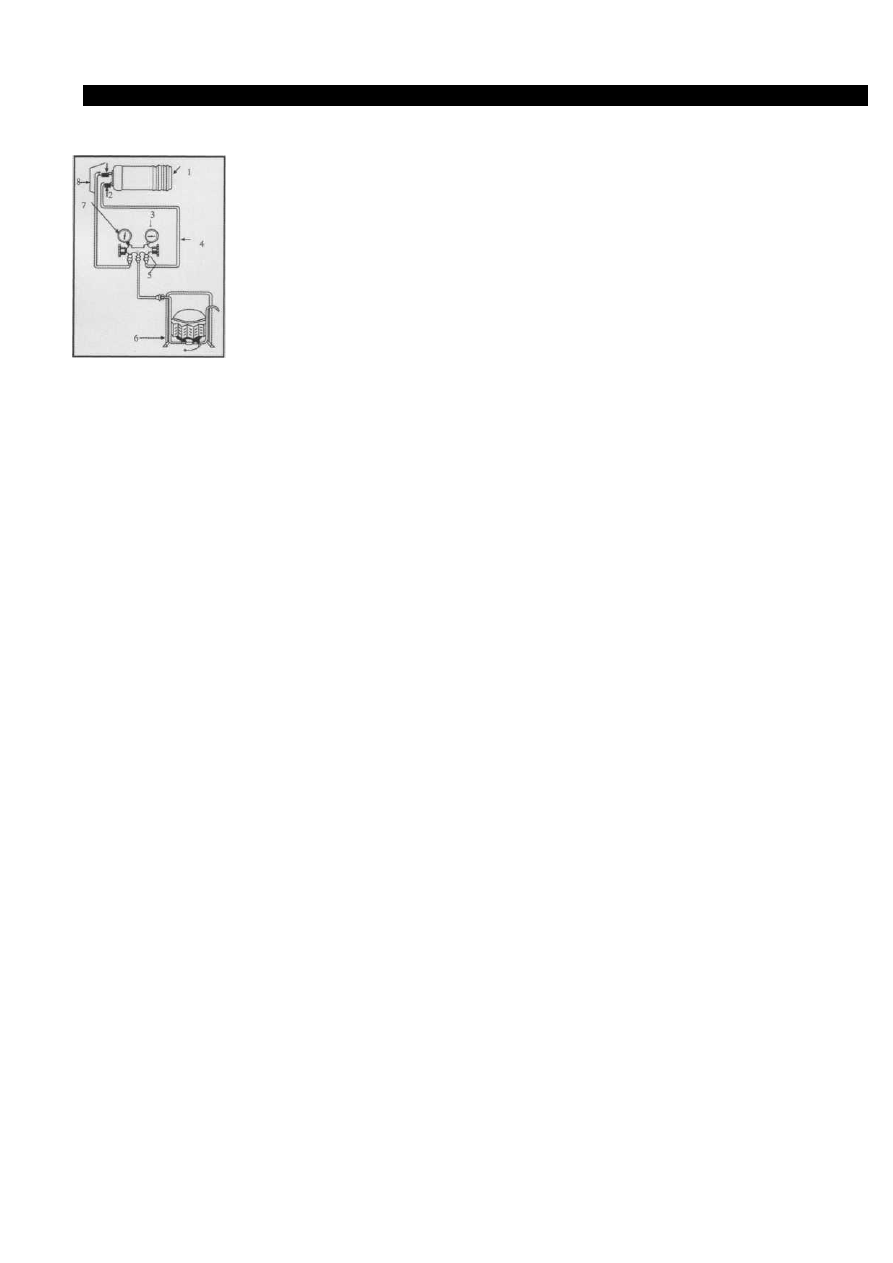

Соединение

          1 - Компрессор

2-  Трубопровод выпуска

3- Манометр высокого давления

4-  Трубки манометра

5- Прибор измерения давления во

всасывающем коллекторе

         6-Вакуумный насос

7-  Трубки манометра низкого

давления

8- Соединение

Вакуумирование:
1)  Соедините  прибор  измерения  давления
во  всасывающем  коллекторе  с  системой
согласно схеме;
2)  Удостоверьтесь  в  том,  что  клапан
прибора закрыт;

3)  Открутите  защитную  крышку  в  месте
забора  воздуха  вакуумного  насоса,  чтобы
избежать ее повреждения.
4) Соедините трубу в центре манометра с
местом забора воздуха вакуумного насоса.
Вакуумирование и поддержка давления:
1) Запустите вакуумный насос;
2)  Откройте  клапан  со  стороны  низкого
давления  и  посмотрите  на  стрелку
составного  манометра,  в  данном  случае
стрелка должна опуститься.

3) Вы должны продолжать вакуумирование
не менее 10 минут, пока показание прибора
низкого  давления  не  опуститься  ниже
-0.09  Мпа (-740 миллиметров  ртутного
столба),

затем

закройте

клапан

и

вакуумную  помпу.  Если  давление  прибора
низкого давления



-------------------------------------------------------------------------------------------------------------------------------------------------------------

Обслуживание и ремонт автомобиля



опустилось  в  течение 30
минут,  вам  следует  провести
осмотр  на  утечку.  Если
показания  давления  прибора
низкого  давления  не  падают
или  не  поднимаются  в
течение 30 минут,  значит,  в
системе нет утечки.

Устранение утечки:

Залейте  немного  хладагента
или N2, давление  которого
2.0  МПа  с  концентрацией
99% в отверстие наполнения.
Проверьте, нет ли утечки при
помощи

прибора

для

обнаружения  утечки.  После
устранения утечки повторите
вышеуказанный процесс.



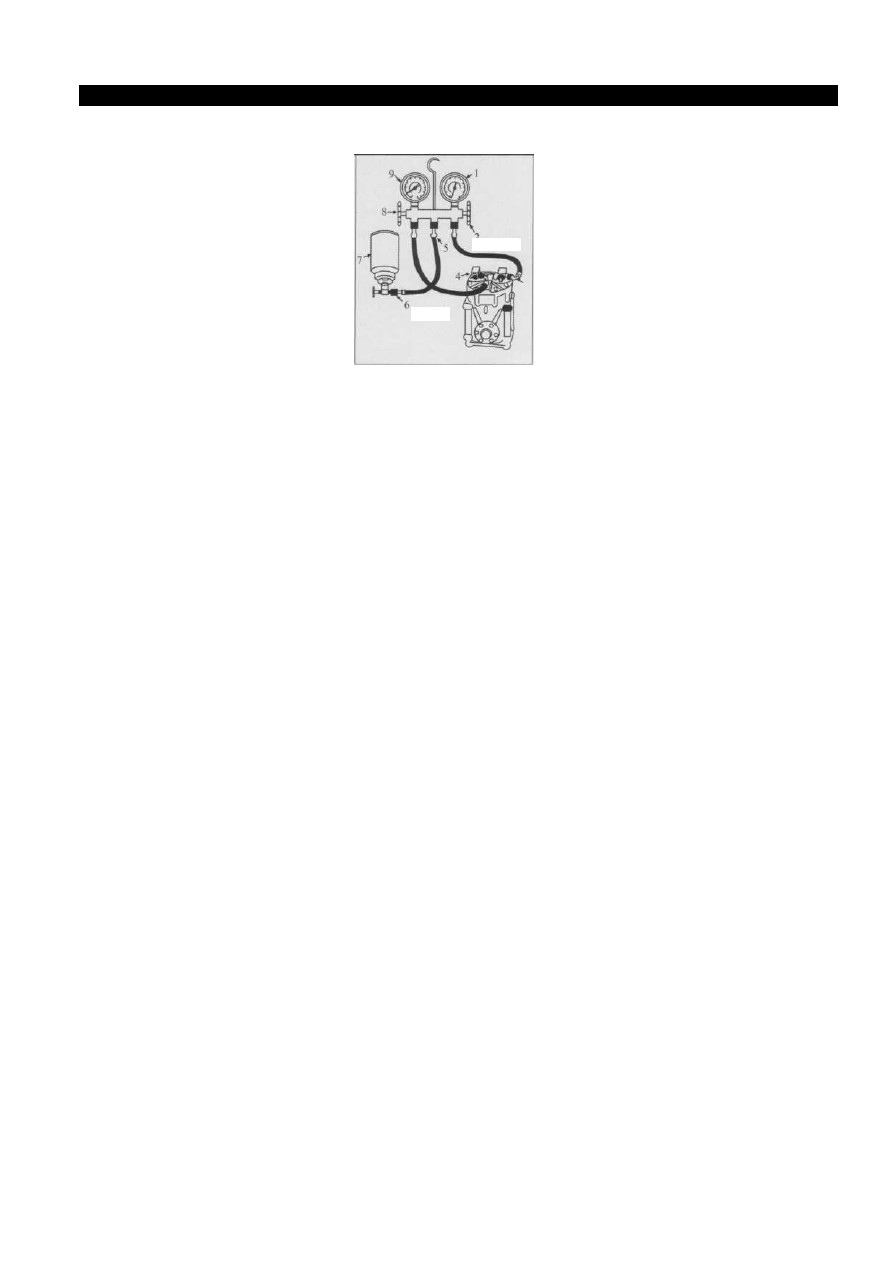

1-  Манометр

2- Клапан со стороны высокого
давления
3- Сервисный клапан со стороны

высокого давления компрессора.
4- Сервисный клапан со стороны

низкого давления компрессора
5- Мягкий патрубок наполнения

6- Включатель хладагента

7- Хладагент

8- Боковой клапан низкого давления

9- Манометр рекомбинатор



Заправка

хладагента:

Подсоедините
промежуточный

мягкий

патрубок

контейнера

хладагента и переверните его
верх  дном.  Затем  откройте
клапан  высокого  давления,  и
жидкость

с

хладагентом

наполнит систему со стороны
высокого

давления.

Как

только

стрелка

прибора

перестанет

подниматься,

закройте клапан.

Выпуск

Впуск

Добавка

хладагента:

Откройте  клапан  количества
и отпустите мягкий патрубок,
по

которому

поступает

жидкость.

После

опустошения

закрутите

гайку.  Запустите  систему
кондиционирования

и

держите

скорость

компрессора 2000 + 100
об/мин.  Откройте  клапан
низкого  давления  для  того,
чтобы

хладагент

абсорбировался в

-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                                                                  - 23 -

Обслуживание и ремонт автомобиля

систему,  пока не исчезнут
пузырьки в самой жидкости.

(4) Обслуживание и ремонт
A. Ежемесячно проверяйте
конденсатор во избежание
попадания туда грязи,
которая может повлиять на
его работу. В сезон когда вы
им не пользуетесь для
циркуляции смазки в системе
и предотвращения коррозии,
дайте поработать
кондиционеру 5-10 минут
каждый месяц,.
B. Проверка один раз в год
Подтяните установочный
болт компрессора, а также
его опору.  Проверьте через
смотровое стекло, сколько в
системе хладагента.
Проверьте рефрижераторные
мягкие трубки и подтяните
их соединения.

С.

Способ

проверки

количества

хладагента

следующий:

•  Заведите двигатель и
держите обороты на уровне
примерно 1500об/мин.
•  Включите кондиционер и
дайте ему поработать
несколько минут в режиме
самой холодной
температуры.

• Проверьте количество

хладагента через смотровое
стекло. Если вы увидите
пузыри, и температура
трубок высокого и низкого
давления не меняется,
значит, хладагента не
хватает.
 Вы должны проверить
разницу температуры
высокого и низкого
давления компрессора, если
разницы нет, значит
имеется утечка;

 если разница есть, это значит
уровень

хладагента

нормальный  или  высокий,  и
следует продолжать проверку
следующим

образом.

Выключите  кондиционер  и
посмотрите  через  смотровое
стекло  нет  ли  пузырей  в
системе.

Если

после

выключения  пузырей  нет,
значит,  система  переполнена
хладагентом.  А  если  после
выключения

кондиционера

через  смотровое  стекло  вы
видите

пену,

значит,

количество

хладагента

нормальное.


Недостача хладагента
приведет к плохому эффекту
охлаждения, поэтому вам
следует найти место утечки,
починить его и долить
хладагента. Количество
хладагента не должно
превышать нормальный
уровень, в противном случае
кондиционер не будет
охлаждать, а компрессор
может быть поврежден.

-------------------------------------------------------------------------------------------------------------------------------------------------------------



-------------------------------------------------------------------------------------------------------------------------------------------------------------
