ГАЗ-52-04. ГЕНЕРАТОР
На автомобиле установлен генератор переменного тока. Переменный ток,
вырабатываемый генератором, преобразуется в постоянный посредством
встроенного выпрямительного блока. Натяжение ремня генератора
производится изменением положения генератора. Оно должно быть таким,
чтобы при нажатии с усилием в 4 кгс на его середину между шкивами
вентилятора и генератора прогиб ремня был в пределах 5—8 мм.
Техническая характеристика генератора
Номинальное напряжение, в 12
Номинальный выпрямленный ток, а 28
Максимальный ток самоограничения при 5000 об/мин, а 40±5
Начальные обороты возбуждения при температуре окружающей среды и
генератора 25±5°С и напряжения 12,5 в при независимом возбуждении:
а) при токе нагрузки, равном 0 а, об/мин. не более 90 С
б) при токе нагрузки, равном 28 а, об/мин. не более 2100
Ток возбуждения не более, а 3,5
Величина давления щеточных пружин, Г 180—260
Сопротивление обмотки возбуждения при температуре 25±5°С, ом 3,7±0,2
ГАЗ-52-04. Контрольная проверка генератора
Проверка начальных оборотов возбуждения генератора производится на
стенде с приводом, позволяющим изменять скорость вращения генератора от
600 до 5000 об/мин. Проверка производится по схеме, приведенной на рис.
35.
При проверке обороты двигателя стенда надо
увеличивать по-степенно, чтобы напряжение генератора не превышало 12,5
вольта. Обороты указаны в разделе «Техническая характеристика
генератора». Питание обмотки возбуждения производится от источника
постоянного тока.

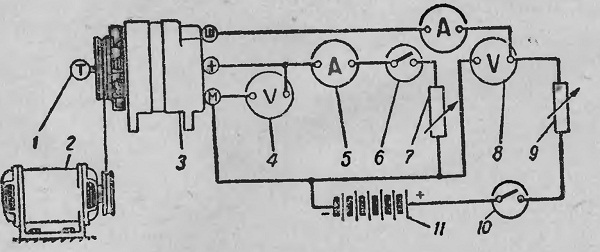

Рис. 35. Схема соединения генератора для
проверки:
1—тахометр; 2—электродвигатель; 3—генератор; 4 и 8—вольтметры;
5—амперметр; 6 и 10—выключатели; 7 и 9—реостаты, 11—батарея
