Fiat 500X. Uso e Manutenzione in italiano (2014) - 3





ALZACRISTALLI
ELETTRICI

21)

Gli alzacristalli funzionano con
dispositivo di avviamento in posizione
MAR e per circa 3 minuti dopo il
passaggio del dispositivo di avviamento
in posizione STOP (o chiave estratta).
Aprendo una delle porte anteriori tale
funzionamento viene disabilitato.

Comandi porta anteriore
lato guidatore

Dal pannello porta lato guida fig. 34 è
possibile l'azionamento di tutti i cristalli.

A: apertura/chiusura cristallo

anteriore sinistro. Funzionamento
"continuo automatico" in fase di
apertura/chiusura del cristallo e sistema
di antipizzicamento attivo;

B: apertura/chiusura cristallo

anteriore destro. Funzionamento
"continuo automatico" in fase di
apertura/chiusura del cristallo e sistema
di antipizzicamento attivo (ove
presente);

C: abilitazione/esclusione dei

comandi alzacristalli porte posteriori;

D: apertura/chiusura cristallo

posteriore sinistro (ove presente).
Funzionamento "continuo automatico"
solo in apertura;

E: apertura/chiusura cristallo

posteriore destro (ove presente).
Funzionamento "continuo automatico"
solo in apertura.

Apertura cristalli

Premere i pulsanti per aprire il cristallo
desiderato fig. 35.

Premendo brevemente un qualunque
pulsante, sia su porte anteriori che
su porte posteriori, si ha la corsa "a
scatti" del cristallo, mentre esercitando
una pressione prolungata si attiva
l'azionamento "continuo automatico".
Il cristallo si arresta nella posizione
voluta premendo nuovamente il relativo
pulsante.

Chiusura cristalli

Sollevare i pulsanti per chiudere il
cristallo desiderato fig. 36.

Premendo brevemente un qualunque
pulsante sia su porte anteriori sia su
porte posteriori, si ha la corsa "a scatti"
del cristallo; per i cristalli delle sole
porte anteriori è previsto l'azionamento
"continuo automatico".
Per i cristalli delle porte posteriori è
prevista soltanto la chiusura "a scatti".

34

F1B0066C

35

F1B0067C

36

F1B0068C

32

CONOSCENZA

DELLA

VETTURA

Dispositivo di sicurezza
antipizzicamento cristalli
anteriori

(ove presente)

Questo sistema di sicurezza è in grado
di riconoscere l'eventuale presenza di
un ostacolo durante il movimento in
chiusura del cristallo. Al verificarsi
di questo evento il sistema interrompe
la corsa del cristallo e, a seconda
della posizione del cristallo, ne inverte il
movimento. Il cristallo quindi ridiscende
per circa 5 cm rispetto alla posizione
di primo arresto. Durante questo tempo
non è possibile azionare in alcun modo
il cristallo.

Inizializzazione sistema
alzacristalli

In seguito allo scollegamento
dell'alimentazione elettrica è necessario
inizializzare nuovamente il
funzionamento automatico degli
alzacristalli.
La procedura di inizializzazione, di
seguito descritta, va eseguita a porte
chiuse e su ciascuna porta:

chiudere il cristallo mantenendo

premuto il pulsante;

una volta raggiunta la chiusura

completa del cristallo, continuare a
mantenere premuto il pulsante per
almeno 3 secondi.

ATTENZIONE

21)

L’uso improprio degli alzacristalli può

essere pericoloso. Prima e durante
l’azionamento, accertarsi sempre che i
passeggeri non siano esposti al rischio di
lesioni provocate sia direttamente dai
cristalli in movimento, sia da oggetti
personali trascinati o urtati dagli stessi.
Scendendo dalla vettura (dotata di chiave
meccanica con telecomando), togliere
sempre la chiave dal dispositivo di
avviamento per evitare che gli alzacristalli,
azionati inavvertitamente, costituiscano
un pericolo per chi rimane a bordo.

TETTO

PRIBILE

ELETTRICO

22)

Il tetto apribile elettrico è composto da
due pannelli in vetro, di cui l'anteriore
è mobile ed il posteriore è fisso, ed
è dotato di due tendine a
movimentazione manuale.
Il funzionamento del tetto è consentito
solo con dispositivo di avviamento in
posizione MAR.

APERTURA

Premere il pulsante A fig. 37: il tetto si
aprirà completamente.

11)

La movimentazione automatica può
essere interrotta in una qualsiasi
posizione agendo nuovamente sul
pulsante A.

CHIUSURA

Dalla posizione di completa apertura
tirare il pulsante A fig. 37: il tetto si
chiuderà completamente.
La movimentazione automatica può
essere interrotta in una qualsiasi
posizione agendo nuovamente sul
pulsante A.

33

A

APERTURA A COMPASSO

Per portare il tetto nella posizione "a
compasso", premere e rilasciare il
pulsante C fig. 37.

Questo tipo di apertura può essere
attivata indipendentemente dalla
posizione del tetto apribile. Nel caso si
parta con tetto in posizione chiusa la
pressione del tasto provoca l'apertura
automatica a compasso. Nel caso il
tetto sia già aperto è necessario
mantenere premuto il pulsante sino al
posizionamento del tetto in posizione di
apertura a compasso.
Durante la movimentazione automatica
del tetto un'ulteriore pressione del
pulsante C interrompe il movimento del
tetto.

DISPOSITIVO
ANTIPIZZICAMENTO

Il tetto apribile è dotato di un sistema di
sicurezza antipizzicamento in grado di
riconoscere l'eventuale presenza di
un ostacolo durante il movimento
in chiusura: al verificarsi di questo
evento il sistema interrompe ed inverte
immediatamente la corsa aprendo il
tetto.

MANOVRA DI
EMERGENZA

In caso di mancato funzionamento dei
pulsanti di comando, il tetto apribile
può essere manovrato manualmente
procedendo come segue:

rimuovere il tappo di protezione A fig.

38 ubicato sul rivestimento interno;

prelevare, la chiave a brugola B

fornita in dotazione;

introdurre la chiave a brugola B nella

sede A;

ruotare la chiave a brugola B: in

senso orario per aprire il tetto oppure in
senso antiorario per chiuderlo.

PROCEDURA DI
INIZIALIZZAZIONE

In seguito ad eventuale comportamento
anomalo del tetto oppure in seguito
ad una manovra di emergenza (vedere
quanto descritto al paragrafo
precedente), è necessario inizializzare
nuovamente il funzionamento
automatico del tetto apribile.
Procedere come segue:

premere il pulsante A fig. 37 per

portare il tetto in posizione di completa
chiusura;

37

F1B0069C

38

F1B0070C

34

CONOSCENZA

DELLA

VETTURA

portare il dispositivo di avviamento in

posizione STOP ed attendere almeno
10 secondi;

portare il dispositivo di avviamento in

posizione MAR;

premere il pulsante A e mantenerlo

premuto per almeno 10 secondi,
trascorsi i quali si dovrebbe avvertire
l’arresto meccanico del motorino
elettrico del tetto;

entro 5 secondi premere e

mantenere premuto il pulsante A: il tetto
effettua un ciclo completo di apertura
e chiusura in automatico (per segnalare
che la procedura di inizializzazione ha
avuto buon esito). Se questo non
dovesse accadere è necessario ripetere
la procedura dall'inizio.

ATTENZIONE

22)

Scendendo dalla vettura togliere

sempre la chiave (ove presente) dal
dispositivo di avviamento per evitare che il
tetto apribile, azionato inavvertitamente,
costituisca un pericolo per chi rimane
a bordo: l’uso improprio del tetto
può essere pericoloso. Prima e durante il
suo azionamento, accertarsi sempre
che i passeggeri non siano esposti al
rischio di lesioni provocate sia direttamente
dal tetto in movimento, sia da oggetti
personali trascinati o urtati dal tetto stesso.

ATTENZIONE

11)

In presenza di portapacchi o barre

trasversali non aprire il tetto apribile. Non
aprire inoltre il tetto in presenza di neve
o ghiaccio: si rischia di danneggiarlo.

COFANO MOTORE

APERTURA

Procedere come segue:

tirare la leva A fig. 39 nel senso

indicato dalla freccia;

azionare la leva B fig. 40 agendo nel

senso indicato dalla freccia e sollevare il
cofano;

39

F1B0500C

40

F1B0072C

35

liberare l'asta di sostegno C fig. 41

dal proprio dispositivo di bloccaggio D,
quindi inserirne l'estremità nella sede
E del cofano motore.

AVVERTENZA Prima di sollevare il
cofano accertarsi che i bracci dei
tergicristalli non siano sollevati dal
parabrezza e che il tergicristallo non sia
in funzione.

23) 24) 25)

CHIUSURA

26)

Procedere come segue:

tenere sollevato il cofano con una

mano e con l’altra togliere l’asta C fig.
41 dalla sede E e reinserirla nel
dispositivo di bloccaggio D;

abbassare il cofano a circa 40

centimetri dal vano motore, quindi
lasciarlo cadere ed accertarsi,
provando a sollevarlo, che sia chiuso
completamente e non solo agganciato
in posizione di sicurezza. In
quest'ultimo caso non esercitare
pressione sul cofano, ma risollevarlo e
ripetere la manovra.

AVVERTENZA Verificare sempre la
corretta chiusura del cofano, per evitare
che si apra mentre si viaggia. Siccome
il cofano è dotato di un doppio sistema
di bloccaggio, uno per lato, è
necessario verificare l'avvenuta
chiusura per entrambe le estremità
laterali del cofano.

ATTENZIONE

23)

Eseguire le operazioni solo a vettura

ferma.

24)

L’errato posizionamento dell’asta di

sostegno potrebbe provocare la caduta
violenta del cofano.

25)

Effettuare il sollevamento del cofano

utilizzando entrambe le mani. Prima di
procedere al sollevamento accertarsi che i
bracci del tergicristallo non risultino
sollevati dal parabrezza, che la vettura sia
ferma e che il freno di stazionamento
elettrico sia inserito.

26)

Per ragioni di sicurezza il cofano deve

essere sempre ben chiuso durante la
marcia. Pertanto verificare sempre la
corretta chiusura del cofano assicurandosi
che il bloccaggio sia innestato. Se durante
la marcia ci si accorge che il bloccaggio
non è perfettamente innestato, fermarsi
immediatamente e chiudere il cofano
in modo corretto.

41

F1B0073C

36

CONOSCENZA

DELLA

VETTURA

BAGAGLIAIO

Lo sblocco del bagagliaio è elettrico ed
è disabilitato con vettura in movimento.

APERTURA

27)

Apertura dall'esterno

Quando sbloccato, è possibile aprire il
portellone del bagagliaio dall'esterno
vettura agendo sulla maniglia elettrica di
apertura A fig. 42 posizionata sotto il
maniglione, fino ad avvertire lo scatto di
avvenuto sbloccaggio, oppure
premendo rapidamente due volte il
pulsante

sul telecomando.

Aprendo il portellone gli indicatori di
direzione lampeggiano 2 volte e si
accende contemporaneamente
la plafoniera interna al bagagliaio
stesso; la plafoniera si spegne
automaticamente chiudendo
il portellone (vedere anche "Luci
interne").
Dimenticando il portellone aperto, per
salvaguardare la durata della batteria, la
plafoniera si spegne automaticamente
dopo alcuni minuti.

Apertura d'emergenza
dall'interno

Procedere come segue:

abbassare gli appoggiatesta e

ribaltare gli schienali;

individuare e, mediante il cacciavite in

dotazione, rimuovere la protezione di
colore giallo A fig. 43 montata a
pressione ed ubicata sulla serratura;

introdurre il cacciavite in modo da far

scattare la linguetta B fig. 44 di sblocco
meccanico serratura.

CHIUSURA

Impugnare la maniglia A fig. 45 ed
abbassare il portellone, premendo in
corrispondenza della serratura fino ad
avvertire lo scatto della stessa.

42

F1B0074C

43

F1B0075C

44

F1B0076C

45

F1B0077C

37

AVVERTENZA Prima di richiudere il
bagagliaio accertarsi di essere in
possesso della chiave, in quanto il
bagagliaio verrà bloccato
automaticamente.

INIZIALIZZAZIONE
BAGAGLIAIO

AVVERTENZA In seguito ad
un'eventuale scollegamento della
batteria od all'interruzione del fusibile di
protezione, è necessario "inizializzare"
il meccanismo di apertura/chiusura
del bagagliaio procedendo come
segue:

chiudere tutte le porte ed il

bagagliaio;

premere il pulsante

"

FIAT

" sul

telecomando;

premere il pulsante

sul

telecomando.

VANO DI CARICO

Piano di carico
riconfigurabile

12)

La vettura è dotata di un piano di carico
riconfigurabile A, che rende modulabile
il volume del bagagliaio.
Il piano di carico può assumere 2
diverse posizioni:

A filo pavimento (basso)

fig. 46:

consente di sfruttare tutta la capienza
del bagagliaio.

A filo soglia (alto)

fig. 47: abbinato

all'abbattimento degli schienali dei sedili
posteriori e del sedile anteriore lato
passeggero consente di caricare
oggetti di lunghe dimensioni. facilita
inoltre il carico/scarico degli oggetti dal
bagagliaio. Permette inoltre di sfruttare
lo spazio sottostante (doppio fondo)
come ulteriore vano per riporre oggetti
più fragili o di ridotte dimensioni.

Il piano di carico è inoltre ribaltabile, ed
è dotato di una superficie in plastica
lavabile utile, ad esempio, al trasporto
di oggetti umidi oppure sporchi di
fango.

AVVERTENZA Le movimentazioni del
piano di carico devono avvenire
disponendosi in posizione centrale
rispetto al bagagliaio.

46

F1B0327C

47

F1B0328C

38

CONOSCENZA

DELLA

VETTURA

ATTENZIONE

27)

Attenzione a non urtare gli oggetti sul

portapacchi aprendo il portellone del
bagagliaio.

ATTENZIONE

12)

Il piano è dimensionato per una

capacità massima di peso distribuito pari a
70 kg (filo pavimento) oppure 40 kg (filo
soglia): non caricare oggetti aventi peso
superiore.

49

F1B0079C

39

Ancoraggio del carico

Agli angoli del bagagliaio sono ubicati
quattro ganci, (due anteriori A fig.
49 e due posteriori B) per l'ancoraggio
di funi utili a garantire un saldo vincolo
al carico trasportato.

CONOSCENZA DEL QUADRO STRUMENTI

Questa sezione del libretto Le fornisce
tutte le informazioni utili per conoscere,
interpretare e utilizzare correttamente
il quadro strumenti.

QUADRO E STRUMENTI DI
BORDO........................................... 41

DISPLAY ......................................... 43

TRIP COMPUTER ........................... 45

SPIE E MESSAGGI.......................... 46

40

CONOSCENZA

DEL

QUADRO

STRUMENTI

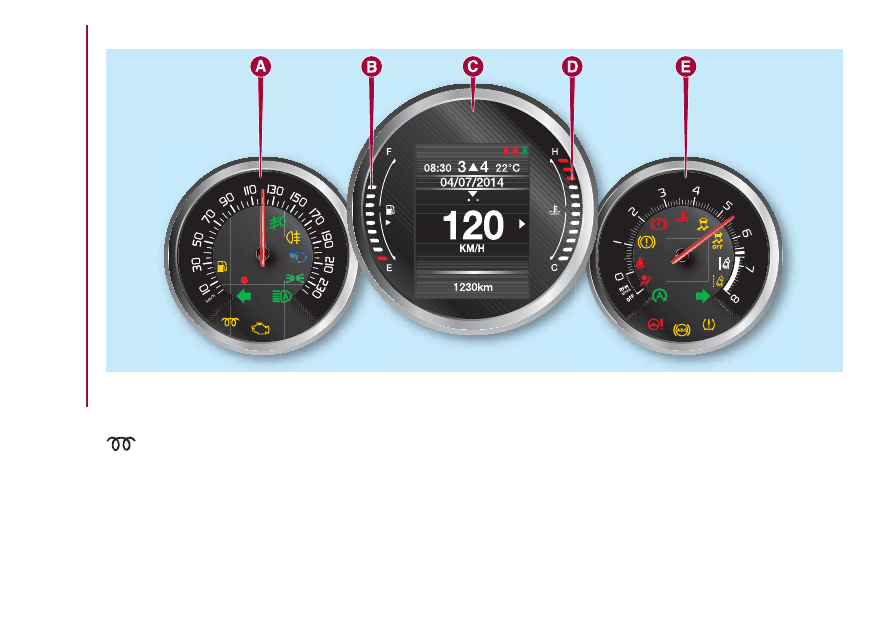

QUADRO E STRUMENTI DI BORDO

VERSIONI CON DISPLAY MONOCOLORE

A. Tachimetro (indicatore di velocità) – B. Indicatore digitale livello combustibile con spia della riserva – C. Display – D. Indicatore digitale
temperatura liquido raffreddamento motore con spia di massima temperatura – E. Contagiri.

Spia presente solo sulle versioni Diesel.

AVVERTENZA L’illuminazione delle grafiche del quadro strumenti può variare in funzione delle versioni.

50

F1B0177C

41

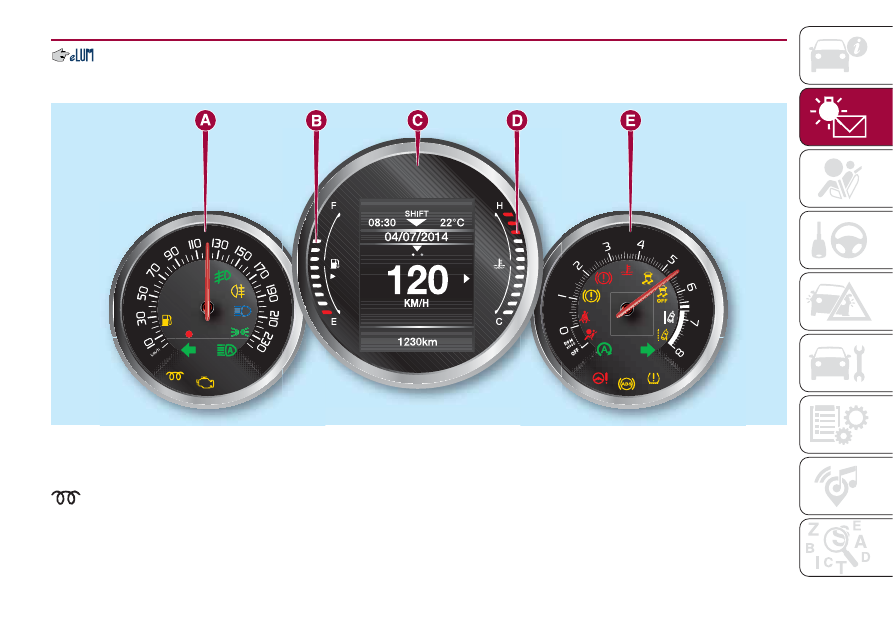

VERSIONI CON DISPLAY A COLORI

A. Tachimetro (indicatore di velocità) – B. Indicatore digitale livello combustibile con spia della riserva – C. Display – D. Indicatore digitale
temperatura liquido raffreddamento motore con spia di massima temperatura – E. Contagiri.

Spia presente solo sulle versioni Diesel.

AVVERTENZA L’illuminazione delle grafiche del quadro strumenti può variare in funzione delle versioni.

51

F1B0178C

42

CONOSCENZA

DEL

QUADRO

STRUMENTI

DISPLAY

DESCRIZIONE

La vettura è dotata di display, in grado
di offrire informazioni utili al guidatore
durante la guida della vettura.

Sul display fig. 52 vengono
visualizzate le seguenti informazioni:

A

: ora, Gear Shift Indicator

(indicazioni cambio marcia - ove
presente), inserimento marcia (solo
versioni con cambio automatico),
temperatura esterna, indicazioni
bussola (ove presente), data.

B

: velocità vettura, messaggi di

avvertimento/eventuali segnalazioni di
avaria.

C

: chilometri (oppure miglia) totali

percorsi ed icone eventuali segnalazioni
di avaria.

GEAR SHIFT INDICATOR

(ove presente)

08:30

KM/H

120

22°C

04/07/2014

1230km

52

F1B0179C

43

Il sistema Gear Shift Indicator (GSI)
suggerisce al guidatore di effettuare un
cambio marcia attraverso un’apposita
indicazione sul display. Tramite il GSI
il guidatore viene avvisato che il
passaggio ad un’altra marcia
consentirebbe un risparmio in termini di
consumi.
Icona SHIFT UP (

SHIFT) su display:

suggerimento al passaggio ad una
marcia con rapporto superiore.
Icona SHIFT DOWN (

SHIFT) su

display: suggerimento al passaggio ad
una marcia con rapporto inferiore.
L’indicazione rimane visualizzata sul
display fino a quando non viene
effettuato un cambio marcia oppure fino
a quando le condizioni di guida non
rientrano in un profilo di missione tale
da non dover rendere necessario un
cambio marcia per ottimizzare i
consumi.

PULSANTI DI COMANDO

Sono ubicati sul lato sinistro del volante
fig. 54.
Consentono di selezionare ed interagire
con le voci del "Menu principale" del
display (vedere quanto descritto al
paragrafo "Menu principale").

/

: premere e rilasciare i

pulsanti per accedere al Menu
principale e per scorrere verso l'alto
oppure verso il basso le varie voci del
Menu e dei sottomenu.

/

: premere e rilasciare i

pulsanti per accedere alle visualizzazioni
di informazione oppure ai sottomenu
di una voce del Menu principale.

OK

: premere il pulsante per

accedere/selezionare le visualizzazioni
di informazione oppure i sottomenu
di una voce del Menu principale. Tenere
premuto il pulsante per 1 secondo per
reimpostare le funzioni visualizzate/
selezionate.

MENU PRINCIPALE

Il Menu è composto dalle seguenti voci:

TRIP

MOOD SELECTOR / GSI

INFO VEICOLO

DRIVER ASSIST

AUDIO

TELEFONO

NAVIGAZIONE

AVVISI

IMP. VEICOLO

Imp. Veicolo (Modifica
impostazioni vettura)

Questa voce di Menu consente di
modificare le impostazioni relative a:

"Display";

"Unità di misura";

"Orologio & Data";

"Sicurezza"

"Sicurezza & Assistenza";

"Luci";

"Porte & Bloccoporte".

Display

Selezionando la voce "Display" è
possibile accedere alle impostazioni /
informazioni relative a: "Lingua", "Vedi
telefono", "Vedi navigazione", "Reset
automatico Trip B", "Ripetizione Mood
Selector".

"Unità di misura"

Selezionando la voce "Unità di misura"
è possibile selezionare l'unità di misura
scegliendo tra: "Imperiali", "Metrico",
"Personalizzato".

"Orologio & Data"

Selezionando la voce "Orologio & Data"
è possibile effettuare le seguenti
regolazioni: "Regola ora", "Formato
ora", "Regola data".

"Sicurezza"

Selezionando la voce "Sicurezza" è
possibile effettuare le seguenti
regolazioni: " AIRBAG passeggero",
"Beep velocità", "Beep cinture", Hill
Hold Control".
La regolazione "AIRBAG passeggero"
consente l'attivazione / disattivazione
dell'air bag passeggero:

protezione passeggero attiva

:

accensione, a luce fissa, del LED

ON

ubicato sulla plancia

portastrumenti.

54

F1B0183C

44

CONOSCENZA

DEL

QUADRO

STRUMENTI

protezione passeggero

disattivata

: accensione, a luce fissa,

del LED

OFF

ubicato sulla plancia

portastrumenti.

"Sicurezza & Assistenza"

Per le regolazioni possibili vedere
quanto descritto al paragrafo

Uconnect

nel capitolo dedicato.

"Luci"

Selezionando la voce "Luci" è possibile
effettuare le seguenti regolazioni: "Luci
d'ambiente", "Sensore fari", "Follow
me", "Fari all'apertura", "Abbagl.
autom.", "Luci diurne", "Luci cornering".

"Porte & Bloccoporte"

Selezionando la voce "Porte &
Bloccoporte" è possibile effettuare le
seguenti regolazioni: "Autoclose",
"Sbloc. porte/usc.", "Luci alla chiusura",
"Clacs. alla chius.", "Clacson avv.
rem.", "Sbl. porta a dist.", "Sblocco
porta" (versioni con Keyless Entry),
"Keyless Entry".

TRIP COMPUTER

Il "Trip computer" consente di
visualizzare, con dispositivo di
avviamento in posizione MAR, le
grandezze relative allo stato di
funzionamento della vettura.
Tale funzione è caratterizzata da due
memorie separate, denominate "Trip A"
e "Trip B", nelle quali vengono registrati
i dati delle "missioni complete" della
vettura (viaggi), in modo indipendente
gli uni dagli altri.

Il “Trip A” ed il "Trip B" consentono la
visualizzazione delle seguenti
grandezze:

Distanza percorsa

Consumo medio

Tempo di viaggio (durata di guida)

Per effettuare il reset delle grandezze
premere e mantenere premuto il

pulsante OK

fig. 55 al volante.

Nota

Le grandezze “Autonomia” e

“Consumo istantaneo” non sono
azzerabili.

55

F1B0184C

45

SPIE E MESSAGGI

AVVERTENZA L'accensione della spia è associata a messaggio specifico e/o avviso acustico, dove il quadro strumenti lo
permetta. Tali segnalazioni sono sintetiche e cautelative e non devono essere considerate esaustive e/o alternative a quanto
specificato nel presente Libretto Uso e Manutenzione, di cui si consiglia sempre un'attenta lettura. In caso di segnalazione
di avaria fare sempre e comunque riferimento a quanto riportato nel presente capitolo.

AVVERTENZA Le segnalazioni di avaria che appaiono sul display sono suddivise in due categorie: anomalie gravi ed anomalie
meno gravi. Le anomalie gravi visualizzano un "ciclo" di segnalazioni ripetuto per un tempo prolungato. Le anomalie meno gravi
visualizzano un "ciclo" di segnalazioni per un tempo più limitato. È possibile interrompere il ciclo di visualizzazione di entrambe
le categorie. La spia sul quadro strumenti rimane accesa fino a quando non viene eliminata la causa del malfunzionamento.

Spia

Cosa significa

LIQUIDO FRENI INSUFFICIENTE / FRENO DI STAZIONAMENTO ELETTRICO INSERITO

Liquido freni insufficiente

La spia si accende quando il livello del liquido freni nella vaschetta scende sotto il livello minimo, a causa di

una possibile perdita di liquido dal circuito. Ripristinare il livello liquido freni, quindi verificare lo spegnimento

della spia. Se la spia rimane accesa rivolgersi alla Rete Assistenziale Fiat.

Freno elettrico di stazionamento inserito

La spia si accende con freno elettrico di stazionamento inserito. Disinserire il freno di stazionamento

elettrico, quindi verificare lo spegnimento della spia. Se la spia rimane accesa, rivolgersi alla Rete

Assistenziale Fiat.

AVARIA EBD

L’accensione contemporanea delle spie

(rossa) e

(giallo ambra) con motore avviato indica

un’avaria del sistema EBD oppure che il sistema non risulta disponibile. In questo caso, con frenate

violente si può avere un blocco precoce delle ruote posteriori, con possibilità di sbandamento.

Guidando con estrema cautela, raggiungere immediatamente la più vicina Rete Assistenziale Fiat per la

verifica dell’impianto.

46

CONOSCENZA

DEL

QUADRO

STRUMENTI

Spia

Cosa significa

AVARIA SERVOSTERZO

Portando il dispositivo di avviamento in posizione MAR la spia (o il simbolo sul display) si accende, ma deve

spegnersi dopo alcuni secondi. Se la spia (o il simbolo sul display) rimane accesa potrebbe non essere

riscontrabile l'effetto del servosterzo e lo sforzo sul volante potrebbe aumentare sensibilmente, pur

essendo mantenuta la possibilità di sterzare la vettura. Su alcune versioni il display visualizza il messaggio

dedicato. Rivolgersi appena possibile alla Rete Assistenziale Fiat.

CINTURE DI SICUREZZA NON ALLACCIATE

La spia si accende a luce fissa con vettura ferma e cintura di sicurezza lato guida e/o passeggero (posto

occupato) non allacciata. La spia si accende a luce lampeggiante, unitamente ad una segnalazione

acustica quando, a vettura in movimento, la cintura del guidatore e/o quella del passeggero (posto

occupato) non è correttamente allacciata. Allacciare la cintura di sicurezza.

AVARIA AIR BAG

L’accensione della spia a luce fissa indica un'avaria all’impianto air bag.

28) 29)

ATTENZIONE

28)

Se la spia

non si accende portando il dispositivo di avviamento in posizione MAR oppure se rimane accesa durante la marcia è

possibile che sia presente un’anomalia nei sistemi di ritenuta; in tal caso gli air bag od i pretensionatori potrebbero non attivarsi in caso di
incidente o, in un più limitato numero di casi, attivarsi erroneamente. Prima di proseguire, rivolgersi alla Rete Assistenziale Fiat per l’immediato
controllo del sistema.

29)

L’avaria della spia

viene segnalata dall'accensione, sul display del quadro strumenti, dell'icona

. In tal caso la spia potrebbe non

segnalare eventuali anomalie dei sistemi di ritenuta. Prima di proseguire, rivolgersi alla Rete Assistenziale Fiat per l'immediato controllo del
sistema.

47

















Content      ..     1      2      3      4      ..
