Fiat 500X. Uso e Manutenzione in italiano (2014) - 1





Noi che abbiamo ideato, progettato e costruito la tua vettura,

la conosciamo davvero in ogni singolo dettaglio e componente. Nelle

officine autorizzate Fiat Service

trovi tecnici formati direttamente da noi che ti offrono qualità e professionalità in tutti gli interventi di

manutenzione. Le officine Fiat sono sempre al tuo fianco per la manutenzione periodica,

i controlli di stagione e per i consigli pratici dei nostri esperti.

Con i Ricambi Originali distribuiti da MOPAR

®

, mantieni nel tempo le caratteristiche di affidabilità,

comfort e performance per cui hai scelto la tua nuova vettura.

Chiedi sempre i Ricambi Originali dei componenti che utilizziamo per costruire le nostre auto e che ti

raccomandiamo perché sono il risultato del nostro costante impegno nella ricerca e nello sviluppo

di tecnologie sempre più innovative.

Per tutti questi motivi

affidati ai Ricambi Originali:

i soli appositamente progettati da FCA per la tua auto.

SICUREZZA:

SISTEMA FRENANTE

ECOLOGIA: FILTRI ANTIPARTICOLATO,

MANUTENZIONE CLIMATIZZATORE

COMFORT:

SOSPENSIONI E TERGICRISTALLI

PERFORMANCE:

CANDELE, INIETTORI E BATTERIE

LINEA ACCESSORI:

BARRE PORTA TUTTO, CERCHI

PERCHÈ SCEGLIERE

RICAMBI ORIGINALI

Il presente Libretto di Uso e Manutenzione ha lo scopo di illustrare le modalità di utilizzo operativo della vettura.

Per l’utente appassionato e desideroso di usufruire di approfondimenti, curiosità ed informazioni di dettaglio sulle caratteristiche e
funzionalità della vettura stessa, Fiat offre la possibilità di consultare una sezione dedicata disponibile in formato elettronico.

LIBRETTO DI USO E MANUTENZIONE DELLA VETTURA ONLINE

Lungo il testo del Libretto di Uso e Manutenzione, in corrispondenza degli argomenti per i quali sono previsti degli approfondimenti,

viene riportato il seguente simbolo

Collegarsi al sito internet

www.mopar.eu/owner

ed accedere all’area a lei riservata.

Sulla pagina “Manutenzione e cura” sono disponibili tutte le informazioni sulla sua vettura ed il link per accedere ad

eLUM

, dove potrà trovare

gli approfondimenti del Libretto di Uso e Manutenzione.

Il sito

eLUM

è gratuito e le permetterà, peraltro, di consultare agevolmente la documentazione di bordo di tutte le altre vetture del Gruppo.

Buona lettura e buon divertimento!

Cop 500X LUM IT_500 UM ITA  27/10/14  13.04  Pagina 2

Egregio Cliente,

Ci congratuliamo e La ringraziamo per aver scelto una Fiat.

Abbiamo preparato questo Libretto per consentirLe di apprezzare appieno le qualità di questa vettura.

Proseguendo nella lettura di questo Libretto, troverà informazioni, consigli ed avvertenze importanti per l'uso della vettura, che La
aiuteranno a sfruttare a fondo le doti tecniche della Sua Fiat 500X.

Le raccomandiamo di leggerlo in tutte le sue parti prima di accingersi per la prima volta alla guida, in modo da familiarizzare con i
comandi ed in particolar modo con quelli relativi ai freni, allo sterzo ed al cambio; allo stesso tempo potrà iniziare a comprendere il
comportamento della vettura sulle varie superfici stradali.

All'interno di questo documento troverà caratteristiche, accorgimenti particolari ed informazioni essenziali per la cura, la manutenzione
nel tempo, la sicurezza di guida e di esercizio della Sua Fiat 500X.

Dopo averlo consultato, Le consigliamo di conservare il presente Libretto all'interno della vettura, per facilitarne la consultazione e per
far sì che resti a bordo della stessa in caso di vendita.

Nel Libretto di Garanzia allegato troverà inoltre la descrizione dei Servizi Assistenziali che Fiat offre ai propri Clienti, il Certificato di
Garanzia e il dettaglio dei termini e delle condizioni per il mantenimento della medesima.

Siamo certi che questi strumenti La faranno entrare in sintonia con la Sua nuova vettura e Le faranno apprezzare gli uomini Fiat che La
assisteranno.

Buona lettura, dunque, e buon viaggio!

In questo Libretto di Uso e Manutenzione sono descritte tutte le versioni di Fiat 500X. Contenuti opzionali,
equipaggiamenti dedicati a mercati specifici o versioni particolari non sono identificati come tali nel testo: occorre
pertanto considerare solo le informazioni relative ad allestimento, motorizzazione e versione della vettura da Lei
acquistata. Eventuali contenuti introdotti durante la vita produttiva del modello, ma indipendenti dalla espressa richiesta
di contenuti opzionali al momento dell'acquisto, saranno identificati con la dicitura

(ove presente).

I dati contenuti in questa pubblicazione sono da intendersi finalizzati al guidarLa correttamente nell'utilizzo della vettura.
Fiat Chrysler Automobiles è impegnata in un processo di perfezionamento continuo dei veicoli prodotti, riservandosi
quindi il diritto di apportare modifiche al modello descritto per ragioni di natura tecnica e/o commerciale.
Per ulteriori informazioni, rivolgersi alla Rete Assistenziale Fiat.

DA LEGGERE ASSOLUTAMENTE

RIFORNIMENTO DI COMBUSTIBILE

Motori a benzina

: rifornire la vettura solo con benzina senza piombo con numero di ottano (RON) non inferiore a 95, conforme alla specifica

europea EN228. Non utilizzare benzine contenenti Metanolo oppure Etanolo E85. L'utilizzo di queste miscele può causare problemi di
avviamento e guidabilità, oltre a danneggiare componenti essenziali per l'impianto di alimentazione.
Per maggiori dettagli sull'utilizzo del corretto combustibile vedere quanto riportato al paragrafo "Rifornimento della vettura" nel capitolo
"Avviamento e guida".

Motori Diesel

: rifornire la vettura solo con gasolio per autotrazione conforme alla specifica europea EN590. L’utilizzo di altri prodotti o

miscele può danneggiare irreparabilmente il motore con conseguente decadimento della garanzia per danni causati.
Per maggiori dettagli sull'utilizzo del corretto combustibile vedere quanto riportato al paragrafo "Rifornimento della vettura" nel capitolo
"Avviamento e guida".

AVVIAMENTO DEL MOTORE

Versioni dotate di cambio manuale (motori a benzina)

: assicurarsi che il freno di stazionamento sia inserito, posizionare la leva del

cambio in folle, premere a fondo il pedale della frizione, senza premere l'acceleratore, quindi ruotare la chiave di avviamento in AVV oppure
premere il pulsante del dispositivo di avviamento; rilasciare chiave o il pulsante appena il motore si è avviato.

Versioni dotate di cambio manuale (motori Diesel)

: assicurarsi che il freno di stazionamento sia inserito, posizionare la leva del cambio in

folle, premere a fondo il pedale della frizione, senza premere l’acceleratore, quindi ruotare la chiave di avviamento in MAR ed attendere lo
spegnimento della spia

. Portare la chiave di avviamento in AVV o premere il pulsante del dispositivo di avviamento; rilasciare chiave o

il pulsante appena il motore si è avviato.

Versioni dotate di cambio automatico

: assicurarsi che il freno di stazionamento sia inserito e che la leva del cambio sia in posizione P

(Parcheggio) o N (Folle), premere il pedale del freno, senza premere l'acceleratore, quindi ruotare la chiave di avviamento in AVV o premere il
pulsante del dispositivo di avviamento; rilasciare chiave o il pulsante appena il motore si è avviato.

PARCHEGGIO SU MATERIALE INFIAMMABILE

Durante il funzionamento, la marmitta catalitica sviluppa elevate temperature. Quindi, non parcheggiare la vettura su erba, foglie secche, aghi
di pino o altro materiale infiammabile: pericolo di incendio.

RISPETTO DELL’AMBIENTE

La vettura è dotata di un sistema che permette una diagnosi continua dei componenti correlati alle emissioni per garantire un miglior rispetto
dell’ambiente.

APPARECCHIATURE ELETTRICHE ACCESSORIE

Se dopo l’acquisto della vettura si desidera installare accessori che necessitino di alimentazione elettrica (con rischio di scaricare
gradualmente la batteria), rivolgersi alla Rete Assistenziale Fiat che ne valuterà l’assorbimento elettrico complessivo e verificherà se l'impianto
della vettura sia in grado di sostenere il carico richiesto.

MANUTENZIONE PROGRAMMATA

Una corretta manutenzione consente di conservare inalterate nel tempo le prestazioni della vettura e le caratteristiche di sicurezza, rispetto
per l’ambiente e bassi costi di esercizio.

SIMBOLOGIA

Su alcuni componenti della vettura sono presenti delle targhette colorate, la cui simbologia indica precauzioni importanti da
osservare nei confronti del componente stesso.
Sotto il cofano motore è inoltre presente una targhetta riepilogativa della simbologia.

MODIFICHE/ALTERAZIONI DELLA VETTURA

AVVERTENZA Qualsiasi modifica od alterazione della vettura potrebbe comprometterne gravemente la sicurezza nonché la
tenuta di strada e provocare incidenti, con rischi anche mortali per gli occupanti.

AVVERTENZA L'impiego di tali dispositivi all'interno dell'abitacolo (senza antenna esterna) può causare, oltre a potenziali danni
per la salute dei passeggeri, malfunzionamenti ai sistemi elettronici di cui la vettura è equipaggiata, compromettendo la
sicurezza della vettura stessa.

AVVERTENZA Se, all'interno della vettura e/o nei pressi della chiave elettronica, fossero presenti dispositivi come telefoni
cellulari/computer portatili/Smartphone/Tablet, si potrebbe verificare una riduzione delle prestazioni del sistema Keyless Entry /
Keyless Go.

USO DEL LIBRETTO

INDICAZIONI OPERATIVE

Ogni qualvolta verranno fornite indicazioni di direzione relative alla vettura (sinistra/destra oppure avanti/indietro), queste
saranno da intendersi riferite alla percezione di un occupante seduto al posto di guida. Casi particolari, che deroghino a questa
indicazione, verranno opportunamente segnalati a testo.
Le figure riportate lungo il Libretto hanno funzione indicativa: ciò può significare che alcuni dettagli rappresentati nell'immagine
non corrispondano a quanto potrà trovare sulla Sua vettura. Inoltre, il Libretto è stato realizzato basandosi su vetture con
volante a sinistra; è quindi possibile che, su vetture con volante a destra, alcuni comandi risultino disposti o realizzati in modo
differente rispetto alla perfetta specularità di quanto raffigurato.
Per individuare il capitolo in cui sono contenute le informazioni desiderate, può consultare l'indice alfabetico posto alla fine del
presente Libretto di Uso e Manutenzione.
I capitoli sono a loro volta rapidamente identificabili tramite una unghiatura grafica dedicata, presente a lato di tutte le pagine
dispari. Poche pagine più avanti troverà una legenda che Le permetterà di familiarizzare con l'ordine dei capitoli e i relativi
simboli in unghiatura. Troverà comunque indicazione testuale del capitolo consultato a lato di tutte le pagine pari.

AVVERTENZE E PRECAUZIONI

Leggendo questo Libretto di Uso e Manutenzione troverà una serie di

AVVERTENZE

volte ad evitare procedure che

potrebbero danneggiare la Sua vettura.
Sono inoltre presenti

PRECAUZIONI

da seguire attentamente per evitare un utilizzo non idoneo dei componenti della vettura,

che potrebbe essere causa di incidenti od infortuni.
È pertanto opportuno osservare scrupolosamente tutte le raccomandazioni di

AVVERTENZA

e di

PRECAUZIONE

.

Le

AVVERTENZE

e le

PRECAUZIONI

sono richiamate lungo il testo dai simboli:

per la sicurezza delle persone;

per l’integrità della vettura;

per la salvaguardia dell’ambiente.

NOTA Questi simboli, quando necessari, sono riportati accanto al titolo oppure al termine del capoverso e sono seguiti da un
numero. Tale numero richiama la corrispondente avvertenza presente al fondo della relativa sezione.

CONOSCENZA DELLA VETTURA

Comincia da qui la conoscenza
ravvicinata della Sua nuova automobile.

Il libretto che sta leggendo Le descrive
in modo semplice e diretto com'è
fatta e come funziona.

Per questo Le consigliamo di
consultarlo stando comodamente
seduto a bordo, in modo da
consentirLe di verificare
immediatamente quanto illustrato.

PLANCIA PORTASTRUMENTI.........

7

LE CHIAVI .......................................

8

DISPOSITIVO DI AVVIAMENTO .......

9

FIAT CODE...................................... 11

ALLARME ....................................... 12

PORTE............................................ 13

SEDILI............................................. 16

APPOGGIATESTA ........................... 19

VOLANTE........................................ 20

SPECCHI RETROVISORI ................ 21

LUCI ESTERNE ............................... 22

LUCI INTERNE ................................ 25

TERGICRISTALLO /
TERGILUNOTTO ............................. 26

CLIMATIZZAZIONE ......................... 28

ALZACRISTALLI ELETTRICI ............ 32

TETTO

PRIBILE ELETTRICO ......... 33

COFANO MOTORE ......................... 35

BAGAGLIAIO .................................. 37

6

CONOSCENZA

DELLA

VETTURA

A

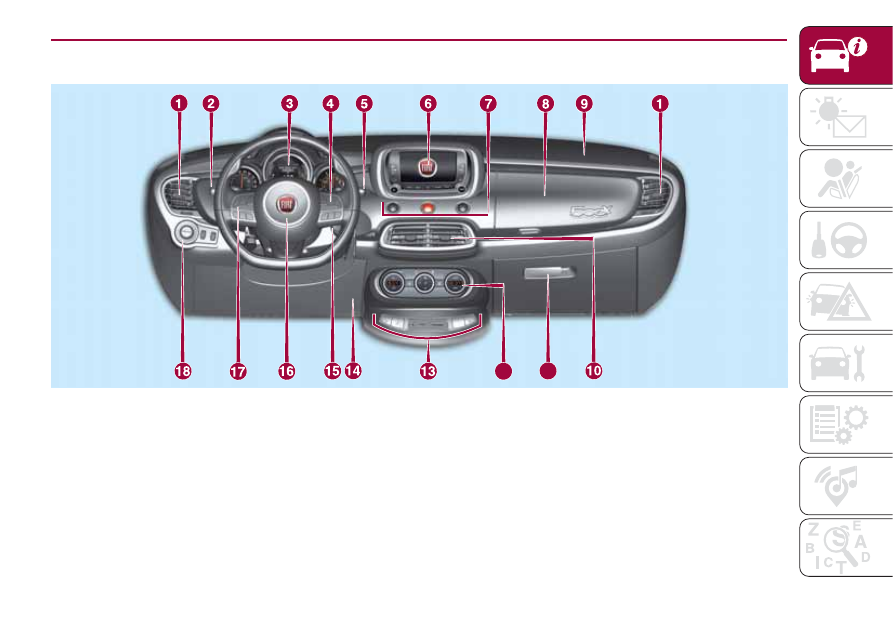

PLANCIA PORTASTRUMENTI

1. Diffusori aria laterali orientabili 2. Leva sinistra: indicatori di direzione, luci abbaglianti, lampeggi, funzione Lane change 3. Quadro strumenti
4. Comandi al volante: Cruise control, Speed Limiter 5. Leva destra: tergicristallo / lavacristallo, tergilunotto / lavalunotto, impostazione livello
sensibilità sensore pioggia 6. Display: autoradio /

Uconnect

7. Star&Stop, Luci emergenza, Led stato air bag passeggero 8. Cassetto

portaoggetti superiore refrigerato 9. Air bag frontale passeggero 10. Diffusori aria centrali orientabili 11. Cassetto portaoggetti inferiore 12. Comandi
climatizzazione 13. Pulsanti su mobiletto centrale: riscaldamento sedili, riscaldamento volante, plancetta porta USB + presa AUX e lettore SD Card
(ove presenti) 14. Air bag ginocchia 15. Dispositivo di avviamento (chiave o pulsante) 16. Air bag frontale guidatore 17. Comandi al volante: menù
display, trip computer, multimedia, telefono, riconoscimento vocale 18. Plancetta: commutatore luci, correttore assetto fari.

12

11

1

F1B0321C

7

LE CHIAVI

CHIAVE CON
TELECOMANDO

1)

1)

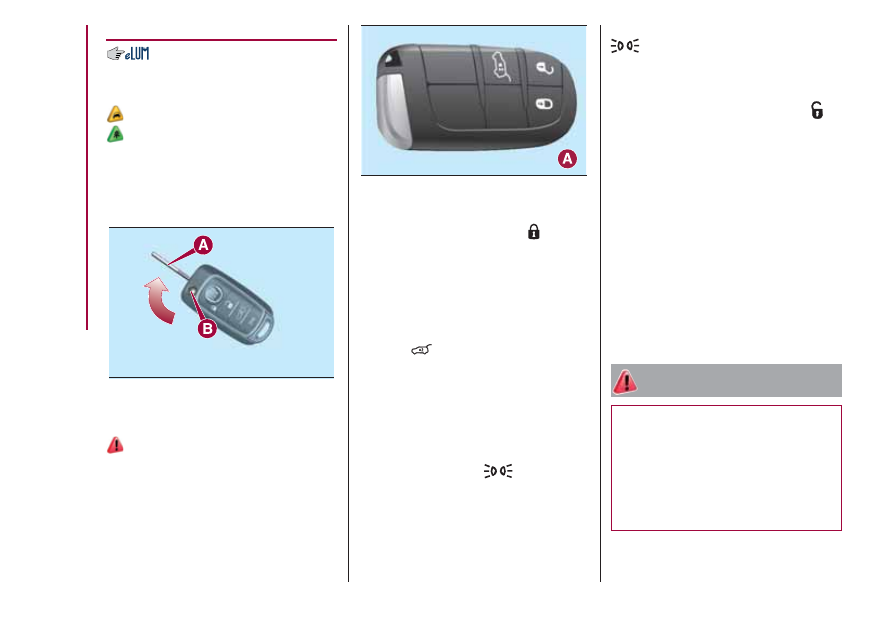

L’inserto metallico A fig. 2 della chiave
aziona:

il dispositivo di avviamento;

la serratura porta guidatore.

Premere il pulsante B per aprire/
chiudere l’inserto metallico.

1)

CHIAVE ELETTRONICA

(versioni con sistema "Keyless Go")

Sulle versioni dotate di sistema
"Keyless Go" la vettura è dotata di una
chiave elettronica A fig. 3, fornita in
duplice esemplare.

Blocco porte e bagagliaio

Pressione breve del pulsante

o

"

FIAT

": blocco delle porte, del

bagagliaio con spegnimento della
plafoniera interna e singola
segnalazione luminosa degli indicatori
di direzione (ove presente).
Premere due volte rapidamente il
pulsante

per effettuare l'apertura a

distanza del bagagliaio (ove presente).
L’apertura del bagagliaio è segnalata
dal doppio lampeggio degli indicatori di
direzione.

Accensione luci (solo
chiave con telecomando)

Premendo il pulsante

, si

comanda a distanza l'accensione delle
luci di posizione e delle luci
anabbaglianti, per la durata massima di
90 secondi.

Premendo nuovamente il pulsante

, si spengono le luci attivate in

precedenza (se la funzione luci di
parcheggio era già attiva, continuerà ad
esserlo). Se, allo scadere dei 90
secondi, viene premuto il pulsante

,

le luci anabbaglianti e le luci di
posizione rimarranno accese per
ulteriori 30 secondi.

RICHIESTA DI CHIAVI
SUPPLEMENTARI

Qualora fosse necessario richiedere
una nuova chiave con telecomando
oppure una nuova chiave elettronica,
rivolgersi alla Rete Assistenziale Fiat
portando con sé un documento di
identità e i documenti identificativi di
possesso della vettura.

ATTENZIONE

1)

Premere il pulsante B solo con chiave

posizionata lontano dal corpo, in
particolare dagli occhi e da oggetti
deteriorabili (ad es. gli abiti). Non lasciare la
chiave incustodita per evitare che
qualcuno, specialmente i bambini, possa
maneggiarla e premere inavvertitamente
il pulsante.

2

F1B0007C

3

F1B0008C

8

CONOSCENZA

DELLA

VETTURA

ATTENZIONE

1)

Urti violenti potrebbero danneggiare i

componenti elettronici presenti nella
chiave. Per garantire la perfetta efficienza
dei dispositivi elettronici interni alla chiave,
non lasciare la stessa esposta ai raggi
solari.

ATTENZIONE

1)

Le pile esauste possono essere nocive

per l'ambiente se non correttamente
smaltite; devono quindi essere gettate
negli appositi contenitori come previsto
dalle norme di legge oppure possono
essere consegnate alla Rete Assistenziale
Fiat, che si occuperà dello smaltimento.

DISPOSITIVO DI
AVVIAMENTO

Versioni con chiave
meccanica

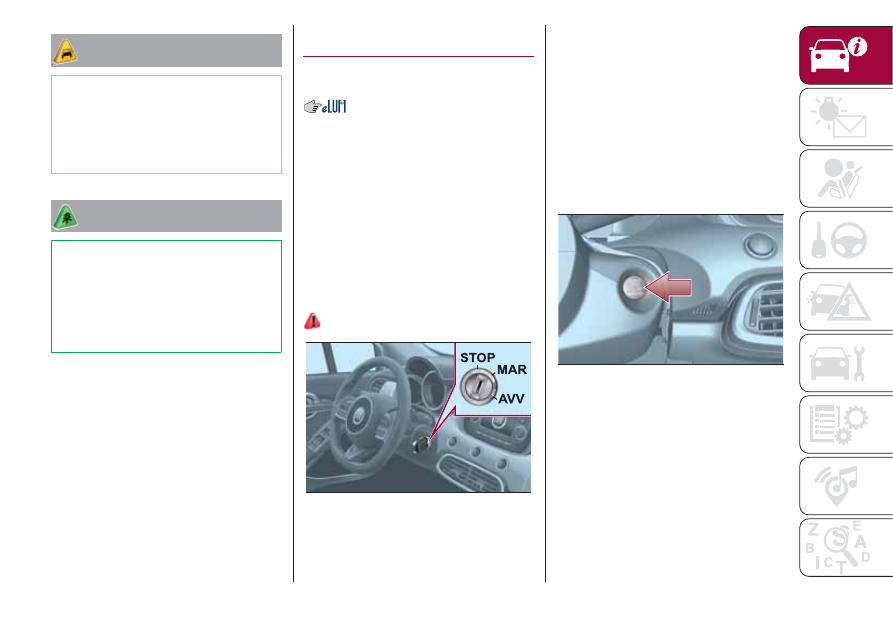

La chiave può ruotare in tre diverse
posizioni fig. 4:

STOP: motore arrestato, chiave

estraibile, blocco dello sterzo
(con chiave estratta). Alcuni dispositivi
elettrici (ad es. chiusura centralizzata
porte, allarme, ecc.) sono comunque
disponibili;

MAR: posizione di marcia. Tutti i

dispositivi elettrici sono disponibili;

AVV: avviamento del motore.

2) 3)

Versioni con chiave
elettronica (sistema
Keyless Go)

Per attivare il dispositivo di avviamento
fig. 5 è necessario che la chiave
elettronica sia presente all'interno
dell'abitacolo.
Il dispositivo di avviamento si attiva
anche se la chiave elettronica si trova
all'interno del bagagliaio oppure sulla
cappelliera.

Il dispositivo di avviamento può
assumere i seguenti stati:

STOP: motore arrestato, blocco dello

sterzo. Alcuni dispositivi elettrici (ad
es. chiusura centralizzata porte,
allarme, ecc.) sono comunque
disponibili;

4

F1B0013C

5

F1B0014C

9

MAR: posizione di marcia. Tutti i

dispositivi elettrici sono disponibili. E'
possibile passare in questo stato
premendo una volta il pulsante del
dispositivo di avviamento, senza
premere il pedale del freno (versioni con
cambio automatico) o della frizione
(versioni con cambio manuale);

AVV: avviamento del motore.

NOTA Il dispositivo di avviamento NON
si attiva se la chiave elettronica si trova
all'interno del bagagliaio e quest'ultimo
risulta aperto.
NOTA Con dispositivo di avviamento in
stato MAR, trascorsi 30 minuti con
vettura ferma (versioni con cambio
manuale) oppure con leva del cambio in
posizione P (Parcheggio) (versioni con
cambio automatico) e motore arrestato,
il dispositivo di avviamento si porterà
automaticamente in posizione STOP.
NOTA Con motore avviato, è possibile
abbandonare la vettura portando con
sé la chiave elettronica. Il motore
resterà comunque avviato. La vettura
segnalerà l'assenza della chiave
nell'abitacolo una volta richiusa la porta.
Per maggiori informazioni
sull'avviamento del motore, vedere
quanto descritto al paragrafo
"Avviamento del motore", nel capitolo
"Avviamento e guida".

4) 5)

BLOCCASTERZO

Inserimento

Versioni con chiave meccanica

: con

dispositivo in posizione STOP estrarre
la chiave e ruotare il volante fino ad
avvenuto bloccaggio.
AVVERTENZA Il blocco dello sterzo è
possibile solo in seguito alla rimozione
della chiave dal dispositivo di
avviamento se è stata effettuata una
rotazione della chiave stessa dalla
posizione MAR a quella STOP.

Versioni con chiave elettronica

: il

bloccasterzo si inserisce all'apertura
della porta del guidatore con pulsante
del dispositivo di avviamento in stato di
STOP e velocità inferiore a 3 km/h.

Disinserimento

Versioni con chiave meccanica

:

muovendo leggermente il volante,
ruotare la chiave in posizione MAR.

Versioni con chiave elettronica

: il

bloccasterzo si disinserisce quando
viene premuto il dispositivo di
avviamento e la chiave elettronica viene
riconosciuta.

6) 7)

ATTENZIONE

2)

In caso di manomissione del dispositivo

di avviamento (ad es. un tentativo di furto),
farne verificare il funzionamento alla Rete
Assistenziale Fiat prima di riprendere la
marcia.

3)

Scendendo dalla vettura portare sempre

con sé la chiave, per evitare che qualcuno
azioni inavvertitamente i comandi.
Ricordarsi di inserire il freno di
stazionamento elettrico. Non lasciare mai
bambini sulla vettura incustodita.

4)

È tassativamente vietato ogni intervento

in aftermarket, con conseguenti
manomissioni della guida o del piantone
sterzo (ad es. montaggio di antifurto), che
potrebbero causare, oltre al decadimento
delle prestazioni del sistema e della
garanzia, gravi problemi di sicurezza,
nonché la non conformità omologativa
della vettura.

5)

Non estrarre mai la chiave meccanica

quando la vettura è in movimento. Il volante
si bloccherebbe automaticamente alla
prima sterzata. Questo vale sempre, anche
nel caso in cui la vettura sia trainata.

10

CONOSCENZA

DELLA

VETTURA

6)

Prima di uscire dalla vettura, azionare

SEMPRE il freno di stazionamento, sterzare
le ruote, inserire la prima marcia se in
salita o la retromarcia se in discesa, sulle
versioni dotate di cambio automatico
portare la leva del cambio in posizione P
(Parcheggio), premere il dispositivo di
avviamento per portarlo su STOP. In caso
di forte pendenza posizionare davanti
alle ruote un cuneo o un sasso. Quando si
abbandona la vettura, bloccare sempre
tutte le porte premendo l'apposito pulsante
sulla maniglia (vedere quanto descritto
alla voce "Keyless Entry" nel paragrafo
"Porte").

7)

Per versioni dotate di sistema Full

Keyless System non lasciare la chiave
elettronica all'interno od in prossimità della
vettura oppure in un luogo accessibile ai
bambini. Non lasciare la vettura con il
dispositivo di accensione in posizione
MAR. Un bambino potrebbe azionare gli
alzacristalli elettrici, altri comandi o
addirittura mettere in marcia la vettura.

FIAT CODE

Il sistema Fiat Code impedisce l'utilizzo
non autorizzato della vettura,
disabilitando l'avviamento del motore.
L'impianto non necessita di
abilitazione/attivazione: il funzionamento
è automatico, indipendentemente dal
fatto che le porte della vettura siano
bloccate oppure sbloccate.
Portando il dispositivo di avviamento in
posizione MAR, il sistema Fiat Code
identifica il codice trasmesso dalla
chiave. Se il codice viene riconosciuto
come valido, il sistema Fiat Code
autorizza quindi l'avviamento del
motore.
Riportando il dispositivo di avviamento
in posizione STOP, il sistema Fiat Code
disattiva la centralina che controlla il
motore, impedendone quindi
l'avviamento.
Per le corrette procedure di avviamento
del motore, vedere quanto descritto al
paragrafo "Avviamento del motore"
nel capitolo "Avviamento e guida".

IRREGOLARITÀ DI
FUNZIONAMENTO

Se, durante l'avviamento, il codice della
chiave non viene riconosciuto
correttamente, sul quadro strumenti
viene visualizzata l'icona

(vedere

quanto descritto al paragrafo "Spie
e messaggi" nel capitolo "Conoscenza
del quadro strumenti"). Questa
condizione comporta l'arresto del
motore dopo 2 secondi. In questo caso
portare il dispositivo di avviamento in
posizione STOP e nuovamente in MAR;
se il blocco persiste, riprovare con le
altre chiavi in dotazione. Se non fosse
comunque possibile avviare il motore,
rivolgersi alla Rete Assistenziale Fiat.
Se l'icona

viene visualizzata durante

la marcia, significa che il sistema sta
effettuando un'autodiagnosi (dovuto ad
esempio ad un calo di tensione). Se la
visualizzazione permane, rivolgersi
alla Rete Assistenziale Fiat.

11

ALLARME

L'intervento dell'allarme aziona
l'avvisatore acustico e gli indicatori di
direzione.

AVVERTENZA L’allarme viene adeguato
all'origine dal Costruttore alle norme
delle diverse nazioni di
commercializzazione della vettura.

INSERIMENTO ALLARME

(ove presente)
Con porte e cofani chiusi, dispositivo di
avviamento ruotato in posizione STOP,
puntare la chiave con telecomando o
la chiave elettronica in direzione della
vettura quindi premere e rilasciare il
pulsante

"

FIAT

".

Per versioni con chiave elettronica,
l'inserimento dell'allarme può essere
attuato anche tramite la pressione del
pulsante "blocco porte" situato sulla
maniglia esterna della porta. Per
maggiori informazioni, fare riferimento al
paragrafo Keyless Entry poche pagine
più avanti.
L'impianto emette una segnalazione
(ove presente) sia visiva che acustica ed
attiva il blocco porte.

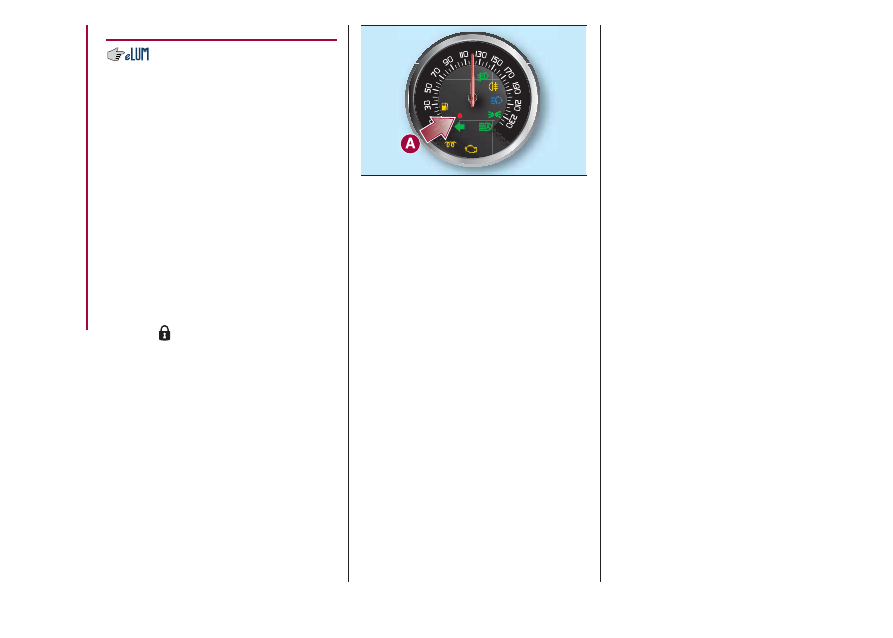

Con allarme inserito, sul quadro
strumenti lampeggia la spia A fig. 6.

L'inserimento dell'allarme è preceduto
da una fase di auto diagnosi: in caso
di anomalia, il sistema emette
un'ulteriore segnalazione acustica.

DISINSERIMENTO
DELL'ALLARME

AVVERTENZA Azionando l’apertura
centralizzata con l’inserto metallico
della chiave l’allarme non si
disinserisce.

ESCLUSIONE
DELL'ALLARME

Per escludere completamente l’allarme
(ad es. in caso di lunga inattività della
vettura) chiudere le porte ruotando
l’inserto metallico della chiave con
telecomando nella serratura porta.

AVVERTENZA Se si scaricano le pile
della chiave con telecomando, oppure
in caso di guasto al sistema, per
disinserire l’allarme, introdurre la chiave
nel dispositivo di avviamento e
successivamente ruotarla in posizione
MAR.

6

F1B0015C

12

CONOSCENZA

DELLA

VETTURA

PORTE

BLOCCO/SBLOCCO
DELLE PORTE
DALL'INTERNO

Blocco/sblocco
centralizzato

Se tutte le porte sono correttamente
chiuse verranno bloccate
automaticamente al superamento della
velocità di 20 km/h (funzione
"Autoclose"). Questa funzionalità può
anche essere disabilitata dal menù
su quadro strumenti.

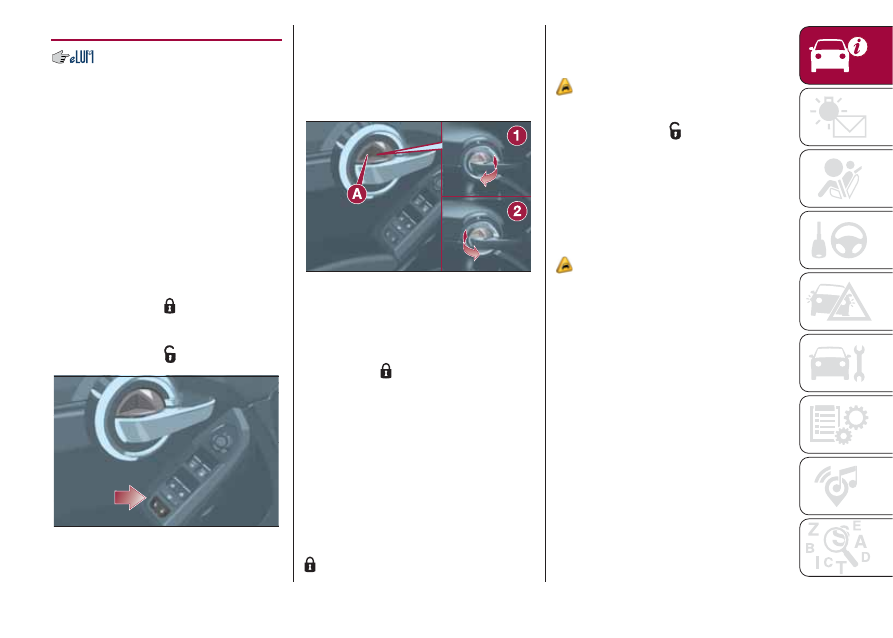

Per effettuare il blocco delle porte,
premere il pulsante

ubicato sulla

mostrina delle porte anteriori fig. 7.
Per effettuare lo sblocco delle porte,
premere il pulsante

.

Blocco/sblocco manuale

Il blocco / sblocco delle porte può
essere inoltre effettuato anche ruotando
il dispositivo A fig. 8 integrato nelle
maniglie interne delle porte anteriori.

L'azionamento del dispositivo delle
porte posteriori provoca il blocco della
sola porta interessata.

Posizione 1

: porta sbloccata

Posizione 2

: porta bloccata

L'azionamento della maniglia delle
porte anteriori provoca lo sblocco di
tutte le porte e del portellone
bagagliaio.

BLOCCO/SBLOCCO
DELLE PORTE
DALL'ESTERNO

Blocco porte dall’esterno

Con porte chiuse premere il pulsante

"

FIAT

" sulla chiave, oppure inserire e

ruotare l’inserto metallico della stessa
nella serratura della porta lato
guidatore.

2)

Sblocco porte dall’esterno

Premere il pulsante

sulla chiave

oppure inserire e ruotare l’inserto
metallico della stessa nella serratura
della porta lato guidatore.

KEYLESS ENTRY

(ove presente)

3)

Il sistema Keyless Entry è in grado di
identificare la presenza di una chiave
elettronica in prossimità di porte e
portellone.
Il sistema consente di sbloccare/
bloccare le porte (od il portellone
bagagliaio) senza dover premere
nessun pulsante sulla chiave
elettronica.
Se il sistema identifica come valida la
chiave elettronica rilevata all'esterno
della vettura, al possessore della chiave
stessa è sufficiente afferrare una delle
maniglie anteriori per disattivare
l'allarme e sbloccare il meccanismo di
apertura delle porte e del portellone del
bagagliaio.

7

F1B0024C

8

F1B0017C

13

Ove la funzionalità sia presente,
afferrando la maniglia della porta del
guidatore è possibile sbloccare la sola
porta lato guida oppure tutte le porte in
funzione della modalità impostata
agendo sul Menu del display oppure sul
sistema

Uconnect

.

Blocco porte

Per effettuare il blocco delle porte,
procedere come segue:

assicurarsi di avere con sé la chiave

elettronica e di trovarsi in prossimità
della maniglia della porta lato guidatore
oppure passeggero;

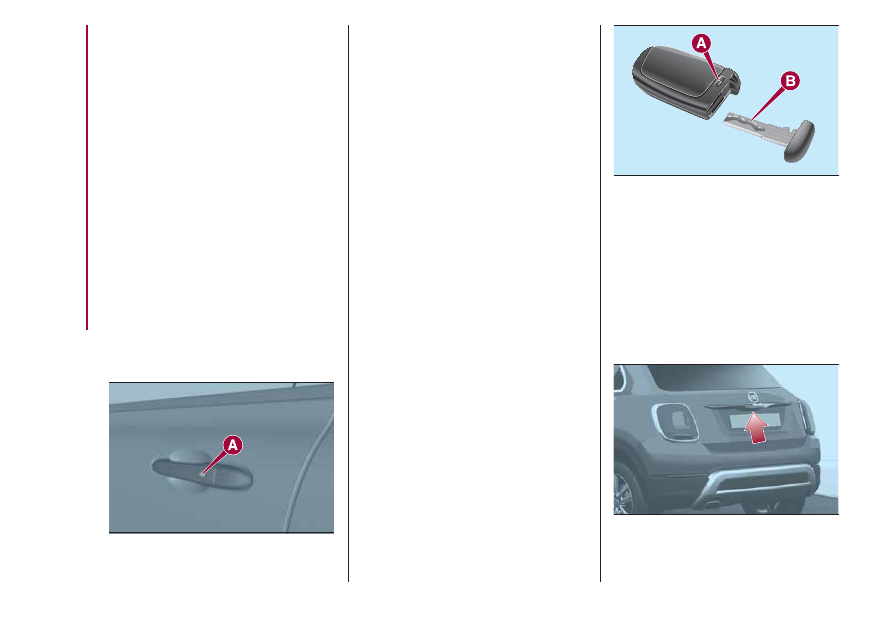

premere il pulsante "blocco porte" A

fig. 9 ubicato sulla maniglia: verranno
in tal modo bloccate tutte le porte ed il
portellone bagagliaio. Il blocco delle
porte attiverà anche l'allarme (ove
presente).

AVVERTENZA Dopo aver premuto il
pulsante di "blocco porte" è necessario
attendere 2 secondi prima di poter
nuovamente sbloccare le porte
mediante la maniglia. Tirando la
maniglia della porta nell'arco di tempo
dei 2 secondi è quindi possibile
verificare se la vettura risulti chiusa
correttamente, senza che le porte
vengano nuovamente sbloccate.

Apertura di emergenza
porta lato guidatore

Se la chiave elettronica non funzionasse
(ad esempio in caso di batteria scarica
della stessa) oppure della batteria
scarica della vettura, è comunque
possibile utilizzare l'inserto metallico di
emergenza presente all'interno della
chiave per azionare lo sblocco della
serratura della porta lato guidatore.
Per estrarre l'inserto metallico,
procedere come segue:

agire sul dispositivo A fig. 10 ed

estrarre verso l'esterno l'inserto
metallico B;

inserire l'inserto metallico nella

serratura porta lato guidatore e ruotarlo
per sbloccare la serratura porta.

Blocco serratura portellone
bagagliaio

Avvicinandosi con una chiave
elettronica valida in prossimità del
portellone bagagliaio, per
bloccare/sbloccare il bagagliaio,
premere il pulsante di apertura fig. 11
ubicato sotto la maniglia del portellone
stesso.

9

F1B0063C

10

F1B0020C

11

F1B0166C

14

CONOSCENZA

DELLA

VETTURA

Il portellone della vettura può essere
comunque bloccato premendo il
pulsante

sulla chiave elettronica

oppure sul pannello porta interno.

DISPOSITIVO DEAD
LOCK

(ove presente)

8)

È un dispositivo di sicurezza che
inibisce il funzionamento delle maniglie
interne della vettura e del pulsante di
blocco/sblocco porte.

Inserimento dispositivo

Il dispositivo si inserisce su tutte le
porte effettuando una doppia pressione
rapida del pulsante

"

FIAT

" sulla

chiave con telecomando.

Disinserimento dispositivo

Il dispositivo si disinserisce
automaticamente:

effettuando l’operazione di sblocco

porte (premendo il pulsante

sulla

chiave con telecomando);

portando il dispositivo di avviamento

in posizione MAR.

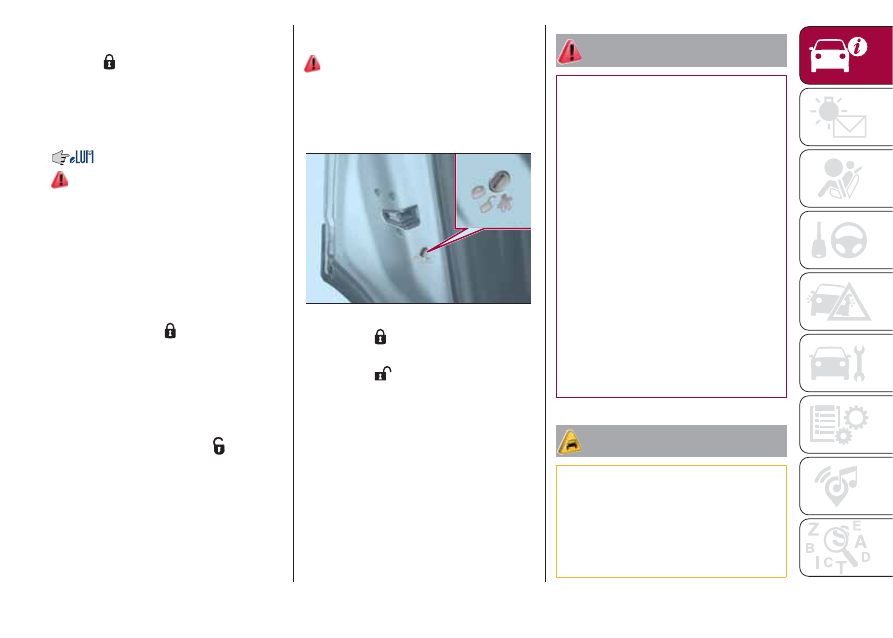

DISPOSITIVO SICUREZZA
BAMBINI

9) 10)

Impedisce l'apertura delle porte
posteriori dall'interno.
Il dispositivo fig. 12 è inseribile solo a
porte aperte:

posizione

: dispositivo inserito

(porta bloccata);

posizione

: dispositivo disinserito

(porta apribile dall'interno).
Il dispositivo rimane inserito anche
effettuando lo sblocco elettrico delle
porte.

AVVERTENZA Quando è inserito il
dispositivo di sicurezza bambini,
le porte posteriori non si possono aprire
dall'interno.

ATTENZIONE

8)

Inserendo il dispositivo Dead Lock non è

più possibile aprire in alcun modo le porte
dall'interno vettura, pertanto assicurarsi,
prima di scendere, che non siano presenti
persone a bordo.

9)

Non lasciare MAI i bambini all'interno

della vettura incustodita, né tantomeno
abbandonare la vettura con le porte
sbloccate in un luogo facilmente
accessibile ai bambini. I bambini
potrebbero ferirsi in modo grave, se non
addirittura letale. Assicurarsi inoltre che
i bambini non inseriscano inavvertitamente
il freno di stazionamento elettrico, azionino
il pedale del freno oppure la leva del
cambio automatico.

10)

Utilizzare sempre questo dispositivo

quando si trasportano dei bambini. Dopo
aver azionato il dispositivo su entrambe
le porte posteriori, verificarne l'effettivo
inserimento agendo sulla maniglia interna
di apertura porte.

ATTENZIONE

2)

Assicurarsi di avere con sé la chiave al

momento della chiusura di porta o
portellone, onde evitare di bloccare la
chiave stessa all'interno della vettura. Una
volta chiusa all'interno, la chiave potrà
essere recuperata solo con l'uso della
seconda chiave fornita.

12

F1B0023C

15

















Content      ..      1       2         ..





//////////////////////////
