As soon as the 20 km/h threshold is
exceeded with driver or passenger side
(with passenger present) seat belts
unfastened, an acoustic warning is
activated together with the flashing of
the

warning light for approximately

105 seconds.

Once activated, this indication cycle
stays active for the entire time at
speeds faster than 8 km/h or if reverse
gear is not engaged or until the seat
belts are fastened.

If the speed drops to less than 8 km/h
or if reverse gear is engaged during the
warning cycle, the tone will be
interrupted and the

warning light

switches on fixed.

If the entire time has not elapsed and
reverse gear is not engaged, the
indication cycle is reactivated as soon
as the speed exceeds 20 km/h again.

REAR SEAT BELT ICON
BEHAVIOUR

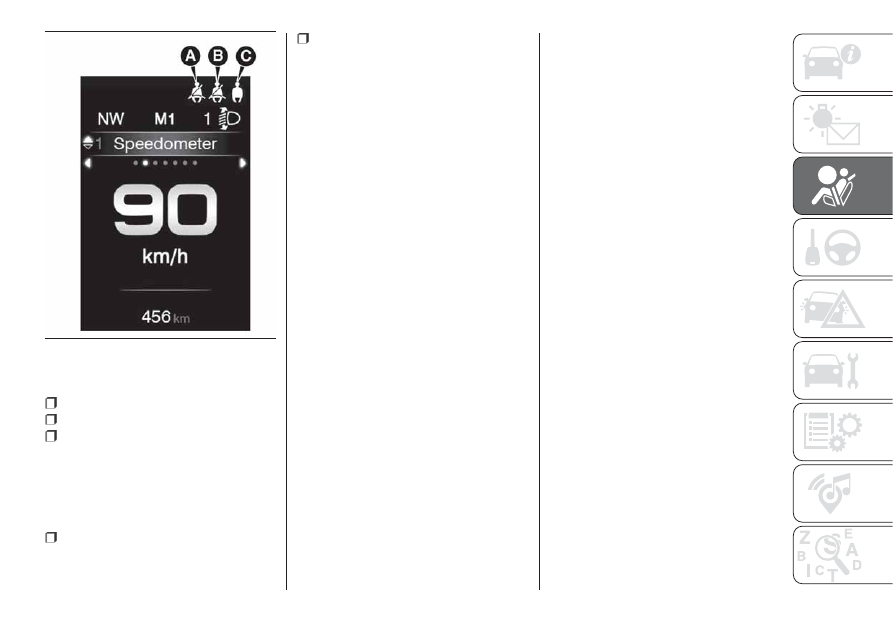

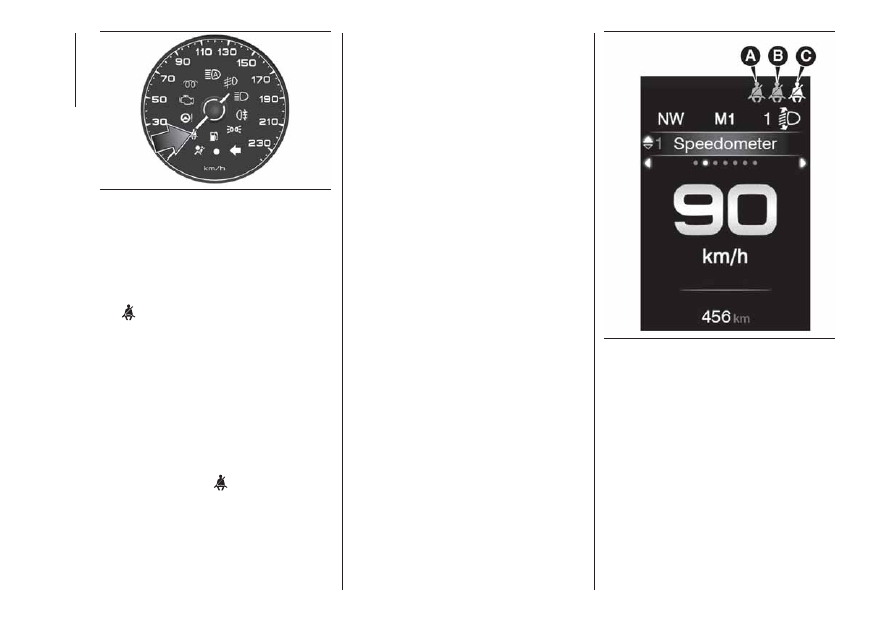

The icons are shown on the display
(fig. 67 versions with colour display or
fig. 68 versions with monochromatic
display) after a few seconds have
elapsed since the ignition device is
turned to MAR.

The icons will disappear after
approximately 35 seconds or after the
rear seat belts have been fastened. If
the seat belt is unfastened, the
corresponding icon will stay on for
approximately 65 seconds and then
switch off without any auditory
indication.

66

F1B0657

67

F1B0658

90

SAFETY

The icons on the display represent the
following (as applicable):

A: rear left seat belt fastened;
B: rear central seat belt fastened;
C: rear right seat belt unfastened.

The icons are displayed according to
the corresponding seat belts in the rear
seats, and stay on for about
65 seconds from the last seat belt
status change:

if the seat belt is fastened the

corresponding icon will appear as
shown in A and B (green on the colour
display);

if the seat belt is unfastened the

corresponding icon will appear as
shown in C (red on the colour display);

At speeds under than 20 km/h, if a rear
seat belt is unbuckled, the respective
icon (A, B or C) stays on with fixed light
for a total of approximately 65 seconds.

At speeds over 20 km/h, if reverse is
not engaged and a rear seat belt is
unbuckled, an auditory warning will be
heard and the respective icon will blink
for approximately 35 seconds. The
auditory warning will switch off and the
icon will light up fixed until the end of
the entire cycle.

Furthermore, the icons lights up for a
few seconds whenever one of the rear
doors is opened.

IMPORTANT NOTES
As far as the rear seats are concerned,
the SBR system will only indicate
whether the seat belts are unfastened
(red icon) or fastened (green icon), not
the presence of any passengers.

For the rear seats, the icons will activate
a few seconds after the ignition device
has been turned to MAR, regardless of
the status of the seat belts (even if the
seat belts are all fastened).

All the warning lights/icons will come on
when at least one belt changes from
fastened to unfastened status or vice
versa.

68

F1B0659

91

PRE-TENSIONERS

The car is equipped with seat belt
pretensioners for the front and rear side
seats. These draw the seat belts back
by several centimetres in the event of a
strong frontal impact to ensure that the
seat belts adhere perfectly to the
occupants' bodies before retention
begins.

It is evident that the pretensioners have
been activated when the belt withdraws
toward the retractor.

The front car seats are also equipped
with a second pretensioner (fitted in the
kick plate area). Its activation is
signalled by the metal cable shortening.

A slight discharge of smoke may be
produced during the activation of the
pretensioner which is not harmful and
does not involve any fire hazard.

The pretensioner does not require any
maintenance or lubrication: any
changes to its original conditions will
invalidate its efficiency.

If, due to unusual natural events (floods,
sea storms, etc.), the device has been
affected by water and/or mud, contact
a Fiat Dealership to have it replaced.

IMPORTANT To obtain the highest
degree of protection from the action of
the pretensioner, wear the seat belt
tight to the chest and pelvis.

LOAD LIMITERS

72)

31)

To increase safety in the event of an
accident, the front and rear lateral seat
belt retractors contain a load limiter
which controls the force acting on the
chest and shoulders during the belt
restraining action in the event of a
head-on collision.

GENERAL
INSTRUCTIONS FOR
USING THE SEAT BELTS

73) 74) 75)

Seat belts are also to be worn by
pregnant women: the risk of injury in the
case of impact is greatly reduced for
them and the unborn child if they are
wearing a seat belt.

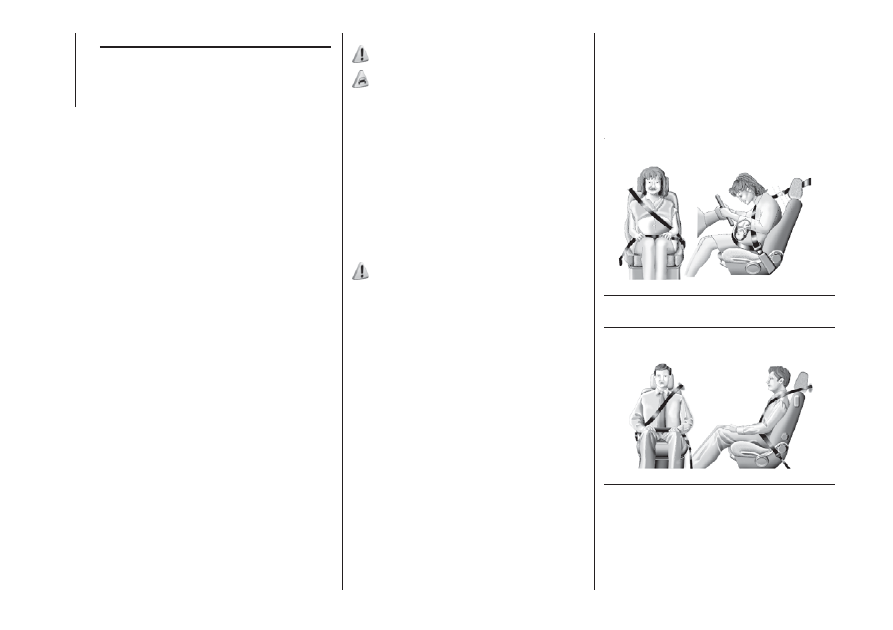

Pregnant women must position the
lower part of the belt very low down so
that it passes over the pelvis and under
the abdomen fig. 69. While pregnancy
progresses, the driver must adjust both
seat and steering wheel to have full
control over the car (pedals and
steering wheel must be easy to
access). The maximum clearance
should be kept between the abdomen
and the steering wheel.

The seat belt strap must not be twisted.
The upper part must pass over the

shoulder and cross the chest
diagonally. The lower part must adhere
to the pelvis fig. 70, not to the
abdomen of the occupant. Do not use
devices (clips, etc.) to hold the seat belt
away from your body.

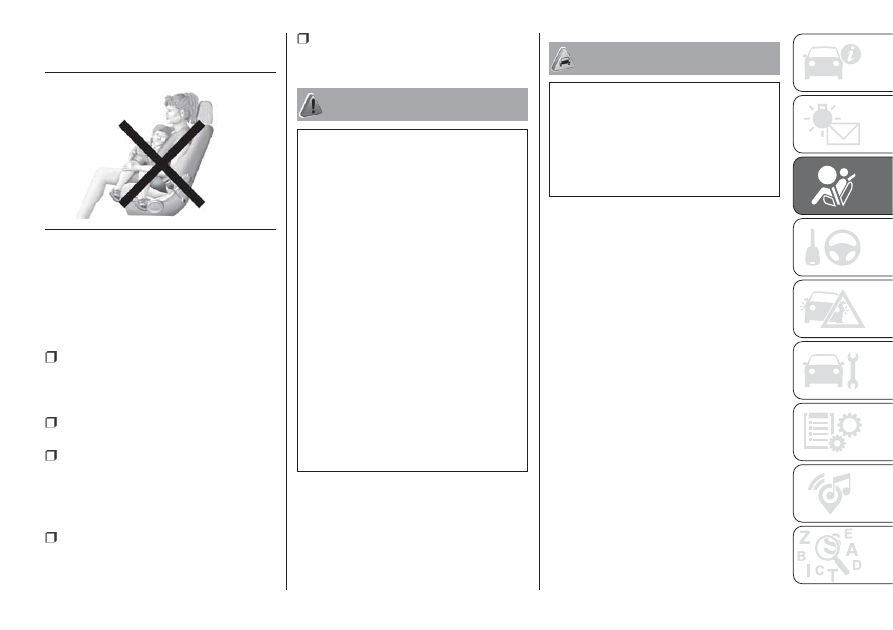

Each seat belt must be used by only
one person. Never travel with a child
sitting on the passenger's lap and a
single belt to protect them both fig. 71.

69

F1B0107C

70

F1B0108C

92

SAFETY

In general, do not place any objects
between the person and the belt.

SEAT BELTS
MAINTENANCE

For keeping the seat belts in efficient
conditions, carefully observe the
following warnings:

always use the seat belt well

stretched and never twisted; make sure
that it is free to run without
obstructions;

check seat belt operation as follows:

attach the seat belt and pull it hard;

replace the seat belt after an

accident of a certain severity even if it
does not appear to be damaged.
Always replace the seat belt if the
pretensioners were deployed;

prevent the retractors from getting

wet: their correct operation is only
guaranteed if water does not get inside;

replace the seat belt when it shows

wear or cuts.

WARNING

72) The pretensioner may be used only
once. Contact a Fiat Dealership to have it
replaced after it has been deployed.
73) Removing or otherwise tampering with
pretensioner and seat belt components is
strictly prohibited. Any intervention on
these components must be performed by
qualified and authorised technicians.
Always go to a Fiat Dealership.
74) For maximum safety, keep the backrest
upright, lean back into it and make sure the
seat belt fits closely across your chest and
pelvis. Always fasten the seat belts for both
the front and rear seats! Travelling without
wearing seat belts will increase the risk of
serious injury and even death in the event
of an accident.
75) If the belt has been subjected to high
levels of stress, for example after an
accident, it should be changed completely
together with the attachments, attachment
fixing screws and the pretensioner. In fact,
even if the belt has no visible defects, it
may have lost its resilience.

IMPORTANT

31) Operations which lead to impacts,
vibrations or localised heating (over 100°C
for a maximum of six hours) in the area
around the pretensioner may cause
damage or make it deploy. Contact a Fiat
Dealership should intervention be
necessary on these components.

71

F1B0109C

93

CHILD RESTRAINT
SYSTEMS

CARRYING CHILDREN
SAFELY

76) 77) 78) 79)

For optimal protection in the event of an
impact, all occupants must be seated
and wearing adequate restraint
systems, including newborn and other
children!

This prescription is compulsory in all EC
countries according to EC Directive
2003/20/EC.

Children below the height of
1.50 metres and up to 12 years must
be protected with suitable restraint
systems and be seated on the rear
seats.

Statistics on accidents indicate that the
rear seats offer greater safety for
children.

Compared with an adult, a child's head
is larger and heavier in proportion to
their body and the child's muscular and
bone structures are not fully developed.
Therefore, correct restraint systems
other than adult seat belts are
necessary, to reduce as much as
possible the risk of injuries in the event
of an accident, braking or sudden
manoeuvre.

Children must be seated safely and
comfortably. As far as the
characteristics of the child seats used
allow, you are advised to keep children
in rear facing child seats for as long as
possible (at least until 3–4 years old),
since this is the most protected position
in the event of an impact.

The choice of the most suitable child
restraint system depends on the weight
and size of the child. There are various
types of child restraint systems, which
can be secured to the car by means of
the seat belts or with the ISOFIX/i-Size
anchorages.

It is recommended to always choose
the restraint system most suitable for
the child; for this reason always refer to
the Owner Handbook provided with the
child restraint system, to be sure that it
is of the right type for the children it is
intended for.

In Europe the characteristics of child
restraint systems are ruled by the
regulation ECE-R44, dividing them into
five weight groups:

Group

Weight range

Group 0

up to 10 kg

Group 0+

up to 13 kg in

weight

Group

Weight range

Group 1

9-18 kg

Group 2

15 - 25 kg

Group 3

22 - 36 kg

The ECE-R44 standard was recently
paired with the ECE R-129 regulation,
which defines the characteristics of the
new i-Size child restraint systems (see
the "Suitability of passenger seats for
i-Size child restraint system use"
paragraph for more information).

All restraint devices must bear the
type-approval data, together with the
control mark, on a label solidly fixed to
the child restraint system which must
never be removed.

Lineaccessori MOPAR

®

includes child

restraint systems for each weight
group. These devices are
recommended having been specifically
designed for Fiat vehicles.

WARNING In order to be correctly
installed in the car, some universal child
seats need a (base) accessory sold
separately from the car seat
manufacturer. Therefore, FCA
recommends confirming the retailer if
the desired child seat can be installed in
the car by having it done, before buying
the seat.

94

SAFETY

FITTING A CHILD
RESTRAINT SYSTEM
WITH SEAT BELTS

The Universal child restraint systems
installed with the seat belts only are
type-approved on the basis of the ECE
R44 standard and are divided into
various weight groups.

80) 81) 82) 83)

IMPORTANT The figures are indicative
and provided for assembly purposes
only. Fit the child restraint system
according to the instructions, which
must be included.

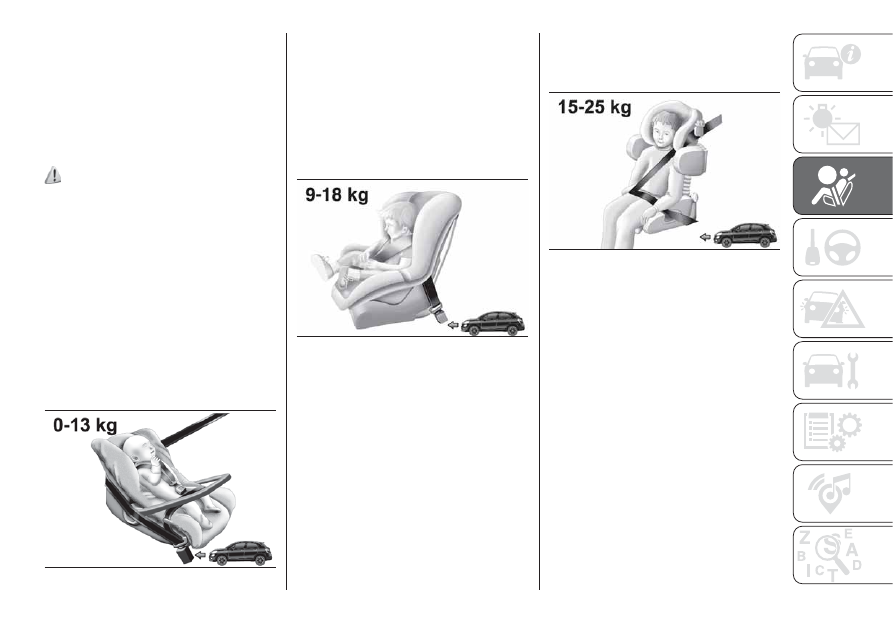

Group 0 and 0+
Infants up to 13 kg must be carried with
a rearward facing child restraint system
of a type as shown in fig. 72 which,
supporting the head, does not induce
stress on the neck in the event of
sudden decelerations.

The child restraint system is secured by
the vehicle seat belts, as shown in
fig. 72 and it must restrain the child in
turn with its own belts.

Group 1
Children of weight from 9 to 18 kg may
be carried in forward facing child
restraint systems fig. 73.

Group 2
Children from 15 to 25 kg may use the
vehicle seat belts directly fig. 74.

In this case, the child restraint system is
used to position the child correctly with
respect to the seat belts so that the
diagonal belt section crosses the child’s
chest and not the neck, and the lower
part is snug on the pelvis not the
abdomen.

72

F1B0110C

73

F1B0111C

74

F1B0112C

95

Children over 1.50 m in height can wear
seat belts like adults.

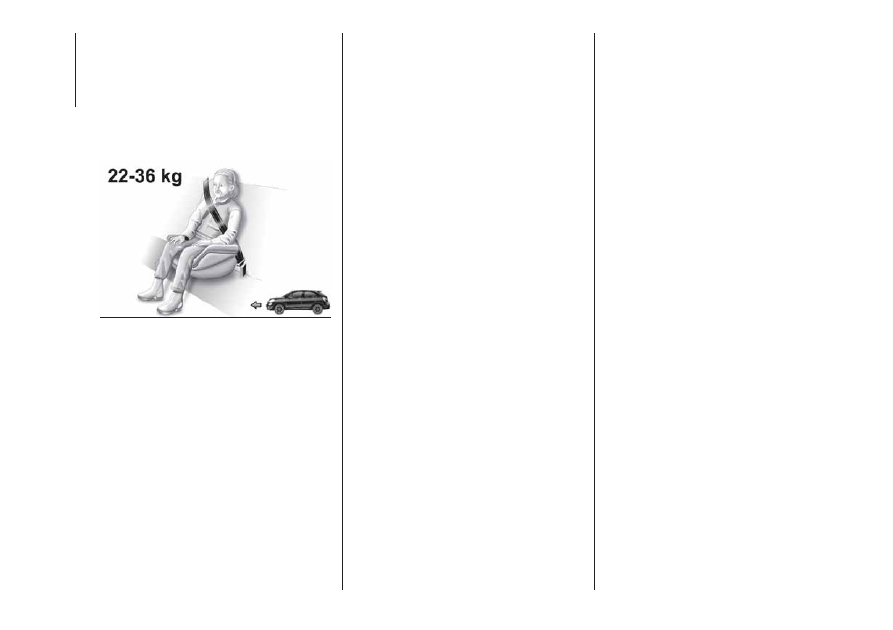

75

F1B0113C

96

SAFETY

Group 3
For children between 22 and 36 kg,
there are dedicated restraint systems
that allow the seat belt to be worn
correctly.

The fig. 75 shows the correct child
positioning on the rear seat.

PASSENGER SEAT COMPLIANCE WITH REGULATIONS ON UNIVERSAL CHILD
RESTRAINT SYSTEM USE

According to the European Directive 2000/3/EC the suitability of each passenger seat position for the fixing of universal child
restraint systems is shown in the following table:

Positioning the “Universal” child restraint system

Group

Weight groups

Front passenger (*)

Rear central

passenger

Rear side

passengers

Airbag enabled

Airbag disabled

Group 0, 0+

up to 13 kg

X

U

X

U

Group 1

9-18 kg

X

U

X

U

Group 2

15-25 kg

U

U

X

U

Group 3

22-36 kg

U

U

X

U

X = Restraint system not suitable for children in this weight category.

U = suitable for child restraint systems of the “Universal” category, according to European Standard EEC-R44 for the specified
“Groups”.

(*) IMPORTANT NEVER fit rearward facing child restraint systems on the front seat with an active passenger side airbag. If you
wish to fit a rearward-facing child restraint system in the front passenger seat, first deactivate the relative airbag (see
instructions in the paragraph "Supplementary protection system (SRS) – Airbag”).

97

INSTALLING AN ISOFIX
CHILD RESTRAINT
SYSTEM

84) 85) 86)

The rear side seats of the car are
equipped with ISOFIX anchors, for
fitting child restraint systems quickly,
simply and safely. The ISOFIX system
lets you install the ISOFIX child
restraining system without using the car
seat belts but connecting them directly
to the car seat with three anchors in the
car.

Traditional child restraint systems can
be fitted alongside ISOFIX child restraint
systems on different seats in the same
car

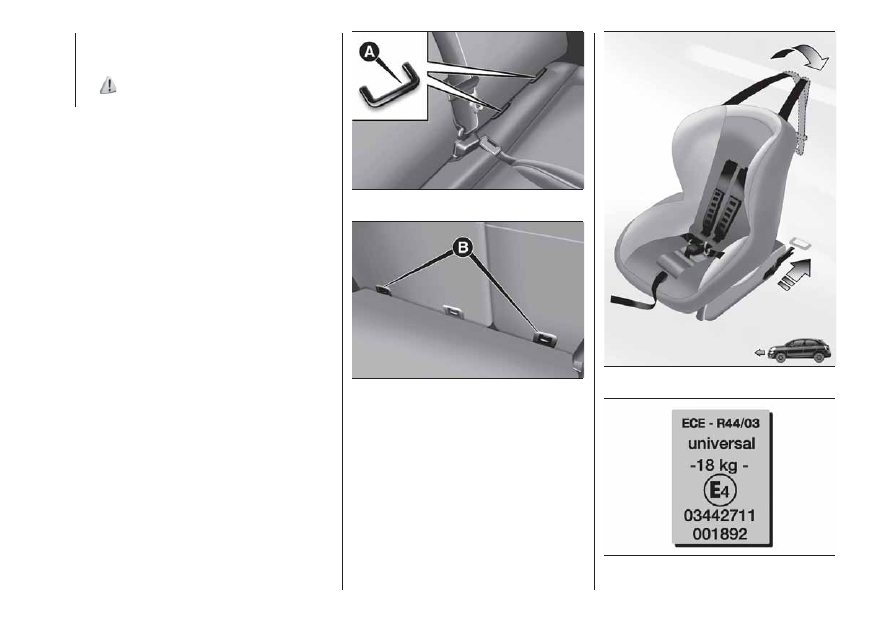

To install an ISOFIX child restraint
system, attach it to the two metal
anchorages A fig. 76 located where the
rear seat cushion meets the backrest,
then fix the upper strap (available
together with the restraint system) to
the dedicated anchorage B
fig. 77 located at the bottom behind the
backrest.

As an example, fig. 78 shows an
example of a Universal ISOFIX child
restraint system for weight group 1.

IMPORTANT The fig. 78 is indicative
and for assembly purposes only. Fit the
child restraint system according to the
instructions, which must be included.

76

F1B0114C

77

F1B0115C

78

F1B0116C

79

F1B0117C

98

SAFETY

NOTE When a Universal ISOFIX child
restraint system is used, only ECE R44
"ISOFIX Universal” (R44/03 or further
upgrades), type-approved child restraint
systems can be used fig. 79.

99

SUITABILITY OF PASSENGER SEATS FOR ISOFIX CHILD RESTRAINT SYSTEM USE

ISOFIX POSITIONS ON THE CAR

Weight categories

Size category

Device

Front passenger

Rear side

passengers

Rear central

passenger

Group 0 (up to 10 kg)

E

ISO/R1

X

IL

X

Group 0+ (up to 13 kg)

E

ISO/R1

X

IL

X

D

ISO/R2

X

IL

X

C

ISO/R3

X

IL (*)

X

Group 1 (from 9 up to
18 kg)

D

ISO/R2

X

IL

X

C

ISO/R3

X

IL (*)

X

B

ISO/F2

X

IUF

-

IL

X

B1

ISO/F2X

X

IUF

-

IL

X

A

ISO/F3

X

IUF

-

IL

X

X ISOFIX position not suitable for ISOFIX child protection systems for this weight and/or size category.
IL Suitable for ISOFIX child restraint systems of the "Specific for the vehicle", "Restricted", or "Semiuniversal" categories, approved for this type of vehicle.
IL (*) The ISOFIX child restraint system can be installed by adjusting the front seat.
IUF Suitable for forward facing ISOFIX child restraint systems in the Universal category and type-approved for the use in the weight group.

NOTE: The other weight groups are covered by specific ISOFIX child restraint systems, which can be used only if specifically
tested for this car (see list of cars provided with the child restraint system).

100

SAFETY

i-Size CHILD RESTRAINT
SYSTEMS
These child restraint systems, built and
type-approved according to the i-Size
(ECE R129) standard, ensure better
safety conditions to carry children on
board a vehicle:

the child must be transported

rearward facing until 15 months;

child restraint system protection is

increased in the event of a side
collision;

the use of the ISOFIX system is

promoted to avoid faulty installation of
the child restraint system;

efficiency in the choice of the child

restraint system, which isn't made
according to weight any more but
according to the child's height, is
increased;

compatibility between the vehicle

seats and the child restraint systems is
better: the i-Size child restraint systems
can be considered as "Super ISOFIX";
this means that they can be perfectly
fitted in type-approved i-Size seats, but
can also be fitted in ISOFIX (ECE R44)
type-approved seats.

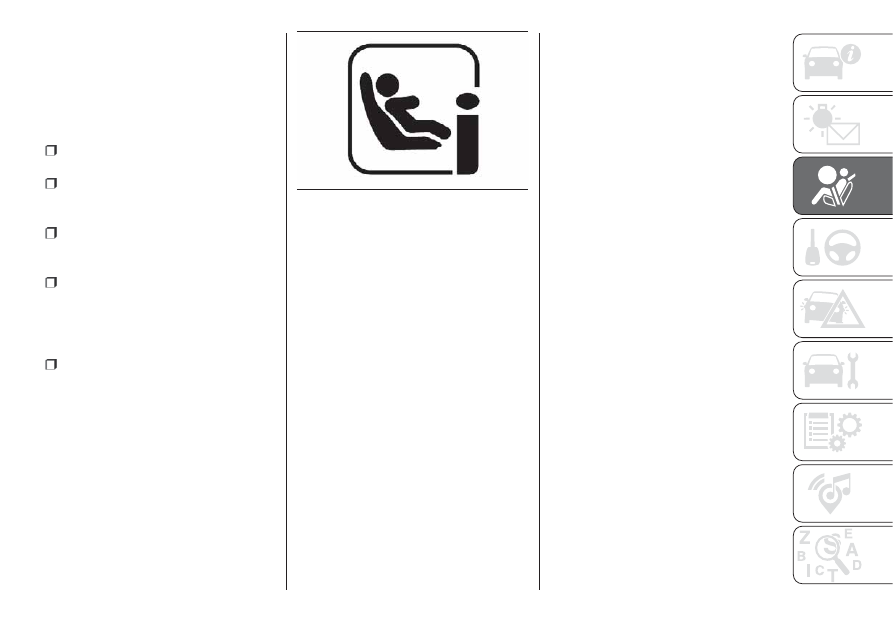

NOTE If your car seats are i-Size
approved, the symbol shown in
fig. 80 will appear on the seats near the
ISOFIX attachments.

NOTE: See the table shown on the
following page to check whether your
car is approved for installing i-Size child
restraint systems.

80

F1B0124C

101

The following table, according to European standard ECE 129, indicates the possibility of i-Size child restraint system
installation.

i-Size POSITIONS ON THE VEHICLE

Device

Front passenger

Rear side

passengers

Rear central

passenger

i-Size child restraint systems

ISO/R2

X

i-U

X

ISO/F2

X

i-U

X

102

SAFETY

CHILD RESTRAINT SYSTEMS RECOMMENDED BY FCA FOR YOUR 500X

Lineaccessori MOPAR

®

includes a complete range of child restraint systems to be fixed using the seat belt with three

anchorage points or the ISOFIX anchorages.

IMPORTANT FCA recommends fitting the child restraint system according to the instructions, which must be included.

Weight group

Child restraint system

Type of child restraint system

Child restraint system installation

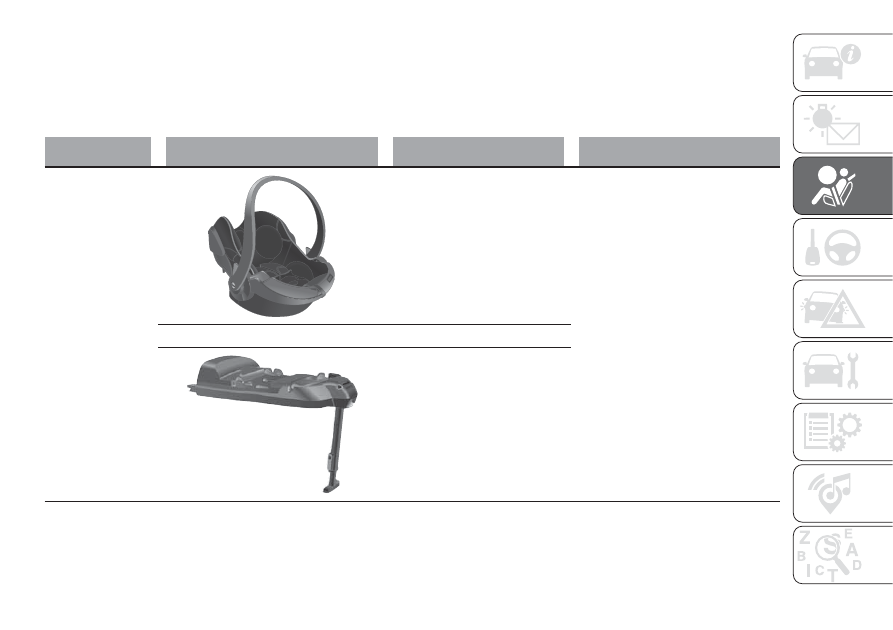

Group 0+: from birth
to 13 kg / from
40 cm to 80 cm

BeSafe iZi Go Modular

Fiat order code: 71808564

Universal/i-Size child restraint system
It must be installed facing rearwards,
using the car seat belts only, or the
dedicated i-Size base (which can be
purchased separately) and the car
ISOFIX anchorages.
It must be fitted on the rear outer
seats.

+

+

BeSafe iZi Modular i-Size
Base

Fiat order code: 71808566

103

Weight group

Child restraint system

Type of child restraint system

Child restraint system installation

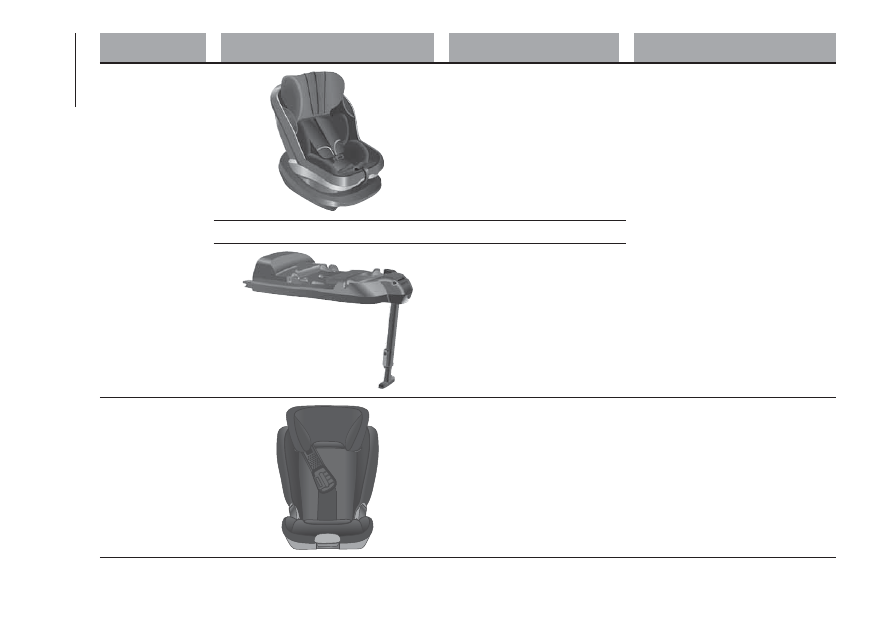

Group 0+/1: from
9 to 18 kg / from
67 cm to 105 cm

BeSafe iZi Modular i-Size

Fiat order code: 71808565

i-Size type-approval child restraint
system which must be fitted on the
car with the iZi Modular i-Size Base, to
be purchased separately. It can be
installed facing forwards or facing
backwards (refer to the child restraint
system instruction).

+

+

BeSafe iZi Modular i-Size
Base

Fiat order code: 71808566

Group 2: from 15 to
25 kg / from 95 cm
to 135 cm

Britax Römer KidFix XP

(where provided)

Fiat order code: 71807984

It can only be fitted facing forwards,
using the three-point seat belt and the
ISOFIX anchorages of the car.
Fiat recommends installing it using
the ISOFIX anchor points of the
vehicle.
It must be fitted on the rear outer
seats.

104

SAFETY

Weight group

Child restraint system

Type of child restraint system

Child restraint system installation

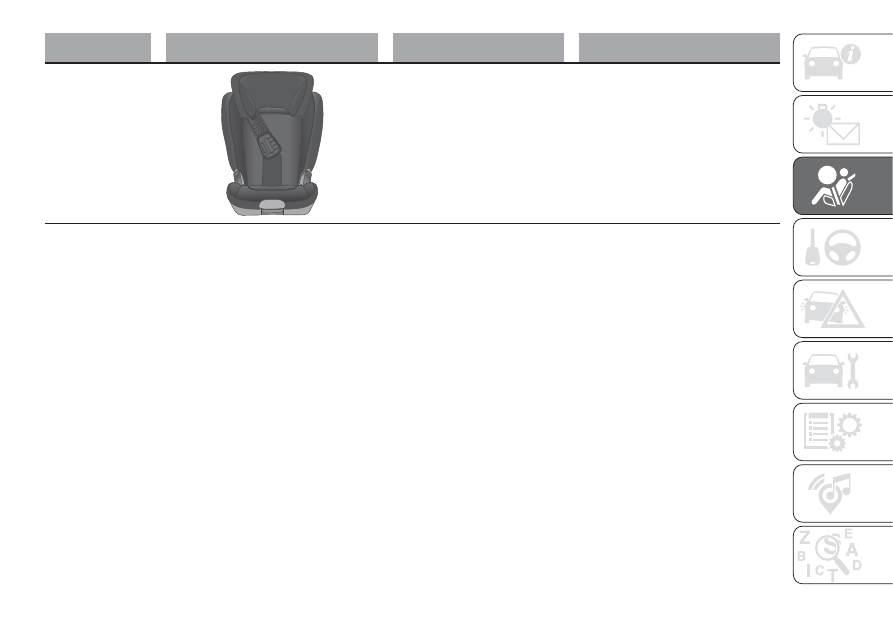

Group 3: from 22 to
36 kg / from 136 cm
to 150 cm

Britax Römer KidFix XP

(where provided)

Fiat order code: 71807984

It can only be fitted facing forwards,
using the three-point seat belt and the
ISOFIX anchorages of the car.
Fiat recommends installing it using
the ISOFIX anchor points of the
vehicle.
It must be fitted on the rear outer
seats.

105
