Fiat 500L Living (2019 year). Instruction - part 12





Front control panel summary table

Button

Functions

Mode

Ignition

Short button press

Switching off

Short button press

Volume adjustment

Left/right rotation of knob

Volume activation/deactivation (Mute/Pause)

Short button press

Display on/off

Short button press

Exit the selection/return to previous screen

Short button press

Settings

Short button press

BROWSE ENTER

Scrolling the list or tuning to a radio station

Left/right rotation of knob

Confirmation of the option displayed

Short button press

APPS

Access to the additional functions, e.g.: Time display, Compass
(where provided), External temperature, Radio Media and
Uconnect™ LIVE services, where present.

Short button press

PHONE

Phone data display

Short button press

TRIP

(Uconnect™ 5" LIVE
versions)

Access to the Trip menu

Short button press

NAV

(Uconnect™ 5" Nav
LIVE
versions)

Access to the Navigation menu

Short button press

MEDIA

Source selection: USB,

Bluetooth

®

Short button press

RADIO

Access to the Radio mode

Short button press

184

MUL

TIMEDIA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

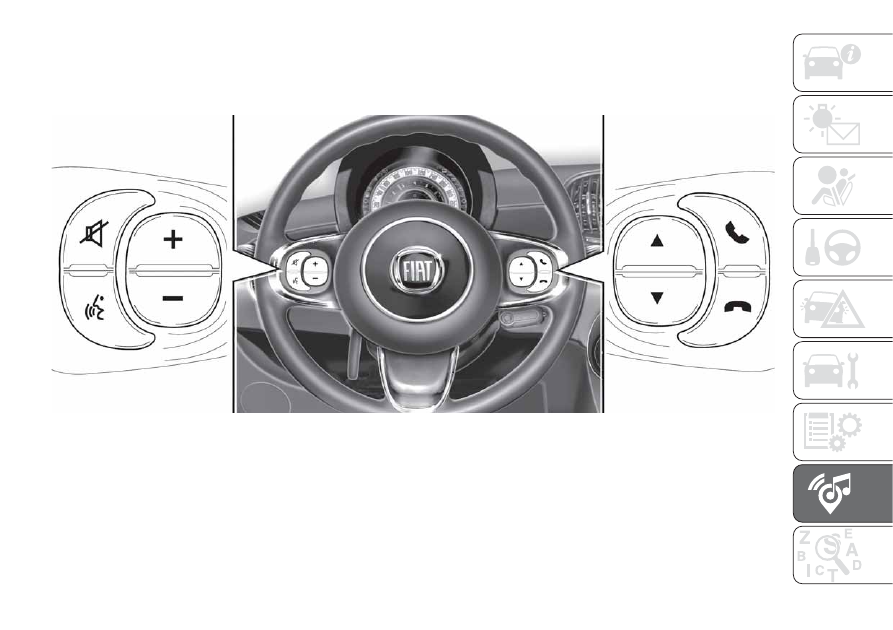

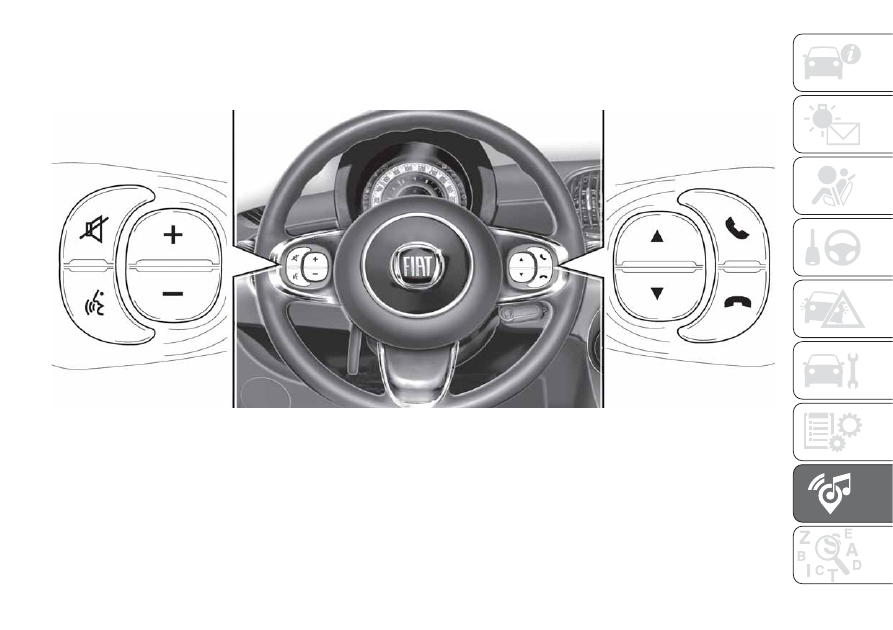

Controls on the steering wheel

The controls for the main system functions are present on the steering wheel to make control easier. The activation of the
function selected is controlled, in some cases, by how long the button is pressed (short or long press) as described in the table
below.

144

F0S0622

185

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Controls on steering wheel summary table

Text

Interaction (pressure/rotation)

Acceptance of incoming call;

Acceptance of the second incoming phone call and putting the active phone call on hold;

Last 10 calls list on the instrument panel (with call browsing active and phone paired only)

Rejection of incoming call;

Ending of call in progress;

Exit the display on the instrument panel of the last calls (only with call browsing active)

Deactivation/reactivation of the microphone during a phone conversation;

Activation/deactivation of the USB,

Bluetooth

® source Pause;

Activation/deactivation of radio Mute function

+/-

Short press: volume increase/decrease in single steps;

Long press: volume continuous increase/decrease until released

Activation of voice recognition;

Interruption of the voice message in order to give a new voice command;

Interruption of voice recognition

Short press (Radio mode): selection of next/previous station

Long press (Radio mode): scan higher/lower frequencies until released

Short press (USB,

Bluetooth

® mode): selection of previous/next track

Long press (USB,

Bluetooth

® mode): fast forward/rewind until released

Short press (phone mode): selection of next/previous call (only with call browsing active)

186

MUL

TIMEDIA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Switching the system
on/off

The system is switched on/off by
pressing the

(ON/OFF) button/knob.

Turn the button/knob clockwise to
increase the radio volume or
anticlockwise to decrease it.

Radio mode

After the desired radio station is
selected, the following information is
shown on the display:
At the top: the list of radio stations
stored (preset) is displayed; the station
currently playing is highlighted.
In the middle: display of the name of
the current radio station and the
buttons for selecting the previous or
next radio station.
At the bottom: display of the following
buttons:

“Browse”: list of the radio stations

available;

“AM/FM”, “AM/DAB”, “FM/DAB”:

selection of the desired frequency band
(button reconfigurable according to
the band selected: AM, FM or DAB);

“Tune”: instruction radio station tuning

(not available for DAB radio)

“Info”: additional information on the

source being listened to;

“Audio”: access to the “Audio

Settings” screen.

Audio menu

The following adjustments can be
carried out using the “Audio” menu:

“Equaliser” (where provided);

“Balance” (left/right audio balance

adjustment);

“Speed/Volume” (speed-dependent

automatic volume control);

“Loudness” (where provided);

“Auto-On Radio”;

“Radio Off Delay”.

To exit the “Audio” menu, press the

/

Done button.

Media mode

Audio source selection

Press the "Source" button to select the
desired audio source among those
available: USB or Bluetooth®.
Applications used on portable devices
may be not compatible with the
Uconnect™ system.

Track selection (Browse)

With Media mode active, briefly press
buttons

/

to play the

previous/next track or keep buttons

/

pressed to fast rewind/

forward the track.

NOTE The keyboard is not available for
languages not supported by the system
which feature special characters (e.g.
Greek). In these cases this function will
be limited.
NOTE The Uconnect™ system may
not support some USB keys: in this
case, it will not automatically switch
from “Radio” mode to “Media” mode. If
the device used does not play, verify
its compatibility by selecting Media
mode: a dedicated message will
appear on the Uconnect™ system
display.

Bluetooth® source

Pairing a Bluetooth® audio device

To pair a Bluetooth® audio device,
proceed as follows:

activate the Bluetooth® function on

the device;

press the MEDIA button on the front

panel;

if the “Media” source is active, press

the “Source” button;

select the Bluetooth® Media

source;

press the “Add Device” button;

search for Uconnect™ on the Blu-

etooth® audio device (during the pair-
ing stage a screen is displayed showing
the progress of the operation);

187

-------------------------------------------------------------------------------------------------------------------------------------------------------------

when requested by the audio

device, enter the PIN code shown on
the system display or confirm on the
device the PIN displayed;

if the pairing procedure is completed

successfully, a screen is displayed.
Answer “Yes” to the question to pair the
Bluetooth® audio device as favourite
(the device will have priority over all
other devices to be paired subse-
quently). If “No” is selected, the priority
is determined according to the order of
connection. The last device connected
will have the highest priority;

an audio device can also be paired

by pressing the PHONE button on
the front panel and by selecting
“Settings” or, from the “Settings” menu,
selecting “Phone/Bluetooth”.
IMPORTANT If the Bluetooth® con-
nection between mobile phone and
system is lost, consult the mobile
phone handbook.
NOTE When modifying the name-
device in the Bluetooth® settings of
the phone (where provided), the Radio
may change the track being played if
the device is connected via USB after
the Bluetooth® connection.

Phone mode

Phone mode activation

Press the PHONE button on the front
panel to activate the Phone mode.
Use the buttons on the display to:

dial the phone number (using the

graphic keypad on the display);

display and call the contacts in the

mobile phone phonebook;

display and call contacts from the

registers of previous calls;

pair up to 10 phones/audio device

to make access and connection easier
and quicker;

transfer calls from the system to the

mobile phone and vice versa and
deactivate the microphone audio for
private conversations.
The mobile phone audio is transmitted
through the vehicle’s audio system;
the system automatically mutes the
radio when the Phone function is used.
NOTE To consult the list of mobile
phones and supported functions, visit
the www.driveuconnect.eu website

Pairing a mobile phone

To pair the mobile phone, proceed as
follows:

activate the Bluetooth® function on

the mobile phone;

press the PHONE button on the

front panel;

if no phone is paired with the system

yet, the display shows a dedicated
screen;

select “Yes” to start the pairing

procedure, then search for the
Uconnect™ device on the mobile
phone (if "No" is selected, the Phone
main screen is displayed);

when prompted by the mobile

phone, use its keypad to enter the PIN
code shown on the system display
or confirm on the mobile phone the PIN
displayed;

from the “Phone” screen you can

always pair a mobile phone by pressing
the “Settings” button: press the “Add
Device” button and proceed as
described above;

during the pairing stage a screen is

displayed showing the progress of
the operation;

when the pairing procedure is

completed successfully, a screen is
displayed: answer “Yes” to the question
to pair the mobile phone as favourite
(the mobile phone will have priority over
all other mobile phones to be paired
subsequently). If no other devices are
paired, the system will consider the first
associated device as favourite.

188

MUL

TIMEDIA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

NOTE After updating the phone
software, for proper operation, it is
recommended to remove the phone
from the list of devices linked to the
radio, delete the previous system
pairing also from the list of Bluetooth®
devices on the phone and make a new
pairing.

Making a phone call

The operations described below can
only be accessed if supported by
the mobile phone in use.
For all functions available, refer to the
mobile phone owner's handbook.
A call can be made by:

selecting the

icon (mobile

phone phonebook);

selecting “Recent Calls”;

selecting the

icon;

pressing the “Redial” button.

Text message reader

The system can read the messages
received by the mobile phone.
To use this function the mobile phone
must support the SMS exchange
function through Bluetooth®.
Where operation is not supported by
the phone, the relative graphic

button is deactivated (goes grey).

When a text message is received, the
display will show a screen where the
options “Listen”, “Call” or “Ignore” can
be selected.
You can access the SMS message list
received by the cell by pressing the
graphic

button (the list shows

a maximum of 60 received messages).
NOTE On some mobile phones, to
make the SMS voice reading function
available, the SMS notification option
on the phone must be enabled; this
option is usually available on the phone,
in the Bluetooth® connections menu
for a device registered as Uconnect™.
After enabling this function on the
mobile phone, it must be disconnected
and reconnected with the Uconnect™
system in order to make it effective.

SMS message options

Default text messages are stored in the
system memory and can be sent to
answer a received message or as
a new message:

Yes.

No.

Okay.

I can't talk right now.

Call me.

I'll call you later.

I'm on my way.

Thanks.

I will be late.

Stuck in traffic.

Start without me.

Where are you?

Are you there yet?

I need directions.

I'm lost.

See you later.

I will be 5 (or 10, 15, 20, 25, 30, 45,

60)* minutes late.

See you in 5 (or 10, 15, 20, 25, 30,

45, 60)* minutes.
* Only use the numbers listed,
otherwise the system will not take the
message.
NOTE See the dedicated section for
details on how to send a text message
using the voice commands.

APPS Mode

Press the APPS button on the front
panel to display the following operating
settings:

External temperature

Clock

Compass (NAV versions only)

Trip (for versions/markets, where

provided)

Uconnect™ LIVE

189

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Uconnect™ LIVE
Services

Press the APPS button to access a
radio menu which shows all the
application functions of the system,
such as: Trip computer (where
provided), Settings, Compass (for
versions/markets, where provided),
Uconnect™ LIVE applications.
If there is a Uconnect™ LIVE icon, the
system is set up for the connected
services and allows the applications to
be used directly from the radio, for a
more efficient and advanced use of the
vehicle. The application functions are
present according to the vehicle
configuration and to the market.
To use the Uconnect™LIVE services,
you must:

Download the Uconnect™ LIVE

App from the "Apple Store" or "Google
play" on your compatible smartphone,
making sure that the data connection is
enabled.

Use the Uconnect™ LIVE App to

register on www.driveuconnect.eu
or on the www.fiat.it website.

Start the Uconnect™ LIVE App on

the smartphone and enter your details.
For further information about the
services available in your market, visit
the www.driveuconnect.eu website.

First access to the car

Once you have launched the
Uconnect™LIVE App and entered
your details, you have to pair the Blu-
etooth
® with your smartphone and the
radio, as described in the "Pairing a
mobile phone" paragraph, to access
the Uconnect™ LIVE services in your
car.
The list of supported mobile phones is
available on www.driveuconnect.eu.
When pairing is complete, the
connected services can be accessed
by pressing the Uconnect™ LIVE icon
on the radio.
When the activation process is
complete, a message will inform the
user. If a personal profile is necessary
for the services, your accounts can
be connected through the Uconnect™
LIVE
App, or in your personal area on
www.driveuconnect.eu.

User not connected

If the user does not pair the phone with
Bluetooth®, when the Uconnect™
LIVE
button is pressed, the radio menu
shows disabled icons, except for eco-
:Drive™
.
Further information about the
eco:Drive™ functions is available in
the dedicated paragraph.

Settings of the Uconnect™ services
that can be managed through the
radio

You can access the the "Settings"
section from the Uconnect™ LIVE
radio menu by pressing the

icon. In

this section the user can check the
system options and change them
according to their preferences.

Systems updating

If an update is available for the
Uconnect™ LIVE system while you
are using the Uconnect™ services,
you will be informed with a message on
the radio screen.
The update requires downloading the
new version of the Uconnect™ LIVE
services management software. It is
done using the data connection of the
paired smartphone. The amount of
traffic generated will be communicated
to the user.

THE Uconnect™ LIVE APP

The Uconnect™ LIVE App must be
installed on your smartphone to access
the connected services on the car.
This can be used to manage your
profile and customise your
Uconnect™ LIVE experience.
The App can be downloaded from "App
Store" or "Google Play".

190

MUL

TIMEDIA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

For safety reasons, the App cannot be
accessed when the phone is paired
with the radio.
Personal details (e-mail and password)
are required to access the Uconnect™
LIVE
radio services, therefore your
personal account is protected and can
only be accessed by the real user.

Connected services that can be
accessed on the vehicle

The Uconnect™ LIVE services
available in the radio menu may change
depending on the market.
The eco:Drive™ and my:Car
applications were developed to improve
the customer's driving experience,
therefore they are available in all
markets where the Uconnect™ LIVE
services can be accessed.
For further information visit the
www.driveuconnect.eu website.
If the navigation system is installed in
the radio, accessing the Uconnect™
LIVE
services enables use of the
TomTom LIVE services. Further
information about the LIVE functions is
available in the dedicated chapter.

eco:Drive™

The eco:Drive™ application allows you
to display your driving behaviour in
real time, in order to help you reach a
more efficient driving style as far as
consumption and emissions are
concerned.
In addition, the data can be saved on a
USB flash drive, and the data analysis
can be made on your personal
computer thanks to the eco:Drive™
desktop application, available on
www.fiat.it or www.driveuconnect.eu.
Driving style is evaluated by means
of four indices which monitor the
following parameters:

Acceleration

Deceleration

Transmission

Speed

eco:Drive™ display

Press the eco:Drive™ button to
interact with the function.
A screen will be displayed on the radio,
showing the 4 indices described above.
These indices are grey until the system
has enough data to evaluate the driving
style.

Once sufficient data are available, the
indices will have 5 colours depending
on the evaluation: dark green (very
good), light green, yellow, orange and
red (very bad).
"Current trip index" refers to the entire
value calculated in real time based
on the average of the described
indices.
It represents eco-friendliness of the
driving style: from 0 (low) to 100 (high).
In the event of extended inactivity the
display will show the average of the
indices up to that moment (“Average
index”) then the indices will be coloured
again in real time as soon as the car is
restarted.
To check the data average for the
previous trip (the “trip” starts when the
ignition key is turned to the MAR
position and stops when it is turned to
STOP), select the “Previous Route”
button.
The details of the previous trip can also
be displayed by pressing the "Details"
button to show trip duration (time
and mileage) and average speed.

191

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Recording and transferring trip data

The trip data can be stored in the
system memory and transferred using a
suitably configured USB memory stick
or by Uconnect™ LIVE App. This
allows you to display the history of the
collected data, showing the complete
analysis of the trip data and of your
driving style.
Further information is available at
www.driveuconnect.eu.
WARNING Do not remove the USB
memory stick nor unpair the
smartphone and the Uconnect™ LIVE
App before the system has
downloaded the data, otherwise it
could be lost.
During the transfer of data to the
devices, messages may appear on the
radio display to guide the user correctly
through the operation; follow these
instructions. These messages are only
displayed with the ignition key at STOP
and when a delay in the system
switching off is set. The data are
automatically transferred to the devices
when the engine is switched off.
Transferred data will be deleted from
the system memory in this manner. You
can choose to store the trip data or
not, by pressing the "Settings" button
and by setting the storage activation
and the USB or Cloud transfer mode.

NOTES When the USB memory stick is
full, the warning messages are shown
on the radio display.
When the eco:Drive™ data are not
transferred to USB memory stick for a
long time, the internal memory of the
Uconnect™ LIVE system may be
exhausted. Follow the instructions given
by the messages on the radio display.

my:Car

my:Car allows you to keep the
condition of your car always under
control.
my:Car can detect malfunction in real
time and inform the user about the
expiry of the servicing interval. Press
the "my:Car" button to interact with the
application.
The display will show a screen with the
"care:Index" section, which provides
all the detailed information about the
status of the car. Press the "Active
warnings" button (if present) to show
the details of the vehicle's faults which
caused a warning light to switch on.
The status of the car can be viewed on
both the website
www.driveuconnect.eu and using the
Uconnect™ LIVE app.

Settings

Press the

button on the front panel

to display the main “Settings” menu.
NOTE The menu items displayed vary
according to the versions.
The menu includes the following items:

Display;

Units;

Voice commands;

Clock & Date;

Lights (where provided);

Doors & Locks;

Engine Off Options;

Audio;

Phone / Bluetooth®;
Setup SiriusXM (where provided);

Radio Setup;

Restore settings;

Clear Personal Data.

Navigation (Uconnect™
5" Nav LIVE only)

Planning a route

IMPORTANT In the interest of safety
and to reduce distractions while you are
driving, you should always plan a route
before you start driving.
Press the “Nav” button to show the
navigation map on the display.
To plan a route, do the following:

192

MUL

TIMEDIA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

tap the screen to open the Main

menu;

tap "Navigate to" or "Drive to";

tap “Address”. You can change the

country or state setting by tapping
the flag before you select a city;

enter the town or city name, or the

postcode. Towns with similar names
are shown in the list while you type;

enter the street name. Streets with

similar names are shown in the list while
you type. When the correct street
name appears in the list, tap the name
to select the destination;

enter the house number, then tap

“Done”;

if in the Advanced settings menu the

“Show location preview” option is
active, your position is shown on the
map. Tap “Select” to continue or tap
“Back” to enter another address;

when the new route is shown, tap

“Done”. For more information about the
route, tap on “Details”. To change
your route, for example, to travel via a
particular location or to select a new
destination, tap “Change route”;
You are guided to your destination,
using spoken instructions and
on-screen directions.

NOTE: The navigation system volume
can only be adjusted during navigation
when the system provides voice
indications.

Updating the map

Two modes for downloading a map
update are available:

Most recent maps guarantee: if a

new map is available for your system
within 90 days of initial use, you can
download it once free of charge.

Map update: you can purchase a

new version of the map installed on the
system.
To check availability or purchase a map,
make sure that you have prepared a
USB device and installed TomTom
HOME on your computer.

Preparing a USB device

To update the map, use a USB device
that meets the following requirements.

Ideally, the USB device should be

empty.

The USB device must have at least

8 GB of memory free.

The USB device must use a FAT-32

file system.

The USB device must not be

blocked and must allow files to be
saved.

NOTE: the use of a memory stick is
recommended, while the use of mass
storage devices, such as mobile
phones or multimedia players, is not
recommended.
To prepare a USB device, proceed as
follows:

Select “Navigation updates” in the

“Settings” menu. You are asked
whether you wish to prepare a USB
device for downloading updates.

Select Yes.

Insert the USB device.

NOTE If the system continues to ask
you to insert the USB device, check
that the device meets the requirements
indicated previously, then retry.
The system starts to prepare the USB
device.
When the USB device is ready, the
following message is displayed.
Remove the USB device and connect it
to the computer. The new map can
now be downloaded to the USB
device.

TomTom HOME installation

To install TomTom HOME and create a
MyTomTom account, proceed as
follows:

193

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Download and install the TomTom

HOME application on the computer. On
the computer, access tomtom.com/
getstarted. Select “Download TomTom
HOME”, then follow the instructions
provided.

Connect the USB device prepared

with the computer. TomTom HOME
is started automatically.

Select “Enter” in the top right corner

of TomTom HOME.

Select “Create account” and enter

the required details to create a
MyTomTom account. A MyTomTom
account is required to receive map
updates.
After creating the account, you will be
asked if you want to connect the
Uconnect™ system to your account.
The prepared USB device represents
your Uconnect™ system.

Select “Connect device” and then

select “Close”.
A map can now be downloaded to the
USB device.

Downloading a map

Connect the USB device to the
computer.
If a map update is available for the
system, this update is included in the
list of updates available.

NOTE If the most recent map is already
installed on the system, the update is
not proposed.
Select the map that you wish to
download, then select “Update and
install”.
The map is downloaded and copied to
your USB device.
Select “Done” when the process is
complete.
NOTE Don’t disconnect the USB device
from the computer while map
downloading and copying is in
progress.
The map can now be installed on the
system.

Installing the map

After downloading a map to your USB
device, it can be installed on your
system.
IMPORTANT The map update MUST
be made with the vehicle engine
running and may require more than 30
minutes.
IMPORTANT Do not disconnect the
USB device during the map installation
process, otherwise installation will be
interrupted.

Insert the USB device containing the

new map in the Uconnect™ system.
The system detects a new map on
the USB device.

Select “Start”.

Keep the device inserted. Before
updating the map, the system indicates
that this process may take several
minutes. Select “OK”.
NOTE Do not remove the USB device
and do not disconnect the system’s
power supply before the update is
complete. The system cannot be used
until the update is completed correctly.
If the update is interrupted, the system
update is started again.
Once the map has been updated, the
following message is displayed.

Click on “Close”.

The new map is now available on the
system.

Troubleshooting

The following problems may occur
during the update:

The map on the USB device is not

valid. In this case, download the map to
the USB device again, using TomTom
HOME. It may be necessary to prepare
the USB device again.

The version of the map on the USB

device is the same as or is a previous
version of the one already on the
system. In this case, download the map
to the USB device again, using
TomTom HOME. It may be necessary to
prepare the USB device again.

194

MUL

TIMEDIA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Voice commands

NOTE For languages not supported by
the system, voice controls are not
available. To use the voice commands,
press the

button on the steering

wheel (”Voice” button) and say out loud
the command you want to activate.

Global

The following voice commands can be
given after pressing the

button on

the steering wheel:

Help

Cancel

Repeat

Voice Prompts

Phone

The following voice commands can be
given after pressing the

button on

the steering wheel and saying "Go
to telephone":

Call

Dial

Re-dial

Call back

Recent calls

Calls made

Missed calls

Calls received

PhoneBook

Search

Show SMS

Radio

The following voice commands can be
given after pressing the

button on

the steering wheel:

Tune to XXX FM

Tune to XXX AM

Tune to Radio XXX

Tune to DAB channel

Media

The following voice commands can be
given after pressing the

button on

the steering wheel:

Play song...

Play album…

Play artist…

Play genre…

Play playlist…

Play podcast…

Play audiobook…

Select the source

View

Navigation (Uconnect™ 5" Nav LIVE
only)

The following voice commands can be
given after pressing the

button on

the steering wheel:

Drive Home

2D view

3D vision

Clear route

Add Favourite

Repeat instruction

195

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Uconnect™ 7 HD LIVE/ NAV LIVE

.

Controls on front panel

145

F0S0623

196

MUL

TIMEDIA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Front control panel summary table

Button

Functions

Mode

Ignition

Short button press

Switching off

Short button press

Volume adjustment

Left/right rotation of knob

Volume activation/deactivation (Mute/Pause)

Short button press

Display on/off

Short button press

BACK

Exit the selection/return to previous screen

Short button press

SCROLL TUNE

Scrolling the list or tuning to a radio station
Media source track change
Radio station change if in tuner mode

Left/right rotation of knob

Confirmation of the option displayed
Display the list of stations if in Radio mode
Scroll the contents of the sources if in Media mode
Open the browsing list if in Radio or Media mode

Short button press

197

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Summary table of display buttons

Button

Functions

Mode

Radio

Access to the Radio mode

Press button

Media

Source selection: USB,

Bluetooth

®

Press button

Phone

Phone data display

Press button

Uconnect™

Access the additional functions (e.g. Compass display, Uconnect™
LIVE
services)

Press button

Nav

(*)

Access to the navigation function

Press button

Settings

Access the settings menu

Press button

Trip

Access to the Trip menu

Press button

(*) Uconnect™ 7" HD Nav LIVE versions only

198

MUL

TIMEDIA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Controls on the steering wheel

The controls for the main system functions are present on the steering wheel to make control easier. The activation of the
function selected is controlled, in some cases, by how long the button is pressed (short or long press) as described in the table
below.

146

F0S0622

199

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     10      11      12      13     ..
