Fiat 500L Living (2019 year). Instruction - part 10





WHEELS AND TYRES

187) 188) 189) 190)

Check the pressure of each tyre,
including the space-saver spare wheel,
approximately every two weeks and
before long journeys: the pressure
should be checked with the tyre rested
and cold.
It is normal for the pressure to increase
when the car is used; for the correct
tyre inflation pressure, see the “Wheels”
paragraph in the “Technical
specifications” chapter.

WARNING

187) Remember that the road holding
qualities of your car also depend on
correct tyre pressures.
188) If tyre pressure is too low, the tyre
may overheat and be severely damaged as
a result.
189) Do not switch tyres from the
right­hand side of the vehicle to the
left­hand side, and vice versa.
190) Never submit alloy rims to repainting
treatments requiring the use of
temperatures exceeding 150°C. The
mechanical properties of the wheels could
be impaired.

BODYWORK

PRESERVING THE
BODYWORK

Paintwork

Paintwork does not only serve an
aesthetic purpose, but also protects the
underlying sheet metal.
Normal care for paintwork consists of
washing the car; how often depends on
the conditions and environment where
the car is used. For example, in highly
polluted areas, or if the roads are
spread with salt, it is advisable to wash
the car more frequently.

IMPORTANT Bird droppings must be
washed off immediately and thoroughly
as the acid they contain is particularly
aggressive.

6)

Versions with matt paintwork

These versions have exclusive matt
paintwork which requires special care
for its preservation. The instructions for
good preservation follow below:

avoid washing with rollers and/or

brushes in washing stations. Then,
wash the vehicle, only by hand, using
pH-neutral detergents; dry it with a wet
chamois leather. Abrasive products
and/or polishes should not be used for
cleaning the car.

Bird droppings must be washed off

immediately and thoroughly as the
acid they contain is particularly
aggressive.

Avoid (if at all possible) parking the

car under trees; remove vegetable
resins immediately as, when dried, it
may only be possible to remove them
with abrasive products and/or polishes,
which is highly inadvisable as they
could alter the typical opaqueness of
the paint.

Do not use pure windscreen washer

fluid for cleaning the windscreen and
the rear window: dilute it to at least
50% with water.
Some versions are fitted with exclusive
decorations on the door mirror covers;
do not use pressurised or high-
temperature jets of water when
washing them.

152

SER

VICING

AND

CARE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Versions with stickers or wrapping

To correctly clean and wash the car,
proceed as follows:

avoid washing with rollers and/or

brushes in washing stations. Then,
wash the vehicle, only by hand, using
pH-neutral detergents; dry it with a wet
chamois leather. Abrasive products
and/or polishes should not be used for
cleaning the car.

If high pressure jets or cleaners are

used to wash the vehicle, keep a
distance of at least 40 cm from the
bodywork to avoid damage or
alteration. It should be remembered
that a build up of water could cause
damage, in the long term, to the car.

Wet the bodywork with a low-

pressure water jet.

Wipe a sponge with a slightly soapy

solution over the bodywork, frequently
rinsing the sponge.

Rinse well with water and dry with a

jet of air or a chamois leather. Dry the
less visible parts with special care, such
as the door frames, bonnet and the
headlight frames, where water may
stagnate more easily. The car should
not be taken to a closed area
immediately, but left outside so that
residual water can evaporate.
Do not wash the car after it has been
parked in the sun.

Exterior plastic parts must be cleaned
in the same way as the rest of the
vehicle.
Where possible, do not park under
trees; the resinous substances that
many species release give the paint a
dull appearance and increase the
possibility of triggering rusting
processes.

IMPORTANT In case of water stains
(rings) on the wrapping, remove it,
washing again and drying it with
a non-abrasive soft cloth.
IMPORTANT NOTES

Bird droppings must be washed off

immediately and thoroughly as the
acid they contain is particularly
aggressive.

Avoid (if at all possible) parking the

car under trees; remove vegetable
resins immediately as, when dried, it
may only be possible to remove them
with abrasive products and/or polishes,
which is highly inadvisable as they
could alter the paint, the stickers or the
wrapping.

Do not use pure windscreen washer

fluid for cleaning the windscreen and
the rear window: dilute it to at least
50% with water.

65) 66)

WARNING

65) It is not advisable to wash with
pressure washer or, in case of use, it is
necessary to maintain at least a minimum
distance of 40 cm with water at room
temperature.
66) Abrasive products and/or polishes
should not be used for cleaning the vehicle

WARNING

6) Detergents pollute the environment.
Only wash your vehicle in areas equipped
to collect and treat wastewater from this
type of activity.

153

-------------------------------------------------------------------------------------------------------------------------------------------------------------

INTERIOR

Regularly check that water is not
trapped under the mats (due to water
dripping off shoes, umbrellas, etc.),
as this could cause oxidation of the
sheet metal.

191) 192)

SEATS AND FABRIC
PARTS

Remove dust with a soft brush or a
vacuum cleaner. It is advisable to use a
moist brush on velvet upholstery.
Rub the seats with a sponge moistened
with a solution of water and mild soap.

PLASTIC AND COATED
PARTS

It is advisable to clean interior plastic
parts with a moist cloth and a solution
of water and non-abrasive mild soap.
Use specific products for cleaning
plastic, without solvents and specifically
designed to prevent damage to the
appearance and colour of the treated
parts, to remove grease and tough
stains.

IMPORTANT Never use alcohol, petrols
and derivatives to clean the instrument
panel lens.

LEATHER PARTS
(for versions/markets, where provided)

Use only water and neutral soap to
clean these parts. Never use alcohol or
alcohol-based products. Before using
a specific product for cleaning interiors,
make sure that it does not contain
alcohol and/or alcohol-based
substances.

WARNING

191) Never use flammable products, such
as petrol ether or rectified petrol to clean
the inside of the car. The electrostatic
charges which are generated by rubbing
during the cleaning operation may cause a
fire.
192) Do not keep aerosol cans in the
vehicle: they might explode. Aerosol cans
must not be exposed to a temperature
exceeding 50°C. When the vehicle is
exposed to sunlight, the internal
temperature can greatly exceed this value.

154

SER

VICING

AND

CARE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

TECHNICAL DATA

Everything you may find useful for
understanding how your car is made
and works is contained in this chapter
and illustrated with data, tables and
graphics. For the enthusiasts and the
technician, but also just for those who
want to know every detail of their
car.

IDENTIFICATION DATA....................156

ENGINE ..........................................157

WHEELS .........................................158

DIMENSIONS..................................163

WEIGHTS........................................164

REFUELLING ..................................165

FLUIDS AND LUBRICANTS ............167

PERFORMANCE .............................170

FUEL CONSUMPTION AND CO

2

EMISSIONS ....................................171

PRESCRIPTIONS FOR HANDLING
THE VEHICLE AT THE END OF ITS
LIFE ................................................172

155

-------------------------------------------------------------------------------------------------------------------------------------------------------------

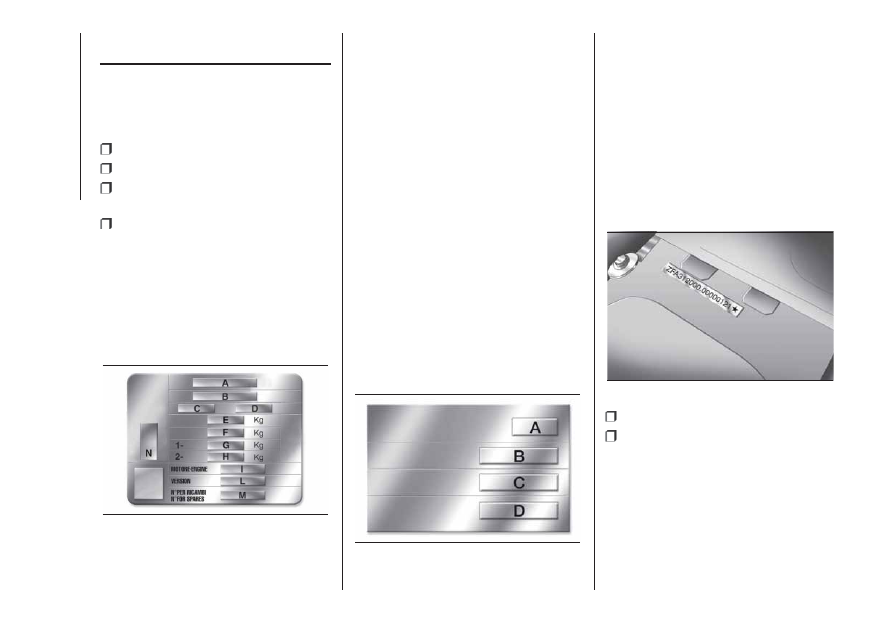

IDENTIFICATION
DATA

It is advisable to take note of the
identification codes. The following
identification codes are printed and
shown on the plates:

VIN plate.

Chassis marking.

Bodywork paint identification plate

(where provided).

Engine marking.

VEHICLE IDENTIFICATION
NUMBER (VIN) PLATE

It is applied to the left side of the rear
floor in the luggage compartment
or, depending on the version, on the
passenger-side rear pillar. It shows the
following information fig. 137:

Name of Manufacturer.
Type-approval number.
Vehicle type identification code.

Chassis manufacture progressive
number.
Maximum authorised weight of
vehicle fully laden.
Maximum authorised weight of
vehicle when fully laden plus trailer.
Maximum admitted weight on first
(front) axle.
Maximum authorised weight on
second axle (rear).
Engine type.
Bodywork version code.
Spare part number.
Fiat colour code (where provided).

BODYWORK PAINT
IDENTIFICATION PLATE

(where provided)
Depending on the version, the plate
may be applied to the external tailgate
pillar (left side) and contains the
following informationfig. 138:

Paint manufacturer.

Colour name.
Fiat colour code.
Respray and touch up code.
Alternatively, depending on the version,
the Fiat Colour Code may be integrated
in the type-approval data summary
plate (field N fig. 137).

CHASSIS MARKING

It is applied on the right side of the rear
floor in the boot and shows the
following fig. 139:

type of vehicle;

chassis serial number.

ENGINE MARKING

It is stamped on the cylinder block and
includes the type and the engine serial
number.

137

F0S0668

138

F0S0113

139

F0S0114

156

TECHNICAL

DA

T

A

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ENGINE

GENERAL INFORMATION

1.2 8V 69 HP

1.2 8V 69 HP LPG

0.9 TwinAir 85 HP

(*)

Engine code

169A4000

169A4000

312A2000

Cycle

Otto

Otto

Otto

Number and position of cylinders

4 in line

4 in line

2 in line

Piston bore and stroke (mm)

70.8 × 78.86

70.8 × 78.86

80.5 × 86.0

Total displacement (cm³)

1242

1242

875

Compression ratio

11.1 : 1

11.1 : 1

10 ± 0.2 : 1

LPG

Petrol

Maximum power (EC) (kW)

51

51

51

62.5

Maximum power (EEC) (HP)

69

69

69

85

corresponding engine speed (rpm)

5500

5500

5500

5500

Maximum torque (EEC) (Nm)

102

102

102

145

Maximum torque (EEC) (kgm)

10.4

10.4

10.4

14.8

corresponding engine speed (rpm)

3000

3000

3000

1900

Spark plugs

NGK ZKR7A-10 /

Champion RA8MCX4

NGK ZKR7A-8

NGK LKR9EI-8

Fuel

Unleaded petrol 95

R.O.N. (EN228

specifications)

LPG for motor

vehicles

Unleaded petrol 95

R.O.N. (EN228

specifications)

Unleaded petrol 95

R.O.N. (EN228

specifications)

(*) For versions/markets, where provided

157

-------------------------------------------------------------------------------------------------------------------------------------------------------------

WHEELS

RIMS AND TYRES

Pressed steel or alloy rims. Tubeless
radial carcass tyres. All approved tyres
are listed in the registration document.

IMPORTANT If there are any
discrepancies between the Owner
Handbook and the registration
document, take the information from
the latter. For safe driving, the car must
be fitted with tyres of the same make
and type on all wheels.

IMPORTANT Do not use air chambers
with tubeless tyres.

193) 194) 197) 198) 199)

WHEEL GEOMETRY

Front wheels toe-in measured between
rims: 0.5 ± 1 mm
The values refer to the car in running
order.

158

TECHNICAL

DA

T

A

-------------------------------------------------------------------------------------------------------------------------------------------------------------

RIMS AND TYRES PROVIDED

Versions

Wheels

Tyres

Snow tyres

Space saver spare wheel

(*)

Rim -

Tyre

1.2 8V 69
HP

5½Jx14H2-ET35

175/65 R14 82T

175/65 R14 82Q (M+S)

4.00Bx14 ET43 – 135x80 R14 84P
4.00Bx14 ET43 – 135x80 R14 84M
4.00Bx14 ET43 – 135x80 B14 84M

5½Jx14H2-ET35

175/65 R14 86T

175/65 R14 82Q (M+S)

6Jx15H2-ET35

(**)

185/55 R15 82H

(***)

185/55 R15 82Q (M+S)

6½Jx16H2-ET35

(**)

195/45 R16 84H

(***)

195/45 R16 84Q (M+S)

0.9
TwinAir
85 HP

(*)

5½Jx14H2-ET35

175/65 R14 82T

175/65 R14 82Q (M+S)

4.00Bx14 ET43 – 135x80 R14 84M
4.00Bx14 ET43 – 135x80 R14 84P
4.00Bx14 ET43 – 135x80 B14 84M

5½Jx14H2-ET35

175/65 R14 86T

175/65 R14 82Q (M+S)

6Jx15H2-ET35

(**)

185/55 R15 82H

(***)

185/55 R15 82Q (M+S)

6½Jx16H2-ET35

(**)

195/45 R16 84H

(***)

195/45 R16 84Q (M+S)

(*) For versions/markets, where provided
(**) Alloy wheel rim
(***) Not suitable for snow chains

159

-------------------------------------------------------------------------------------------------------------------------------------------------------------

COLD TYRE INFLATION PRESSURE (bar)

195) 196)

When the tires are warm, the inflation pressure should be + 0.3 bar in relation to the recommended figure.
With snow tyres, add +0.2 bar to the pressure value prescribed for other standard tyres.
However, recheck that the value is correct with the tyre cold.

Tyres

Medium load

Full load

Space saver spare

wheel

(*)

Front

Rear

Front

Rear

175/65 R14 82T/86T

(1.2 ECO versions)

2.4

(**)

/2.2

(***)

2.2

(**)

/2.0

(***)

2.4

(**)

/2.3

(***)

2.2

(**)

/2.2

(***)

2.8

175/65 R14 82T

2.2

2.0

2.3

2.2

175/65 R14 86T

2.2

2.0

2.3

2.2

185/55 R15 82H

2.2

2.1

2.3

2.3

195/45 R16 84H

2.2

2.1

2.4

2.3

(*) For versions/markets, where provided
(**) ECO
(***) COMFORT: ECO consumption is not guaranteed

160

TECHNICAL

DA

T

A

-------------------------------------------------------------------------------------------------------------------------------------------------------------

SNOW TYRES

200)

Use snow tyres of the same size as the
standard tyres provided with the car.
All four tyres should be the same (brand
and track) to ensure greater safety
when driving and braking as well as a
good manoeuvrability.
Remember that you should not change
the rotation direction of the tyres.
The Fiat Dealership will be happy to
provide advice concerning the most
suitable type of tyre for the customer's
requirements.
The winter performance of these tyres
is considerably reduced when the tread
thickness is less than 4 mm. Replace
them in this case.
Due to the specific characteristics of
snow tyres, in normal weather
conditions or on long motorway
journeys, the performance of these
tyres is lower than that of standard
tyres. Their usage should therefore be
restricted in accordance with their
type approval.

IMPORTANT When using snow tyres
with a maximum speed index below the
one that can be reached by the car
(increased by 5%), place a notice in the
passenger compartment, plainly in
view, which states the maximum speed
allowed by the snow tyres (as per EC
Directive). All four tyres should be
the same (brand and track) to ensure
greater safety when driving and braking
as well as a good manoeuvrability.
Remember that you should not change
the rotation direction of the tyres.

SNOW CHAINS

67) 68) 69)

The use of snow chains should be in
compliance with local regulations of
each country. In certain countries, tyres
marked with code M+S (Mud and
Snow) are considered as winter
equipment; therefore their use is
equivalent to that of the snow chains.
Snow chains can be fitted to the tyres
of the front wheels (drive wheels) only.
Check the tension of the snow chains
after the first few metres have been
driven.
Using snow chains with tyres with
non-original dimensions may damage
the vehicle.

Using different size or type (M+S, snow,
etc.) tyres between front and rear axle
may adversely affect car driveability,
with the risk of losing control of the car
and resulting accidents.

IMPORTANT Snow chains cannot be
fitted to the space-saver wheel. If a
front tyre is punctured, replace a rear
wheel with the space-saver wheel and
move the rear wheel to the front axle. In
this way, with two normal drive wheels
at the front, snow chains can be fitted.

WARNING

193) The space-saver wheel (for
versions/markets where provided) is
specific to your car, do not use it on other
models, or use the space-saver wheel
of other models on your car. The
space-saver wheel must only be used in
the event of an emergency. Never use it for
more than strictly necessary and never
exceed a speed of 80 km/h.
194) Snow chains cannot be fitted to the
space-saver wheel. So, if a front (drive)
wheel is punctured and chains are needed,
a rear wheel should be fitted to the front
of the car and the space-saver wheel
should be fitted to the rear. In this way,
equipped with two normal drive wheels at
the front, they can be fitted with snow
chains, thus resolving the emergency
situation

161

-------------------------------------------------------------------------------------------------------------------------------------------------------------

195) Remember that the road holding
qualities of your car also depend on correct
tyre pressures.
196) If tyre pressure is too low, the tyre
may overheat and be severely damaged as
a result.
197) Do not switch tyres from the
right­hand side of the vehicle to the
left­hand side, and vice versa.
198) Never submit alloy rims to repainting
treatments requiring the use of
temperatures exceeding 150°C. The
mechanical properties of the wheels could
be impaired.
199) DO NOT fit wheel hub caps when
using integral hub caps fixed (with springs)
to the steel rim and after sale tyres
provided with Rim Protector. Use of
unsuitable tyres and wheel caps may
cause sudden decrease of tyre pressure.
200) The maximum speed for snow tyres
marked “Q” is 160 km/h, while it is 190
km/h for “T” tyres and 210 km/h for "H"
tyres. The highway code speed limits must
however always be complied with.

WARNING

67) Keep the vehicle's speed down when
snow chains are fitted; never exceed 50
km/h.
68) With snow chains, use the accelerator
with extreme care to prevent, or to limit
as much as possible, slipping of the drive
wheels that could cause chain breakage,
resulting in damage to the car body or
mechanical components.

69) Avoid potholes, steps and pavements
and avoid driving long distances on roads
not covered with snow to avoid damaging
the car and the roadbed.

162

TECHNICAL

DA

T

A

-------------------------------------------------------------------------------------------------------------------------------------------------------------

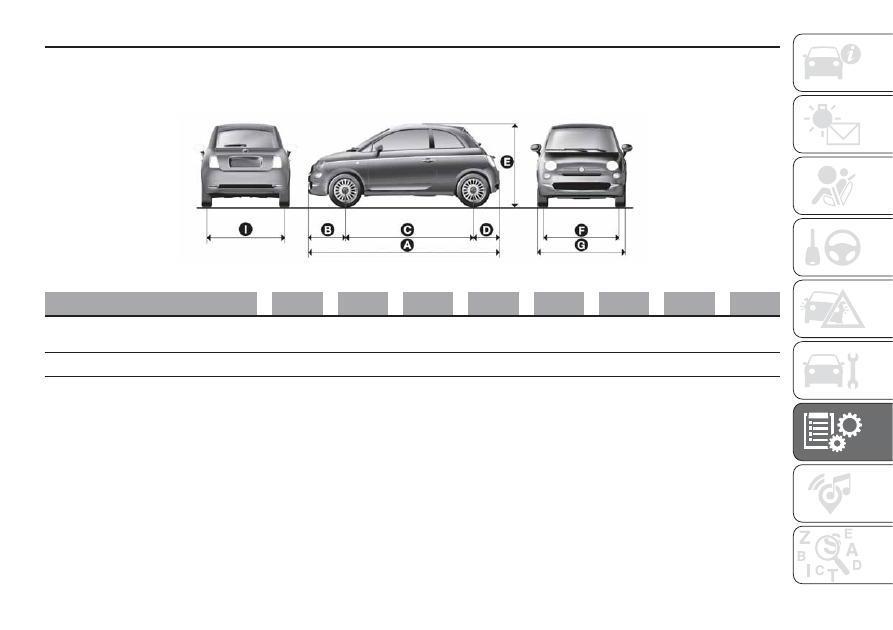

DIMENSIONS

Dimensions are expressed in mm and refer to the vehicle equipped with its standard-supplied tyres. Height is measured with
car unladen.
BOOT VOLUME Petrol versions: capacity (VDA standards): 185 litres. LPG versions: capacity (VDA standards): 165 litres.

Versions

A

B

C

D

E

F

G

I

0.9 TwinAir 85 HP

(°)

3571

720

2300

551

1488

(*)

1413 /

1414

(**)

1627

1407 /

1408

(**)

1.2 8V 69 HP

3571

720

2300

551

1488

(*)

1413

1627

1407

(°) For versions/markets, where provided
(*) Small variations in size are possible depending on the dimensions of the rims.
(**) With 195/45 R16 tyres

140

F0S0605

163

-------------------------------------------------------------------------------------------------------------------------------------------------------------

WEIGHTS

Versions

1.2 8V 69 HP

1.2 8V 69 HP

LPG

0.9 TwinAir 85 HP

(°)

Unladen weight (with all fluids, fuel tank filled
to 90% and without optional equipment) (kg):

960 / 975

(*)

980 / 995

(*)

980

980

1000

Payload including the driver (kg)

(**)

400 / 385

(*)

380 / 365

(*)

380

390

385

Maximum permitted loads (kg)

(***)

- front axle:

770

770

770

830

830

– rear axle:

640

640

640

640

640

- total:

1360

1360

1360

1370

1385

Towable loads (kg)

– braked trailer:

(****)

(****)

(****)

800

800

– non-braked trailer:

(****)

(****)

(****)

400

400

Maximum load on the ball (braked trailer)
(kg):

(****)

(****)

(****)

60

60

(°) For versions/markets, where provided
(*) Versions with Dualogic transmission
(**) If special equipment is fitted (sunroof, etc.) the unladen car weight increases, thus reducing the specified payload in relation to the maximum permitted loads.
(***) Loads not to be exceeded. The user should carry goods in the luggage compartment and/on load carrying platform within the maximum permitted loads.
(****) IMPORTANT A trailer cannot be towed so there are no provisions for fitting a tow hook.

164

TECHNICAL

DA

T

A

-------------------------------------------------------------------------------------------------------------------------------------------------------------

REFUELLING

1.2 8V 69 HP / 1.2

8V 69 HP LPG

0.9 TwinAir 85 HP

(°)

Prescribed fuels and original lubricants

Fuel tank (petrol - litres):

35 / 30.5

(***)

35

Unleaded petrol with RON no lower than 95
(EN228 specifications)

including a reserve of (litres):

5.0

5.0

Engine cooling system:

4.85 / 5.2

(**)

5.3

Mixture of distilled water and PARAFLU

UP

liquid at 50%

(*)

Engine sump (litres):

-

2.8

SELENIA DIGITEK P.E.

2.5

-

SELENIA K P.E. (1.2 8V 69 HP version) /
SELENIA MULTIPOWER GAS 5W-40 (1.2
8V 69 HP LPG)

Engine sump and filter (litres):

-

3.2

SELENIA DIGITEK P.E.

2.8

-

SELENIA K P.E. (1.2 8V 69 HP version) /
SELENIA MULTIPOWER GAS 5W-40 (1.2
8V 69 HP LPG)

Gearbox/differential casing (litres):

1.65

1.65

TUTELA TRANSMISSION GEARFORCE

(°) For versions/markets, where provided

(***) LPG versions (including reserve). The figure already takes into account the 80% tank filling limit and the residual fluid required for priming and the maximum

permitted capacity. In addition, after different refuelling processes, this figure may vary due to differences between the network pump supply pressures, pumps
having different supply/locking features, tank not completely run out of fuel.

(**) LPG versions

(*) When the vehicle is used in particularly harsh weather conditions, we recommend using a 60-40 mixture of PARAFLU

UP

and demineralised water.

165

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1.2 8V 69 HP / 1.2

8V 69 HP LPG

0.9 TwinAir 85 HP

(°)

Prescribed fuels and original lubricants

Dualogic gearbox hydraulic activation
system:

0.70 (litres) / (0.59) kg

-

TUTELA CS SPEED Special oil with “ATF
DEXRON III” type additive

Hydraulic brakes circuit (kg):

0.55

0.55

TUTELA TOP 4/S

Hydraulic clutch controls (RH drive versions):

0.100

-

Windscreen and rear window washer fluid
reservoir (litres):

2.5

2.5

Mixture of water and PETRONAS DURANCE
SC35

(°) For versions/markets, where provided

166

TECHNICAL

DA

T

A

-------------------------------------------------------------------------------------------------------------------------------------------------------------

FLUIDS AND LUBRICANTS

Your vehicle is equipped with an engine oil that has been thoroughly developed and tested in order to meet the requirements of
the Scheduled Servicing Plan. Constant use of the prescribed lubricants guarantees the fuel consumption and emission
specifications. Lubricant quality is crucial for engine operation and duration.
If lubricants conforming to the required specifications are not available, products that meet the indicated specifications can be
used to top up; in this case optimal performance of the engine is not guaranteed.

70)

PRODUCT SPECIFICATIONS

Use

Features

Specification

Original fluids and

lubricants

Replacement interval

Lubricants for 0.9
TwinAir 85 HP petrol
engines

(°)

SAE 0W-30 ACEA C2 /

API SN

9.55535-GS1

SELENIA DIGITEK P.E.
Contractual Technical
Reference N° F020.B12

According to Scheduled

Servicing Plan

Lubricants for 1.2 8V
69 HP petrol engines

SAE 5W-40 ACEA C3 /

API SN

9.55535-S2

SELENIA K P.E.
Contractual Technical
Reference N° F603.C07

According to Scheduled

Servicing Plan

Lubricant for petrol/
LPG engines

SAE 5W-40 ACEA C3 /

API SM

9.55535-T2

SELENIA MULTIPOWER
GAS 5W-40
Contractual Technical
Reference N° F922.E09

According to Scheduled

Servicing Plan

(°) For versions/markets, where provided

For TwinAir engines only use lubricants with indicated SAE grade and specifications.

167

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     8      9      10      11     ..
