Fiat 500L Living (2019 year). Instruction - part 11





WARNING

70) The use of products with different specifications than those indicated above could cause damage to the engine not covered by the
warranty.

Use

Features

Specification

Original fluids and

lubricants

Applications

Lubricants and
greases for drive
transmission

SAE 75W API GL4 grade
synthetic lubricant.

9.55550-MZ6

TUTELA
TRANSMISSION
GEARFORCE
Contractual
Technical Reference N°
F002.F10

Instruction gearbox and
differential

Specific fluid for electro
hydraulic actuators "ATF
DEXRON III".

9.55550-SA1

TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98

Dualogic transmission
activation hydraulic system
oil

Molybdenum disulphide
grease, for use at high
temperatures. N.L.G.I.
consistency 1-2.

9.55580-GRAS II

TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07

Wheel side constant
velocity joints

Grease for constant
velocity joints with low
friction coefficient. N.L.G.I.
consistency 0-1.

9.55580-GRAS II

TUTELA STAR 700
Contractual Technical
Reference N° F701.C07

Differential side constant
velocity joints

168

TECHNICAL

DA

T

A

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Use

Features

Specification

Original fluids and

lubricants

Applications

Brake fluid

Synthetic fluid for brake
and clutch systems.
Exceeds specifications
F.M.V.S.S. no. 116 DOT 4,
ISO 4925 SAE J1704.

9.55597 or MS.90039

TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15

Hydraulic brakes and
hydraulic clutch controls

Protective agent for
radiators

Protective agent with
antifreeze action with
organic formulation. CUNA
NC 956-16, ASTM D 3306
Specifications.

9.55523 or MS.90032

PARAFLU

UP

(*)

Contractual Technical
Reference N° F101.M01

Cooling circuits proportions
of use: 50% demineralised
water 50% PARAFLU

UP

(**)

Windscreen/rear
window washer fluid

Mixture of alcohol, water
and surfactants CUNA NC
956-II.

9.55522 or MS.90043

PETRONAS DURANCE
SC35
Contractual Technical
Reference N° F001.D16

To be used diluted or
undiluted in windscreen
washer/wiper systems

(*) IMPORTANT Do not top up or mix with other fluids which have different specifications from those described.
(**) When the vehicle is used in particularly harsh weather conditions, we recommend using a mixture of 60% PARAFLU

UP

and 40% demineralised water.

169

-------------------------------------------------------------------------------------------------------------------------------------------------------------

PERFORMANCE

Max. speed in km/h that can be reached after initial car use.

Versions

Maximum speed (km/h)

0.9 TwinAir 85 HP

(*)

173

1.2 8V 69 HP

160

1.2 8V 69 HP LPG

160

(*) For versions/markets, where provided

170

TECHNICAL

DA

T

A

-------------------------------------------------------------------------------------------------------------------------------------------------------------

FUEL CONSUMPTION AND CO

2

EMISSIONS

The fuel consumption and CO

2

emission figures declared by the manufacturer are determined on the basis of the type-approval

tests laid down by the applicable standards in the country where the vehicle is registered.
The type of route, traffic conditions, weather conditions, driving style, general condition of the car, trim level/equipment/
accessories, use of the climate control system, car load, presence of roof racks and other situations that adversely affect the
aerodynamics or wind resistance lead to different fuel consumption values than those measured. The fuel consumption will only
become more regular after driving the first 3000 km.
To find the specific fuel consumption and CO

2

emission figures for this car, please refer to the data in the Certificate of

Conformity, and the related documentation that accompanies the vehicle.

171

-------------------------------------------------------------------------------------------------------------------------------------------------------------

PRESCRIPTIONS FOR HANDLING THE VEHICLE AT THE END OF
ITS LIFE

FCA has been committed for many years to safeguarding the environment through the constant improvement of its production
processes and manufacturing products that are increasingly "eco-compatible". To grant customers the best possible service
in terms of respecting environmental laws and in response to European Directive 2000/53/EC governing vehicles at the end of
their life, FCA is offering its customers the chance to hand over their vehicle at the end of its life without incurring any additional
costs. The European Directive sets out that when the vehicle is handed over the last keeper or owner should not incur any
expenses as a result of its market value.
To hand your vehicle over at the end of its life without extra cost, contact one of our dealerships if you are purchasing another
vehicle or an FCA-authorised collection and scrapping centre. These centres have been carefully chosen to offer high quality
service for the collection, treatment and recycling of vehicles at their end of life, respecting the surrounding environment.
You can find further information on these collection and scrapping centres either from an FCA dealership or by calling the
number in the Warranty Booklet or by consulting the websites of the various FCA brands.

172

TECHNICAL

DA

T

A

-------------------------------------------------------------------------------------------------------------------------------------------------------------

MULTIMEDIA

This chapter describes the main
functions of the
Uconnect™ Radio,
Uconnect™ 5" LIVE, Uconnect™ 5"
Nav LIVE,
Uconnect™ 7” HD LIVE and
Uconnect™ 7” HD NAV LIVE
infotainment systems that can be fitted
on the vehicle.

TIPS, CONTROLS AND GENERAL
INFORMATION ................................174

USB SOURCE.................................175

UCONNECT™ RADIO.....................176

UCONNECT™ 5 RADIO LIVE/ NAV
LIVE ................................................183

UCONNECT™ 7 HD LIVE/ NAV
LIVE ................................................196

MOPAR® CONNECT ......................211

OFFICIAL TYPE APPROVALS .........212

173

-------------------------------------------------------------------------------------------------------------------------------------------------------------

TIPS, CONTROLS
AND GENERAL
INFORMATION

Road safety

Learn how to use the various system
functions before setting off.
Read the instructions for the system
carefully before setting off.

Reception conditions

Reception conditions change
constantly while driving. Reception may
be interfered with by the presence of
mountains, buildings or bridges,
especially when you are far away from
the broadcaster.
IMPORTANT The volume may be
increased when receiving traffic
bulletins.

Care and maintenance

Observe the following precautions to
ensure the system is fully operational:

the display is sensitive to scratching,

liquids and detergents. Avoid hitting
the display with pointed or hard objects
that could damage its surface. Do not
press on the display when cleaning it.

never use alcohol, petrols and

derivatives to clean the display lens.

Prevent any liquid from entering the

system: this could damage it beyond
repair.

Anti-theft protection

The system is equipped with an
anti-theft protection system based on
the exchange of information with the
electronic control unit (Body Computer)
on the vehicle.
This guarantees maximum safety and
prevents the secret code from being
entered after the power supply has
been disconnected.
If the check has a positive outcome, the
system will start to operate, whereas if
the comparison codes are not the
same or if the electronic control unit
(Body Computer) is replaced, the
system will ask the user to enter the
secret code according to the procedure
described in the paragraph below.

Entering the secret code

When the system is switched on, if the
code is requested, the display will
show “Please enter Anti-Theft Code”
followed by the screen showing a
keypad to enter the secret code.
The secret code is made up of four
digits from 0 to 9.
If an incorrect code is entered, the
system displays “Incorrect Code” to
notify the user of the need to enter the
correct code.

After the 3 available attempts to enter
the code, the system displays
“Incorrect Code. Radio locked. Wait for
30 minutes”. After the text has
disappeared it is possible to start the
code entering procedure again.
Vehicle radio passport
This document certifies ownership of
the system. The vehicle radio passport
shows the system model, serial number
and secret code.
WARNING Keep the vehicle radio
passport in a safe place so that you
can give the information to the relevant
authorities if the system is stolen.
In case of loss of the car radio
passport, contact the Fiat Dealership,
taking an ID document and the car
ownership documents.

Important notes

In the event of an anomaly, the system
should only be checked and repaired at
a Fiat Dealership.
If the temperature is particularly low, the
display may take a while to reach
optimum brightness.
If the car is stopped for a while and the
external temperature is very high, the
system may go into “thermal
protection” mode, suspending
operation until the temperature in the
passenger compartment returns to
acceptable levels.

174

MUL

TIMEDIA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Look at the screen only and when it is
necessary and safe. If you need to look
at the screen for a long time, pull over
to a safe place so as not to be
distracted while driving.
Immediately stop using the system in
the event of a fault. Otherwise the
system might be damaged. Contact a
Fiat Dealership as soon as possible
to have the system repaired.

USB SOURCE

To activate the USB mode, insert the
corresponding device into the USB port
on the central tunnel in the car.
IMPORTANT NOTE After using a USB
recharging socket, disconnect the
device (smartphone), always removing
the cable from the vehicle socket first,
never from the device. Cables left flying
or connected incorrectly could
compromise correct recharging and/or
the USB socket condition.
NOTE The USB port handles data
transmission from the Pen Drive/
Smartphone, etc. and slow recharging
of an external device, which is not
guaranteed as it depends on the device
type/brand.

175

-------------------------------------------------------------------------------------------------------------------------------------------------------------

UCONNECT™ RADIO

.

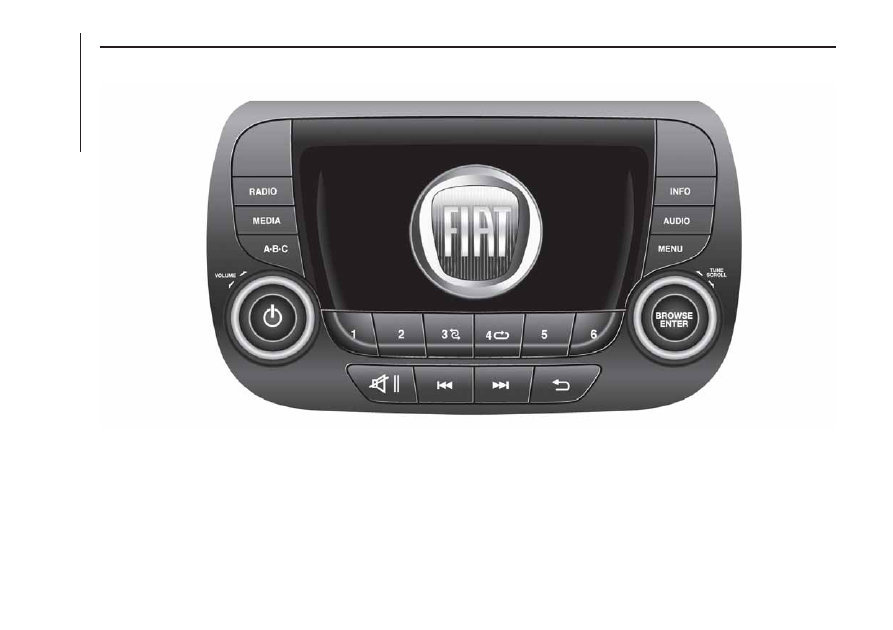

CONTROLS ON FRONT PANEL

141

F0S0619

176

MUL

TIMEDIA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

FRONT CONTROL PANEL SUMMARY TABLE

Button

Functions

Mode

Ignition

Short button press

Switching off

Short button press

Volume adjustment

Turning the knob clockwise/anticlockwise

Volume activation/deactivation (Mute/Pause)

Short button press

Exit the selection/return to previous screen

Short button press

BROWSE

ENTER

Scrolling the list or tuning to a radio station or select
previous/next track

Turning the knob clockwise/anticlockwise

Confirmation of the option displayed

Short button press

INFO

Display mode selection (Radio, Media Player)

Short button press

AUDIO

Access to the sound setting and adjustment functions

Short button press

MENU

Access to the Settings menu

Short button press

MEDIA

USB source selection

Short button press

RADIO

Access to the Radio mode

Short button press

1-2-3-4-5-6

Store current radio station

Long button press

Stored radio station recall

Short button press

A-B-C

Selection of the group of radio presets or selection of the
desired letter in each list

Short button press

Search for previous radio station or selection of USB
previous track

Short button press

Scan of lower frequencies until released/Fast rewind of USB
track

Long button press

177

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Button

Functions

Mode

Search for next radio station or selection of USB next track

Short button press

Scan of higher frequencies until released/Fast forward of
USB track

Long button press

Shuffle of USB tracks

Short button press

USB loop

Short button press

178

MUL

TIMEDIA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

CONTROLS ON THE STEERING WHEEL

(where provided)

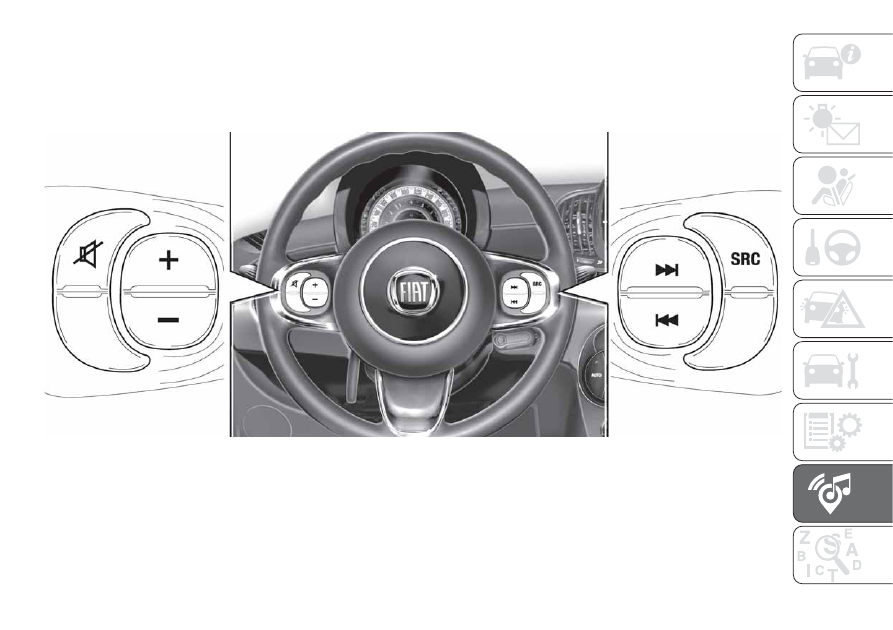

The controls for the main system functions are present on the steering wheel to make control easier.
The activation of the function selected is controlled, in some cases, by how long the button is pressed (short or long press) as
described in the table below.

142

F0S0620

179

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Button

Interaction (pressure/rotation)

Deactivate/reactivate the microphone during a phone conversation

Activation/deactivation of the USB source Pause

Activation/deactivation of the radio source Mute function

+/–

Short press: volume increase/decrease in single steps

Long press: volume continuous increase/decrease until released

Short press (Radio mode): selection of next/previous station

Long press (Radio mode): scan higher/lower frequencies until released

Short press (USB mode): selection of previous/next track

Long press (USB mode): fast forward/rewind until released

SRC

select available audio sources: Radio or USB

180

MUL

TIMEDIA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

SWITCHING THE SYSTEM
ON/OFF

The system is switched on/off by
pressing the

button/knob.

Turn the button/knob clockwise to
increase the radio volume or
anticlockwise to decrease it.

RADIO (TUNER) MODE

The system is equipped with the
following tuners: AM, FM.

Radio mode selection

Press the RADIO button on the front
panel to activate radio mode.

Selecting a frequency band

The different tuning modes can be
selected by pressing the RADIO button
on the front panel.

Displayed information

After the desired radio station is
selected on the display, the following
information is shown (INFO mode
activated):
In the upper part: the preset station,
the time and the other active radio
settings are highlighted (e.g.: TA).
In the central part: the name of the
current station, the frequency and
the radio text information (if any) are
highlighted.

FM station list

Press the BROWSE ENTER button/
knob to display the complete list of the
FM stations that can be received.

AM/FM radio station storage

The preset stations are available in all
system modes and are selected by
touching one of the presetting buttons
1-2-3-4-5-6 on the front panel.
If you are tuned to a radio station that
you wish to store, hold down the button
on the display which corresponds to
the desired preset until an acoustic
confirmation signal is emitted.

AM/FM radio station selection

To search for the desired radio station,
press the

or

buttons, use

the wheel on the steering wheel
controls

or, alternatively, turn the

"BROWSE/ENTER" knob.

Previous/next radio station search

Briefly press the

or

button

or use the wheel on the steering wheel
controls

: when the button is

released, the previous or next radio
station is displayed.

Previous/next radio station fast
search

Hold down the

or

button to

start the fast search: when the button is
released, the first tunable radio is
played.

MEDIA MODE

This paragraph describes the ways of
interacting with USB operation.

Audio source selection

Press the MEDIA button to select the
USB audio source.

Change track (next/previous)

Briefly press the

button or turn the

BROWSE ENTER button/knob
clockwise to play the next song. Briefly
press the

button or turn the

BROWSE ENTER button/knob
anticlockwise to return to the beginning
of the song, or return to the beginning
of the previous song if the current song
has been playing for less than 3
seconds.

Fast forward/rewind through tracks

Press and hold down the

button

to fast forward the selected track or
keep the

button pressed to fast

rewind the track.

181

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Track selection (browse)

Use this function to scroll through and
select the tracks on the active device.
The choices available depend on the
device connected.
For example, on a USB device, you can
also use the BROWSE ENTER
button/knob to scroll through the list of
artists, genres and albums available
on the device, depending on the
information available in the tracks.
Within each alphabetical list, the A-B-C
button on the front panel allows the
user to skip to the desired letter in the
list.
Press the BROWSE ENTER button to
activate this function on the source
being played.
Turn the BROWSE ENTER button/knob
to select the desired category and
then press the button/knob to confirm
the selection.
Press the

button to cancel the

function.

Track information display

Press the INFO button to select the
information displayed while playing
(Artist, Album, Genre, Name, Folder,
File name).
Press the

button to exit the screen.

Shuffle

Press the

button to play the tracks

on USB in a random order.
Press again to deactivate the function.

Repeat

Press the

button to activate this

function. The corresponding icon is
displayed.
Press again to deactivate the function.
NOTE The Uconnect™ system may
not support some USB keys: in this
case, it will not automatically switch
from “Radio” mode to “Media” mode. If
the device used does not play, verify
its compatibility by selecting Media
mode: a dedicated message will
appear on the Uconnect™ system
display.

SETTINGS

Press the MENU button on the front
panel to display the "Settings" menu.
NOTE The menu items displayed can
vary according to the versions.
The menu includes the following items:

System Settings: Language,

Restore Default Values, System Power
Off, Volume Limited at Power On,
Auto-On Radio.

Radio Menu: Browse FM Station

List, Traffic Announcement (TA),
Regional, Alternative Frequency (AF).

Radio Off Delay: lets you keep the

system on for a preset time after
turning the ignition key to the STOP
position.

Audio mode

To access the "Audio" settings menu
briefly press the AUDIO button on
the front panel.
The menu includes the following items:

TREBLE: adjustment of high tones;

MID: adjustment of mid tones;

BASS: adjustment of bass tones;

BALANCE: balancing of left/right

speakers;

SVC: speed adjustment according

to vehicle speed;

LOUDNESS: audio improvement at

low volume;

182

MUL

TIMEDIA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

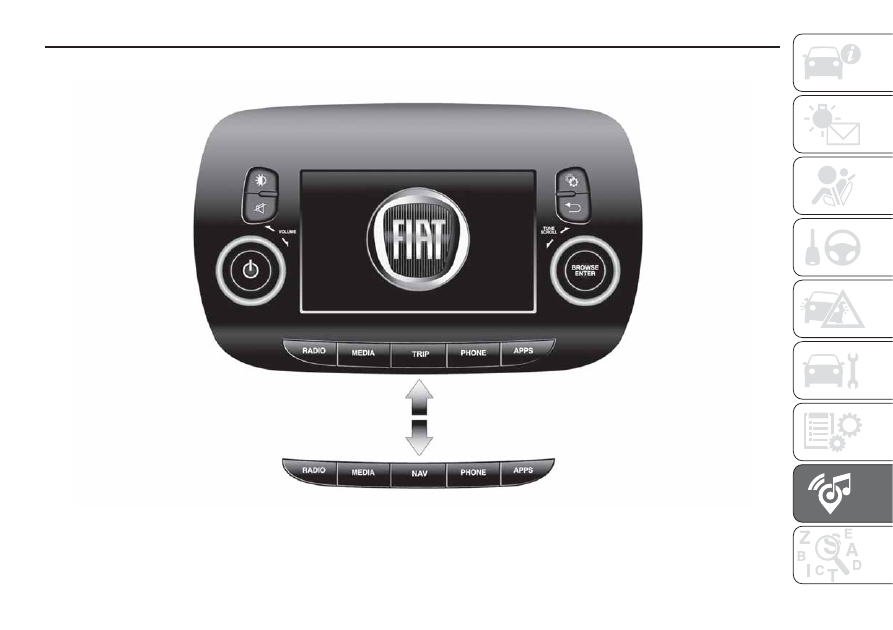

Uconnect™ 5 Radio LIVE/ NAV LIVE

.

Controls on front panel

143

F0S0621

183

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     9      10      11      12     ..
