ДВЕРИ 9Р - 25

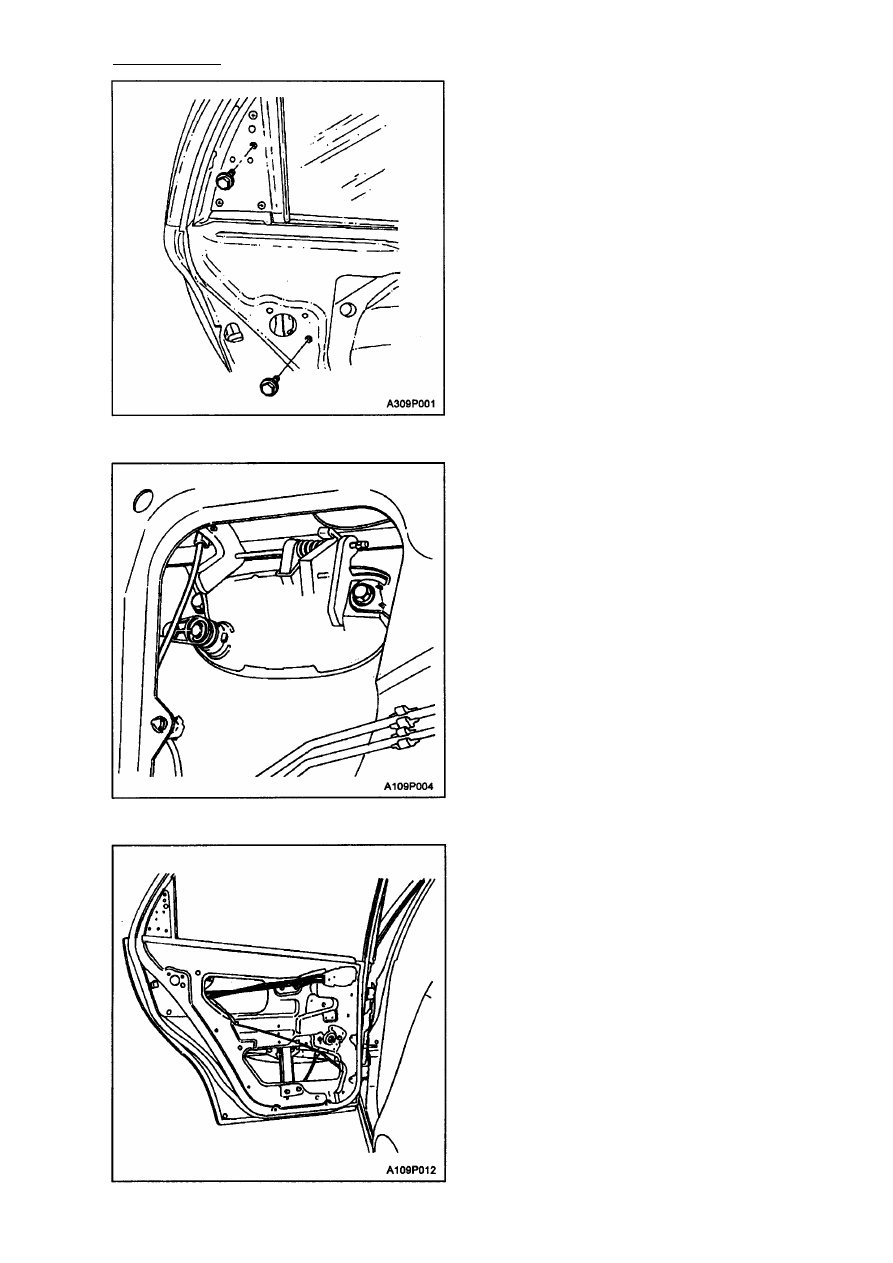

5. Открутите болты и направляющую.

6. Открутите винты и снимите блокировку.
7. Отключите разъем.

8. Отсоедините блокировочные стержни.

Процедура установки
Примечание: разнородные металлы,
соприкасаясь непосредственно, могут
легко подвергнуться коррозии. Во избежа­
ние появления преждевременной корро­
зии обеспечьте использование соответст­

вующих зажимов.

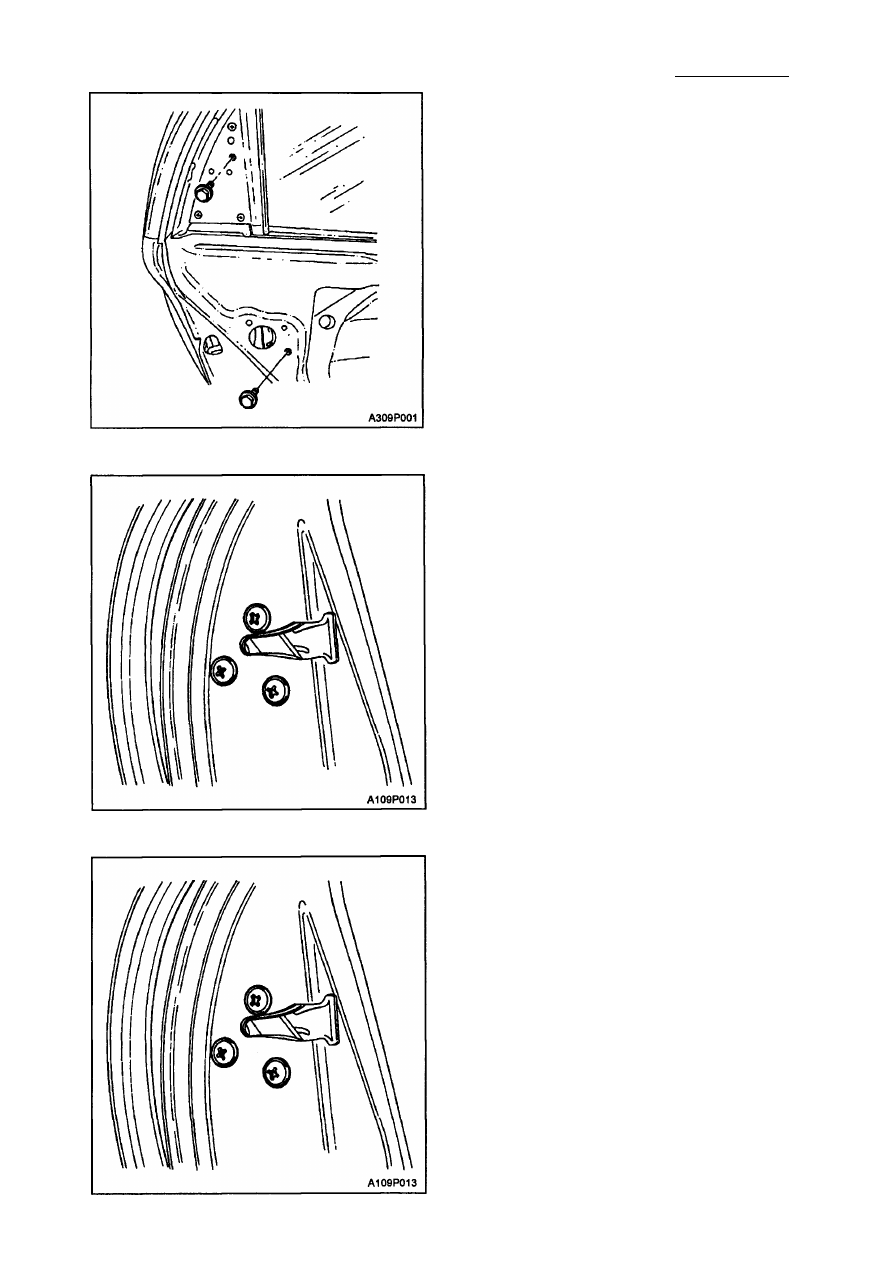

1. При помощи винтов установите блоки­

ровку задней двери.
Затяжка
Затяните винты блокировки задней

двери с усилием 8 Н•м.

9Р-26 ДВЕРИ

2. Подключите разъем.
3. При помощи болтов установите направ­

ляющую.
Затяжка

Затяните болты направляющей с уси­

лием 7 Н•м.

4. Подсоедините наружную ручку двери и

блокировочные стержни.

5. Подсоедините наружную ручку двери и

блокировочные стержни.

6. Установите обивку двери. См. главу

"Уплотнение внутренней панели две­

ри" в этом разделе.

7. Подсоедините отрицательный провод

аккумуляторной батареи.

ДВЕРИ 9Р - 27

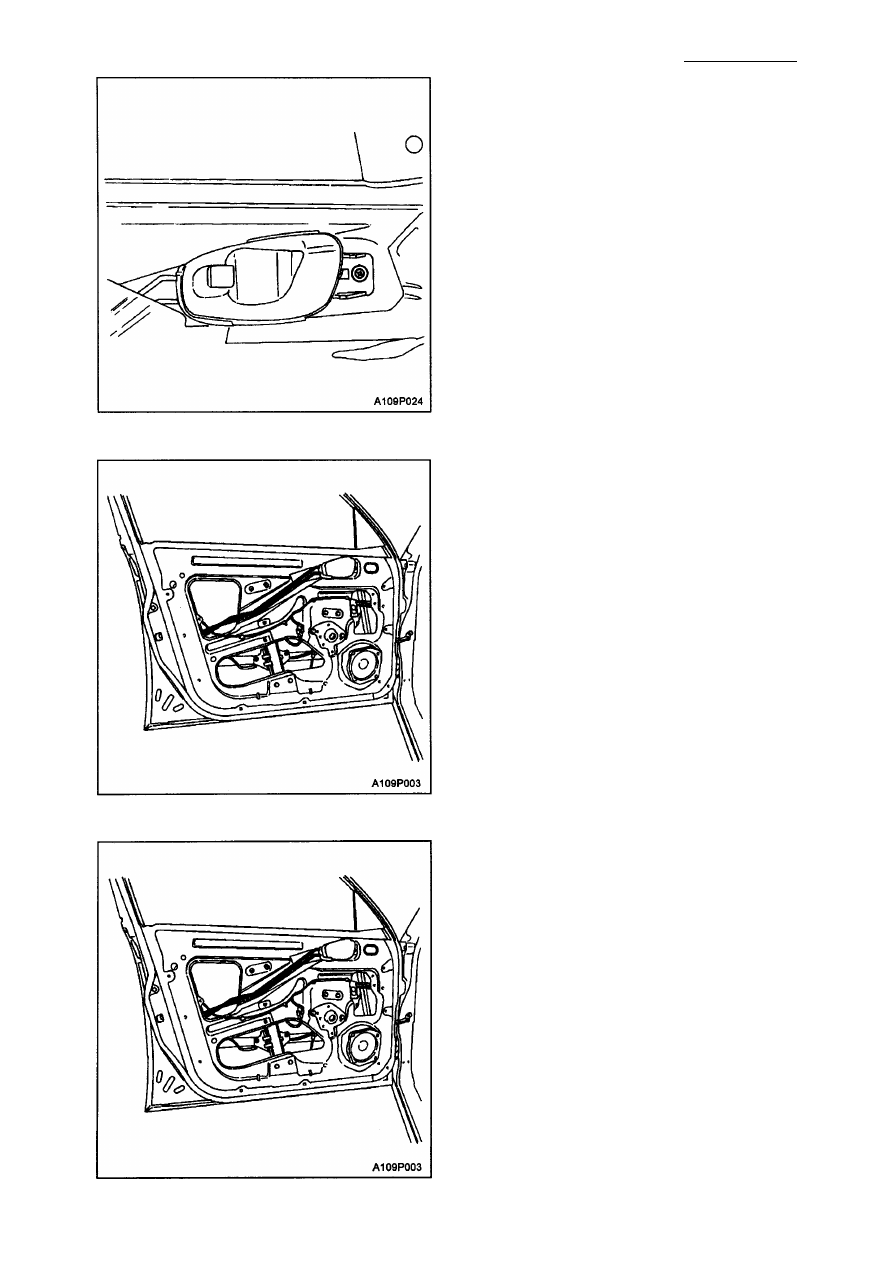

ВНУТРЕННЯЯ РУЧКА ДВЕРИ

Процедура снятия

1. Снимите обивку двери. См. главу "Уп­

лотнение внутренней панели двери"

в этом разделе.

2. Снимите винты, закрепляющие двер­

ную ручку.

3. Передвиньте дверную ручку вперед и

снимите ее с двери.

4. Отсоедините ручку двери и блокировоч­

ные стержни.

Процедура установки
1. Подсоедините ручку двери и блокиро­

вочные стержни.

9Р-28 ДВЕРИ

2. Вставьте внутреннюю ручку двери в

дверные пазы.

3. Передвиньте дверную ручку назад.
Примечание: разнородные металлы, не­
посредственно соприкасаясь, могут под­
вергнуться быстрому воздействию кор­
розии. Во избежание появления прежде­
временной коррозии обеспечьте исполь­
зование соответствующих зажимов.
4. Затяните внутреннюю ручку двери

винтом.
Затяжка
Затяните винт внутренней ручки двери
с усилием 3 Н•м.

5. Установите обивку двери. См. главу

"Уплотнение внутренней панели две­

ри" в этом разделе.

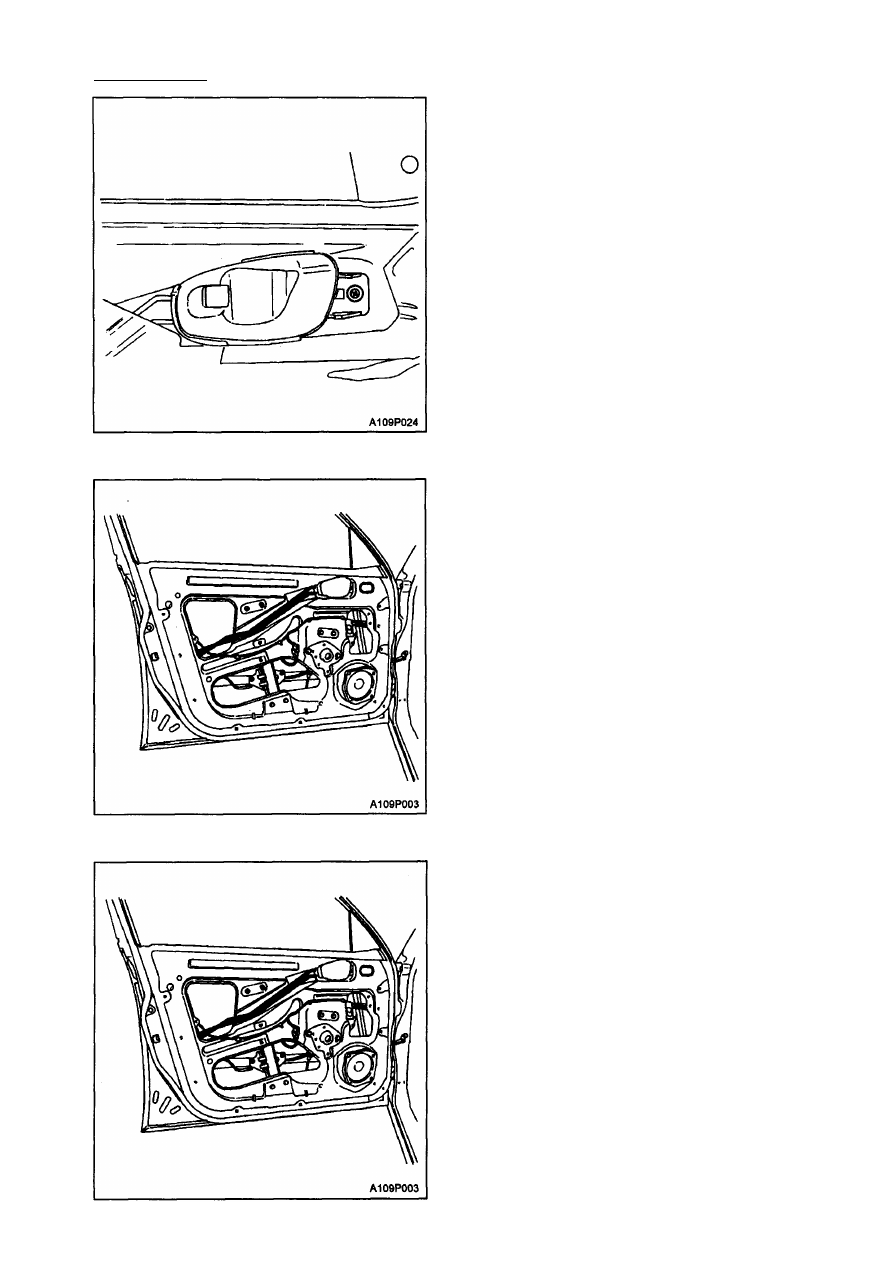

ВНУТРЕННИЙ БЛОКИРОВОЧНЫЙ

СТЕРЖЕНЬ

Процедура снятия

1. Снимите ручку двери. См. главу "Внут­

ренняя ручка двери" в этом

Разделе.

2. Отсоедините внутренние блокировоч­

ные стержни от дверной ручки и бло­
кировки.

Процедура установки
1. Подсоедините внутренние блокировоч­

ные стержни к дверной ручке и блоки­
ровке.

2. Установите ручку двери. См. главу

"Внутренняя ручка двери" в этом раз­

деле.
