ДВЕРИ 9Р-17

Опускаются и поднимаются только передние и задние стекла,

одно или оба задних стекла неподвижны (окончание)

Пункт

Действие

Величина

Да

Нет

27

Восстановите разомкнутую цепь между главным пе­
реключателем опускного стекла и выключателем

заднего опускного стекла.

Восстановление окончено?

-

Система в

порядке

-

28

Установите на место главный переключатель опуск­

ного стекла. Восстановление окончено?

-

Система в

порядке

-

29

1. Снимите главный выключатель опускного стекла, но
не отключайте разъем.

2. Отключите блокировку стекла.
3. Включите зажигание.
4. Проверьте напряжение на 5 клемме главного вык­
лючателя опускного стекла.

Равно ли напряжение установленной величине?

11 - 14 В

Перейти

к п. 27

Перейти

к п. 28

9Р-18 ДВЕРИ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ И

РЕМОНТ

ЖЕЛОБОК ОПУСКНОГО СТЕКЛА

ПЕРЕДНЕЙ ДВЕРИ

Процедура снятия
1. Снимите наружное зеркало. См. Раздел

9L, "Стекла и зеркала".

2. Снимите стекло передней двери. См.

Раздел 9L, "Стекла и зеркала".

3. Снимите желобок опускного стекла.

Процедура установки

1. Установите желобок опускного стекла.

2. Установите стекло передней двери.

См. Раздел 9L, "Стекла и зеркала".

3. Установите наружное зеркало. См. Раз­

дел 9L, "Стекла и зеркала".

ЖЕЛОБОК ОПУСКНОГО СТЕКЛА

ЗАДНЕЙ ДВЕРИ

Процедура снятия

1. Снимите стекло задней двери. См.

Раздел 9L, "Стекла и зеркала".

2. Снимите внутреннюю и наружную па­

нели отделки задней двери.

3. Снимите желобок опускного стекла.

ДВЕРИ 9Р-19

Процедура установки

1. Установите желобок опускного стекла.

2. Установите внутреннюю и наружную

панели отделки задней двери.

3. Установите стекло задней двери. См.

Раздел 9L, "Стекла и зеркала".

УПЛОТНИТЕЛЬ ПЕРЕДНЕЙ ДВЕРИ

Процедура снятия

1. Снимите наружное зеркало. См. Раздел

9L, "Стекла и зеркала".

2. Снимите уплотнитель задней двери.

Процедура установки

1. Установите уплотнитель передней две­

ри.

2. Установите наружное зеркало. См. Раз­

дел 9L, "Стекла и зеркала".

9Р-20 ДВЕРИ

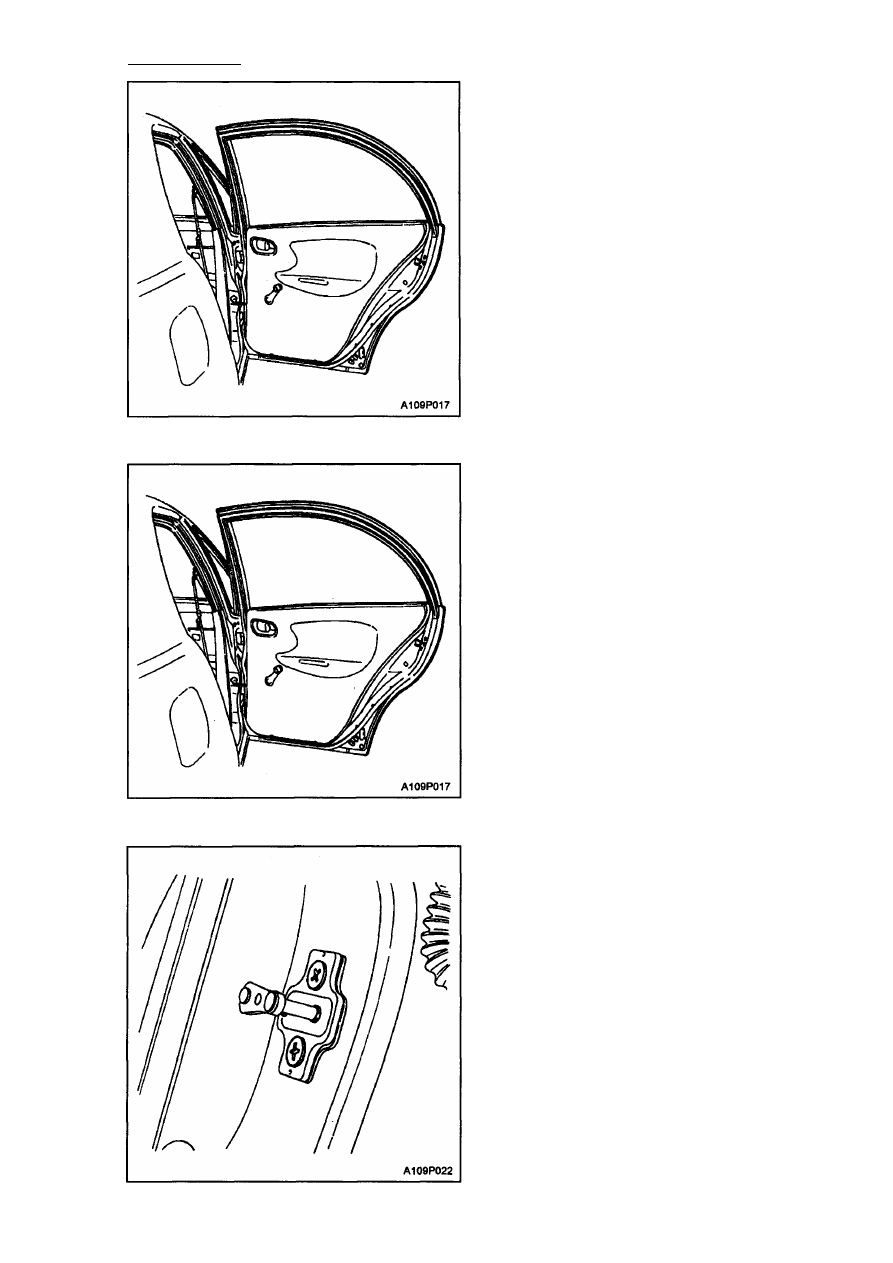

УПЛОТНИТЕЛЬ ЗАДНЕЙ ДВЕРИ

Процедура снятия

1. Снимите обивку задней двери.

2. Снимите уплотнитель задней двери.

Процедура установки
1. Установите уплотнитель задней двери.

2. Установите обивку задней двери.

ФИКСАТОР ЗАМКА ДВЕРИ

Процедура снятия
9. Открутите винты и снимите фиксатор

замка двери.
