ДВЕРИ 9Р - 29

НАРУЖНАЯ РУЧКА ДВЕРИ

Процедура снятия

1. Снимите обивку двери. См. главу "Уп­

лотнение внутренней панели двери"

в этом разделе.

2. Отсоедините наружную ручку двери и

блокировочные стержни.

3. Открутите болты и снимите дверную

ручку.

Процедура установки

1. Установите наружную ручку двери и

блокировочные стержни.

Примечание: разнородные металлы, не­
посредственно соприкасаясь, могут под­
вергнуться быстрому воздействию кор­
розии. Во избежание появления прежде­
временной коррозии обеспечьте приме­
нение соответствующих зажимов.
2. При помощи болтов закрепите дверную

ручку.
Затяжка
Затяните болты наружной ручки двери
с усилием 4,5 Н•м.

3. Установите обивку двери. См. главу

"Уплотнение внутренней панели

двери" в этом разделе.

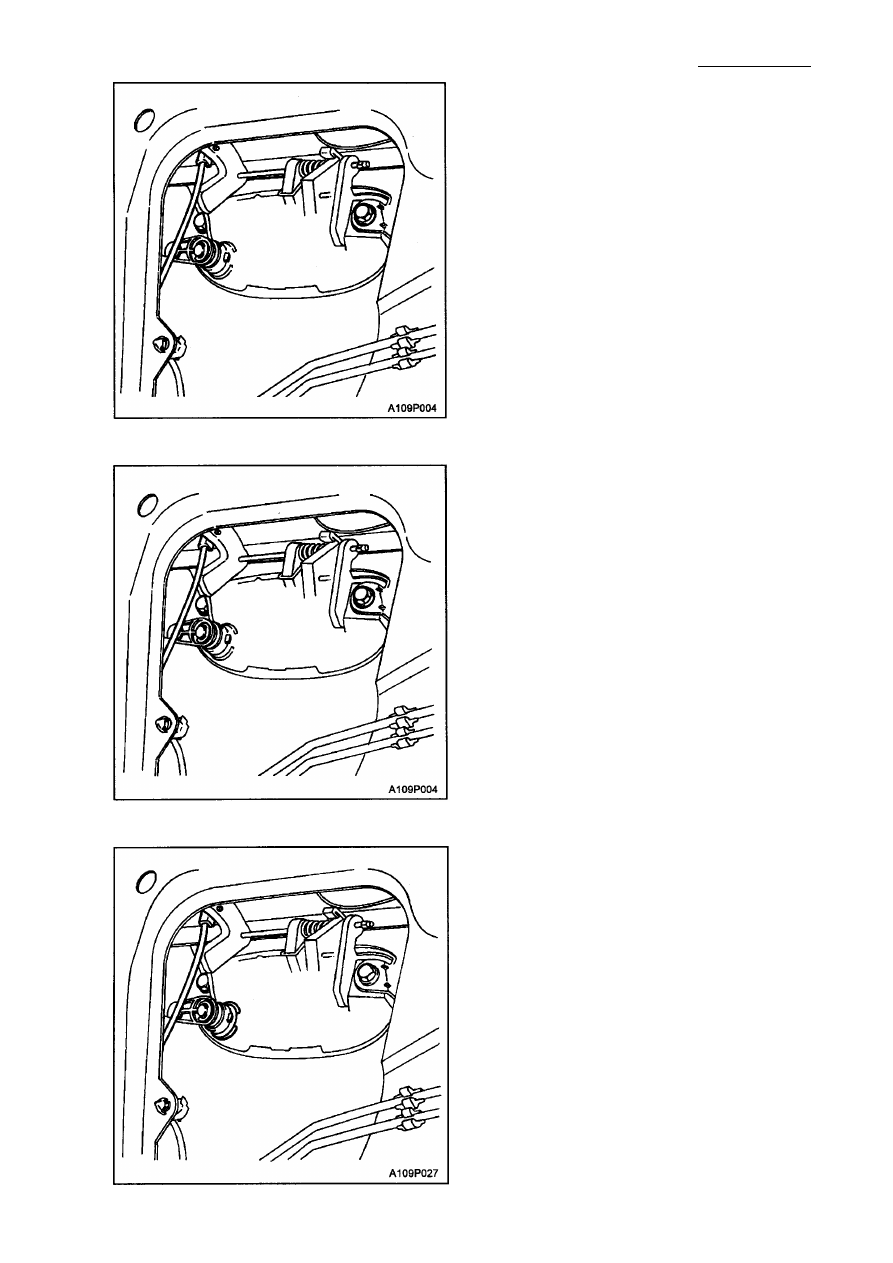

ЦИЛИНДР ДВЕРНОЙ

БЛОКИРОВКИ

Процедура снятия

1. Снимите обивку двери. См. главу "Уп­

лотнение внутренней панели двери"

в этом разделе.

2. Отсоедините наружную ручку двери и

блокировочные стержни.

3. Снимите зажим и блокировочный ци­

линдр.

9Р-30 ДВЕРИ

Процедура установки

1. При помощи фиксатора установите

блокировочный цилиндр.

2. Подсоедините наружную ручку двери и

блокировочные стержни.

Примечание: разнородные металлы, не­
посредственно соприкасаясь, могут под­
вергнуться быстрому воздействию кор­
розии. Во избежание появления прежде­
временной коррозии обеспечьте приме­
нение соответствующих зажимов.
3. Установите обивку двери. См. главу

"Уплотнение внутренней панели две­

ри" в этом разделе.

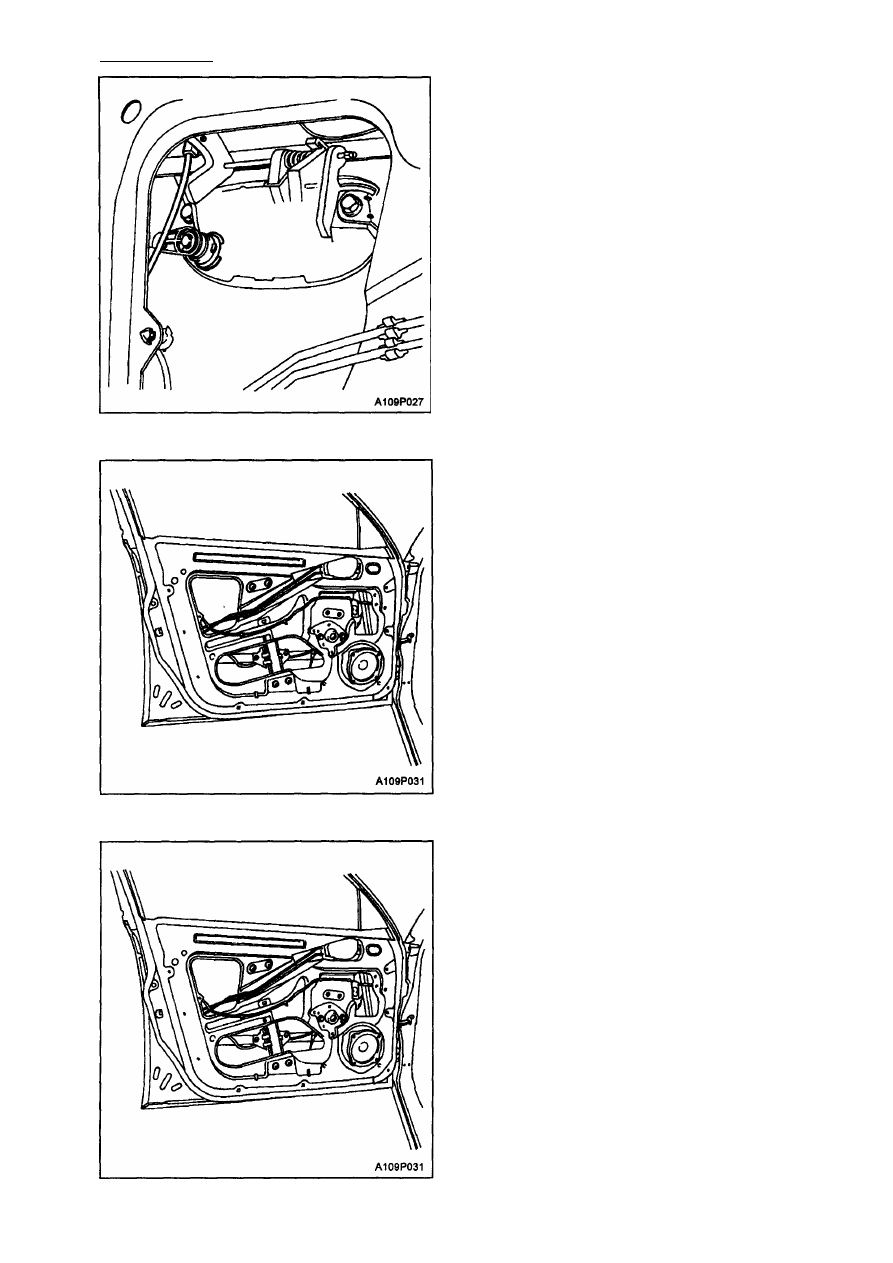

МЕХАНИЧЕСКИЙ

СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ

ДВЕРИ

Процедура снятия

1. Снимите стекло передней двери. См.

Раздел 9L, "Стекла и зеркала".

2. Открутите гайки и снимите механичес­

кий стеклоподъемник передней двери.

Процедура установки
Примечание: разнородные металлы, не­
посредственно соприкасаясь, могут под­
вергнуться быстрому воздействию кор­
розии. Во избежание появления прежде­
временной коррозии обеспечьте приме­
нение соответствующих зажимов.

1. Установите стеклоподъемник.

Затяжка
Затяните гайки стеклоподъемника две­
ри с усилием 7 Н•м.

2. Установите стекло передней двери. См.

Раздел 9L, "Стекла и зеркала".

ДВЕРИ 9Р - 31

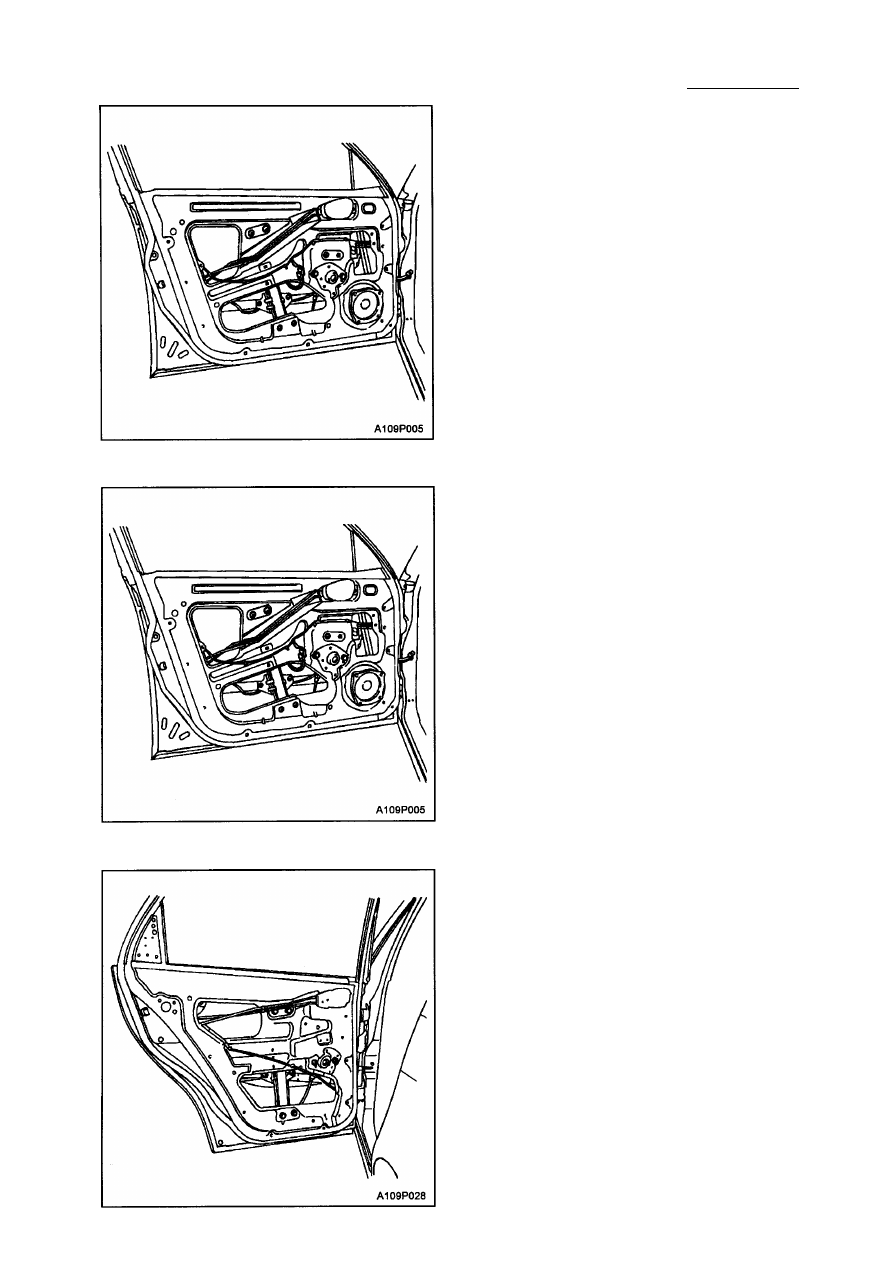

СТЕКЛОПОДЪЕМНИК ДВЕРИ

С ЭЛЕКТРОПРИВОДОМ

Процедура снятия

1. Отсоедините отрицательный провод

батареи.

2. Снимите дверное стекло. См. Раздел

9L, "Стекла и зеркала".

3. Открутите гайки и снимите стеклоподъ­

емник.

4. Отключите разъем. (На рисунке пока­

зан стеклоподъемник передней двери,
стеклоподъемник задней двери - ана­
логичен).

Процедура установки

1. Подключите разъем.
Примечание: разнородные металлы, не­

посредственно соприкасаясь, могут под­
вергнуться быстрому воздействию кор­
розии. Во избежание появления прежде­
временной коррозии обеспечьте приме­
нение соответствующих зажимов.

2. При помощи гаек установите стекло­

подъемник.
Затяжка
Затяните гайки стеклоподъемника с
усилием 7 Н•м.

3. Установите стекло передней двери. См.

раздел 9L, "Стекла и зеркала".

4. Подсоедините отрицательный провод

аккумуляторной батареи. (На рис. пока­
зан стеклоподъемник передней двери,
стеклоподъемник задней двери - ана­
логичен).

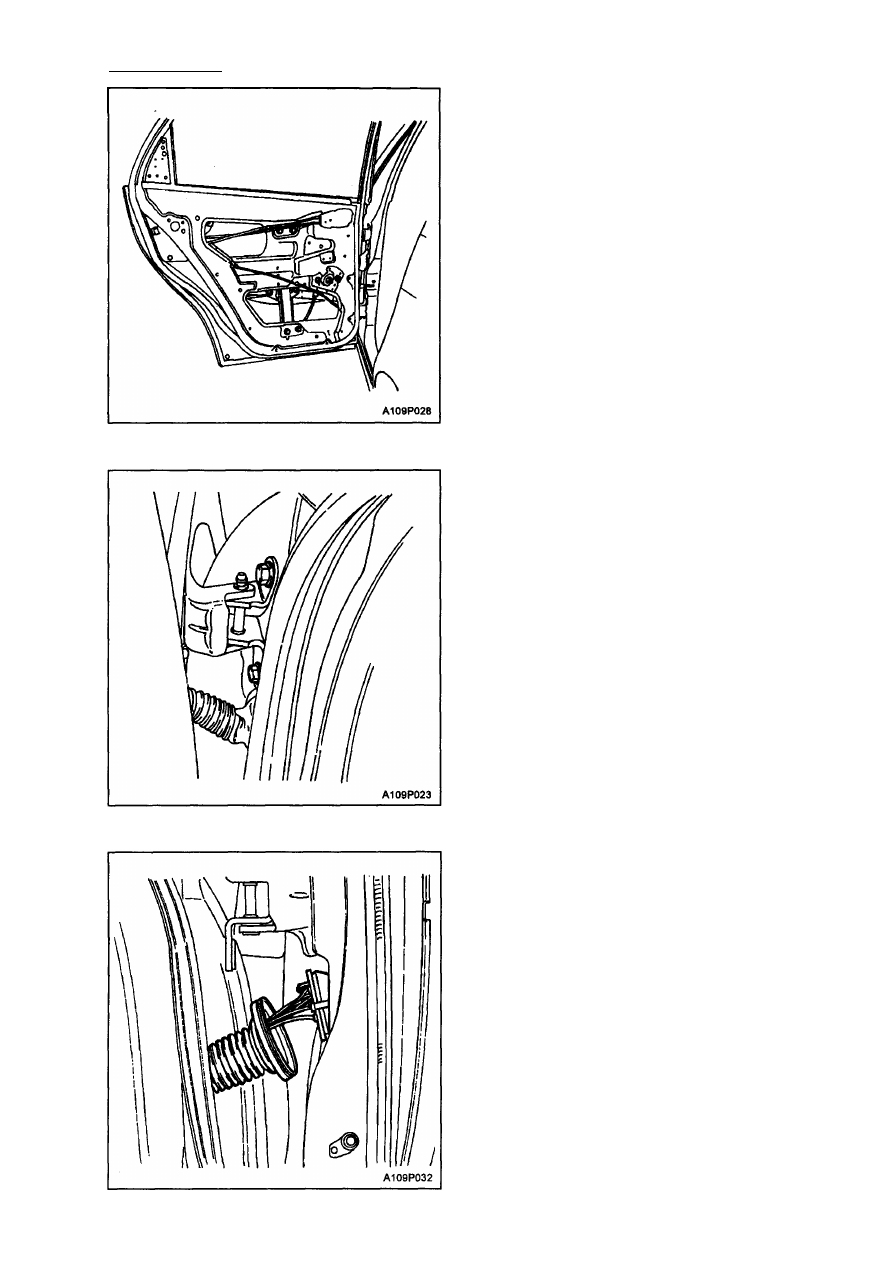

МЕХАНИЧЕСКИЙ

СТЕКЛОПОДЪЕМНИК ЗАДНЕЙ

ДВЕРИ

Процедура снятия
1. Снимите стекло задней двери. См. раз­

дел 9I, "Стекла и зеркала".

2. Открутите гайки и снимите стеклоподъ­

емник.

9Р-32 ДВЕРИ

Процедура установки
Примечание: разнородные металлы, не­
посредственно соприкасаясь, могут под­
вергнуться быстрому воздействию кор­
розии. Во избежание появления прежде­
временной коррозии обеспечьте приме­
нение соответствующих зажимов.

1. При помощи гаек установите стекло­

подъемник.
Затяжка
Затяните гайки стеклоподъемника с
усилием 7 Н•м.

2. Установите стекло задней двери См.

раздел 9L, "Стекла и зеркала".

РАЗБОРКА И СБОРКА

ПЕРЕДНЕЙ ДВЕРИ

Процедура снятия

1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Снимите ограничитель, удерживающий

дверь открытой. См. главу "Ограничи­
тель двери" в этом разделе.

3. Снимите резиновый чехол, между кузо­

вом и дверью, и удалите электропро­
водку.

4. Воспользовавшись помощью другого

техника, открутите болты и снимите

переднюю дверь.

5. Отсоедините между кузовом и дверью

резиновый чехол и отключите разъем.
