7В - 62 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК

ЗАМЕНА УПЛОТНЕНИЯ ВАЛА

Необходимые инструменты:
Клещи для упорного кольца J-5403.
С ъ е м н и к  у п л о т н и т е л ь н о г о  к о л ь ц а
J-9553-1.
Приспособление для съема и установки
гнезда уплотнителя J-23128-A.
Приспособление для установки уплот­
нительного кольца J-33011.
П р е д о х р а н и т е л ь  у п л о т н е н и я вала
J-34614.
Внимание: Уплотнение вала не следует
менять, потому что в прилегающих по­
верхностях находится небольшое коли­
чество масла. Уплотнение рассчитано на

пропуск некоторого количества масла в
целях смазки. Уплотнение вала следует
заменять только тогда, когда будет
обнаружено большое количество раз­
брызганного масла и еще после того, как
будет обнаружена действительная течь
охладителя при использовании утверж­

денной процедуры обнаружения течи. См.

главу "Испытание на протекание".

Если когда-либо возникнет необходи­
мость в замене уплотнения вала комп­
рессора, тогда в этой системе следует

также снять с автомобиля ресивер - осу­
шитель. Тогда следует слить масло с ре­
сивера сушителя, измерить его коли­
чество и заменить. См. главу "Добав­

ление масла в систему охладителя В.К."

в этом разделе.
Процедура разборки

1. Отсоедините отрицательный провод

батареи.

2. Слейте и восстановите охладитель.

См. главу "Процедуры слива, добавки
масла, откачки и заправки системы
В.К." в этом разделе.

3. Ослабьте крепления и сместите комп­

рессор со своего положения на кронш­

тейнах крепления.

4. Снимите узел приводного диска и втул­

ки муфты сцепления с компрессора.
См. главу "Узел диска и втулки муфты
сцепления" в этом разделе.

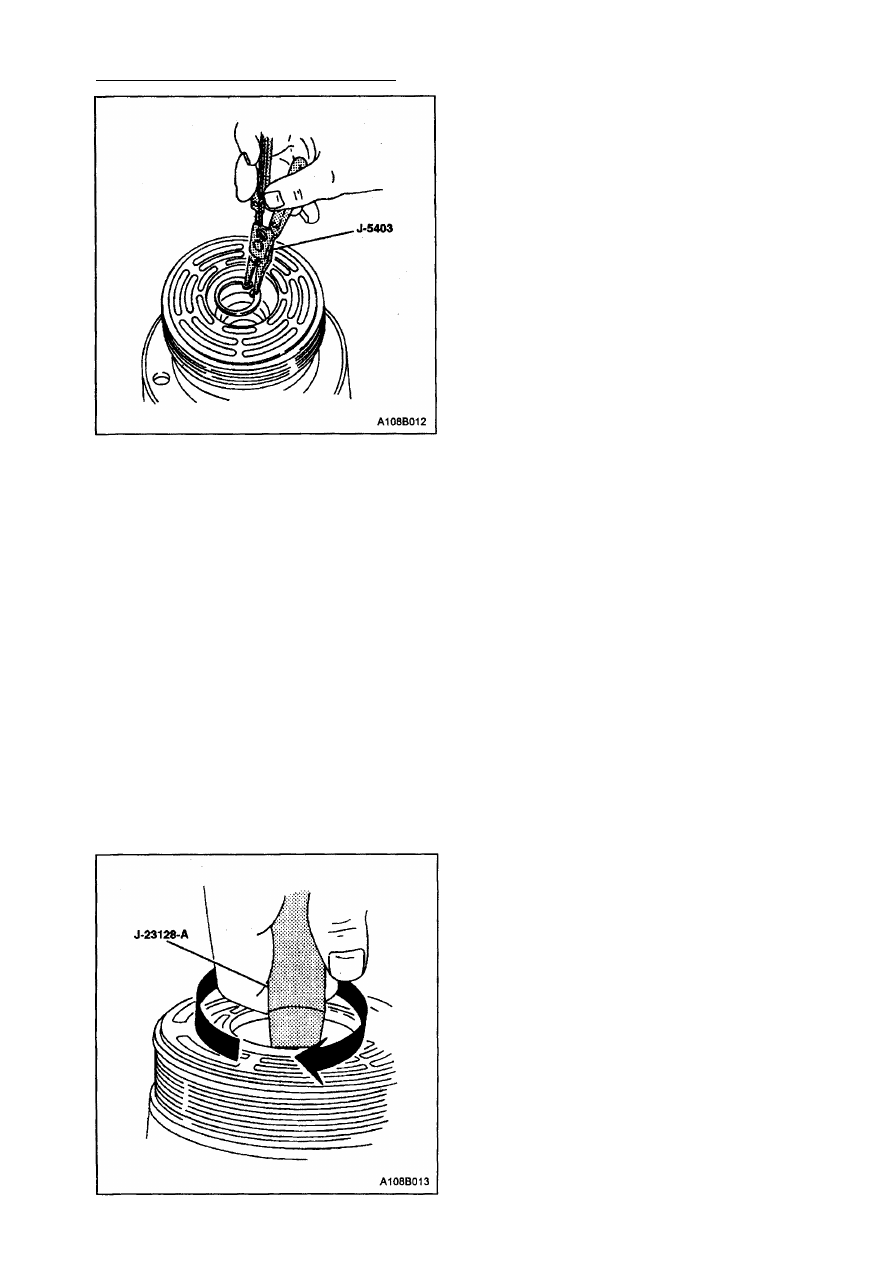

5. С помощью клещей для упорного коль­

ца J-5403 снимите кольцо удерживания
уплотнения вала.

Примечание: Любая грязь или посторон­
ний материал, который попадет в комп­
рессор, может вызвать повреждения.

УПРАВЛЕНИЕ СИСТЕМАМИ ОВК 7В - 63

6. Тщательно прочистите внутреннюю по­

верхность корпуса компрессора вокруг
вала, видимую поверхность уплот­

нения, сам вал и канавку под уплотни­

тельное кольцо.

7. Введите полностью в зацепление на­

сеченные зазубрины приспособления
для съема/установки уплотнения
J-23128-A. Снимите уплотнение с комп­

рессора, выполняя вращательные и
поступательные движения. Крепко

держите рукоятку рукой. Не пользуй­
тесь гаечным ключом или клещами для

подтягивания рукоятки.

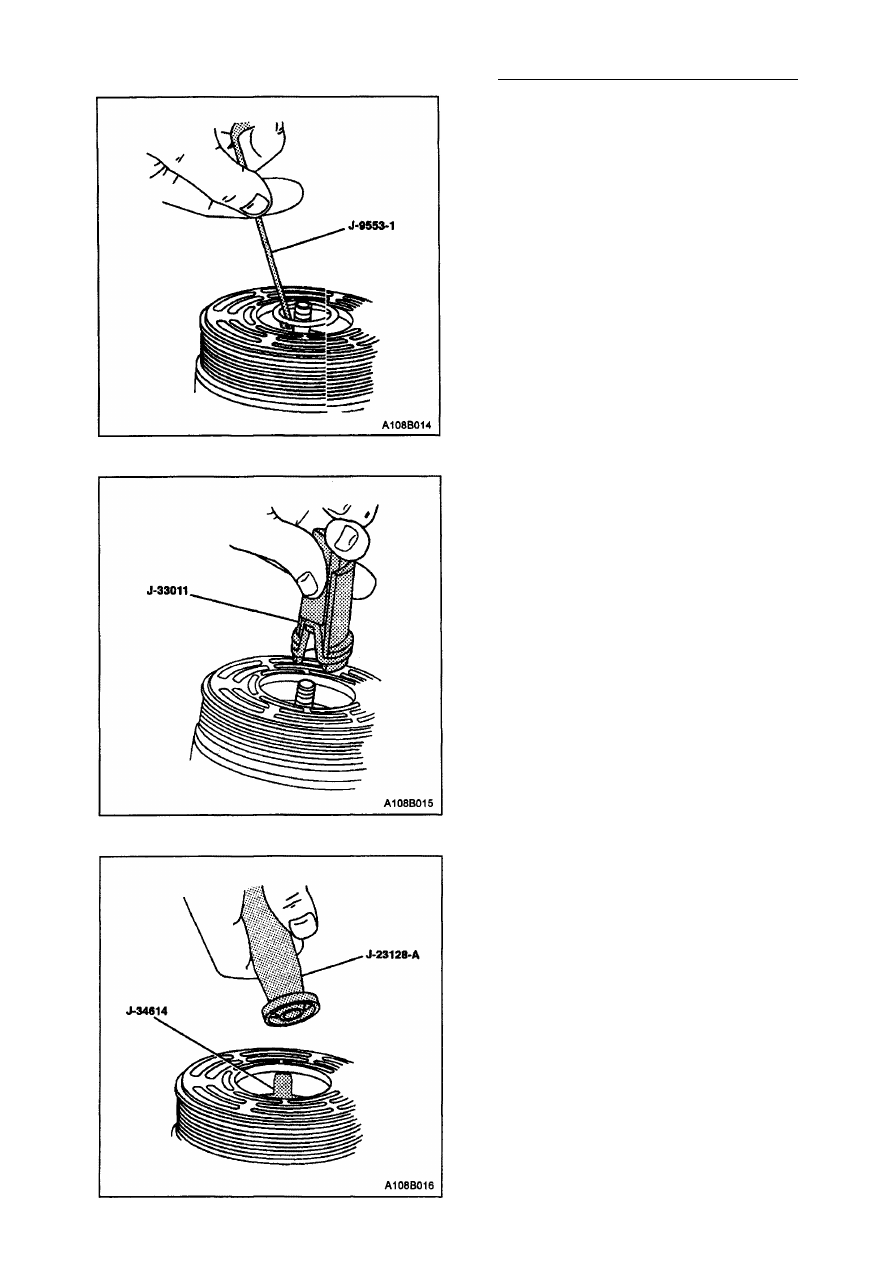

8. Снимите уплотнительное кольцо с шей­

ки компрессора с помощью съемника
уплотнительного кольца J-9553-1.

9. Тщательно прочистите канавку под уп­

лотнительное кольцо на корпусе

компрессора.

10. Осмотрите вал и внутреннюю поверх­

ность шейки корпуса компрессора на
наличие грязи или посторонних мате­
риалов. Эти части должны быть безу­
пречно чистыми перед установкой но­
вых деталей.

Процедура сборки
Внимание: Уплотнения нельзя исполь­
зовать повторно. Всегда используйте но­
вый комплект уплотнения для техничес­
кого обслуживания в соответствии со
спецификациями. Проверьте, чтобы уп­
лотнение, которое Вы собираетесь уста­
новить, не имеет царапин или не повреж­

дено каким-либо иным путем. Уплотнение
должно быть свободно от грязи и волокон,

которые могут повредить поверхности уп­

лотнения или ухудшить его характерис­
тики.

1. Окуните новое уплотнительное кольцо

в чистое охладительное масло PAG, и
установите его в приспособление для
установки уплотнительного кольца
J-33011.

2. Вставьте установитель уплотнительно­

го кольца J-33011 в шейку компрессора
"до конца". Опустите подвижный пол­

зунок установителя уплотнительного

кольца J-33011, чтобы высвободить
уплотнительное кольцо и установить
его в канавку под уплотнительное коль­
цо (верхняя канавка шейки компрес­
сора предназначена для кольца удер­

живания уплотнения вала). Вращайте
установитель, чтобы посадить уплот­
нительное кольцо и затем выньте уста-
новитель.

7В - 64 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК

3. Приставьте манжету вала к съемнику /

установителю уплотнения J-23128-A.

Окуните манжету в чистое масло PAG.

4. Установите протектор уплотнения вала

J-34614 в уплотнение. Поместите его
на вал и втолкните манжету на его мес­
то, делая вращательные движения.

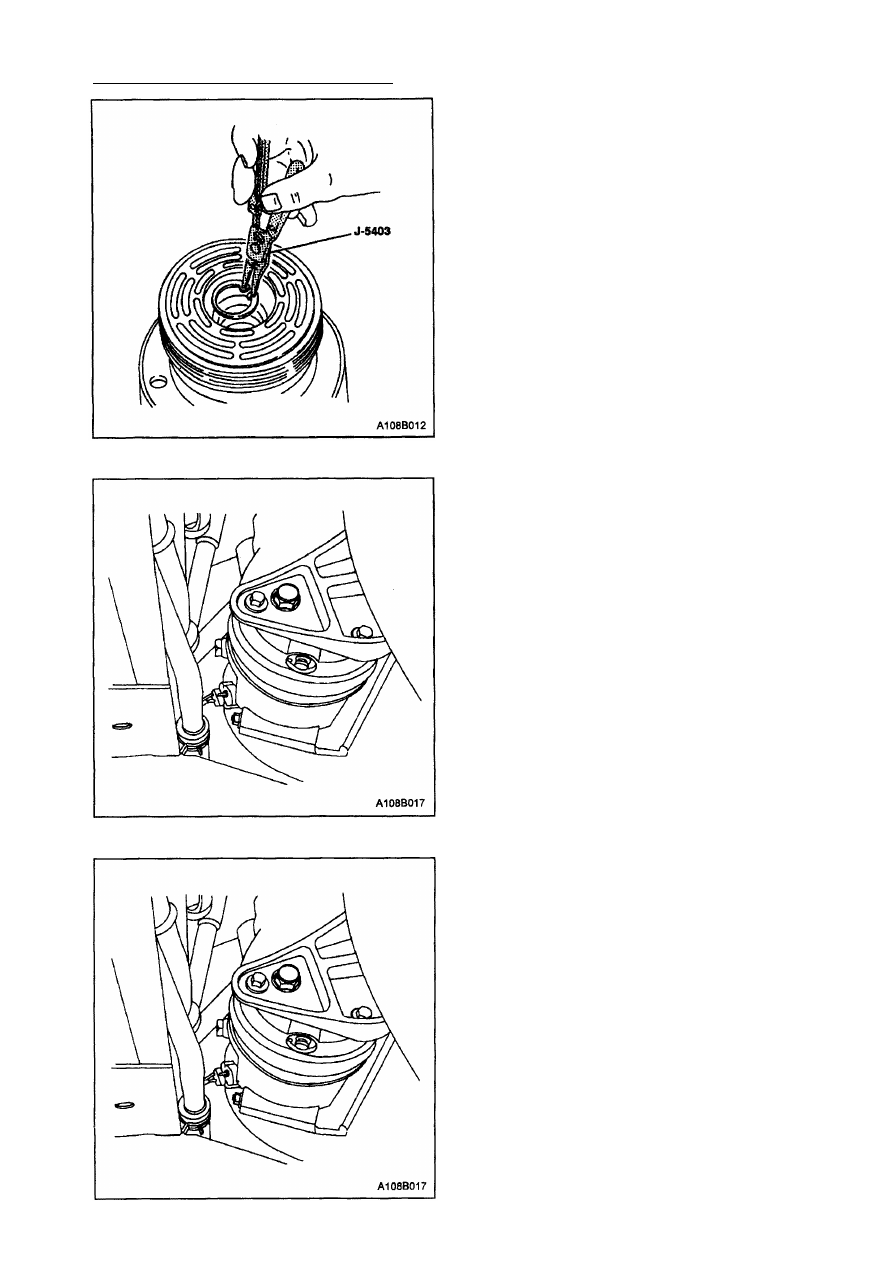

5. Используйте клещи для упорного коль­

ца J-5403, чтобы установить кольцо

удержания уплотнения вала; плоская
сторона кольца должна быть обраще­

на к уплотнению.

6. Удалите излишки масла вокруг вала и

внутри шейки корпуса компрессора.

7. Установите узел диска и втулки муфты

сцепления. См. главу "Узел диска и
втулки муфты сцепления" в этом
разделе.

8. Возвратите компрессор в свое прежнее

положение.

9. Отрегулируйте натяжение приводного

вала.

10. Подсоедините отрицательный провод

батареи.

11. Откачайте и перезаправьте систему

В.К. См. главу "Процедуры слива, до­
бавки масла, откачки и заправки сис­

темы В.К." в этом разделе.

12. Проведите испытание системы на течь.

См. главу "Испытание на протекание"
в этом разделе.

КЛАПАН СБРОСА ДАВЛЕНИЯ

Процедура разборки
1. Слейте и восстановите охладитель. См.

главу "Процедуры слива, добавки мас­

ла, откачки и заправки системы В.К."

в этом разделе.

2. Приподнимите автомобиль.
3. Снимите клапан сброса давления.
4. Прочистите гнездо установки клапана.
Процедура сборки

1. Смажьте уплотнительное кольцо ново­

го клапана сброса давления свежим
маслом PAG.

2. Установите новый клапан.

Затяжка
Затяните клапан сброса давления с
усилием 17 Н•м.

3. Опустите автомобиль.
4. Откачайте и перезаправьте систему

В.К. См. главу "Процедуры слива, до­
бавки масла, откачки и заправки сис­

темы В.К." в этом разделе.

УПРАВЛЕНИЕ СИСТЕМАМИ ОВК 7В - 65

УЗЕЛ КЛАПАНА УПРАВЛЕНИЯ

Необходимые инструменты:
Клещи для упорного кольца J-5403.
Процедура разборки

1. Слейте и восстановите охладитель. См.

главу "Процедуры слива, добавки мас­

ла, откачки и заправки системы В. К. "в

этом разделе.

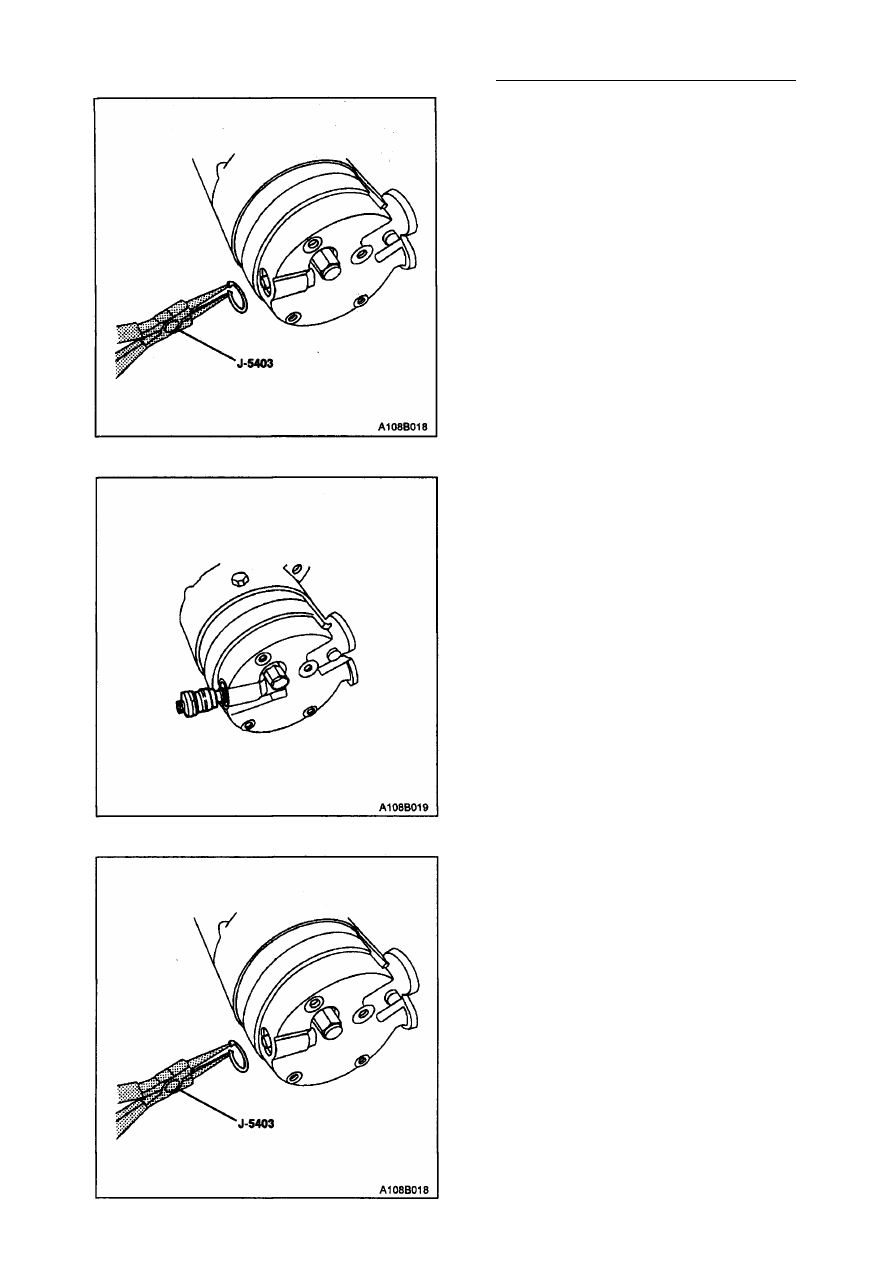

2. Снимите удерживающее кольцо управ­

ляющего клапана с помощью клещей
J-5403.

3. Снимите узел управляющего клапа­

на.

Процедура сборки

1. Смочите все уплотнительные кольца

чистым маслом PAG.

2. Втолкните управляющий клапан на мес­

то, надавливая большим пальцем.

3. С помощью щипцов J-5403 установите

кольцо удерживания клапана. Верхняя

точка кривой поверхности должна ка­
саться корпуса клапана. Проверьте,
чтобы удерживающее кольцо правиль­

но сидело в своей канавке.

4. Откачайте и перезаправьте систему

В.К. См. главу "Процедуры слива, до­
бавки масла, откачки и заправки сис­

темы В.К." в этом разделе.
