7В - 66 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК

ЗАДНЯЯ КРЫШКА, ПРОКЛАДКА,
ДИСК КЛАПАНА, ПРУЖИННАЯ

ПЛАСТИНА И УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО.

Необходимые инструменты:
Стержни для выравнивания цилиндра
J-34993.

Процедура разборки

1. Слейте и восстановите охладитель. См.

главу "Процедуры слива, добавки
масла, откачки и заправки системы
В.К."в этом разделе.

2. Слейте охладитель из системы В.К. См.

главу "Процедуры слива, добавки мас­

ла, откачки и заправки системы В.К."

в этом разделе.

3. Снимите компрессор. См. главу "Комп­

рессор" в этом разделе.

4. Слейте масло из компрессора в подхо­

дящий контейнер. Измерьте и запиши­
те количество слитого масла. Исполь­

зованное масло вылейте.

5. Снимите узел диска и втулки муфты

сцепления. См. главу "Узел диска и
втулки муфты сцепления" в этом раз­
деле.

6. Снимите ротор и подшипник муфты

сцепления. См. главу "Ротор и под­

шипник муфты сцепления" в этом

разделе.

7. Снимите катушку муфты сцепления.

См. главу "Катушка муфты сцепле­
ния" в этом разделе.

8. Снимите стяжные болты компрессора.

Снимите и выбросьте прокладку.

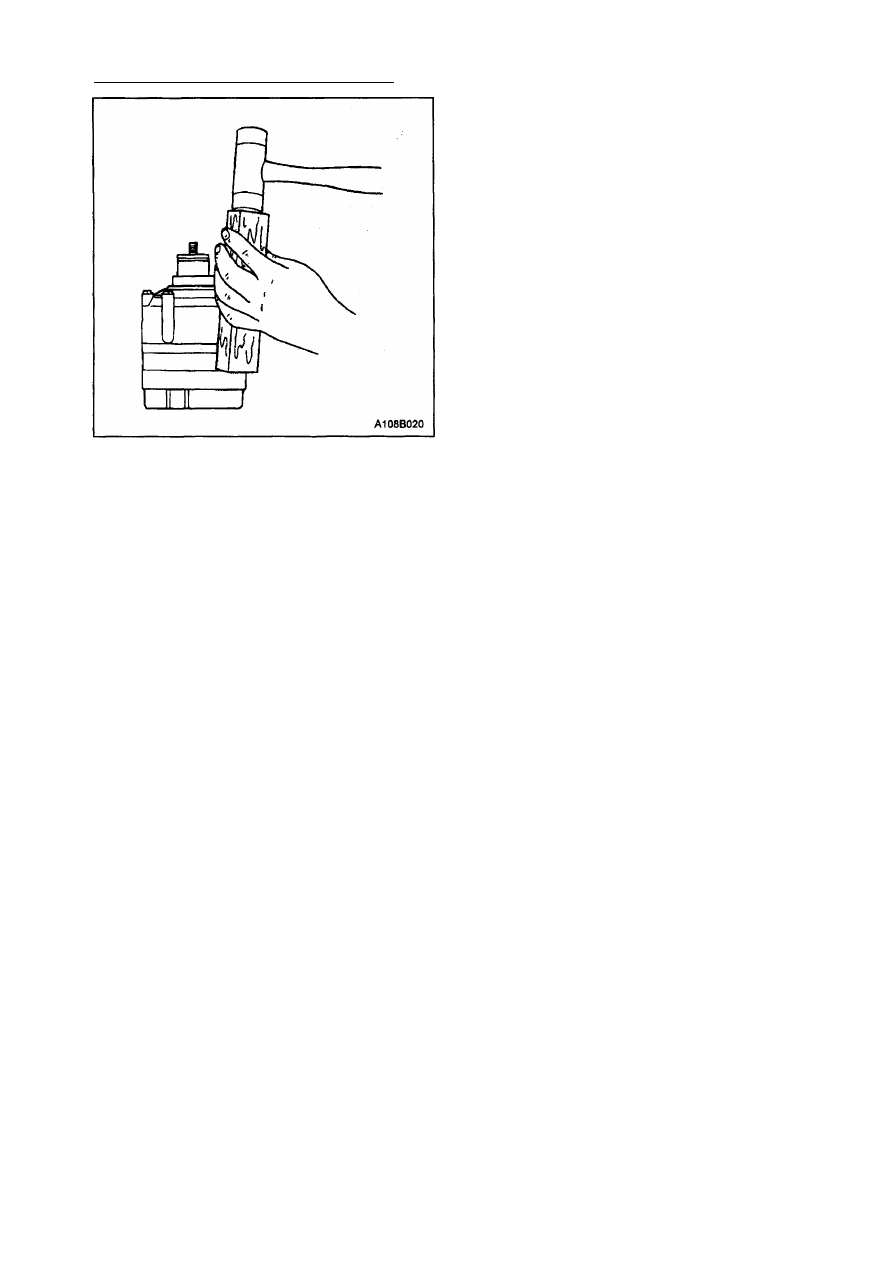

9. Используя деревянный брусок и моло­

ток с пластиковой головкой, ударяйте

по краю вокруг задней крышки, чтобы
отсоединить головку от цилиндра комп­
рессора. Отделите заднюю крышку,
прокладку крышки, задний диск клапа­
на, пружинную пластину и кольцо уп­
лотнения задней крышки к цилиндру.
Снимите прокладку и уплотнительное
кольцо задней крышки.

УПРАВЛЕНИЕ СИСТЕМАМИ ОВК 7В - 67

Процедура сборки

1. Поместите заднюю крышку на чистую

плоскую поверхность. Расположите
крышку с клапаном управления в поло­

жение "6 часов".

2. Установите стержни выравнивания ци­

линдра J-34993 в монтажное отверстие

в положениях "11 часов" и "5 часов".

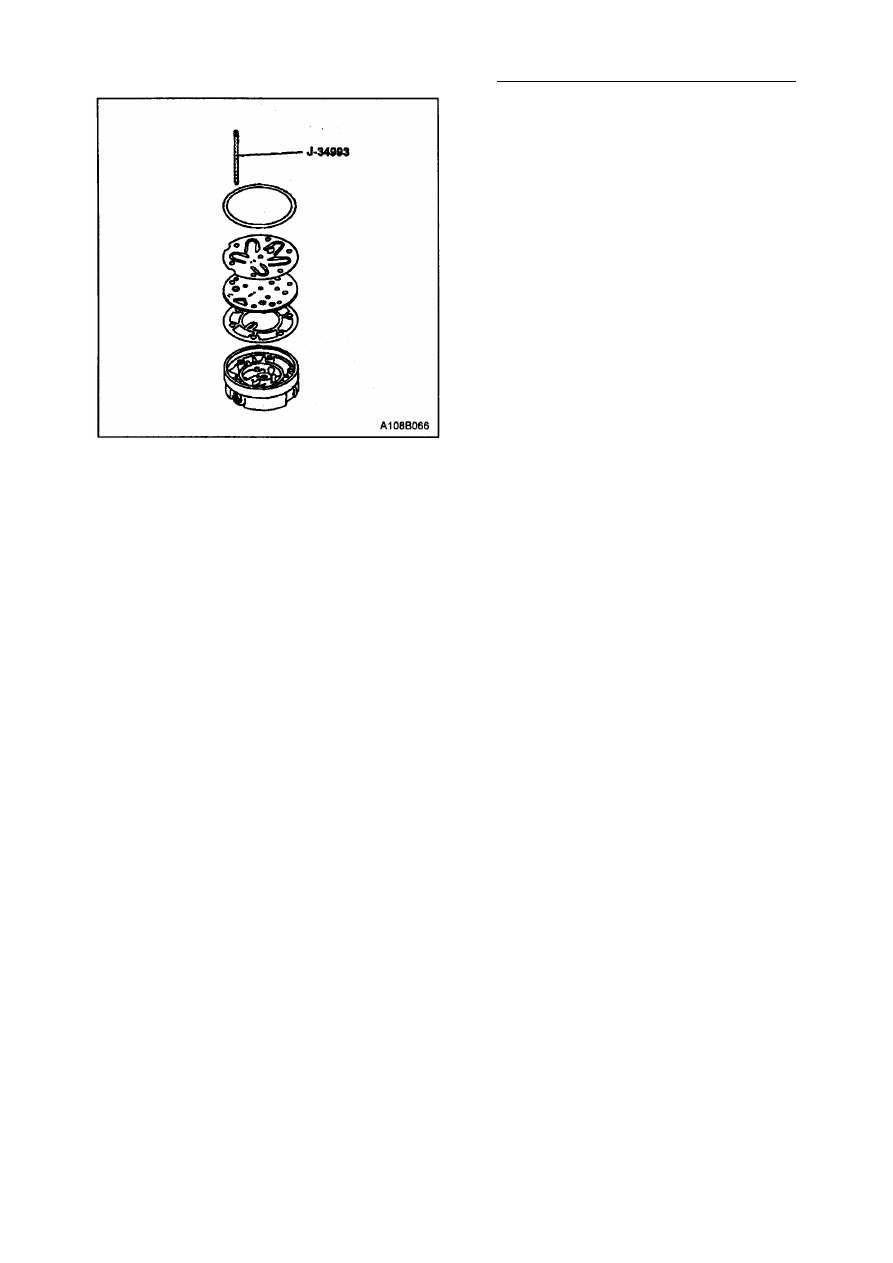

3. Установите прокладку крышки на стерж­

ни выравнивания цилиндра J-34993 так,
чтобы продолговатое отверстие было у
верхнего левого штыря (положение
"11 часов").

4. Установите диск клапана задней крышки

на стержне выравнивания цилиндра
J-34993 так, чтобы продолговатое от­
верстие было у верхнего левого стерж­
ня. Опустите диск клапана задней крыш­
ки на место.

5. Установите пружинный диск на вырав­

нивающие стержни цилиндра J-34993.
Установите выравнивающий стержень
в положение "5 часов".

6. Смажьте уплотнительное кольцо ци­

линдр - новая задняя головка чистым

охладительным маслом PAG.

7. Установите уплотнительное кольцо в

канавку цилиндра. Поверхность под уп­

лотнительное кольцо крышки может
быть смазано для облегчения сборки.

8. После установки уплотнительного коль­

ца в задней части узла цилиндра уст­
ановите рельефную бобышку для
выравнивающего стержня в положение
"6 часов" прямо над отверстием со сто­
роны задней крышки. Осторожно опус­

тите узел цилиндра и передней крышки

над стержнями выравнивания цилинд­
ра к задней крышке.

9. Прижмите узел цилиндра и корпуса ци­

линдра вниз к задней крышке двумя

руками.

10. Добавьте новую прокладку к стяжным

болтам и установите ее в узел комп­
рессора. Четыре стяжных болта долж­
ны быть ввинчены в заднюю крышку,
прежде чем будут сняты выравниваю­
щие стержни.
Затяжка

Попеременно затягивайте стяжные бол­

ты от передней крышки к задней крышке
с постепенным увеличением крутящего

момента с усилием 10 Н•м.

11. Добавьте новое охладительное масло

PAG, как определено в шаге1.

12. Установите гайку вала на вал и повер­

ните вал компрессора несколько раз.

13. Проведите испытание на утечку комп­

рессора. См. главу "Испытание на про­
текание" в этом разделе.

14. Установите катушку муфты сцепления.

См. главу "Катушка муфты сцепле­
ния" в этом разделе.

15. Установите ротор и подшипник муфты

сцепления. См. соответствующую
главу в этом разделе.

16. Установите узел диска и втулки муфты

сцепления. См. соответствующую
главу в этом разделе.

17. Установите компрессор. См. соответс­

твующую главу в этом разделе.

18. Отключите и перезаправьте систему

В.К. См. главу "Процедуры слива, до­
бавки масла, откачки и заправки сис­

темы В.К." в этом разделе.

7В-68 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК

ЦИЛИНДР К УПЛОТНИТЕЛЬНОМУ
КОЛЬЦУ ПЕРЕДНЕЙ ГОЛОВКИ

Необходимые инструменты:
Выравнивающие стержни цилиндра
J-34933.
Опорный блок J-35372.
Процедура разборки

1. Слейте и восстановите охладитель. См.

главу "Процедуры слива, добавки мас­

ла, откачки и заправки системы В.К."

в этом разделе.

2. Снимите компрессор. См. соответст­

вующую главу в этом разделе.

3. Слейте масло с компрессора в подхо­

дящий контейнер. Измерьте и запиши­
те количество слитого масла. Исполь­
зованное масло вылейте.

4. Снимите узел диска и втулки муфты

сцепления. См. соответствующую
главу в этом разделе.

5. Снимите ротор и подшипник муфты

сцепления. См. соответствующую
главу в этом разделе.

6. Снимите катушку муфты сцепления.

См. соответствующую главу в этом
разделе.

7. Снимите детали уплотнения вала. См.

главу "Замена уплотнения вала" в

этом разделе.

8. Снимите стяжные болты компрессора.

Снимите и замените прокладки.

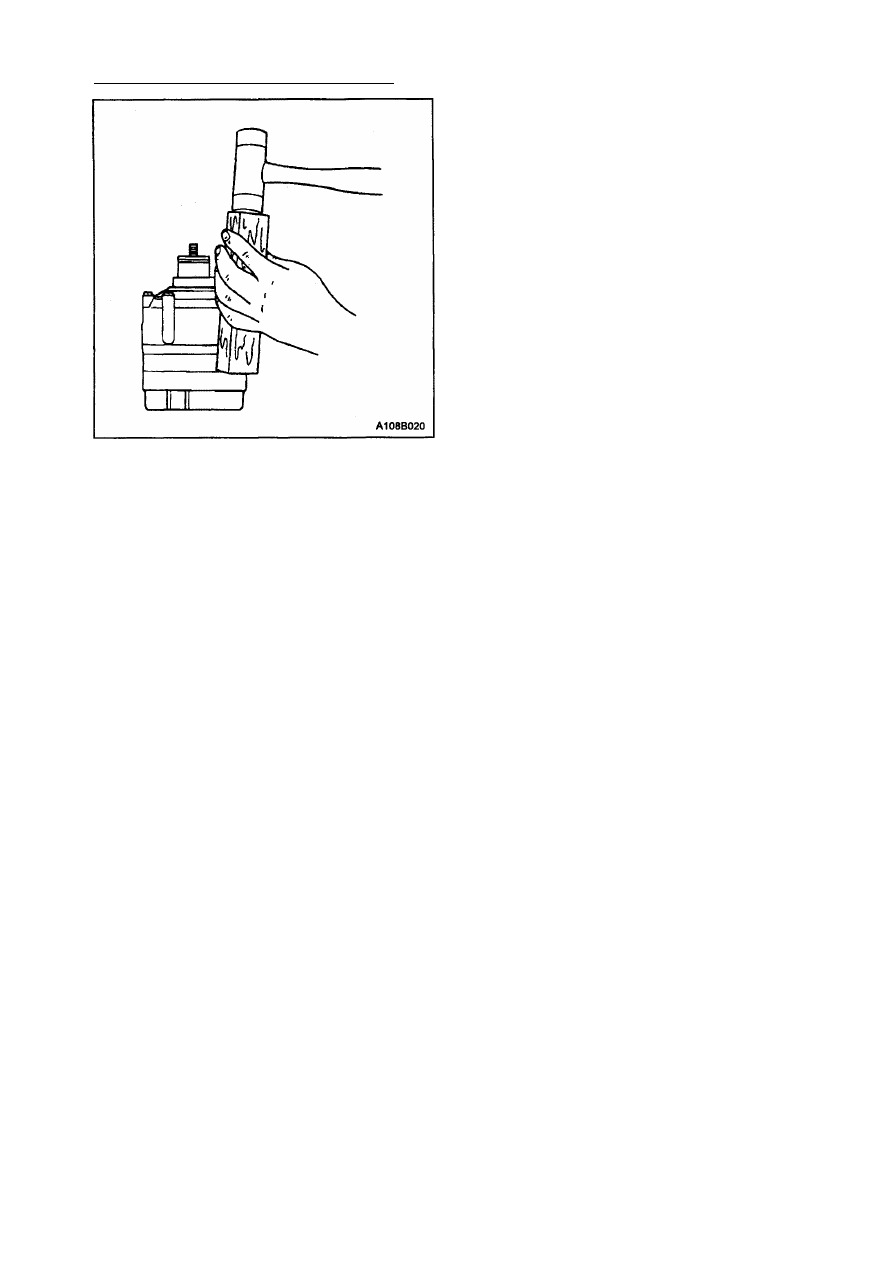

9. Используя деревянный брусок и моло­

ток с пластиковой головкой, ударяйте

по корпусу компрессора в местах сое­

динения, чтобы отделить корпус от ци­
линдра компрессора.

Внимание: запомните последователь­
ность разборки упорной шайбы и подшип­
ника для облегчения сборки.

10. Снимите упорную шайбу и подшип­

ник.

11. Снимите уплотнительное кольцо меж­

ду корпусом компрессора и цилиндром

и замените его.

УПРАВЛЕНИЕ СИСТЕМАМИ ОВК 7В - 69

Порядок сборки

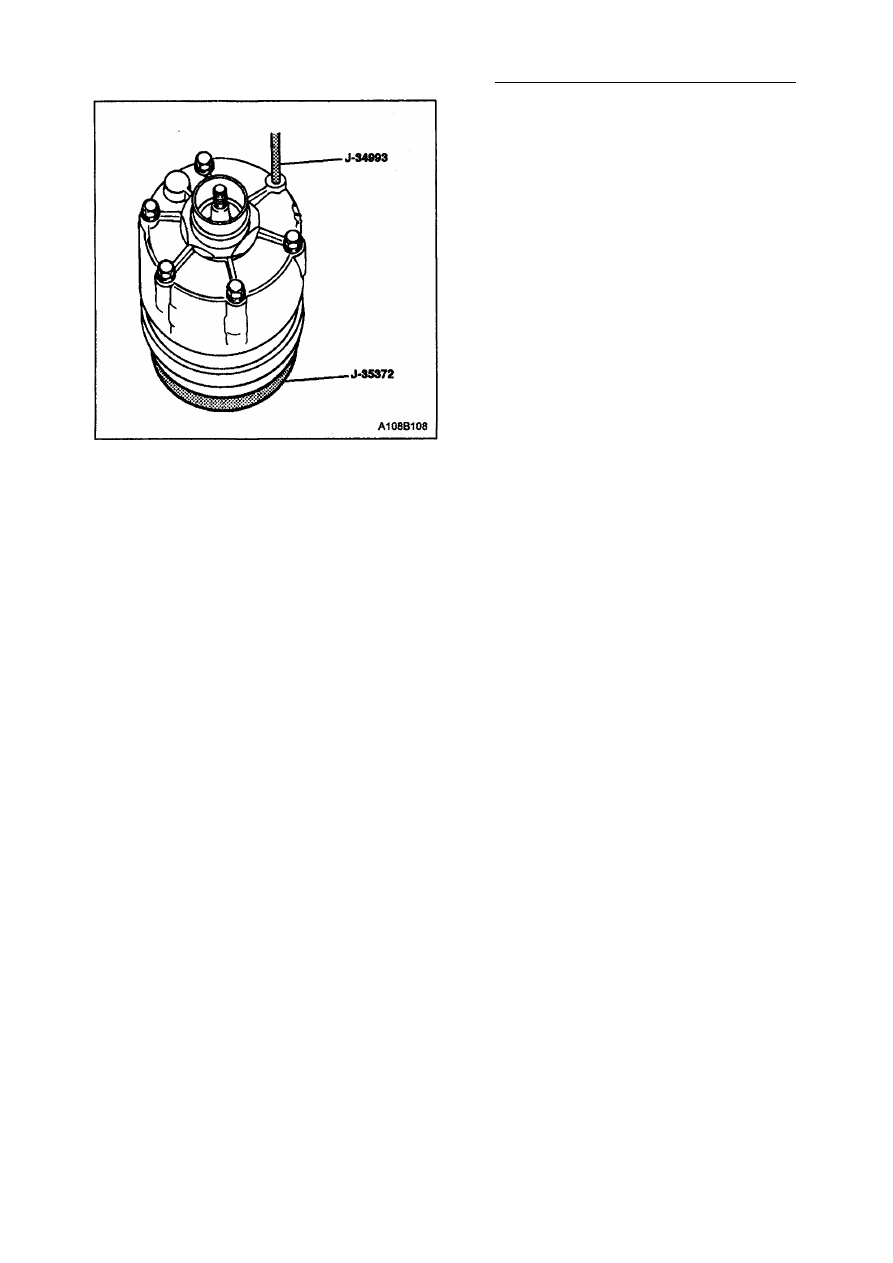

1. Установите заднюю крышку на опорный

блок J-35372. Установите клапан регу­

лирования в положение "6 часов".

2. Установите выравнивающие стержни

цилиндра J-34933 через болтовые
отверстия позиций "11 часов" и "5 ча­
сов".

3. Смажьте новое уплотнительное кольцо

цилиндр-корпус компрессора чистым
маслом PAG.

4. Установите новое уплотнительное

кольцо в канавку уплотнения на ци­

линдре.

5. Установите упорную шайбу и подшип­

ник в том же порядке, как они были
сняты.

6. Выровняйте вырез для выравнивающе­

го стержня цилиндра в корпусе комп­
рессора с выравнивающим стержнем
цилиндра. Двумя руками нажимайте на

корпус компрессора, чтобы надеть его
на уплотнительное кольцо на узле
цилиндра.

7. Добавьте новую прокладку на стяжные

болты и установите их на узел комп­
рессора. Четыре стяжных болта долж­
ны быть ввинчены в заднюю крышку до
снятия выравнивающих стержней ци­
линдра.
Затяжка
Затягивайте попеременно стяжные бол­
ты от передней крышки к задней крыш­

ке компрессора, доведя постепенно кру­

тящий момент с усилием 10 Н•м.

8. Установите новое уплотнение вала. См.

главу "Замена уплотнения вала" в
этом разделе.

9. Добавьте новое масло PAG, равное по

количеству тому, которое было отлито
по шагуЗ.

10. Установите катушку муфты сцепления.

См. главу "Катушка муфты сцепле­
ния" в этом разделе.

11. Установите ротор и подшипник муфты

сцепления. См. соответствующую
главу в этом разделе.

12. Установите узел диска и втулки муфты

сцепления. См. соответствующую
главу в этом разделе.

13. Проведите испытание компрессора на

течь. См. главу "Испытание на течь" в
этом разделе.

14. Установите компрессор. См. главу

"Компрессор" в этом разделе.

15. Откачайте и перезаправьте систему

В.К. См. главу "Процедуры слива,
добавки масла, откачки и заправки
системы В.К." в этом разделе.
