ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 57

Процесс сборки

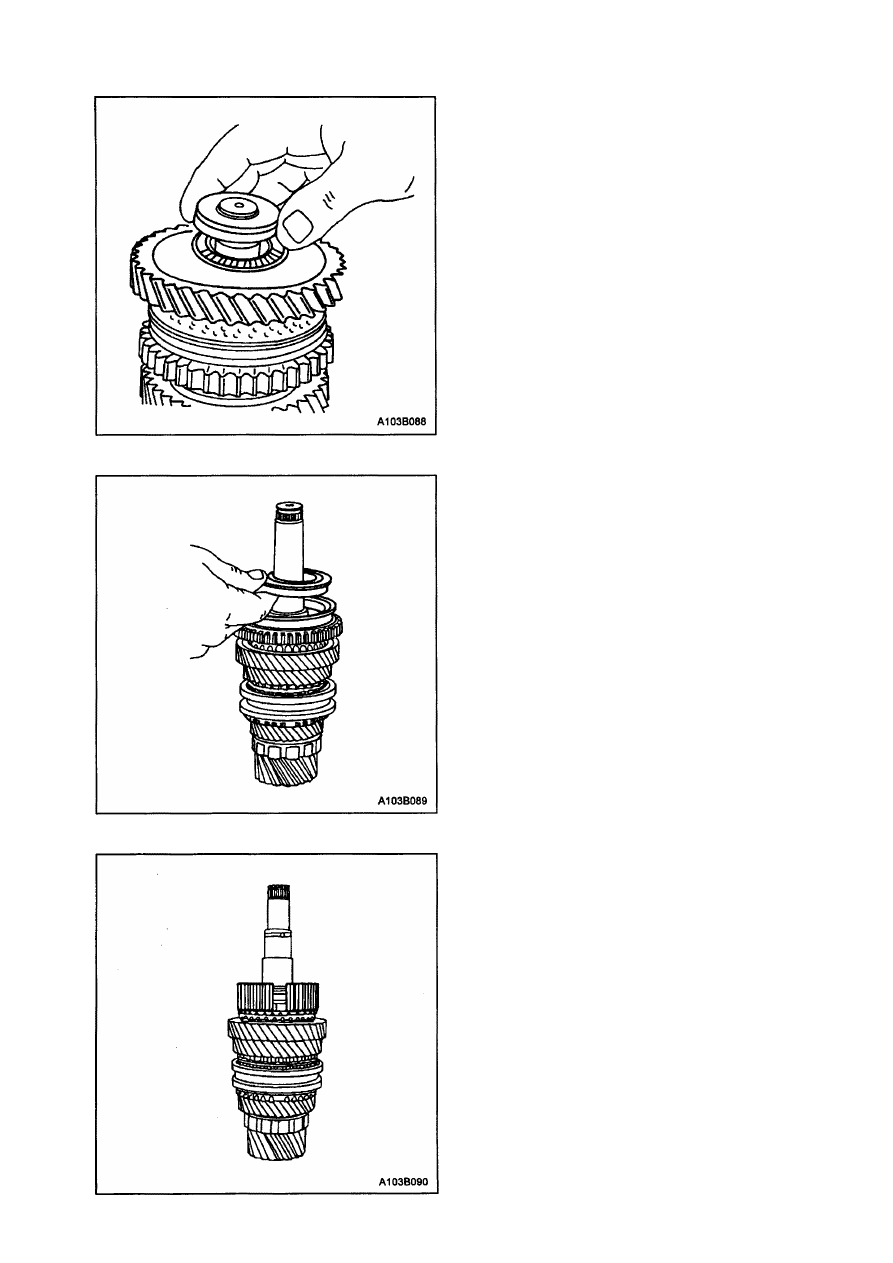

1, Прижмите подшипник блока шестерен к

блоку шестерен на ведущем валу.

2. Вдавите ведущий вал в узел блока шес­

терен вала.

3. Установите стопорное кольцо на осно­

вание блока шестерен.

5В - 58 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

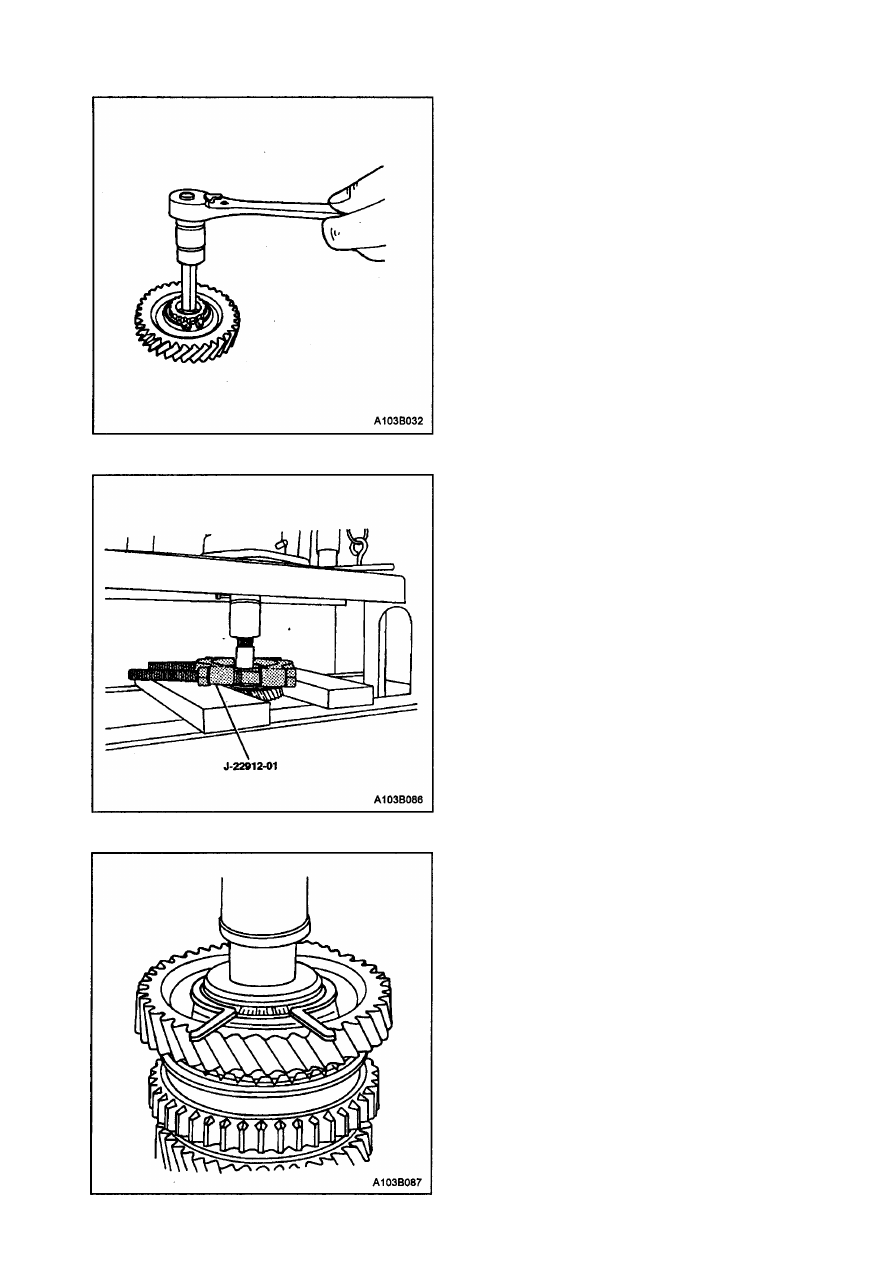

4. Наживите стопорный винт в ведущий

вал.
Затяжка
Затяните стопорный винт ведущего ва­

ла с усилием 15 Н•м.

В Е Д О М Ы Й  В А Л

Необходимые инструменты

Универсальный съемник подшипника
J-22912-01.

Процесс разборки

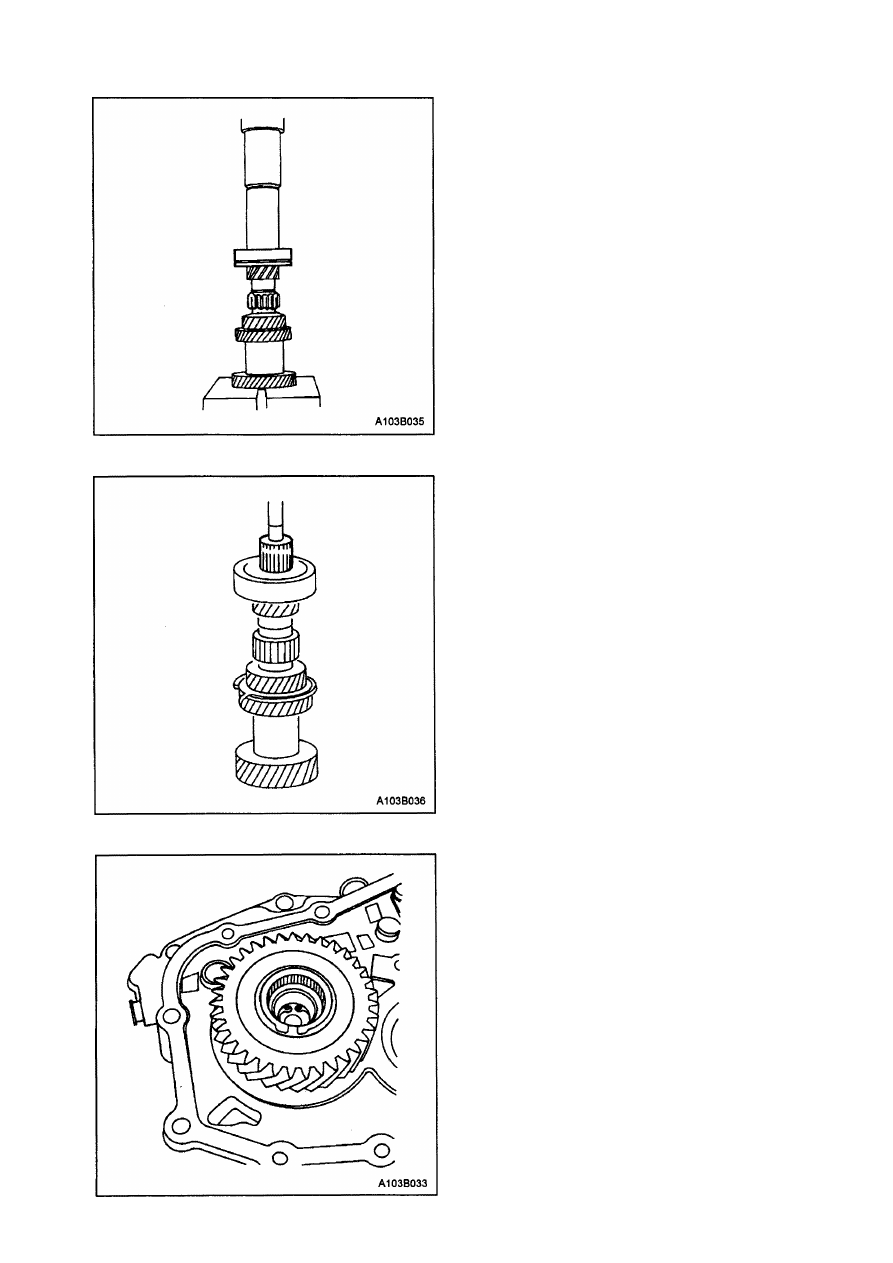

1. Снимите подшипник ведомого вала с по­

мощью универсального съемника под­
шипника J-22912-01.

2. Снимите стопорное кольцо.

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 59

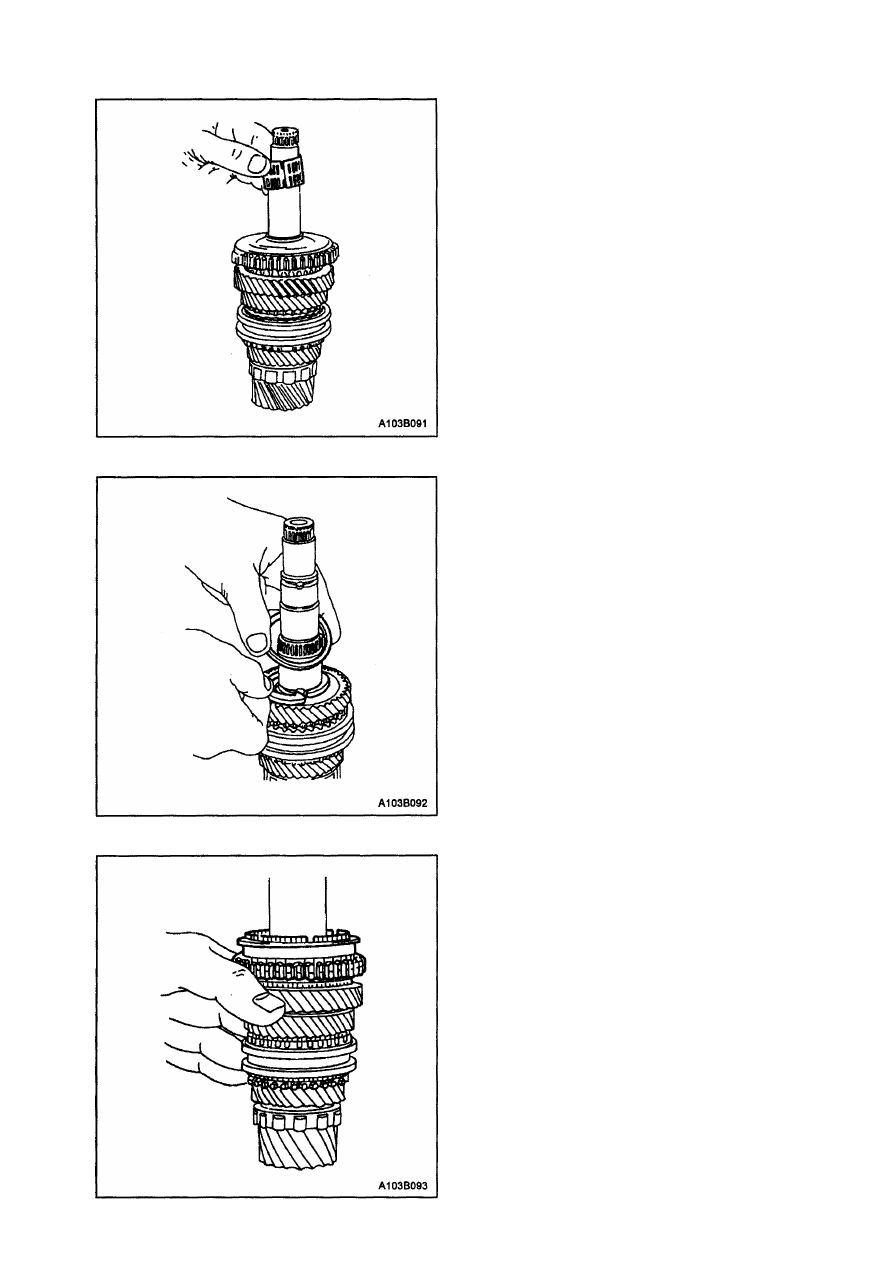

3. Снимите шестерню первой передачи,

игольчатый подшипник шестерни первой
передачи и опору ведомого вала.

4. Снимите муфту синхронизатора, в кото­

рой находится пружина синхронизатора.

5. Снимите наружное удерживающее коль­

цо.

6. Вытащите сухари из ступицы муфты

шестерни 1-2 передач.

5В - 60 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

7. Снимите игольчатый подшипник шестер­

ни 1-й передачи.

8. Снимите стопорное кольцо и шайбу.

9. Снимите ступицу муфты шестерни 1-2

передач с ведомого вала.
