ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 61

10. Снимите блокирующее кольцо синхро­

низатора 1-2 передач.

11. Снимите шестерню 2-й передачи с по­

мощью универсального съемника под­
шипника J-22912-01.

12. Снимите игольчатый подшипник шестер­

ни 2-й передачи.

5В - 62 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

13. Снимите кольцо и упорную шайбу.

14. Снимите шестерню 3-й передачи и бло­

кирующее кольцо синхронизатора.

15. Отделите блокирующее кольцо синхро­

низатора от шестерни 3-й передачи.

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 63

17. Снимите муфту синхронизатора с суха­

рями и пружиной.

18. Снимите стопорное кольцо и шайбу с

ведомого вала.

16. Снимите игольчатый подшипник шестер­

ни 3-й передачи с ведомого вала.

5В - 64 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ

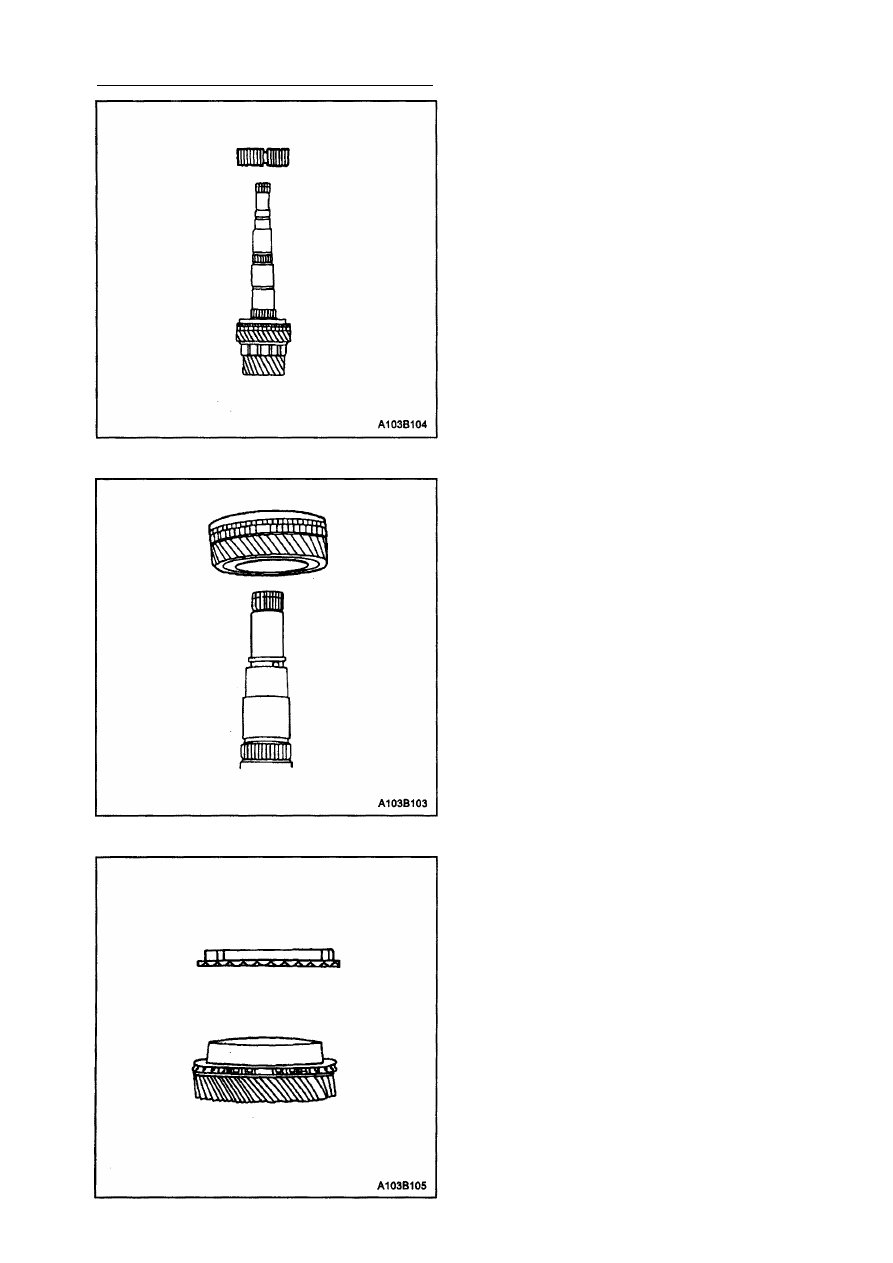

19. Снимите ступицу муфты синхронизато­

ра 3-4 передач с пружиной синхрониза­

тора.

20. Снимите узел шестерни 4-й передачи.

2 1 . Отделите блокирующее кольцо синхро­

низатора от шестерни 4-й передачи.
