Chevrolet Lanos / Daewoo Lanos. Руководство по обслуживанию - часть 316

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 49

20. Снимите муфту синхронизатора шестер­

ни 5-й передачи и ступицу муфты, исполь­
зуя съемник подшипника J-22888-20-A со
съемными лапами J-22888-35.

2 1 . Снимите узел 5-й передачи ведомого

вала.

22. Снимите бронзовое блокирующее коль­

цо синхронизатора.

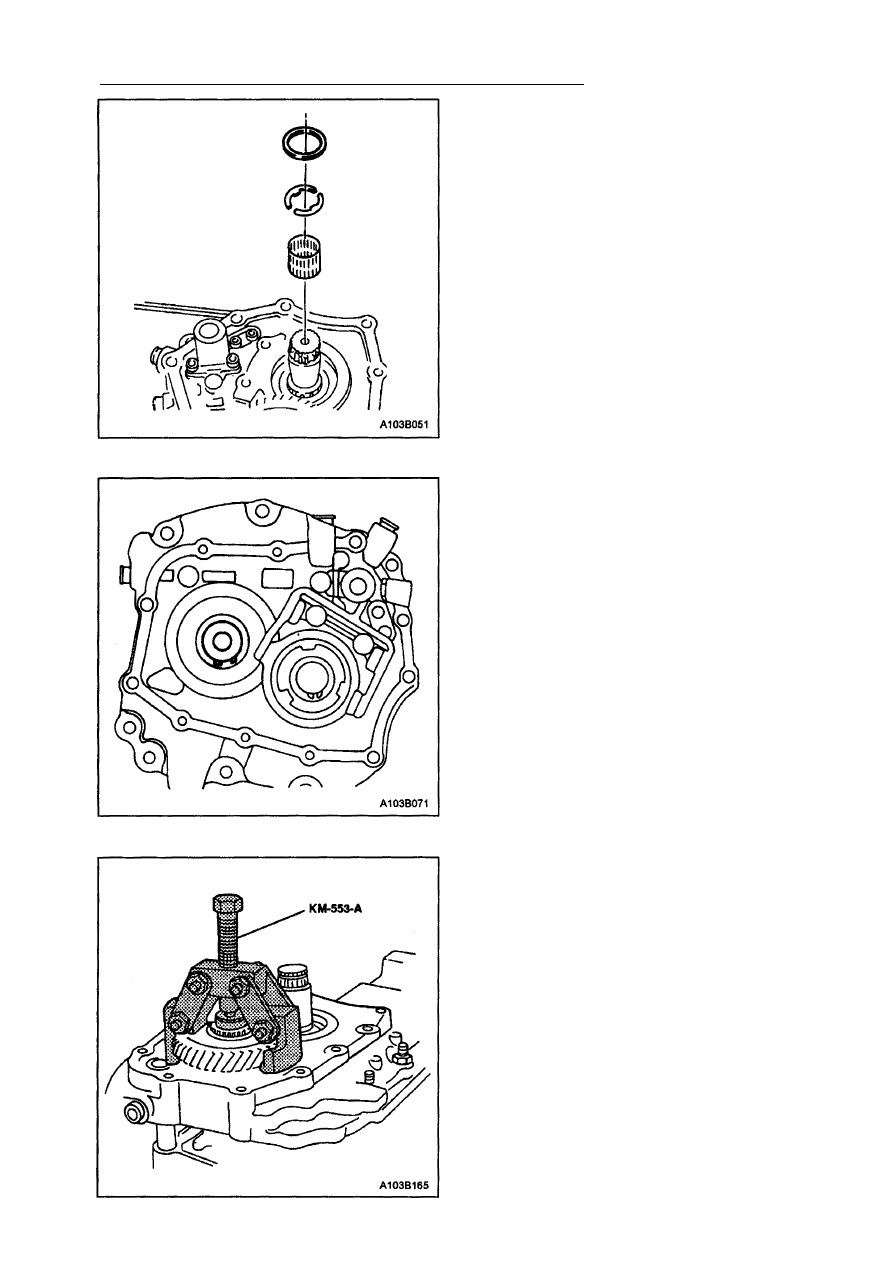

5В - 50 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

23. Снимите игольчатый подшипник, удер­

живающее кольцо и упорные шайбы.

24. Снимите стопорное кольцо ведущей

шестерни 5-й передачи.

25. Снимите ведущую шестерню 5-й пере­

дачи с помощью съемника КМ-553-А

шестерни 5-й передачи.

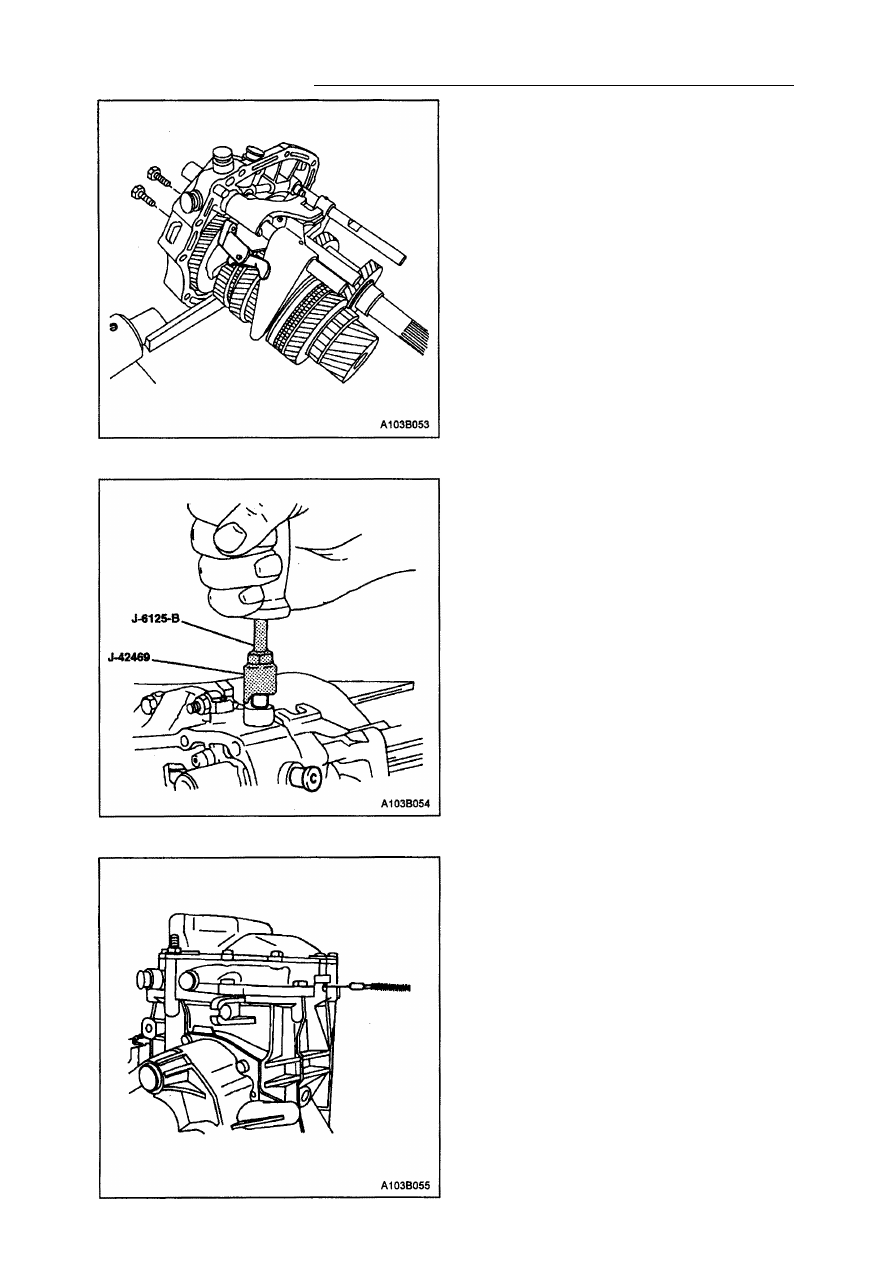

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 51

26. Снимите болты и соединитель 5-й пере­

дачи.

27. Снимите пробки переключающего што­

ка 4-й передачи с помощью съемника

J-42469 и демонтажного приспособления
J-6125-B.

28. Удалите пружину и фиксирующий палец

штока из малого отверстия.

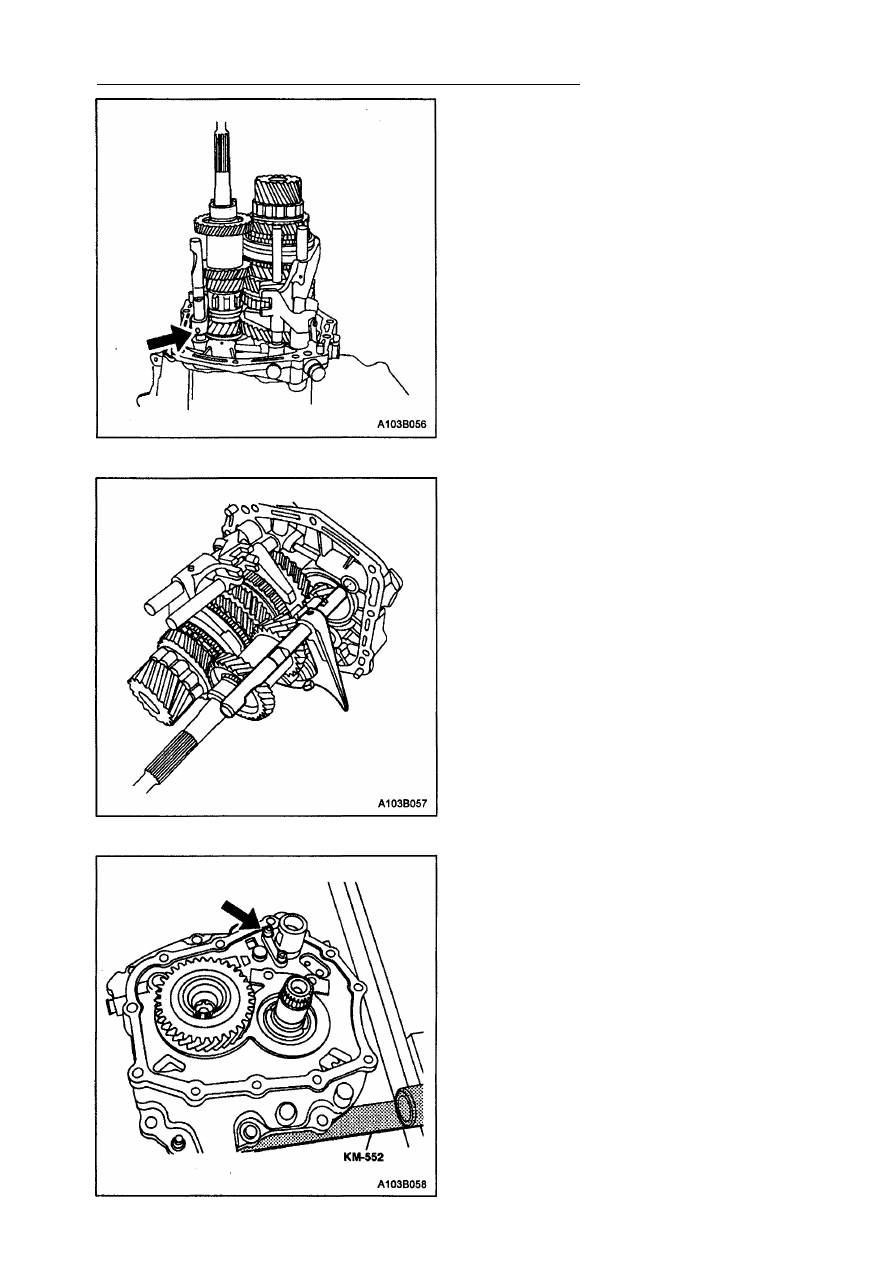

5В - 52 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

29. Удалите штифт из узла шток/вилка пе­

редачи заднего хода.

30. Снимите узел шток/вилка передачи зад­

него хода с опоры подшипников.

3 1 . Выкрутите болты из поддерживающего

кронштейна.
