ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 45

5. Прикрутите крышку рычага переключе­

ния к приспособлению КМ-552.

6. Установите приспособление КМ-552 на

основание КМ-113-2.

7. Снимите стопорное кольцо.

8. Снимите штифт рычага переключения.

11. Открутите болты крышки коробки.

9. Снимите шток переключения и рычаг

переключения.

5В - 46 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

10. Открутите болт и снимите ведущую

шестерню спидометра с картера короб­
ки передач.

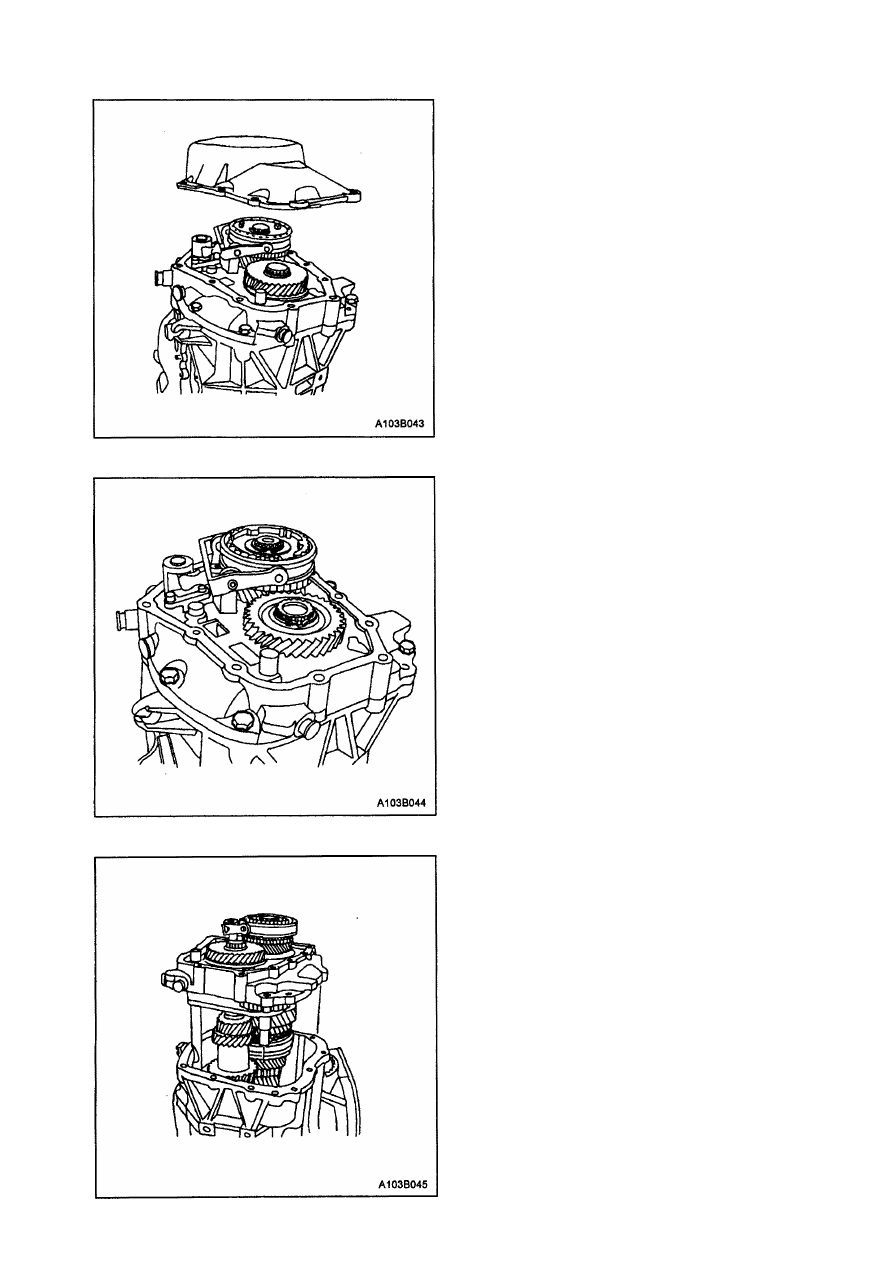

12. Снимите крышку коробки передач.

13. Переключите коробку на вторую пере­

дачу.

14. Открутите болты опоры подшипников.

15. Снимите опору подшипников с картера

вместе с валами.

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 47

5В - 48 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

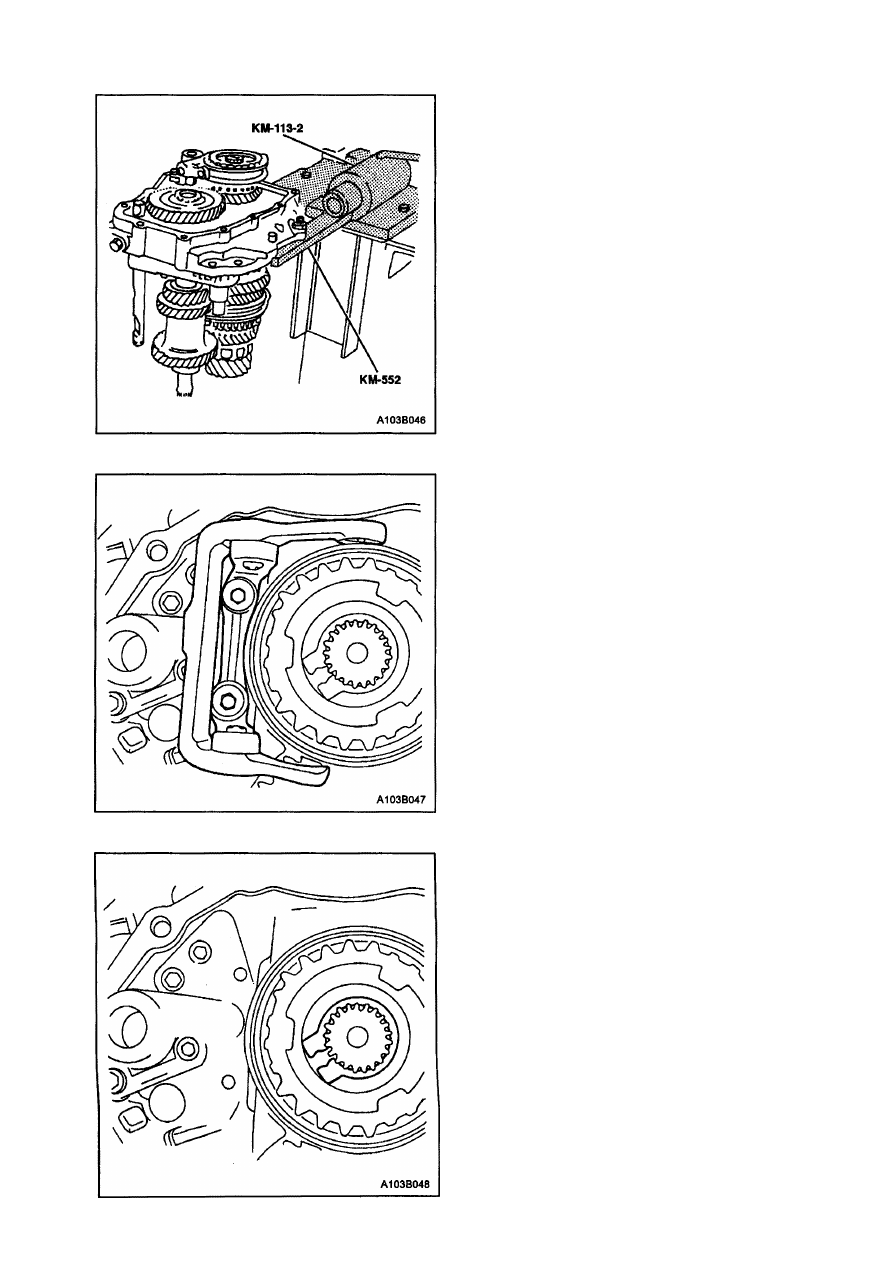

16. Переключите коробку на заднюю пере­

дачу.

17. Прикрепите опору подшипников к прис­

пособлению КМ-552 и установите это
приспособление на основание КМ-113-2.

18. Снимите болты и вилку 5-й передачи с

опоры подшипников.

19. Снимите стопорное кольцо узла 5-й пе­

редачи ведомого вала.
