АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 219

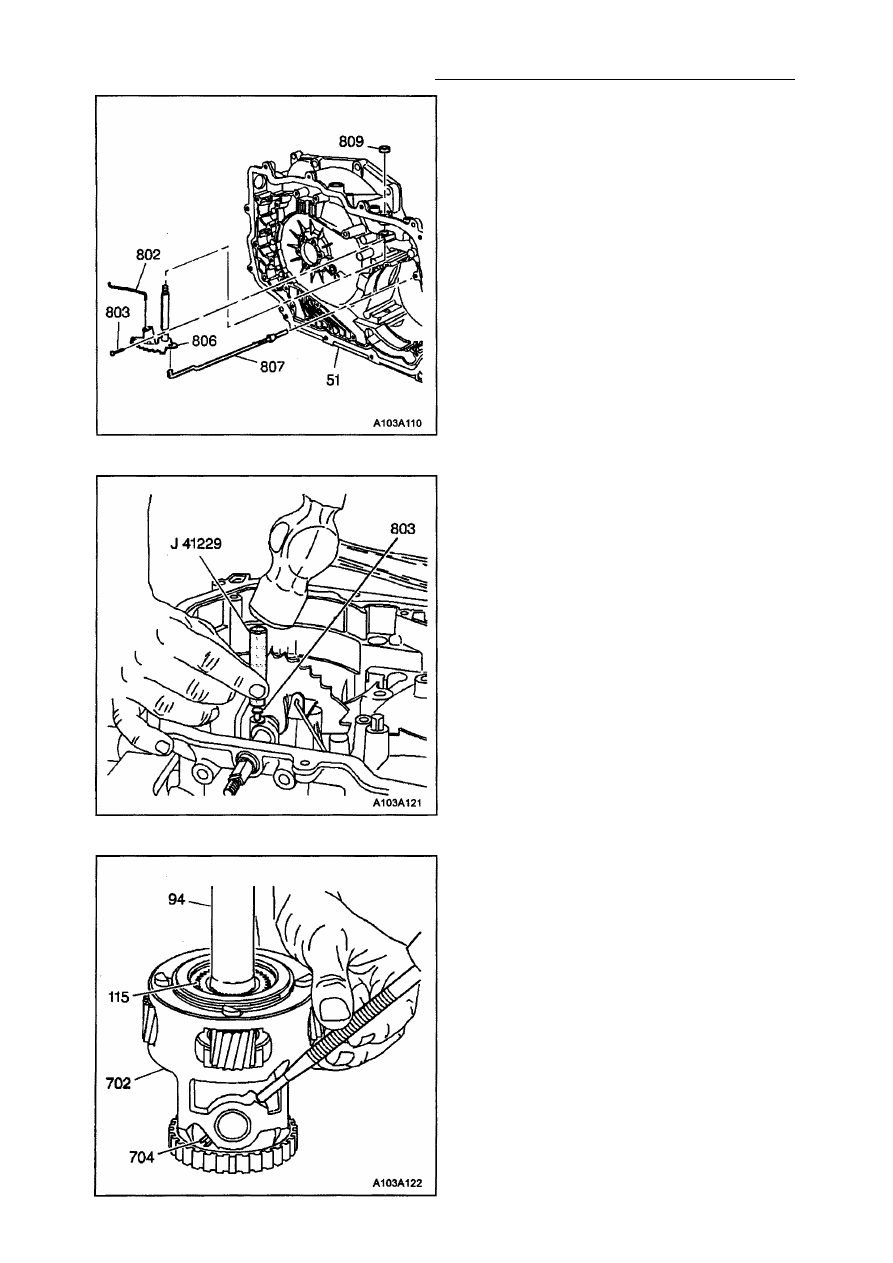

2. Установите в картер сборку (806) оси со

стопорным рычагом ручного переключа­
теля передач. При этом к этой сборке
(806) уже присоединены тяга (802) между
клапаном ручного переключателя пере­

дач и стопорным рычагом и механизм

включения блокировки (807) выходного
вала.

3. Убедитесь, что шток механизма включе­

ния блокировки (807) выходного вала
правильно установлен в направляющей
втулке.

Внимание: Устанавливайте штифт (803)
крепления оси ручного переключателя пе­
редач к корпусу на правильную глубину для

того, чтобы надежно зафиксировать ось пе­

реключателя. Это обеспечивается с помо­
щью приспособления J 41229. Установка
штифта на слишком большую глубину мо­

жет привести к растрескиванию прилива

картера.

4. Вставьте в картер штифт (803) крепления

оси ручного переключателя передач к
корпусу. Воспользуйтесь приспособлени­
ем J 41229.

РАЗБОРКА ГЛАВНОЙ ПЕРЕДАЧИ

1. Удалите штифт (704) оси сателлитов

дифференциала. Воспользуйтесь бород­

ком.

5А - 220 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Внимание: Во избежание потерь тел каче­
ния игольчатых подшипников сателлитов
планетарной передачи, производите раз­
борку главной передачи на чистом поддоне

трансмиссии.

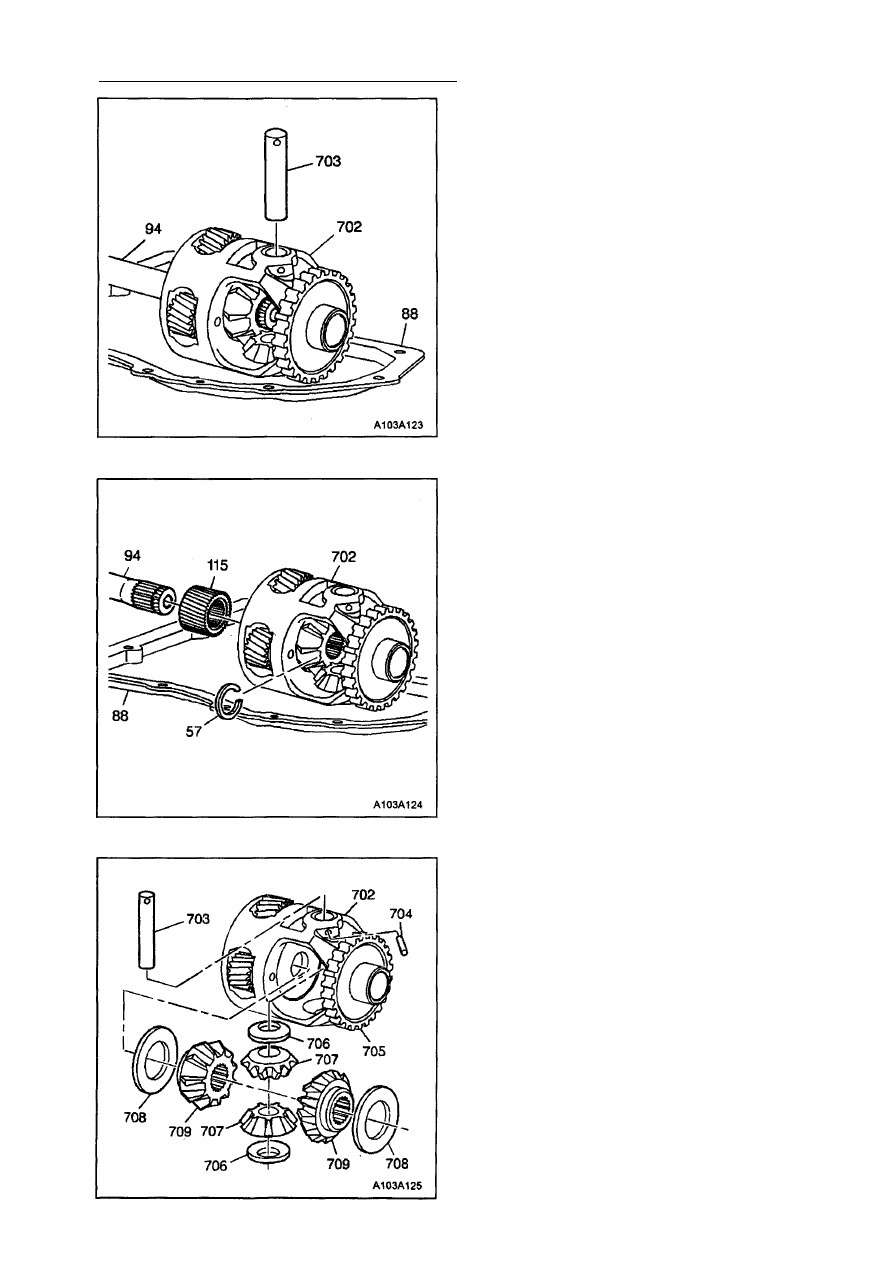

2. Вытащите ось (703) сателлитов диффе­

ренциала.

Внимание: Пружинное кольцо (57) не ис­
пользуется повторно и при сборке должно

быть заменено на новое.
3. Снимите пружинное кольцо (57) с конца

длинной полуоси (94).

4. Вытащите длинную полуось (94) из кор­

пуса (702) дифференциала.

5. Демонтируйте солнечную шестерню (115)

главной передачи.

6. Демонтируйте сателлиты (707) диффе­

ренциала и упорные шайбы (706) сател­

литов дифференциала.

7. Демонтируйте полуосевые шестерни

(709) и упорные шайбы (708) полуосе­
вых шестерен.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 221

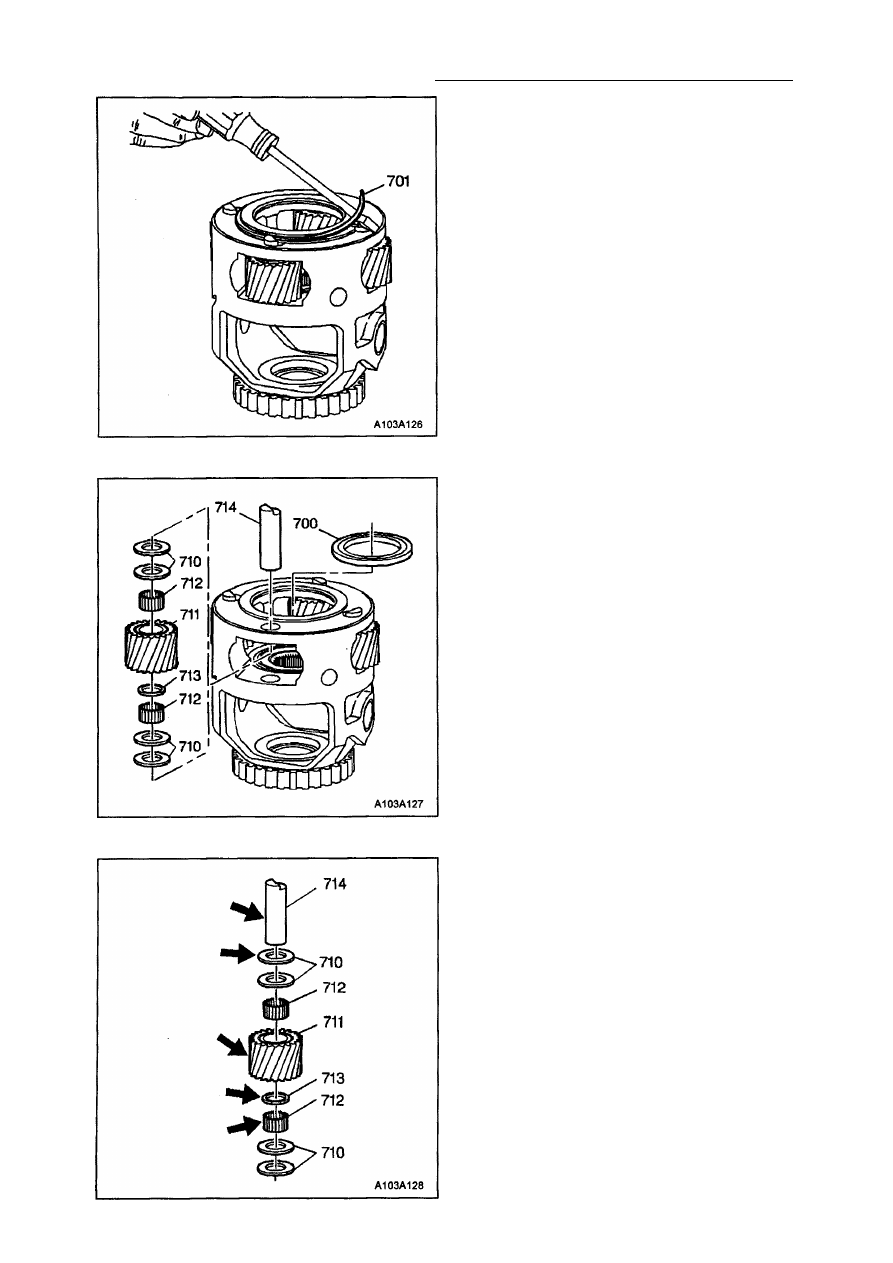

8. Снимите пружинное кольцо (701), фик­

сирующее оси сателлитов планетарной

передачи.

Внимание: Перед выполнением демонтажа

сателлитов планетарной главной передачи
отметьте их ориентацию и расположение.

При сборке передачи устанавливайте са­

теллиты на свои места, не меняя их ориен­
тации относительно водила. В противном

случае нарушится приработка шестерен и

работа главной передачи будет сопровож­

даться повышенным шумом.

9. Снимите четыре оси (714) сателлитов

главной передачи.

10. Снимите четыре сателлита (711) глав­

ной передачи.

11. Снимите упорные шайбы (710) сателли­

тов.

12. Снимите игольчатые подшипники (712).
13. Снимите распорные кольца (713) иголь­

чатых подшипников.

14. Вытащите упорный подшипник (700),

расположенный между солнечной шес­

терней главной передачи и водилом.

15. Произведите осмотр игольчатых под­

шипников (712), упорных шайб (710) са­

теллитов, сателлитов (711) главной пе­

редачи и их осей (714) на наличие сле­

дов чрезмерного износа. При работо­

способном состоянии осей сателлитов и

тел качения игольчатых подшипников их

поверхности отполированы.

16. Произведите осмотр осей (714) сател­

литов на наличие следов износа или

выкрошивания рабочих поверхностей.

17. Произведите осмотр упорных шайб

(710) сателлитов на наличие трещин и
следов износа.

18. Промойте и высушите корпус и узлы

главной передачи.

5А - 222 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

СБОРКА ГЛАВНОЙ ПЕРЕДАЧИ

Необходимые инструменты:
Смазка для сборки марки TRANSJEL™

J36850

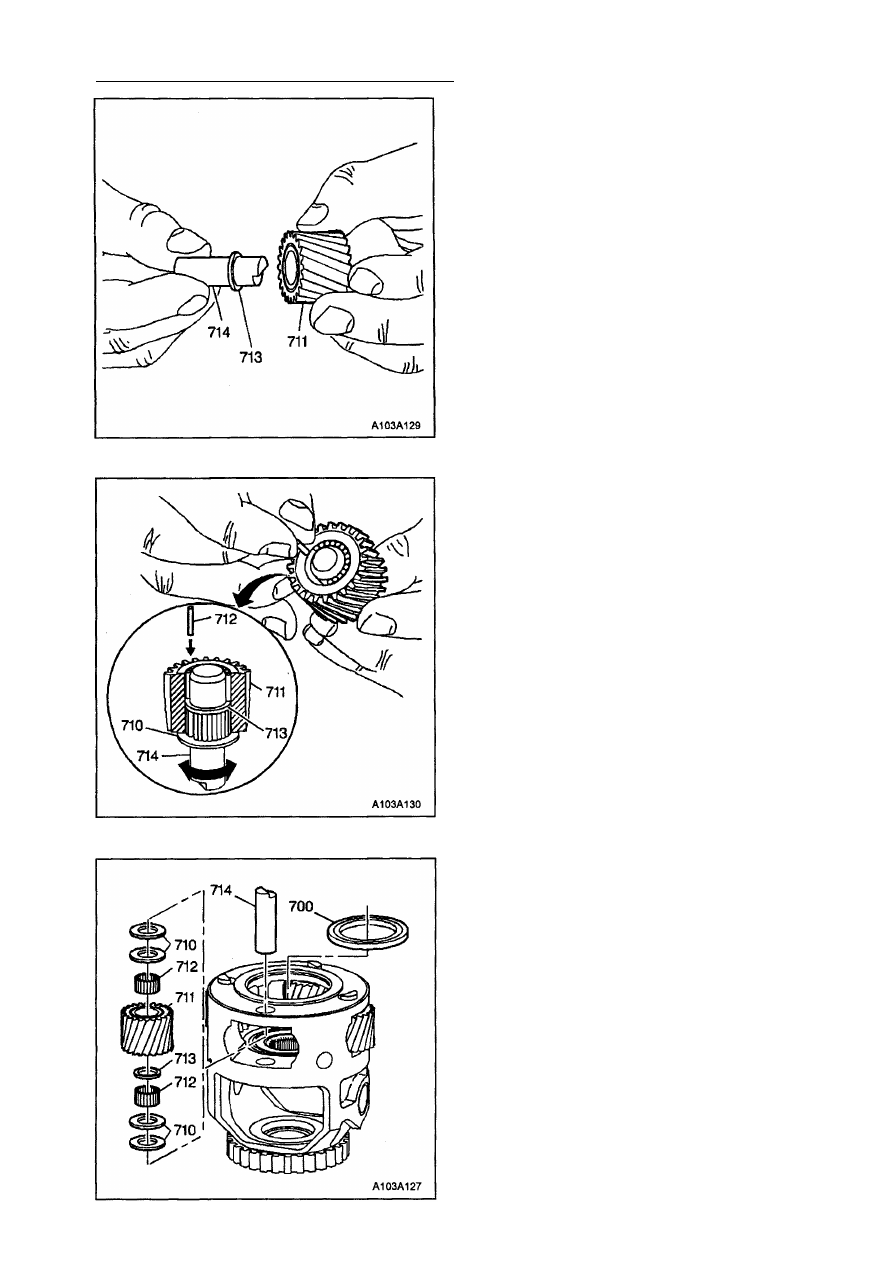

Внимание: Необходимо вставить распор­
ное кольцо между двумя рядами тел качения
игольчатого подшипника. Для облегчения
монтажа игольчатого подшипника, устанав­

ливайте распорное кольцо и сателлит на ось

(714) сателлита главной передачи.

1. Установите распорное кольцо (713)

игольчатых подшипников на сателлит
(711) главной передачи.

2. Установите упорную шайбу (710) с ниж­

ней стороны сателлита (711) главной
планетарной передачи для фиксации
нижнего ряда тел качения игольчатого

подшипника.

3. Воспользуйтесь смазкой TRANSJEL™

J 36850 в качестве подручного средства
для сборки, а также для удержания тел
качения (712) игольчатого подшипника в
обойме.

4. Вставляйте по одному тела качения (712)

игольчатого подшипника в сателлит (711)
планетарной передачи.

5. Установите упорный подшипник (700)

солнечной шестерни на корпус (116)
главной передачи. Зафиксируйте детали
упорного подшипника (700) с помощью
состава TRANSJEL™ J 36850 или экви­
валентного заменителя.

Внимание: Сателлиты (711) планетарной
передачи должны быть установлены на свои
места без изменения ориентации. В про­

тивном случае возможно увеличение шума

главной передачи из-за нарушения прира­
ботки шестерен.

6. Установите упорную шайбу (710) и сател­

литы (711) планетарной передачи в кор­

пус дифференциала (116).

7. Для фиксации сателлитов (711) плане­

тарной передачи установите оси (714)

сателлита в отверстия водила главной
передачи.
