Chevrolet Lanos / Daewoo Lanos. Руководство по обслуживанию - часть 275





АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 211

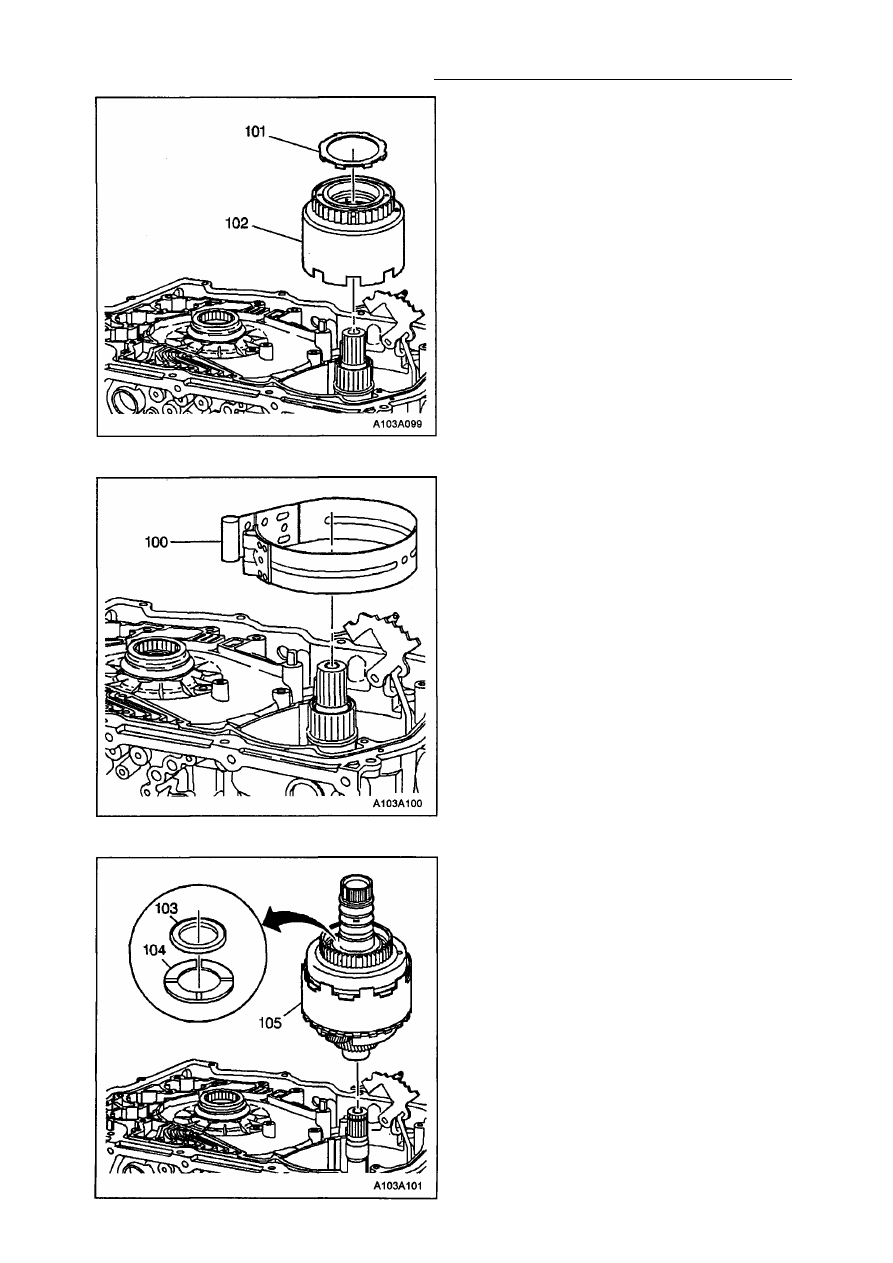

ДЕМОНТАЖ КОРПУСА ФРИКЦИОНА

ПЕРЕДАЧИ ЗАДНЕГО ХОДА

1. Снимите упорную шайбу (101), располо­

женную между опорой ведомой звездочки

и корпусом фрикциона заднего хода.

2. Снимите корпус фрикциона заднего хода

в сборе с муфтой свободного хода 2-й пе­
редачи (102).

ДЕМОНТАЖ ФРИКЦИОНОВ ПРЯМОЙ

ПЕРЕДАЧИ/ ТОРМОЖЕНИЯ

ДВИГАТЕЛЕМ И ПЕРВОГО

ПЛАНЕТАРНОГО РЯДА ПЕРЕДАЧИ

Внимание: Держите упорный подшипник
(103) и селективную упорную шайбу (104)
сверху блока фрикционов (105) прямой пе­
редачи/ торможения двигателем в сборе с
первым планетарным рядом.
Снимите блок фрикционов (105) прямой пе­
редачи и торможения двигателем в сборе с
первым планетарным рядом.

ДЕМОНТАЖ БАРАБАНА ТОРМОЗА

ВТОРОЙ И ЧЕТВЕРТОЙ ПЕРЕДАЧ

Снимите тормозную ленту (100) тормоза 2-й
и 4-й передач.

5А - 212 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

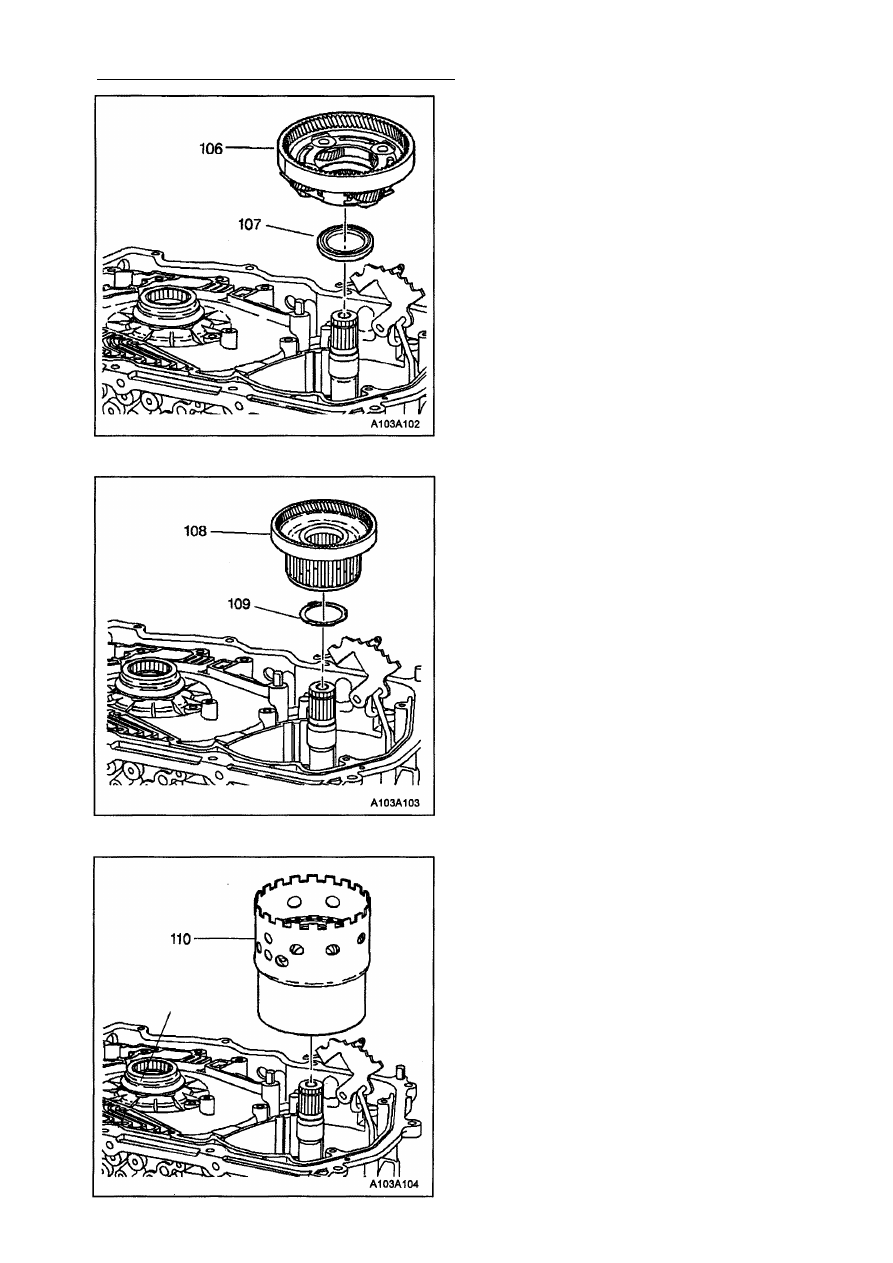

ДЕМОНТАЖ ВОДИЛА ВТОРОГО

ПЛАНЕТАРНОГО РЯДА

1. Снимите водило второго планетарного

ряда в сборе (106). Подшипниковый узел
в водиле демонтажу не подлежит.

2. Снимите упорный подшипник (107) ступи­

цы фрикциона передач переднего хода.
Упорный подшипник может быть снят
вместе с водилом.

ДЕМОНТАЖ ЭПИЦИКЛА ВТОРОГО

ПЛАНЕТАРНОГО РЯДА СО

СТУПИЦЕЙ ФРИКЦИОНА ПЕРЕДАЧ

ПЕРЕДНЕГО ХОДА

1. Снимите эпицикл (108) второго планетар­

ного ряда со ступицей фрикциона пере­

дач переднего хода.

2. Снимите упорную шайбу (109) ступицы

фрикциона, если она осталась на месте
после демонтажа эпицикла со ступицей.

ДЕМОНТАЖ ФРИКЦИОНА ПЕРЕДАЧ

ПЕРЕДНЕГО ХОДА И ТОРМОЗА

ПЕРВОЙ ПЕРЕДАЧИ И ПЕРЕДАЧИ

ЗАДНЕГО ХОДА

1. Снимите фрикцион передач переднего

хода в сборе (110).

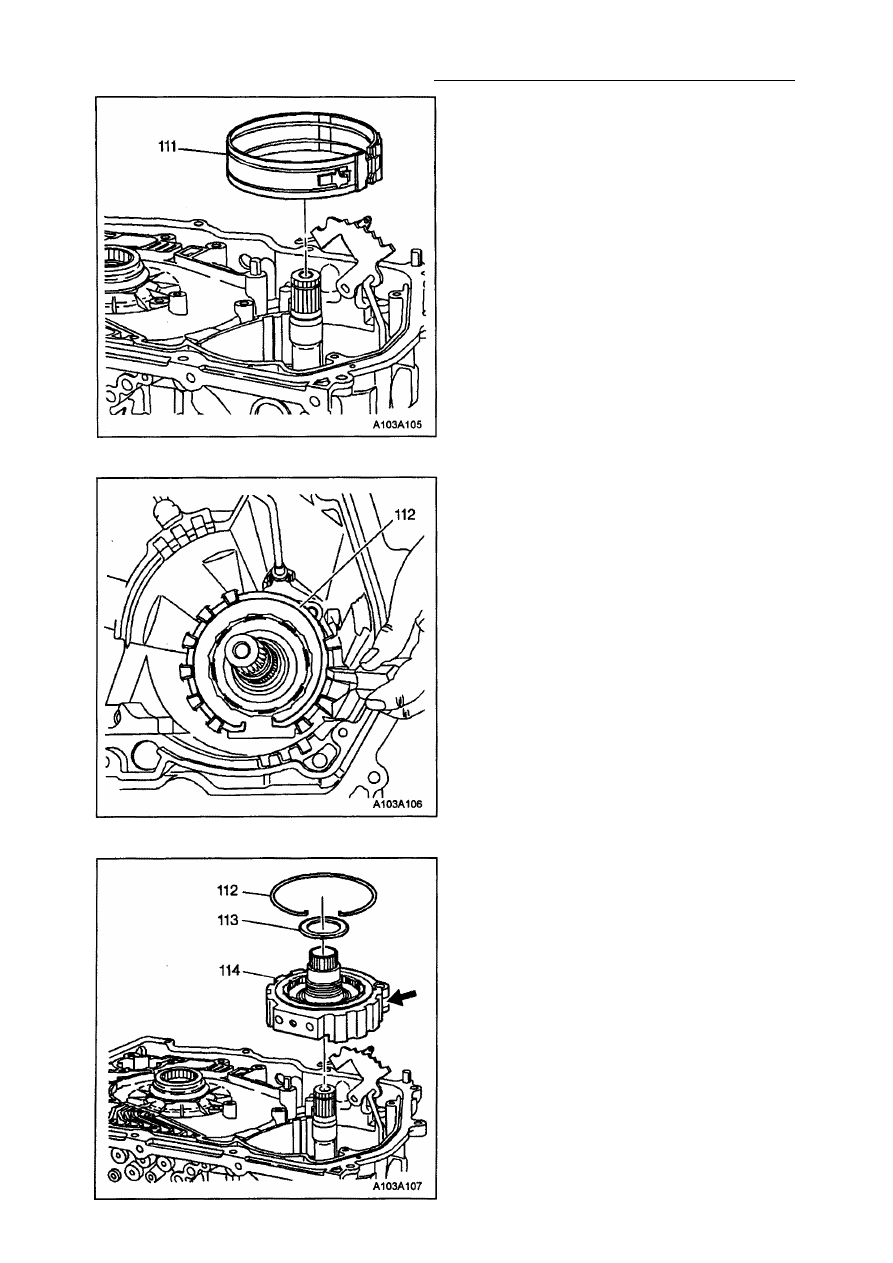

ДЕМОНТАЖ ОПОРЫ ФРИКЦИОНА

ПЕРЕДАЧ ПЕРЕДНЕГО ХОДА И

МУФТЫ СВОБОДНОГО ХОДА

ПЕРВОЙ ПЕРЕДАЧИ

Необходимые инструменты:
Отвертка для демонтажа пружинных колец

J 28585

Внимание: Выемка для пружинного'кольца

должна находиться в нижней части картера
трансмиссии. В противном случае произве­
дите осмотр картера на предмет его повреж­
дения.

1. Произведите демонтаж из картера пру­

жинного кольца (112), расположенного

между опорой фрикциона передач пе­
реднего хода и картером.

Внимание: Чтобы вытащить опору фрик­
циона передач переднего хода, возможно,
потребуется нажать на стопорную собачку
механизма блокировки выходного вала.

2. Снимите опору фрикциона передач пе­

реднего хода в сборе (114) с муфтой
свободного хода 1-й передачи. Оставьте
упорный подшипник (113) на опоре (114).

2. Снимите тормозную ленту (111) тормоза

1-й передачи и передачи заднего хода.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 213

5А - 214 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

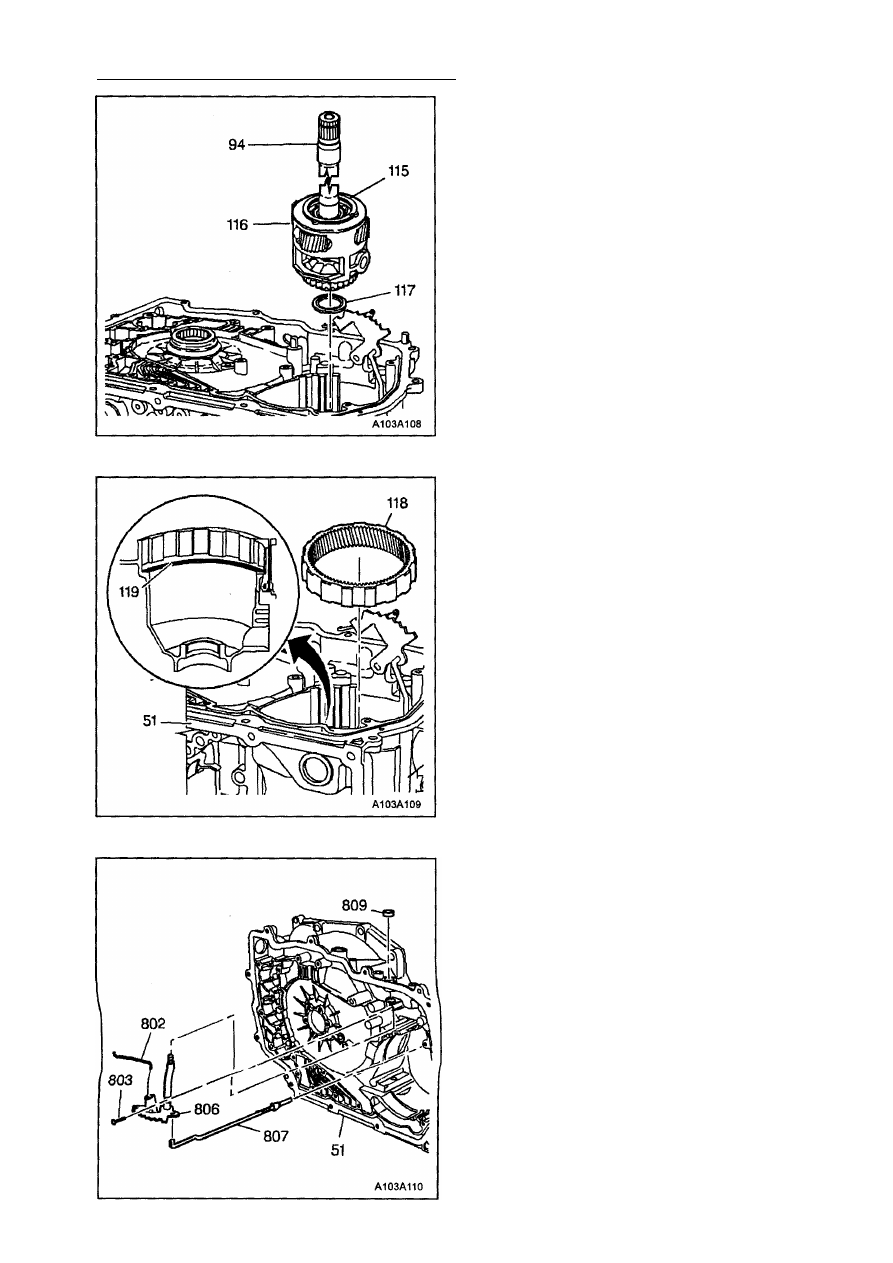

ДЕМОНТАЖ ДЛИННОЙ ПОЛУОСИ И

ГЛАВНОЙ ПЕРЕДАЧИ В СБОРЕ

1. Снимите как одно целое длинную полу­

ось (94), главную передачу в сборе (116)
и солнечную шестерню (115) главной пе­
редачи.

2. Снимите упорный подшипник (117) корпу­

са дифференциала, если он остался на
месте после демонтажа главной переда­
чи (116).

ДЕМОНТАЖ ЭПИЦИКЛА ГЛАВНОЙ

ПЕРЕДАЧИ В СБОРЕ

Внимание: Промежуточное кольцо (119),
расположенное в канавке картера, не сле­

дует демонтировать, если оно не имеет

признаков повреждения.
Снимите эпициклическую шестерню (118)
главной передачи.

ДЕМОНТАЖ ОСИ СО СТОПОРНЫМ

РЫЧАГОМ РУЧНОГО

ПЕРЕКЛЮЧАТЕЛЯ ПЕРЕДАЧ И

МЕХАНИЗМА ВКЛЮЧЕНИЯ

БЛОКИРОВКИ ВЫХОДНОГО ВАЛА

1. Удалите штифт крепления (803) оси руч­

ного переключателя передач к корпусу.

Внимание: Механизм (807) включения бло­
кировки выходного вала остается присоеди­
ненным к сборке оси со стопорным рычагом
ручного переключателя передач до тех пор,
пока не будет произведен демонтаж этой
сборки.
2. Снимите сборку (806) оси со стопорным

рычагом ручного переключателя передач
путем вдавливания оси в корпус транс­
миссии (51). Механизм (807) включения

блокировки выходного вала остается при­

соединенным к стопорному рычагу руч­

ного переключателя передач до тех пор,
пока не будет демонтирована сборка оси
со стопорным рычагом.

Внимание: При демонтаже уплотнения

(809) оси ручного переключателя передач
постарайтесь не повредить посадочное от­
верстие в картере.

3. Снимите уплотнение (809) оси ручного

переключателя передач с картера транс­
миссии (51).
