АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 207

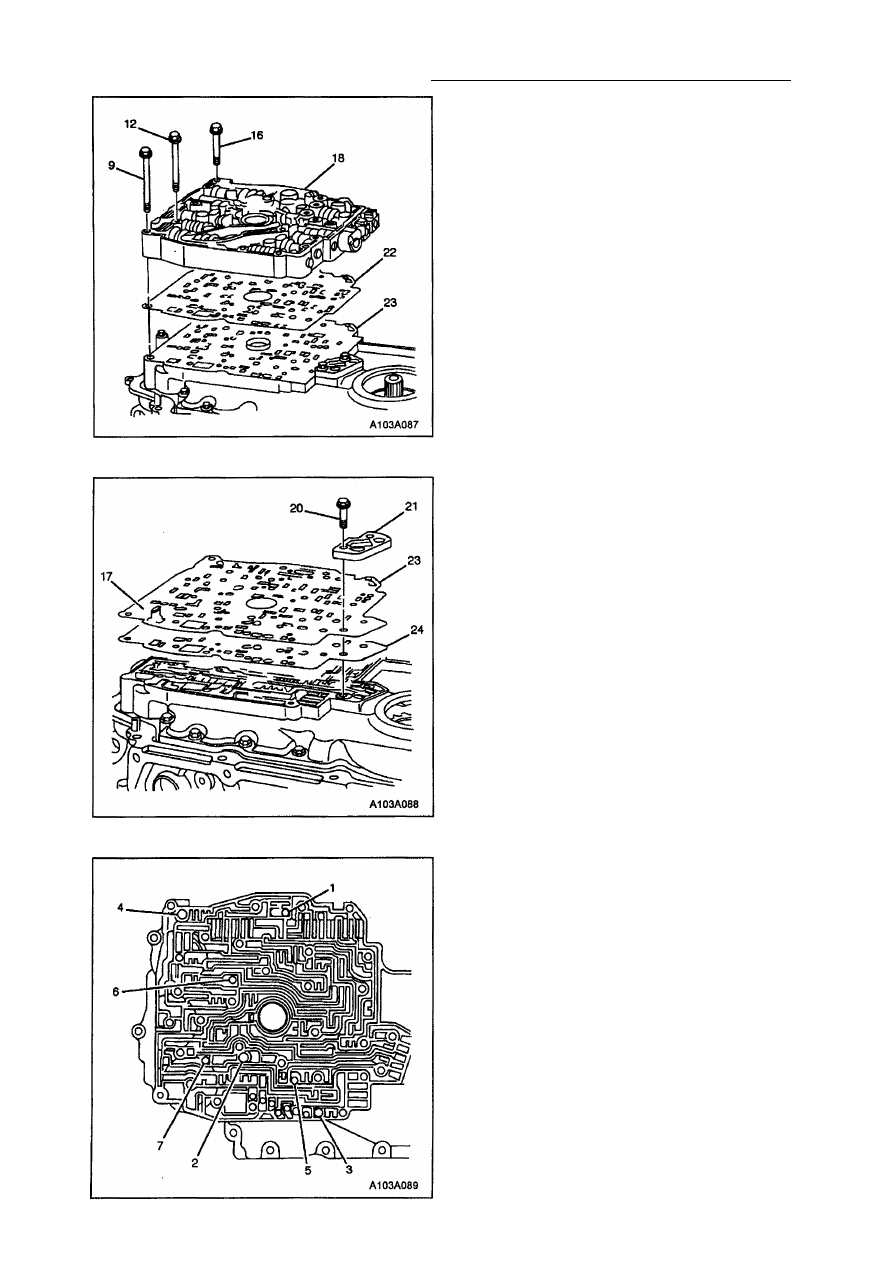

ДЕМОНТАЖ ГИДРАВЛИЧЕСКОЙ

ПАНЕЛИ УПРАВЛЕНИЯ И

ПРОКЛАДКИ

1. Удалите оставшиеся 12 болтов (8, 12 и

16) с гидравлической панели управления
(18).

2. Снимите гидравлическую панель управ­

ления (18).

3. Снимите и выбросьте прокладку (22),

расположенную между панелью управле­
ния и распределительной пластиной.

ДЕМОНТАЖ РАСПРЕДЕЛИТЕЛЬНОЙ

ПЛАСТИНЫ И ПРОКЛАДКИ

1. Удалите два болта (20) опоры распреде­

лительной пластины.

2. Снимите опору (21) распределительной

пластины.

3. Снимите распределительную пластину

(23) вместе с прикрепленным к ней
фильтром (17).

4. Снимите и выбросьте прокладку (24),

расположенную между распределитель­
ной пластиной и распределительной па­
нелью.

ДЕМОНТАЖ ОБРАТНЫХ

ШАРИКОВЫХ КЛАПАНОВ

Внимание: Не используйте магнит для де­
монтажа обратных шариковых клапанов.
Это может привести к намагничиванию ша­
риков, в результате чего шарики будут при­

тягивать металлические частицы.

Удалите 7 шариковых обратных клапанов
(26) из гнезд распределительной панели.

5А - 208 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

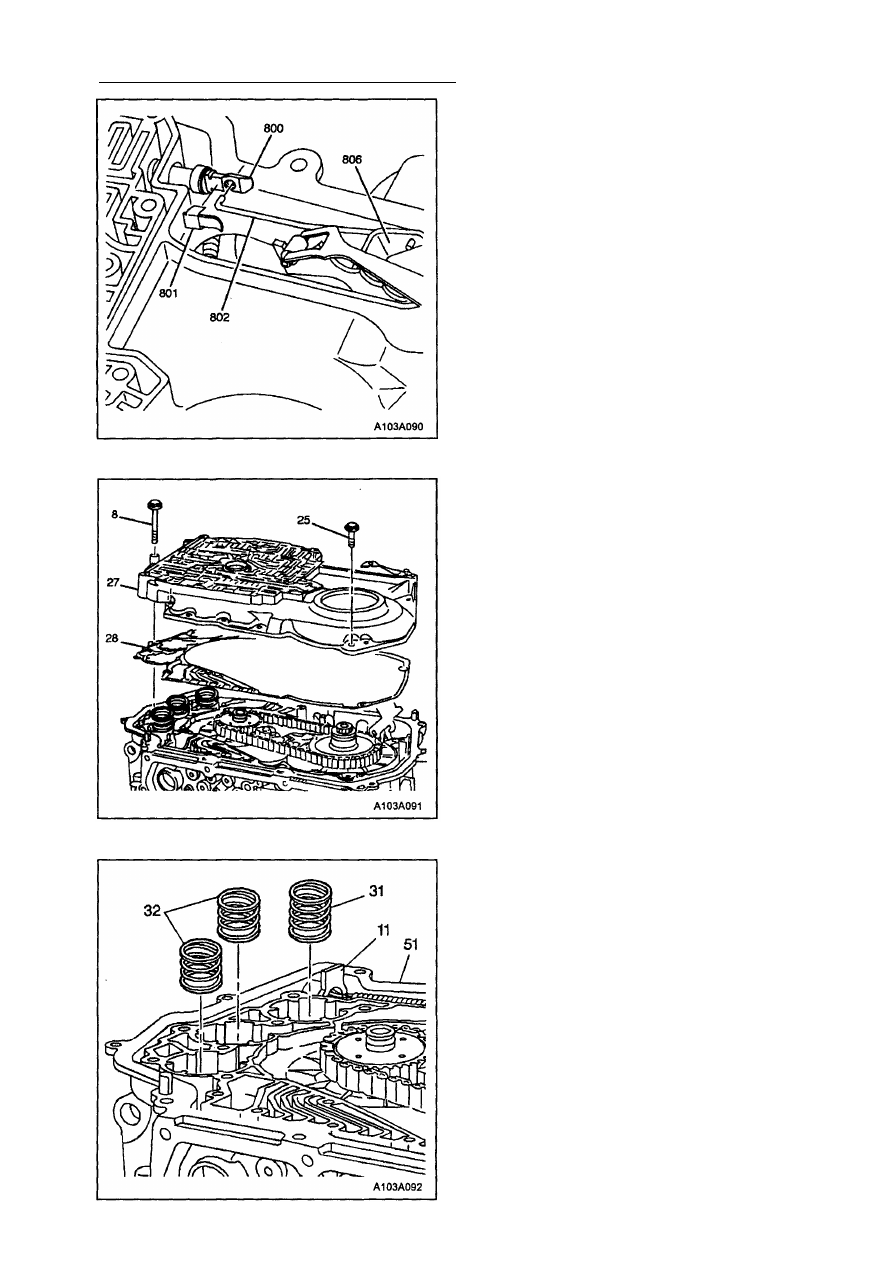

ДЕМОНТАЖ ФИКСАТОРА КЛАПАНА

РУЧНОГО ПЕРЕКЛЮЧАТЕЛЯ

ПЕРЕДАЧ

1. Отсоедините пружинный фиксатор (801)

клапана ручного переключателя передач
от клапана ручного переключателя пере­

дач.

2. Отсоедините тягу (802) между клапаном

ручного переключателя передач и сто­
порным рычагом от клапана ручного пе­
реключателя передач.

ДЕМОНТАЖ РАСПРЕДЕЛИТЕЛЬНОЙ

ПАНЕЛИ И ПРОКЛАДКИ

1. Удалите 10 болтов (8 и 25) крепления

распределительной панели.

2. Снимите распределительную панель

(27). Оставьте следующие компоненты на
распределительной панели:

• Упорную шайбу (34), расположенную

между ведущей звездочкой и распреде­

лительной панелью.

• Поршни и штоки трех демпферов пере­

ключения передач (29).

• Клапан ручного переключателя передач

(800).

• Пружину (804) и болт (805) стопорного

рычага ручного переключателя передач.

3. Снимите и выбросьте прокладку (28),

расположенную между картером и рас­
пределительной панелью.

ДЕМОНТАЖ ВОЗВРАТНЫХ ПРУЖИН

ПОРШНЕЙ ДЕМПФЕРОВ

ПЕРЕКЛЮЧЕНИЙ

Вытащите из картера три возвратные пру­

жины (31 и 32) поршней демпферов пере­

ключения.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 209

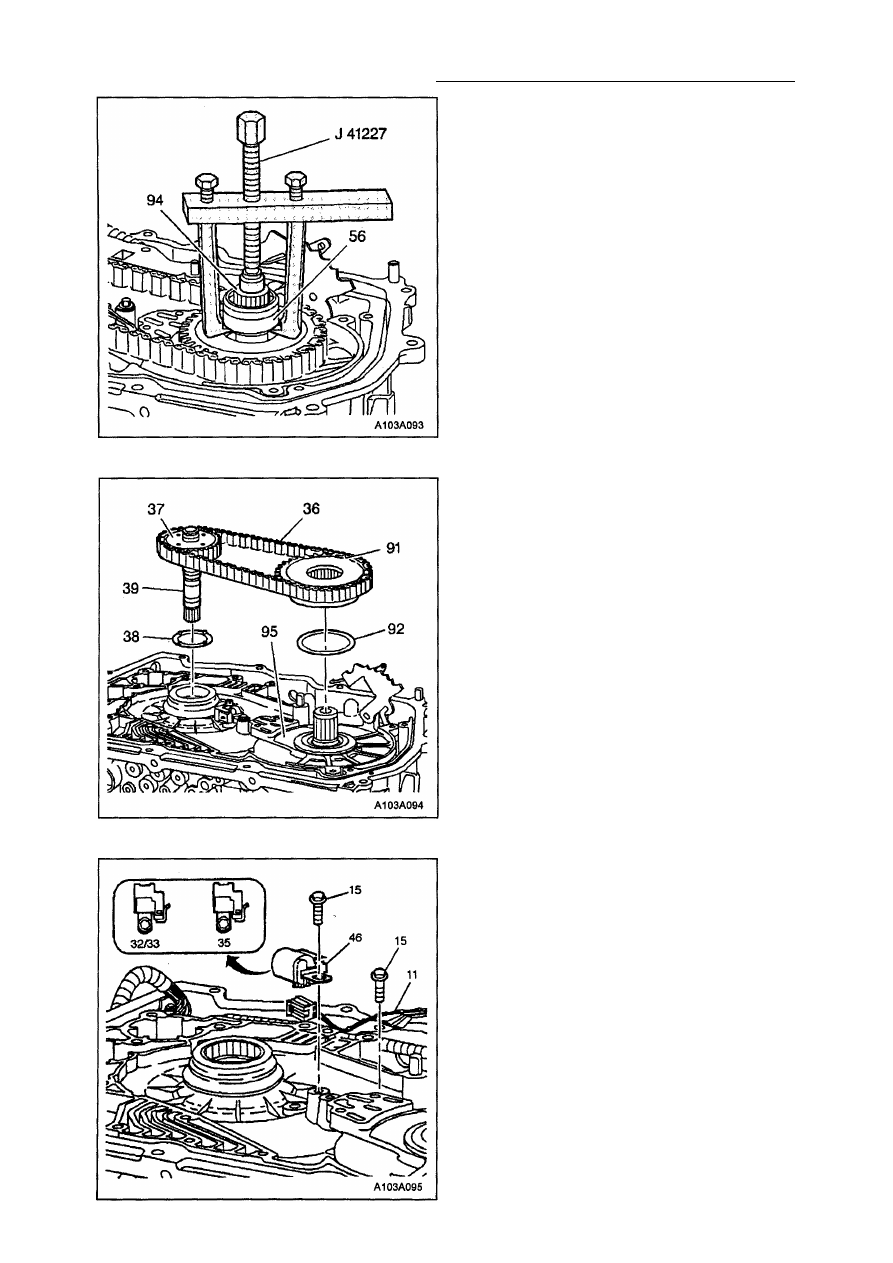

ДЕМОНТАЖ УПЛОТНИТЕЛЬНОЙ

ВТУЛКИ ДЛИННОЙ ПОЛУОСИ

Необходимые инструменты:
Съемник втулки полуоси J41227
Внимание: Не производите демонтаж длин­
ной полуоси (94) таким же образом, как ко­
роткой полуоси. Для того, чтобы демонтиро­
вать длинную полуось, необходимо сначала
полностью разобрать трансмиссию. Попыт­
ки сразу вынуть длинную полуось (94) на

данном этапе приведут к повреждению уз­
лов трансмиссии.

1. Поместите ножки съемника втулки полу­

оси J 41227, под уплотнительную втулку
(56) длинной полуоси.

2. Для того, чтобы снять втулку (56) с длин­

ной полуоси (94), затягивайте централь­
ный болт съемника J 41227.

3. Снимите и уплотнительную втулку (56)

длинной полуоси. Воспользуйтесь съем­

ником J 41227. Втулка не подлежит пов­

торному применению.

ДЕМОНТАЖ ВЕДУЩЕЙ И ВЕДОМОЙ

ЗВЕЗДОЧЕК И ПРИВОДНОЙ ЦЕПИ

Внимание: При демонтаже приводной цепи
(36), отметьте ориентацию цепи. Во избе­

жание чрезмерного шума при сборке цепь
должна быть установлена в таком же на­

правлении.

1. Снимите как одно целое ведущую звез­

дочку (37), турбинный вал (39), ведомую
звездочку (81) и приводную цепь (36).

2. Если упорная шайба (38) между ведущей

звездочкой и ее опорой осталась в сбор­

ке ведущей звездочки (37 и 39), снимите
эту упорную шайбу (38). Упорная шайба
(92) между ведомой звездочкой и ее опо­
рой должна оставаться в сборке ведомой

звездочки (95).

ДЕМОНТАЖ ДАТЧИКА СКОРОСТИ

ВРАЩЕНИЯ ВХОДНОГО ВАЛА

1. Снимите разъем жгута электропроводки с

датчика скорости вращения входного ва­
ла (46).

2. Удалите болт (15) крепления датчика

скорости вращения входного вала (46).

3. Удалите болт (15) крепления кронштейна

жгута электропроводки и снимите кронш­
тейн.

5А - 210 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

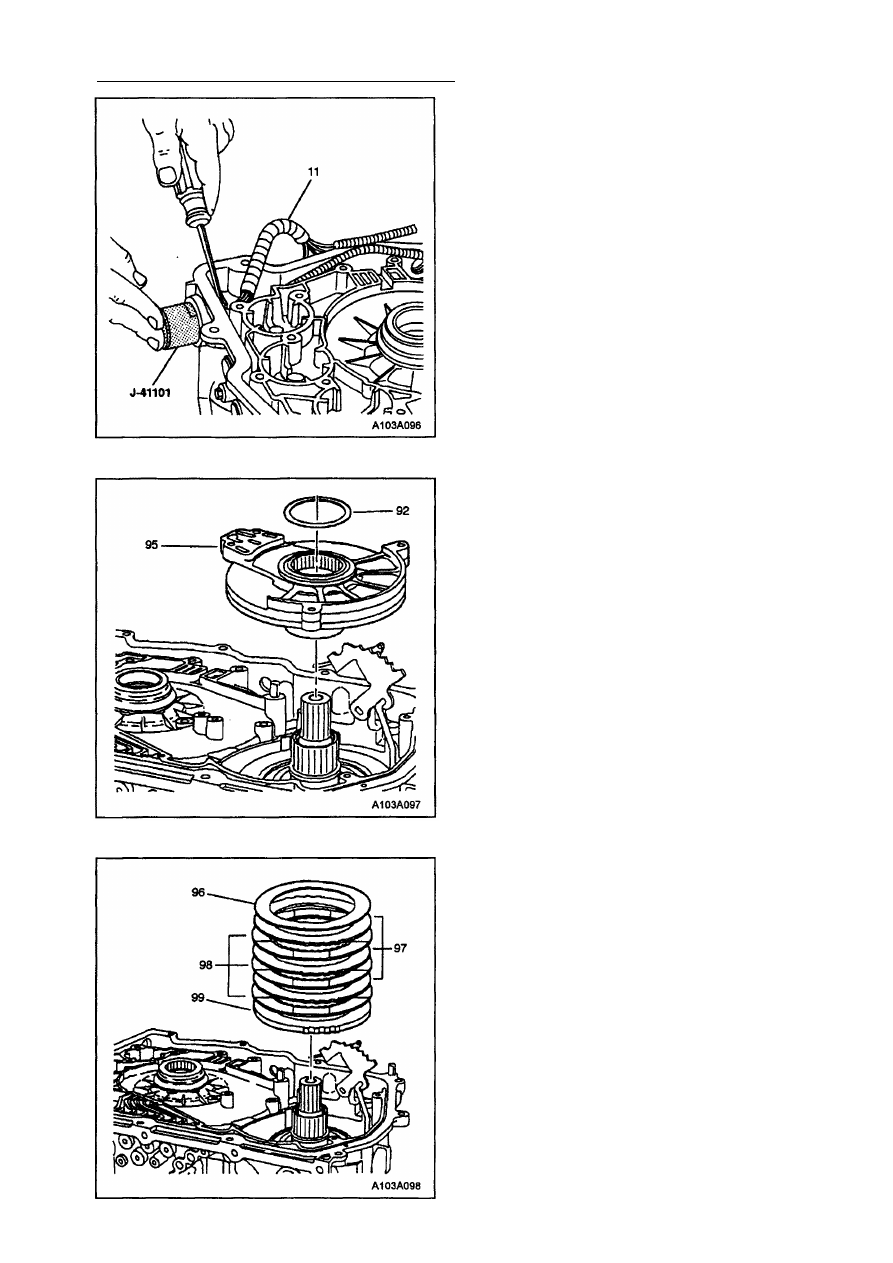

ДЕМОНТАЖ ЖГУТА

ЭЛЕКТРОПРОВОДКИ

Необходимые инструменты:
Съемник проходного электрического разъе­
ма J41101

1. Наденьте с наружной стороны картера

трансмиссии съемник J 41101 на корпус

проходного разъема и сожмите стопор­
ные лапки разъема.

2. Удерживая лапки фиксатора разъема в

нажатом состоянии, вытащите проходной
разъем из картера трансмиссии с по­
мощью отвертки.

3. Снимите жгут электропроводки (11).

ДЕМОНТАЖ ОПОРЫ ВЕДОМОЙ

ЗВЕЗДОЧКИ

1. Снимите упорную шайбу (92) между ве­

домой звездочкой и ее опорой.

2. Снимите опору (95) ведомой звездочки.

ДЕМОНТАЖ ДИСКОВ ФРИКЦИОНА

ВТОРОЙ ПЕРЕДАЧИ

1. Снимите один волнистый (упругий) диск

(96) фрикциона 2-й передачи.

2. Снимите три стальных диска (97) фрик­

циона 2-й передачи.

3. Снимите три диска с накладками из во­

локнистого материала (98) фрикциона
2-й передачи.

4. Снимите один упорный диск (99) фрик­

циона 2-й передачи.
